Обзор материнской платы MSI MPG Z490 Gaming Carbon Wi-Fi: тюнинг среднего класса

⇣ Содержание

Вслед за флагманской MSI MEG Z490 Godlike и пусть и не такой навороченной, но не менее интересной MSI MEG Z490 Ace мы постепенно переходим к тестированию более доступных материнских плат MSI с набором системной логики Intel Z490 и разъёмом LGA1200. Сегодня у нас на очереди плата среднего класса MPG Z490 Gaming Carbon Wi-Fi, рассчитанная на геймеров, которым не безразличен внешний вид компонентов системного блока. Эстетическую направленность выдают участки со специальным покрытием «под карбон» и подсветка с массой всевозможных режимов работы. При этом производитель не забыл наделить плату достаточно мощной системой питания процессора, высокоскоростными интерфейсами, а также исчерпывающими возможностями оверклокинга.

#Технические характеристики и стоимость

Поддерживаемые процессоры Процессоры Intel Core i9 / Core i7 / Core i5 / Core i3 / Pentium Gold / Celeron
в исполнении LGA1200 деcятого поколения микроархитектуры Core;
поддержка технологий Intel Turbo Boost 2.0 и Turbo Boost Max 3.0
Чипсет Intel Z490
Подсистема памяти 4 × DIMM DDR4 не буферизованной памяти объёмом до 128 Гбайт включительно;
двухканальный режим работы памяти;
поддержка модулей с частотами от 2133 до 2933 МГц и от 3000(O.C.) до 4800(O.C.) МГц;
поддержка non-ECC DIMM-модулей без буферизации;
поддержка Intel XMP (Extreme Memory Profile)
Графический интерфейс Видеовыход HDMI с поддержкой разрешений до 4096 ×2160 пикселей при 30 Гц;
видеовыход DisplayPort с поддержкой разрешений до 4096 ×2304 пикселя при 60 Гц;
максимальный объём выделенной памяти 1 Гбайт
Разъёмы для плат расширения 3 слота PCI Express 3.0 x16, режимы работы x16/x0/x4 или x8/x8/x4;
2 слота PCI Express 3.0 x1
Масштабируемость видеоподсистемы AMD 3-way CrossFireX Technology
NVIDIA 2-way SLI Technology
Интерфейсы накопителей Чипсет Intel Z490:
 – 6 × SATA III, пропускная способность до 6 Гбит/с (поддержка RAID 0, 1, 5 и 10, Intel Rapid Storage Technology, NCQ, AHCI и Hot Plug);
 – 2 × M.2, пропускная способность каждого до 32 Гбит/с (оба поддерживают SATA- и PCI Express-накопители длиной от 42 до 110 и от 42 до 80 мм, а также работу в RAID 0 и 1).
Процессор Intel:
 – нет.
Поддержка технологии Intel Optane Memory
Сетевые
интерфейсы
2,5-гигабитный сетевой контроллер Realtek RTL8125B;
беспроводной модуль Intel Wi-Fi 6 AX201 (802.11 a/b/g/n/ac/ax, работа в двух диапазонах 2,4 и 5,0 ГГц (160 МГц), поддержка Bluetooth 5.1);
утилита MSI Gaming Lan Manager
Аудиоподсистема 7.1-канальный HD-аудиокодек Realtek ALC1220:
 – аудиоконденсаторы Chemicon;
 – защита от щелчков;
 – разведение левого и правого каналов в разных слоях текстолита;
 – изоляция печатной платы
Интерфейс USB Общее число USB-портов – 14, в том числе:
1) чипсет Intel Z490:
 – 6 портов USB 2.0 (2 на задней панели, 4 подключаются к внутренним коннекторам);
 – 5 портов USB 3.2 Gen2 10 Гбит/с (4 Type-A на задней панели, 1 Type-С подключается к разъёму на плате);
 – 2 порта USB 3.2 Gen1 5 Гбит/с (подключаются к разъёму на плате);
2) контроллер ASMedia 3241:
 – 1 порт USB 3.2 Gen2 2×2 20 Гбит/с (Type-C, на задней панели)
Разъёмы и кнопки на задней панели Два порта USB 2.0 и комбинированный порт PS/2;
видеовыходы HDMI и DisplayPort;
порт USB 3.2 Gen2 Type-С;
два порта USB 3.2 Gen2 Type-A;
два порта USB 3.2 Gen2 Type-A и сетевой порт 2,5G с индикаторами;
два коннектора SMA для антенн беспроводного модуля связи (2T2R);
оптический выход S/PDIF-интерфейса;
пять 3,5-мм аудиоразъёмов
Внутренние разъёмы на текстолите 24-контактный разъём питания ATX;
8-контактный разъём питания ATX 12 В;
4-контактный разъём питания ATX 12 В;
6 SATA 3;
2 M.2 Socket 3;
разъём USB Type-C для подключения порта USB 3.2 Gen2 10 Гбит/с;
разъём USB для подключения двух портов USB 3.2 Gen1 5 Гбит/с;
2 разъёма USB для подключения четырёх портов USB 2.0;
4-pin разъём для вентилятора системы охлаждения CPU;
4-pin разъём для помпы СЖО CPU;
6 4-pin разъёмов для корпусных вентиляторов с поддержкой PWM;
группа разъёмов для передней панели корпуса;
разъём аудио для передней панели корпуса;
коннектор Chassis Intrusion;
коннектор модуля TPM;
коннектор модуля Thunderbolt;
4-pin коннектор RGB LED;
2 3-pin коннектора Rainbow LED;
3-pin коннектор Corsair LED;
коннектор Serial port;
коннектор RTD3;
перемычка Clear CMOS;
переключатель EZ LED;
светодиоды CPU/DRAM/VGA/BOOT
BIOS 256-Мбит AMI UEFI BIOS с мультиязычным интерфейсом и графической оболочкой;
поддержка SM BIOS 3.2, ACPI 6.2
Контроллер I/O Nuvoton NCT6687D-M
Форм-фактор, габариты (мм) ATX, 305 × 244
Поддержка операционной системы Windows 10 x64
Гарантия производителя, лет 3
Розничная стоимость, 23 999

#

#Упаковка и комплектация

Коробка платы MSI MPG Z490 Gaming Carbon Wi-Fi имеет стандартные размеры, но оформлена ярко и броско. На лицевой стороне что-то совершенно непонятное, зато с подсветкой и искрами, а на обратной рассказывается об особенностях платы и приводятся её краткие технические характеристики.



Стандартная наклейка с торца коробки содержит серийный номер платы и краткий перечень её интерфейсов.

Вместе с платой поставляются различные кабели, антенна беспроводного модуля связи с подставкой, шильдик с драконом и винты для закрепления накопителей в портах M.2.

Кроме этого, в коробке обнаружились инструкции, памятки, набор наклеек на SATA-кабели и диск с драйверами и утилитами.

В России стоимость выпускаемой в Китае MSI MPG Z490 Gaming Carbon Wi-Fi составляет 24 тысячи рублей. Если сравнивать с платами предыдущего поколения, то очевиден рост стоимости, но если рассматривать модели на наборе системной логики Intel Z490, то это действительно средний уровень цен. Добавим, что на плату предоставляется трёхлетняя гарантия.

#Дизайн и особенности

MPG Z490 Gaming Carbon Wi-Fi имеет форм-фактор ATX (305 ×344 мм) и оформлена в чёрно-серых тонах. В отличие от плат MSI верхнего ценового диапазона, здесь обратная сторона текстолита не закрыта защитными или теплораспределительными пластинами.



Кожух интерфейсной панели платы и радиатор чипсета имеют характерную карбоновую текстуру, благодаря которой наверняка понравятся автолюбителям, часто использующим этот полимерный материал в тюнинге своих авто.



Интерфейсная панель платы сочетает как разъёмы старых типов, так и самые современные. В их числе комбинированный PS/2-порт и два порта USB 2.0, видеовыходы HDMI и DisplayPort, 20-гигабитный порт USB 3.2 Gen2 Type-C и четыре порта USB 3.2 Gen1 Type-A, проводной сетевой интерфейс, контакты для антенн и группа аудиоразъёмов.

Сама панель здесь несъёмная, что некоторые производители считают достоинством платы, хотя на самом деле это не всегда так. В комментариях к статье я могу развернуть свою мысль.

MSI MPG Z490 Gaming Carbon Wi-Fi базируется на шестислойном текстолите и без навесных элементов выглядит следующим образом.

Разобраться в расположении на плате элементов поможет схема из инструкции по эксплуатации.



Центральная часть процессорного разъёма LGA1200 и обратная сторона платы в этом месте полностью заполнены микро-конденсаторами, что в какой-то степени интересно, ведь более дорогая MEG Z490 Ace в этом плане выглядит заметно проще.



Плата поддерживает все процессоры, выпущенные к настоящему времени в конструктивном исполнении LGA1200, а с их внушительным списком можно ознакомиться на странице поддержки платы.

В системе питания процессора используется 12 фаз на «мосфетах» Intersil ISL99360 силой тока 60А.

Таким образом, суммарно на процессор отводится до 720 А. Ещё по одной фазе отведено на VCCSA и питание графического ядра.

Питанием процессора управляет контроллер RAA229001 производства Renesas.

На обратной стороне текстолита распаян внешний тактовый генератор IDT6V4.

Питание к плате и её компонентам подаётся по трём разъёмам: 24-, 8- и 4-контактному.



В основе платы лежит набор системной логики Intel Z490, кристалл которого контактирует со своим радиатором через термопрокладку.

Распределение ресурсов на MSI MPG Z490 Gaming Carbon Wi-Fi реализовано таким образом, что вся основная нагрузка лежит именно на чипсете, а процессору отведены только два слота PCI-Express и оперативная память.

Количество слотов для оперативной памяти стандарта DDR4 на плате равно четырём, поддерживается установка четырёх модулей суммарным объёмом 128 Гбайт. В отличие от более дорогих плат MSI, на MPG Z490 Gaming Carbon Wi-Fi слоты памяти не имеют металлической оболочки.

В то же время официально поддерживается память с частотой до 4,8 ГГц, а также профили XMP. Правда, для столь высокоскоростной памяти потребуется напряжение 1,5 В, а объём одного модуля не должен превышать 8 Гбайт. Добавим, что система питания памяти одноканальная.

Идём далее. На плате пять слотов PCI-Express 3.0, и три из них выпущены в полноразмерном форм-факторе x16, но только первый, обёрнутый в Steel Armor и использующий процессорные линии, может работать в таком режиме.

Если же одновременно с ним задействовать третий слот (также в металлизированной оболочке Steel Armor), то такая конфигурация будет работать в режиме x8/x8, а все три слота – в x8/x8/x4, но только с видеокартами на графических процессорах AMD. Правда, кому такая конфигурация может понадобиться — большой вопрос.

Для коммутации работы слотов PCI-Express на плате распаяны мультиплексоры Pericom PI3EQX16.

Добавим, что плата официально поддерживает шину PCI-Express 4.0, но активировать её получится только с новыми процессорами Intel, которые ещё пока не вышли.

Немного об интерфейсах для накопителей. MSI MPG Z490 Gaming Carbon Wi-Fi оснащена шестью портами SATA III с пропускной способностью до 6 Гбит/с, реализованными возможностями чипсета Intel Z490 и расположенными горизонтально. Удобно, что порты подписаны прямо на текстолите, в инструкцию заглядывать не придётся.

Портов для SSD-накопителей на плате только два, оба подключены к чипсету и могут работать, как с SATA-, так и с PCIe-накопителями. В верхний можно установить устройство длиной до 110 мм, а в нижний — только до 80 мм.

Ограничения по совместному использованию портов M.2 и SATA приведены в таблице.

В отличие от плат MSI серии MEG, у MPG Z490 Gaming Carbon Wi-Fi только один проводной сетевой контроллер, но достаточно быстрый, 2,5-гигабитный. Он реализован чипом Realtek RTL8125B.

Дополняет его беспроводной модуль Intel AX201 с поддержкой Wi-Fi 6 и Bluetooth 5.1, которого вполне достаточно для организации быстрой домашней сети.

Общее количество портов USB на плате равно 14. Они реализованы возможностями чипсета и контроллера ASMedia. Первый обеспечивает работу шести портов на интерфейсной панели и семи портов на печатной плате, а второй (ASMedia 3241) отвечает за самый быстрый, 20-гигабитный USB 3.2 Gen2 (Type-C) на задней панели.

Об аудиотракте. Несмотря на использование точно такого же цифрового аудиопроцессора Realtek ALC1220, звук на MSI MPG Z490 Gaming Carbon Wi-Fi значительно проще, чем на MSI MEG Z490 Ace или Godlike. Здесь нет отдельного цифроаналогового преобразователя, отсутствует отдельный усилитель для наушников, меньше аудиофильских конденсаторов и нет позолоченных разъёмов.

Фактически наряду с девятью конденсаторами Chemicon осталась только защита от щелчков при подключении кабеля и изоляция зоны аудиокомпонентов от остальной части печатной платы токонепроводящей полоской в целях снижения наводок и для дополнительной защиты от помех.

Не заявлена в характеристиках и поддержка технологии пространственного звучания Nahimic 3. Впрочем, к качеству выводимого платой звука в целом у нас нет претензий: вполне типичный встроенный звук.

Функции Multi I/O и мониторинга на плате реализованы контроллером Nuvoton NCT6687D-M.

В общей сложности MSI MPG Z490 Gaming Carbon Wi-Fi может управлять скоростью восьми вентиляторов посредством ШИМ или изменения напряжения. Размещены они на текстолите достаточно грамотно. Коннекторов для подключения внешних термодатчиков, к сожалению, на печатной плате нет, как нет и индикатора POST-кодов. Частично заменить его должны четыре светодиода, которые могут указать стадию загрузки при ошибке, но не способны её конкретизировать.

Зато у «карбоновой» модели есть подсветка. За её регулировку отвечает контроллер Nuvoton NUC126NE4AE.

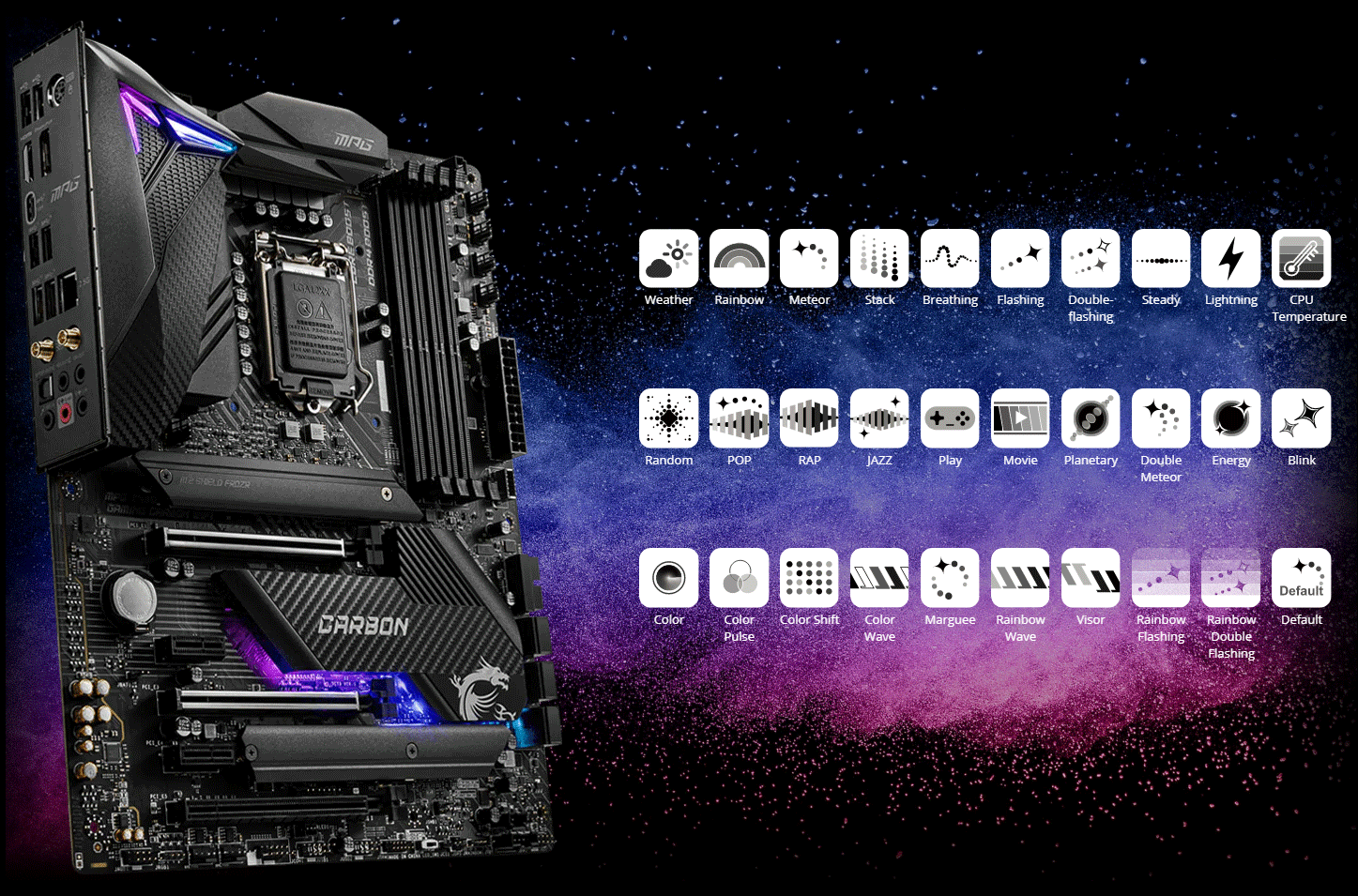

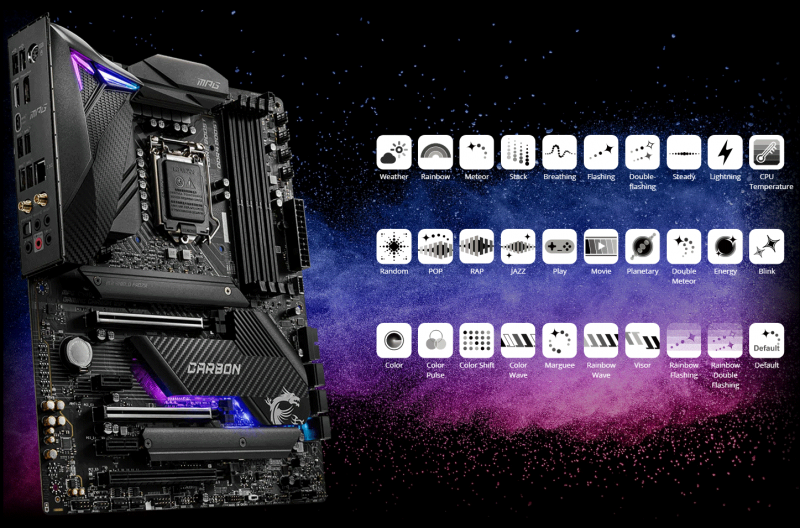

Режимов работы подсветки не перечесть, возможность подключения светодиодных лент имеется (4-pin + 2 × 3-pin + Corsair LED).

Завершим обзор технической компоновки MSI MPG Z490 Gaming Carbon Wi-Fi фотографией нижнего края печатной платы.

Что касается охлаждения, то здесь бросается в глаза непривычно огромный радиатор чипсета, которому такое охлаждение, конечно же, не требуется. На цепях VRM установлен сдвоенный радиатор с 6-мм тепловой трубкой и высокоэффективными термопрокладками (7 Вт/(м·К).

Для накопителей в портах M.2 также предусмотрены радиаторы Shield Frozr с термопрокладками. Вентиляторов в системе охлаждения MSI MPG Z490 Gaming Carbon Wi-Fi нет.
