Обзор материнской платы ASUS ROG STRIX B550-F GAMING (WI-FI): буква всё меняет?

⇡#Возможности BIOS

Прошивка рассматриваемой платы не отличается от BIOS ранее протестированной модели ASUS ROG STRIX B550-E GAMING — в обзоре речь идет о самой последней на момент написания статьи версии под номером 1004.

Основные опции, необходимые для разгона процессора и памяти, расположены в меню Ai Tweaker. Самое главное, что UEFI BIOS обозреваемой платы обладает всем необходимым для ручного разгона ЦП и ОЗУ. В таблице ниже представлены все возможные напряжения, доступные для ручной регулировки.

Напряжение ядер центрального процессора изменяется в двух режимах: явном и в режиме Offset. Во втором случае мы можем менять разность потенциалов в диапазоне от -0,5 до +0,5 В с шагом 0,00625 В. Параметр SOC Voltage настраивается аналогичным образом. Что приятно, BIOS имеет пять уровней Load-Line Calibration для CPU-составляющей и столько же шагов — для SOC.

Плата насчитывает два температурных датчика, то есть в BIOS и при помощи фирменного ПО ASUS мы можем контролировать температуры процессора, материнской платы и PCH. Плюс есть возможность подключить термопару к разъему T_SENSOR, расположенному в нижней части PCB.

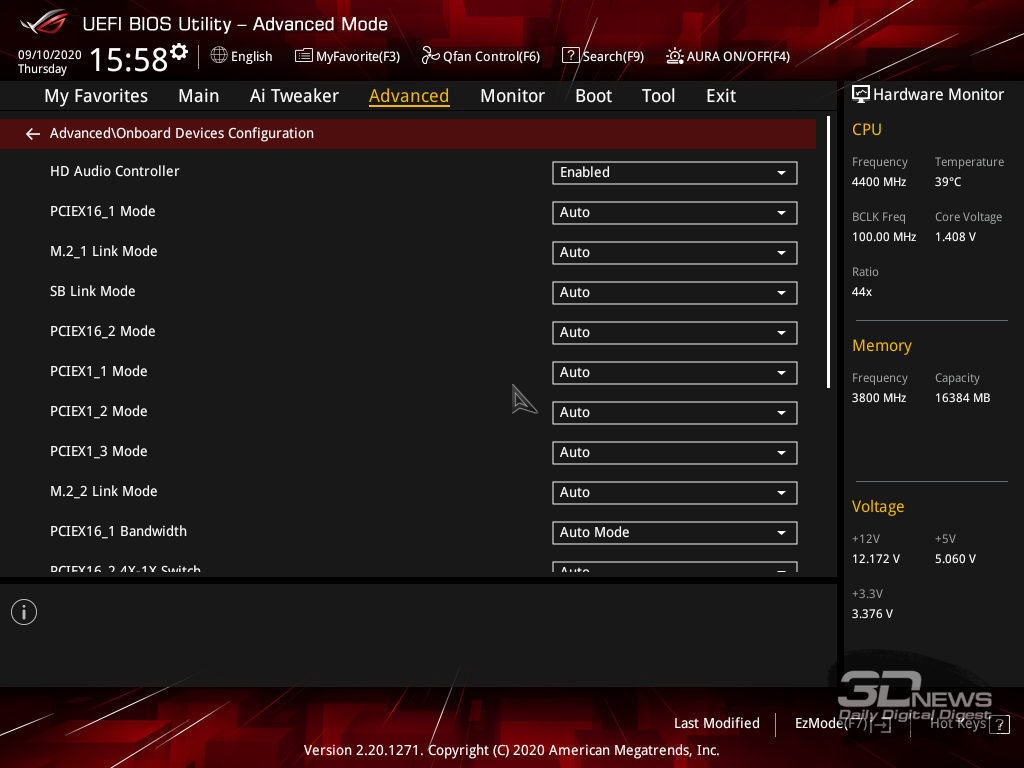

Страница Advanced отвечает за конфигурацию аппаратных ресурсов платы. На странице Monitoring отображены показатели датчиков температур, напряжений, а также всех подключенных к матплате вентиляторов. Вкладка Boot позволяет сконфигурировать загрузочные устройства и задать другие параметры, касающиеся старта системы. Наконец, меню Tool дает доступ к сохраненным пользовательским профилям настроек UEFI BIOS, к функции Secure Erase, которая стирает всю информацию с SSD, а также к вкладкам с подробной информацией об установленных в плате модулях оперативной памяти и о режимах работы имеющихся видеокарт.

Традиционно UEFI BIOS материнских плат ASUS оснащен такими полезными функциями, как EZ Flash 3 Update и Qfan Control. При помощи первого мини-приложения мы можем всего за пару минут обновить прошивку BIOS, при помощи второго — настроить работу подключенных к материнской плате вентиляторов.

При активации функции Flexkey кнопка перезагрузки на корпусе системного блока значительно увеличивает свою функциональность. С ее помощью можно управлять эффектами подсветки AURA Sync или же активировать опцию DirectKey — быстрый вход UEFI BIOS сразу после перезапуска ПК.

Больше скриншотов UEFI BIOS материнской платы ASUS ROG STRIX B550-F GAMING (WI-FI) расположено в галерее. В целом к прошивке устройства нет никаких претензий.

00_ (1).png

Смотреть все изображения (34)

00_ (2).png

00_ (3).png

00_ (4).png

00_ (5).png

00_ (6).png

00_ (7).png

00_ (8).png

00_ (9).png

00_ (10).png

00_ (11).png

00_ (12).png

00_ (13).png

00_ (14).png

00_ (15).png

00_ (16).png

00_ (17).png

00_ (18).png

00_ (19).png

00_ (20).png

00_ (21).png

00_ (22).png

00_ (23).png

00_ (24).png

00_ (25).png

00_ (26).png

00_ (27).png

00_ (28).png

00_ (29).png

00_ (30).png

00_ (31).png

00_ (32).png

00_ (33).png

00_ (34).png

Смотреть все
изображения (34)

⇡#Разгон и стабильность

Ниже в таблице указан перечень всех комплектующих, которые использовались во время тестирования ASUS ROG STRIX B550-F GAMING (WI-FI).

Для более наглядной демонстрации положительного эффекта от разгона центрального процессора и оперативной памяти на тестовом стенде запускались следующие программы:

• Blender 2.90. Определение скорости финального рендеринга в одном из популярных свободных пакетов для создания трехмерной графики. Измеряется продолжительность построения финальной модели Barcelona Pavilion.
• World of Tanks enCore. DirectX 11. Бенчмарк. Режим «Ультра», TSSAA HQ.
• The Witcher III: Wild Hunt. DirectX 11. Новиград и окрестности. Максимальное качество.
• Shadow of the Tomb Raider. DirectX 12. Тайный город. Максимальное качество, DXR — выкл., TAA.
• GTA V. DirectX 11. Город. Максимальное качество, FXAA + 2x MSAA, дополнительные настройки качества — вкл., 16х AF, масштаб разрешения изображения — выкл.
• Assassin’s Creed Odyssey. DirectX 11. Остров Кефалиния. Режим «Самое высокое».
• Metro: Exodus. DirectX 12. Тайга. Режим «Высокое», HairWorks — вкл., DXR — выкл., тесселяция — вкл., 16x AF, PhysX — вкл.
• Battlefield V. DirectX 12. Миссия «Последний Тигр». Режим «Ультра», TAA, DXR — выкл.
• A Total War Saga: TROY. DirectX 11. Встроенный бенчмарк. Режим «Макс.», TAA.
• Red Dead Redemption 2. Vulkan. Встроенный бенчмарк. Максимальное качество (дополнительные настройки — выкл.), TAA.
• Gears 5. DirectX 12. Встроенный бенчмарк. Максимальное качество.
• DOOM Eternal. Vulkan. Начало игры. Режим «Ультра».

Производительность системы в играх определялась при помощи хорошо известной программы MSI Afterburner. С ее помощью рассчитывается не только средний FPS, но и 99-й процентиль. Использование 99-го процентиля вместо показателей минимального количества кадров в секунду обусловлено стремлением очистить результаты от случайных всплесков производительности, которые были спровоцированы не связанными напрямую с работой основных компонентов платформы причинами.

Номинальный режим

Нагрев ASUS ROG STRIX B550-F GAMING (номинальный режим)

Занимаясь компьютерной техникой и сборкой игровых компьютеров больше 10 лет, я уже давно понял, что разгону и точечной настройке компонентов системного блока уделяют внимание единицы пользователей. Большинство же ждет от купленной платы стабильной и долгой работы, что называется, из коробки. Что сделает такой пользователь? Максимум — это обновит прошивку BIOS и активирует XMP-профиль комплекта оперативной памяти.

Мы видим, что в режиме по умолчанию Ryzen 7 3800X не ставит перед ROG STRIX B550-F GAMING (WI-FI) каких-либо непосильных задач. Да, в стенде использовался 8-ядерник, но даже такое тестирование наглядно показывает, что плата отлично справится с 12- и с 16-ядерными Ryzen — как вышедшими, так и еще не анонсированными. Конвертер питания тестовой платы легко можно назвать холодным и в какой-то степени даже избыточным.

Разгон

Нагрев ASUS ROG STRIX B550-F GAMING (разгон)

Во время тестирования материнских плат я всегда использую необслуживаемую систему жидкостного охлаждения. В результате околосокетное пространство никак не обдувается — устройство работает в тяжелых условиях. И если плата выдерживает такой стресс-тест, не теряя стабильности, — значит, мы можем не беспокоиться за свой ПК, даже если он будет функционировать в режиме 24/7.

Для разгона Ryzen 7 3800X до 4,4 ГГц по всем ядрам пришлось серьезно увеличить напряжение — до 1,4125 В, а заодно выставить третий уровень Load-Line Calibration. С точно такими же настройками 8-ядерник разогнался и на плате ROG STRIX B550-E GAMING. Дальнейший оверклокинг чипа оказался затруднительным из-за сильного нагрева чипа. В таких условиях конвертер питания ROG STRIX B550-F GAMING (WI-FI) великолепно справился со своей работой, хотя энергопотребление Ryzen 7 3800X перевалило за 150 Вт. И все же перегрева нет, а система на протяжении всех тестов держала стабильную высокую частоту для всех ядер процессора и работала без сбоев.

ROG STRIX B550-F GAMING, как и другие матплаты ASUS для платформы AM4, поддерживает технологию D.O.C.P. Standard — она не просто загружает XMP-профиль набора оперативной памяти, но подстраивает вторичные и третичные тайминги самостоятельно. Для чипов Ryzen третьего поколения заявлена поддержка модулей ОЗУ, работающих на эффективной частоте вплоть до 4600 МГц. Для процессоров Ryzen PRO заявлена поддержка стандарта DDR4-5100.

Что ж, материнские платы ASUS имеют высокую стабильность при работе с высокочастотной памятью. В случае с ROG STRIX B550-F GAMING без каких-либо дополнительных манипуляций на своей штатной частоте запустился комплект Corsair Vengeance RGB PRO CMW32GX4M4K4400C18, который, кстати, не входит в список поддерживаемых матплатой комплектов ОЗУ. Сопоставив эти факты, делаю вывод, что с совместимостью у тестовой модели все просто замечательно.

⇡#Производительность

Как всегда, напоминаю, что в случае с платформой AM4 и процессорами Matisse (Refresh) использование памяти с эффективной частотой больше 3600 МГц не приводит к увеличению быстродействия и даже оказывает негативное влияние в некоторых случаях. Давно известно, что использовать вместе с Ryzen 3000 более быструю оперативную память нет никакого смысла, хотя мы только что убедились, что ROG STRIX B550-F GAMING стабильно работает с комплектами DDR4-4400. Создание новых процессоров при помощи чиплетов привело к тому, что ядра процессора и контроллер памяти теперь разделены. При этом связь чиплетов друг с другом обеспечивает хорошо знакомая нам шина Infinity Fabric — ее частота для Ryzen 3000 по умолчанию составляет 1800 МГц (у недавно вышедших Matisse Refresh в этом аспекте никаких изменений не наблюдается). Частоты Infinity Fabric и ОЗУ не привязаны друг к другу, однако частота шины должна быть либо равна реальной частоте оперативной памяти, либо больше нее. Вот и получается, что при использовании комплектов ОЗУ, работающих на эффективной частоте выше 3600 МГц, тактовый генератор контроллера памяти начинает работать в режиме 2:1, то есть его частота уменьшается вдвое. Как итог, более быстрая (по частоте) оперативная память работает неэффективно — и это хорошо видно на приведенных скриншотах, если сравнить DDR4-4400 с DDR4-3600.

Мой образец Ryzen 7 3800X гонится по Infinity Fabric до 1900 МГц, и тестовая плата никак не повлияла на этот момент. В результате стенд с ROG STRIX B550-F GAMING адекватно заработал с памятью, настроенной согласно стандарту DDR4-3800, используя ранее упомянутый комплект памяти Corsair. Cначала я протестировал систему с Ryzen 7 3800X, работающим по умолчанию, и памятью DDR4-3600 с таймингами, выставленными согласно D.O.C.P. Standard; затем я разогнал Ryzen 7 3800X до 4,4 ГГц, а все ту же память разогнал до эффективной частоты 3800 МГц и настроил все основные тайминги (первичные, вторичные, третичные) вручную. Везде использовалась самая производительная на момент написания статьи игровая видеокарта — GeForce RTX 2080 Ti.

Номинальный режим		Настройка памяти и разгон
Номинальный режим		Настройка памяти и разгон

Абсолютное большинство протестированных лабораторией 3DNews материнских плат относится к классу игровых. «Игровая материнская плата» — понятие довольно расплывчатое, и применить его, по сути, можно к любому устройству, оснащенному слотами для установки быстрых центрального процессора и видеокарты. И все же тестирование ROG STRIX B550-F GAMING я провел в большом числе популярных игр — результаты приятно впечатляют. Так, сборка после разгона Ryzen 7 3800X и настройки памяти стала быстрее на 10 % — во многом такой прирост был обеспечен именно настройкой оперативной памяти. При этом есть игры, в которых прибавка FPS составила более внушительные 30 %.

⇡#Выводы

Для таких плат, как ROG STRIX B550-F GAMING (WI-FI), неимоверно легко писать заключение. Перед вами далеко не самый дорогой представитель B550-матринок, который, тем не менее, обладает всем необходимым для сборки игрового системного блока, по сути, любой мощности при использовании одной видеокарты. С надежностью у ROG STRIX B550-F GAMING (WI-FI) все хорошо — плата стабильно работает с любым Ryzen, в том числе и в разгоне. С функциональностью у тестовой модели тоже все в порядке.

В общем, 3DNews рекомендует ASUS ROG STRIX B550-F GAMING (WI-FI) к покупке в игровые системы и рабочие станции, использующие 8-, 12- и 16-ядерные процессоры Ryzen.
