Обзор и тест корпуса Deepcool CL500: продуть средний класс

Компания Deepcool, известная нашим постоянным читателям по системам воздушного и жидкостного охлаждения, недавно представила на суд публике совершенно неожиданный корпус среднего класса. А неожиданный он потому, что у него нет ни RGB-подсветки, ни глухой передней панели, которую последнее время можно встретить практически во всех новых компьютерных корпусах разных производителей. Более того, главная цель, стоявшая перед разработчиками Deepcool CL500, — обеспечить устанавливаемым в него компонентам наиболее эффективное охлаждение, и для этого его передняя, верхняя и даже задняя панели максимально перфорированы.

Одновременно, корпус наделили быстросъёмными боковыми панелями на магнитах, одна из которых из стекла, откидной верхней крышкой, всеми необходимыми портами и даже PWM-хабом для вентиляторов. Но не обошлось и без недостатков. Обо всём этом мы вам расскажем в сегодняшнем материале.

⇡#Технические характеристики

⇡#

⇡#Упаковка и комплектация

Картонная коробка, в которой поставляется Deepcool CL500, ничем особенным не выделяется. По бокам у неё есть ручки для переноски, а масса коробки с корпусом составляет примерно 10 килограммов.

Из полезной информации на коробке можно выделить только название модели и краткие характеристики Deepcool CL500. Внутри коробки находятся две пенопластовые вставки, между которыми зажат корпус, дополнительной запечатанный в полиэтиленовый пакет.

Внутри корпуса в небольшом пакетике обнаруживается набор монтажных винтов, инструкция по сборке и пластиковые стяжки.

На выпускаемый в Китае Deepcool CL500 предоставляется гарантия сроком один год. Стоимость корпуса в российских магазинах составляет около 6 000 рублей.

⇡#Дизайн

С точки зрения дизайна новый Deepcool CL500 сложно отнести к шедеврам современности, однако благодаря гофрированной передней и верхней панелям, а также скошенным граням серого цвета скучным корпус не назовёшь. Плюс боковое тонированное стекло добавляет нотки благородства даже такому, казалось бы, банальному и простому устройству.

Форм-фактор корпуса – mid tower, а его размеры составляют 519 × 226 × 473 мм (В × Ш × Д) при массе 8,4 килограмма.

Основная боковая панель, открывающая доступ к внутренним компонентам, выполнена из закалённого стекла толщиной 4 мм и тонирована. Противоположная панель полностью непрозрачная и глухая, материал – SPCC-сталь толщиной 0,7-0,8 мм.

Передняя панель корпуса сделана из пластика и состоит из множества рёбер-прорезей, под которыми скрыта крупноячеистая сетка. Задняя панель шасси имеет классическую компоновку с нижним расположением блока питания.

В едином стиле с передней панелью Deepcool CL500 выполнена и верхняя крышка. Через прорези в ней просматриваются два посадочных места под 120-мм вентиляторы.

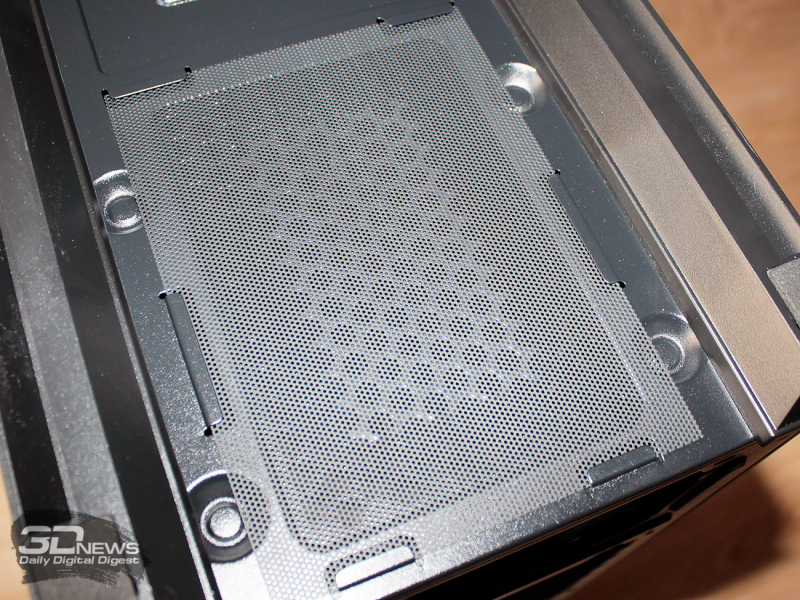

На металлическом основании корпуса, под зоной вентилятора блока питания, установлен металлический же противопылевой фильтр.

В качестве опор корпуса используются длинные полозья высотой 17 мм с приклеенными на них мягкими прокладками.

Спереди на верхней панели Deepcool CL500 размещены кнопки включения и сброса, два порта USB 3.0, один порт USB 3.1 Type-C, а также разъём для наушников или микрофона.

Ещё одна большая кнопка над аудиоразъёмом служит для того, чтобы открывать верхнюю панель и получать доступ к вентиляторам.

Добавим, что шасси корпуса собрано надёжно и аккуратно – люфтов и острых кромок металла нет. Немаркий пластик здесь не самого высокого качества (не забываем про средний класс модели), но каких-либо нареканий также не вызывает.

⇡#Внутреннее строение

Если обратиться к компоновке Deepcool CL500, которую мы приводим ниже, то очевидно, что с шасси легко снимаются практически все панели.

Что интересно, ранее такой подход был характерен только для корпусов более высокого ценового сегмента, а здесь мы видим, что и сравнительно доступный CL500 также может похвастать возможностью полного демонтажа навесных элементов с шасси.

Передняя панель крепится шасси на фиксаторах-«тюльпанах». Пылевого фильтра под ней нет.

Под пластиковой панелью находится грань металлического шасси с вертикальными прорезями под установку 120- или 140-мм вентиляторов.

Обе боковые панели корпуса фиксируются на шасси с помощью прорезей внизу, в которые эти панели вставляются, а также магнитных полос в верхней части корпуса. Крепление достаточно надёжное, если, конечно, не переворачивать корпус на бок и не трясти. Зато снимать такие панели одно удовольствие – быстро и легко. Без них Deepcool CL500 выглядит следующим образом.

Почти все современные корпуса выпускаются именно с такой компоновкой, когда нижняя часть, где находится блок питания и накопители, отделена от рабочей зоны кожухом, а сама рабочая зона довольно просторна из-за отсутствия в ней корзин для жестких дисков.

На поддоне в корпусе могут быт размещены материнские платы форм-факторов mini ITX, micro ATX и ATX.

Максимальная длина видеокарт в Deepcool CL500 может достигать 330 мм, а для поддержки массивных моделей в корпусе предусмотрен регулируемый упор, которому не помешала бы мягкая силиконовая оболочка.

Подобные устройства теперь будут актуальными долгое время, ведь эпоха габаритных монстров вроде NVIDIA GeForce RTX 3xxx и AMD Radeon RX 6xxx только началась.

В Deepcool CL500 войдут не только огромные видеокарты, но и высокие процессорные кулеры. Например, в характеристиках указана предельная высота для кулера 165 мм, но на практике в этот корпус входит башенный кулер высотой 175 мм (с вентиляторами) — и при этом он не упирается в боковую стеклянную панель. А вот с длинными блоками питания CL500 не совместим, предельные 160 мм подтвердились и нашими измерениями.

Можно, конечно, снять расположенную рядом корзину для 3,5-дюймовых накопителей, но в этом случае их вообще негде будет установить в корпусе, а пока не все могут позволить себе отказаться от сравнительно недорогих и ёмких средств хранения информации в пользу одних только SSD. К слову, 3,5-дюймовых дисков в Deepcool CL500 можно установить два. Закрепляются они на выдвижных поддонах, где полностью отсутствует какая-либо виброразвязка.

Вместо 3,5-дюймовых накопителей на эти же поддоны можно установить и 2,5-дюймовые, а ещё два привода такого же размера размещаются на съёмных площадках на обратной стороне поддона материнской платы.

То есть всего в Deepcool CL500 войдут четыре накопителя разных форм-факторов. Посадочных мест для 5,25-дюймовых устройств в корпусе нет.

Для плат расширения в корпусе предусмотрены семь слотов, закрытые многоразовыми перфорированными пластинами. Каждая из пластин закрепляется винтом, выламывать ничего не нужно.

Для прокладки кабелей в перегородке предусмотрено три отверстия, закрытых резиновыми демпферами.

Их недостаток заключается в том, что они очень маленькие — например, колодка 24-контактного кабеля питания едва пролезает туда, и то только под углом, что делает процесс сборки не очень удобным. Зато повсюду в корпусе есть петли для стяжек, да и сами стяжки на «липучках».

Из проводов для подключения здесь есть аудиокабель, три кабеля для передней панели, кабель одного штатного вентилятора с дополнительным разъёмом питания PATA-типа, а также два USB-кабеля.

⇡#Система охлаждения и возможности дооснащения

Как уже было сказано в самом начале статьи, Deepcool CL500 разработан с целью обеспечить возможность наиболее эффективного охлаждения компонентов системного блока. Для этого спереди в корпусе предусмотрено три посадочных местах под 120-мм вентиляторы (либо два под 140-мм), сверху — два места для 120-мм вентиляторов, ну и ещё одно для такого же вентилятора на задней стенке.

Причём штатно в корпус установлен только один 120-мм вентилятор — он разместился на задней стенке и вращается с постоянной скоростью вращения крыльчатки около 1200 об/мин.

Подключить дополнительные вентиляторы можно к PWM-хабу, который вы обнаружите за перегородкой корпуса.

Только у этого хаба почему-то всего четыре коннектора, тогда как общее число вентиляторов в корпусе может достигать шести.

Количество и размеры радиаторов систем жидкостного охлаждения, которые можно разместить в Deepcool CL500, мы приводим далее.

Как видим, в этот корпус могут войти даже радиаторы размерами 360 × 120 мм (на переднюю стенку), при этом толщина такой СЖО с учётом вентиляторов не должна превышать 60 мм.

⇡#Сборка

В плане сборки компонентов Deepcool CL500 не отличается от других корпусов каким-то уникальными особенностями. Всё интуитивно понятно и удобно, поскольку в рабочей зоне ничто не мешает, а расстояние от верхнего края материнской платы до верхней панели здесь более 40 мм. То есть подключать кабель дополнительного питания удобнее, чем во многих других корпусах, где это расстояние не превышает 20 мм. Если же сложности в процессе сборки всё же возникнут, то на помощь придёт подробная инструкция.

Многочисленные отверстия в перегородке корпуса и кожухе блока питания позволяют проложить кабели, минимизируя их присутствие в вентилируемой зоне корпуса. Перфекционисты, если постараются и аккуратно уложат все, могут добиться совсем уж идеального результата. Даже при временной сборке системы только для тестов в Deepcool CL500 у нас получился более-менее приличный с эстетической точки зрения системный блок.

Что касается внешнего вида Deepcool CL500 с собранной в нём системой, то он мало чем отличается от того, как выглядит пустой корпус. Тонированное стекло значительно приглушает все внутренние подсветки, если они есть в вашей системе, и любителям «гирлянд» это стоит учитывать.

Вентиляторы с подсветкой или светодиодные ленты можно разместить и сразу за передней стенкой Deepcool CL500, но в этом случае они будут заметны ещё меньше, чем через боковое стекло. В общем, корпус не для подсветки, и тем самым он наверняка порадует многих консервативных пользователей.

⇡#Конфигурация, методика и тестирование

Оценку эффективности охлаждения компонентов в корпусе системного блока Deepcool CL500 и его уровня шума мы проводили на тестовой конфигурации, состоящей из следующих комплектующих:

• системная плата: ASRock X299 OC Formula (Intel X299 Express, LGA2066, BIOS P1.90 от 29.11.2019);
• процессор: Intel Core i9-7900X 3,3-4,5 ГГц (Skylake-X, 14++ нм, U0, 10 × 1024 Kбайт L2, 13,75 Мбайт L3, TDP 140 Вт);
• система охлаждения процессора: Noctua NH-D15 chromax.black (два 150-мм Noctua NF-A15 HS-PWM на 770~1440 об/мин);
• термоинтерфейс: ARCTIC MX-4 (8,5 Вт/(м·К);
• оперативная память: DDR4 4 × 8 Гбайт G.Skill TridentZ Neo 32GB (F4-3600C18Q-32GTZN), XMP 3600 МГц 18-22-22-42 CR2 при 1,35 В;
• видеокарта: NVIDIA GeForce RTX 2080 SUPER Founders Edition 8 Гбайт/256 бит, с разгоном до 1751-1916(2025)/16504 МГц;
• накопители:
  • для системы и бенчмарков: Intel SSD 730 480 Гбайт (SATA III, BIOS vL2010400);
  • для игр и бенчмарков: Western Digital VelociRaptor 300 Гбайт (SATA II, 10000 об/мин, 16 Мбайт, NCQ);
• корпуса:
  • Deepcool CL500 (один 120-мм на выдув на ~1200 об/мин, а также два 120-мм на вдув и два на выдув на ~1100 об/мин);
  • Thermaltake Core X71 (шесть 140-мм be quiet! Silent Wings 3 PWM [BL067], 990 об/мин, три – на вдув, три – на выдув);
• блоки питания:
  • be quiet! Straight Power 10 500W (BN231) (0,5 кВт, 80 Plus Gold), 135-мм вентилятор;
  • Corsair AX1500i Digital ATX (1,5 кВт, 80 Plus Titanium), 140-мм вентилятор.

Для усложнения задачи корпусам десятиядерный процессор на BCLK 100 МГц при фиксированном в значении 42 множителе и установленной на первый (высший) уровень стабилизации функции Load-Line Calibration был разогнан до частоты 4,2 ГГц с повышением напряжения в BIOS материнской платы до 1,042 В.

Для прогрева комплектующих внутри корпусов мы использовали индивидуальную нагрузку для каждого отдельного компонента. Центральный процессор нагружался тестом Small FFTs из Prime95 29.8 build 6 (без использования AVX-инструкций). Мониторинг температурных показателей выполнялся программой HWiNFO64 версии 6.33-4290.

Видеокарту мы также немного разогнали, добавив графическому процессору 100 МГц, а видеопамяти 500 МГц. Её итоговые частоты составили 1750-1915(2085)/16504 МГц.

Видеокарта нагружалась стресс-тестом Fire Strike Extreme из 3D-пакета 3DMark, а для её мониторинга использовались программы GPU-Z версии 2.35.0 и MSI Afterburner версии 4.6.3 Beta 1.

Температура в помещении во время тестов контролировалась электронным термометром и колебалась в диапазоне от 24,5 до 25,0 градуса Цельсия. Уровень шума корпусов мы измеряли электронным шумомером «ОКТАВА-110А», зафиксированном на штативе на расстоянии точно 600 мм от корпуса системного блока. Нижняя граница измерений данного шумомера составляет 22,0 дБА.

Оценку (ни в коем случае не прямое сравнение) эффективности охлаждения компонентов в Deepcool CL500 мы провели с показателями нашего с эталонного корпуса Thermaltake Core X71, дооснащённого шестью 140-мм вентиляторами be quiet! Silent Wings 3 на скорости 990 об/мин. В свою очередь, Deepcool CL500 тестировался не только с одним штатным вентилятором, но и с четырьмя 120-мм вентиляторами be quiet! Shadow Wings 2 120mm 1100 об/мин, два из которых устанавливались на вдув в корпус, а ещё два на выдув из него, на заднюю и верхнюю стенки.

Результаты тестирования температурного режима основных комплектующих, собранных в двух корпусах системных блоков, приведены на следующей диаграмме.

Ну что же, новый Deepcool CL500 продемонстрировал весьма неплохую эффективность охлаждения, причём оказался способен сделать это даже с одним штатным вентилятором на задней стенке. Казалось бы, установка четырёх вентиляторов (два на вдув и два на выдув) должна заметно повысить эффективность корпуса, но на практике мы наблюдали лишь двухградусное снижение температуры на центральном процессоре, трёхградусное – на VRM материнской платы и по паре градусов Цельсия на GPU видеокарты в каждом из режимов её работы. Иначе говоря, перфорированные передняя, верхняя и задняя панели корпуса позволяют Deepcool CL500 обеспечивать приток свежего воздуха и отток нагретого даже с одним вытяжным вентилятором. До уровня эталонного Thermaltake Core X71 с кучей дорогих 140-мм вентиляторов Deepcool CL500, понятное дело, не дотягивает, но никто от него такой прыти и не ждал.

Теперь ознакомимся с уровнем шума корпусов в режиме без нагрузки на процессор или видеокарту, то есть когда шумят только их корпусные вентиляторы.

А вот в этом плане Deepcool CL500 оказался наголову выше эталонного корпуса. Даже не имея никакой шумоизоляции, новый корпус работает очень тихо, и 120-мм вентилятор на задней стенке никак не нарушает эту тишину. С четырьмя альтернативными 120-мм вентиляторами на 1100 об/мин уровень шума корпуса возрастает, но по-прежнему находится ниже уровня шума Thermaltake Core X71. При этом у нас есть серьёзные претензии к уровню шума 3,5-дюймовых накопителей в нижней корзине: поскольку какая-либо виброразвязка в ней отсутствует, то в режиме копирования и тем более поиска HDD попросту гремит в этой корзине, что серьёзно портит общее впечатление об уровне шума Deepcool CL500. Исправить эту ситуацию можно самостоятельно, при помощи подручных средств в виде резиновых прокладок, либо просто полностью отказавшись от классических HDD.

⇡#Заключение

Новый Deepcool CL500 способен оставить о себе приятное впечатление. Главное — не забывать, что это модель среднего или даже бюджетного класса корпусов. В первую очередь к его достоинствам мы отнесём очень хорошую вентиляцию, когда даже с одним вентилятором корпус способен обеспечить эффективное охлаждение довольно горячих компонентов. Далее – корпус просторный внутри, имеет удобную для сборки рабочую зону, где ничего не мешает и есть достаточное расстояние до верхней панели, а также вмещает в себя самые высокие суперкулеры и длинные массивные видеокарты, для которых предусмотрен специальный упор.

К плюсам новинки нельзя не отнести очень простой демонтаж боковых панелей, включая стеклянную, и снятие верхней панели одной кнопкой. Сюда же добавим возможность установки в него шести вентиляторов и систем жидкостного охлаждения с радиаторами размерами вплоть до 360 × 120 мм. Спереди на верхнюю панель выведены все необходимые порты, вдобавок к ним есть PWM-хаб на четыре вентилятора.

Не обошлось и без недостатков, как это почти всегда бывает в корпусах данного класса. В Deepcool CL500 нет фильтров от пыли, точнее – хватило бы одного фильтра на передней панели, но, увы, придётся дорабатывать самим. Кроме этого, в корпус войдёт только короткий блок питания длиной 160 мм, а это значит, что о мощных блоках питания придётся забыть, либо потребуется снять корзину для HDD. Последняя, кстати, не имеет виброгасителей для жёстких дисков, поэтому они гремят во время операций копирования или поиска. Подсветки у корпуса тоже нет, хотя это не недостаток, а лишь констатация факта.

И всё же в сухом остатке Deepcool CL500 – весьма интересная модель среднего класса с отменной вентиляцией, низким уровнем шума и просторной рабочей зоной.
