Обзор и тест корпуса Deepcool CL500: продуть средний класс

⇣ Содержание

Компания Deepcool, известная нашим постоянным читателям по системам воздушного и жидкостного охлаждения, недавно представила на суд публике совершенно неожиданный корпус среднего класса. А неожиданный он потому, что у него нет ни RGB-подсветки, ни глухой передней панели, которую последнее время можно встретить практически во всех новых компьютерных корпусах разных производителей. Более того, главная цель, стоявшая перед разработчиками Deepcool CL500, — обеспечить устанавливаемым в него компонентам наиболее эффективное охлаждение, и для этого его передняя, верхняя и даже задняя панели максимально перфорированы.

Одновременно, корпус наделили быстросъёмными боковыми панелями на магнитах, одна из которых из стекла, откидной верхней крышкой, всеми необходимыми портами и даже PWM-хабом для вентиляторов. Но не обошлось и без недостатков. Обо всём этом мы вам расскажем в сегодняшнем материале.

#Технические характеристики

Название модели Deepcool CL500 (R-CL500-BKNMA1N-G-1)
Тип корпуса Mid tower
Размеры (В × Ш × Д), мм 519 × 226 × 473
Вес, кг 8,4
Боковые панели Из закалённого тонированного стекла толщиной 4 мм и из стали толщиной 0,7-0,8 мм
Цвет Серый с чёрным
Материал Сталь SPCC, чёрный АБС-пластик, стекло
Штатная система охлаждения Вентилятор на задней стенке (выдув): 120 × 120 × 25 мм, ~1200 об/мин
Отсеки для накопителей 0 × 5,25’’
2 × 3,5’’
2 × 2,5’’
Слоты расширения, шт. 7
Совместимость с материнскими платами 6,7 × 6,7” (Mini ITX), 9,6 × 9,6” (Micro ATX), 12 × 9,6” (ATX)
Порты вводы/вывода USB 3.0 × 2, USB 3.1 × 1, HD Audio × 1
Поддержка блоков питания Любой PS/2-совместимый блок питания
Максимальная длина блока питания, мм 160
Максимальная высота кулера, мм 165
Максимальная длина видеокарт, мм 330
Пылевые фильтры, шт. 1 (снизу под блоком питания)
Возможность модернизации под СЖО Нет
Возможность установки вентиляторов Передняя панель: 3 × 120 мм или 2 × 140 мм;
верхняя панель: 2 × 120 мм;
задняя панель: 1 × 120 мм;
основание и боковые панели: не предусмотрено
Возможность установки радиаторов СЖО Передняя панель: 360 × 120 мм или 280 × 140 мм;
верхняя панель: 240 × 120 мм или 120 × 120 мм;
задняя панель: 120 × 120 мм;
основание и боковые панели: не предусмотрено
Дополнительно Кабель менеджмент (23 мм за поддоном материнской платы);
встроенный PWM-хаб на 4 вентилятора;
открывающаяся верхняя панель;
боковые стенки на магнитных креплениях
Гарантия производителя, лет 1
Страна производства Китай
Розничная стоимость, 6 000

#

#Упаковка и комплектация

Картонная коробка, в которой поставляется Deepcool CL500, ничем особенным не выделяется. По бокам у неё есть ручки для переноски, а масса коробки с корпусом составляет примерно 10 килограммов.

Из полезной информации на коробке можно выделить только название модели и краткие характеристики Deepcool CL500. Внутри коробки находятся две пенопластовые вставки, между которыми зажат корпус, дополнительной запечатанный в полиэтиленовый пакет.

Внутри корпуса в небольшом пакетике обнаруживается набор монтажных винтов, инструкция по сборке и пластиковые стяжки.

На выпускаемый в Китае Deepcool CL500 предоставляется гарантия сроком один год. Стоимость корпуса в российских магазинах составляет около 6 000 рублей.

#Дизайн

С точки зрения дизайна новый Deepcool CL500 сложно отнести к шедеврам современности, однако благодаря гофрированной передней и верхней панелям, а также скошенным граням серого цвета скучным корпус не назовёшь. Плюс боковое тонированное стекло добавляет нотки благородства даже такому, казалось бы, банальному и простому устройству.



Форм-фактор корпуса – mid tower, а его размеры составляют 519 × 226 × 473 мм (В × Ш × Д) при массе 8,4 килограмма.

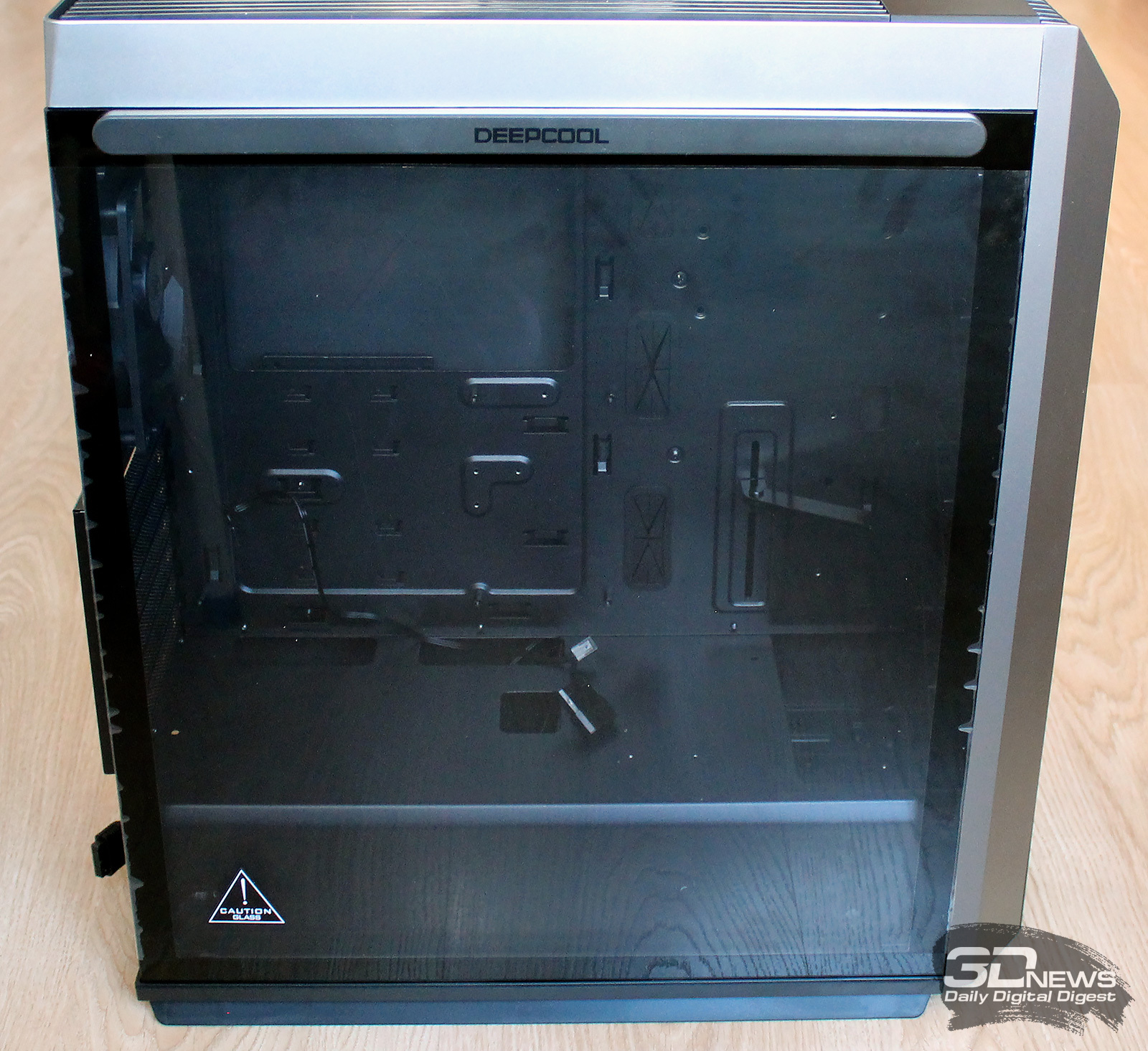

Основная боковая панель, открывающая доступ к внутренним компонентам, выполнена из закалённого стекла толщиной 4 мм и тонирована. Противоположная панель полностью непрозрачная и глухая, материал – SPCC-сталь толщиной 0,7-0,8 мм.



Передняя панель корпуса сделана из пластика и состоит из множества рёбер-прорезей, под которыми скрыта крупноячеистая сетка. Задняя панель шасси имеет классическую компоновку с нижним расположением блока питания.

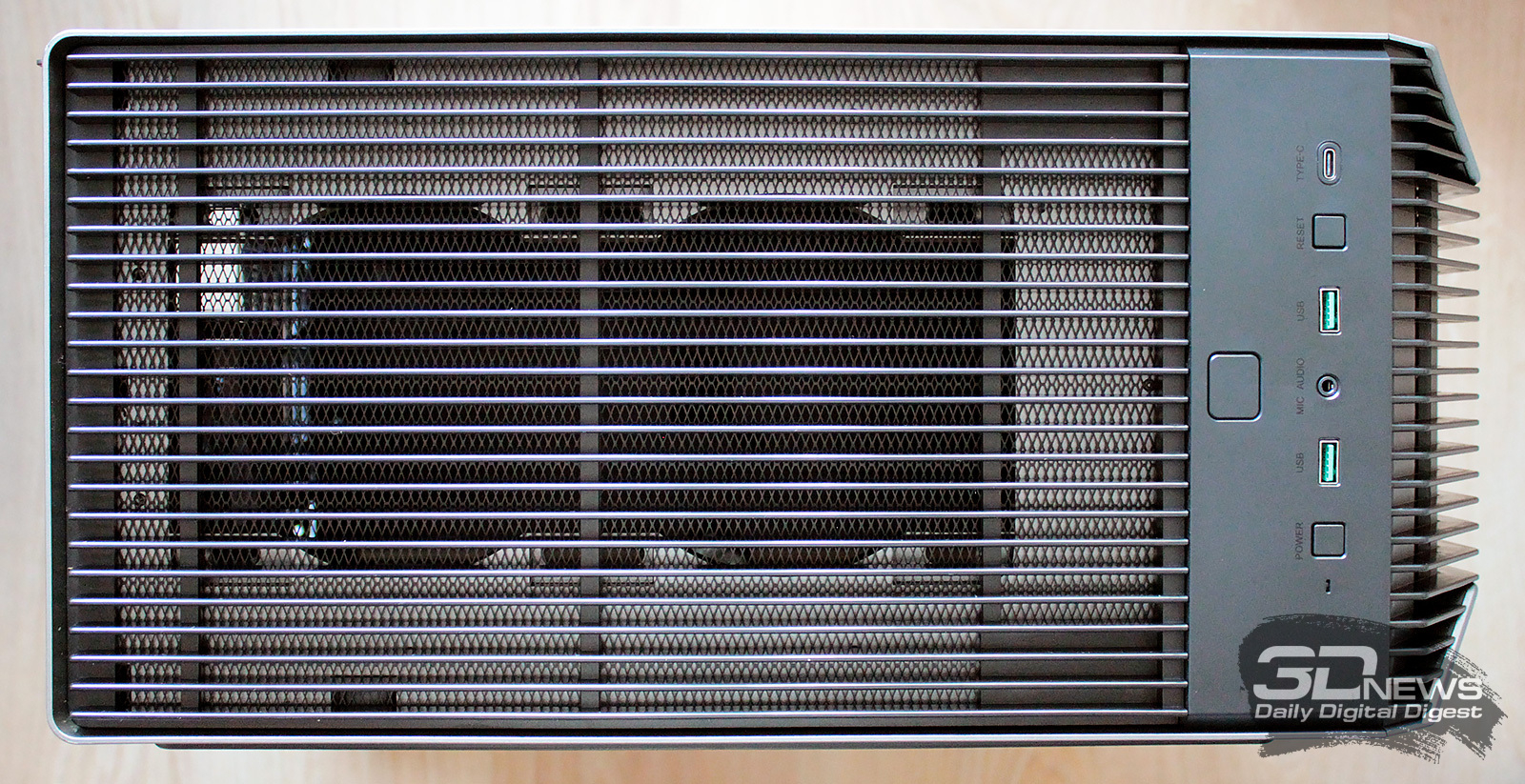

В едином стиле с передней панелью Deepcool CL500 выполнена и верхняя крышка. Через прорези в ней просматриваются два посадочных места под 120-мм вентиляторы.



На металлическом основании корпуса, под зоной вентилятора блока питания, установлен металлический же противопылевой фильтр.

В качестве опор корпуса используются длинные полозья высотой 17 мм с приклеенными на них мягкими прокладками.

Спереди на верхней панели Deepcool CL500 размещены кнопки включения и сброса, два порта USB 3.0, один порт USB 3.1 Type-C, а также разъём для наушников или микрофона.

Ещё одна большая кнопка над аудиоразъёмом служит для того, чтобы открывать верхнюю панель и получать доступ к вентиляторам.

Добавим, что шасси корпуса собрано надёжно и аккуратно – люфтов и острых кромок металла нет. Немаркий пластик здесь не самого высокого качества (не забываем про средний класс модели), но каких-либо нареканий также не вызывает.

#Внутреннее строение

Если обратиться к компоновке Deepcool CL500, которую мы приводим ниже, то очевидно, что с шасси легко снимаются практически все панели.

Что интересно, ранее такой подход был характерен только для корпусов более высокого ценового сегмента, а здесь мы видим, что и сравнительно доступный CL500 также может похвастать возможностью полного демонтажа навесных элементов с шасси.

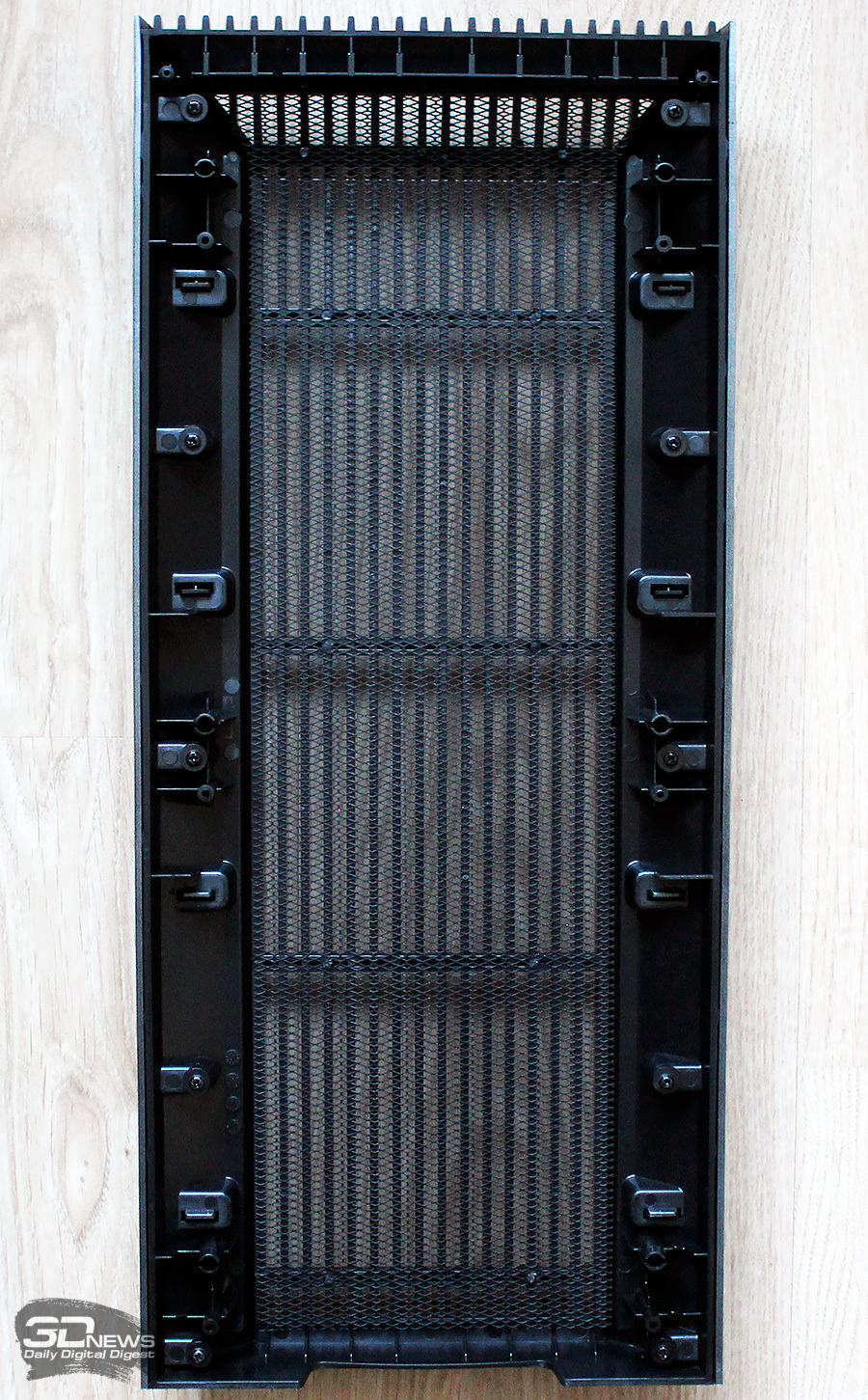

Передняя панель крепится шасси на фиксаторах-«тюльпанах». Пылевого фильтра под ней нет.

Под пластиковой панелью находится грань металлического шасси с вертикальными прорезями под установку 120- или 140-мм вентиляторов.

Обе боковые панели корпуса фиксируются на шасси с помощью прорезей внизу, в которые эти панели вставляются, а также магнитных полос в верхней части корпуса. Крепление достаточно надёжное, если, конечно, не переворачивать корпус на бок и не трясти. Зато снимать такие панели одно удовольствие – быстро и легко. Без них Deepcool CL500 выглядит следующим образом.



Почти все современные корпуса выпускаются именно с такой компоновкой, когда нижняя часть, где находится блок питания и накопители, отделена от рабочей зоны кожухом, а сама рабочая зона довольно просторна из-за отсутствия в ней корзин для жестких дисков.

На поддоне в корпусе могут быт размещены материнские платы форм-факторов mini ITX, micro ATX и ATX.

Максимальная длина видеокарт в Deepcool CL500 может достигать 330 мм, а для поддержки массивных моделей в корпусе предусмотрен регулируемый упор, которому не помешала бы мягкая силиконовая оболочка.

Подобные устройства теперь будут актуальными долгое время, ведь эпоха габаритных монстров вроде NVIDIA GeForce RTX 3xxx и AMD Radeon RX 6xxx только началась.

В Deepcool CL500 войдут не только огромные видеокарты, но и высокие процессорные кулеры. Например, в характеристиках указана предельная высота для кулера 165 мм, но на практике в этот корпус входит башенный кулер высотой 175 мм (с вентиляторами) — и при этом он не упирается в боковую стеклянную панель. А вот с длинными блоками питания CL500 не совместим, предельные 160 мм подтвердились и нашими измерениями.

Можно, конечно, снять расположенную рядом корзину для 3,5-дюймовых накопителей, но в этом случае их вообще негде будет установить в корпусе, а пока не все могут позволить себе отказаться от сравнительно недорогих и ёмких средств хранения информации в пользу одних только SSD. К слову, 3,5-дюймовых дисков в Deepcool CL500 можно установить два. Закрепляются они на выдвижных поддонах, где полностью отсутствует какая-либо виброразвязка.

Вместо 3,5-дюймовых накопителей на эти же поддоны можно установить и 2,5-дюймовые, а ещё два привода такого же размера размещаются на съёмных площадках на обратной стороне поддона материнской платы.

То есть всего в Deepcool CL500 войдут четыре накопителя разных форм-факторов. Посадочных мест для 5,25-дюймовых устройств в корпусе нет.

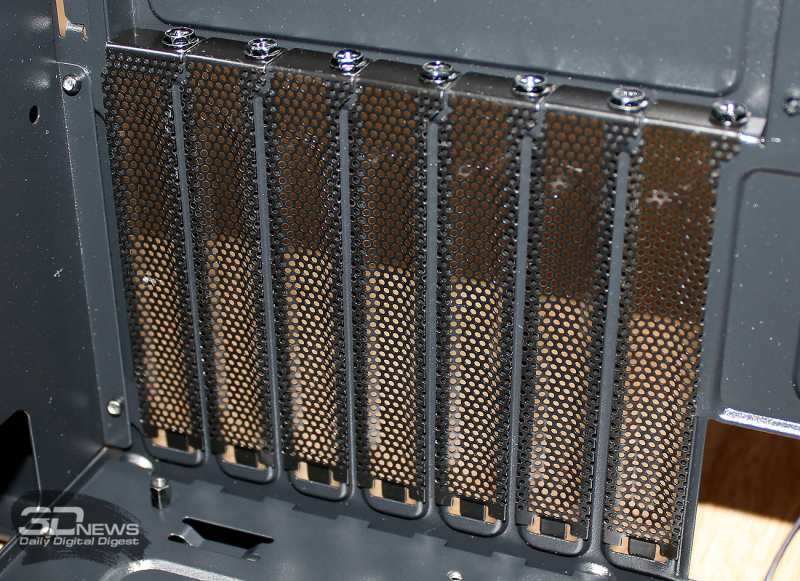

Для плат расширения в корпусе предусмотрены семь слотов, закрытые многоразовыми перфорированными пластинами. Каждая из пластин закрепляется винтом, выламывать ничего не нужно.

Для прокладки кабелей в перегородке предусмотрено три отверстия, закрытых резиновыми демпферами.

Их недостаток заключается в том, что они очень маленькие — например, колодка 24-контактного кабеля питания едва пролезает туда, и то только под углом, что делает процесс сборки не очень удобным. Зато повсюду в корпусе есть петли для стяжек, да и сами стяжки на «липучках».

Из проводов для подключения здесь есть аудиокабель, три кабеля для передней панели, кабель одного штатного вентилятора с дополнительным разъёмом питания PATA-типа, а также два USB-кабеля.

#Система охлаждения и возможности дооснащения

Как уже было сказано в самом начале статьи, Deepcool CL500 разработан с целью обеспечить возможность наиболее эффективного охлаждения компонентов системного блока. Для этого спереди в корпусе предусмотрено три посадочных местах под 120-мм вентиляторы (либо два под 140-мм), сверху — два места для 120-мм вентиляторов, ну и ещё одно для такого же вентилятора на задней стенке.

Причём штатно в корпус установлен только один 120-мм вентилятор — он разместился на задней стенке и вращается с постоянной скоростью вращения крыльчатки около 1200 об/мин.

Подключить дополнительные вентиляторы можно к PWM-хабу, который вы обнаружите за перегородкой корпуса.

Только у этого хаба почему-то всего четыре коннектора, тогда как общее число вентиляторов в корпусе может достигать шести.

Количество и размеры радиаторов систем жидкостного охлаждения, которые можно разместить в Deepcool CL500, мы приводим далее.

Как видим, в этот корпус могут войти даже радиаторы размерами 360 × 120 мм (на переднюю стенку), при этом толщина такой СЖО с учётом вентиляторов не должна превышать 60 мм.
