Обзор системы жидкостного охлаждения Arctic Liquid Freezer II 360 RGB: прокачанная подсветкой

Системы жидкостного охлаждения (СЖО) компании Arctic серии Liquid Freezer II достигли предела возможного с выпуском модели Liquid Freezer II 420, которую мы протестировали в начале текущего года. Двигаться куда-то дальше по эффективности было уже некуда, поскольку радиатор этой СЖО и так огромен и влезает в считаные корпуса системных блоков, а делать его из меди вышло бы слишком дорого, тем более в составе AiO-системы. Да и в целом 420-я демонстрировала такой уровень эффективности охлаждения процессора, что требовать чего-то большего от необслуживаемой системы (AiO) было бы попросту невозможно.

Поэтому в немецкой компании, которая никогда не позволяет своим продуктам долго обходиться без обновлений (термопасты не в счёт), прибегли к самому простому, но в то же время действенному способу освежить серию продуктов – оснастили их новыми вентиляторами с подсветкой. Так появилось две новых, если можно так выразиться, подсерии Liquid Freezer II с индексами A-RGB и RGB. Что интересно, сейчас в них входят только модели с 240- и 360-мм радиаторами, а вот 120-, 280- и 420-мм версий пока нет. Также отметим, что модификация A-RGB выпускается только в одном варианте поставки, а вот RGB может поставляться как в комплектации с отдельным контроллером подсветки, так и без него.

В сегодняшнем материале мы познакомимся с моделью Arctic Liquid Freezer II 360 RGB, в комплект которой входят три вентилятора с подсветкой и контроллер этой самой подсветки.

Технические характеристики и рекомендованная стоимость

⇡#Упаковка и комплектация

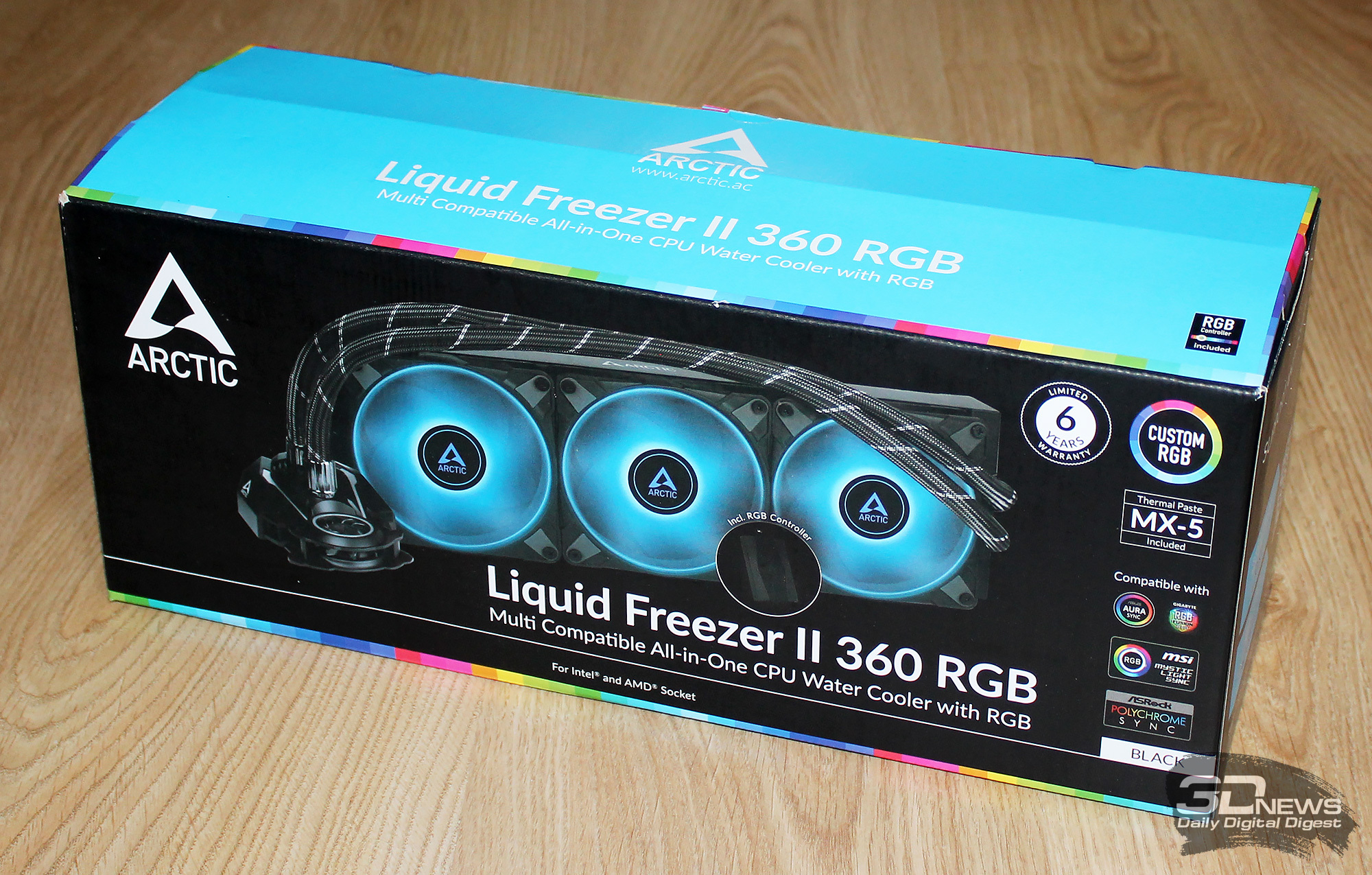

Коробку Liquid Freezer II 360 RGB в Arctic решили сделать более яркой и привлекательной, что вполне логично — с учётом новых вентиляторов с подсветкой. Как раз они-то и перетягивают на себя всё внимание на изображении с лицевой стороны коробки. Там же указаны название системы, наличие термопасты MX-5 в комплекте и поддержка систем подсветок материнских плат всех основных производителей.

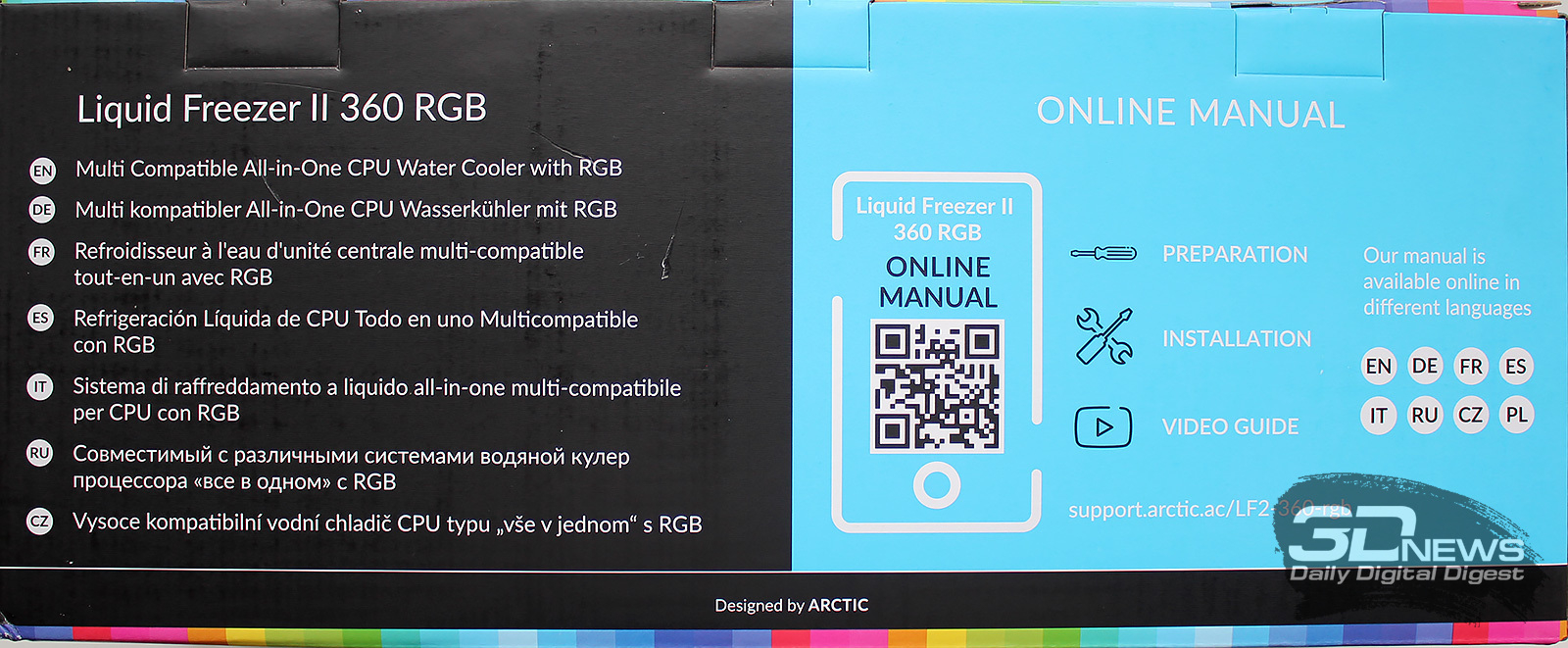

На обратной стороне коробки приведено краткое назначение системы и QR-код, ведущий на инструкцию по установке.

На основании можно найти разного рода логистическую информацию и сведения о стране производства – это Китай.

Не пустуют и торцы коробки, где приведены QR-код технической поддержки, технические характеристики и перечень поддерживаемых платформ.

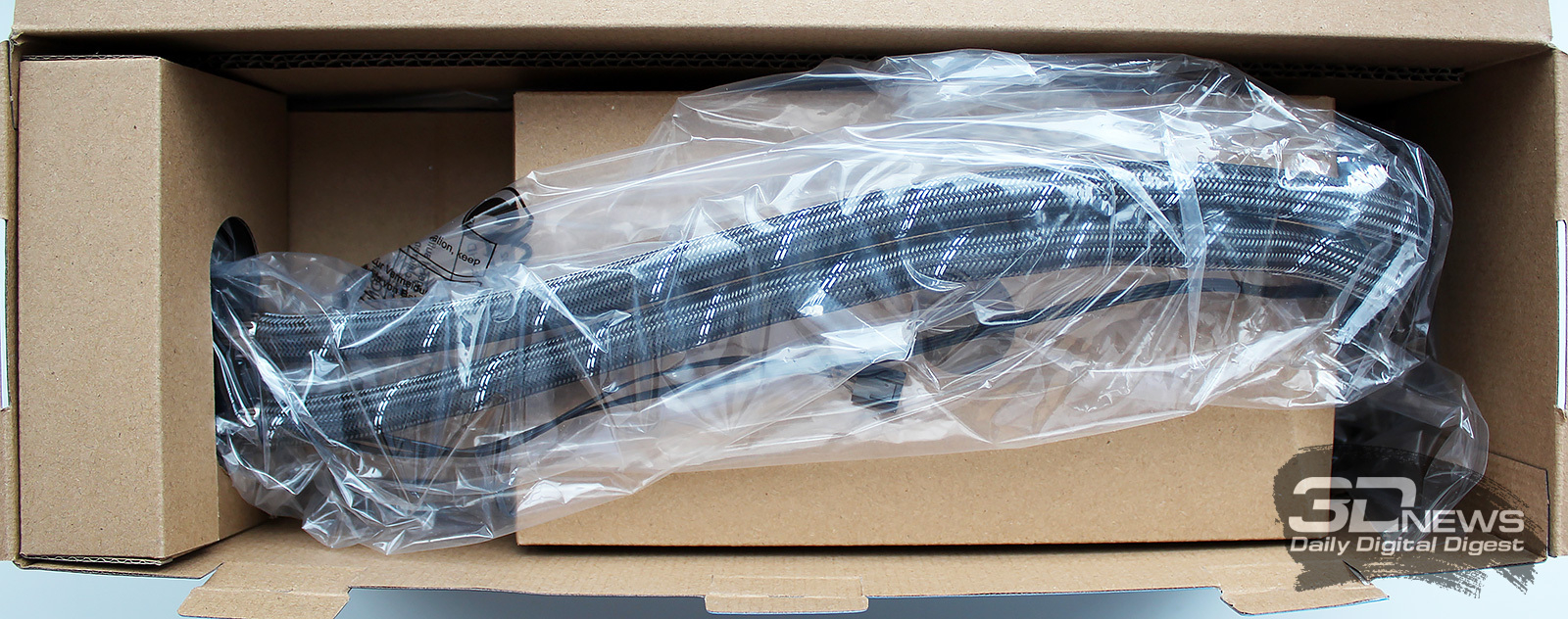

Внутри коробки радиатор с вентиляторами отделён от других комплектующих картонной вкладкой и облачён в полиэтиленовый пакет, а помпа с водоблоком вставлены ещё в одну небольшую коробку с вырезом.

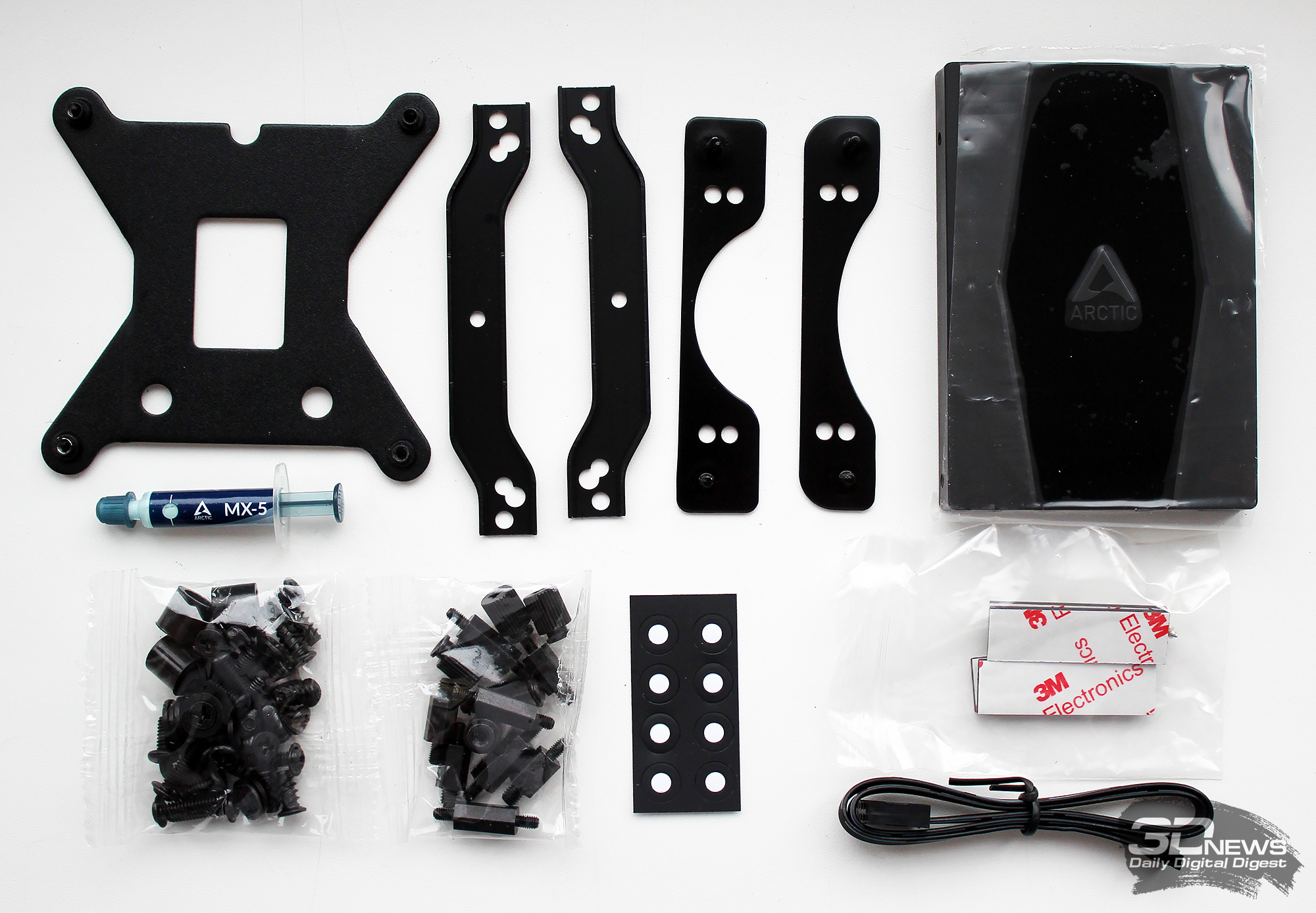

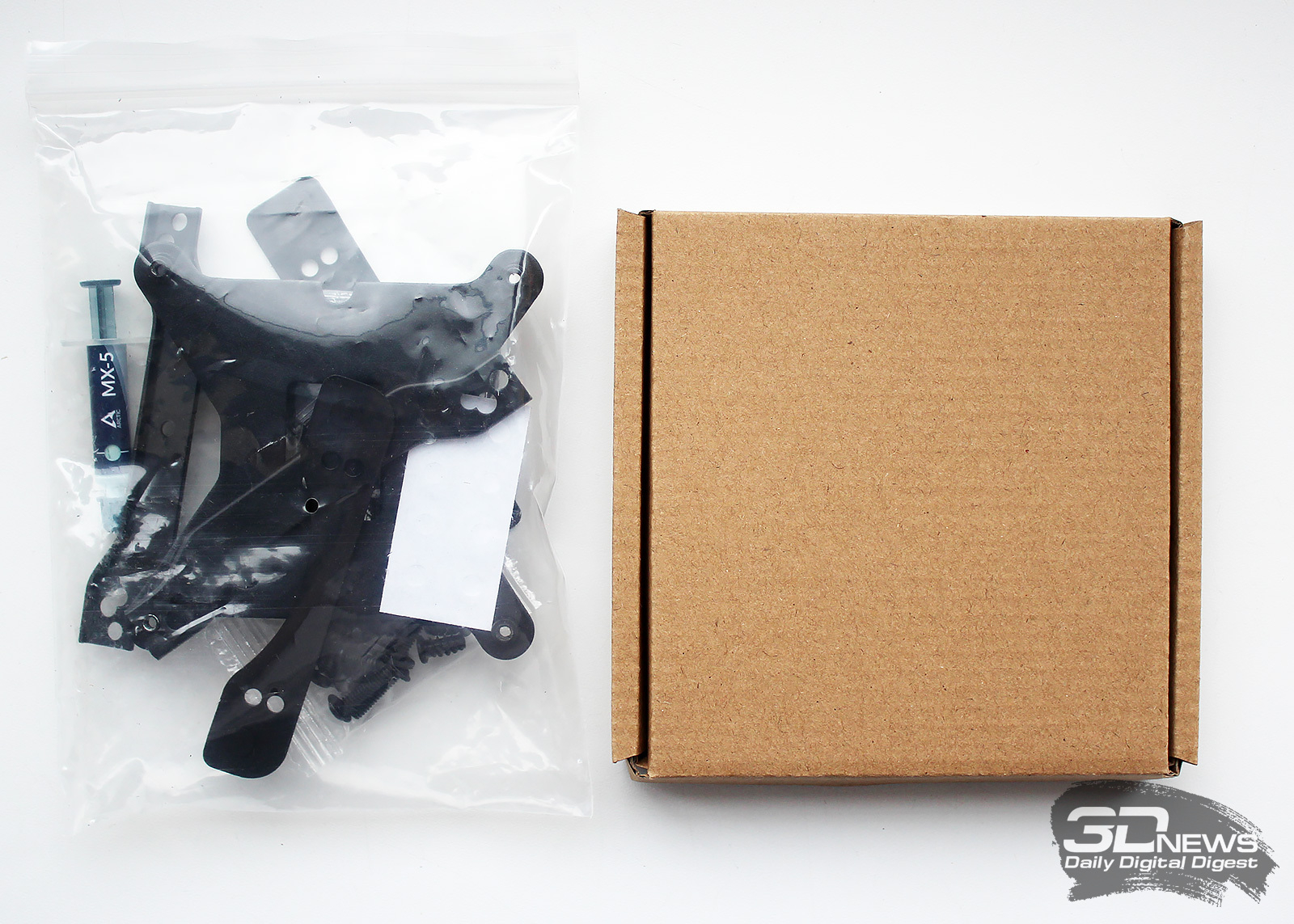

Комплектующие размещены в отдельной большой коробке, внутри которой запечатаны крепления и плоская коробочка с контроллером подсветки.

Отметим, что в числе аксессуаров Liquid Freezer II 360 RGB обнаружилась новая термопаста Arctic MX-5, которую мы недавно протестировали в сводном тесте.

Рекомендованная стоимость нашей версии СЖО составляет 140 евро, а версия без RGB-контроллера стоит на 10 евро дешевле. В России Arctic Liquid Freezer II 360 RGB можно приобрести за 10 190 рублей. Жаль только, что официальная шестилетняя гарантия Arctic в нашей стране превращается в двухлетнюю.

⇡#Особенности конструкции

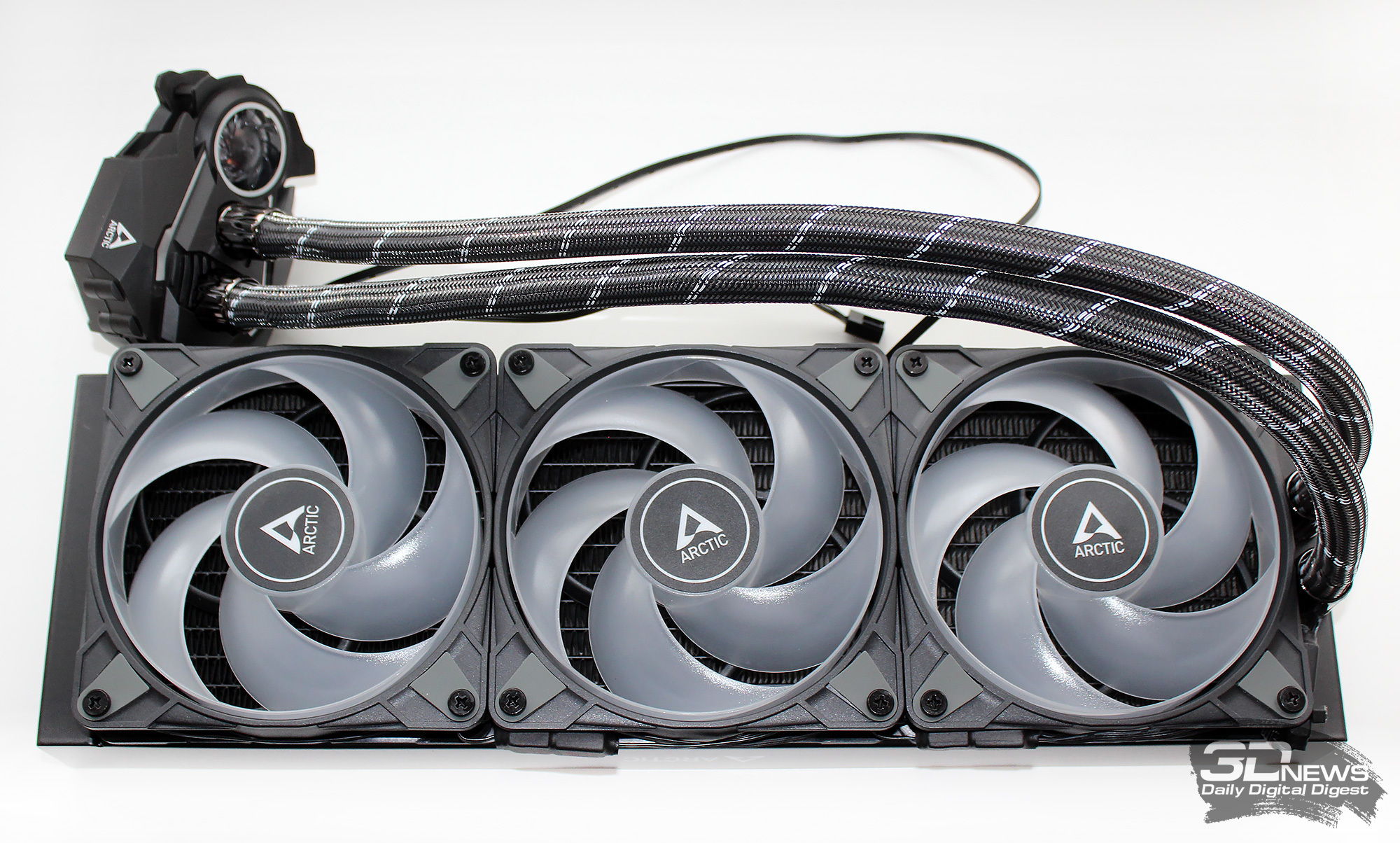

В отличие от большинства других необслуживаемых СЖО, Arctic Liquid Freezer II 360 RGB поставляется уже в собранном виде – вентиляторы сразу установлены на радиатор, а не запечатаны отдельно в коробках или пакетах. Поэтому система выглядит завершённой и полностью готова к установке. Liquid Freezer II 360 RGB по-прежнему оформлена преимущественно в чёрном цвете, только светлые полупрозрачные крыльчатки вентиляторов выделяются на общем фоне.

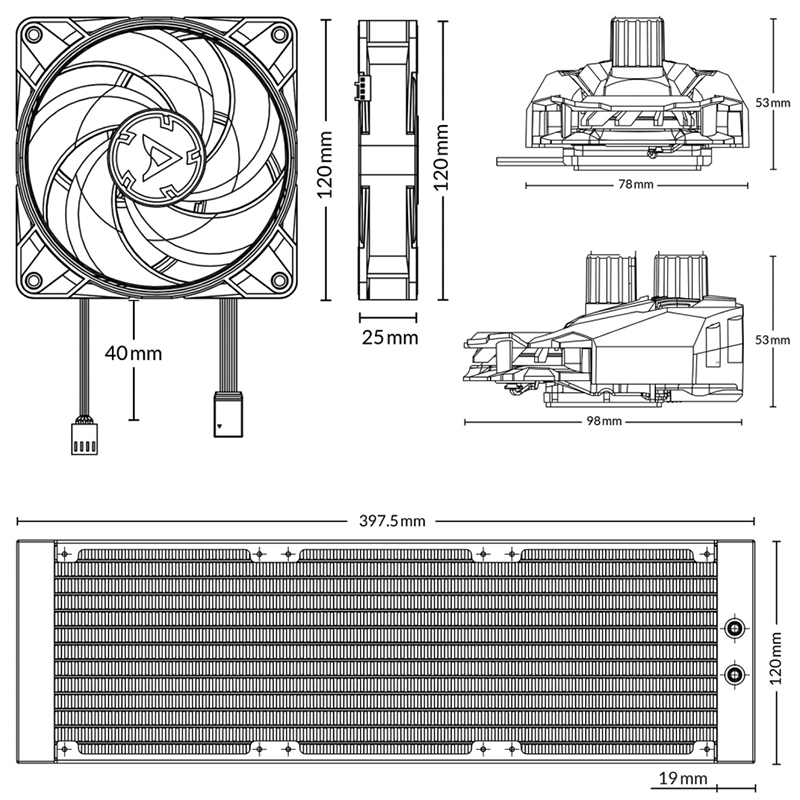

Размеры основных компонентов Liquid Freezer II 360 RGB приведены на следующем чертеже.

К нему можно добавить, что длина соединительных трубок насчитывает 415 мм (без учёта фитингов), их внешний диаметр составляет 12,4 мм, а внутренний – 6,0 мм. Общий вес СЖО — 1729 граммов.

Система по-прежнему построена по классической для необслуживаемых СЖО схеме, в которой радиатор с вентиляторами соединён двумя гибкими шлангами с блоком помпы и водоблока. Контур заправлен и не требует дозаправки или замены хладагента.

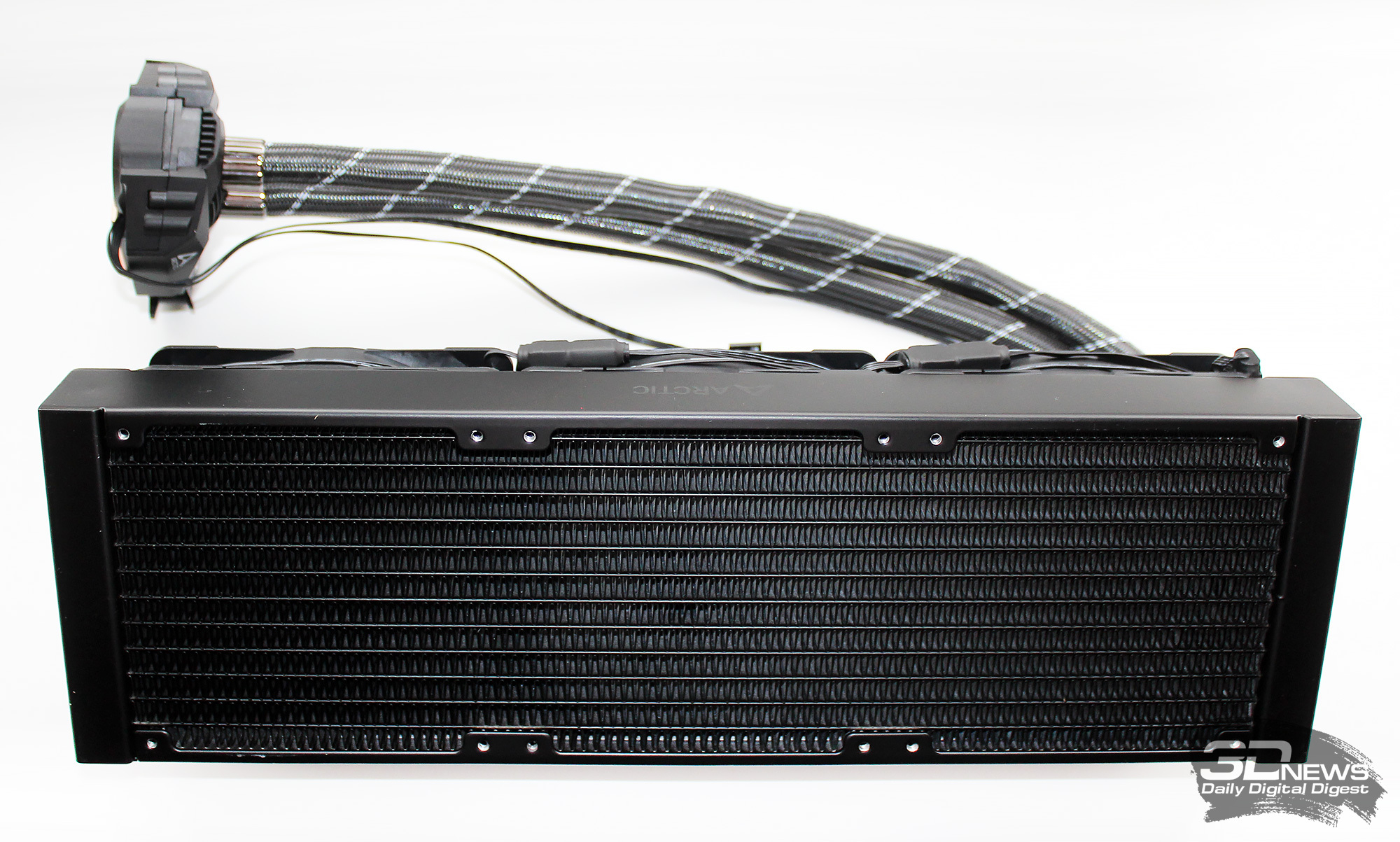

Радиатор остался алюминиевый, но его размеры составляют 398 × 120 × 38 мм.

Особо здесь выделяется толщина в 38 мм, тогда как у подавляющего большинства 360-мм СЖО толщина радиатора не превышает 25 мм.

Правда, это толщина радиатора с учётом боковых панелей, тогда как толщина самого оребрения составляет 26 мм. Впрочем, и это значение на 9-10 мм больше стандартного, так что в Arctic существенно увеличили площадь радиатора благодаря наращиванию его толщины.

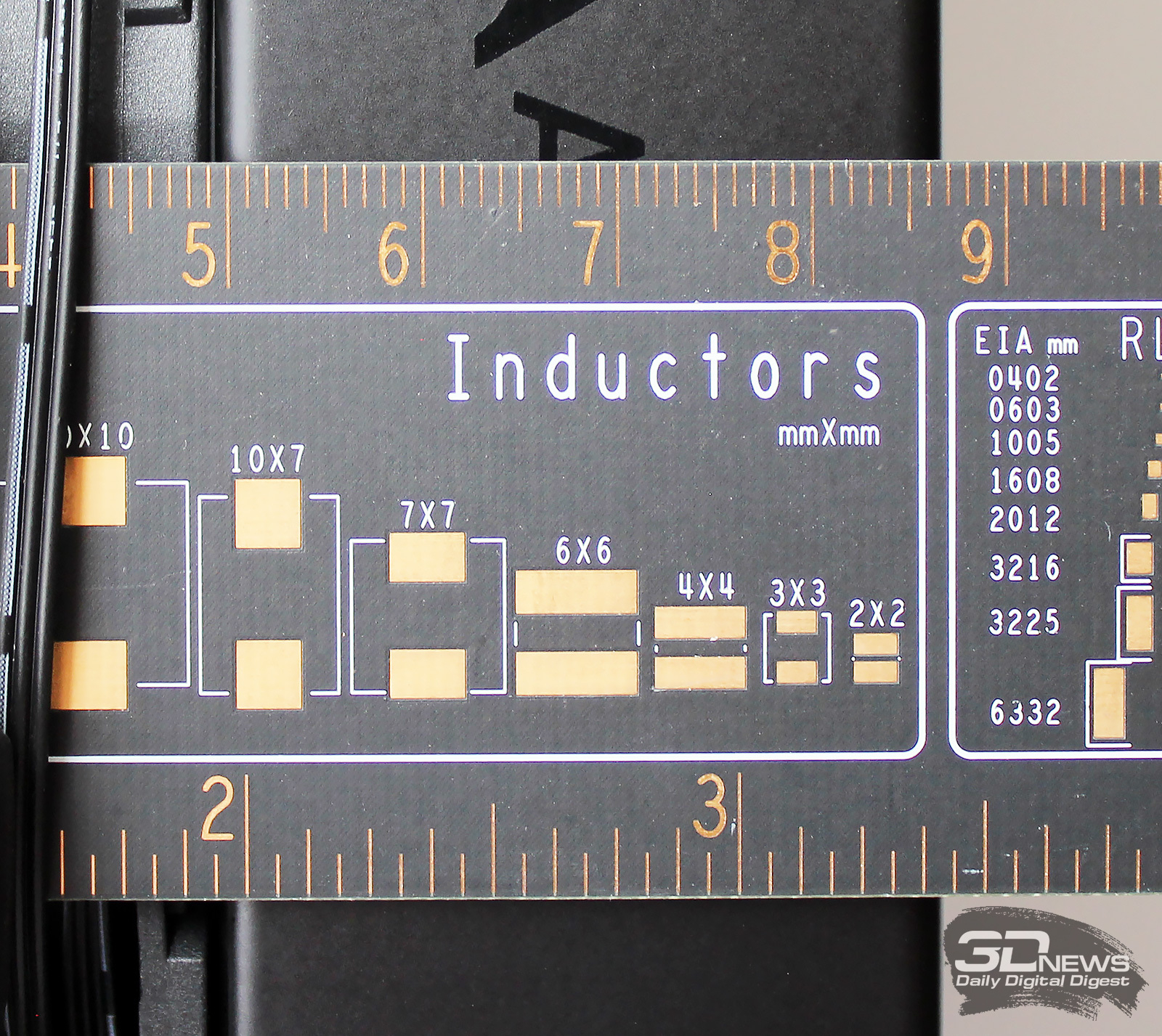

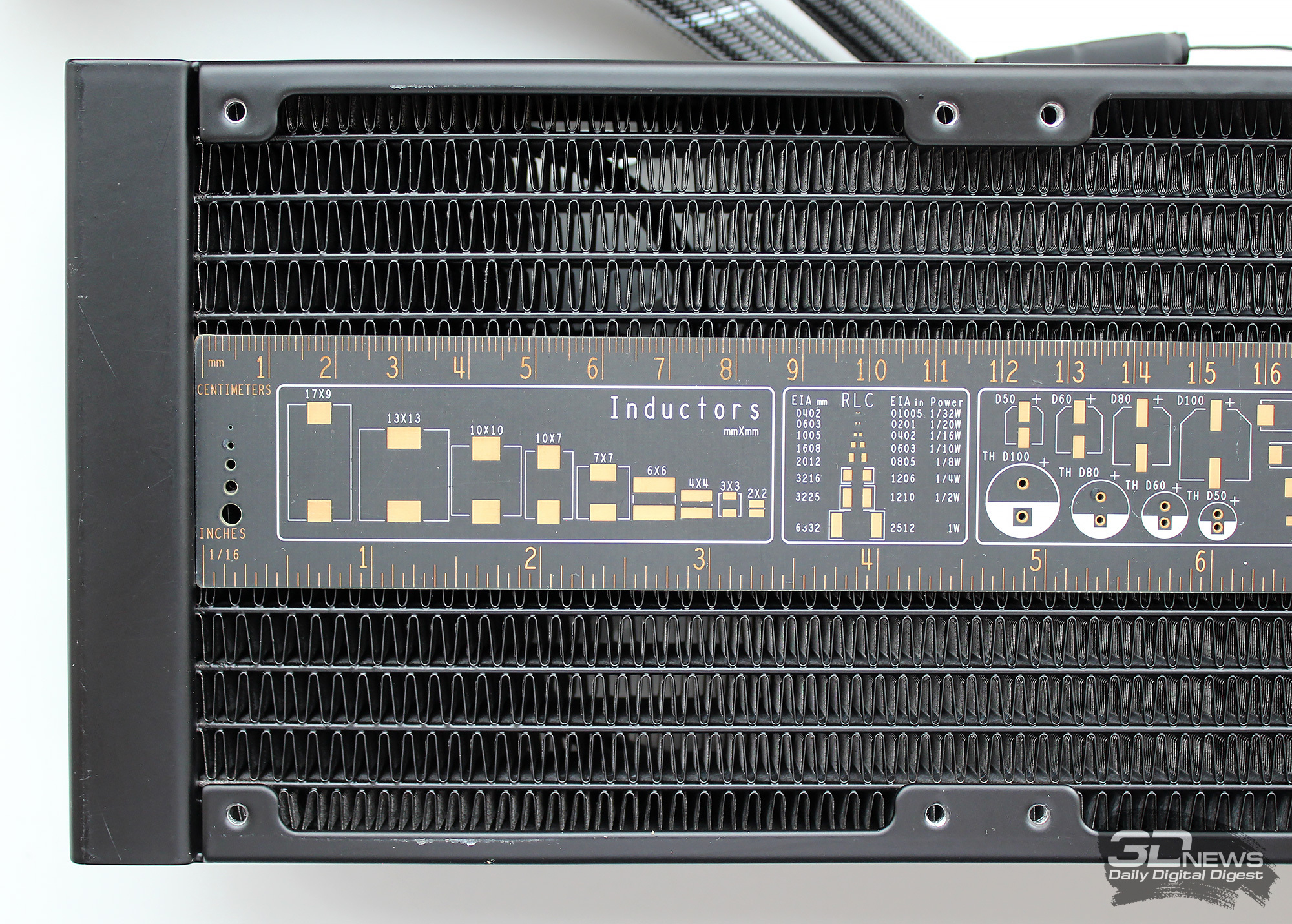

Число каналов в радиаторе равно 12, а расставлены они с расстоянием 7 мм друг от друга. Плотность рёбер составляет 15 FPI – невысокое значение для AiO СЖО.

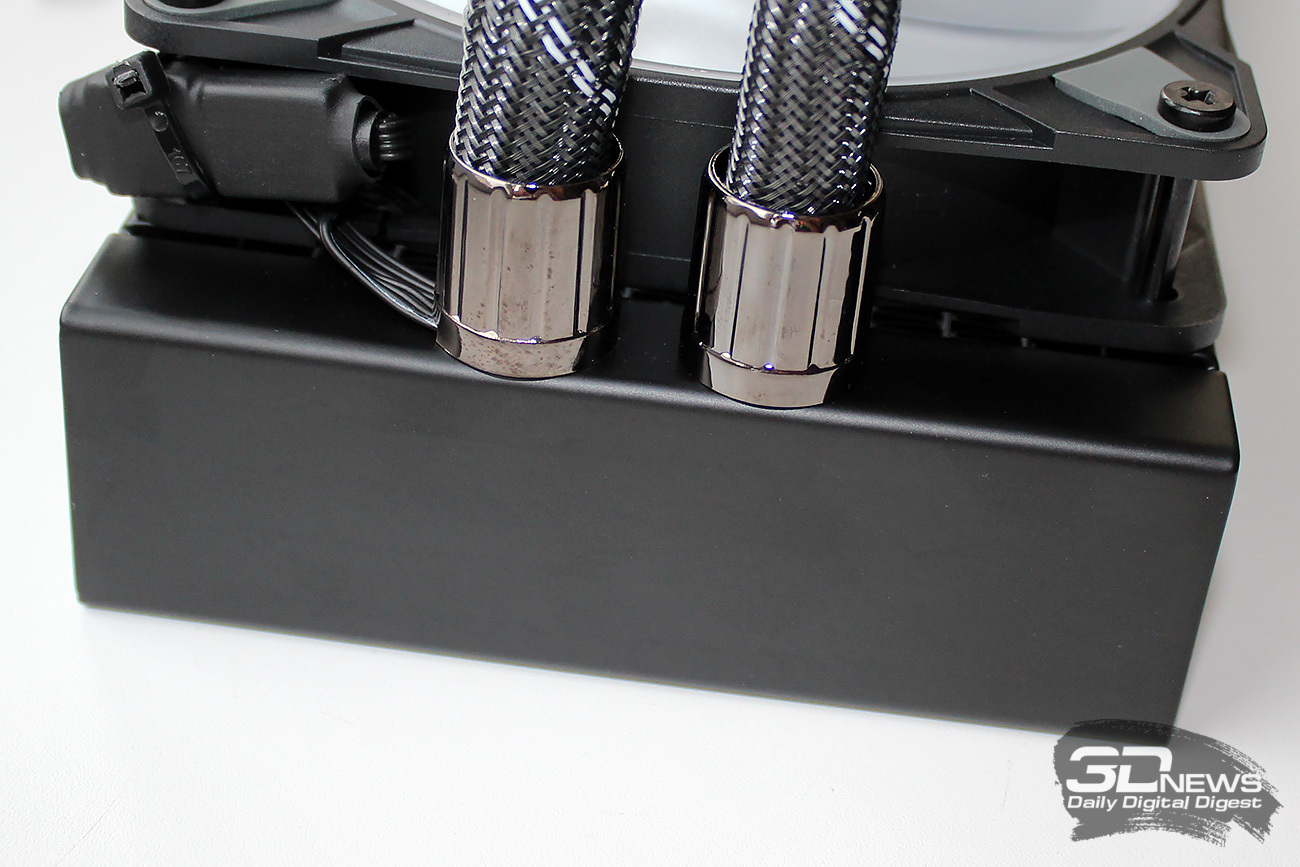

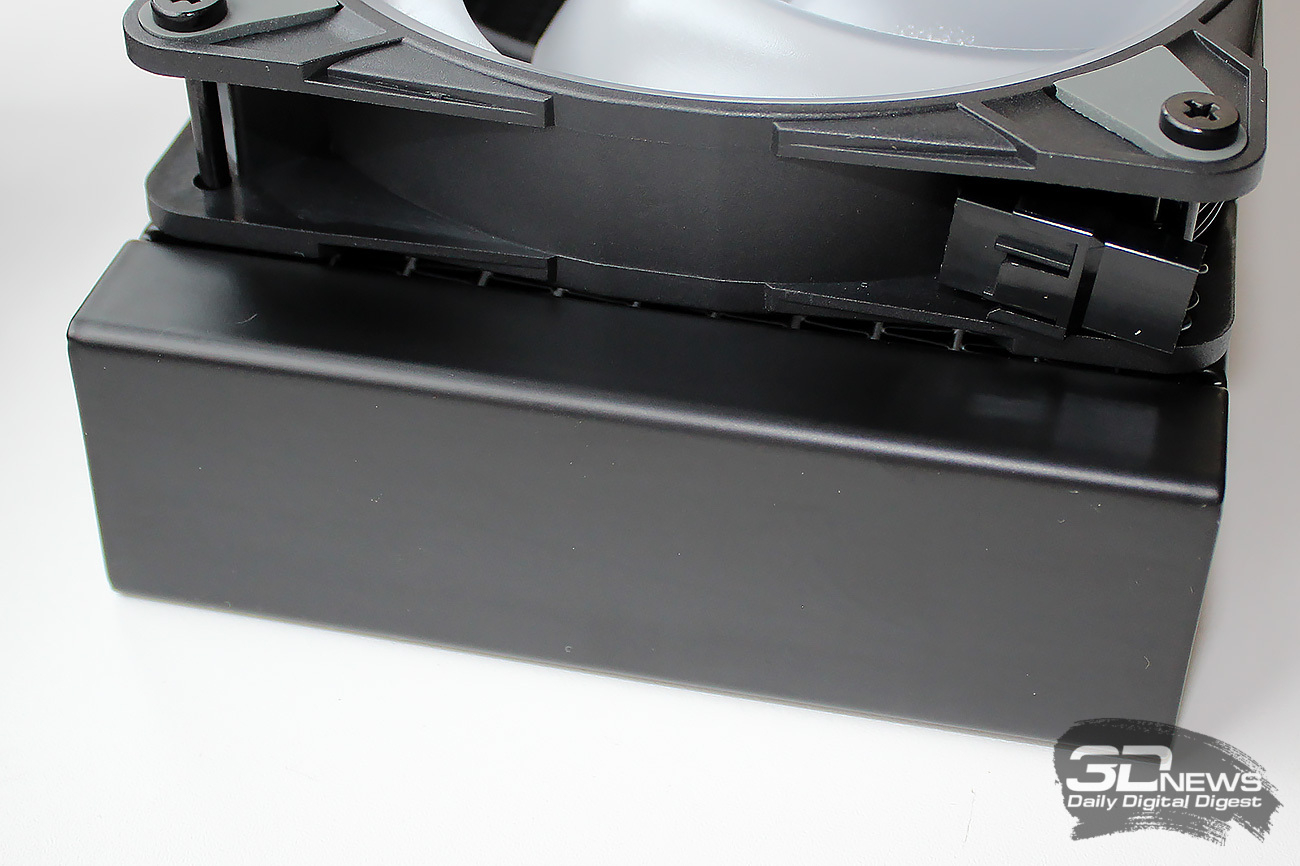

С торцов радиатора сделаны 20-мм утолщения, на одном из которых выведены два фитинга с опрессованными шлангами.

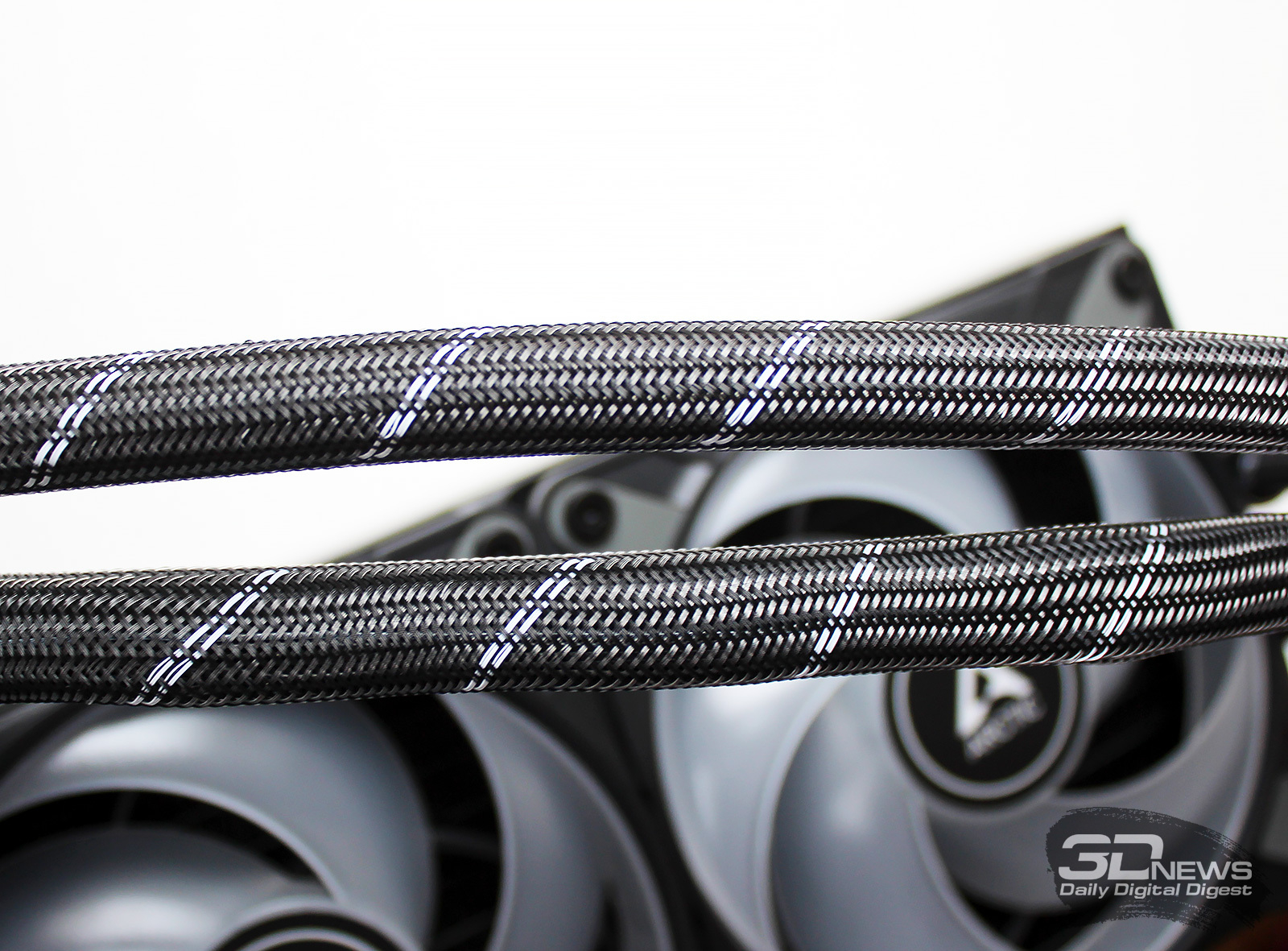

Шланги имеют синтетическую оплётку с вшитыми в неё белыми нитями, которые, вопреки нашим ожиданиям, не подсвечиваются.

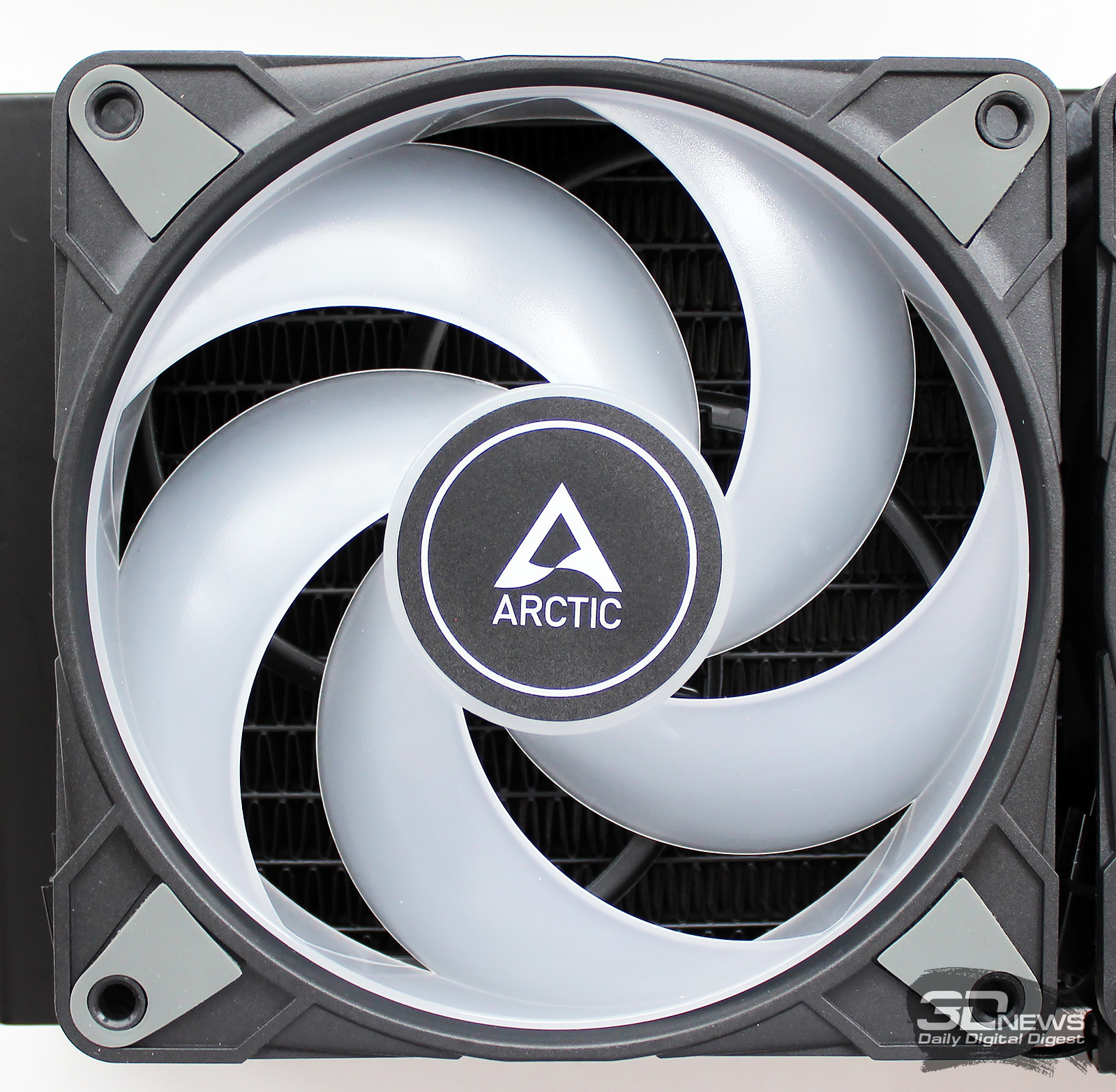

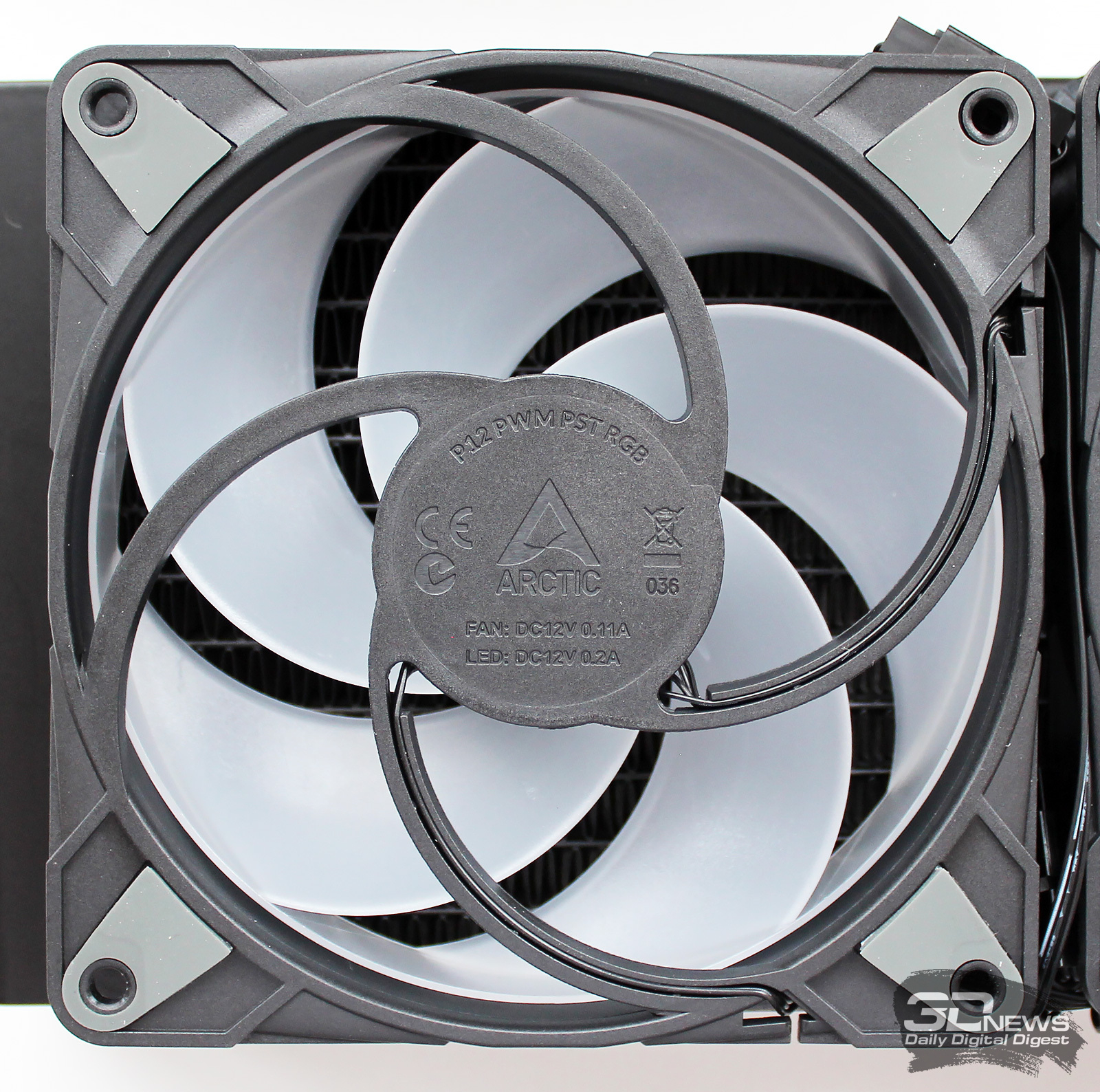

Система оснащается тремя вентиляторами Arctic P12 PWM PST RGB размерами 120 × 120 × 25 мм. Вентиляторы оснащены пятилопастными крыльчатками диаметром 110 мм, концы лопастей которых соединены (можно сказать, они запаяны в кольцо).

По мнению разработчиков, такие оригинальные крыльчатки позволяют вентиляторам развивать более высокое статическое давление и при этом шуметь меньше классических вентиляторов с открытыми лопастями крыльчатки. Вентиляторы соединены последовательно, то есть скорость их вращения регулируется синхронно широтно-импульсной модуляцией (ШИМ) в диапазоне от 200 до 1800 об/мин. Максимальный воздушный поток одного вентилятора может достигать 48,8 CFM, а статическое давление – 1,85 мм H₂O. Уровень шума, измеряемый компанией Arctic в сонах, не должен превышать 0,3 сона (примерно 24 дБА).

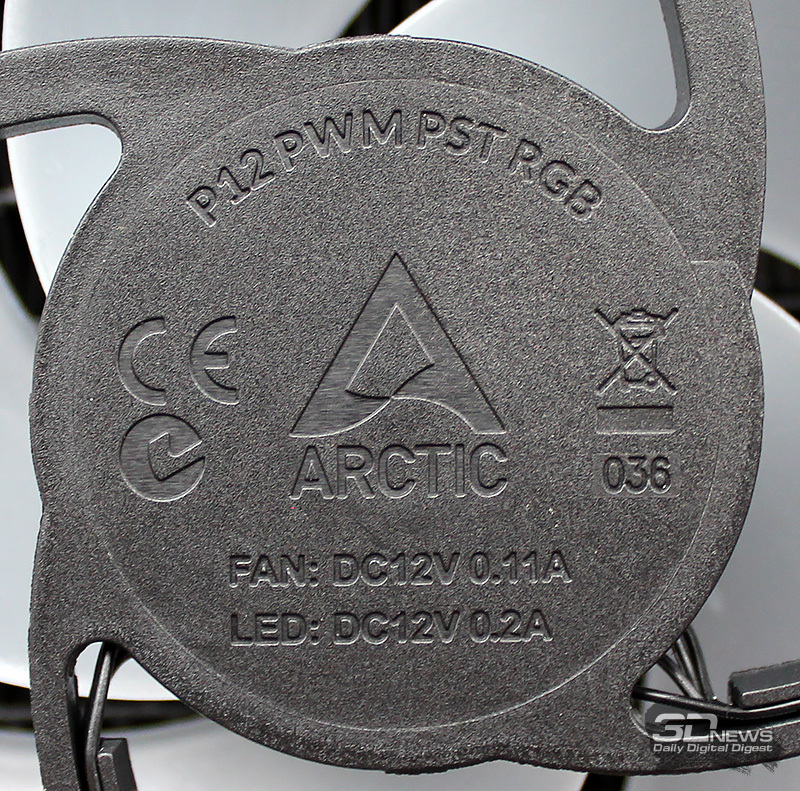

На пластиковом статоре диаметром 42 мм выштампованы название модели вентилятора с логотипом компании-производителя и электрические характеристики. С активированной подсветкой на максимальной скорости потребление одного вентилятора не должно превышать 3,72 Вт. Стартовое напряжение равно 5,1-5,2 В.

Подшипник у вентиляторов гидродинамический, но по каким-то причинам Arctic не указывает срок его службы.

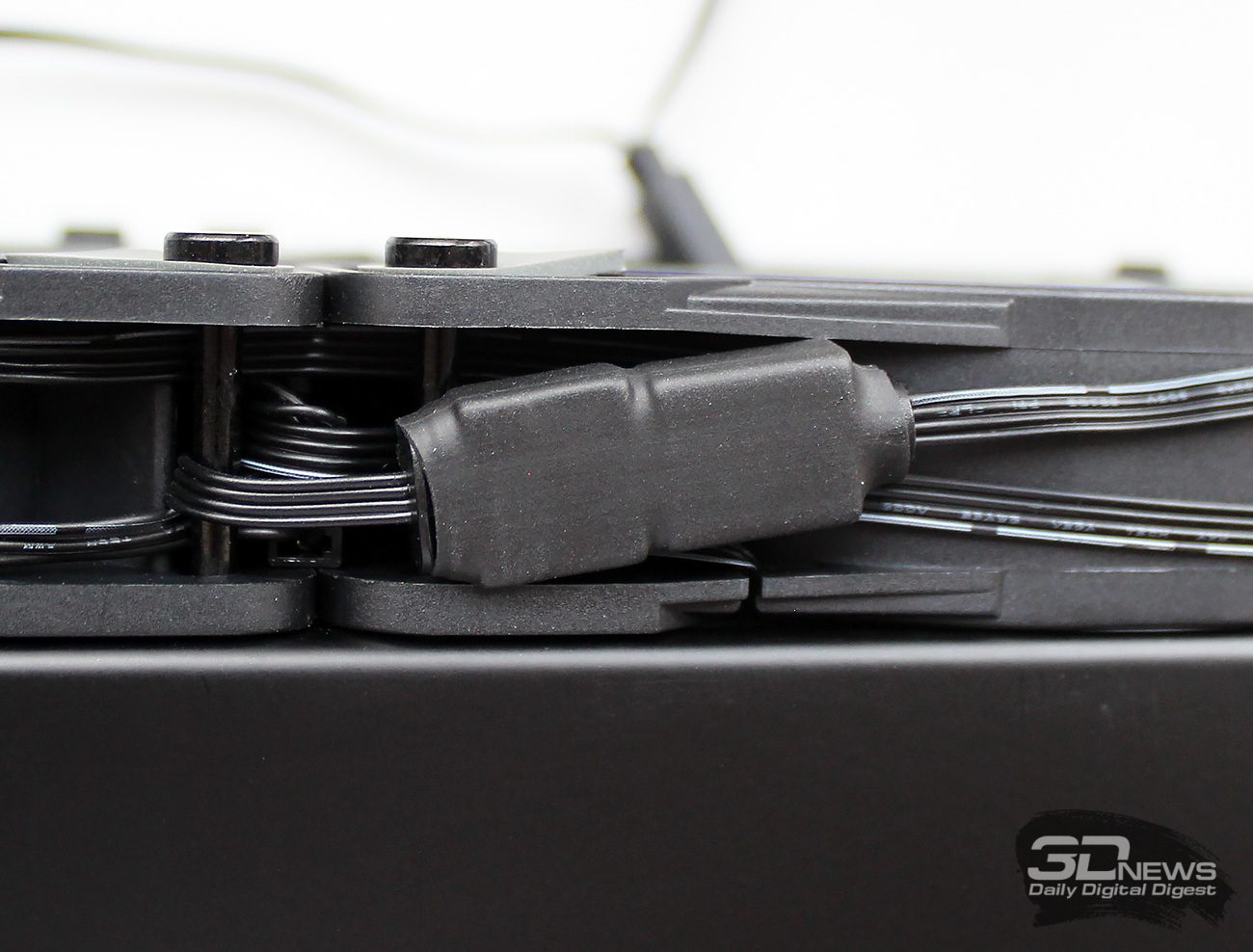

Вентиляторы последовательно соединены одним кабелем, который уходит в оплётку шлангов и подключён к помпе, поэтому отдельного подключения для них не требуется. Такое же подключение и у кабелей подсветки вентиляторов.

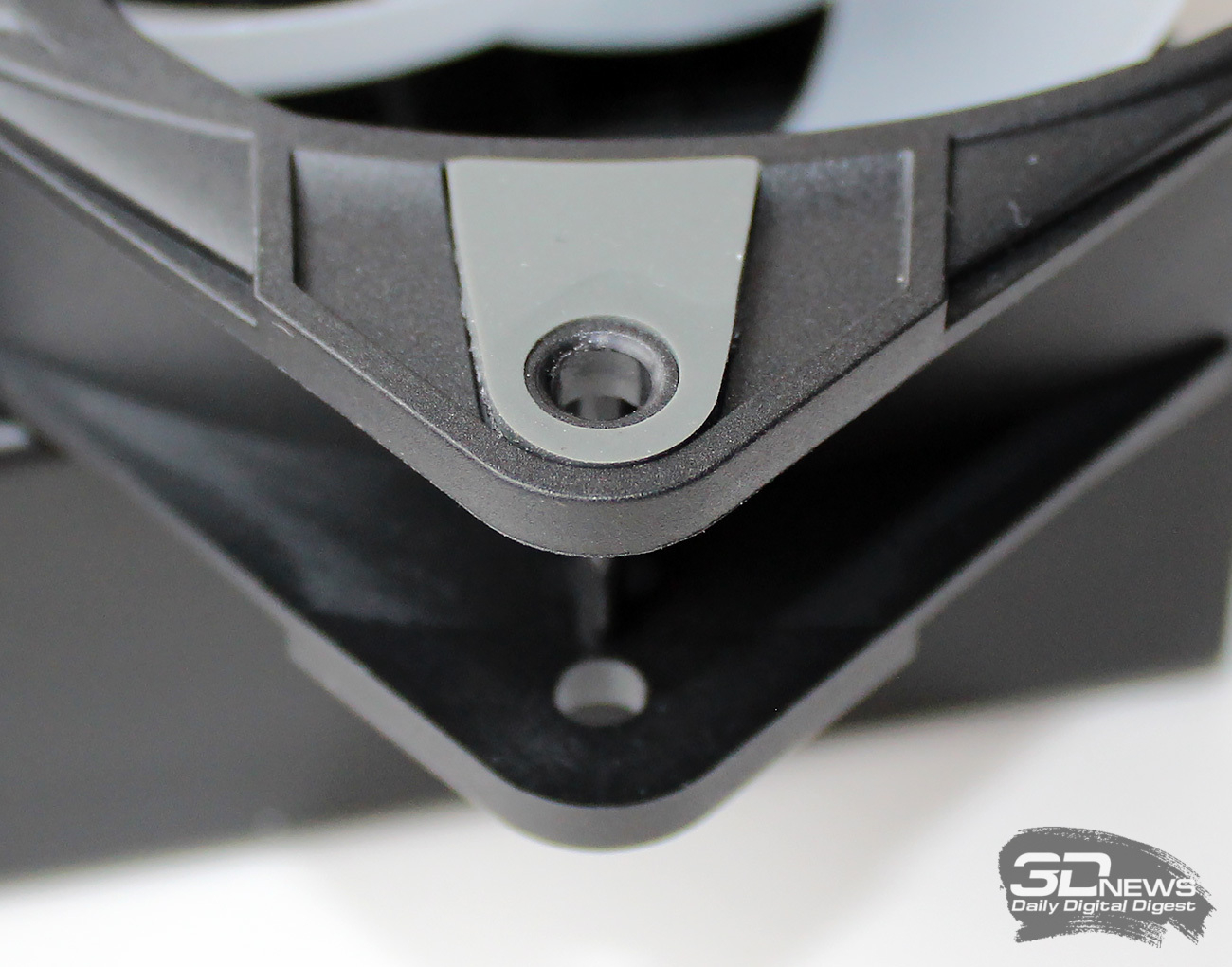

В углах рамки вентиляторов есть резиновые демпферы для гашения вибраций. Правда, здесь они сравнительно жёсткие.

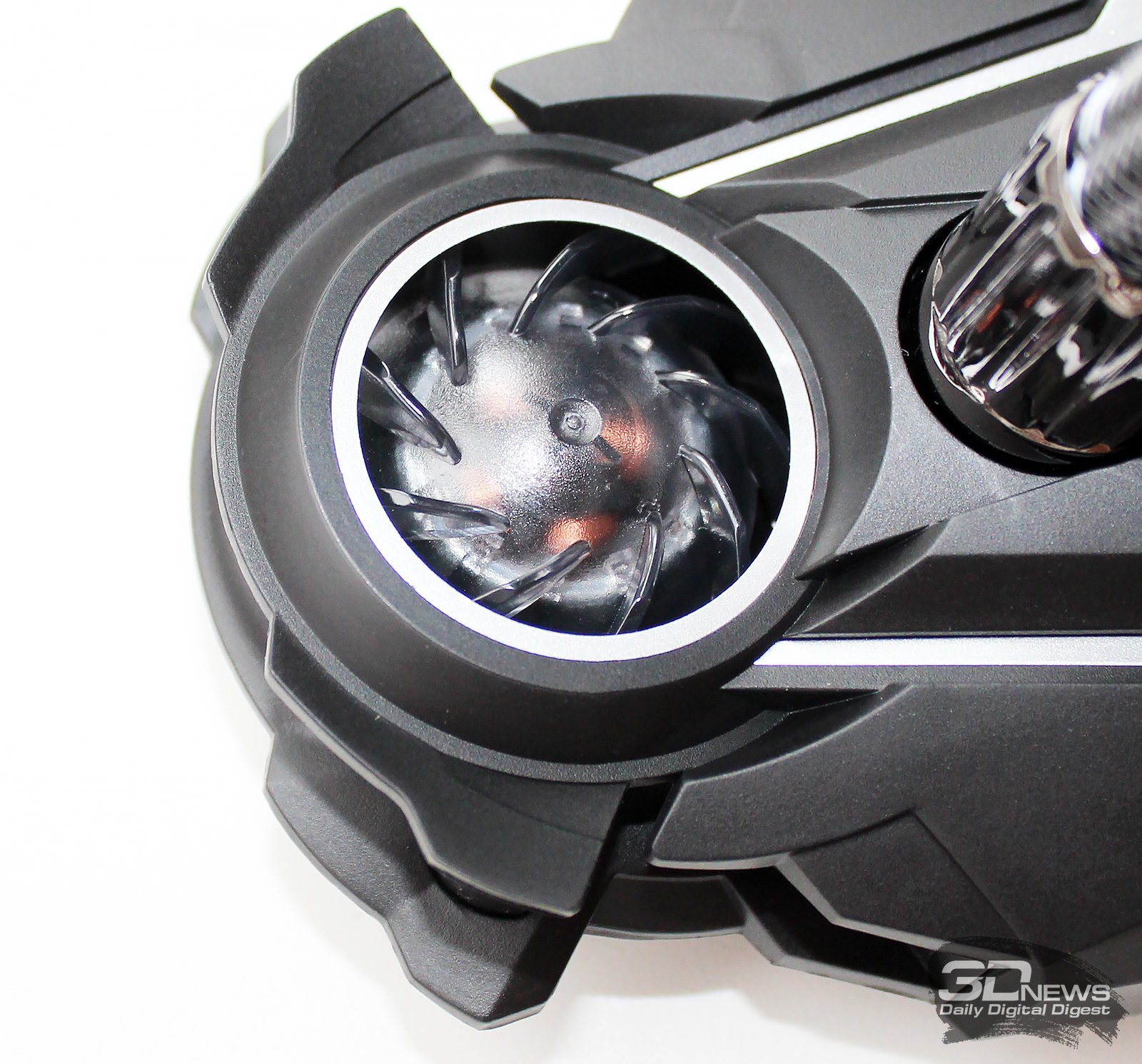

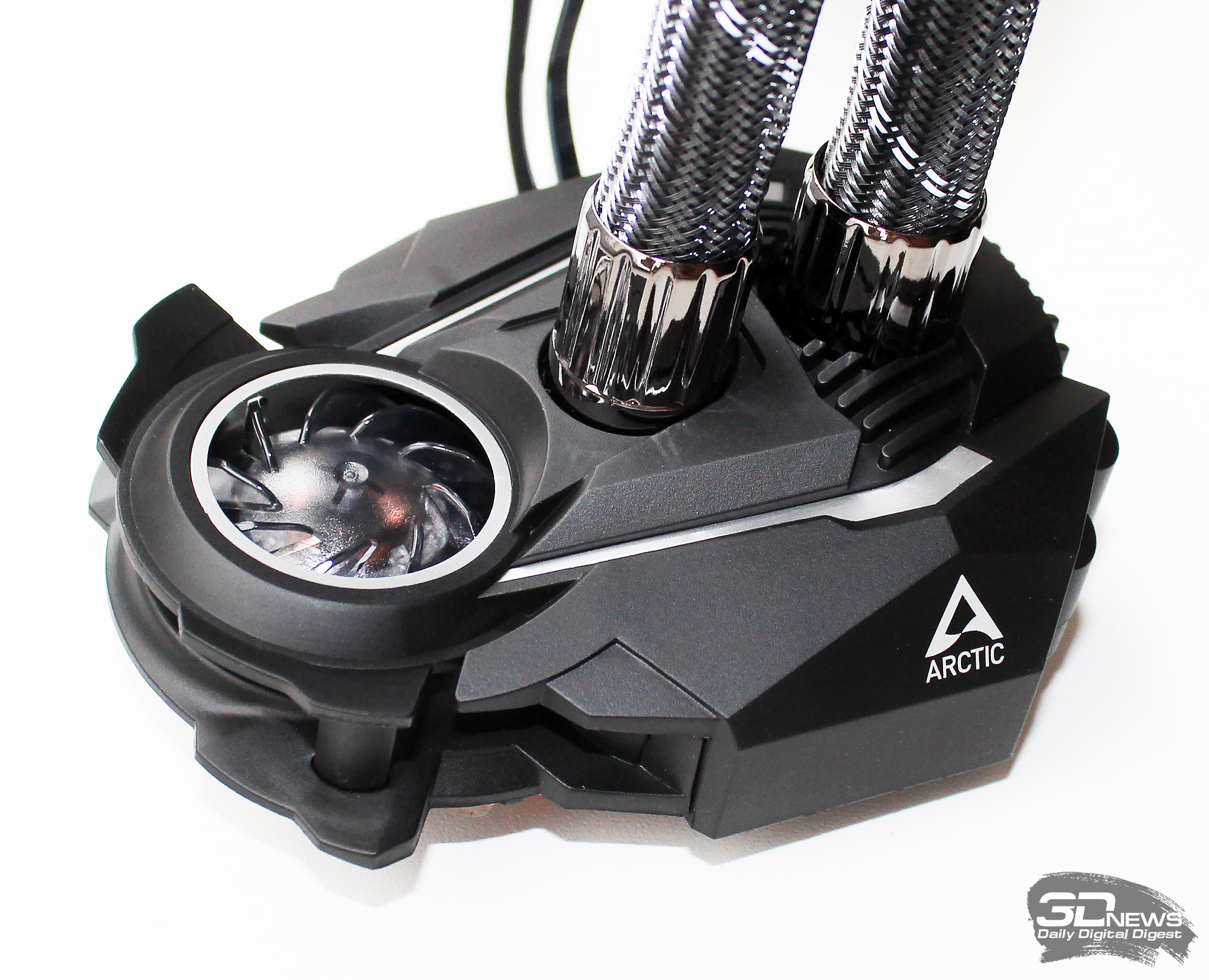

Блок помпы с водоблоком в новой Liquid Freezer II 360 RGB не изменился, хотя в маленький вентилятор с прозрачной крыльчаткой так и напрашивается подсветка.

Напомним, что данный вентилятор предназначен для охлаждения элементов силовых цепей материнской платы и что скорость его вращения изменяется автоматически при помощи ШИМ в диапазоне от 1000 до 3000 об/мин.

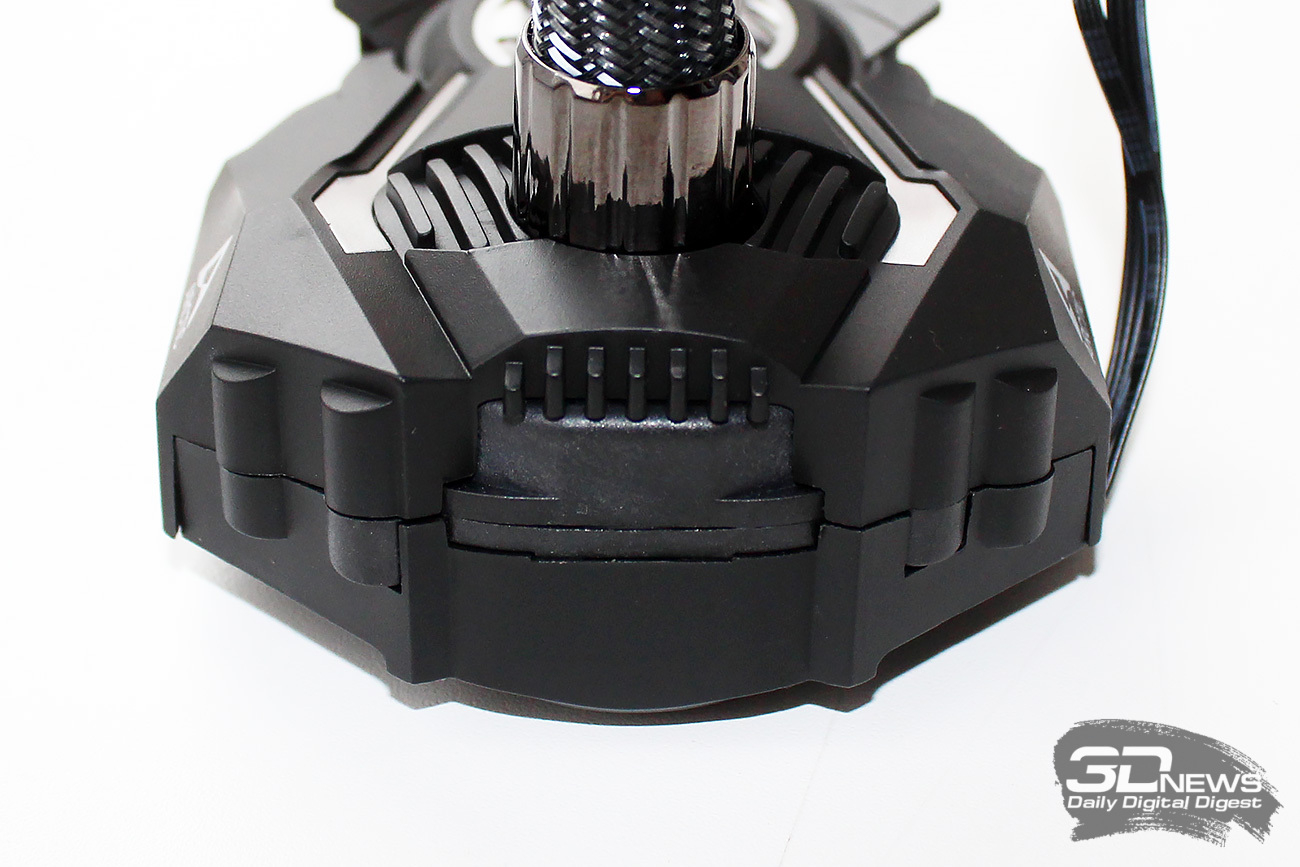

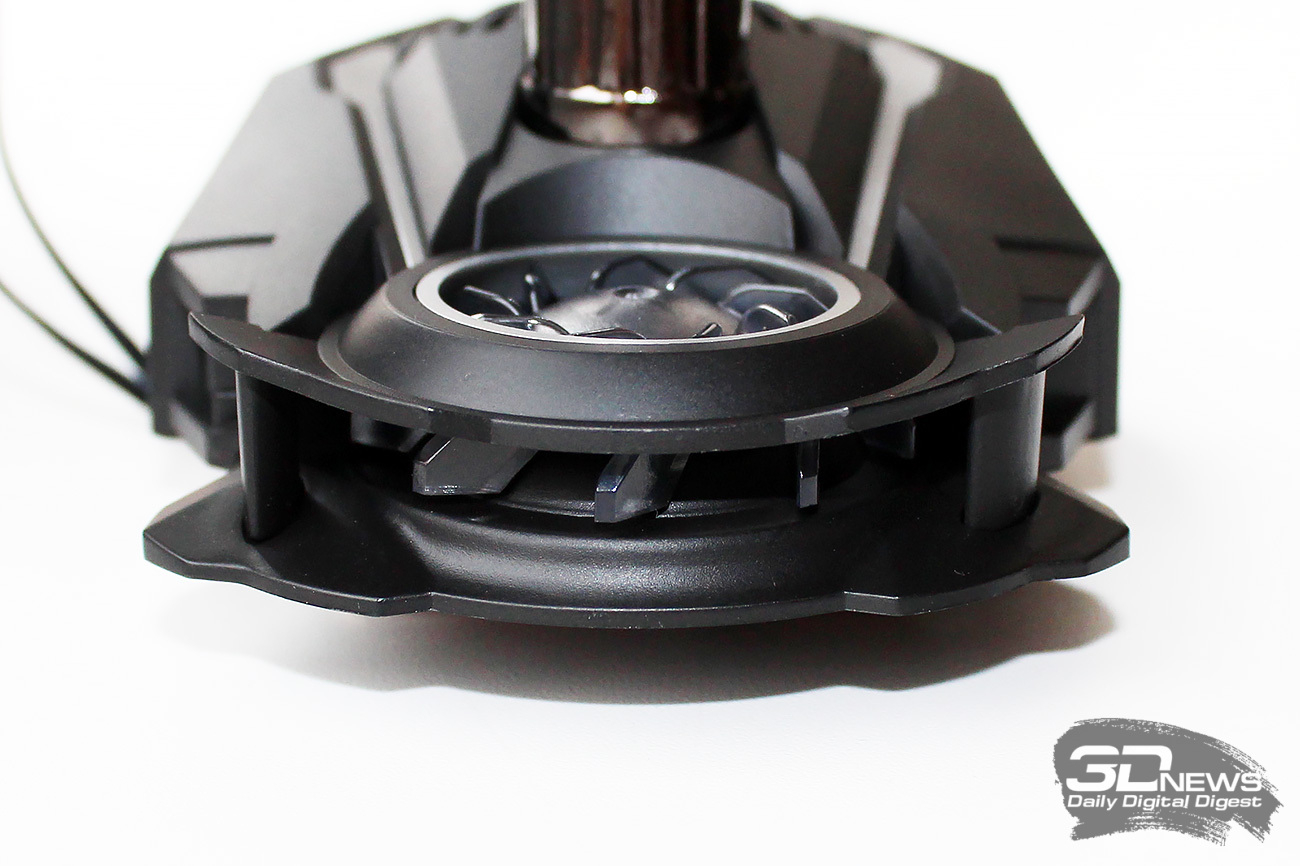

Вентилятор забирает воздух сверху и выбрасывает его с торцов корпуса.

Что касается помпы, то о ней практически ничего не известно, не считая скорости вращения ротора, которая также регулируется ШИМ и изменяется в диапазоне от 800 до 2000 об/мин.

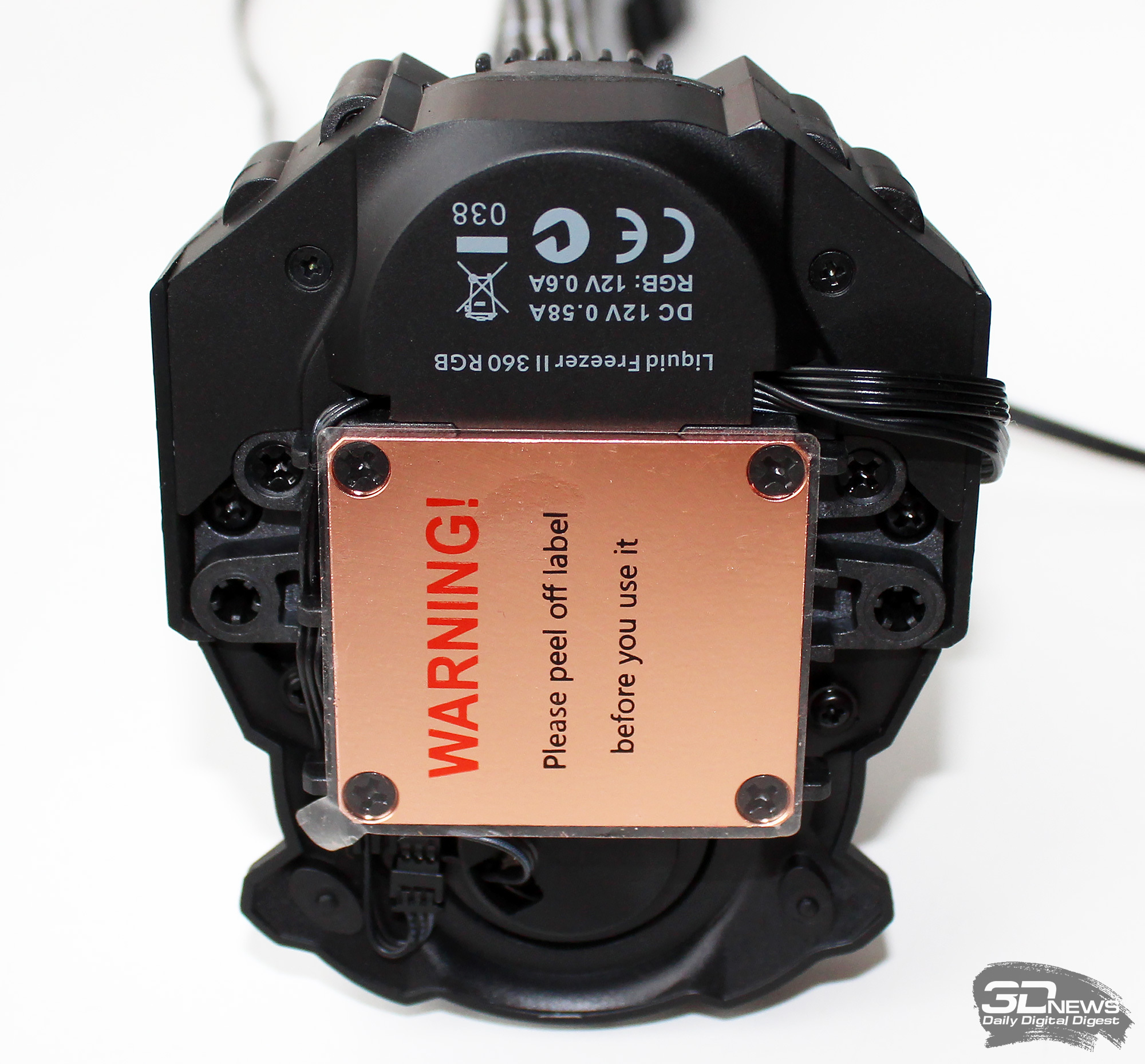

Размеры подошвы медного водоблока составляют 44 × 40 мм. Сам водоблок микроканальный, а контактная поверхность защищена плёнкой.

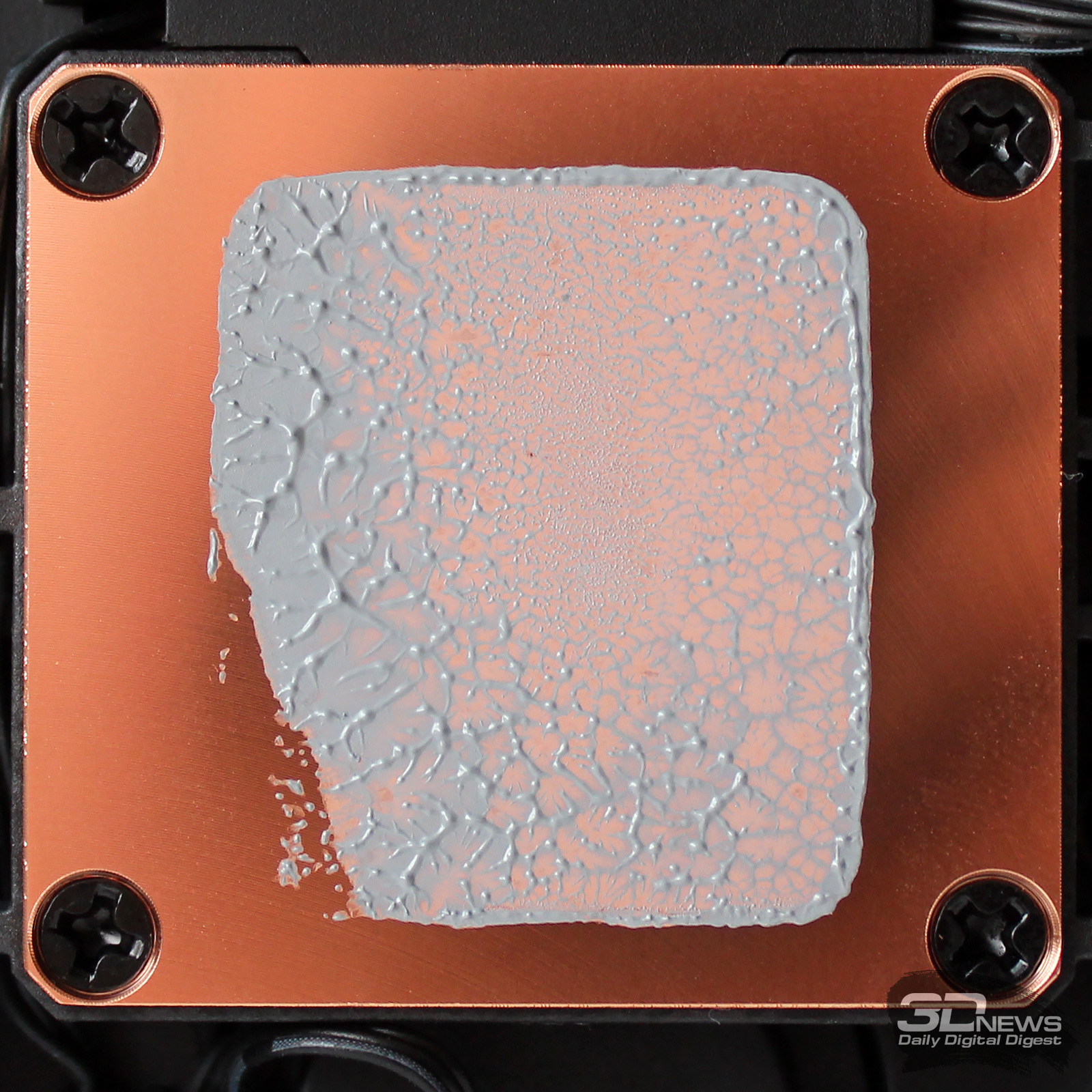

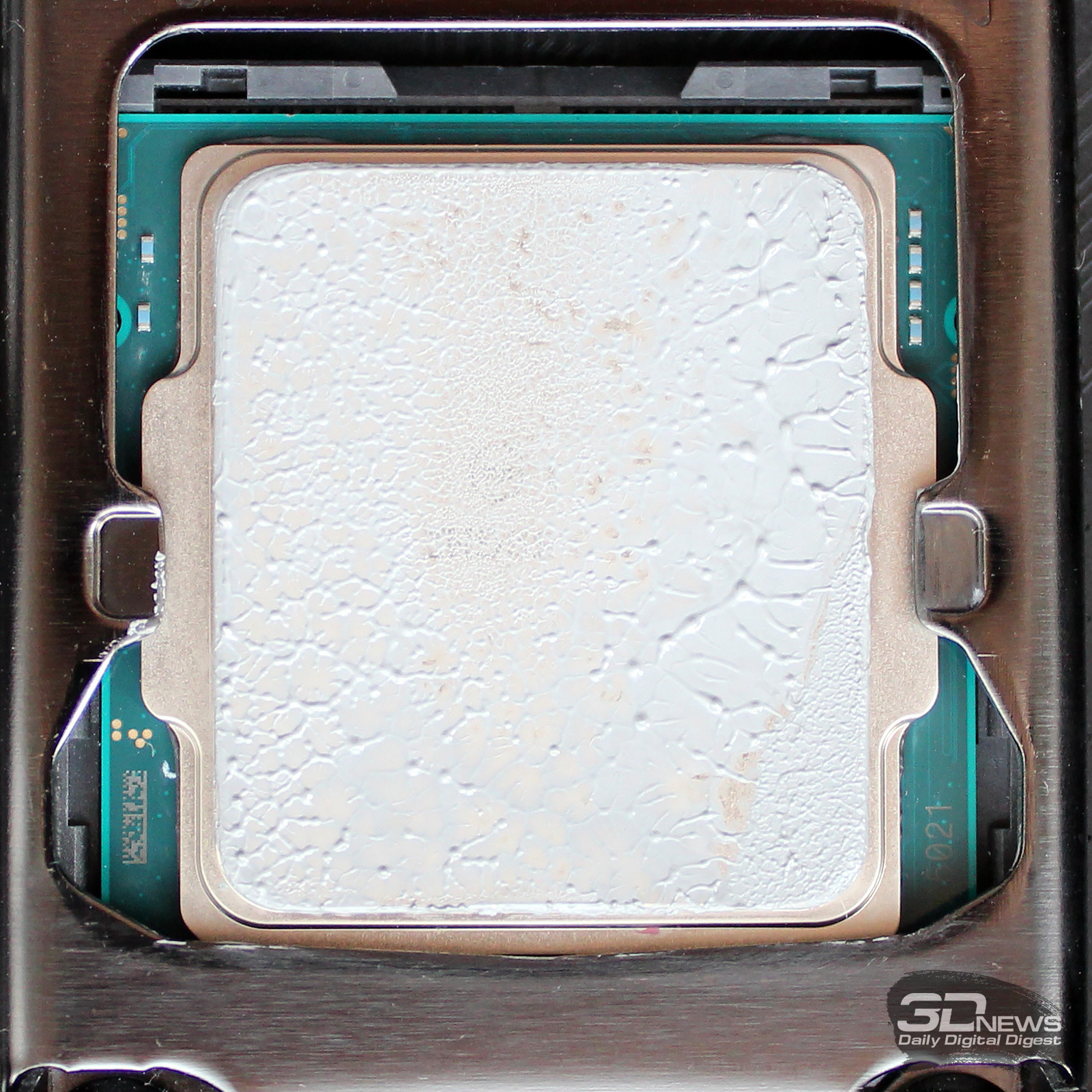

Обработано основание достаточно качественно, пусть и без зеркальной шлифовки. К его ровности также нет претензий, хотя при первой проверке у нас не получилось удачно установить водоблок на процессор LGA1200 – один угол водоблока не контактировал с теплораспределителем процессора (вот почему мы всегда рекомендуем затягивать винты равномерно).

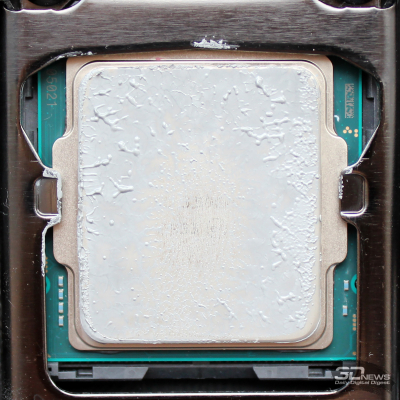

При повторной установке с затягиванием каждого из четырёх прижимных винтов по одному витку резьбы пятно контакта уже получилось с 100%-м покрытием.

⇡#Совместимость и установка

Как и другие СЖО Arctic серии Liquid Freezer II, новую Liquid Freezer II 360 RGB можно установить на процессоры AMD конструктивного исполнения Soсket AM4 и процессоры Intel конструктивных исполнений LGA115(х)/2011(v3)/2066/1200. Процесс установки также не претерпел никаких изменений. Кратко опишем последовательность действий на примере платы с LGA1200.

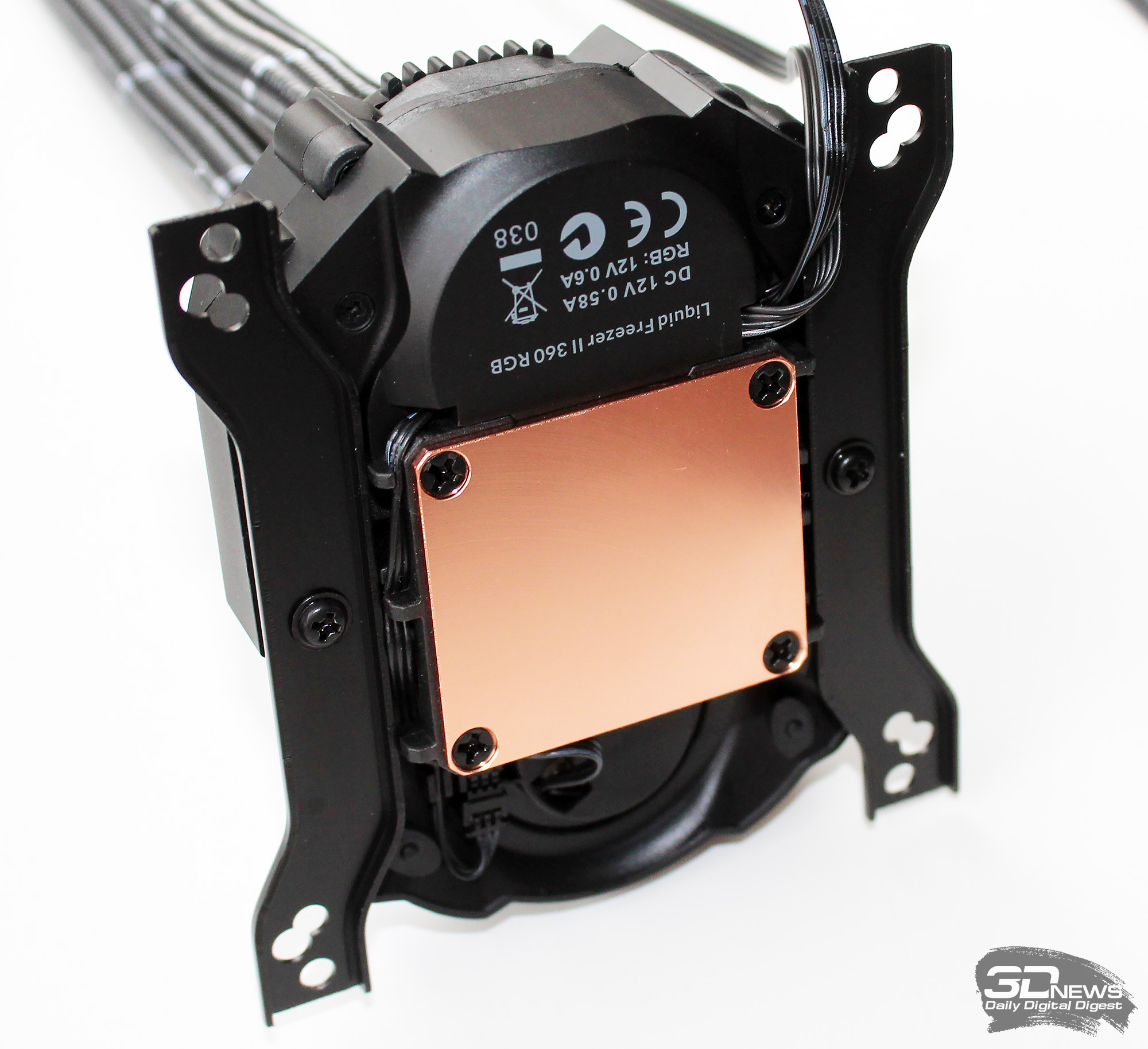

Перед установкой водоблока на процессор к его основанию винтами приворачиваются две стальные направляющие (для AMD и Intel нужно использовать разные пары направляющих).

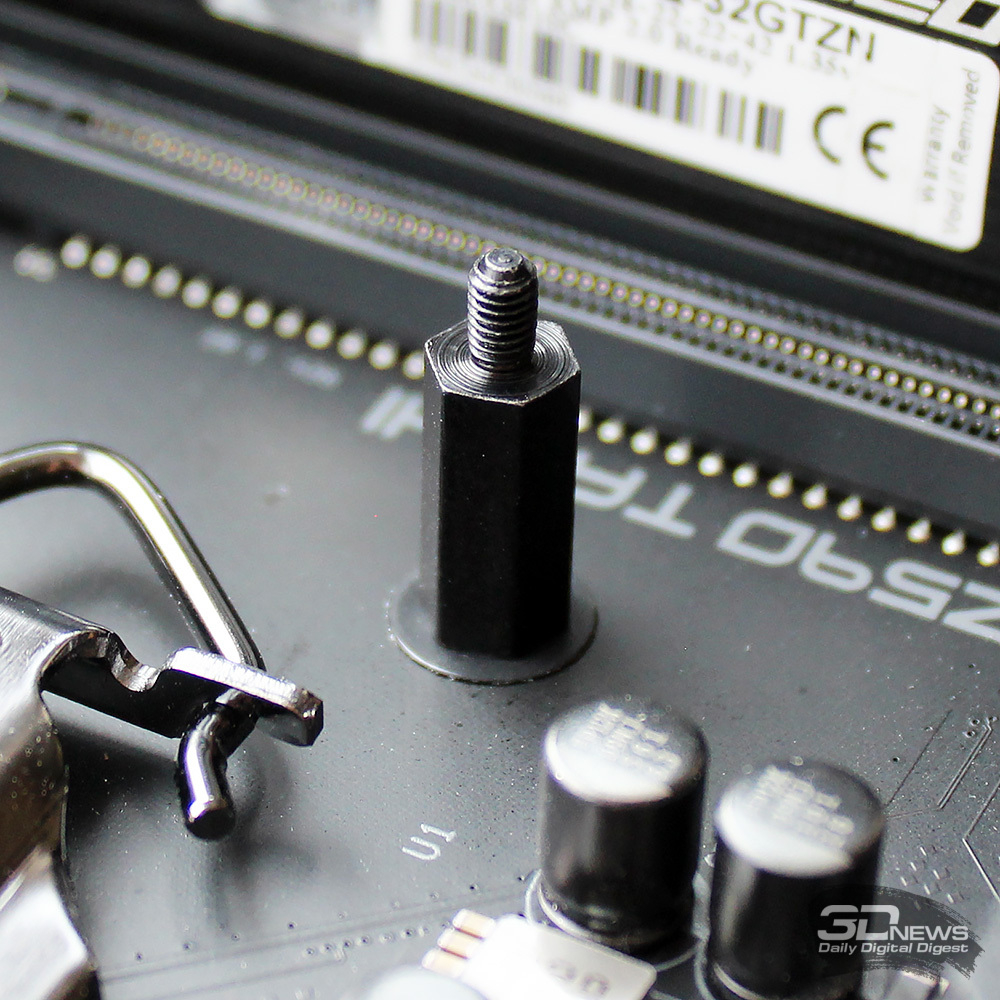

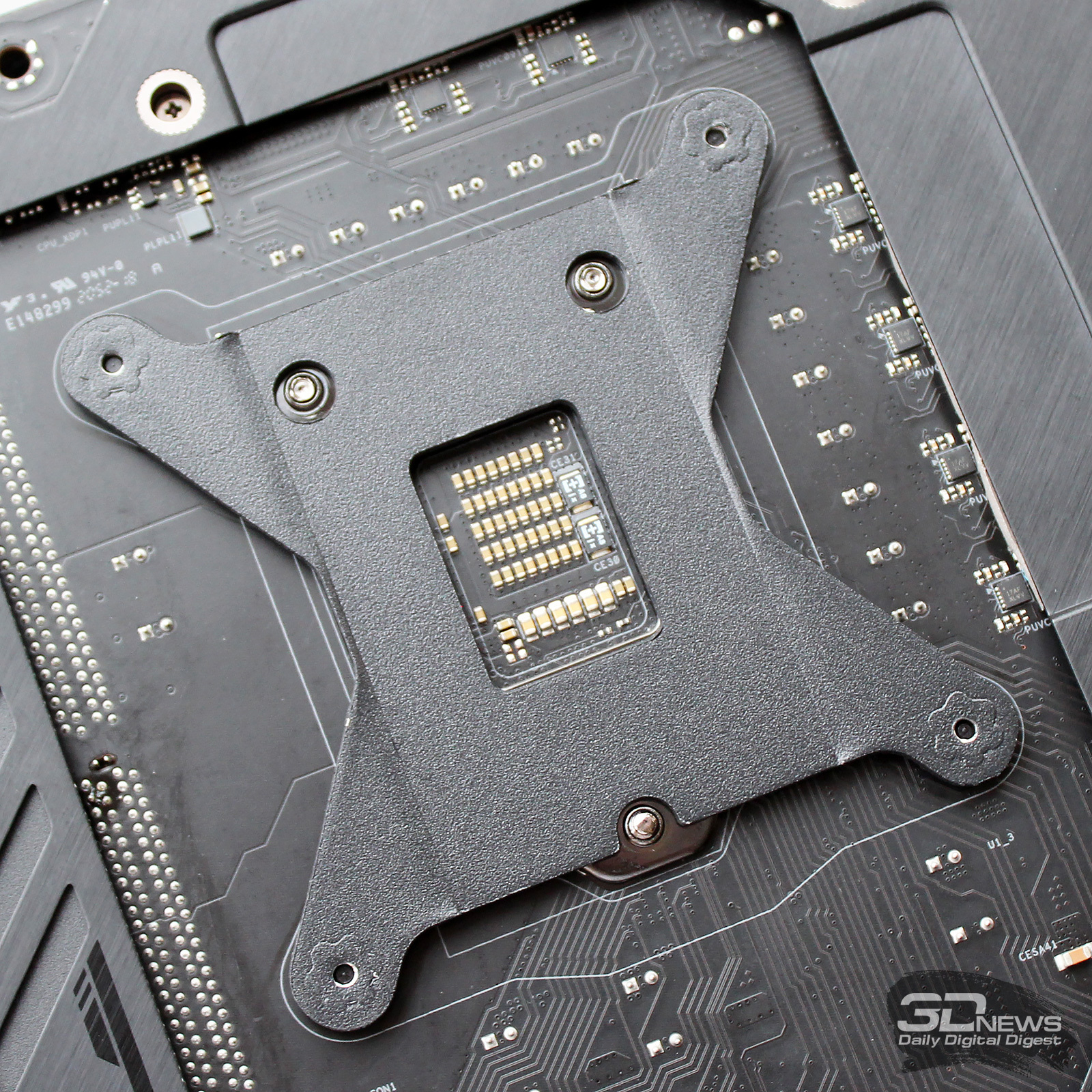

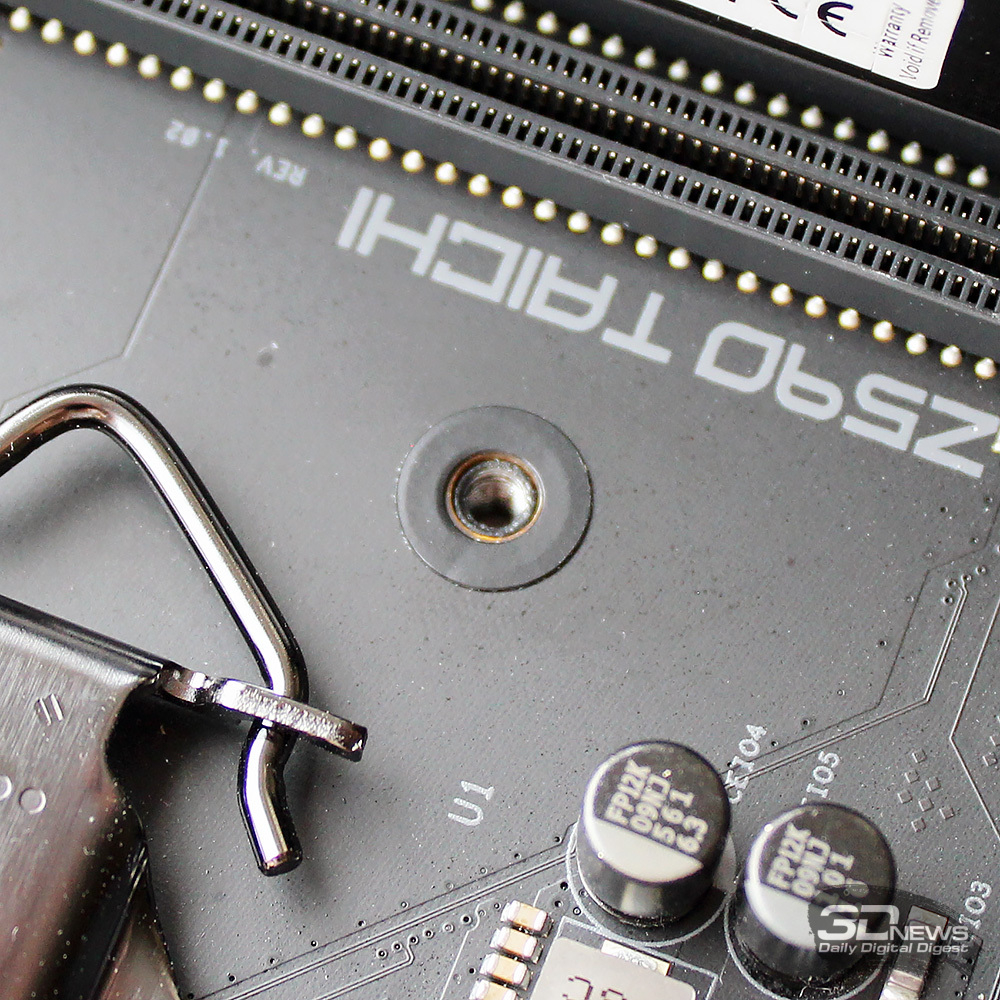

Затем на обратную сторону материнской платы устанавливается усилительная пластина (backplate), в отверстия которой вворачиваются шпильки с резьбой. Отметим, что шпильки стоит вворачивать через изоляционные шайбы, которые нужно заблаговременно приклеить на плату.

При этом backplate не имеет клеевой основы, поэтому её придётся придерживать рукой во время установки или положить плату на стол (то есть в момент установки она будет вне корпуса системного блока). Это единственный неудобный момент в установке.

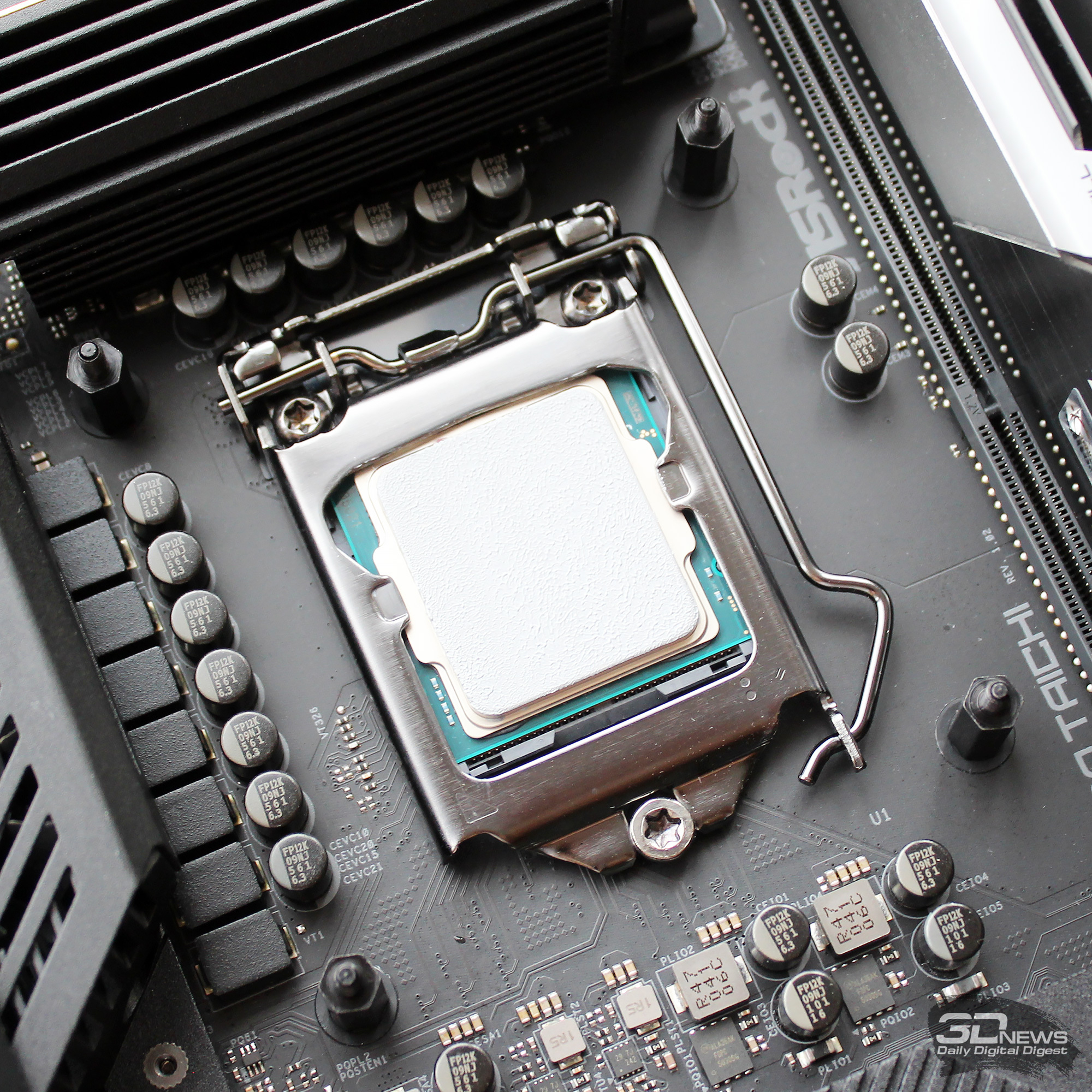

Ну вот и всё, остаётся только нанести термопасту и равномерно притянуть водоблок с помпой гайками с накатанной головкой. Затягивать их нужно до упора, усилие прижима высокое.

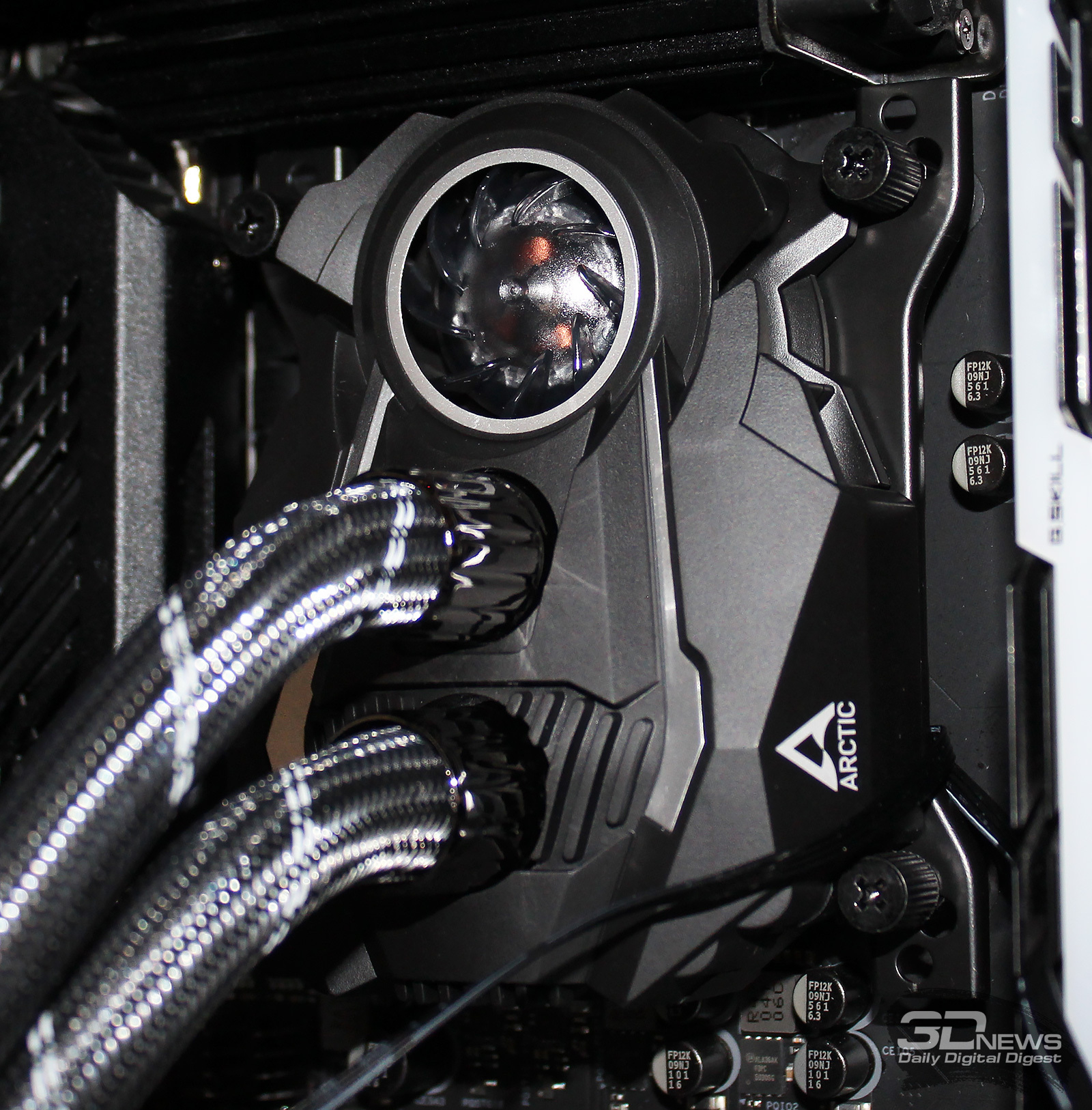

Что же касается радиатора с вентиляторами, то в нашем Thermaltake Core X71 мы разместили его на верхней стенке, направив воздушный поток за пределы корпуса.

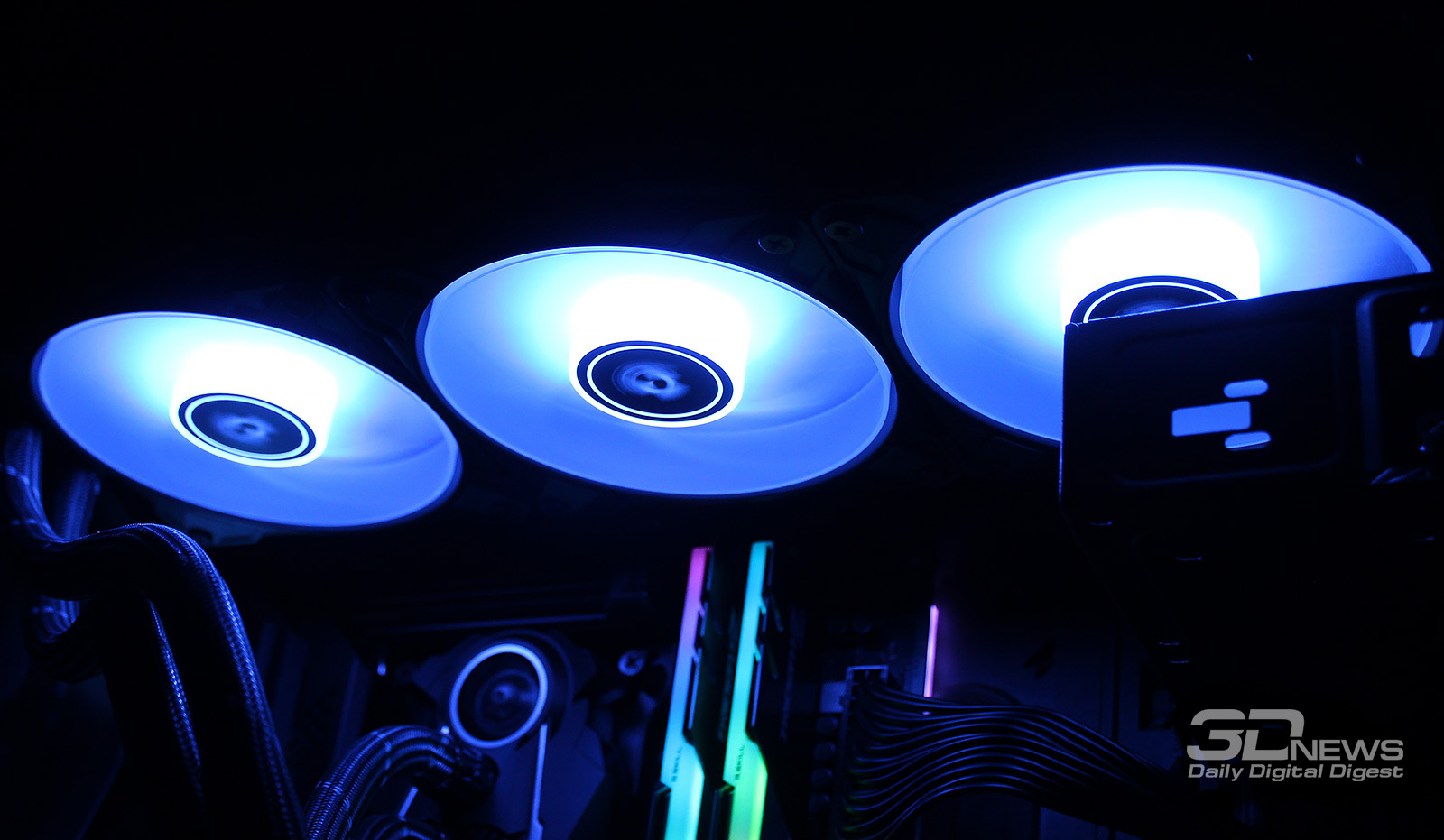

Подсветка вентиляторов очень красивая.

Плюс её можно настраивать как угодно с помощью входящего в комплект контроллера.

⇡#Тестовая конфигурация, инструментарий и методика тестирования

Оценка эффективности Arctic Liquid Freezer II 360 RGB и её соперника была проведена в корпусе системного блока на следующей конфигурации:

• материнская плата: ASRock Z590 Taichi (Intel Z590, LGA1200, BIOS 1.90 от 21.06.2021);
• центральный процессор: Intel Core i9-11900K 3,5-5,3 ГГц (Rocket Lake-S, 14++ нм, B0, 8 × 512 Kбайт L2, 16 Мбайт L3, TDP 125 Вт);
• термопаста на процессоре: Arctic MX-4 (8,5 Вт/(м·К);
• оперативная память: DDR4 2 × 8 Гбайт G.Skill TridentZ Neo 32GB (F4-3600C18Q-32GTZN), XMP 3600 МГц 18-22-22-42 CR2 при 1,35 В;
• видеокарта: NVIDIA GeForce RTX 2060 SUPER FE 8 Гбайт/256 бит, 1470-1650/14000 МГц;
• накопитель: Netac NVMe SSD 1 Тбайт (NT01N950E-001T-E4X);
• корпус: Thermaltake Core X71 (шесть 140-мм be quiet! Silent Wings 3 PWM [BL067], 990 об/мин, три – на вдув, три – на выдув);
• блок питания: Corsair AX1500i Digital ATX (1,5 кВт, 80 Plus Titanium), 140-мм вентилятор.

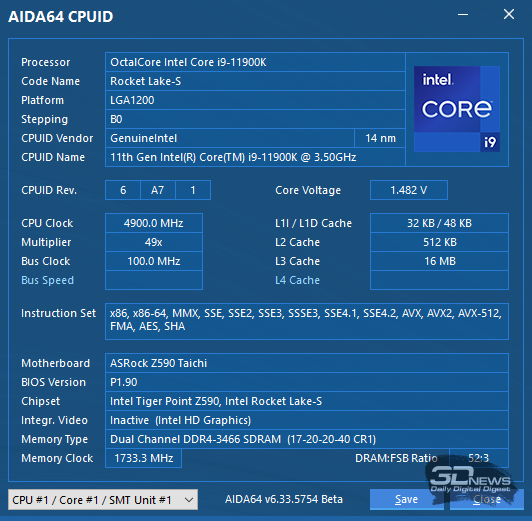

На первом этапе оценки эффективности систем охлаждения частота восьмиядерного процессора на BCLK 100 МГц при фиксированном в значении 49 множителе и установленной на первый (высший) уровень стабилизации функции Load-Line Calibration была зафиксирована на уровне 4,9 ГГц с повышением напряжения в BIOS материнской платы до 1,285 В.

Максимальный уровень TDP при таком разгоне CPU превышал отметку 230 ватт. Напряжение модулей оперативной памяти фиксировалось на уровне 1,362 В, а её частота составляла 3,466 ГГц с таймингами 17-20-20-40 CR1. Кроме перечисленного, в BIOS материнской платы были внесены ещё несколько изменений, относящихся к разгону процессора и оперативной памяти.

Тестирование было проведено в операционной системе Microsoft Windows 10 Pro версии 21H1 (19043.1165). Программное обеспечение, использованное для теста:

• Prime95 30.6 build 4 – для создания нагрузки на процессор (режим Small FFTs, два последовательных цикла по 13-14 минут без AVX-инструкций);

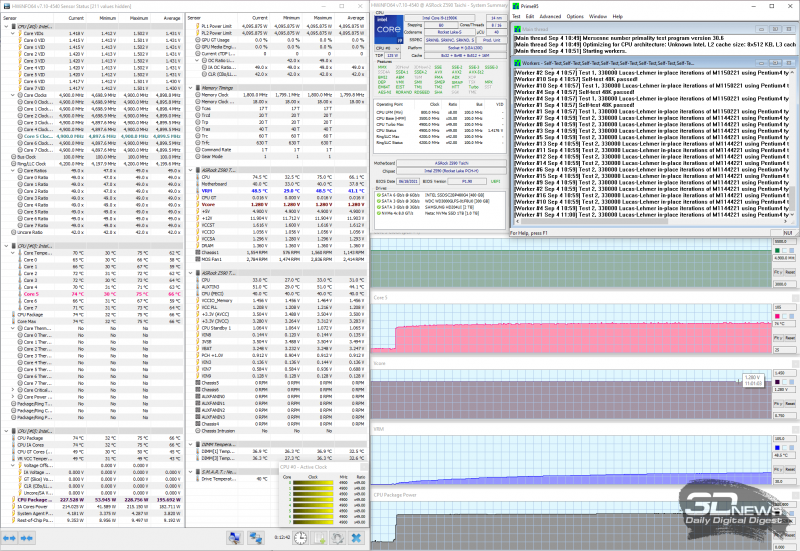

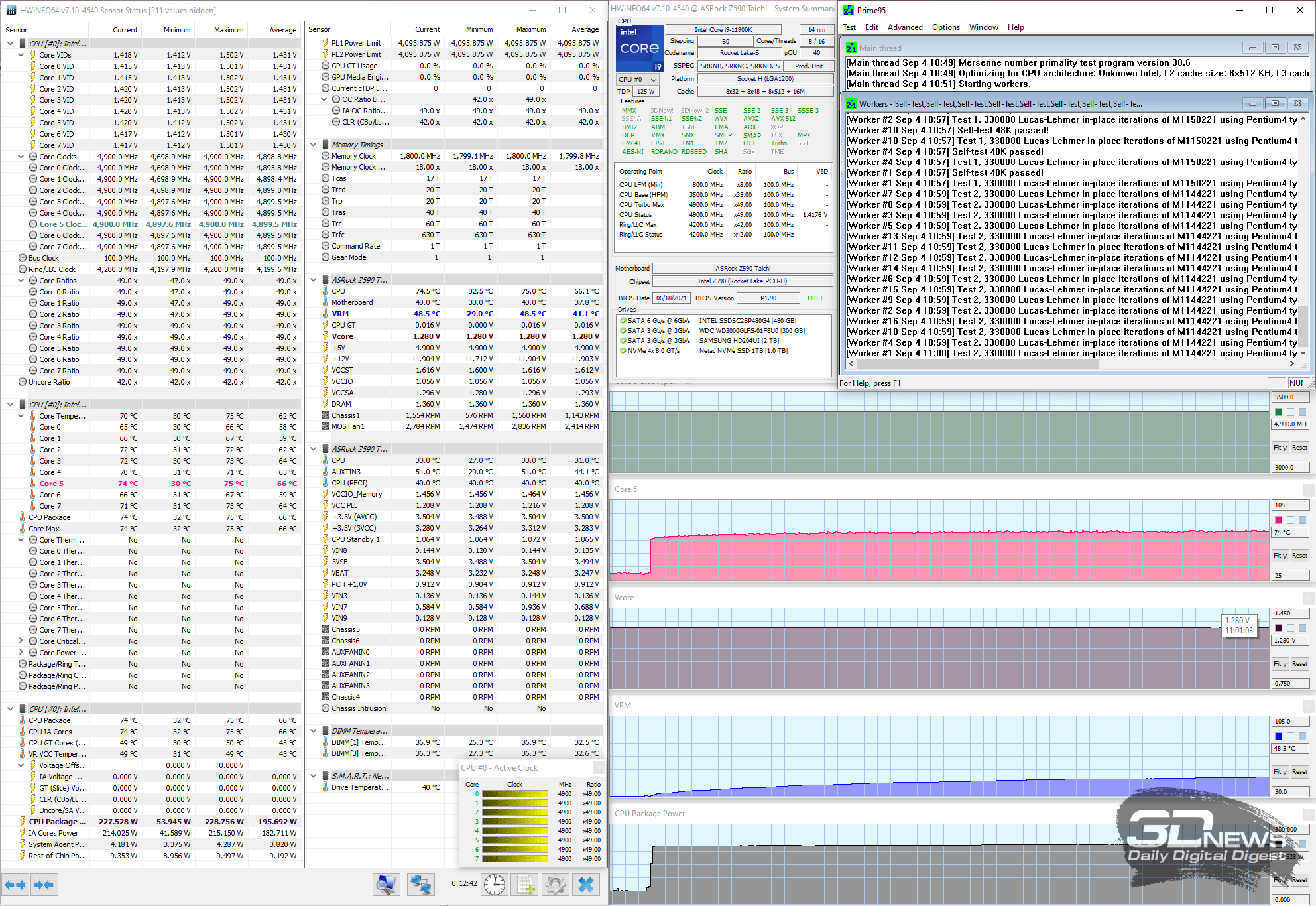

• HWiNFO64 7.10-4540 – для мониторинга температур и визуального контроля всех параметров системы.

Нагрузка на процессор создавалась двумя последовательными циклами Prime95. На стабилизацию температуры процессора между циклами отводилось по 14-15 минут. За окончательный результат, который вы увидите на диаграмме, принята максимальная температура наиболее горячего из восьми ядер центрального процессора в пике нагрузки и в режиме простоя, а также средняя температура по всем ядрам. Кроме этого, в отдельной таблице будут приведены температуры всех ядер процессора, их усреднённые значения и дельта температур между ядрами. Температура в помещении контролировалась установленным рядом с системным блоком электронным термометром с точностью измерений 0,1 °C и с возможностью почасового мониторинга изменения температуры в помещении за последние 6 часов. Во время данного тестирования температура колебалась в диапазоне 23,2–23,7 °C (дельта температуры учитывалась в результатах).

Измерение уровня шума систем охлаждения проводилось электронным шумомером «ОКТАВА-110А» в период от ноля до трёх часов ночи в полностью закрытой комнате площадью около 20 м² со стеклопакетами. Уровень шума измерялся вне корпуса системного блока, когда источником шума в комнате являлись только сама система охлаждения и её вентиляторы. Шумомер, зафиксированный на штативе, всегда располагался строго в одной точке на расстоянии ровно 150 мм от ротора вентилятора. Системы охлаждения размещались на самом углу стола на подложке из вспененного полиэтилена. Нижняя граница измерений шумомера составляет 22,0 дБА, а субъективно комфортный (просьба не путать с низким!) уровень шума систем охлаждения при измерениях с такого расстояния находится около отметки 36 дБА. За условно-низкий уровень шума мы принимаем значение 33 дБА.

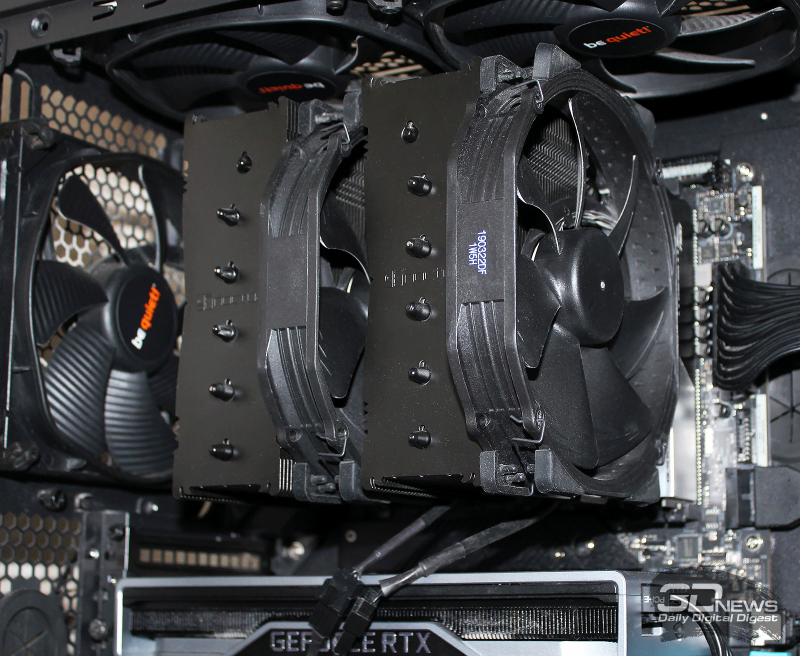

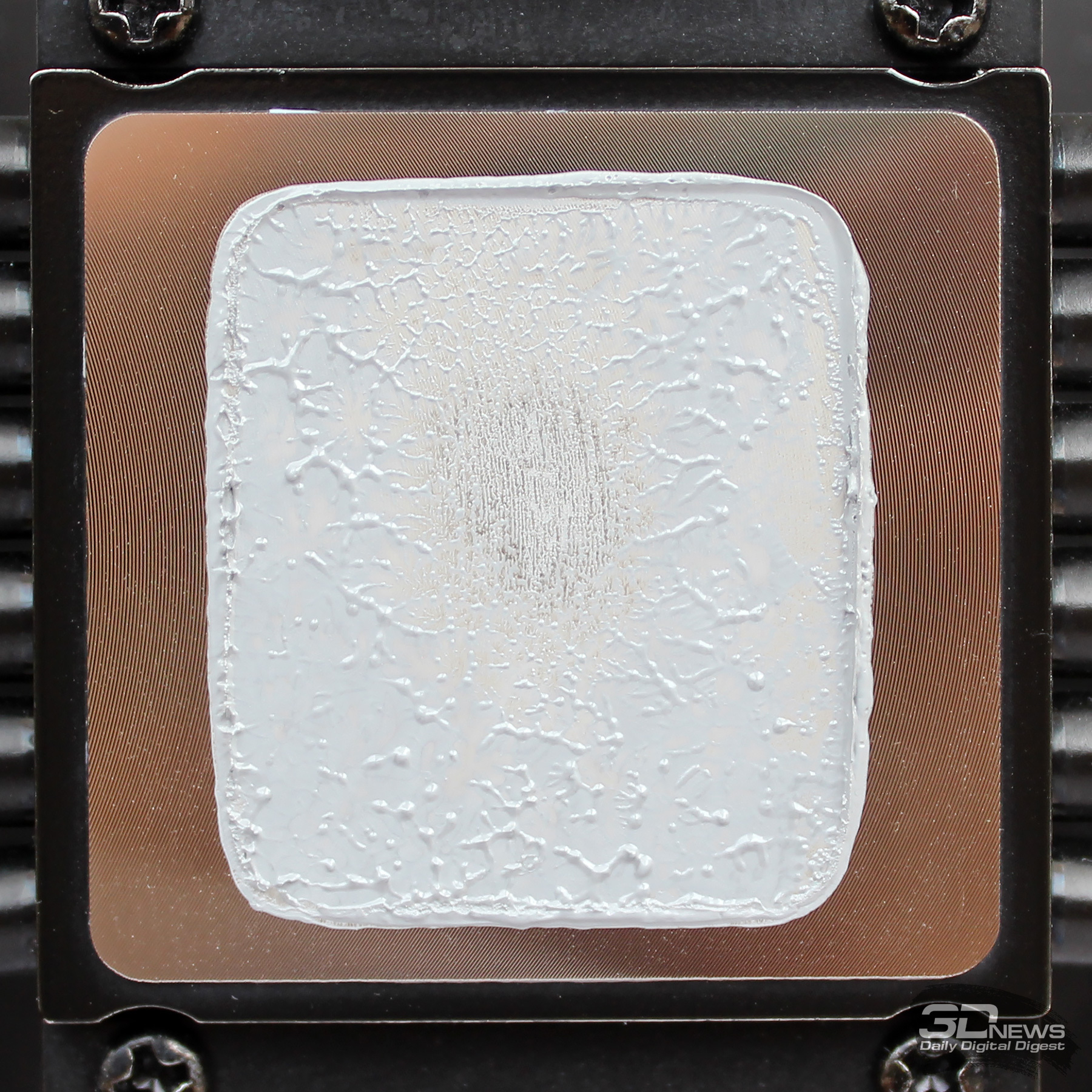

Эффективность и уровень шума Arctic Liquid Freezer II 360 RGB мы сравним с показателями суперкулера Noctua NH-D15S chromax.black, оснащённого двумя 150-мм вентиляторами.

Регулировка скорости вращения всех вентиляторов систем охлаждения осуществлялась с помощью специального контроллера с точностью ±10 об/мин в диапазоне от 800 об/мин до их максимума с шагом 200 об/мин.

⇡#Результаты тестирования и их анализ

⇡#Эффективность охлаждения

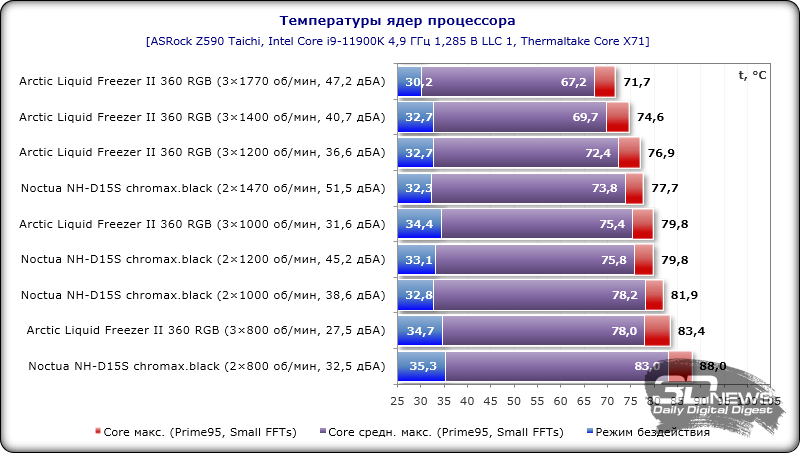

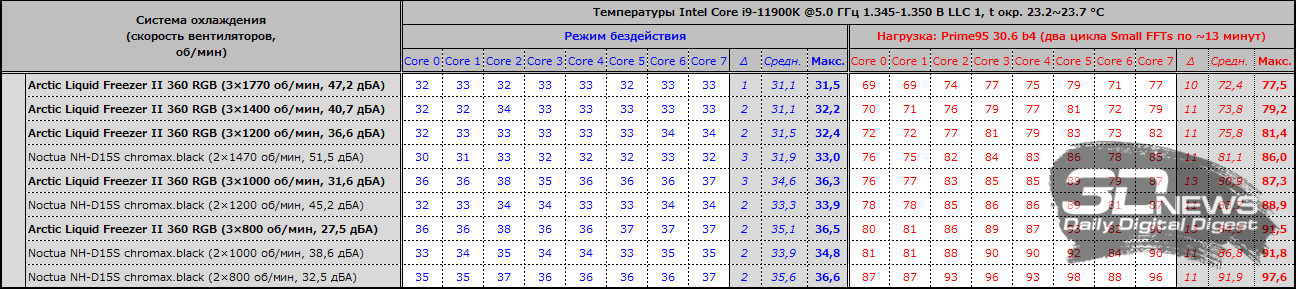

Три первых места на диаграмме заняла Arctic Liquid Freezer II 360 RGB, опередив суперкулер на 5 градусов Цельсия на максимальных оборотах вентиляторов — и при меньшем уровне шума. В тихом режиме, на 800 об/мин, преимущество СЖО также составляет 5 градусов Цельсия, а вот на средних оборотах — при 1200 и 1000 — разница между этими системами охлаждения всего 2-3 градуса Цельсия. Это можно было бы считать совсем небольшим достижением, если бы не одно но: Liquid Freezer II 360 RGB разительно тише Noctua NH-D15S chromax.black.

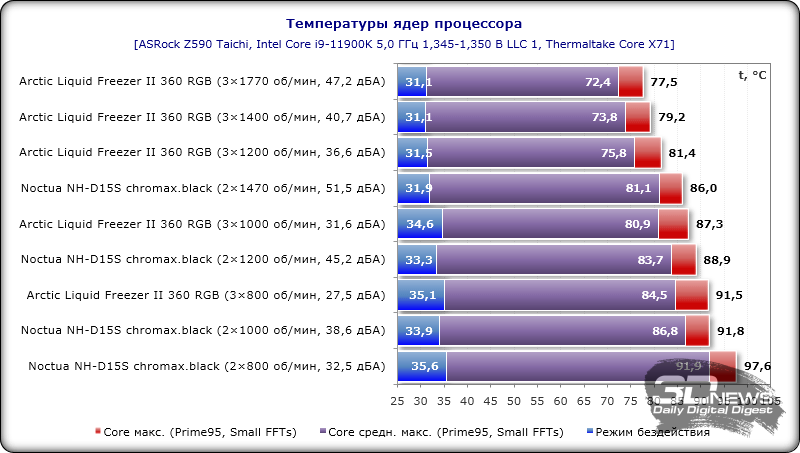

От «разминки» движемся дальше и повышаем нагрузку на системы охлаждения, установив частоту процессора на отметке 5,0 ГГц при напряжении в BIOS материнской платы 1,345-1,350 В.

Такой разгон процессора повысил его тепловыделение до 255 ватт и даже больше, поэтому температуры выросли, в особенности для суперкулера.

Теперь уже Arctic Liquid Freezer II 360 RGB выигрывает у Noctua NH-D15S chromax.black восемь с половиной градусов Цельсия в режиме максимальных оборотов вентиляторов, столько же на 1200 об/мин и чуть больше шести градусов Цельсия на 800 об/мин. И только на «заколдованных» 1000 об/мин разница между этими системами едва выше трёх градусов Цельсия. Опять же во всех без исключения режимах тестирования СЖО работает тише суперкулера.

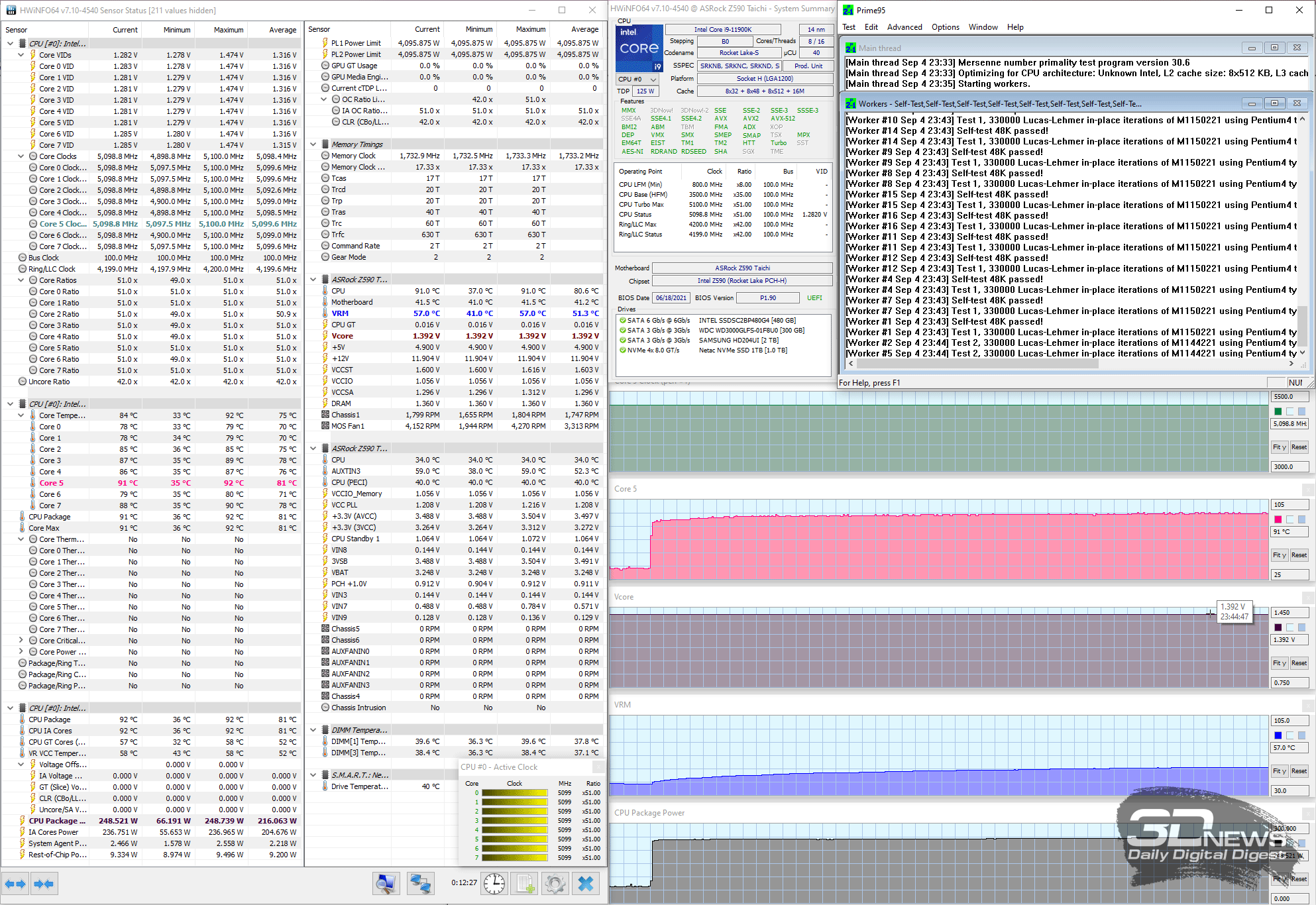

Следующим шагом тестов стал разгон процессора до 5,1 ГГц при напряжении 1,395 В.

Суперкулер, увы, сдался, позволив температуре наиболее горячего ядра улететь за отметку 100 градусов Цельсия даже при максимальных оборотах вентиляторов, а вот Arctic Liquid Freezer II 360 RGB смогла обеспечить «восьмиядернику» стабильность и при таком разгоне и пиковой температуре 92 градуса Цельсия.

Более того, система справлялась с охлаждением процессора и при скорости вентиляторов 1400 и 1200 об/мин, а вот на 1000 об/мин и ниже уже начинал проявляться троттлинг. Тем не менее с уверенностью можно сказать, что на этом экземпляре Intel Core i9-11900K из уже протестированных пары десятков различных систем охлаждения именно Arctic Liquid Freezer II 360 RGB является наиболее эффективной.

Что же касается оценки эффективности охлаждения силовых цепей материнской платы маленьким вентилятором на помпе, то тестовая ASRock Z590 Taichi в этом плане подходит хуже всего, поскольку оснащена двумя массивными радиаторами с парой маленьких вентиляторов. То есть VRM на ней и так охлаждаются отменно. Но всё же отметим, что максимальная температура цепей VRM, зафиксированная во время тестов Arctic Liquid Freezer II 360 RGB, равнялась 58,5 градуса Цельсия, а под Noctua NH-D15S chromax.black – 61,5 градуса Цельсия. Под протестированными мною ранее СЖО компании be quiet!, у которых VRM-вентилятора на помпе нет, температура цепей поднималась до 62 градусов Цельсия. Проверить все эти системы охлаждения на другой плате возможности не было.

⇡#Уровень шума

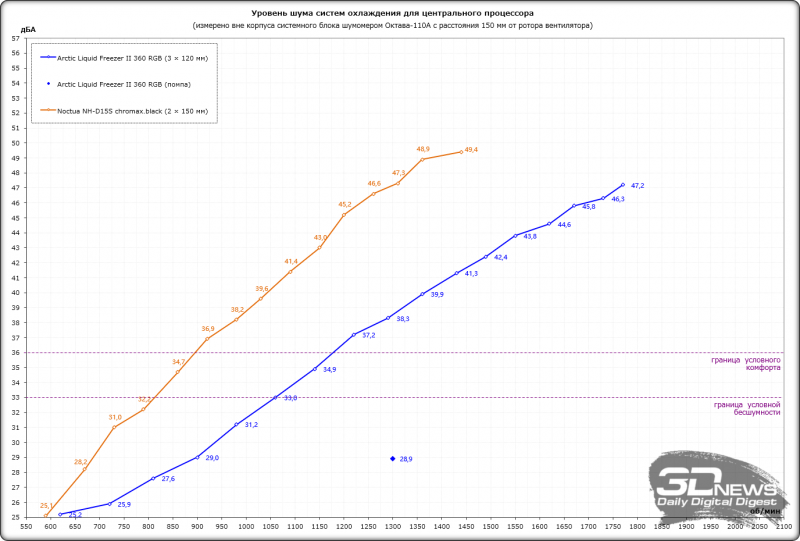

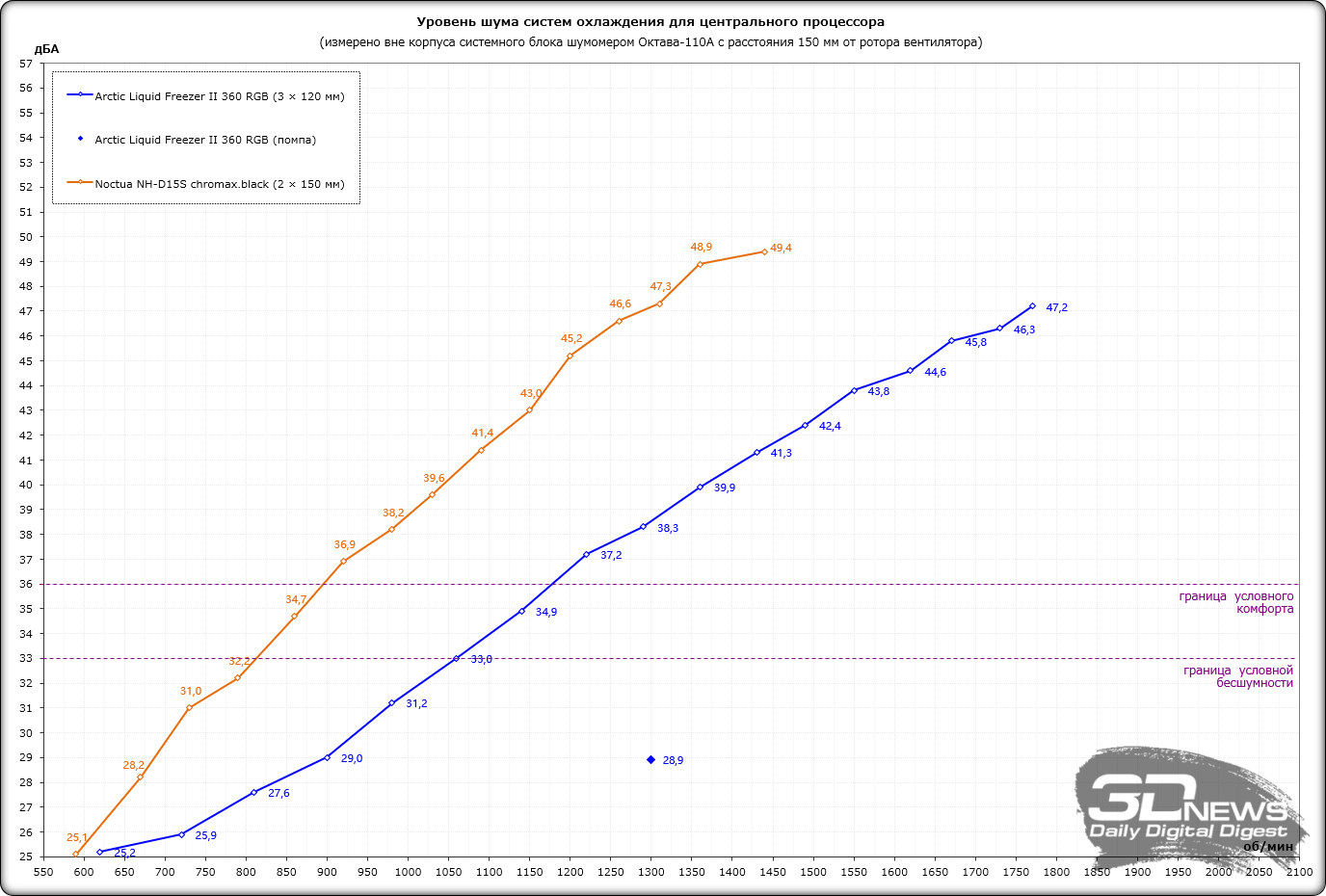

Разница по уровню шума между Arctic Liquid Freezer II 360 RGB и Noctua NH-D15S chromax.black колоссальна. Причём даже на максимальных оборотах трёх 120-мм вентиляторов, которые у СЖО равны 1770 об/мин, она оказывается тише суперкулера на максимальных оборотах его двух 150-мм вентиляторов (~1470 об/мин). Если же сравнивать эти системы по уровню шума на границах субъективного комфорта и условной бесшумности, то при 36 дБА Liquid Freezer II 360 RGB имеет преимущество по оборотам на 275 единиц (1175 против 900 об/мин), а при 33 дБА – на 240 единиц (1050 против 810 об/мин). Если учесть, что помпы с маленьким вентилятором вообще не слышно, то можно сказать, что данная система Arctic попросту уничтожила суперкулер по всем статьям.

⇡#Заключение

Эффективность охлаждения системы Arctic Liquid Freezer II 360 RGB находится на очень высоком уровне, до которого не могут дотянуться даже лучшие воздушные кулеры. Её использование позволяет добиться от процессора более высоких частот при разгоне, удерживая температуры на дальних от троттлинга рубежах, чему способствует и отдельный маленький VRM-вентилятор. Очень важно, что этого система достигает при меньшем, чем у суперкулеров, уровне шума, а на скорости вентиляторов 1150 об/мин и ниже она комфортна для слуха.

В сравнении с другими необслуживаемыми СЖО Liquid Freezer II 360 RGB имеет преимущество в виде дополнительного 40-мм вентилятора, способствующего снижению температур цепей VRM, а также подключается всего одним кабелем. Кроме этого, теперь СЖО комплектуется термопастой Arctic MX-5 и вентиляторами с подсветкой. В нашей комплектации у СЖО также есть RGB-контроллер, а если в нём нет необходимости, то можно сэкономить 10 евро и взять вариант без контроллера.

Стоимость данной СЖО находится на среднем для систем с 360-мм радиатором уровне, поэтому единственное, что может остановить потенциальных покупателей Arctic Liquid Freezer II 360 RGB, — это несовместимость с корпусом, ведь радиаторы таких размеров получится установить далеко не во все компьютерные корпуса.
