Обзор системы жидкостного охлаждения Arctic Liquid Freezer II 360 RGB: прокачанная подсветкой

⇣ Содержание

Системы жидкостного охлаждения (СЖО) компании Arctic серии Liquid Freezer II достигли предела возможного с выпуском модели Liquid Freezer II 420, которую мы протестировали в начале текущего года. Двигаться куда-то дальше по эффективности было уже некуда, поскольку радиатор этой СЖО и так огромен и влезает в считаные корпуса системных блоков, а делать его из меди вышло бы слишком дорого, тем более в составе AiO-системы. Да и в целом 420-я демонстрировала такой уровень эффективности охлаждения процессора, что требовать чего-то большего от необслуживаемой системы (AiO) было бы попросту невозможно.

Поэтому в немецкой компании, которая никогда не позволяет своим продуктам долго обходиться без обновлений (термопасты не в счёт), прибегли к самому простому, но в то же время действенному способу освежить серию продуктов – оснастили их новыми вентиляторами с подсветкой. Так появилось две новых, если можно так выразиться, подсерии Liquid Freezer II с индексами A-RGB и RGB. Что интересно, сейчас в них входят только модели с 240- и 360-мм радиаторами, а вот 120-, 280- и 420-мм версий пока нет. Также отметим, что модификация A-RGB выпускается только в одном варианте поставки, а вот RGB может поставляться как в комплектации с отдельным контроллером подсветки, так и без него.

В сегодняшнем материале мы познакомимся с моделью Arctic Liquid Freezer II 360 RGB, в комплект которой входят три вентилятора с подсветкой и контроллер этой самой подсветки.

Технические характеристики и рекомендованная стоимость

Наименование характеристик Arctic Liquid Freezer II 360 RGB (ACFRE00100A)
Радиатор
Размеры (Д × Ш × В), мм 398 × 120 × 38
Размеры оребрения радиатора (Д × Ш × В), мм 360 × 118 × 26
Материал радиатора Алюминий
Число каналов в радиаторе, шт. 12
Расстояние между каналами, мм 7,0
Плотность радиатора, FPI 15
Термическое сопротивление, °C/W н/д
Объём хладагента, мл н/д
Вентиляторы на радиаторе
Количество вентиляторов 3
Модель вентилятора Arctic P12 PWM PST RGB
Типоразмер 120 × 120 × 25
Диаметр крыльчатки/статора, мм 109,5 / 42
Количество и тип подшипника(ов) 1, FDB
Скорость вращения, об/мин 200–1800
Максимальный воздушный поток, CFM 3 × 48,8
Уровень шума, Sone 0,3 (макс.)
Максимальное статическое давление, мм H2O 3 × 1,85
Номинальное/стартовое напряжение, В 12 / 5,2
Энергопотребление: заявленное/измеренное, Вт 3 × 3,72 / 3 × 2,08
Срок службы, часов/лет н/д
Вес одного вентилятора, г 131
Длина кабеля, мм 400
Помпа
Размеры, мм 98 × 78 × 53
Производительность, л/ч н/д
Высота подъёма воды, м н/д
Скорость ротора помпы, об/мин 800–2000
Тип подшипника Керамический
Срок службы подшипника, часов/лет н/д
Номинальное напряжение, В 12,0
Энергопотребление: заявленное/измеренное, Вт 0,5–2,7 / н/д
Уровень шума, дБА н/д
Длина кабеля, мм 260
Вентилятор VRM ∅40 мм, 1000–3000 об/мин, PWM
Водоблок
Материал и структура Медь, микроканальная структура
Совместимость с платформами Intel LGA115(х)/2011(v3)/2066/1200
AMD Socket AM4
Дополнительно
Длина шлангов, мм 415
Внешний/внутренний диаметр шлангов, мм 12,4 / 6,0
Хладагент Нетоксичный, антикоррозионный (пропиленгликоль)
Максимальный уровень TDP, Вт Не заявлен
Термопаста Arctic MX-5 (8,5 Вт/(м·К)
Подсветка Вентиляторов, регулируемая через контроллер
Общий вес системы, г 1729
Гарантийный срок, лет 6
Страна производства Китай
Рекомендованная/розничная стоимость 139,99 евро / 10 190 руб.

#Упаковка и комплектация

Коробку Liquid Freezer II 360 RGB в Arctic решили сделать более яркой и привлекательной, что вполне логично — с учётом новых вентиляторов с подсветкой. Как раз они-то и перетягивают на себя всё внимание на изображении с лицевой стороны коробки. Там же указаны название системы, наличие термопасты MX-5 в комплекте и поддержка систем подсветок материнских плат всех основных производителей.

На обратной стороне коробки приведено краткое назначение системы и QR-код, ведущий на инструкцию по установке.

На основании можно найти разного рода логистическую информацию и сведения о стране производства – это Китай.

Не пустуют и торцы коробки, где приведены QR-код технической поддержки, технические характеристики и перечень поддерживаемых платформ.

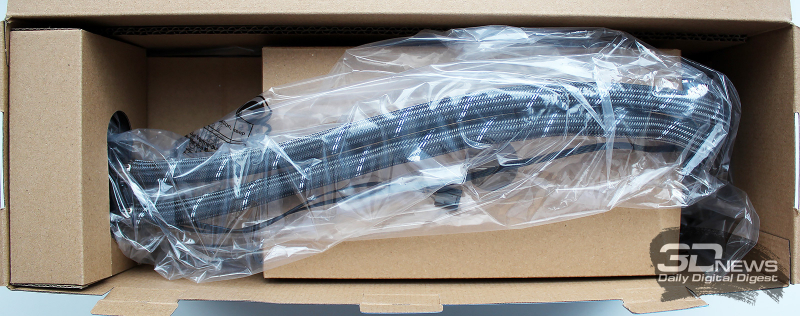

Внутри коробки радиатор с вентиляторами отделён от других комплектующих картонной вкладкой и облачён в полиэтиленовый пакет, а помпа с водоблоком вставлены ещё в одну небольшую коробку с вырезом.

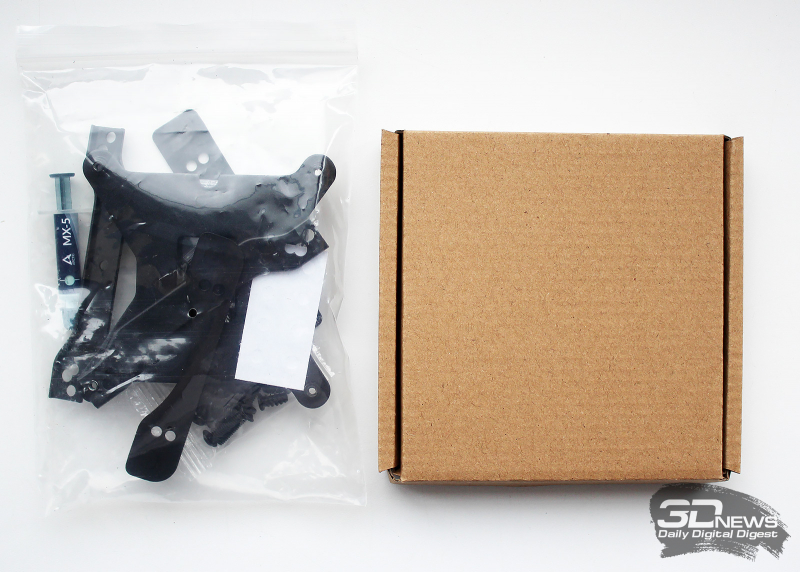

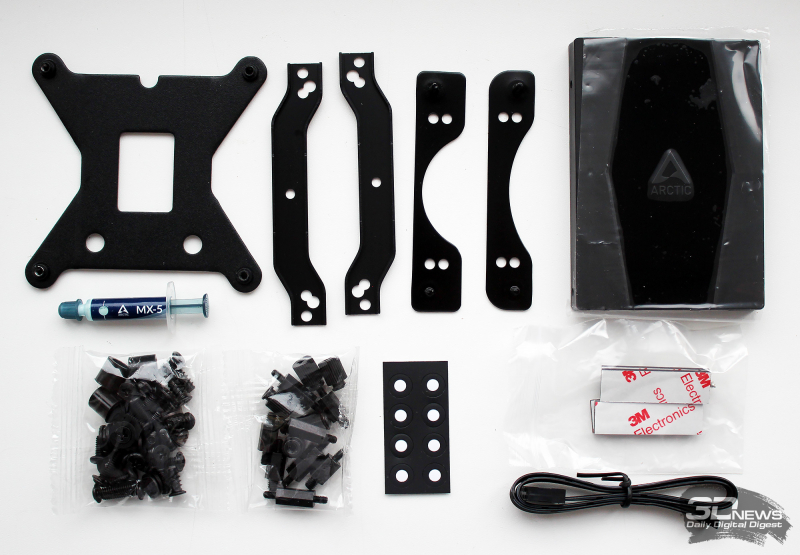

Комплектующие размещены в отдельной большой коробке, внутри которой запечатаны крепления и плоская коробочка с контроллером подсветки.

Отметим, что в числе аксессуаров Liquid Freezer II 360 RGB обнаружилась новая термопаста Arctic MX-5, которую мы недавно протестировали в сводном тесте.

Рекомендованная стоимость нашей версии СЖО составляет 140 евро, а версия без RGB-контроллера стоит на 10 евро дешевле. В России Arctic Liquid Freezer II 360 RGB можно приобрести за 10 190 рублей. Жаль только, что официальная шестилетняя гарантия Arctic в нашей стране превращается в двухлетнюю.

#Особенности конструкции

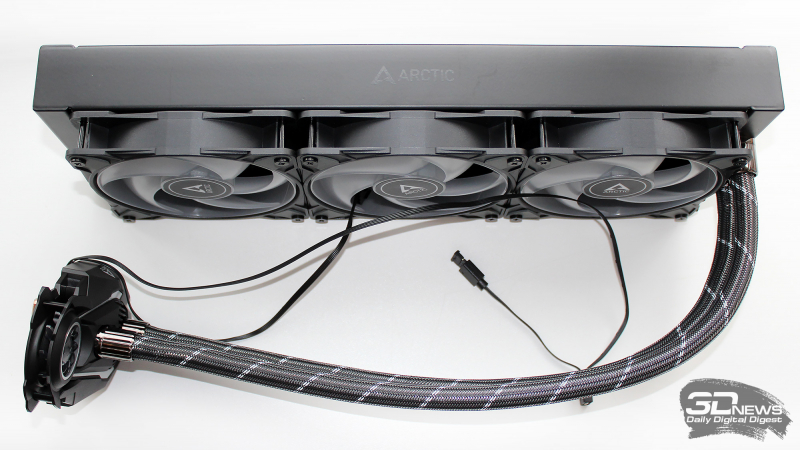

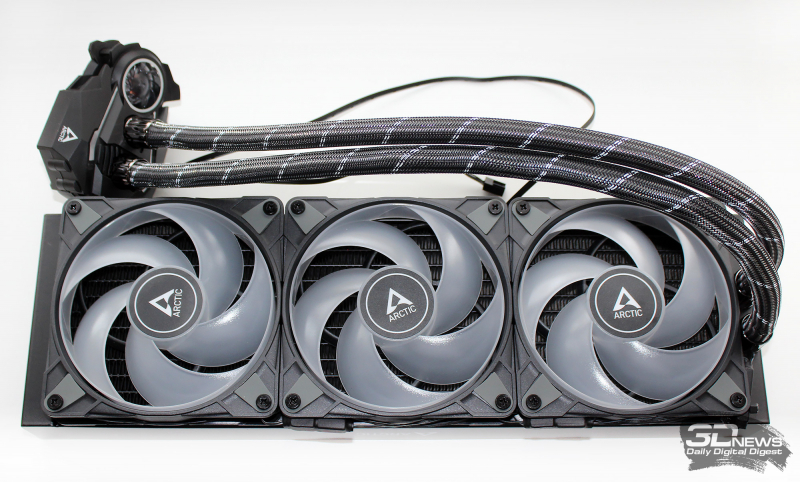

В отличие от большинства других необслуживаемых СЖО, Arctic Liquid Freezer II 360 RGB поставляется уже в собранном виде – вентиляторы сразу установлены на радиатор, а не запечатаны отдельно в коробках или пакетах. Поэтому система выглядит завершённой и полностью готова к установке. Liquid Freezer II 360 RGB по-прежнему оформлена преимущественно в чёрном цвете, только светлые полупрозрачные крыльчатки вентиляторов выделяются на общем фоне.

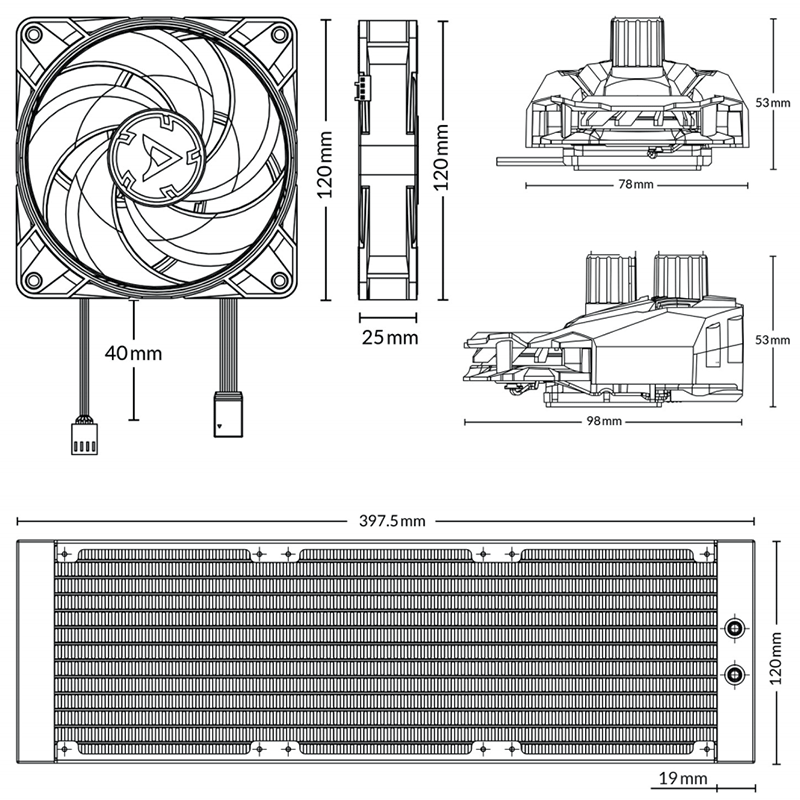

Размеры основных компонентов Liquid Freezer II 360 RGB приведены на следующем чертеже.

К нему можно добавить, что длина соединительных трубок насчитывает 415 мм (без учёта фитингов), их внешний диаметр составляет 12,4 мм, а внутренний – 6,0 мм. Общий вес СЖО — 1729 граммов.

Система по-прежнему построена по классической для необслуживаемых СЖО схеме, в которой радиатор с вентиляторами соединён двумя гибкими шлангами с блоком помпы и водоблока. Контур заправлен и не требует дозаправки или замены хладагента.

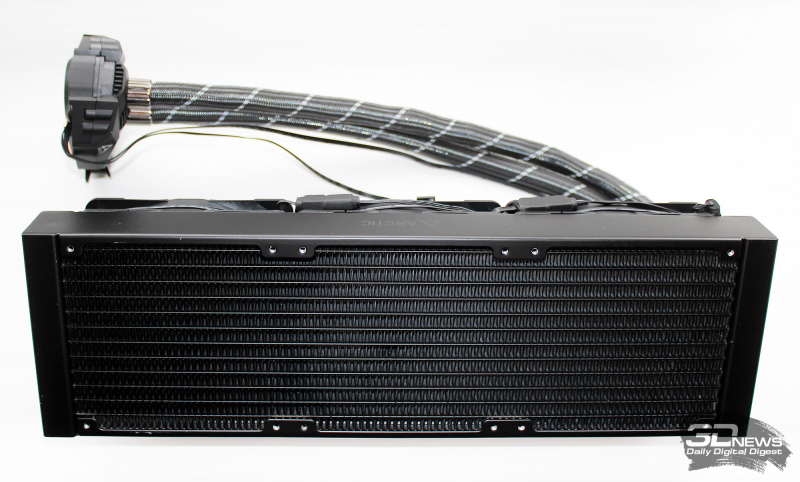

Радиатор остался алюминиевый, но его размеры составляют 398 × 120 × 38 мм.

Особо здесь выделяется толщина в 38 мм, тогда как у подавляющего большинства 360-мм СЖО толщина радиатора не превышает 25 мм.

Правда, это толщина радиатора с учётом боковых панелей, тогда как толщина самого оребрения составляет 26 мм. Впрочем, и это значение на 9-10 мм больше стандартного, так что в Arctic существенно увеличили площадь радиатора благодаря наращиванию его толщины.

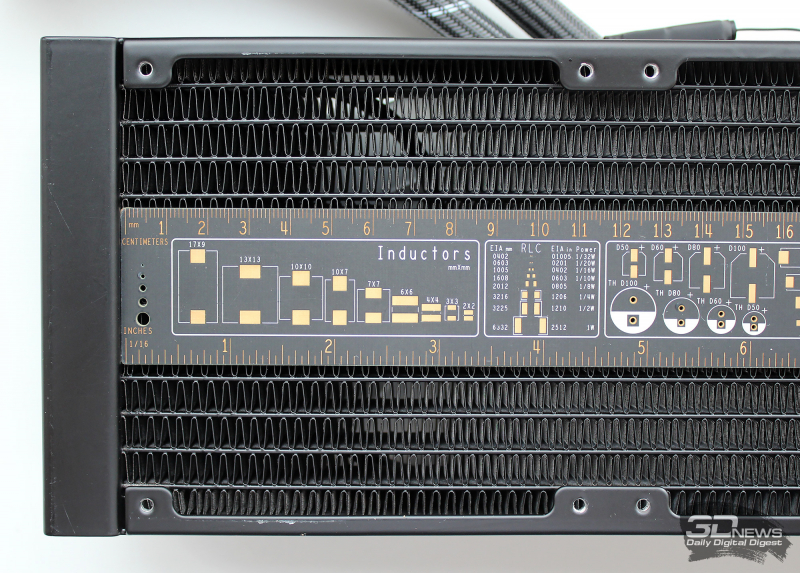

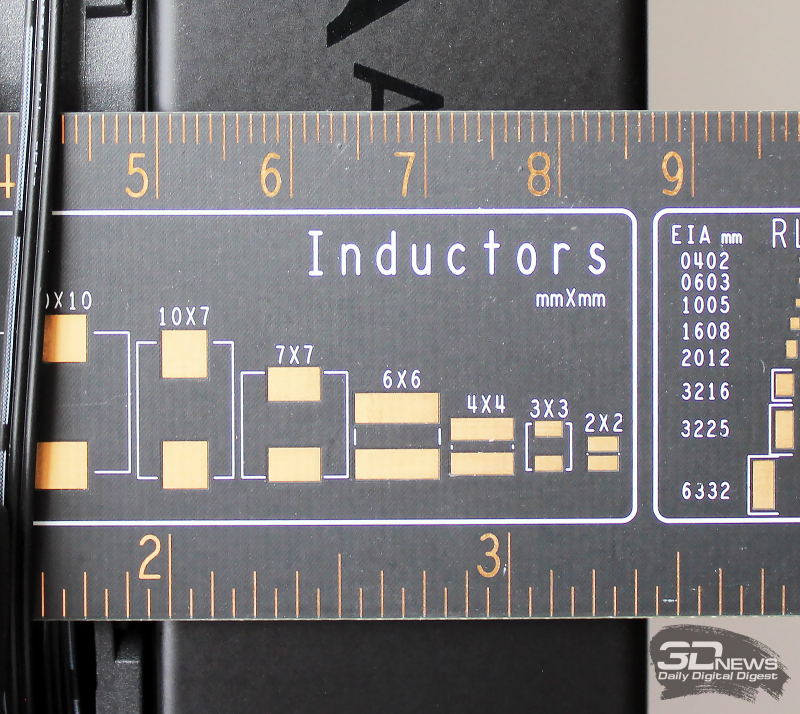

Число каналов в радиаторе равно 12, а расставлены они с расстоянием 7 мм друг от друга. Плотность рёбер составляет 15 FPI – невысокое значение для AiO СЖО.

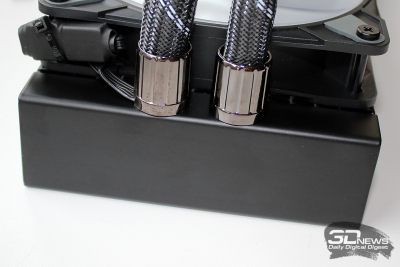

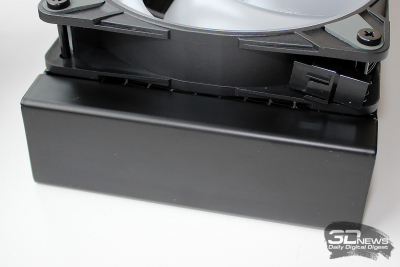

С торцов радиатора сделаны 20-мм утолщения, на одном из которых выведены два фитинга с опрессованными шлангами.

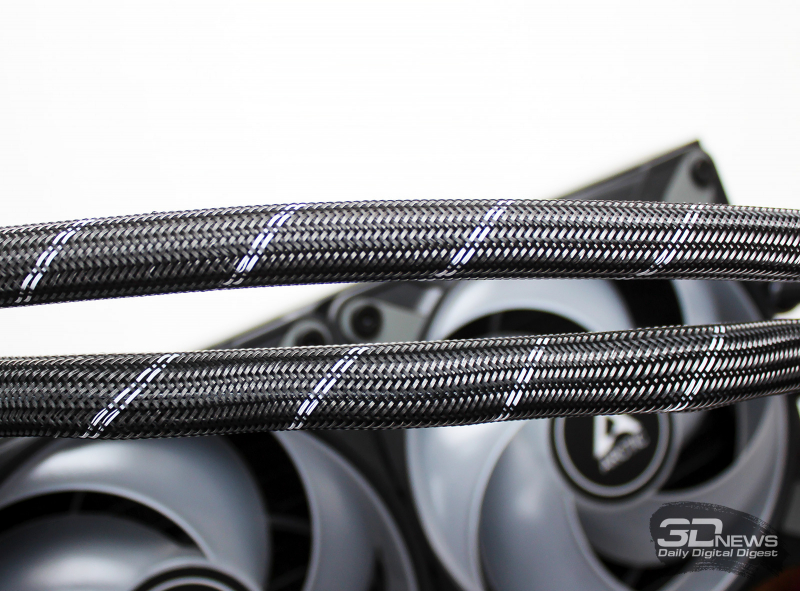

Шланги имеют синтетическую оплётку с вшитыми в неё белыми нитями, которые, вопреки нашим ожиданиям, не подсвечиваются.

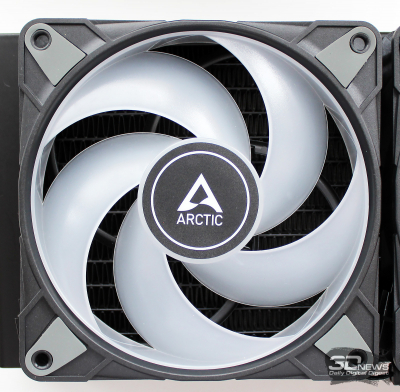

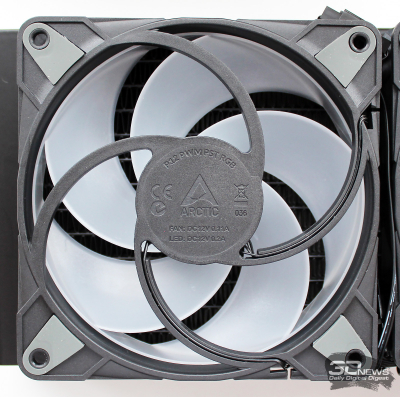

Система оснащается тремя вентиляторами Arctic P12 PWM PST RGB размерами 120 × 120 × 25 мм. Вентиляторы оснащены пятилопастными крыльчатками диаметром 110 мм, концы лопастей которых соединены (можно сказать, они запаяны в кольцо).



По мнению разработчиков, такие оригинальные крыльчатки позволяют вентиляторам развивать более высокое статическое давление и при этом шуметь меньше классических вентиляторов с открытыми лопастями крыльчатки. Вентиляторы соединены последовательно, то есть скорость их вращения регулируется синхронно широтно-импульсной модуляцией (ШИМ) в диапазоне от 200 до 1800 об/мин. Максимальный воздушный поток одного вентилятора может достигать 48,8 CFM, а статическое давление – 1,85 мм H2O. Уровень шума, измеряемый компанией Arctic в сонах, не должен превышать 0,3 сона (примерно 24 дБА).

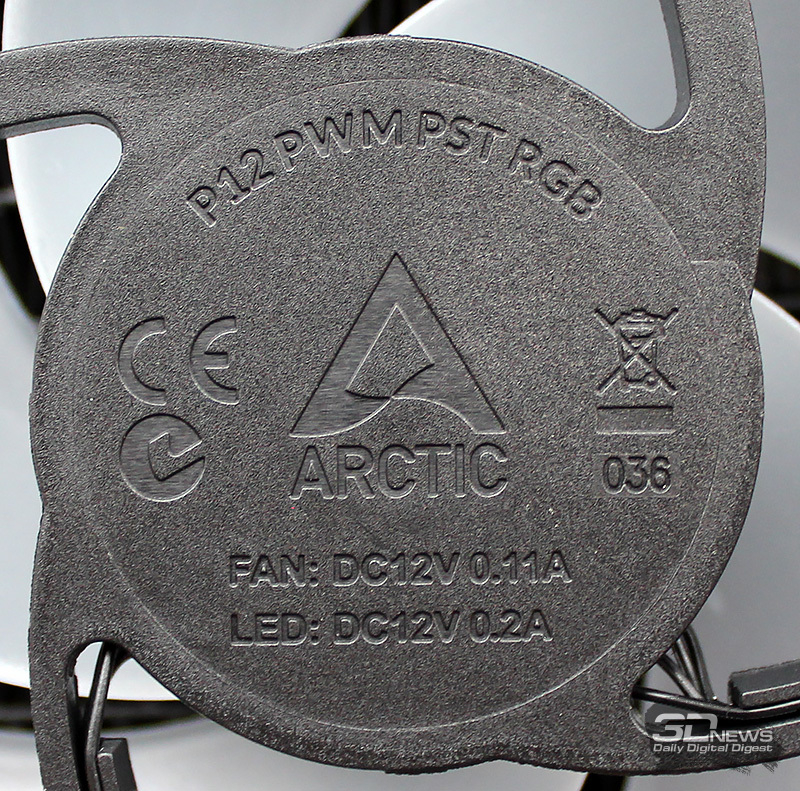

На пластиковом статоре диаметром 42 мм выштампованы название модели вентилятора с логотипом компании-производителя и электрические характеристики. С активированной подсветкой на максимальной скорости потребление одного вентилятора не должно превышать 3,72 Вт. Стартовое напряжение равно 5,1-5,2 В.

Подшипник у вентиляторов гидродинамический, но по каким-то причинам Arctic не указывает срок его службы.

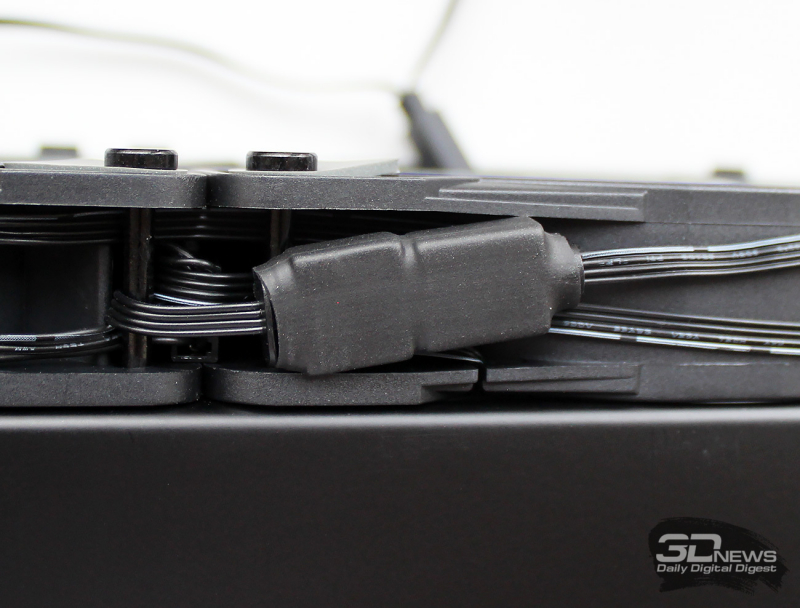

Вентиляторы последовательно соединены одним кабелем, который уходит в оплётку шлангов и подключён к помпе, поэтому отдельного подключения для них не требуется. Такое же подключение и у кабелей подсветки вентиляторов.

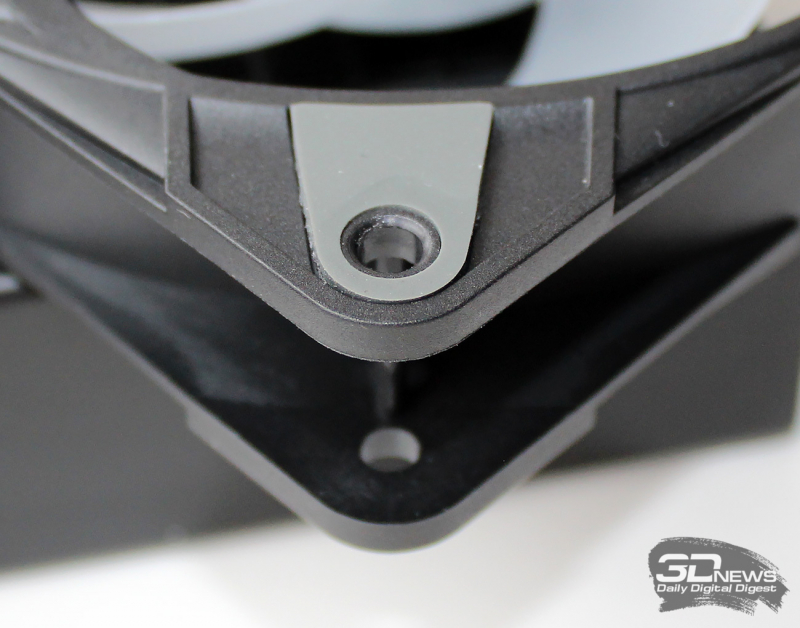

В углах рамки вентиляторов есть резиновые демпферы для гашения вибраций. Правда, здесь они сравнительно жёсткие.

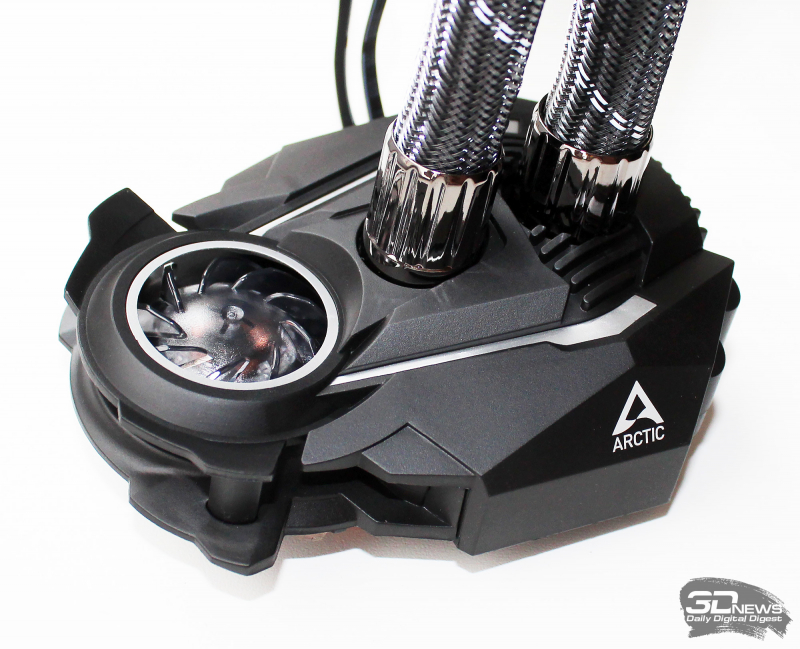

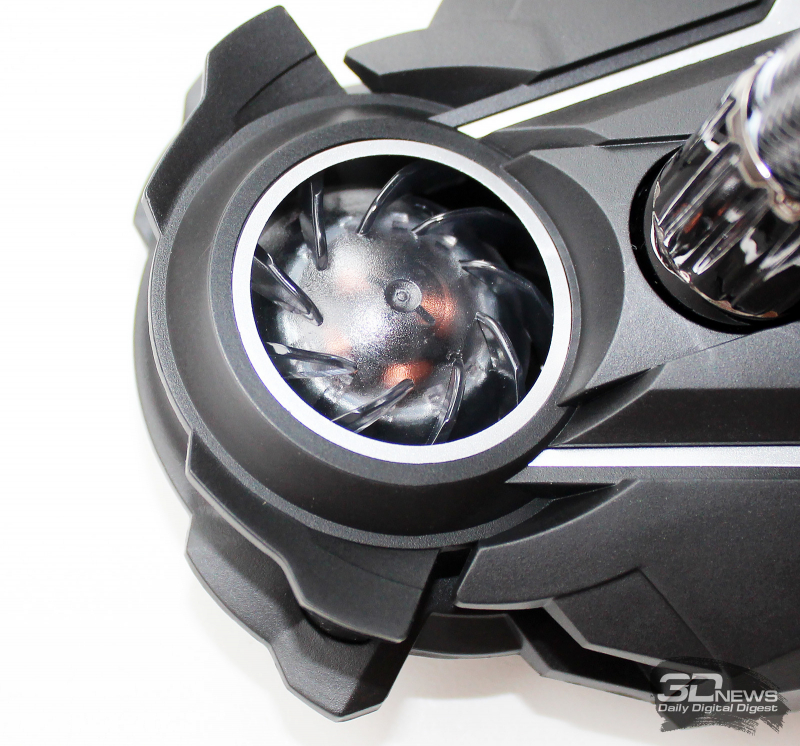

Блок помпы с водоблоком в новой Liquid Freezer II 360 RGB не изменился, хотя в маленький вентилятор с прозрачной крыльчаткой так и напрашивается подсветка.

Напомним, что данный вентилятор предназначен для охлаждения элементов силовых цепей материнской платы и что скорость его вращения изменяется автоматически при помощи ШИМ в диапазоне от 1000 до 3000 об/мин.

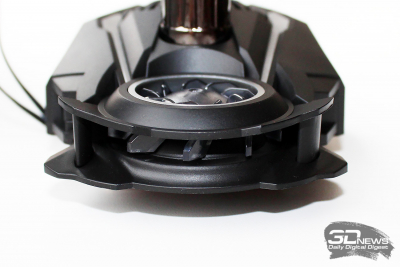

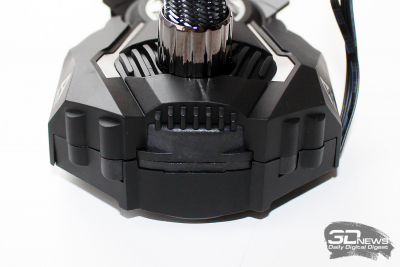

Вентилятор забирает воздух сверху и выбрасывает его с торцов корпуса.



Что касается помпы, то о ней практически ничего не известно, не считая скорости вращения ротора, которая также регулируется ШИМ и изменяется в диапазоне от 800 до 2000 об/мин.

Размеры подошвы медного водоблока составляют 44 × 40 мм. Сам водоблок микроканальный, а контактная поверхность защищена плёнкой.

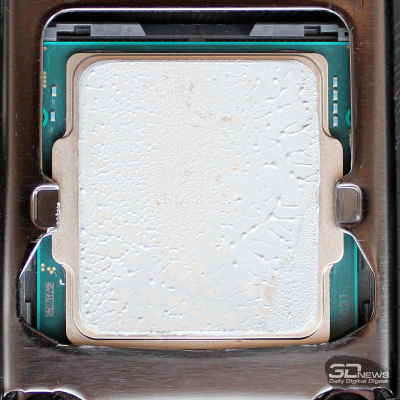

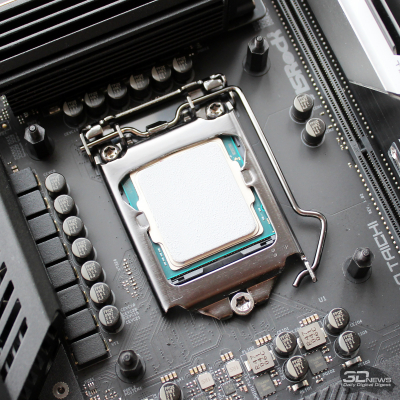

Обработано основание достаточно качественно, пусть и без зеркальной шлифовки. К его ровности также нет претензий, хотя при первой проверке у нас не получилось удачно установить водоблок на процессор LGA1200 – один угол водоблока не контактировал с теплораспределителем процессора (вот почему мы всегда рекомендуем затягивать винты равномерно).



При повторной установке с затягиванием каждого из четырёх прижимных винтов по одному витку резьбы пятно контакта уже получилось с 100%-м покрытием.

#Совместимость и установка

Как и другие СЖО Arctic серии Liquid Freezer II, новую Liquid Freezer II 360 RGB можно установить на процессоры AMD конструктивного исполнения Soсket AM4 и процессоры Intel конструктивных исполнений LGA115(х)/2011(v3)/2066/1200. Процесс установки также не претерпел никаких изменений. Кратко опишем последовательность действий на примере платы с LGA1200.

Перед установкой водоблока на процессор к его основанию винтами приворачиваются две стальные направляющие (для AMD и Intel нужно использовать разные пары направляющих).

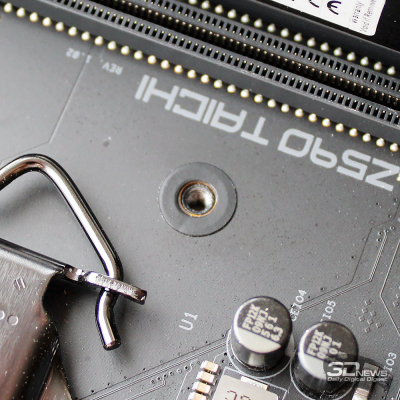

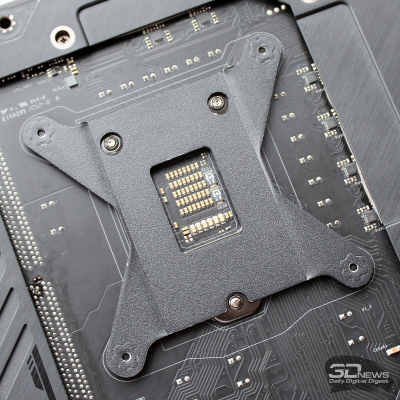

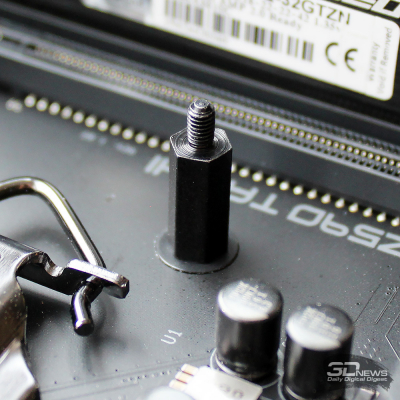

Затем на обратную сторону материнской платы устанавливается усилительная пластина (backplate), в отверстия которой вворачиваются шпильки с резьбой. Отметим, что шпильки стоит вворачивать через изоляционные шайбы, которые нужно заблаговременно приклеить на плату.



При этом backplate не имеет клеевой основы, поэтому её придётся придерживать рукой во время установки или положить плату на стол (то есть в момент установки она будет вне корпуса системного блока). Это единственный неудобный момент в установке.



Ну вот и всё, остаётся только нанести термопасту и равномерно притянуть водоблок с помпой гайками с накатанной головкой. Затягивать их нужно до упора, усилие прижима высокое.

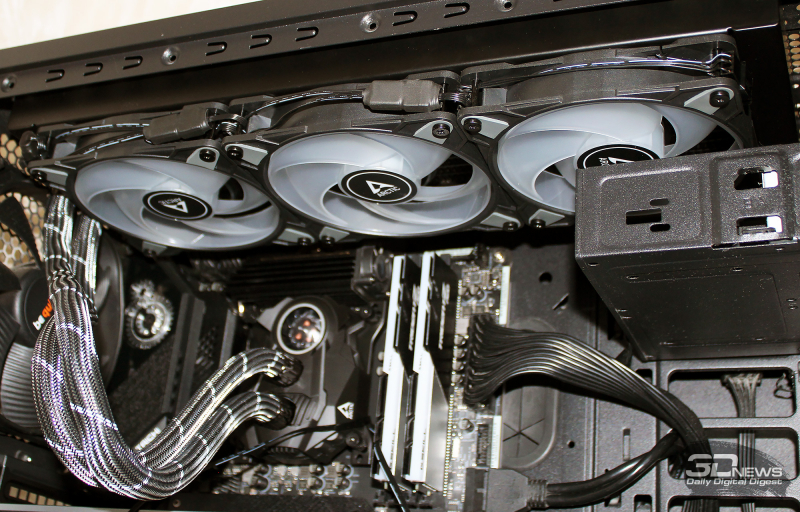

Что же касается радиатора с вентиляторами, то в нашем Thermaltake Core X71 мы разместили его на верхней стенке, направив воздушный поток за пределы корпуса.

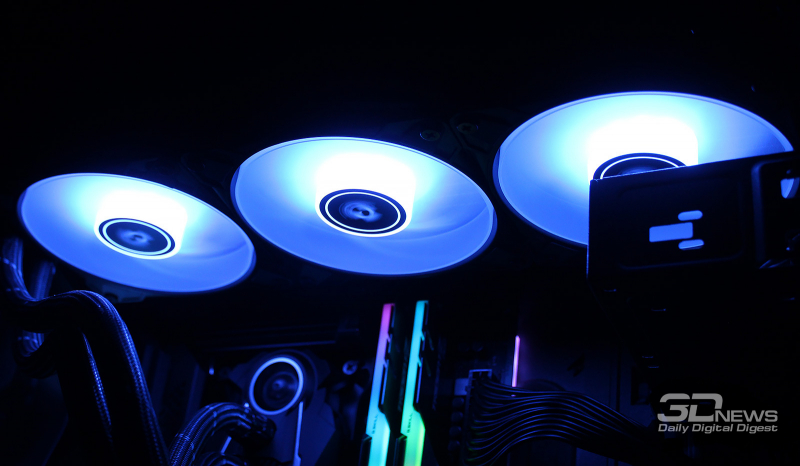

Подсветка вентиляторов очень красивая.

Плюс её можно настраивать как угодно с помощью входящего в комплект контроллера.
