Обзор и тестирование корпуса DeepCool CK560: просторный, эффективный, эффектный

⇣ Содержание

Современные корпуса системных блоков форм-фактора Mid Tower, на наш взгляд, должны соответствовать трём основным критериям. Во-первых, они должны быть вместительными, поскольку для охлаждения наиболее производительных комплектующих требуются достаточно габаритные системы охлаждения. Во-вторых, такие корпуса должны хорошо вентилироваться, для чего в них устанавливают не менее трёх, а то и четырёх штатных вентиляторов и предусматривают посадочные места ещё для нескольких. Наконец, они должны современно выглядеть и иметь подсветку, которую можно синхронизировать с другими компонентами системного блока.

Если производитель сосредоточил свои усилия на этих ключевых направлениях и не переборщил со стоимостью, то такой корпус обречён на успех. Ну что ж, именно так на первый взгляд выглядит новый корпус компании DeepCool c довольно прозаичным названием CK560. Соответствует ли он этим критериям или нет — мы расскажем в сегодняшнем материале.

#Технические характеристики

Название модели DeepCool CK560
(R-CK560-BKAAE4-G-1)
Форм-фактор корпуса Mid Tower
Размеры (В × Ш × Д), мм 471 × 230 × 456
Масса, кг 8,0
Боковые панели Из закалённого тонированного стекла толщиной 4 мм и из SPCC-стали толщиной 0,7 мм
Цвет Чёрный
Материал Сталь SPCC, АБС-пластик, стекло
Штатная система охлаждения Три 120-мм вентилятора DeepCool DF1202512CD на передней панели на вдув и один 140-мм вентилятор на задней панели на выдув
Отсеки для накопителей 0 × 5,25’’
2 × 3,5’’
2(+2) × 2,5’’
Слоты расширения, шт. 7 (все горизонтальные)
Совместимость с материнскими платами E-ATX/ATX/micro-ATX/mini-ITX
Порты вводы/вывода USB 3.0 × 2, USB Type-C × 1, HD Audio × 1
Поддержка блоков питания Любой PS/2-совместимый блок питания
Вместимость: блок питания/CPU-кулер/видеокарта, мм 160/175/380
Пылевые фильтры, шт. 3 (спереди, снизу под блоком питания и на верхней панели)
Возможность модернизации под СЖО Нет
Возможность установки вентиляторов Общее количество может достигать 6 штук, в том числе:
передняя панель – 3 × 120 мм или 2 × 140 мм;
верхняя панель – 2 × 120 мм или 2 × 140 мм;
задняя панель – 1 × 120 мм или 1 × 140 мм;
кожух блока питания и боковые панели – не предусмотрено
Возможность установки радиаторов СЖО Передняя панель: 120 × 120, 240 × 120, 280 × 140 или 360 × 120 мм;
верхняя панель: 120 × 120 мм, 240 × 120 или 280 × 140 мм;
задняя панель: 120 × 120 мм или 140 × 140 мм;
основание и боковые панели: не предусмотрено
Дополнительно Кабель-менеджмент (20-22 мм за поддоном материнской платы), стяжки и петли, два отверстия с резиновыми заглушками;
регулируемый кронштейн для поддержки габаритных видеокарт;
передняя панель из перфорированного металла;
регулируемая подсветка передних вентиляторов
Гарантия производителя, лет 1
Страна производства Китай
Розничная стоимость, 7 650

#Упаковка и комплектация

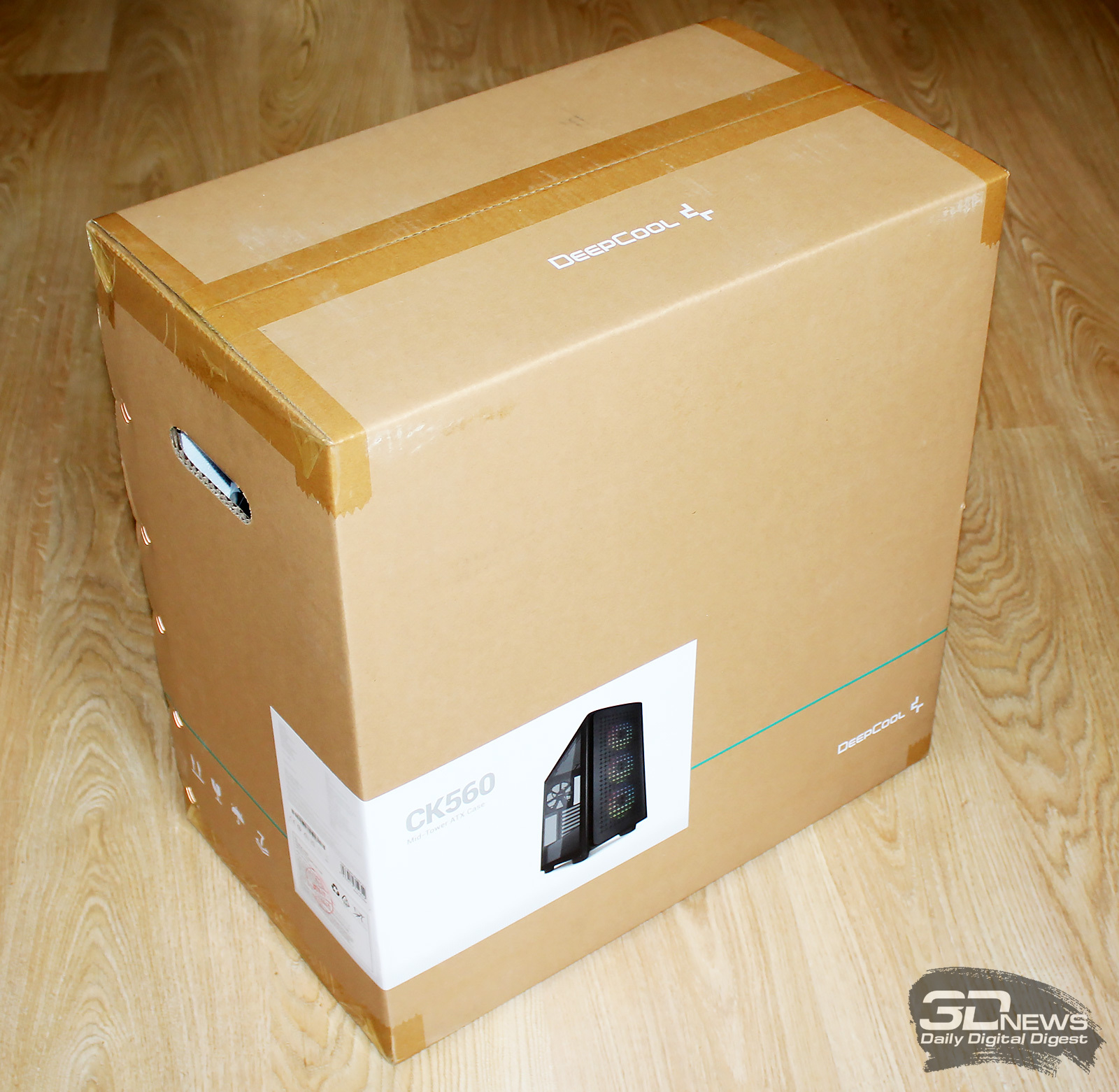

Картонная коробка, в которой поставляется DeepCool CK560, выглядит довольно безлико, разве только угловая белая наклейка позволяет идентифицировать, что за модель корпуса находится внутри.

В ней корпус зафиксирован двумя пенопластовыми держателями и дополнительно облачён в полиэтиленовый пакет.

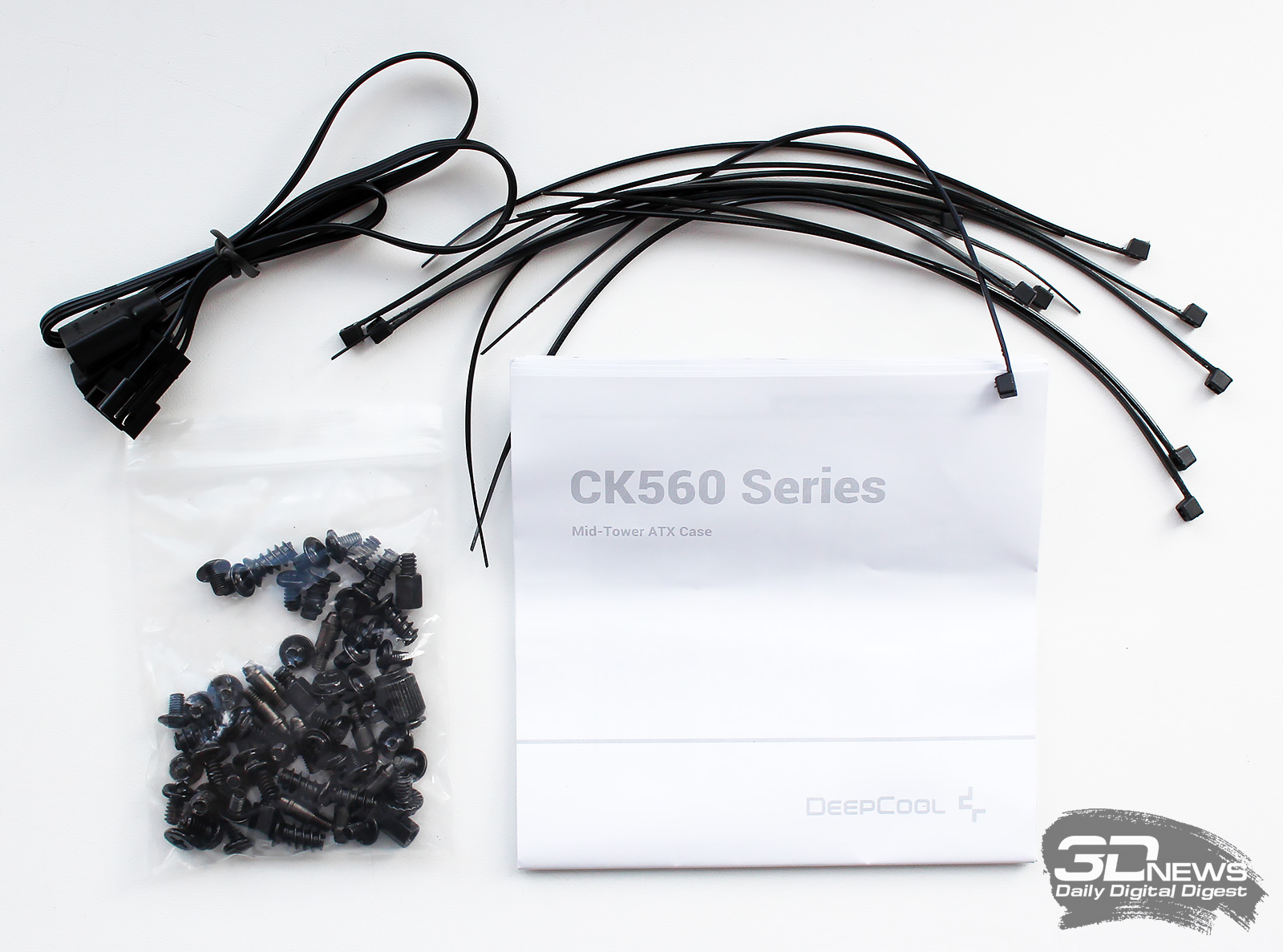

Все комплектующие размещены в небольшом пакетике, закреплённом внутри 3,5-дюймового отсека. В нём находится кабель для синхронизации подсветки, набор винтов разных типов, пластиковые стяжки и краткая инструкция по сборке.

Розничная стоимость DeepCool CK560 варьируется в зависимости от магазина. Минимальная на момент написания материала составляла 7 650 рублей, а максимальная – 10 399 рублей. Гарантия – 1 год, страна производства – Китай.

#Дизайн

DeepCool CK560 выпускается в двух цветах: чёрном и белом. У нас на тестах чёрный вариант, но белый, как нам кажется, выглядит более изящно и лаконично. Чёрная же версия порадует строгостью граней и отсутствием каких-либо кричащих дизайнерских решений (тем лучше).

Из особенностей дизайна корпуса можно выделить металлическую (!) переднюю панель с перфорацией в виде плюсов (ну или крестиков, кому как угодно), а также прозрачную боковую панель из закалённого стекла, защищённого плёнками с внешней и внутренней стороны.

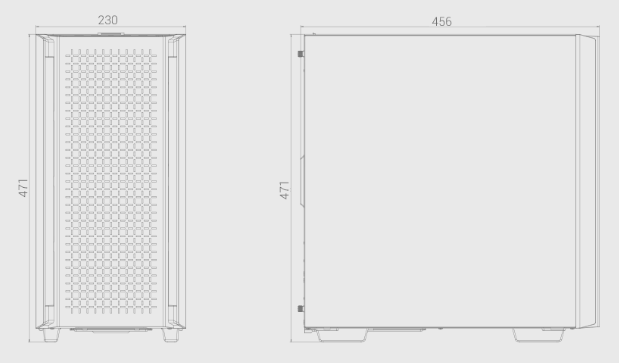

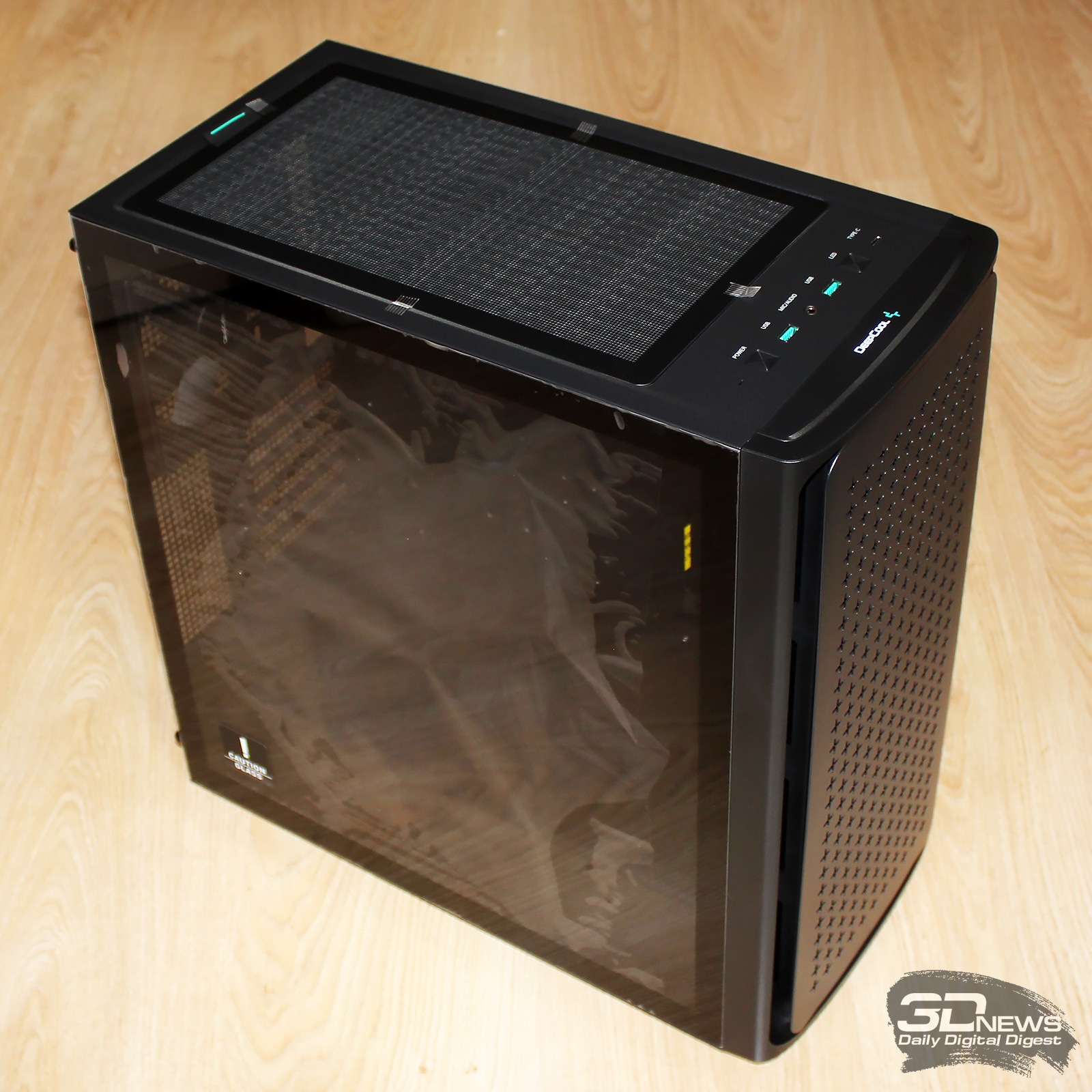

DeepCool CK560 выполнен в форм-факторе Mid Tower, имеет габариты 471 × 230 × 456 мм и массу порядка 8 килограммов.

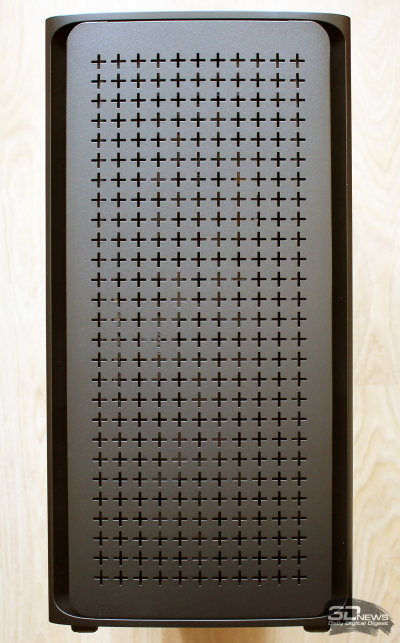

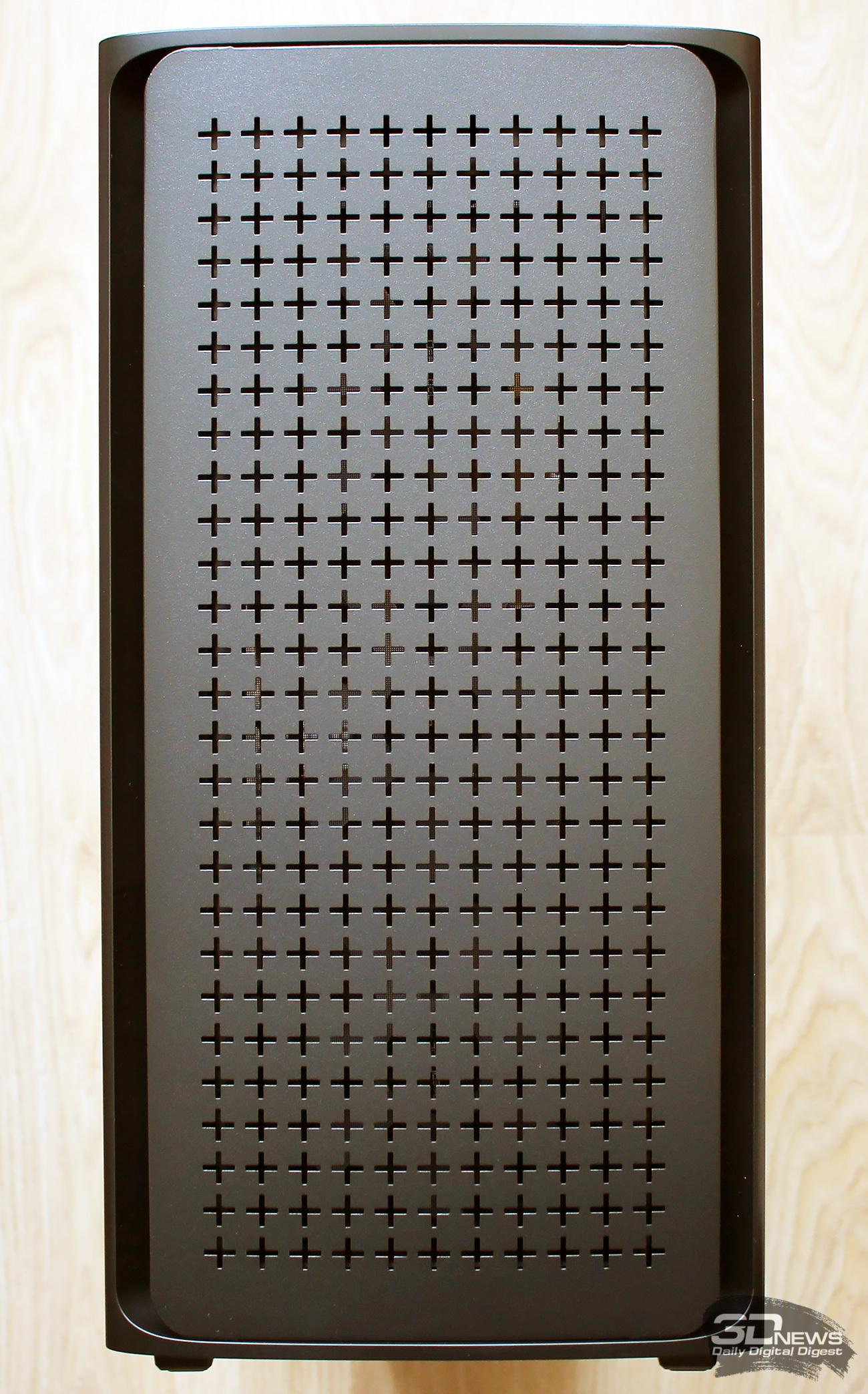

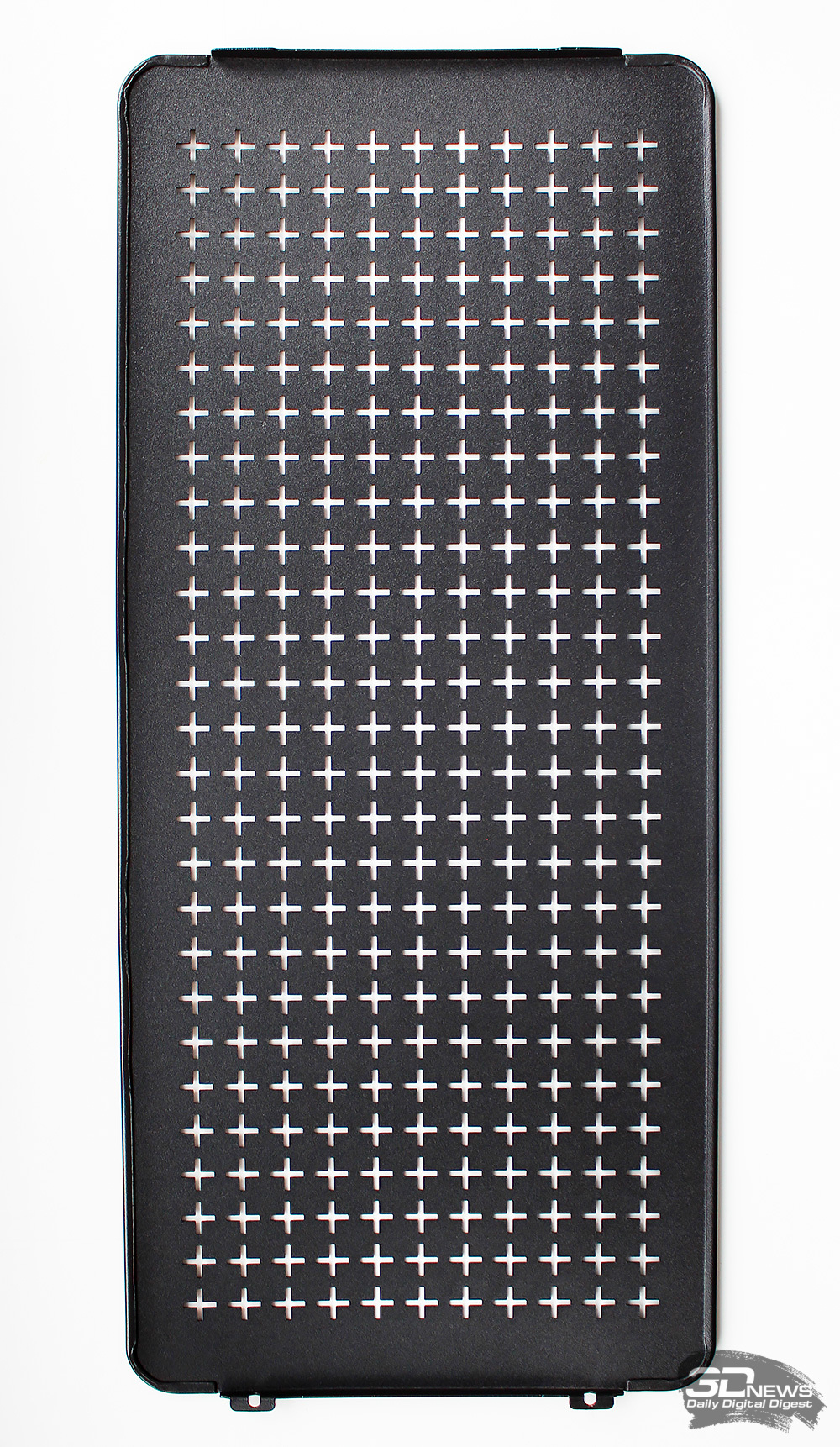

Вот она – передняя панель с перфорацией, достаточной для притока свежего воздуха внутрь корпуса. Также часть воздушного потока попадает туда через боковые стороны передней части корпуса.

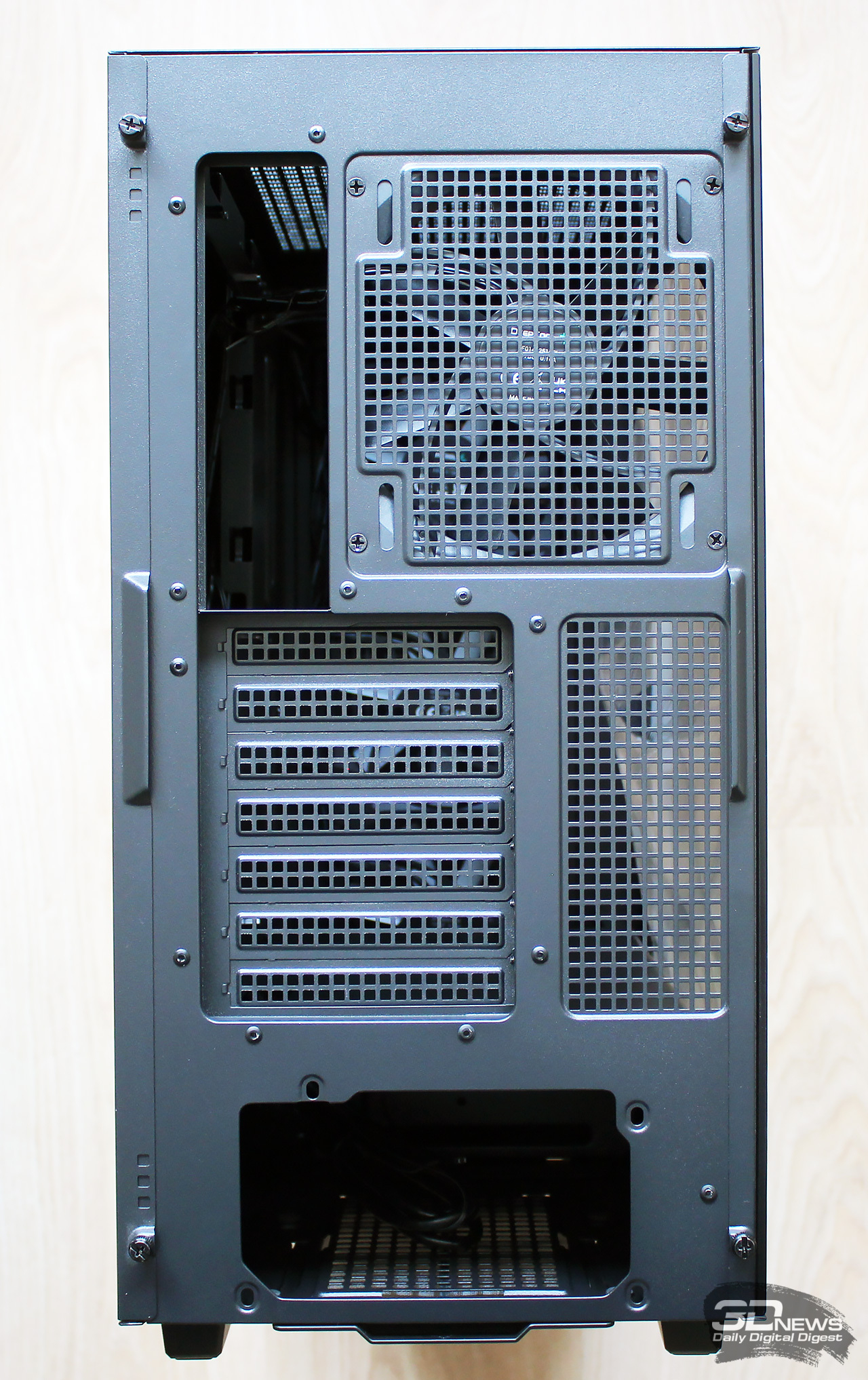

Сзади всё стандартно: проём под блок питания, семь слотов под платы расширения, соседствующие с вентиляционной решёткой, проём под интерфейсную панель и посадочное место под 140- или 120-мм вентилятор. Последний можно регулировать по высоте, в то время как «стосороковка» фиксируется жёстко в одном положении.

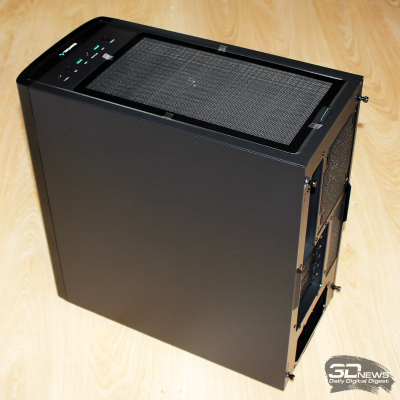

Верхняя панель корпуса выделяется слегка утопленной поверхностью для размещения портов и кнопок, а также вентиляционной решёткой с антипылевым фильтром.

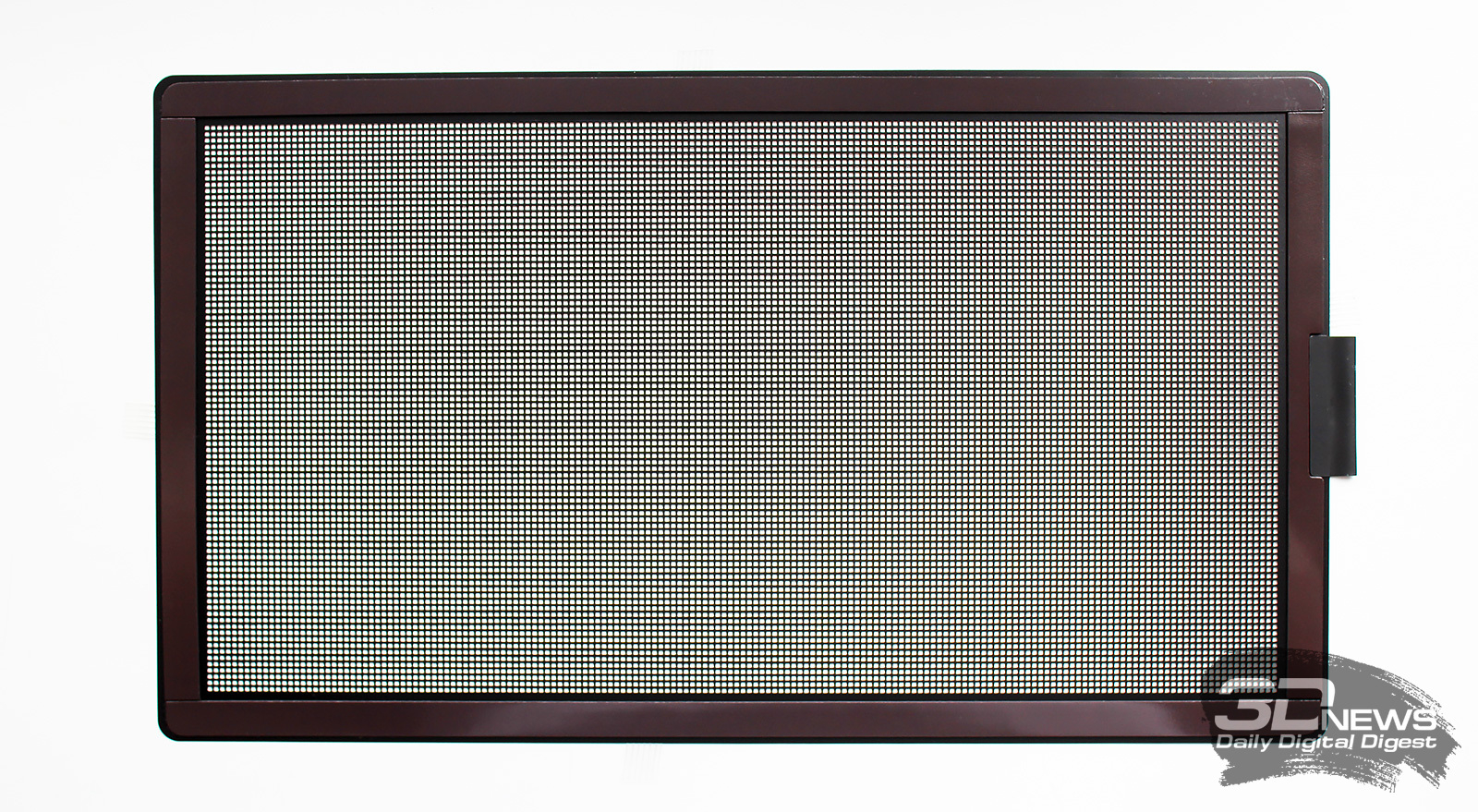

Фильтр держится только на магнитной полоске по периметру, а значит, снимается одним движением руки.

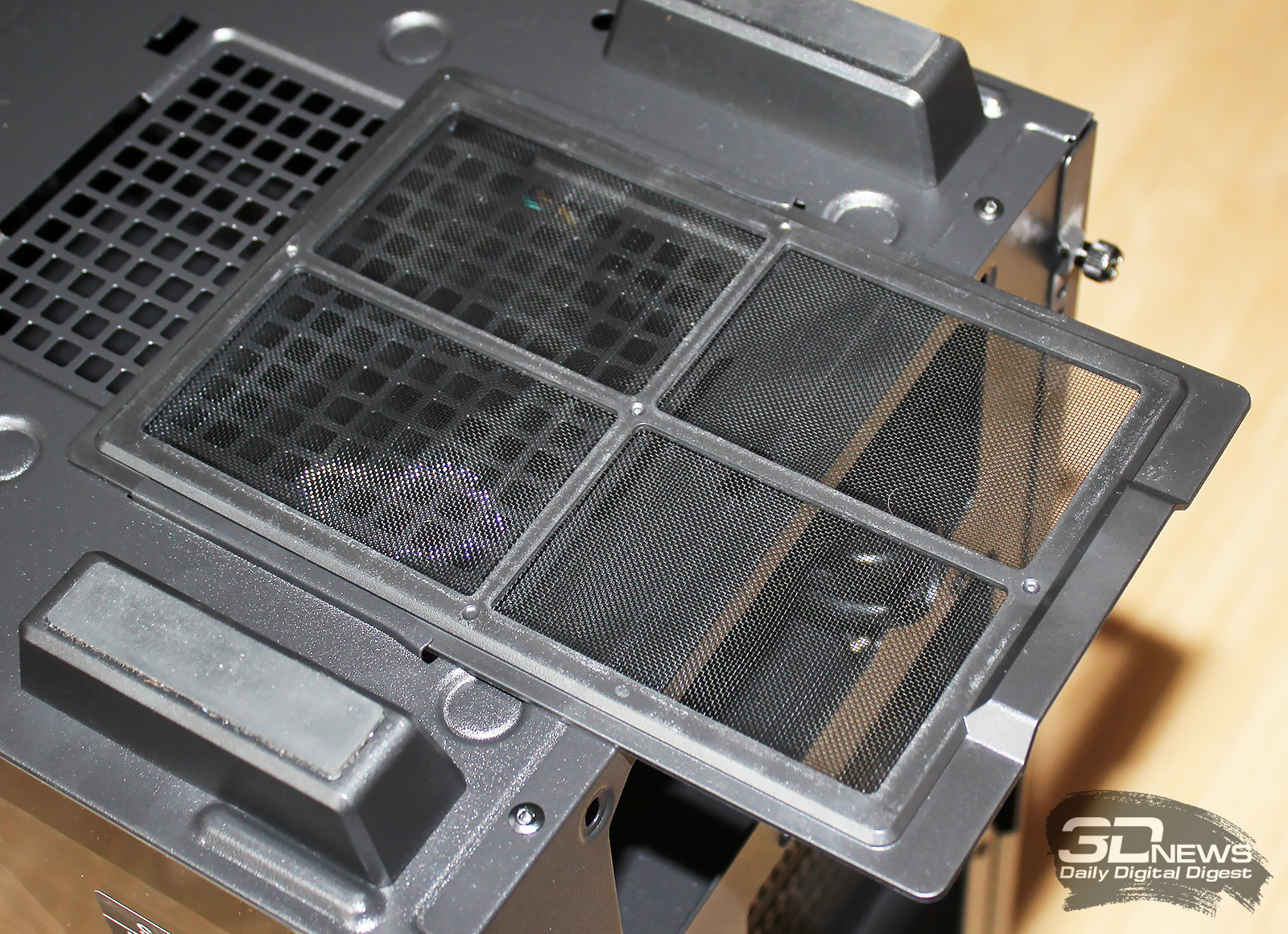

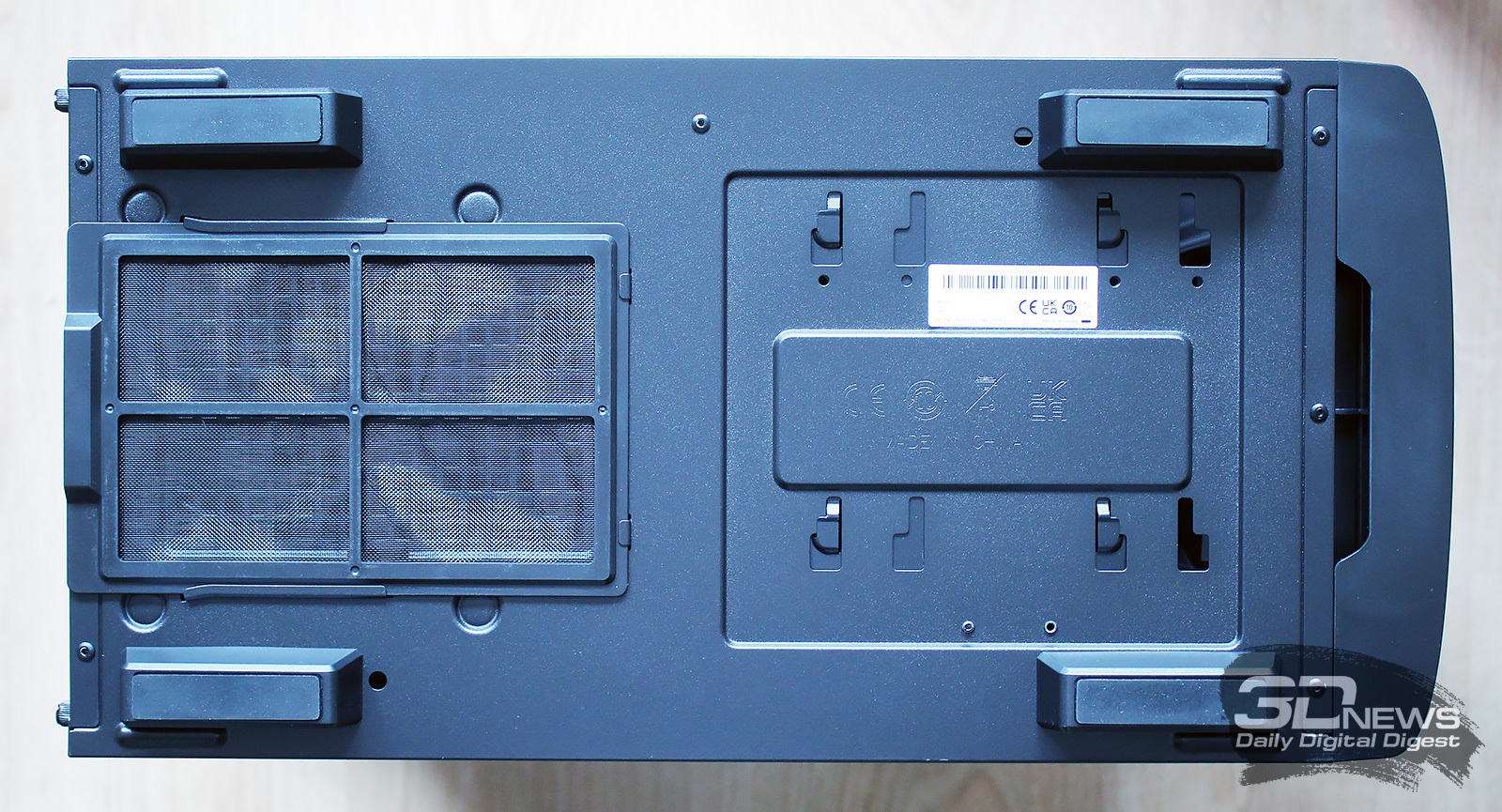

Ещё один фильтр находится снизу корпуса, под вентиляционной решёткой блока питания.

Снимается он сдвигом назад — и это не очень удобно, если корпус стоит вплотную к стене.

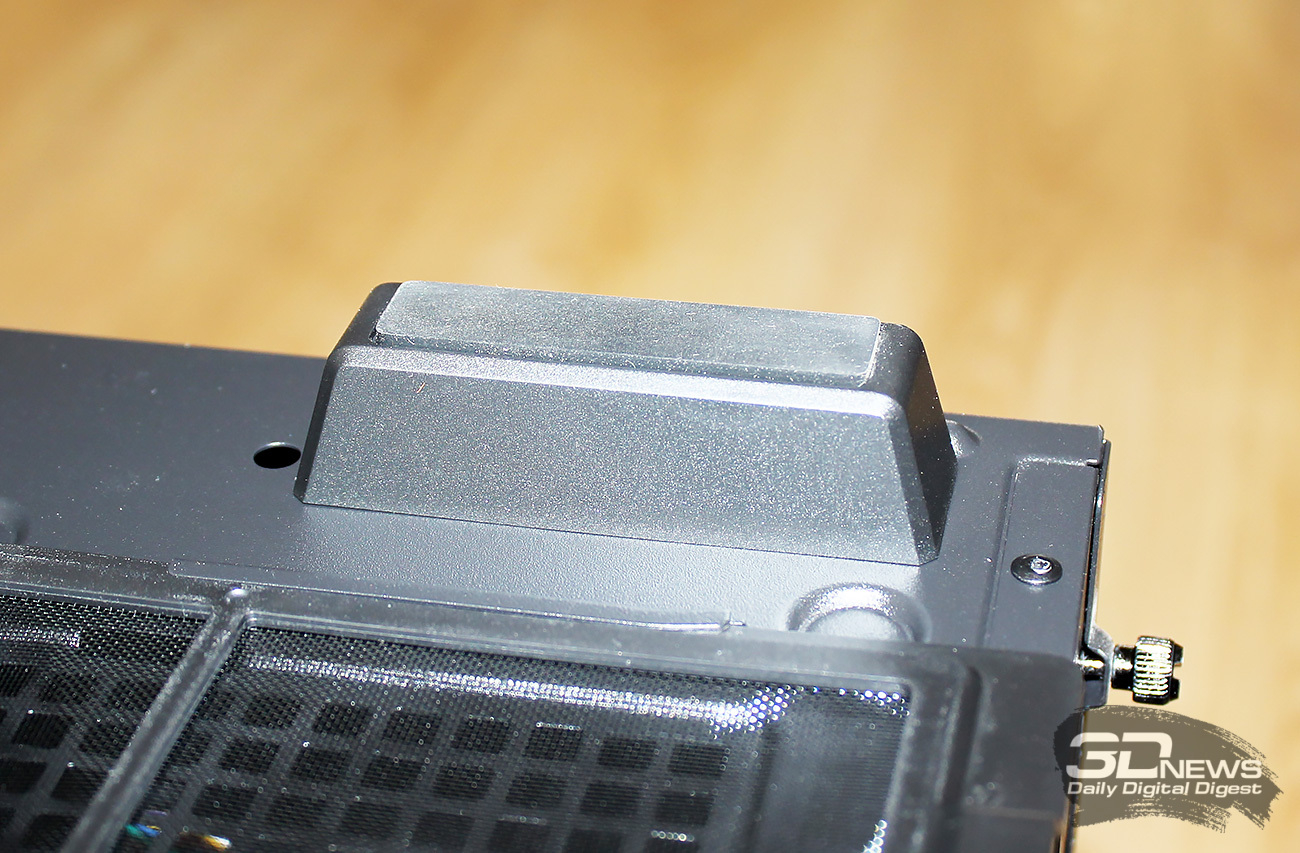

Высота пластиковых ножек корпуса с мягким антивибрационным покрытием составляет 22 мм.

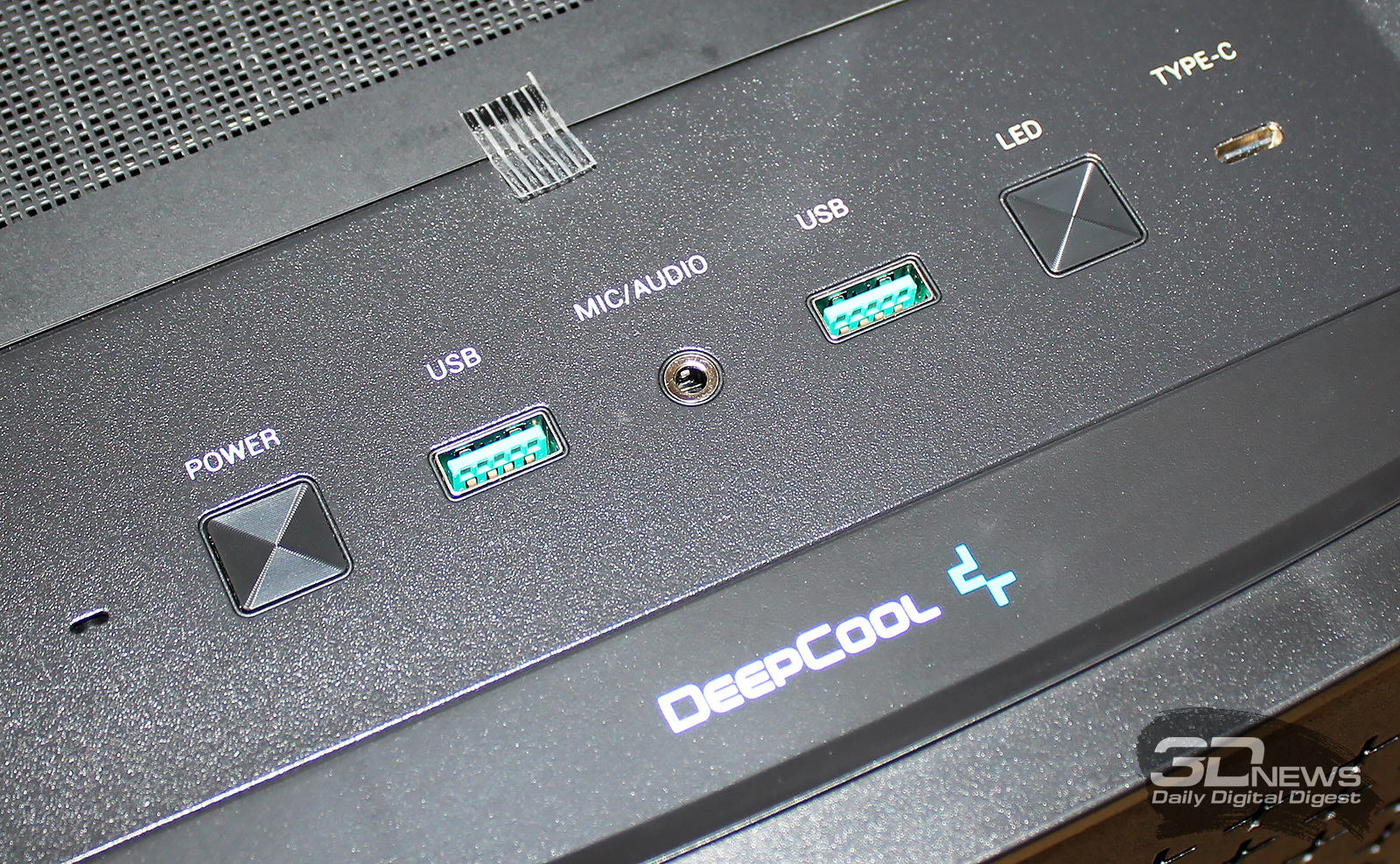

Сверху на корпусе размещены индикатор активности накопителей, кнопка включения, два порта USB 3.0, комбинированный разъём для наушников и микрофона, кнопка управления подсветкой и порт USB 3.1 Type-C.

Качество сборки DeepCool CK560 стандартное для данного класса корпусов: щелей нет, как и неровных стыков или острых краёв у металлических панелей. Тактильно материалы не вызывают отторжения или ощущения дешевизны.

#Внутреннее строение

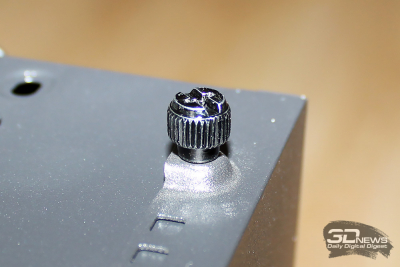

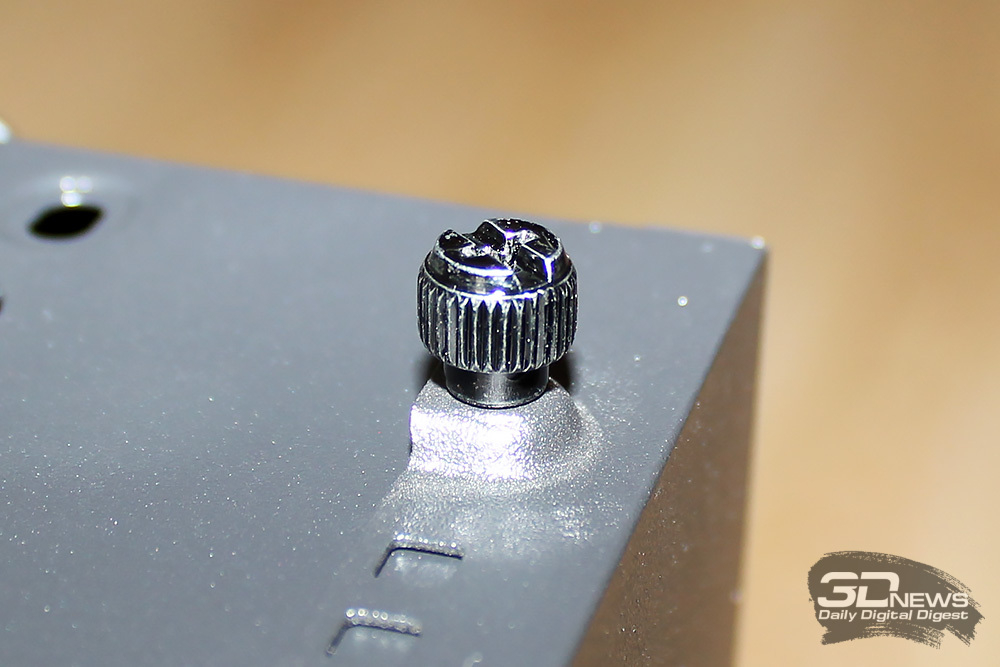

Обе боковые панели DeepCool CK560 фиксируются винтами с накатанной головкой и при снятии немного сдвигаются назад, для чего в их торцах выштампованы ручки.

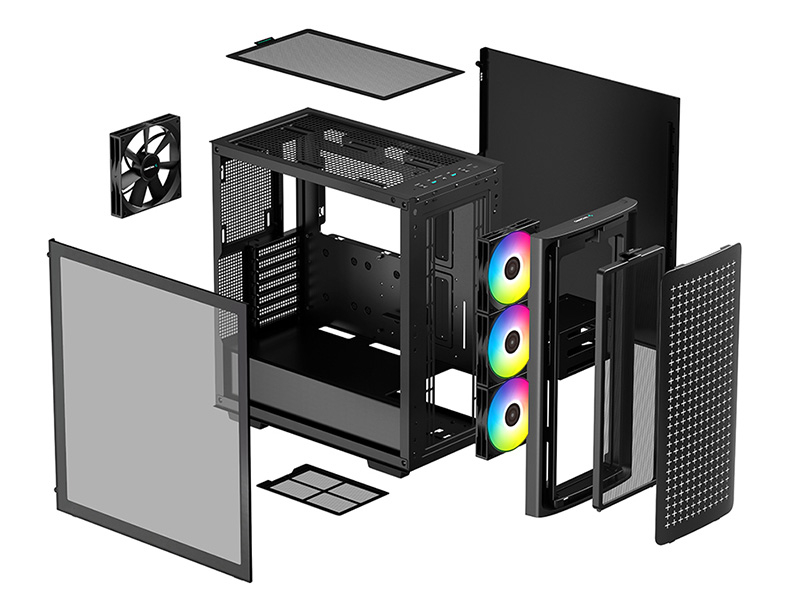

Компоновка корпуса приведена на схеме ниже.

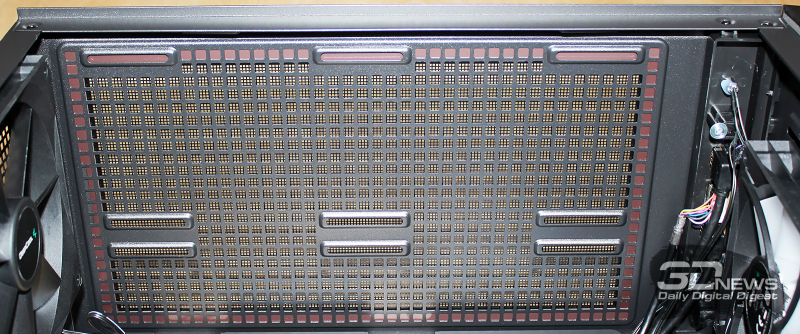

Передняя панель крепится к шасси на магнитах в верхней части, а сразу за ней находится фильтр от пыли.

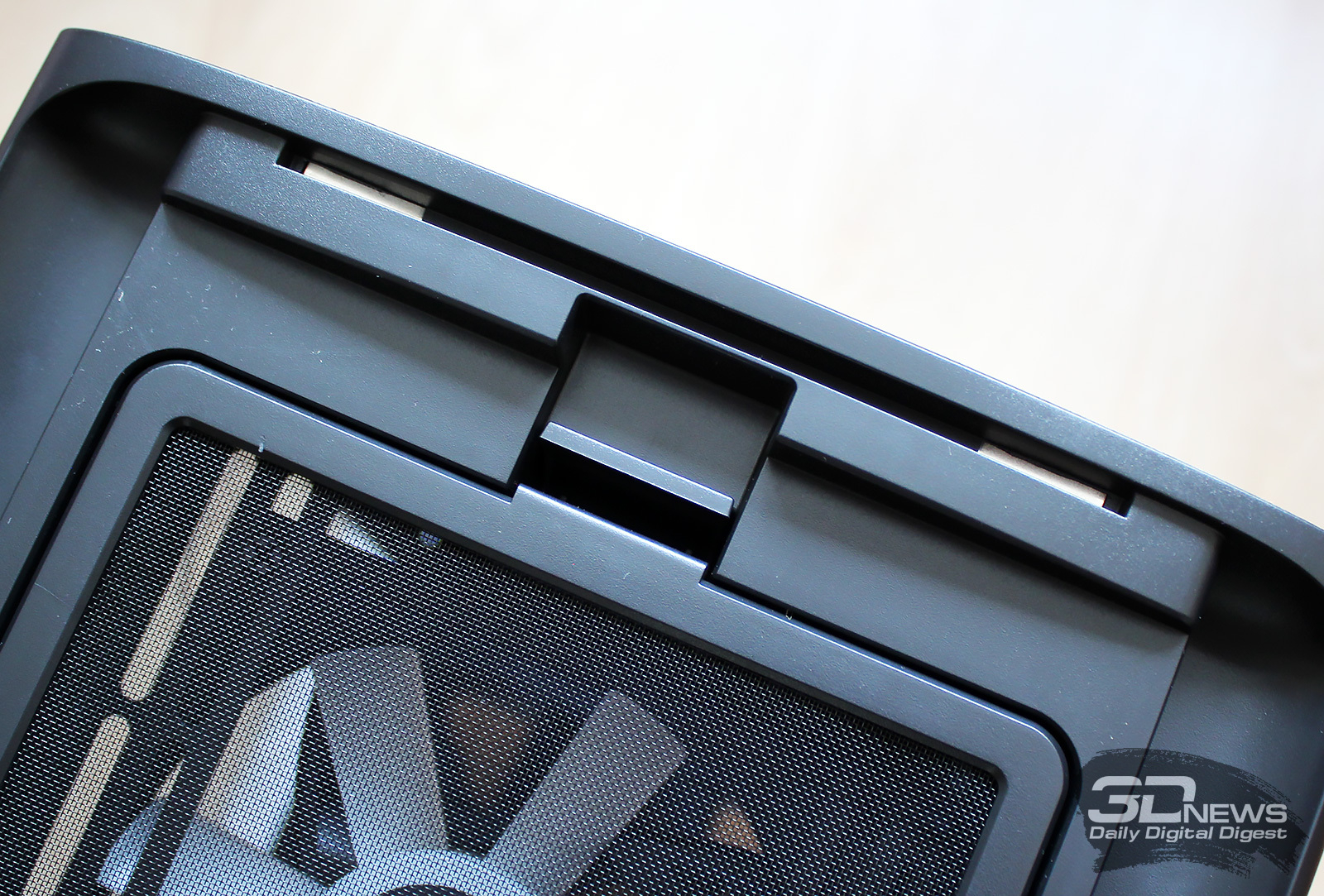

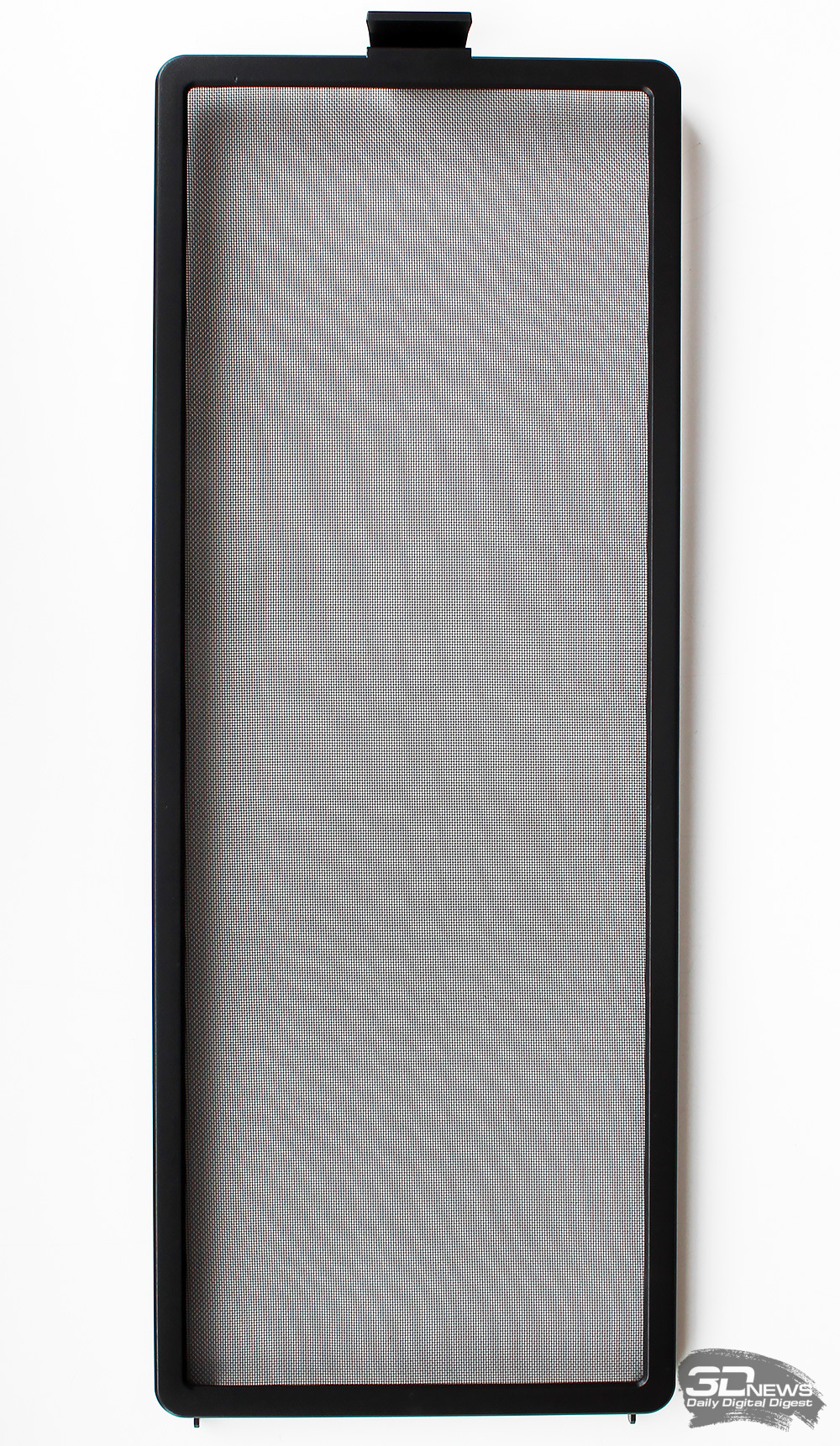

Фильтр снимается едва ли не проще – достаточно только нажать на защёлку в верхней части корпуса.

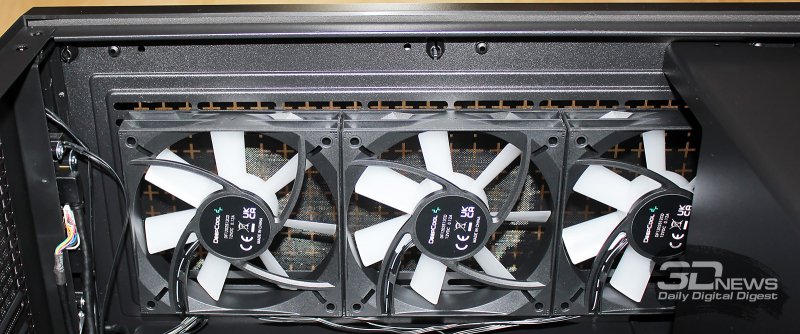

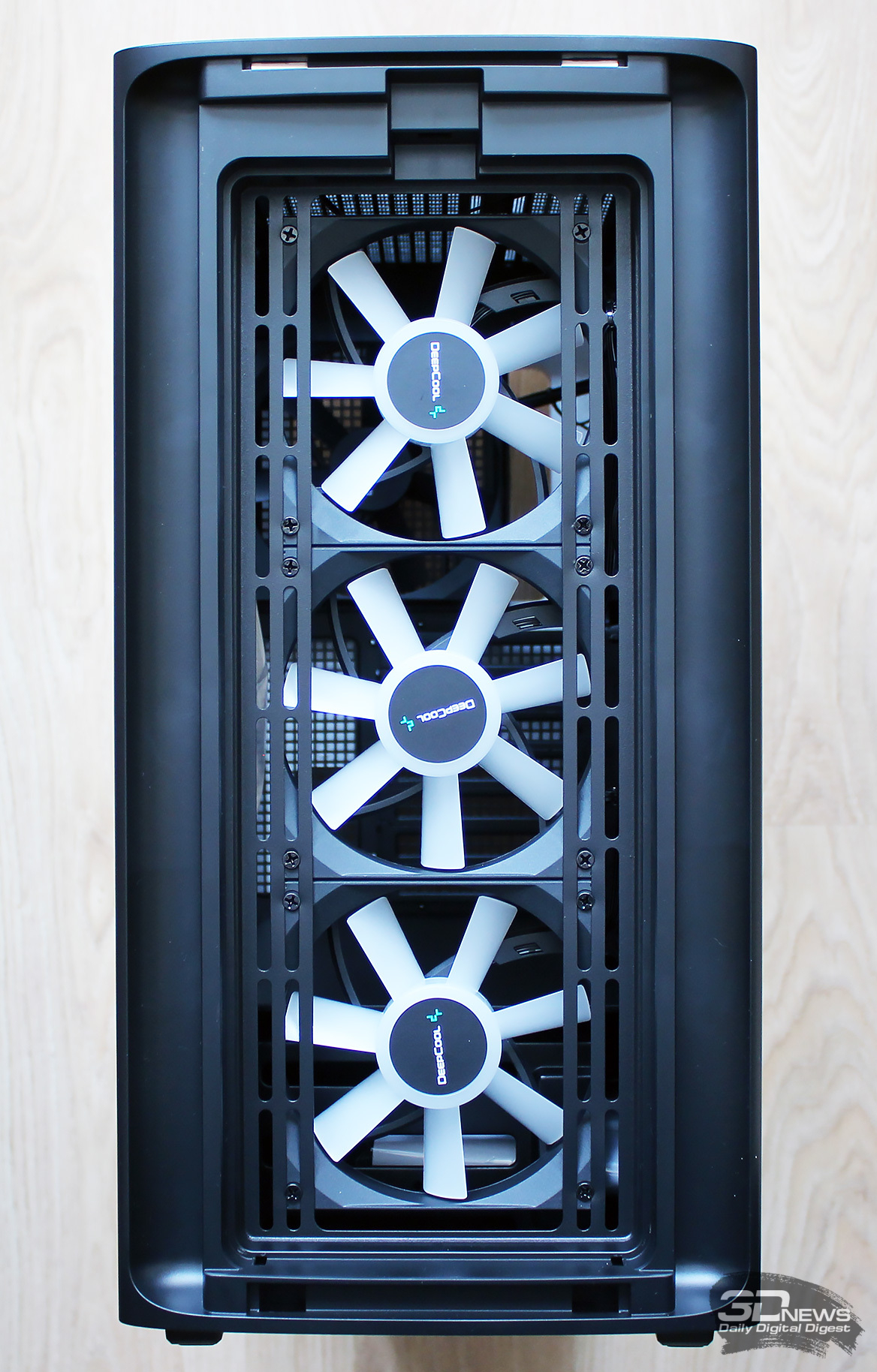

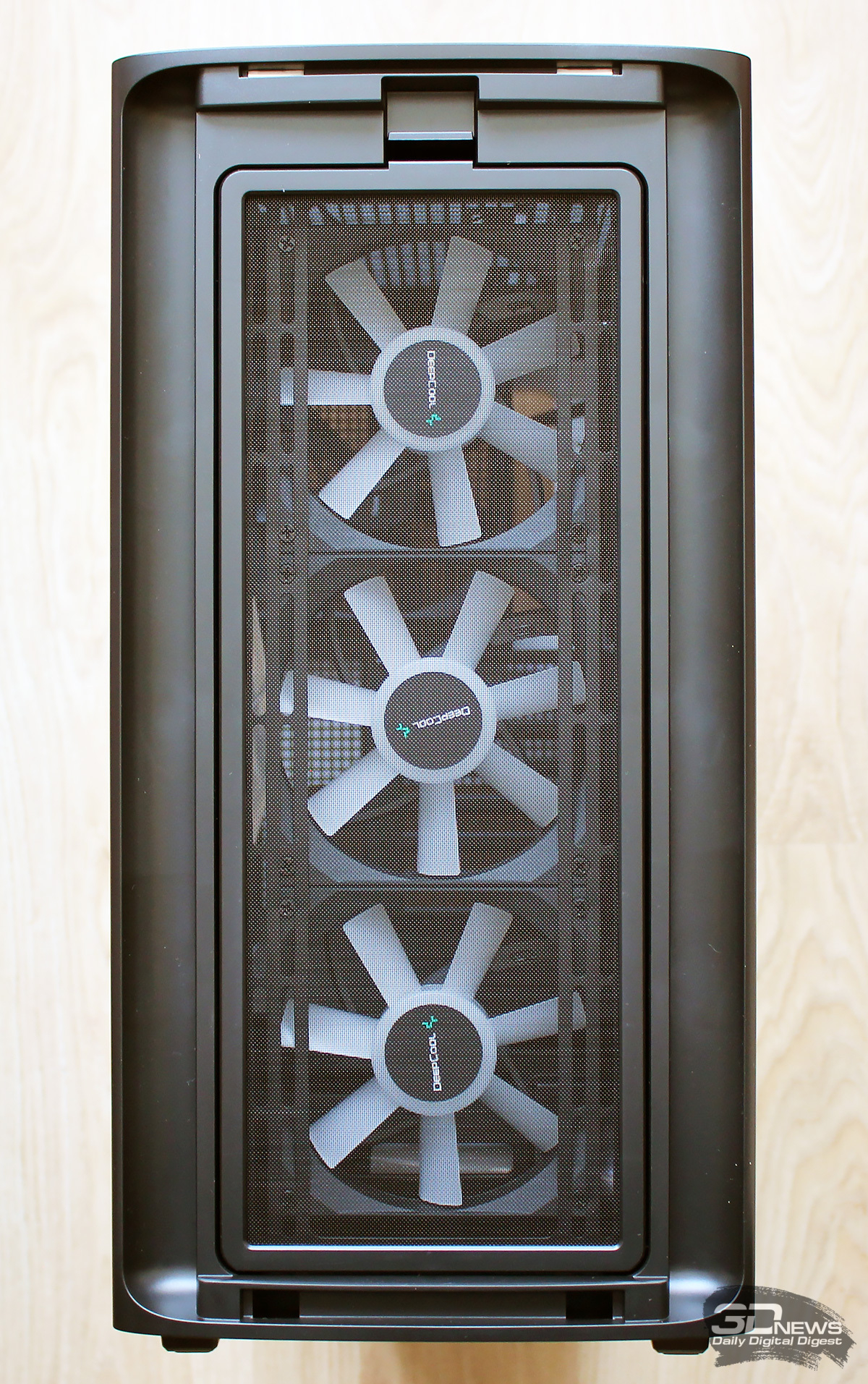

За фильтром видны вертикальные прорези для установки вентиляторов типоразмера 120 или 140 мм. Три 120-мм вентилятора сразу же установлены в DeepCool CK560 и затягивают воздух внутрь.

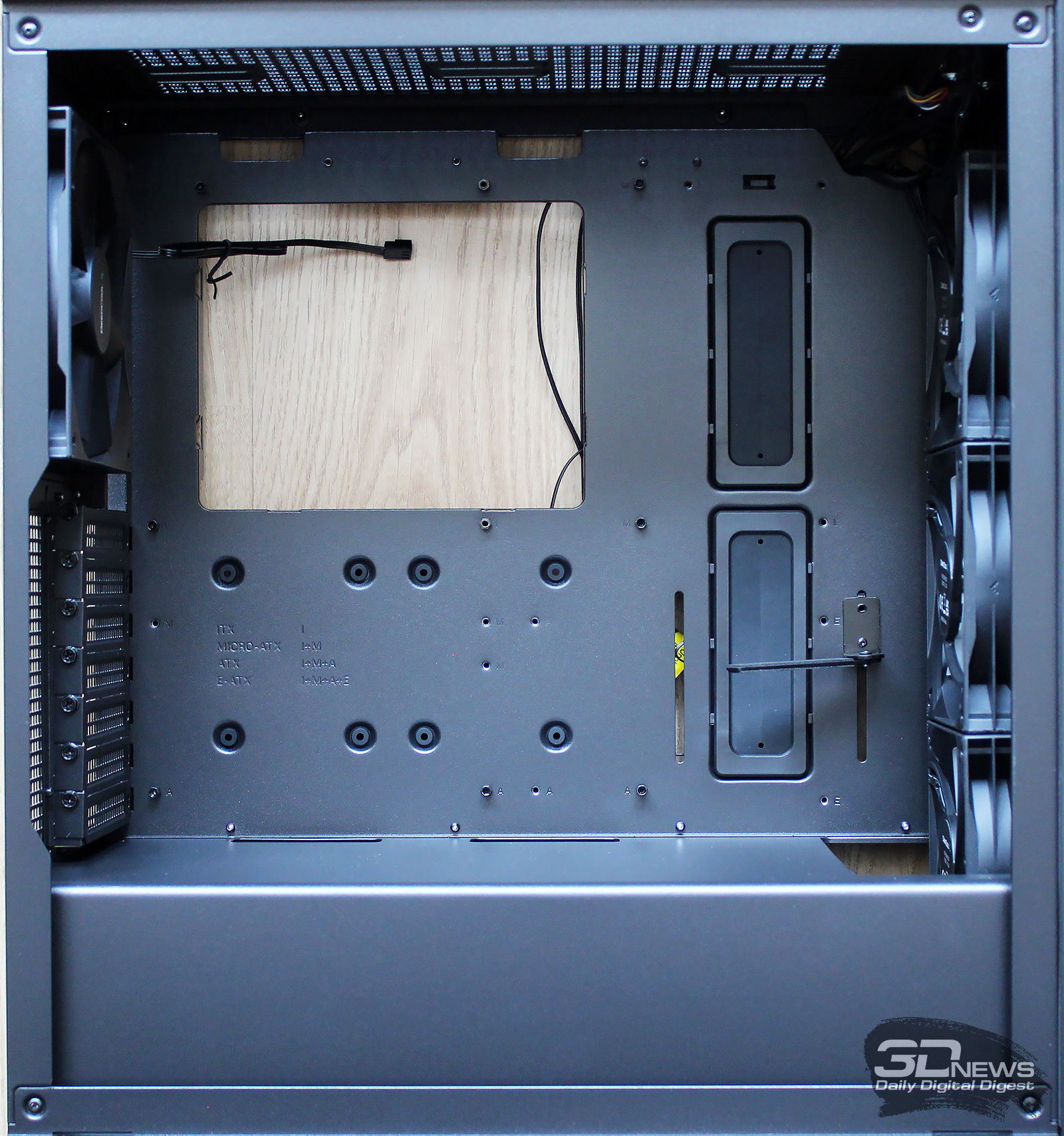

Как это чаще всего нынче бывает в корпусах Mid Tower, внутренний объём корпуса разделён на две зоны: основную и зону блока питания с накопителями, отделённую от основной металлическим кожухом.

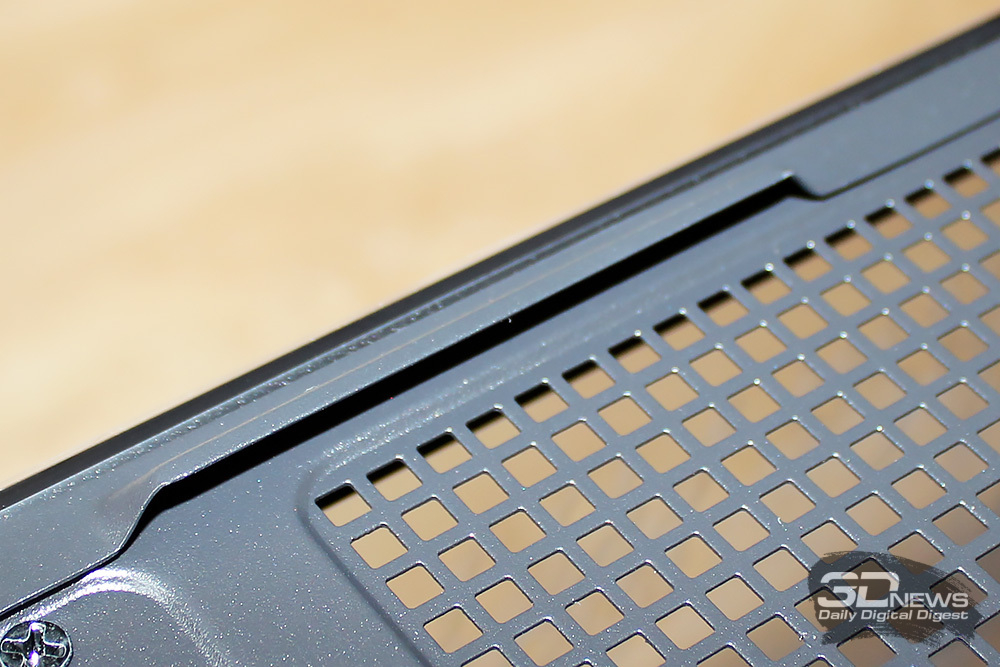

Металл у DeepCool CK560 сравнительно тонкий – всего 0,7 мм, поэтому он немного «играет» при нажатии на панели.

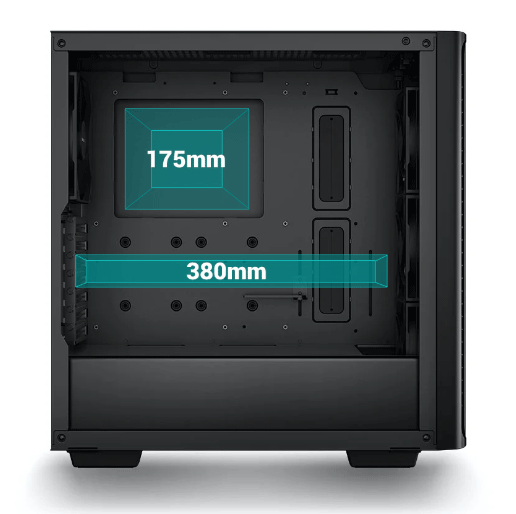

В корпус можно устанавливать материнские платы форм-факторов E-ATX, ATX, Micro-ATX и mini-ITX, а также видеокарты длиной до 380 мм и башенные кулеры высотой до 175 мм.

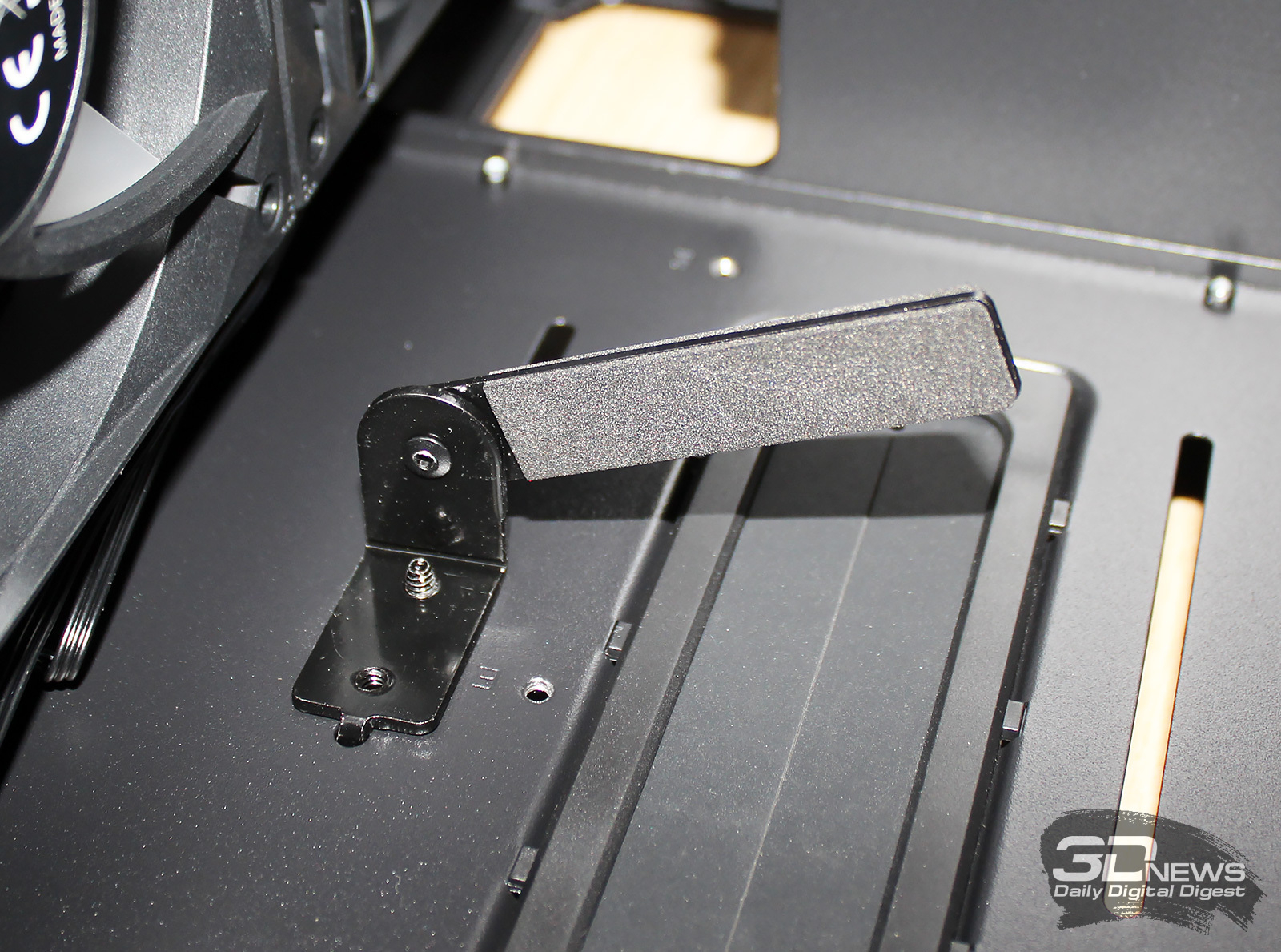

Для видеокарт предусмотрена регулируемая по высоте подпорка с изолированным держателем.

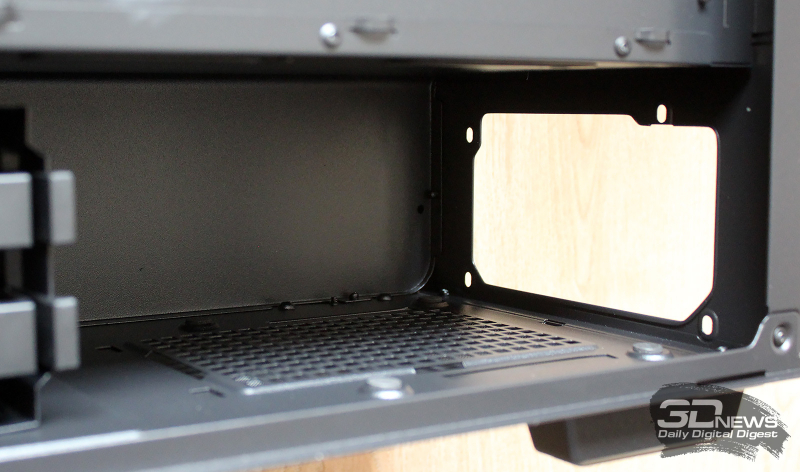

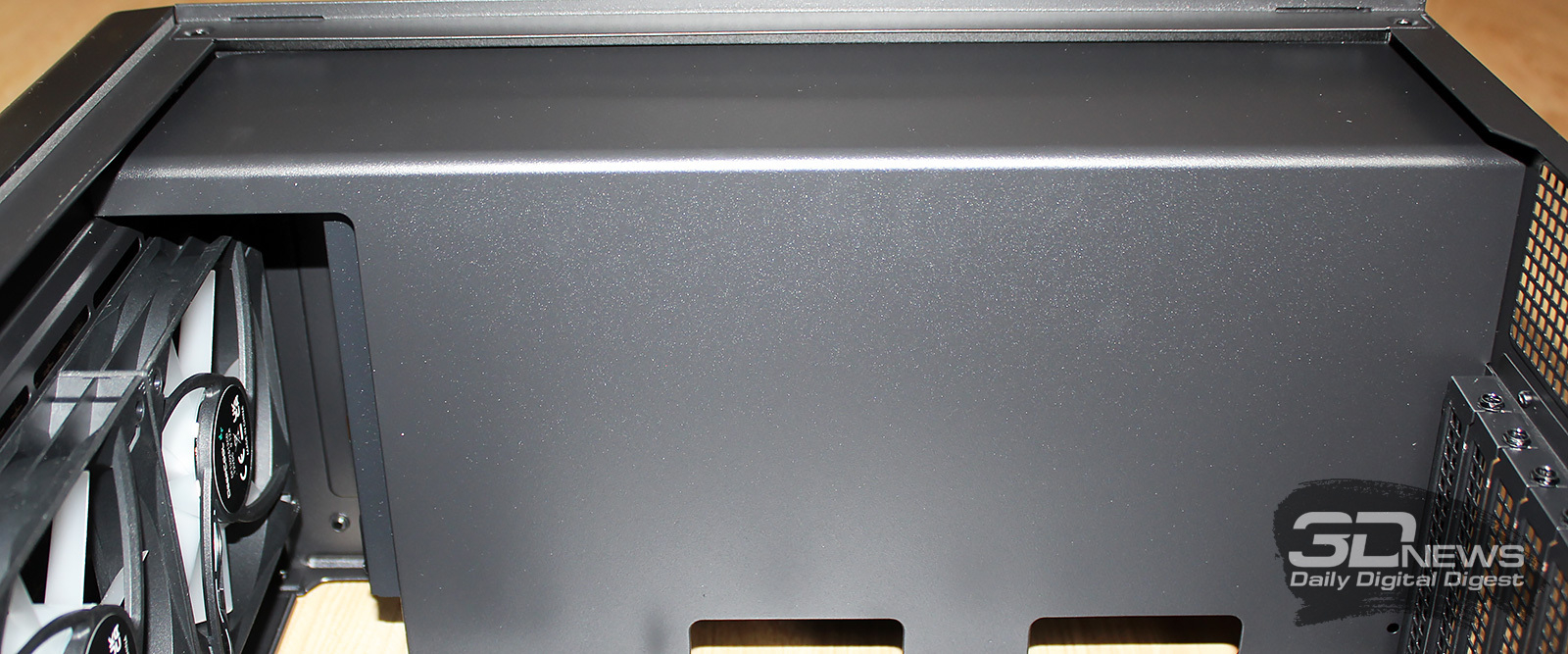

Металлический кожух, отделяющий блок питания от рабочей зоны, наделили проёмом в передней части для установки СЖО, а также двумя вытянутыми отверстиями для пропуска кабелей.

С установленной корзиной для накопителей длина блока питания не должна превышать 160 мм, но если корзину снять, то войдёт блок питания любой длины.

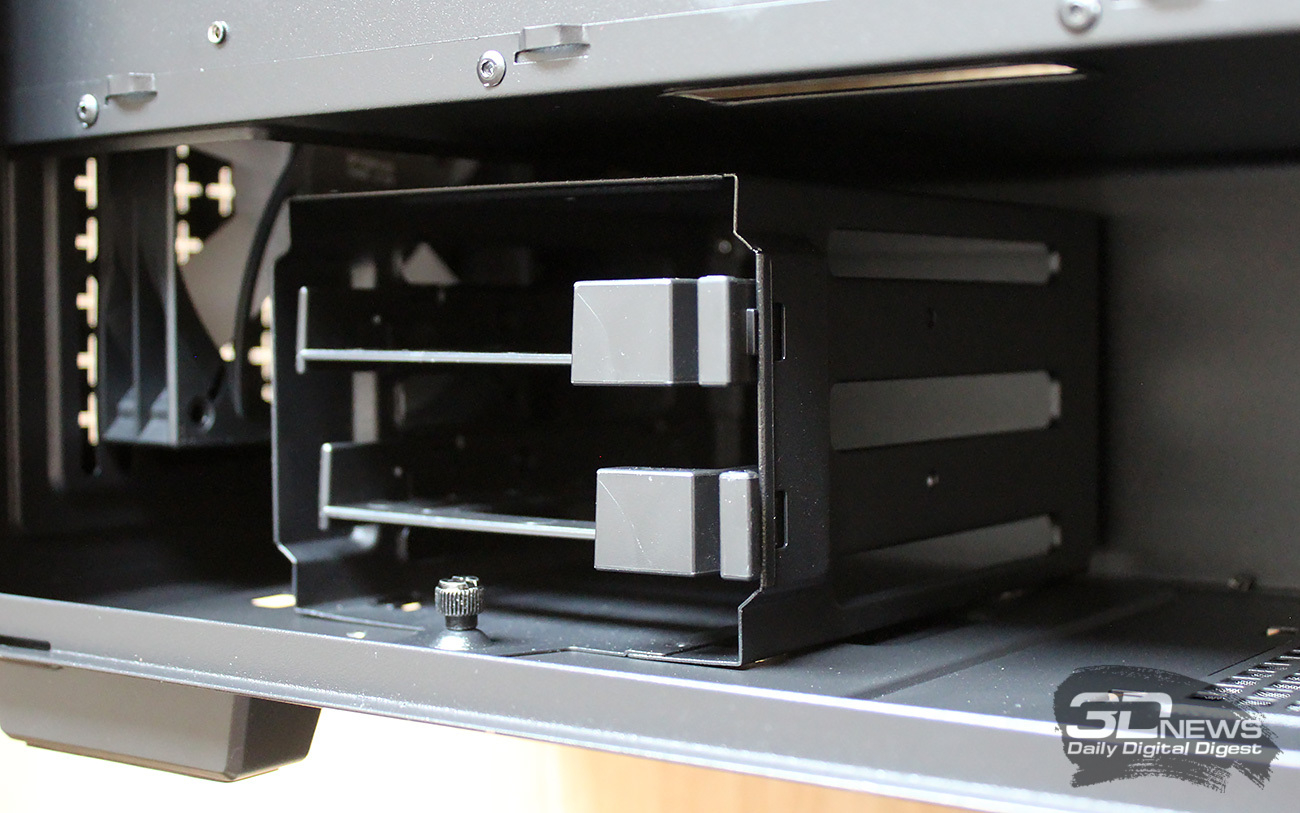

Для установки двух 3,5-дюймовых накопителей в корпусе предусмотрена съёмная корзина с пластиковыми салазками.

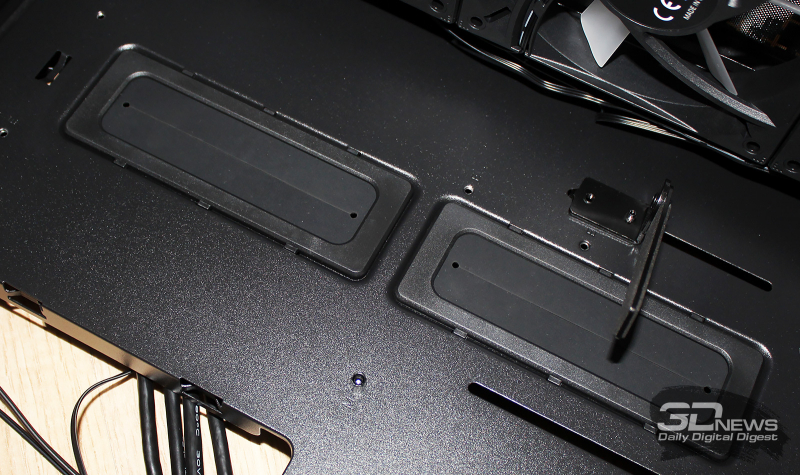

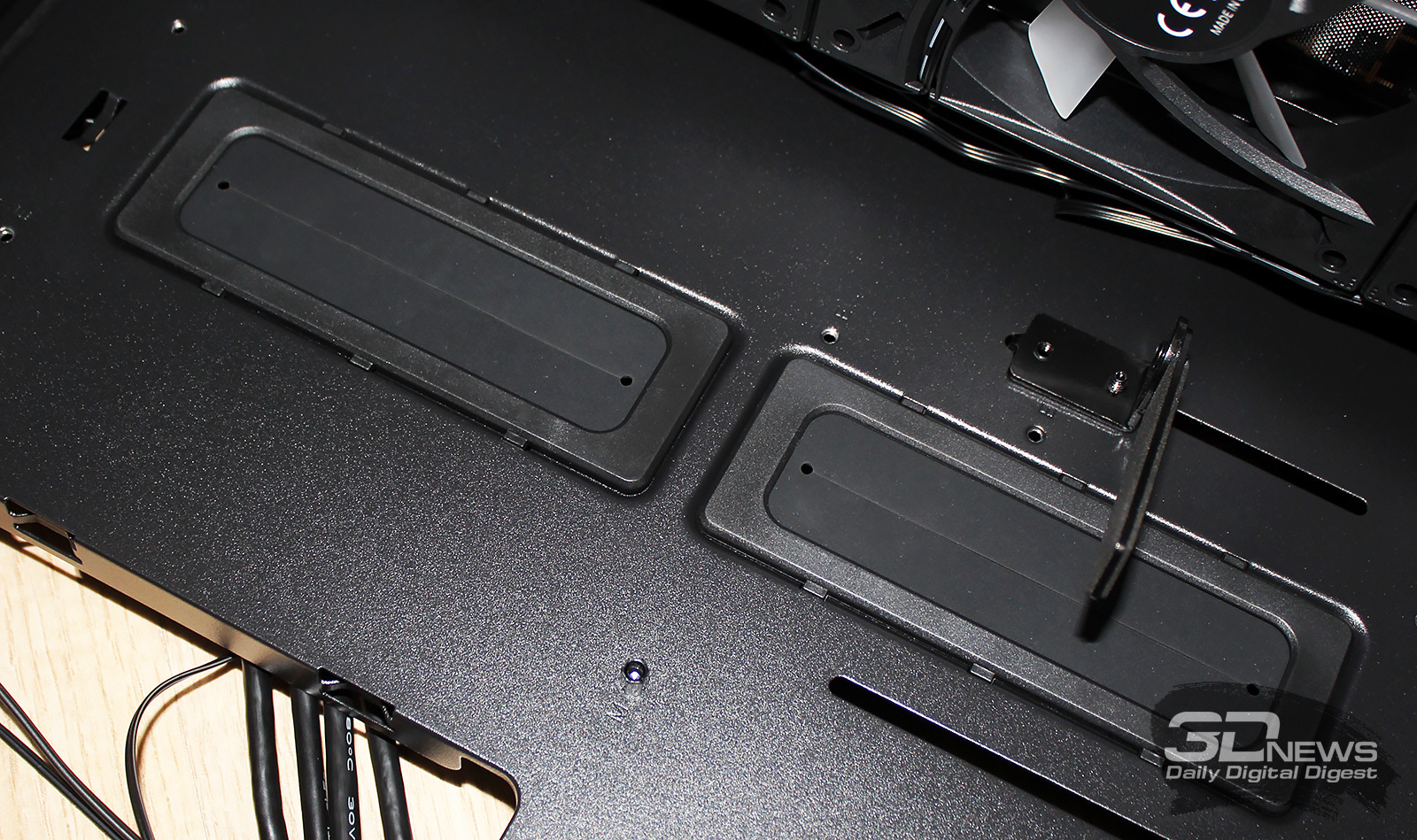

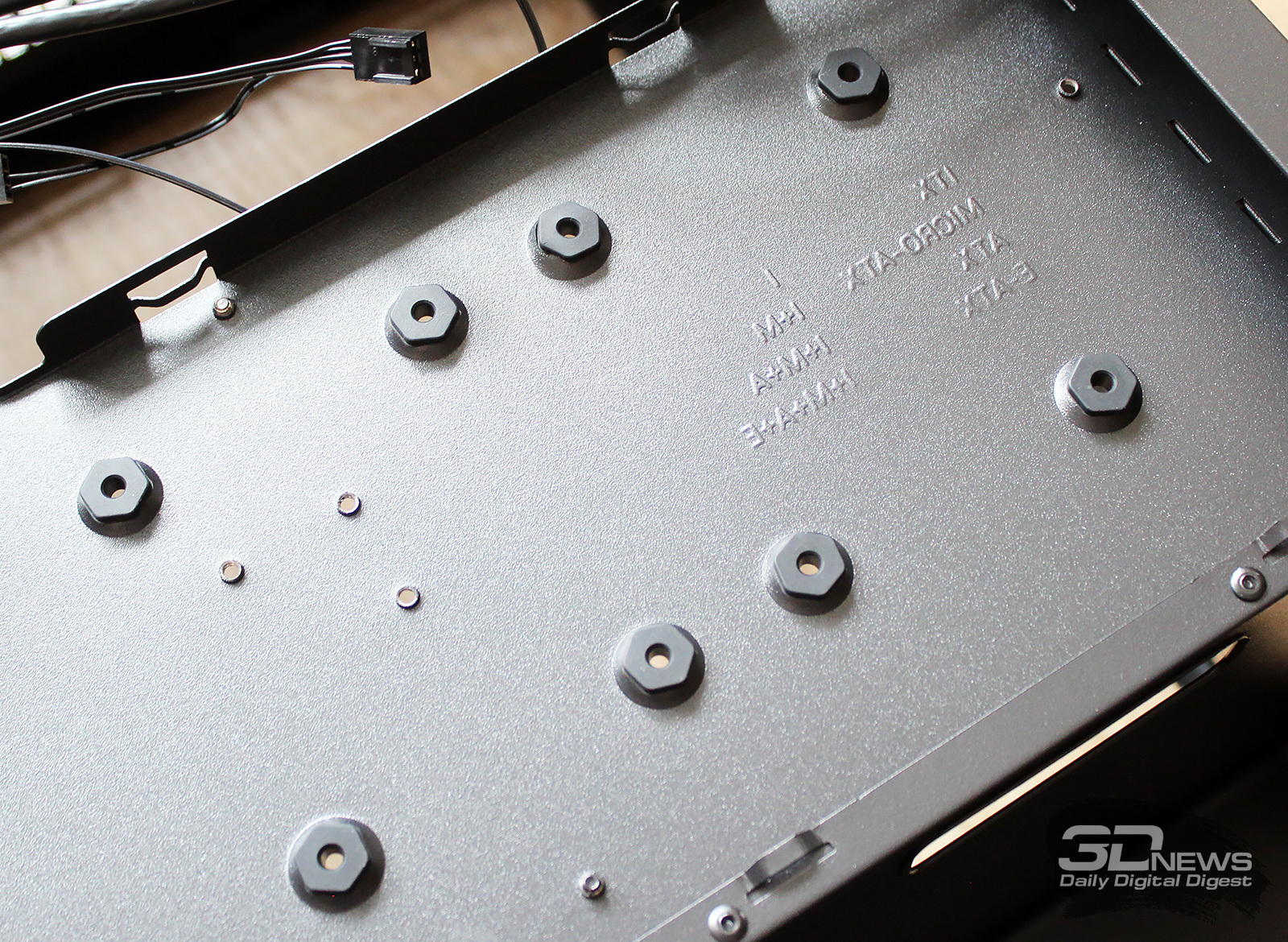

На эти же салазки можно привернуть два 2,5-дюймовых SSD/HDD, а ещё два устанавливаются на обратную сторону поддона материнской платы через специальные резиновые шайбы-уплотнители.

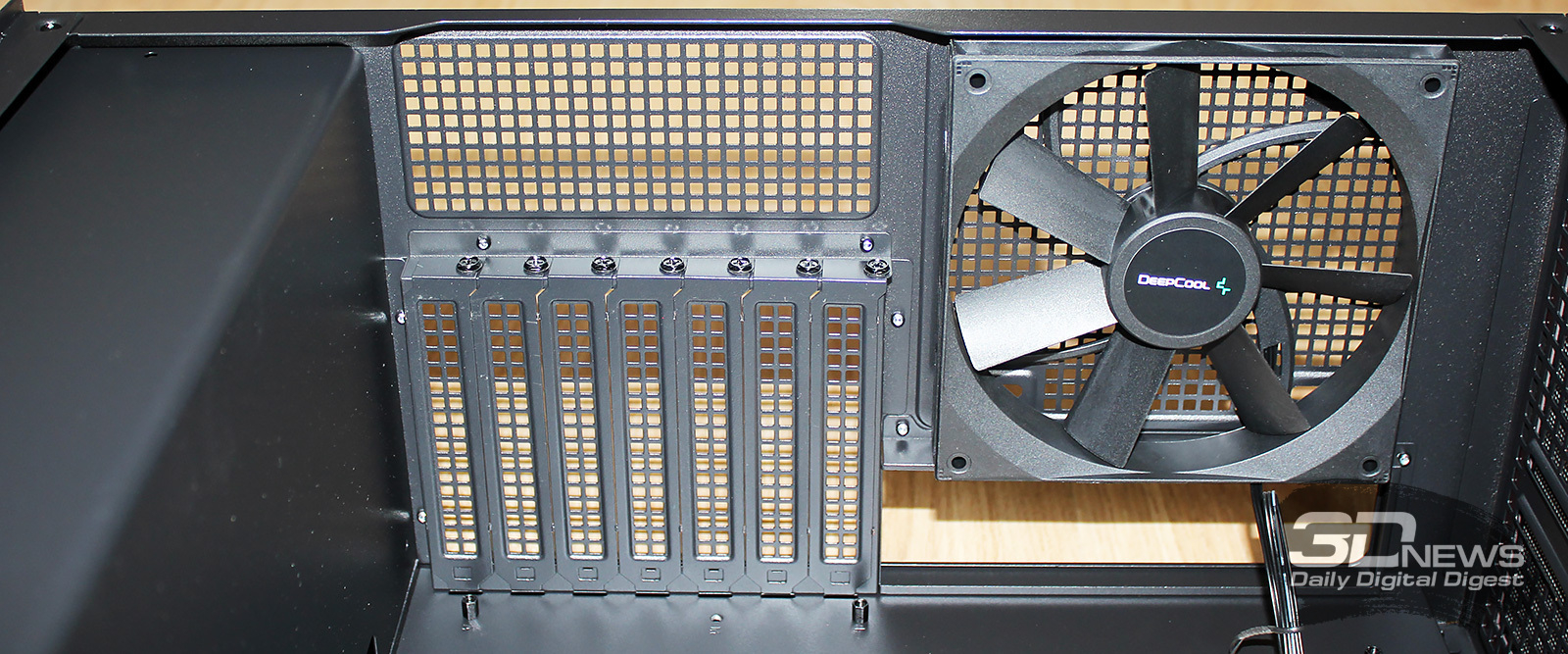

Задняя панель корпуса перфорирована по максимуму.

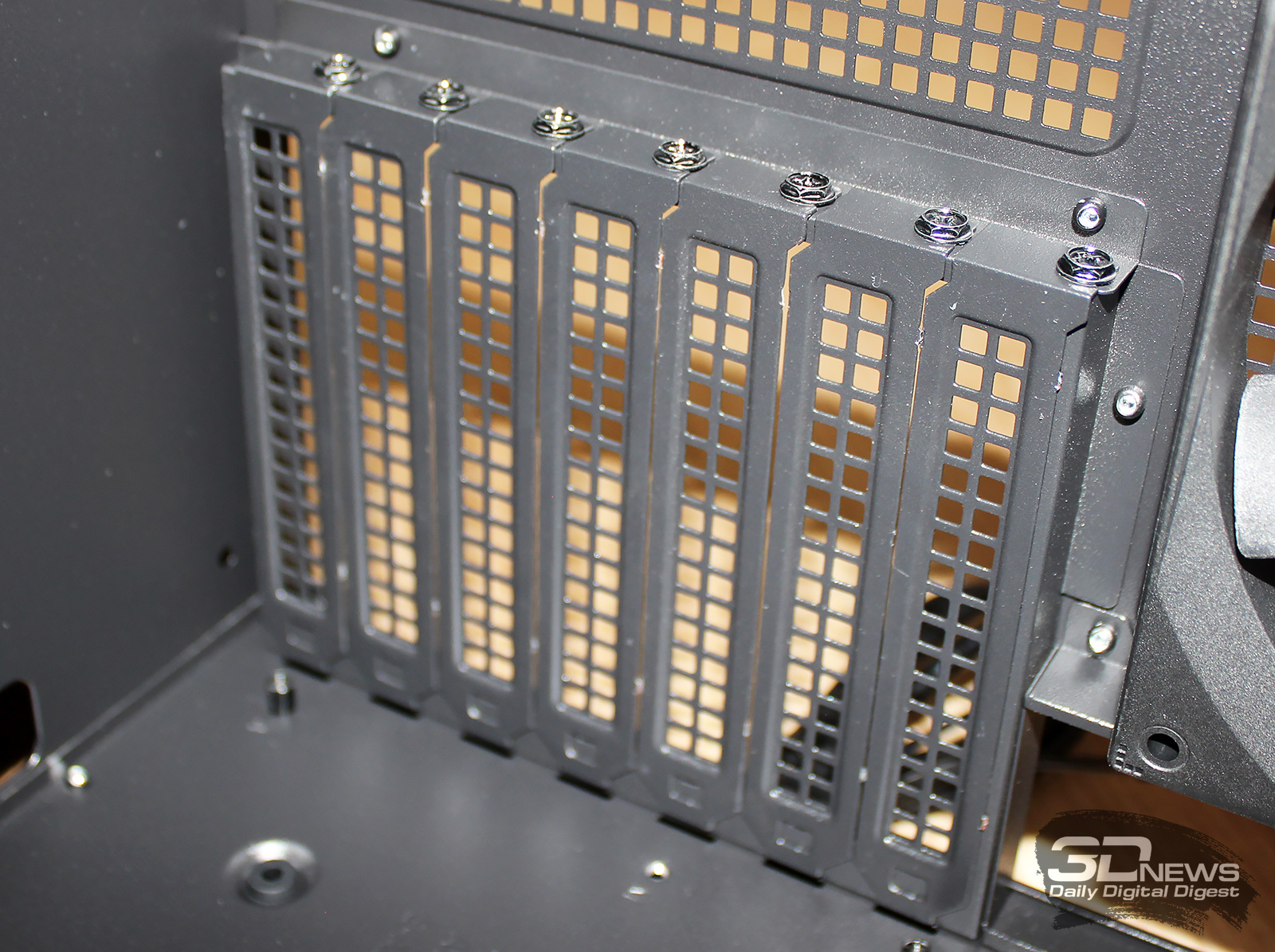

Заглушки семи слотов PCIe многоразовые, фиксируются винтами и выполнены в виде крупноячеистой сетки.

Вертикальных слотов PCIe в корпусе, к сожалению, нет, хотя места для них вполне достаточно.

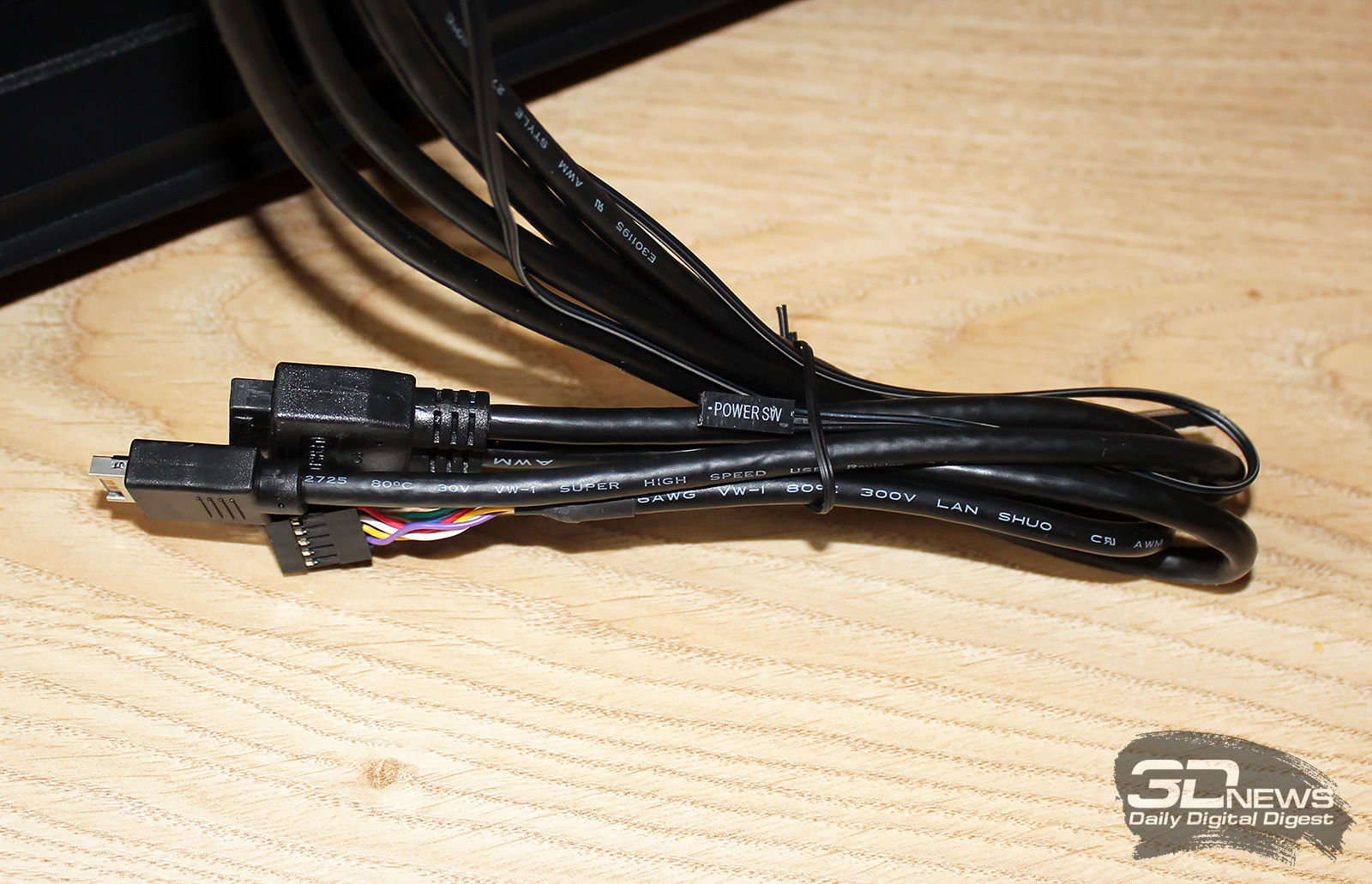

Длина штатных кабелей корпуса составляет 600 мм.

Тут предусмотрены кабели от кнопок включения питания и активности накопителей, разъёмов USB 3.0 и аудио, а также кабель порта USB 3.1 Type-C.

#Система охлаждения и возможности дооснащения

В общей сложности в DeepCool CK560 можно установить шесть 120-мм вентиляторов или пять 140-мм. Штатно установлены три 120-мм вентилятора спереди и один 140-мм на задней стенке.

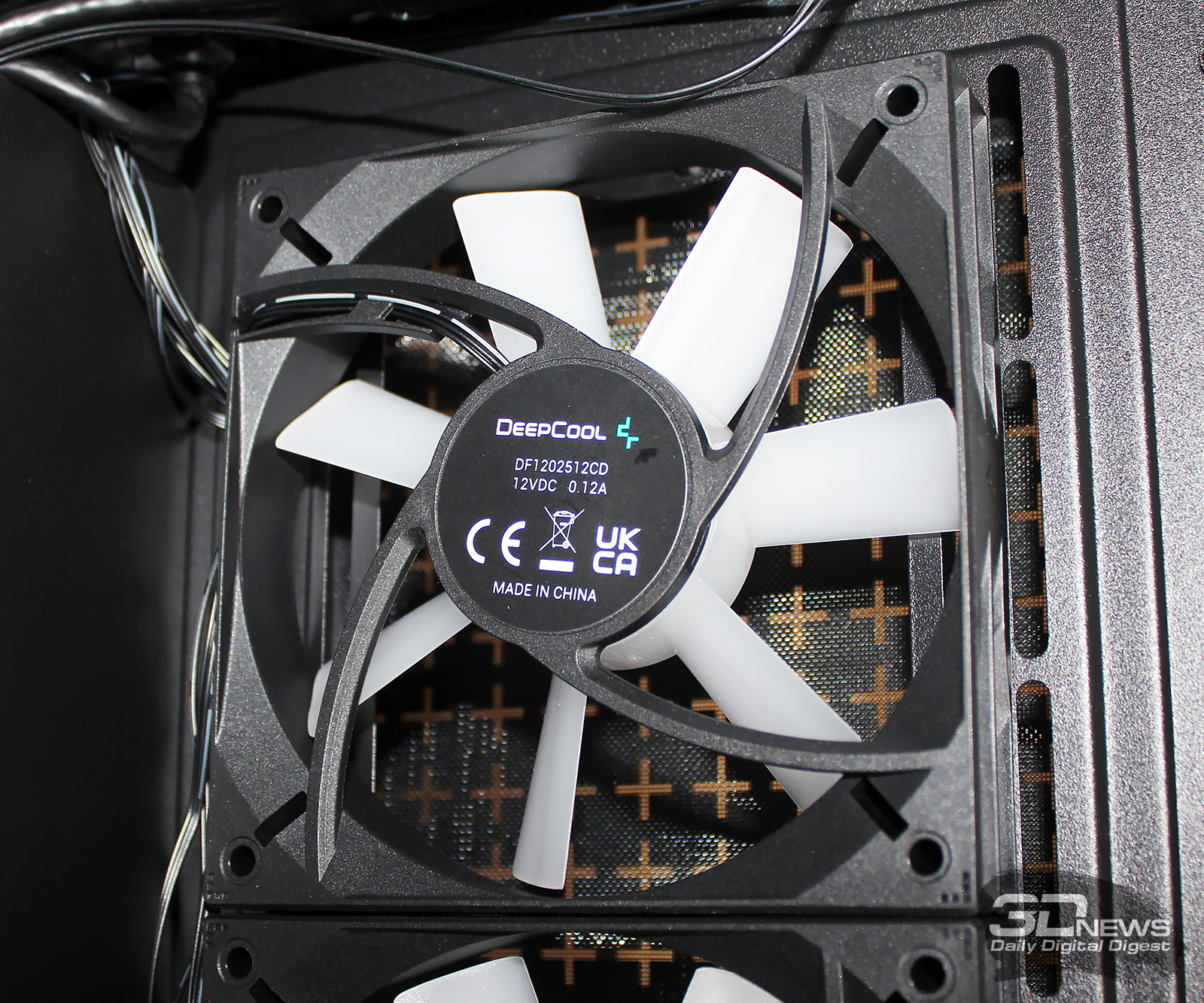

120-мм вентиляторы сориентированы на вдув в корпус и имеют семилопастную крыльчатку с плоскими лопастями-лопатками. Если судить по наклейке на статоре, модель вентилятора — DeepCool DF1202512CD.

Все три передних вентилятора соединяются последовательно — общий коннектор затем можно подключить к материнской плате или реобасу. Поддержки ШИМ у них нет, но сейчас любая плата уверенно регулирует обороты вентиляторов напряжением. Если же этого не делать, то вентиляторы будут работать с постоянной скоростью около 1200 об/мин.

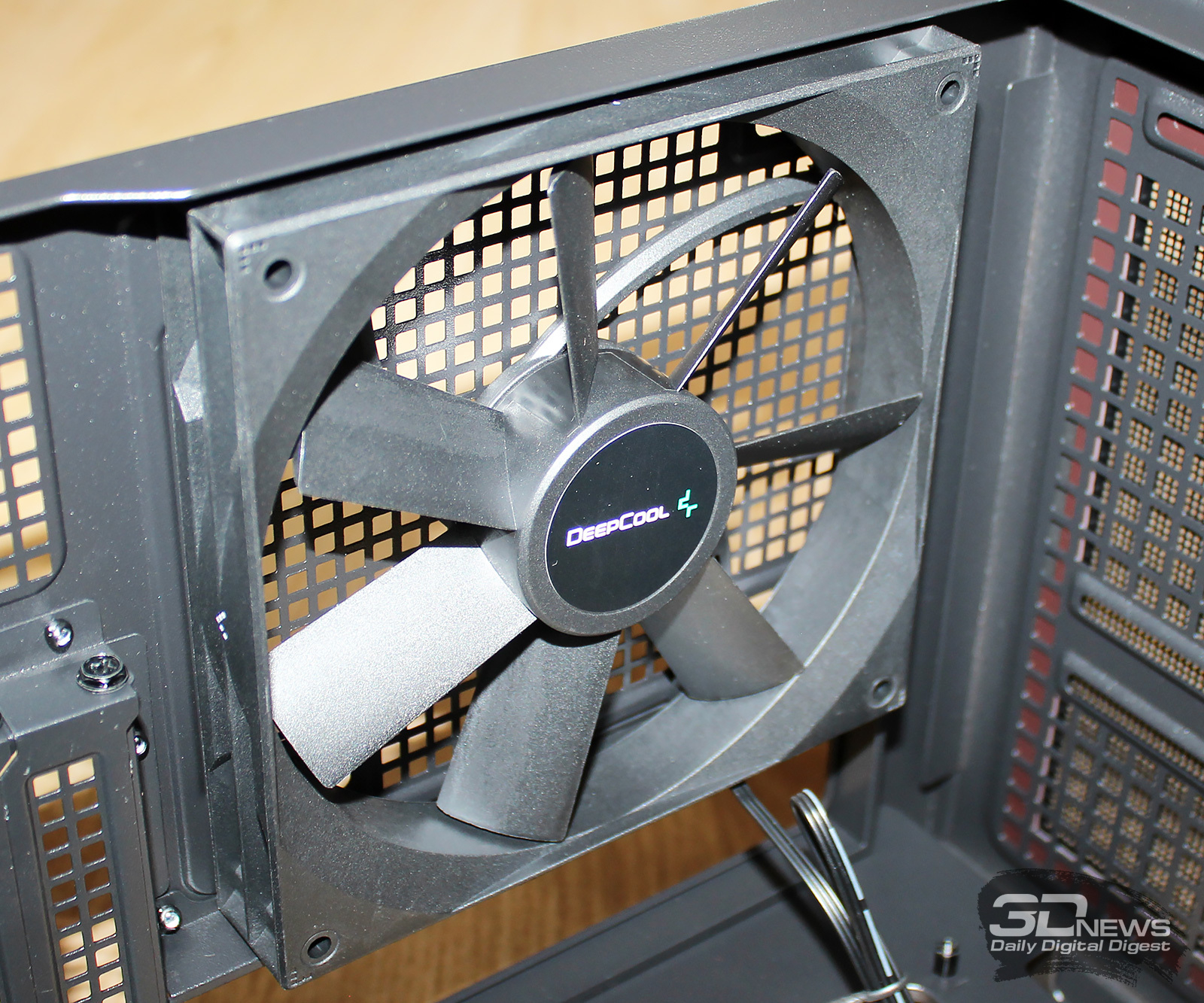

140-мм вентилятор, установленный на задней стенке, работает на выдув и также лишён возможности какого-либо управления скоростью.

По данным мониторинга, скорость вращения его крыльчатки составляет примерно 1000 об/мин.

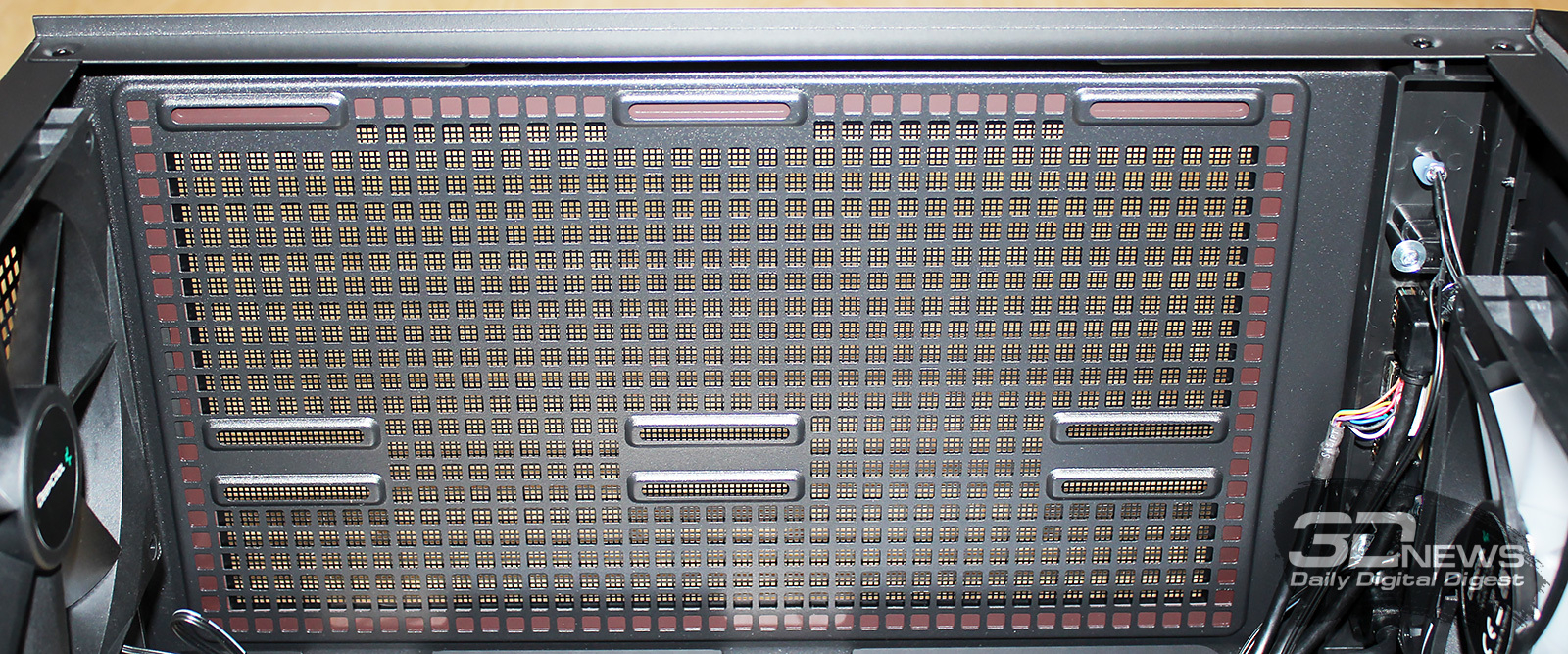

К установленным в DeepCool CK560 вентиляторам можно добавить ещё пару 120- или 140-мм вентиляторов, разместив их на верхней стенке корпуса.

Сюда же входит СЖО с радиатором размерами 280 × 140 мм или меньше. Максимальный размер СЖО для данной модели корпуса составляет 360 × 120 мм, и устанавливается такая система на переднюю стенку корпуса.

#Сборка

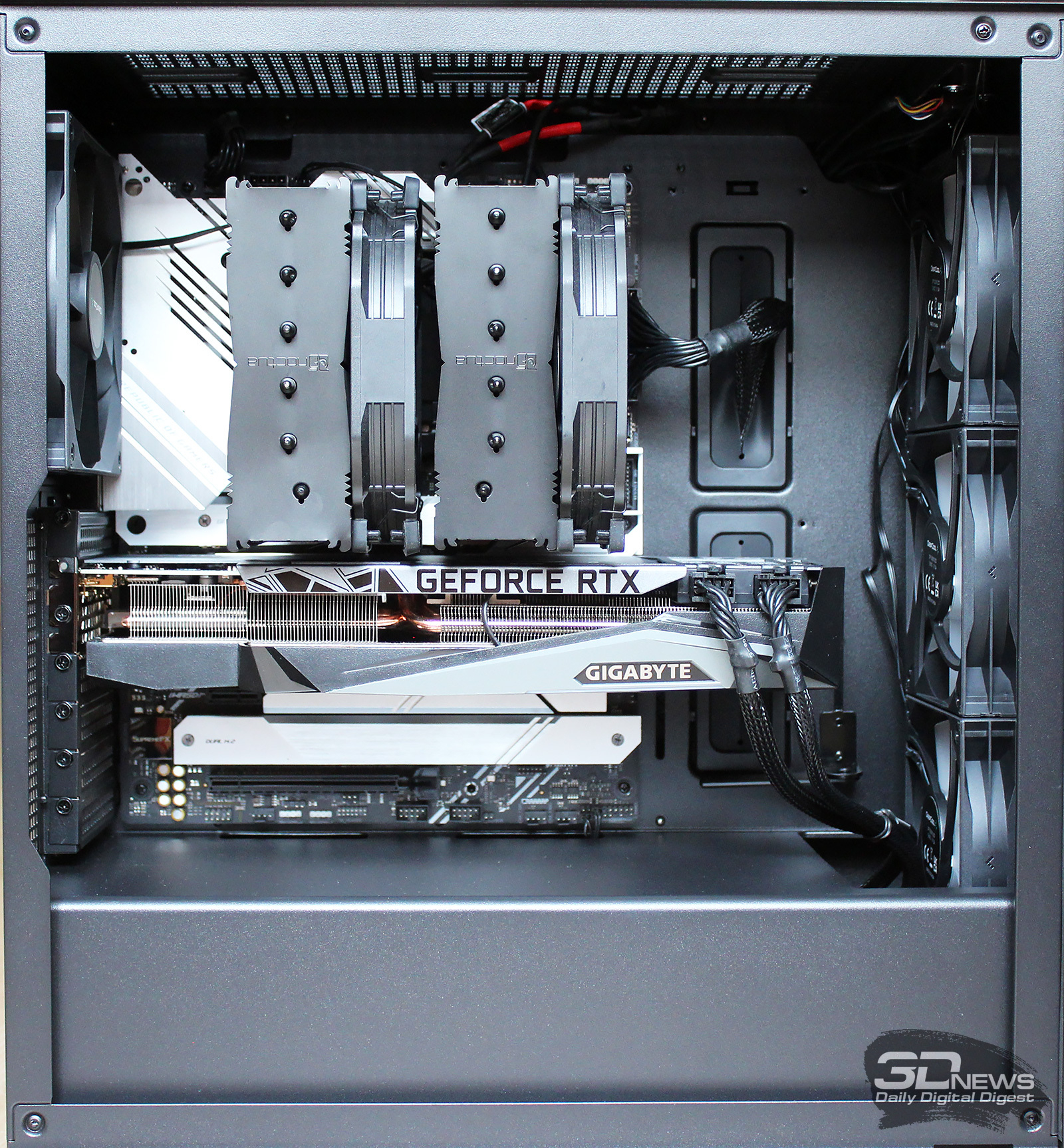

Поскольку рабочая зона корпуса очень просторна, то собирать систему в DeepCool CK560 удобно. Ничто не мешает, а для пропуска и фиксации кабелей предусмотрены прорезиненные отверстия и многочисленные петли для стяжек.

Отдельно отметим удобные салазки для размещения 3,5-дюймовых накопителей, куда можно привернуть и 2,5-дюймовый SSD.

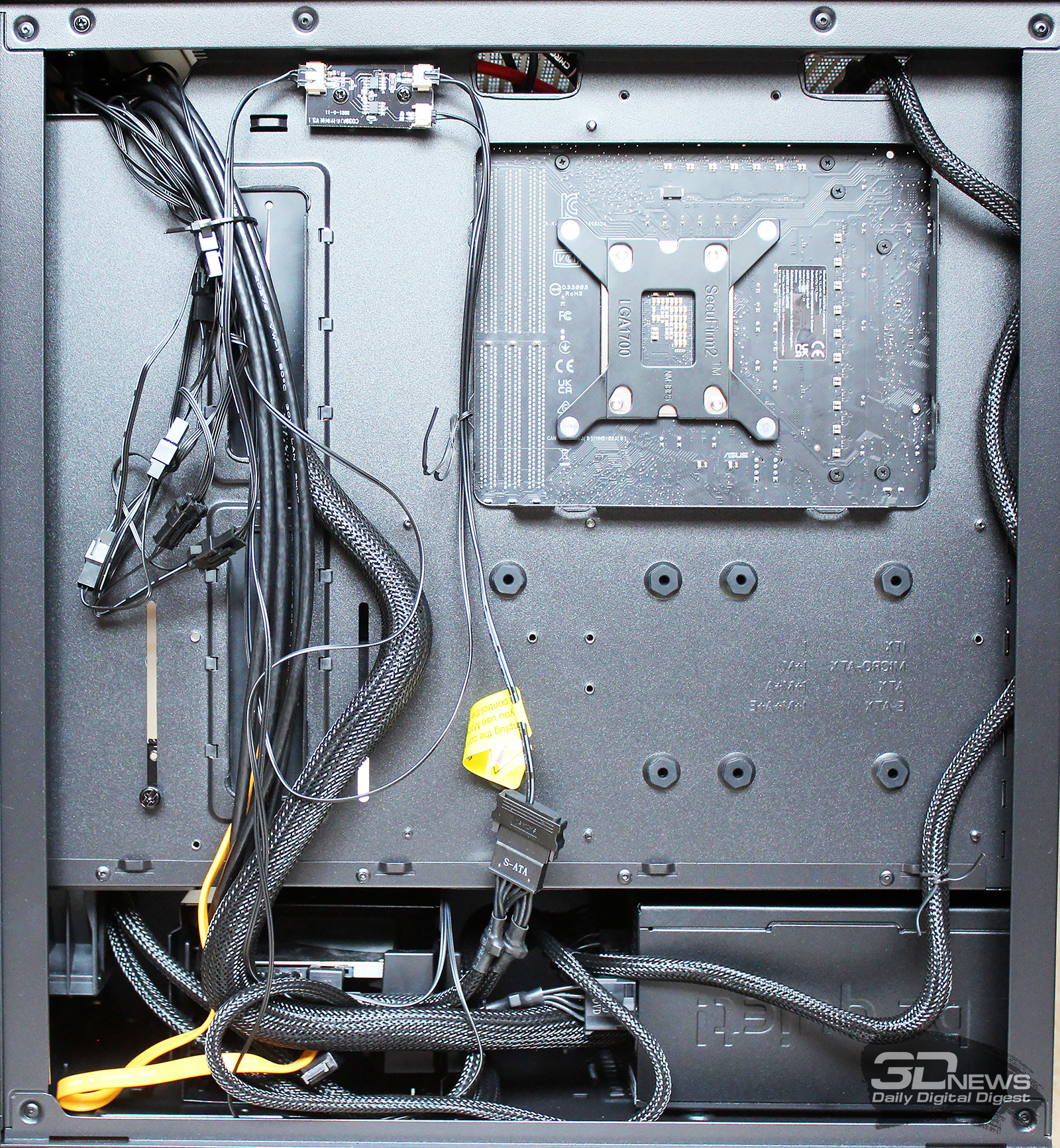

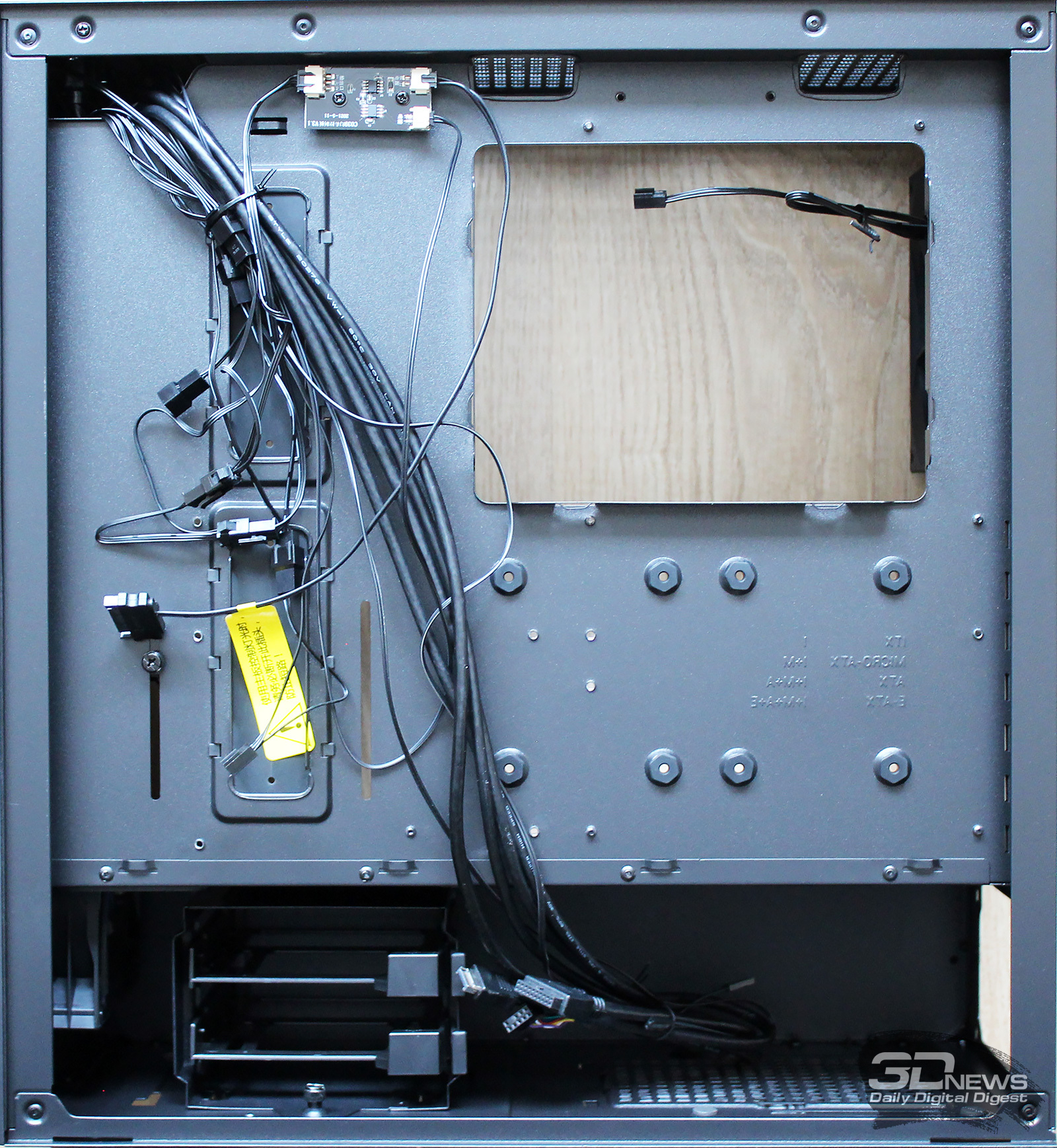

Расстояние за поддоном материнской платы до боковой стенки составляет не менее 20 мм, поэтому с размещением там даже толстых кабелей никаких сложностей не возникает. Ну а рабочую зону можно максимально разгрузить от кабелей, обеспечив не только минимальное сопротивление входящему потоку воздуха, но и эстетически приятный вид.

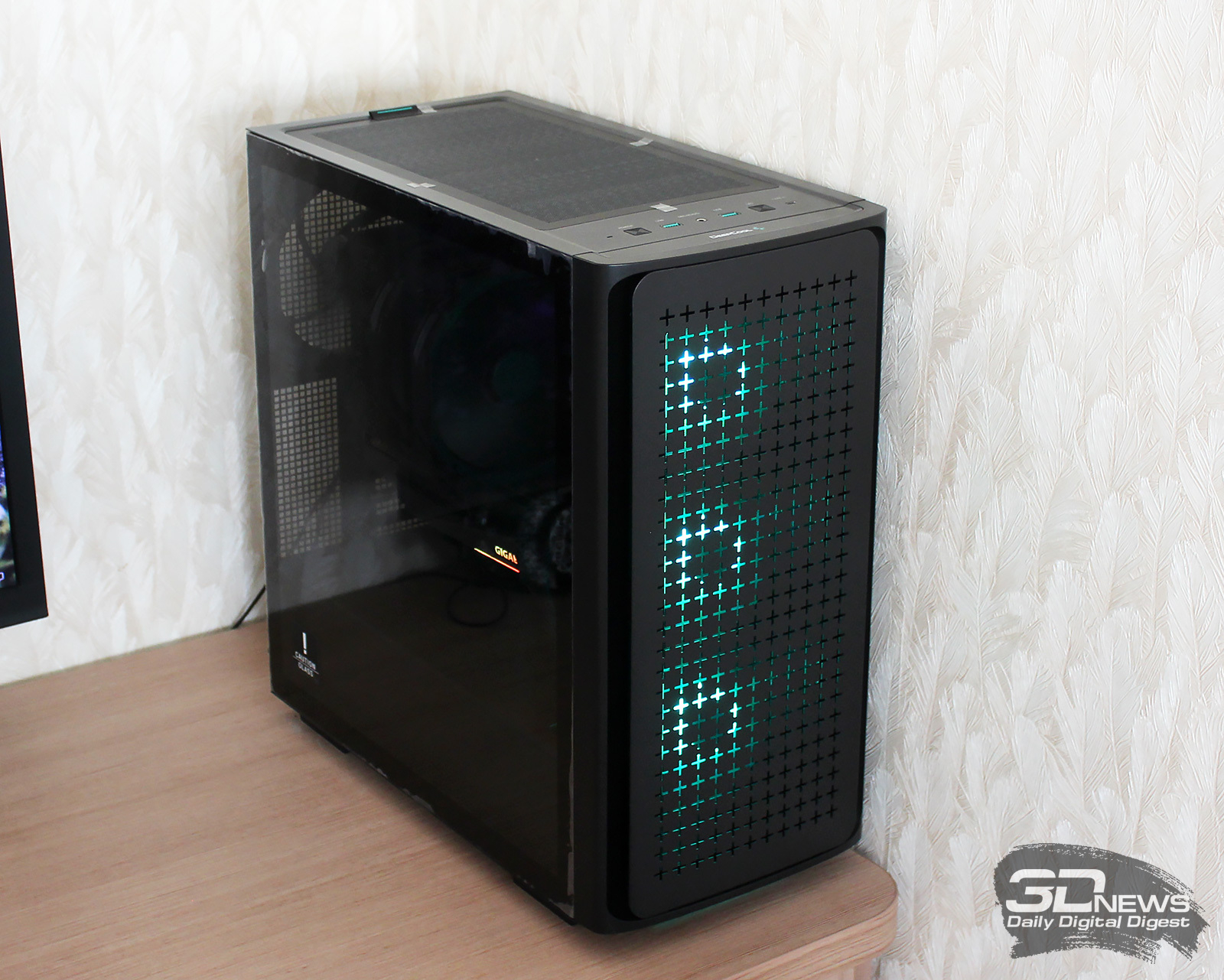

В собранном и закрытом виде DeepCool CK560 выглядит строго и аккуратно, но отнюдь не скучно и банально.

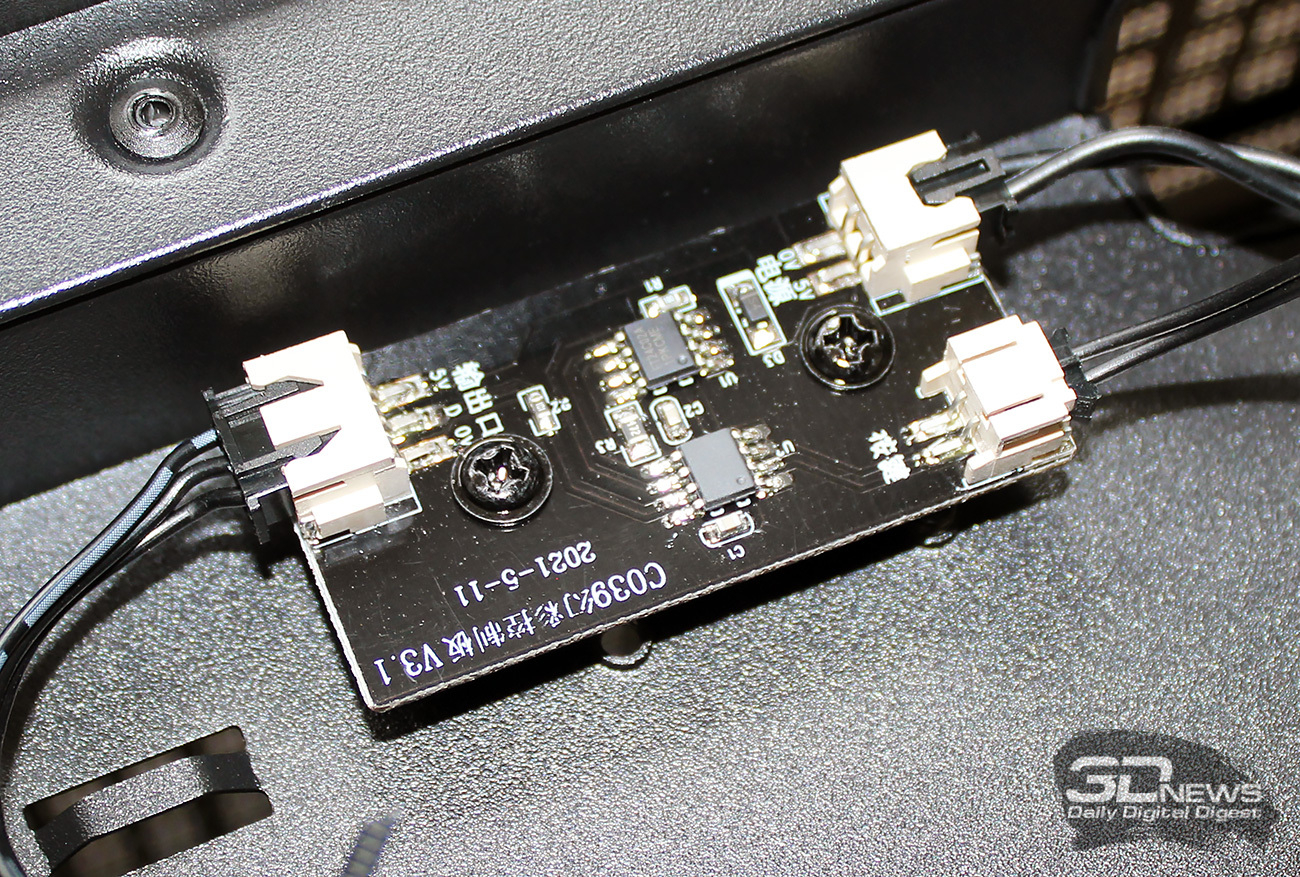

Подсветка передних вентиляторов регулируется маленьким контроллером, установленным в верхней части шасси, за перегородкой.

Он требует питания через отдельный кабель SATA-типа. Если использовать контроллер, то регулировать режимы и цвет подсветки вентиляторов можно будет последовательными нажатиями кнопки на верхней грани корпуса. Но можно поступить и иначе, соединив вентиляторы с ARGB-разъёмом материнской платы кабелем из комплекта и регулировать подсветку через соответствующее приложение платы.

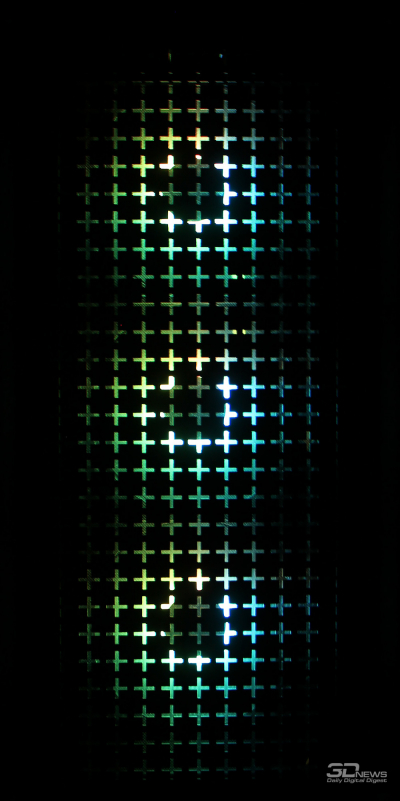

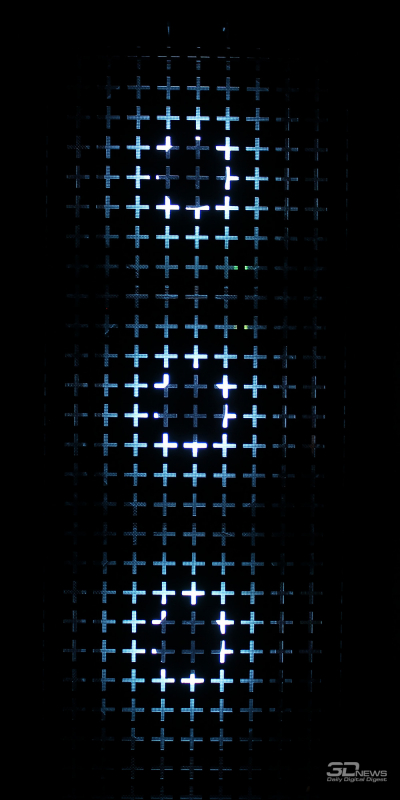

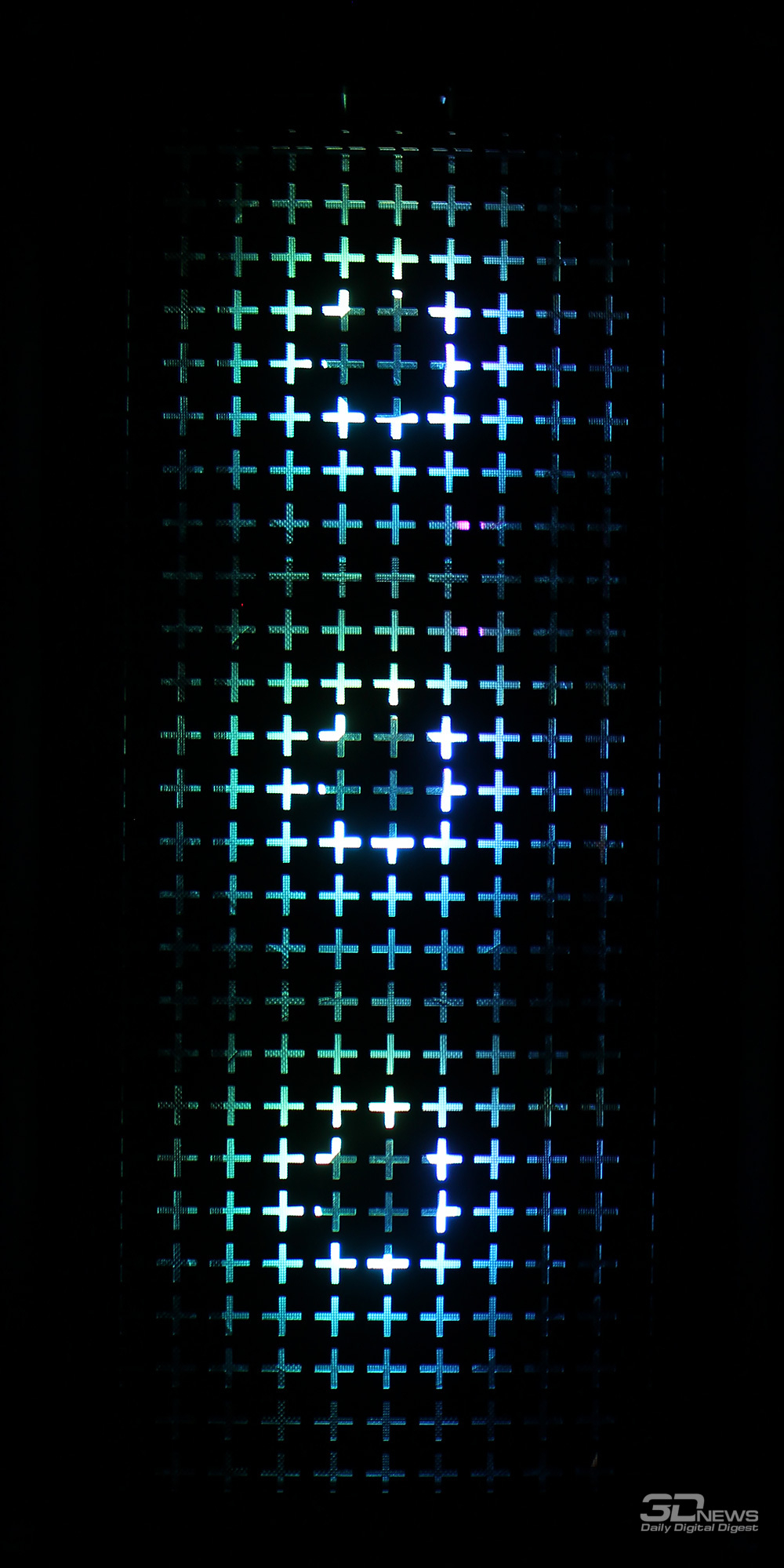

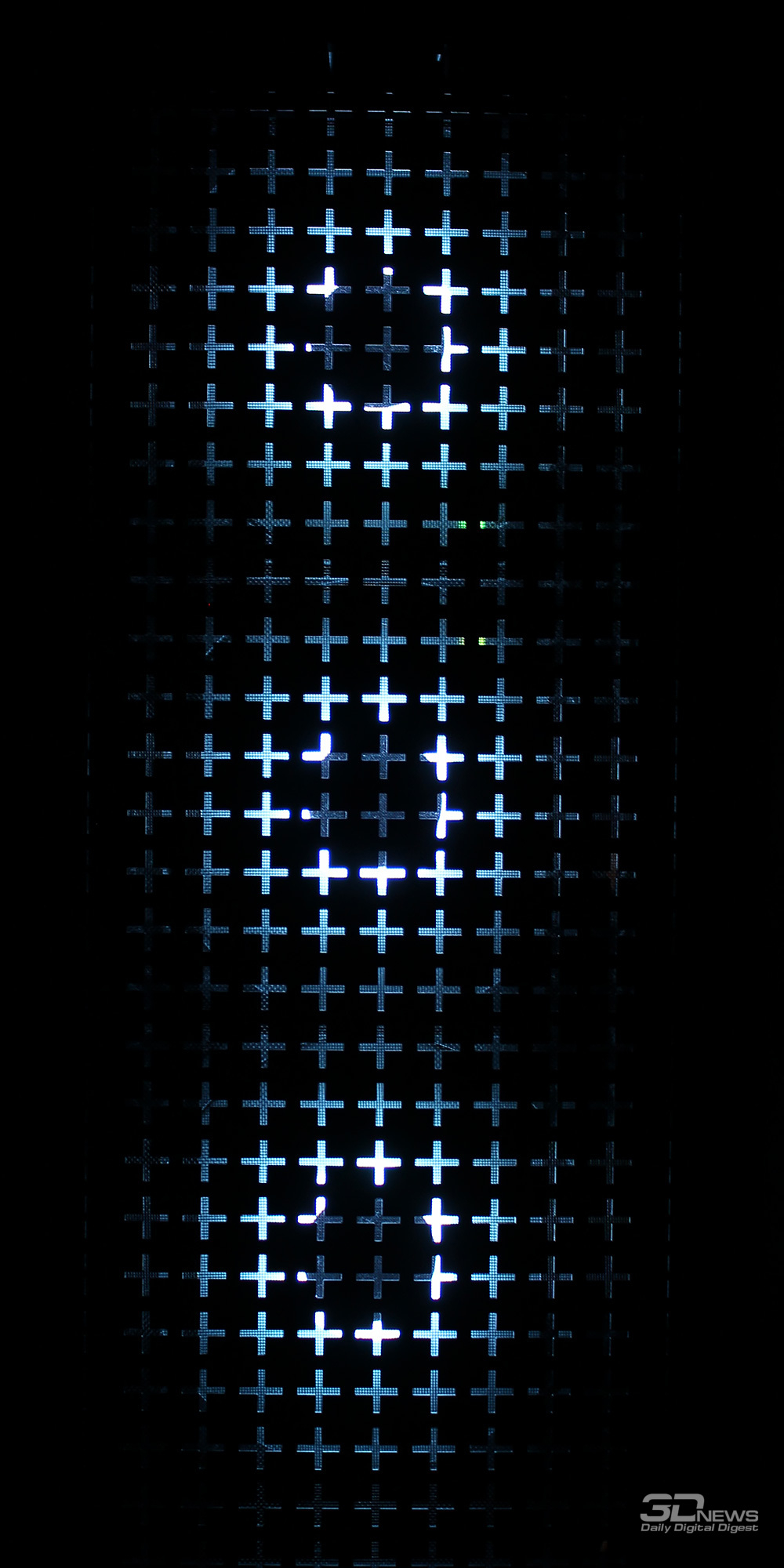

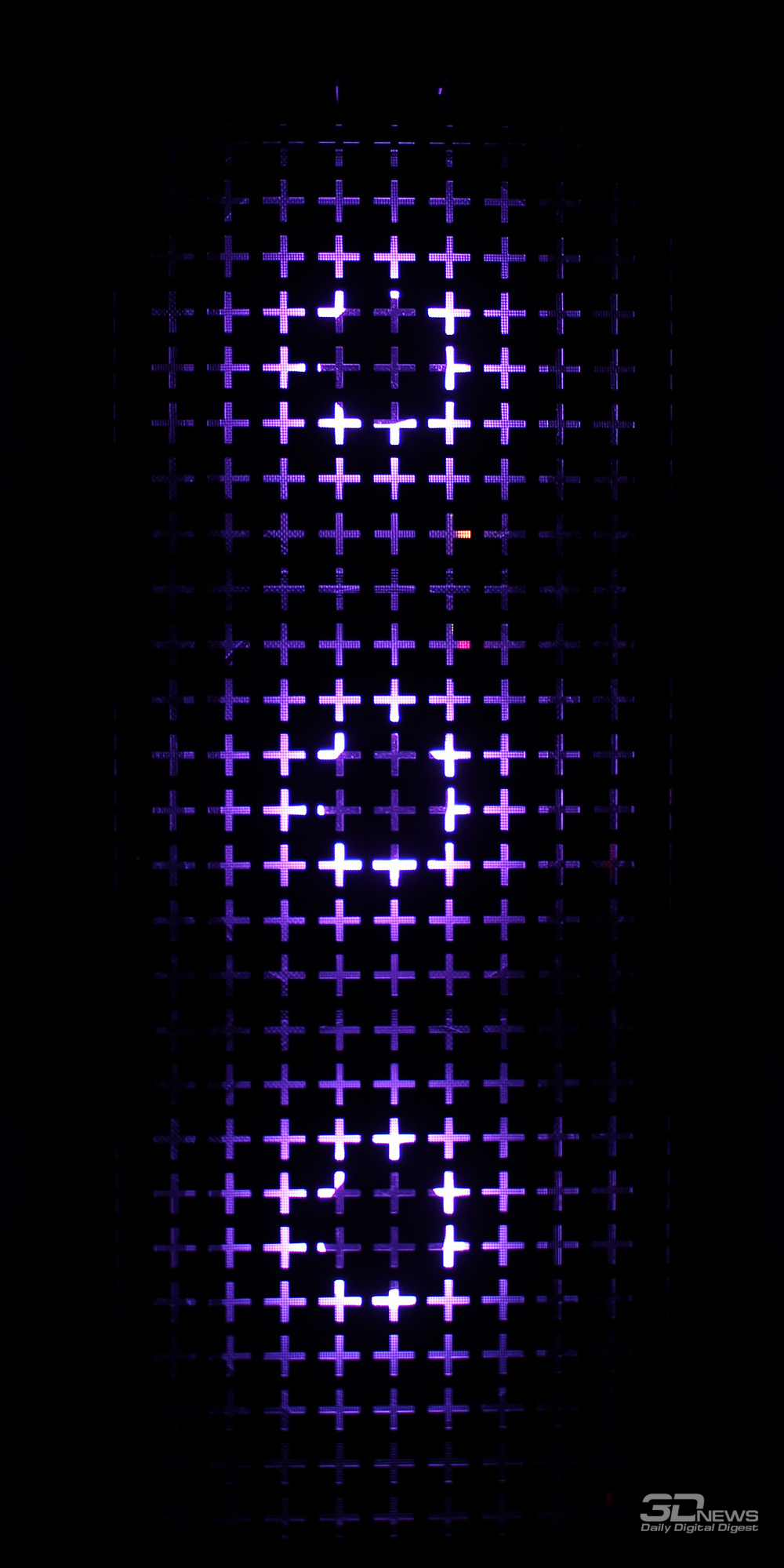

Подсветка в DeepCool CK560 выглядит оригинально и свежо благодаря крестообразной перфорации передней панели. Кстати, подсветка не слишком яркая – если надо работать за системным блоком ночью, глаза ничего не режет.
