Обзор и тестирование корпуса DeepCool СН510 MESH DIGITAL с цифровой панелью

Огромный ассортимент разнообразных компьютерных корпусов на рынке и серьёзная конкуренция между производителями вынуждает последних искать оригинальные решения, которые позволили бы привлечь на свою сторону потребителей и повысить спрос. Одно из таких решений совсем недавно представила компания DeepCool. Речь идёт о новом корпусе DeepCool СН510 MESH DIGITAL с цифровым информационным дисплеем, встроенным в переднюю панель корпуса. На него можно вывести информацию о температуре центрального процессора или графического процессора видеокарты. В остальном корпус также не подкачал: вместительный, функциональный и недорогой. Давайте познакомимся с ним поближе.

⇡#Технические характеристики

⇡#Упаковка и комплектация

DeepCool СН510 MESH DIGITAL запечатан в стандартную коробку с белой наклейкой, на которой можно найти фото корпуса и его характеристики.

Внутри картонной коробки размещены две пенопластовые вставки, прочно фиксирующие корпус, который дополнительно облачён в полиэтиленовый пакет.

Аксессуары находятся внутри корпуса в небольшом пакетике и включают в себя инструкцию по сборке, набор винтов разных типов, головку для затягивания опорных втулок материнской платы и пластиковые стяжки.

DeepCool СН510 MESH DIGITAL выпускается в Китае и сопровождается одногодичной гарантией. Стоимость этого корпуса в российских магазинах на момент подготовки статьи составляла 6 600 рублей. Отметим, что в ассортименте компании есть модель DeepCool CH510 без цифровой панели, которая стоит на 500 рублей дешевле.

⇡#Дизайн

Дизайн нового DeepCool СН510 MESH DIGITAL вполне можно назвать стандартным: перед нами обычный корпус полностью чёрного цвета, без каких-либо оригинальных решений и цветных вставок. Единственное, что можно ему записать в плюсы с точки зрения дизайна, — это прозрачная боковая панель из закалённого стекла.

Длина корпуса составляет 455 мм, высота – 470 мм, а ширина – 230 мм. То есть он немного короче корпусов данного класса, но на 10 мм шире.

Масса DeepCool СН510 MESH DIGITAL — 7,5 килограммов, это среднее значение для корпусов форм-фактора Mid Tower.

Передняя панель корпуса целиком выполнена из пластика и представляет собой решетку, вставленную между боковыми глянцевыми стойками, а сверху над ней установлена та самая цифровая панель.

Передняя панель фиксируется на пластиковых «тюльпанах» и снимается, если её потянуть на себя за низ с небольшим усилием. За панелью скрыт металлический пылевой фильтр с магнитным креплением по периметру. Маленькие кусочки скотча фиксируют его только при транспортировке корпуса, а при эксплуатации их лучше снять.

Конфигурация задней панели стандартная, а из её особенностей отметим вертикальные прорези под подстройку заднего 120-мм корпусного вентилятора, отверстия для крепления 140-мм вентилятора и большую боковую решётку над PCIe-слотами.

На верхней панели корпуса размещён ещё один фильтр с магнитным креплением по периметру, причём практически по всей длине этой панели.

Сразу за фильтром находится перфорированная решётка с прорезями для установки вентиляторов двух типов (120- и 140-мм) или радиатора системы жидкостного охлаждения.

Третий противопылевой фильтр размещён снизу, под зоной блока питания.

Высота пластиковых ножек корпуса равна 20 мм. На них наклеены мягкие полоски для придания корпусу устойчивости и снижения уровня шума.

Справа сверху размещены кнопки включения и сброса, один USB 3.0 Type-C, коннектор для наушников или микрофона, а также один порт USB 3.0 Type-A.

Что касается качества сборки корпуса, то оно стандартно для DeepCool высокое – неравномерных щелей нет, острых краёв у металлических панелей не обнаружено, металл и пластик вполне приятные тактильно.

⇡#Внутреннее строение

Стеклянная боковая панель корпуса толщиной 4 мм удерживается на его верхней раме магнитами и фиксируется пластиковой защёлкой. Очень удобный вариант для быстрого снятия. Металлическая панель толщиной 0,7-0,8 мм фиксируется винтами с накатанной головкой и имеет выштампованную ручку.

Компоновка DeepCool СН510 MESH DIGITAL приведена ниже.

Как видим, шасси можно практически полностью освободить от панелей и фильтров.

Если снять с корпуса переднюю панель и её фильтр, то открывается большой проём с боковыми прорезями под установку вентиляторов или радиатора системы жидкостного охлаждения. Самих передних вентиляторов, кстати, в корпусе нет.

Теперь снимем с DeepCool СН510 MESH DIGITAL боковые панели.

Просторная рабочая зона отделена от нижней части корпуса металлическим кожухом. В неё можно установить материнскую плату любого форм-фактора, включая E-ATX. Одновременно сюда можно поставить башенный кулер высотой до 175 мм и видеокарту длиной до 380 мм, для поддержки которой предусмотрена подпорка с изоляцией.

Металлический кожух, отделяющий рабочую зону от блока питания, перфорирован и рассчитан на установку двух дополнительных 120-мм вентиляторов.

В эпоху видеокарт, потребляющих 450 ватт, такая возможность вовсе не кажется избыточной.

В нижней части корпуса, под кожухом, можно установить блок питания длиной до 170 мм.

Рядом находится съёмная металлическая корзина для установки одного или двух 3,5-дюймовых накопителей (один 2,5-дюймовый на неё также можно повесить).

Ещё два 2,5-дюймовых накопителя можно повесить на обратную сторону поддона материнской платы, где предусмотрены резиновые фиксаторы под маленькие металлические стойки, которые вворачиваются в корпуса таких накопителей.

На задней панели корпуса размещены семь многоразовых перфорированных заглушек слотов PCIe с винтовыми креплениями.

Очень странно, что вертикальных слотов не предусмотрено, ведь ширины корпуса для этого хватает с запасом и в этом месте даже сделана перфорированная панель.

Длина штатных кабелей корпуса равна 600 мм. В их числе два кабеля USB, аудиокабель, кабели для материнской платы и кабель USB 2.0 от передней цифровой панели.

⇡#Система охлаждения и возможности дооснащения

Схему движения воздушных потоков в DeepCool СН510 MESH DIGITAL можно назвать классической: холодный воздух поступает в корпус спереди и снизу, а выбрасывается назад и вверх.

Штатный вентилятор в корпусе только один: типоразмера 120 мм, установленный на задней стенке и ориентированный на выдув из корпуса.

У него трёхпроводной кабель, а значит, о поддержке широтно-импульсной модуляции можно забыть. Впрочем, все современные материнские платы способны регулировать скорость вращения подключённых к ним вентиляторов напряжением, так что снизить обороты данной «вертушки» труда не составит. По данным мониторинга, штатная его скорость составляет 1140 об/мин.

Всего же в DeepCool СН510 MESH DIGITAL можно установить девять 120-мм вентиляторов или пять 140-мм вентиляторов. Схемы их размещения приведены ниже.

Конечно же, есть в корпусе и посадочные места под системы жидкостного охлаждения. Речь о передней и верхней панелях корпуса.

В обе эти зоны можно установить СЖО с радиаторами размерами 360 × 120 мм или 280 × 140 мм, а также более компактные версии.

Этого более чем достаточно для домашней системы любого уровня.

⇡#Сборка

Собирать систему внутри DeepCool СН510 MESH DIGITAL просто и удобно. Этому способствует не только подробная инструкция по сборке (формат PDF, 6,9 Мбайт), но и 20-мм расстояние за поддоном материнской платы, многочисленные отверстия для пропуска кабелей (включая прорезиненные), петли в нужных местах и комплектные стяжки. А также завальцованные края металлических панелей, которые исключают вероятность порезов и царапин на руках, как это иногда бывает в дешёвых моделях корпусов.

При сборке тестовой системы мы вовсе не стремились аккуратно уложить все кабели, но, несмотря на это, рабочая зона всё равно получилась максимально свободной от проводов.

В собранном и закрытом виде чёрный DeepCool СН510 MESH DIGITAL выглядит, прямо сказать, скучновато, поскольку подсветки у него нет.

Что касается его основной фишки – цифровой панели, то для её функционирования необходимо подключить кабель USB 2.0 к разъёму материнской платы и установить утилиту с сайта производителя. Отдельного интерфейса у неё нет, просто контекстное меню из значка в панели задач, где можно выбрать, какой датчик температуры показывать на дисплее – процессора или видеокарты.

Больше никаких настроек нет. Температура отображается в режиме реального времени, шрифт хорошо читаем даже с пары метров до корпуса.

Отметим, что если не устанавливать утилиту, то цифровая панель корпуса работать не будет. Субъективно, маленькое окошко дисплея на передней панели корпуса выглядит куцое, цвет и яркость подсветки менять невозможно. По современным меркам весьма спорное и слабо реализованное решение.

⇡#Конфигурация, методика и тестирование

Оценку эффективности охлаждения компонентов в корпусе системного блока DeepCool СН510 MESH DIGITAL и его уровня шума мы проводили на тестовой конфигурации, состоящей из следующих комплектующих:

• материнская плата: ASUS ROG Strix Z690-A Gaming WiFi D4 (Intel Z690, LGA1700, BIOS 2204 от 07.12.2022);
• процессор: Intel Core i9-13900K 3,0-5,8/2,2-4,3 ГГц (Raptor Lake, 10 нм, 8/16P+16E-ядер, 36 Мбайт L3, TDP 125/253 Вт);
• система охлаждения CPU: Noctua NH-D15S chromax.black (два 150-мм Noctua NF-A15 HS-PWM на 840~1550 об/мин);
• термоинтерфейс: ID-Cooling Frost X25 [10,5 Вт/(м·К)];
• оперативная память: DDR4 2 × 8 Гбайт G.Skill Trident Z RGB DDR4-3200 [F4-3200C14D-16GTZR], XMP 3200 МГц 14-14-14-34 CR1 при 1,25 В;
• видеокарта: MSI GeForce RTX 4090 Ventus 3X 24 Гбайт/384 бит, 2235-2550/21000 МГц;
• накопители:
  • система: Gigabyte GP-AG4500G 500,1 Гбайт (PCIe 4.0 x4);
  • бенчмарки и игры: Netac NVMe SSD 1024,2 Гбайт (NT01N950E-001T-E4X, PCIe 3.0 x4);
  • бенчмарки и игры: Patriot VIPER VP4300 1024,2 Гбайт (VP4300-1TBM28H, PCIe 4.0 x4);
  • бенчмарки: Intel SSD 730 480 Гбайт (SATA III, BIOS vL2010400);
  • игры: Western Digital VelociRaptor 300 Гбайт (SATA II, 10000 об/мин, 16 Мбайт, NCQ);
  • архивный: Samsung Ecogreen F4 HD204UI 2000,3 Гбайт (SATA II, 5400 об/мин, 32 Мбайт, NCQ);
• корпуса:
  • DeepCool СН510 MESH DIGITAL (один 120-мм на выдув на 1140 об/мин);
  • Thermaltake Core X71 (шесть 140-мм be quiet! Silent Wings 3 PWM [BL067]: три – на вдув на 990 об/мин, два – на выдув на 990 об/мин и один на выдув 800~1550 об/мин PWM);
• панель управления и мониторинга: Zalman ZM-MFC3;
• блок питания: be quiet! Straight Power 11 850W [BN308] (0,85 кВт, 80 Plus Platinum), 135-мм вентилятор.

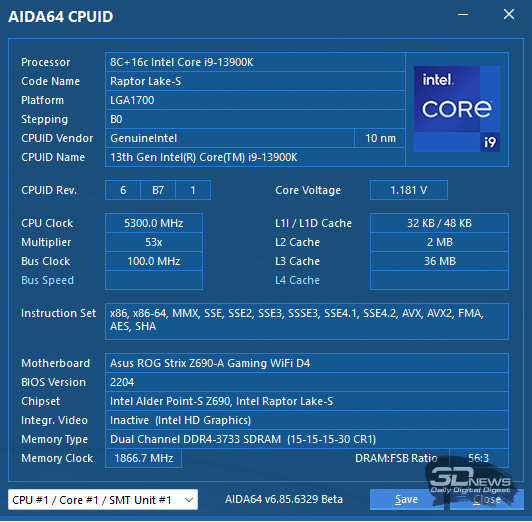

Частота производительных ядер процессора Intel Core i9-13900K была установлена в 5,3 ГГц, а энергоэффективных – 4,3 ГГц с фиксацией напряжения в значении 1,200 В и функции Load-Line Calibration на шестом уровне.

Для прогрева комплектующих внутри корпусов мы использовали индивидуальную стресс-нагрузку для каждого отдельного компонента. Центральный процессор нагружался десятиминутным тестом Cinebench R23 в режиме «Test Throttling». Мониторинг температурных показателей выполнялся программой HWiNFO64 версии 7.41-5015.

Видеокарта нагружалась стресс-тестом Fire Strike Extreme из 3DMark, а для её мониторинга использовались программы GPU-Z версии 2.52.0 и MSI Afterburner версии 4.6.4.

Температура в помещении во время тестов контролировалась электронным термометром и колебалась в диапазоне от 24,2 до 24,6 градуса Цельсия. Уровень шума корпусов мы измеряли электронным шумомером «ОКТАВА-110А», зафиксированным на штативе на расстоянии точно 600 мм от корпуса системного блока. Добавим, что нижняя граница измерений данного шумомера составляет 22 дБА (полная тишина до звона в ушах).

Оценку эффективности охлаждения компонентов, собранных в DeepCool СН510 MESH DIGITAL, и его уровня шума мы провели в сравнении с показателями эталонного корпуса Thermaltake Core X71, дооснащённого шестью 140-мм вентиляторами be quiet! Silent Wings 3. При этом корпус DeepCool, кроме тестов с одним штатным 120-мм вентилятором, дополнительно дооснащался ещё тремя 120-мм вентиляторами be quiet! с постоянной скоростью 1100 об/мин (два на вдув и один на выдув).

Результаты тестирования температурного режима основных комплектующих в корпусах приведены на диаграмме.

Очевидно, что с одним штатным вентилятором эффективность охлаждения компонентов в корпусе системного блока DeepCool СН510 MESH DIGITAL оставляет желать лучшего. Температура процессора выше, чем в эталонном корпусе, на 5 градусов Цельсия, температуры VRM выше сразу на 7 градусов Цельсия, а флагманская видеокарта на максимальных оборотах её вентиляторов греется сильнее на 6 градусов Цельсия. Что же касается небольшой (3,6 градуса Цельсия) разницы в температурах видеокарты при автоматической регулировке скорости вращения её вентиляторов, то она обусловлена более высокими оборотами вентиляторов: если в Thermaltake Core X71 во время стресс-теста Fire Strike Extreme они раскручивались до 1860 об/мин, то в DeepCool СН510 MESH DIGITAL их скорость достигала 2420 об/мин при, разумеется, более высоком уровне шума.

Справедливости ради, отметим, что даже с одним 120-мм вентилятором корпус DeepCool всё же справился с охлаждением очень горячих компонентов при стрессовых нагрузках. Тем не менее установка дополнительных вентиляторов явно идёт на пользу СН510 MESH DIGITAL. Так, добавление пары 120-мм «вертушек» на вдув и ещё одной такой же на выдув позволяет снизить пиковую температуру центрального процессора на 4 градуса Цельсия, температуры цепей VRM материнской платы на 4 градуса Цельсия, а видеокарта стала охлаждаться эффективнее на 3 градуса Цельсия при максимальных оборотах вентиляторов её кулера, а также на 1 градус Цельсия при автоматической регулировке их скорости, но с одновременным снижением верхней границы скорости с 2420 до 2190 об/мин.

Теперь сравним уровень шума корпусов — он приведён на диаграмме, на которую мы добавили показатели ещё нескольких ранее протестированных моделей, параметры которых были измерены по точно такой же методике и в идентичных условиях.

С одним штатным вентилятором DeepCool СН510 MESH DIGITAL – довольно тихий корпус, и это при том, что мы не регулировали скорость 120-мм вентилятора, он работал на постоянных 1140 об/мин. Если же настроить его в BIOS материнской платы, то в режимах без нагрузки на процессор или при невысокой нагрузке корпус можно сделать практически бесшумным, не учитывая уровень шума установленных в нём компонентов. Впрочем, и видеокарту с процессором можно настроить на очень тихую работу. В режиме с четырьмя вентиляторами на скорости около 1070 об/мин уровень шума СН510 MESH DIGITAL возрастает на 3,3 дБА, поэтому на диаграмме он попадает в среднюю группу корпусов, условно-дискомфортных для использования дома.

⇡#Заключение

DeepCool СН510 MESH DIGITAL – вполне стандартный корпус среднего уровня, вместительный и в достаточной степени функциональный. Кроме E-ATX-материнской платы, в него войдёт воздушный кулер высотой до 175 мм, видеокарта длиной до 380 мм и 200-мм блок питания, два 3,5-дюймовых накопителя и пара 2,5-дюймовых. Корпус можно оснастить девятью 120-мм вентиляторами или пятью 140-мм, также в него войдут системы жидкостного охлаждения с радиаторами размерами 360 × 120 мм или 280 × 140 мм и меньше. Есть быстросъёмная боковая панель из закалённого стекла, порт USB Type-C, три противопылевых фильтра, подпорка для видеокарты и все составляющие кабель-менеджмента.

А вот оригинальная цифровая панель у нас оставила двойственное впечатление. Да, температуру процессора или видеокарты она показывает, но и только. Почему было не сделать панель пошире, чтобы выводить на неё обе ключевые температуры? Почему нет возможности изменять яркость и цвет подсветки? Ещё корпусу не хватает штатных вентиляторов — с четырьмя 120-мм моделями его вентиляция заметно эффективнее. Также странно, что не реализована возможность установки видеокарты вертикально, ведь места для этого предостаточно, но крепление по каким-то причинам не предусмотрели. Кроме того, популяризировать эту модель могла бы востребованная многими пользователями подсветка, но и её здесь нет. Но, без сомнения, перечисленные доработки увеличили бы стоимость корпуса и, скорее всего, компании пришлось искать компромисс между функциональностью и удержанием цены в заданных рамках.
