Корпуса, БП и охлаждение

СЖО ID-Cooling SL360: мини-космос на вашем процессоре

⇣ Содержание

Ни для кого не секрет, что развитие систем жидкостного охлаждения (СЖО) необслуживаемого типа в настоящее время практически остановилось. Размеры радиаторов достигли максимальных 360 мм — это ограничение диктуется габаритами корпусов. Замена алюминиевых радиаторов медными приводит к неоправданному для систем данного класса увеличению стоимости. Да и повышение эффективности СЖО при переходе на медь не выглядит убедительно. Из помп, медных водоблоков и вентиляторов в AiO-системах и так уже все «соки» выжаты, найти в этих компонентах резервы для повышения производительности крайне сложно, по крайней мере, без драматического роста стоимости. Вот и приходится производителям придумывать какие-то оригинальные решения. Такие как, например, VRM-вентилятор над водоблоком у не так давно протестированной нами ID-Cooling DashFlow 360 XT. Или как многофункциональная панель LCD в новой системе жидкостного охлаждения SL360 серии Space того же производителя, о которой мы вам сегодня и расскажем.

#Технические характеристики и стоимость

Наименование характеристик ID-Cooling SL360
Радиатор
Размеры (Д ×Ш ×В), мм 396 × 120 × 27
Размеры оребрения радиатора (Д ×Ш ×В), мм 361 × 117 × 22
Материал радиатора Алюминий
Число каналов в радиаторе, шт. 12
Расстояние между каналами, мм 8,5
Плотность радиатора, FPI 22
Термическое сопротивление, °C/W н/д
Объём хладагента, мл н/д
Вентиляторы на радиаторе
Количество вентиляторов 3
Модель вентилятора ID-Cooling AF-127-ARGB-K
(ID12027M12F)
Типоразмер 120 × 120 × 27,5
Диаметр крыльчатки/статора, мм 108 / 42
Количество и тип подшипника(ов) 1, FDB
Скорость вращения, об/мин 500–2000 (±10%)
(ШИМ-регулировка)
Максимальный воздушный поток, CFM 78,25 (макс.)
Уровень шума, дБА 29,9 (макс.)
Максимальное статическое давление, мм H2O 2,68 (макс.)
Номинальное/стартовое напряжение, В 12 / 2,9
Энергопотребление: заявленное (измеренное), Вт 3,00 / 2,54
Срок службы, часов/лет н/д
Масса одного вентилятора, г 197
Длина кабеля, мм 440 (+75)
Помпа
Размеры (Д ×Ш ×В), мм 84 × 92 × 58
Производительность, л/ч н/д
Высота подъёма воды, м н/д
Скорость ротора помпы (заявленная/измеренная), об/мин 2500 (±10%) / 2520
Тип подшипника С керамической втулкой
Срок службы подшипника, часов/лет 50 000 / >5,7
Номинальное напряжение, В 12
Энергопотребление: заявленное/измеренное, Вт 4,32 / 4,34
Уровень шума, дБА 25
Длина кабеля, мм 450 (+75)
Водоблок
Размеры основания водоблока, мм 60 × 54
Материал и структура Медь, микроканальная структура
Совместимость с платформами AMD Socket AM4/AM5
Intel LGA115(х)/2011(v3)/2066/1200/1700
Дополнительно
Длина шлангов, мм 415
Внешний/внутренний диаметр шлангов, мм 11,5 / 6,0
Хладагент Нетоксичный, антикоррозионный (пропиленгликоль)
Максимальный уровень TDP, Вт 350
Термопаста В отдельном шприце: ID-Cooling Frost X25
Подсветка Крышки помпы и вентиляторов (адресуемая)
Масса системы в сборе, г 1740
Гарантийный срок, лет 2
Страна производства Китай
Розничная стоимость, ₽ 13 995

#Упаковка и комплектация

Пять из шести сторон коробки, в которой поставляется ID-Cooling SL360, выкрашены в чёрный цвет, а на лицевой стороне напечатано крупное фото водоблока с LCD-панелью.

Тыльная же сторона — оранжевая, на ней указаны размеры системы охлаждения, технические характеристики и перечень процессорных разъёмов, с которыми совместим водоблок СЖО.

Внутри в картонную коробку вставлена корзина из вспененного полиэтилена с отсеками под компоненты системы и её комплектующие.

Последние запечатаны в отдельную коробочку, где находятся две усилительные пластины для Intel, три пары стальных направляющих, комплекты винтов разной длины, три пластиковых скобы для шлангов, пенал с наборами пластиковых втулок и двумя типами гаек с накатанной головкой, а также инструкция по сборке и установке.

В качестве термопасты здесь используется Frost X25 с заявленной теплопроводностью 10,5 Вт/(м·К).

На коробке указано, что ID-Cooling SL360 выпускается в Китае. Гарантия – 2 года. Система уже продаётся в российских магазинах по цене почти 14 тысяч рублей. Интересно, что столько же стоит и ранее протестированная нами ID-Cooling DashFlow 360 XT.

#Особенности конструкции

В основе ID-Cooling SL360 лежит стандартная связка из 360-мм радиатора и водоблока с помпой, соединённых двумя гибкими шлангами. Это простая, давно отработанная и поэтому надёжная система, заправленная и полностью готовая к эксплуатации.

Здесь ничего необычного нет, как нет и возможности дозаправки контура или замены хладагента.

Радиатор соединяется с помпой двумя гибкими шлангами длиной 415 мм и внешним диаметром 11,5 мм. Для шлангов предусмотрены пластиковые хомуты, позволяющие более аккуратно проложить их внутри системного блока и придать им более эстетический вид.

Радиатор алюминиевый, размерами 396 × 120 × 27 мм. С обеих его сторон есть петли с резьбой для закрепления вентиляторов, которых на ID-Cooling SL360 можно установить шесть штук.

При этом размеры оребрения радиатора составляют 361 × 117 × 22 мм, а его структуру образуют 12 каналов с плотностью рёбер между ними 22 FPI.

Что касается торцов радиатора, то и здесь всё штатно: один из них — увеличенного размера — оснащен выходящими фитингами, на которых опрессованы шланги.

Размеры компонента СЖО, в котором совмещены помпа и водоблок, составляют 84 × 92 × 58 мм. Фитинги здесь поворотные.

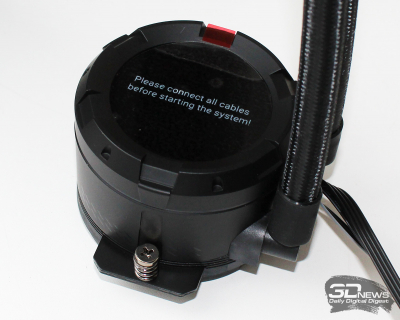

На пластиковую крышку с LCD нанесена защитная плёнка с напоминанием подключить кабель до старта системы. Конструкция помпы с водоблоком приведена на следующей схеме.

Производительность помпы в характеристиках системы не указана, но скорость ротора должна составлять 2500 об/мин (±10%), а нормативный срок службы подшипника с керамической втулкой – не менее 50 тысяч часов.

В основании помпы встроен медный водоблок с микроканальной структурой.

Размеры его контактной поверхности составляют 60 × 54 мм. Качество обработки — на высоком уровне, но без полировки до зеркального отражения предметов в нём.

Ровность поверхности водоблока идеальная, что позволило получить практически полностью равномерные отпечатки даже на выпуклом теплораспределителе процессора конструктивного исполнения LGA1700.

Система SL360 комплектуется тремя 120-мм вентиляторами модели AF-127-ARGB-K. Это новая разработка ID-Cooling образца 2023 года, которая уже устанавливается не только на СЖО, но и на воздушные кулеры (серия Frozn). Вентилятор оснащён семилопастной крыльчаткой диаметром 108 мм и 42-мм статором на прямых стойках. Из конструктивных особенностей выделим агрессивные серповидные лопасти и гладкую внутреннюю поверхность рамки.

Скорость вращения регулируется ШИМ-методом в диапазоне от 500 до 2000 об/мин с допуском 10% в обе стороны на максимальных оборотах. Максимальный воздушный поток может достигать 78,3 CFM, статическое давление – 2,68 мм H2O, а уровень шума не должен превышать 29,9 дБА.

На статоре вентилятора, помимо электрических характеристик, указан тип подшипника – FDB. Нормативный срок службы такого «гидродинамика» в характеристиках не указан.

Энергопотребление одного вентилятора не превышает 3 Вт, а стартовое напряжение равно 4 В.

С обеих сторон рамки вентилятора вклеены широкие резиновые уголки, поглощающие вибрации и снижающие уровень шума.

От каждого вентилятора отходит кабель питания и мониторинга, а также кабель управления и синхронизации ARGB-подсветки. Их длина одинакова и равна 440 мм. Вентиляторы можно соединять последовательно друг с другом, поэтому для их подключения к материнской плате понадобится только по одному разъёму (4-pin и ARGB). На радиаторе каждый вентилятор закрепляется четырьмя длинными винтами.

Масса системы в сборе составляет 1740 граммов. Добавим, что предельная тепловая мощность SL360 равна 350 Вт (как и у многих 360-мм СЖО).

#Совместимость и установка

Для ID-Cooling SL360 потребуется соответствующий корпус, где можно установить 360-мм радиатор с тремя вентиляторами. Подобрать такой «кейс» не составит какого-либо труда, ассортимент сейчас широк, как никогда прежде. Что касается водоблока, то его можно установить на процессоры AMD конструктивного исполнения Socket AM4/AM5 и процессоры Intel конструктивного исполнения LGA115x/1200/1700/20xx. Печатная инструкция есть в комплекте с системой, а вот её электронную версию ID-Cooling на сайте не опубликовала, что для нее не редкость.

Процедура установки не изменилась по сравнению с более ранними AiO-системами охлаждения компании. В принципе, здесь и устанавливать-то нечего: на плату монтируем крепление, наносим термопасту и устанавливаем водоблок. Всё.

Ну а радиатор с вентиляторами мы установили на верхнюю стенку корпуса системного блока с направлением воздушного потока на выдув из него.

И не забудьте отключить регулировку скорости на разъёме материнской платы, к которому подключите помпу СЖО.

А вот дальше начинается самое интересное. Необходимо подключить кабель USB 2.0 от помпы к внутреннему разъёму на материнской плате и скачать, а затем установить программное обеспечение Space LCD.

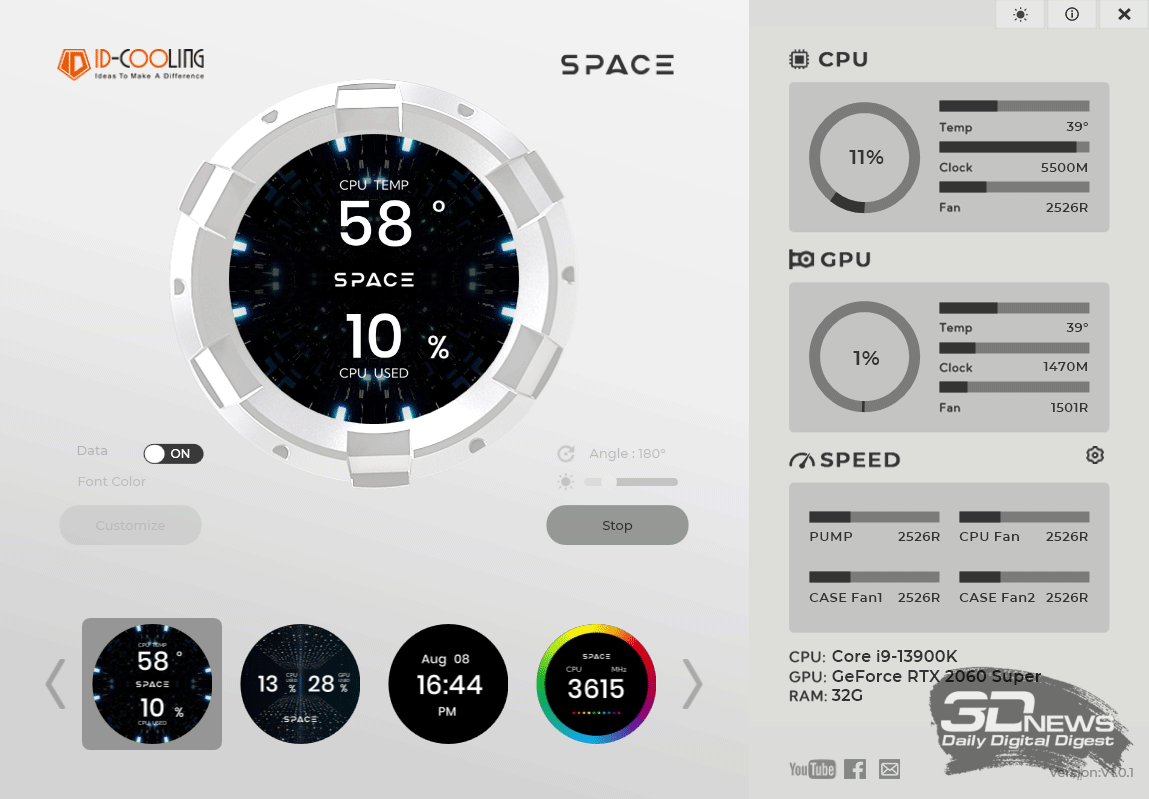

Утилита очень простая, но функциональная. Она позволяет выбрать режим и дизайн отображения данных мониторинга на экране, повернуть его на 90 градусов в любую сторону, изменить яркость, а также выводит основные данные мониторинга. Настроек минимум, но больше и не требуется.

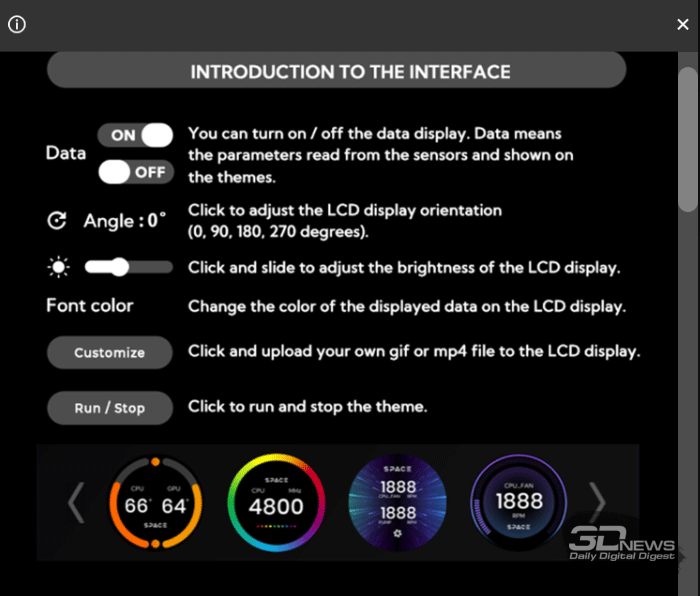

Также в утилите есть встроенная инструкция и мини-FAQ.

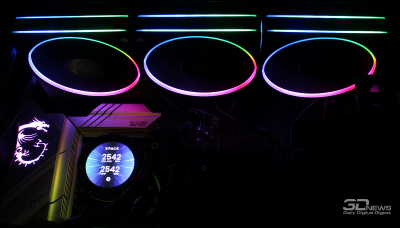

Если всё сделано правильно (а ошибиться тут в принципе негде), то ID-Cooling SL360 заиграет яркими красками подсветки и порадует информативным экраном на помпе. Выглядит это действительно красиво.

Все десять доступных режимов отображения информации на LCD мы приводим в коротком видео.

При их переключении происходит двухсекундная задержка, что, на наш взгляд, совершенно некритично. Вот такую красоту и функциональность теперь предлагает ID-Cooling (особенно нам понравился режим «Космос»). Остаётся проверить, насколько СЖО эффективна и шумна. Кроме этого, в утилите Space LCD можно загрузить собственную анимацию в GIF- или MP4-формате, которая будет отображаться на экране.

Тестовая конфигурация, инструментарий и методика тестирования

Оценка эффективности ID-Cooling SL360 была проведена в закрытом корпусе системного блока на следующей конфигурации:

  • системная плата: MSI MPG Z790 Edge WiFi (Intel Z790, LGA1700, BIOS H.50 от 19.04.2023);
  • усилитель сокета: Thermalright LGA17XX-BCF-GRAY;
  • процессор: Intel Core i9-13900K 3,0-5,8P/2,2-4,3E ГГц (Raptor Lake, 10 нм, 8/16P+16E-ядер, 36 Мбайт L3, TDP 125/253 Вт);
  • термоинтерфейс: ID-Cooling Frost X25 [10,5 Вт/(м·К)];
  • оперативная память: DDR5 2 × 16 Гбайт Team Group T-Create Expert (CTCED532G6000HC38ADC01), XMP 6000 МГц 38-38-38-78 CR2 при 1,25 В;
  • видеокарта: NVIDIA GeForce RTX 2060 SUPER FE 8 Гбайт/256 бит, 1470-1650/14000 МГц;
  • накопители:
    • система: Gigabyte GP-AG4500G 500,1 Гбайт (PCIe 4.0 x4);
    • бенчмарки и игры: Netac NVMe SSD 1024,2 Гбайт (NT01N950E-001T-E4X, PCIe 3.0 x4);
    • бенчмарки и игры: Patriot VIPER VP4300 1024,2 Гбайт (VP4300-1TBM28H, PCIe 4.0 x4);
    • бенчмарки: Intel SSD 730 480 Гбайт (SATA III, BIOS vL2010400);
    • архивный: Samsung Ecogreen F4 HD204UI 2000,3 Гбайт (SATA II, 5400 об/мин, 32 Мбайт, NCQ);
  • корпус: Thermaltake Core X71 (шесть 140-мм be quiet! Silent Wings 3 PWM: три на вдув 990 об/мин, два на выдув 990 об/мин, один на выдув 800-1610 об/мин PWM);
  • панель управления и мониторинга: Zalman ZM-MFC3;
  • блок питания: be quiet! Straight Power 10 500W (BN231) (0,5 кВт, 80 Plus Gold), 135-мм вентилятор.

Для получения стабильных и объективно сопоставимых друг с другом результатов основные параметры процессора были зафиксированы в следующих значениях: частота BCLK – 100 МГц, множитель производительных ядер – 53, частота – 5,3 ГГц, множитель энергоэффективных ядер – 42, частота – 4,2 ГГц, напряжение Vcore – 1,11 В. В BIOS материнской платы был выставлен третий уровень стабилизации напряжения на ядре процессора (CPU load-line calibration).

По данным HWiNFO64, уровень тепловыделения процессора с такими настройками достигал 245 ватт. Добавим, что эффективная частота оперативной памяти была повышена с номинальных 6 до 6,933 ГГц при напряжении 1,405 В, а её основные тайминги фиксировались в значениях 34-42-42-54 CR2 с дополнительной юстировкой вторичных и третичных таймингов. Напряжение VCCSA фиксировалось на уровне 1,050 В.

Тестирование было проведено в операционной системе Microsoft Windows 11 версии 22H2 (22621.2428). Программное обеспечение, использованное для теста:

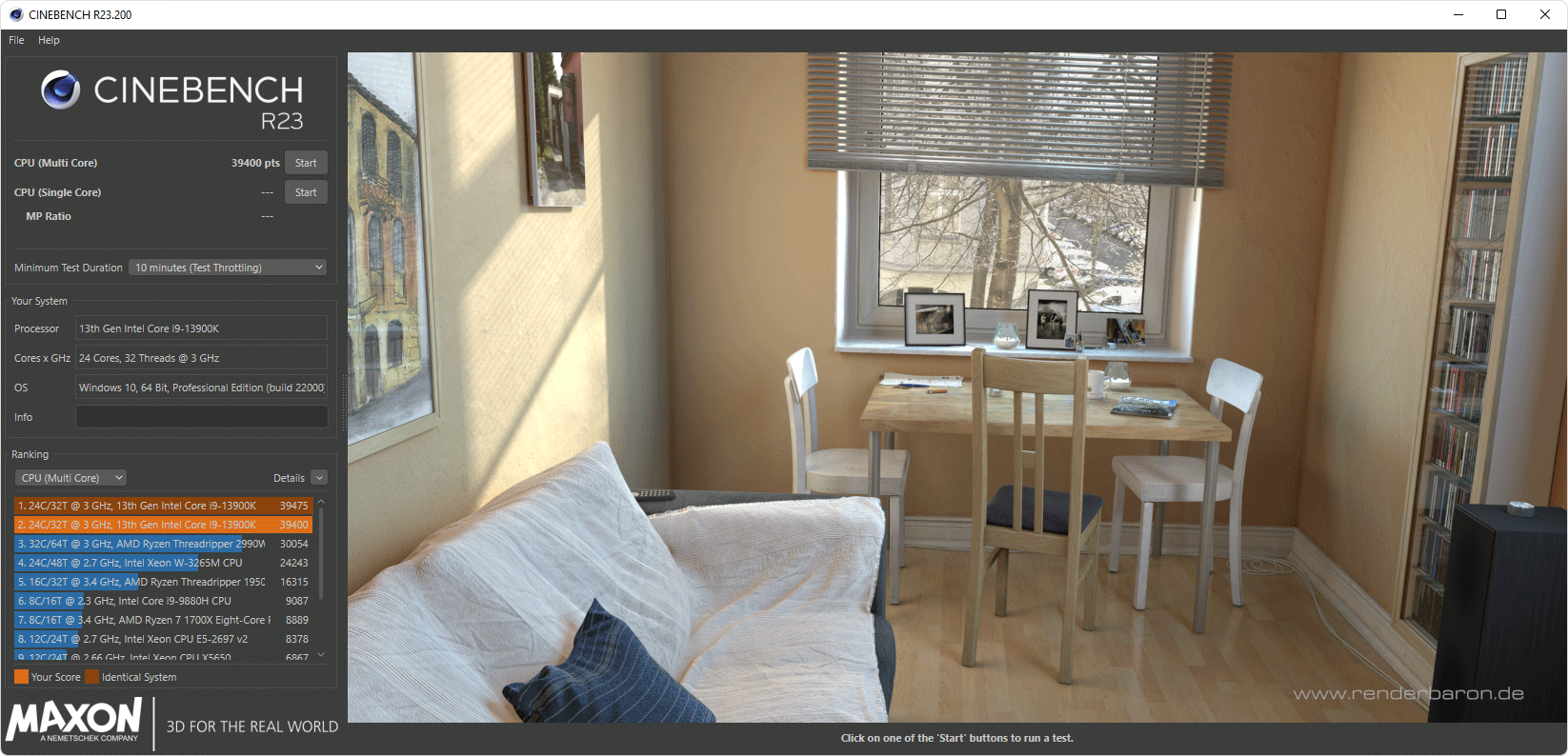

  • Cinebench R23 – для создания стресс-нагрузки на процессор (режим Test Throttling, два последовательных цикла по 10 минут);
  • HWiNFO64 7.65-5245 – для мониторинга температур и визуального контроля всех параметров системы.

Снимок экрана мониторинга во время одного из циклов тестирования выглядит следующим образом.

Нагрузка на процессор создавалась двумя последовательными циклами Cinebench R23. На стабилизацию температуры CPU между циклами отводилось по 10 минут. За окончательный результат, который вы увидите на диаграмме, принята максимальная температура наиболее горячего из восьми производительных ядер центрального процессора в пике нагрузки и в режиме простоя, а также средняя максимальная температура по всем таким ядрам. Кроме этого, в отдельной таблице будут приведены температуры всех производительных ядер процессора, их усреднённые значения и дельта температур между ядрами. Температура в помещении контролировалась установленным рядом с системным блоком электронным термометром с точностью измерений 0,1 °C и с возможностью почасового мониторинга изменения температуры в помещении за последние 6 часов. Во время данного тестирования температура колебалась в диапазоне 24,4–25,5 °C (дельта учитывалась в результатах).

Измерение уровня шума систем охлаждения проводилось электронным шумомером «ОКТАВА-110А» в период от ноля до трёх часов ночи в полностью закрытой комнате площадью около 20 м2. Уровень шума измерялся вне корпуса системного блока, когда источником шума в комнате являлась только система охлаждения и её вентиляторы. Шумомер, зафиксированный на штативе, всегда располагался строго в одной точке на расстоянии ровно 150 мм от ротора вентилятора. Системы охлаждения размещались на самом углу стола на подложке из вспененного полиэтилена. Нижняя граница измерений шумомера составляет 22 дБА, а субъективно-комфортный (просьба не путать с низким!) уровень шума систем охлаждения при измерениях с такого расстояния находится около отметки 36 дБА. За условно-низкий уровень шума мы принимаем значение 33 дБА.

Эффективность ID-Cooling SL360 мы сравним с эффективностью суперкулера PentaWave Z06D.

Скорость вращения крыльчаток вентиляторов всех тестируемых систем охлаждения регулировалась в диапазоне от 800 об/мин до их максимума с шагом 100 или 200 об/мин с помощью специального контроллера, точность которого составляет ±10 об/мин.

#Эффективность охлаждения

На максимальной скорости вентиляторов ID-Cooling SL360 эффективнее суперкулера PentaWave Z06D на пять градусов Цельсия в пике нагрузки, при этом уровень шума СЖО выше. Однако при снижении скорости вентиляторов ID-Cooling до 1800 об/мин уровень шума SL360 становится практически таким же, как и у Z06D (53,6 дБА против 53,9 дБА соответственно), но система жидкостного охлаждения по-прежнему эффективнее — на четыре градуса Цельсия. Дальнейшее снижение оборотов вентиляторов СЖО демонстрирует линейную зависимость эффективности и температур от скорости вентиляторов (в диапазоне 1200-800 об/мин мы даже сделали более детальный тест с шагом 100 об/мин, а не 200 об/мин, как всегда). На комфортных по уровню шума скоростях вентиляторов ID-Cooling SL360 по-прежнему выигрывает у PentaWave Z06D около трёх градусов Цельсия, а в самом тихом режиме разрыв сокращается почти до двух градусов. Казалось бы, для 360-мм СЖО разница небольшая, но, во-первых, Z06D – фактически лучшая воздушная система охлаждения на сегодня, и, во-вторых, это еще не все результаты тестов.

Повышаем частоту производительных ядер процессора до 5,4 ГГц при напряжении 1,145—1,15 В и пиковом тепловыделении около 260 ватт, по данным HWiNFO64.

С такой нагрузкой ID-Cooling SL360 не смогла справиться только в самом тихом режиме при 800 об/мин, а вот PentaWave Z06D не выдержал и при 1000 об/мин, а на 1200 об/мин температуры находились в шаге от порога срабатывания троттлинга.

При увеличении нагрузки максимальное преимущество СЖО ID-Cooling SL360 перед суперкулером возрастает до шести градусов Цельсия. Но, опять же, если сравнивать эффективность при близком уровне шума, то картина будет несколько иная. Так, например, на 1800 об/мин СЖО шумит на 53,6 дБА и охлаждает процессор до 80,9 градуса Цельсия, а вентиляторы PentaWave с таким же уровнем шума (53,9 дБА) вращаются на 1930 об/мин и охлаждают процессор до 85 градусов Цельсия. То есть преимущество СЖО вновь сокращается до 4,1 градуса Цельсия. Ещё пример: на минимально возможных в данном режиме 1200 об/мин для суперкулера уровень шума равен 40,1 дБА, а пиковая температура – 90 градусами Цельсия, тогда как для жидкостного охлаждения такой уровень шума достигается при снижении скорости до 1100 об/мин (40,2 дБА), и в конечном счёте преимущество перед «воздухом» составляет всего один градус Цельсия. Но нужно признать, что в абсолютных цифрах без учёта уровня шума ID-Cooling SL360 является очень эффективной системой.

#Уровень шума

Для оценки уровня шума новой СЖО на график мы включили результаты двух ранее протестированных систем такого же форм-фактора: ID-Cooling DashFlow 360 XT и DeepCool LS720.

Как видим, уровень шума ID-Cooling SL360 незначительно отличается от шума DashFlow 360 XT, хотя вентиляторы у них разные как конструктивно, так и по техническим характеристикам. В целом обе СЖО ID-Cooling шумят сильнее суперкулера и значительно сильнее DeepCool LS720. Комфортной новую СЖО можно назвать до скорости вентиляторов 930 об/мин, а тихой – до 820 об/мин. Помпу на фоне вентиляторов практически не слышно, мы зафиксировали у неё всего 33,8 дБА (с расстояния 150 мм, напомню), но всё же это не самая тихая помпа в системах жидкостного охлаждения необслуживаемого типа.

#Выводы

Главной особенностью новой системы жидкостного охлаждения ID-Cooling SL360 является встроенный LCD-дисплей, на который можно вывести показания мониторинга процессора и видеокарты, степень их загрузки, температуры и частоты, обороты вентиляторов и помпы, а также текущую дату и время. Вдобавок можно регулировать яркость, поворачивать изображение на дисплее на 360 градусов с шагом 90 градусов или полностью его отключить. По окружности крышки помпы встроена подсветка, синхронизируемая с очень красивой и необычной подсветкой вентиляторов.

Но SL360 — это не только играющая шестнадцатью миллионами цветов система. Это вполне удачный и с практической точки зрения продукт. Благодаря высокой эффективности универсальная СЖО ID-Cooling SL360 подойдёт для любого современного процессора и легко справится с его охлаждением, в том числе при комфортном уровне шума. Кстати, уровень шума – как раз та составляющая, над которой инженерам ID-Cooling стоит ещё поработать (в сторону снижения, разумеется). Ну а в качестве недостатка не можем не отметить повышение стоимости продуктов ID-Cooling, которые прежде всегда выгодно отличались от конкурентов более низкими ценами.
