Обзор материнской платы Maxsun MS-H610M 666 WiFi6: LGA1700 за копейки

При сборке максимально дешёвых конфигураций на основе платформы LGA1700 в дело нередко идут материнские платы на чипсете H610. Это очень экономичный вариант, который заставляет идти на серьёзные уступки, и поэтому он не попадает в рекомендованные в нашем «Компьютере месяца» сборки. Однако это не значит, что он совершенно ни на что не годится. Платы на этой логике способны вполне органично вписаться в системы с недорогими CPU, нужно лишь понимать, что их применение приведёт к некоторым аппаратным ограничениям. И дело не только в полной невозможности разгона процессора и памяти на таких материнских платах. Кроме этого, платы на H610 оснащаются лишь двумя слотами DIMM и не поддерживают PCIe 4.0 SSD. Но для недорогих систем это может быть вполне приемлемым компромиссом, особенно на фоне того, что разница в стоимости материнок на H610 и на более продвинутой системной логике, B660 или B760, составляет как минимум 2 тыс. руб.

И если уж начинать экономить на платах, то есть и ещё одна опция — можно обратить внимание на продукцию китайских компаний, которая заведомо дешевле плат Asus, MSI или Gigabyte. В последнее время таких вариантов стало более чем достаточно. К услугам покупателей — изделия AFox, Huananzhi, Onda и кучи других подобных компаний, которые крепко полюбили чипсет H610 именно за возможность собирать на нём простые ультрабюджетные материнки. Причём ограниченность функций чипсета в данном случае играет китайцам на руку, поскольку для производства LGA1700-плат на основе H610 можно использовать дешёвый шестислойный текстолит, не требующий сложных схемотехнических решений.

Впрочем, такая экономия не всегда даёт позитивный эффект. Китайские платы — в определённой степени лотерея: они нередко расстраивают сомнительным качеством используемых компонентов, дефектами пайки или досадными ошибками в BIOS. Но всё это не имеет отношения к продукции Maxsun — производителя, который стоит совершенно особняком в пёстрой компании китайцев. Дело в том, что, в отличие от прочих китайских фирм, эта компания является официальным партнёром Intel, имеет доступ ко всей технической документации и располагает современным оборудованием, позволяющим выпускать не только бюджетные, но и флагманские материнские платы.

Собственно, в способностях Maxsun мы уже могли убедиться, когда знакомились с Maxsun iCraft Z790 WiFi — передовой платой для процессоров Alder Lake и Raptor Lake. Очевидно, что для производителя, способного спроектировать и запустить производство изделий такого уровня, создание платы на H610 не станет сложной задачей. Поэтому мы решили посмотреть, какие бюджетные LGA1700-продукты есть у Maxsun, ведь по идее они должны сочетать низкую цену, свойственную китайским материнкам, с хорошим качеством проектирования и изготовления. В результате в нашей лаборатории оказалась Maxsun MS-H610M 666 WiFi6 — дешёвая LGA1700-платформа с поддержкой Wi-Fi.

⇡#Спецификация и комплект поставки

Maxsun — производитель, который предлагает платформе LGA1700 очень широкую поддержку. Компания выпустила для неё немало разных плат, но так уж получилось, что продуктов на системной логике Intel H610 в их числе не очень-то и много. Среди них есть платы явно подороже, на которые производитель устанавливает серьёзные 10-фазные системы питания процессора, и попроще — как рассматриваемая сегодня Maxsun MS-H610M 666 WiFi6. На ней конвертер питания имеет в общей сложности 6 фаз, но при этом он не лишён радиатора, что не позволяет сказать, что в этой плате экономили на чём только можно. К тому же MS-H610M 666 WiFi6 — плата с поддержкой Wi-Fi 6, и это для продуктов на основе H610 — очень большая редкость.

Интересный факт: 666 в названии рассматриваемого продукта отсылает вовсе не к его дьявольской производительности или надёжности. В этом числе производитель зашифровал три шестёрки из спецификации — Wi-Fi 6, шесть фаз в составе VRM и шестиканальный звук. Но самое интересное в этой плате не обилие шестёрок, а цена — в России её можно приобрести за восемь тысяч рублей, а с доставкой из Китая она будет стоить примерно на тысячу рублей дешевле.

Давайте посмотрим, чем MS-H610M 666 WiFi6 может похвастать с точки зрения формальных спецификаций.

Перечень характеристик небольшой, но всё, что надо, у платы есть: сеть (в том числе беспроводная), звук и порты USB 3.2 Gen1. Однако на количестве портов USB 2.0 и мониторных выводах здесь немного сэкономили. На прочих H610-материнках нередко можно встретить и DisplayPort, и четыре, а не три USB 2.0.

Отдельно нужно подчеркнуть, что MS-H610M 666 WiFi6 — материнская плата с поддержкой DDR4, что логично, поскольку такая память стоит дешевле и лучше подходит для недорогих платформ.

В комплекте с рассматриваемой платой идёт две Wi-Fi-антенны, один SATA-кабель и заглушка для задней панели корпуса. Больше никаких принадлежностей в коробке вы не найдёте. Также нужно иметь в виду, что для MS-H610M 666 WiFi6, как и для других плат Maxsun, нет руководства ни в бумажном, ни в электронном виде. Искать нужные разъёмы на плате придётся по подписям на текстолите, благо здесь и разъёмов немного, и поверхность платы не столь велика.

⇡#Дизайн и возможности

Первое, на что обращаешь внимание, когда берёшь в руки Maxsun MS-H610M 666 WiFi6, — её размер. Хотя формально эта плата относится к форм-фактору MicroATX, в реальности она намного меньше. Небольшими габаритами отличаются многие H610-материнки, поскольку их оснащение не требует больших площадей текстолита. Но Maxsun подумала о том, чтобы её плата прочно вставала в корпус, — размер подобран таким, чтобы в углы текстолита попадали крепёжные отверстия и его края не провисали при приложении к ним усилий.

Другой положительный момент — радиатор на VRM. Казалось бы, речь идёт о крайне дешёвой материнке начального уровня, но тем не менее силовые сборки на ней закрыты небольшим алюминиевым радиатором.

Однако переоценивать конвертер питания процессора всё же не стоит. Суммарно он состоит из шести фаз, но непосредственно за подачу напряжения на вычислительные ядра отвечают четыре фазы (оставшиеся две нужны для питания графического ядра и внеядерной обвязки CPU). Управляет схемой VRM ШИМ-контроллер Richtek RT3628, в каналах которого использованы силовые каскады Vishay SiC639. Они рассчитаны на максимальную мощность тока 50 А, что в сумме даёт 200 А на все вычислительные процессорные ядра, чего для старших CPU в LGA1700-исполнении явно не хватит.

При этом никаких конкретных ограничений по поддержке тех или иных моделей процессоров в спецификациях MS-H610M 666 WiFi6 не указано. Но если открыть отдельный документ со списком протестированных на этой плате CPU, который размещён на сайте Maxsun, то можно заметить, что там перечислены лишь модели с тепловым пакетом 65 Вт, относящиеся к сериям Core i7 и младше. И это стоит иметь в виду — производитель изначально не предполагает, что кто-то может захотеть использовать с MS-H610M 666 WiFi6 представителей серии Core i9 или оверклокерские модели Core i5 и Core i7 с буквой «К» в названии. Более того, по умолчанию плата ограничивает долговременное потребление любых CPU очень консервативной величиной — 55 Вт, а чтобы изменить этот предел, нужно лезть в настройки BIOS.

То, что MS-H610M 666 WiFi6 не рассчитана на установку мощных комплектующих, понятно и по предлагаемым возможностям для подключения вентиляторов. На плате всего два четырёхконтактных разъёма: один — для кулера CPU и второй — для корпусного вентилятора. Оборотами запитанных от этих разъёмов вентиляторов можно гибко управлять в зависимости от нагрева процессора и системы. Но на возможность подключения сколько-нибудь мощных систем охлаждения не рассчитывайте: максимальная мощность разъёмов — 1 А.

Как и любая другая модель на чипсете H610, плата Maxsun умеет работать с памятью лишь в номинальном режиме. В MS-H610M 666 WiFi6 производитель реализовал поддержку двухканальной DDR4 SDRAM, которую можно установить в два имеющихся слота. Максимальный режим памяти, который способна потянуть эта материнка, — DDR4-3200. Но зато можно дополнительно настроить тайминги — об этом мы подробнее расскажем в разделе с описанием BIOS.

Для видеокарты на рассматриваемой плате предусмотрен слот PCIe x16, но PCIe 5.0-устройства он не поддерживает из-за ограничений дизайна. Поэтому максимальный режим, доступный для видеокарты, — PCIe 4.0.

Более того, процессорные линии PCIe 4.0, выделенные для подключения NVMe SSD, в платах на H610 задействовать невозможно. Поэтому единственный слот M.2, который присутствует на MS-H610M 666 WiFi6, работает от линий чипсета. И это тоже ограничивает его функциональность — придется забыть о поддержке PCIe 4.0 SSD и ориентироваться исключительно на PCIe 3.0-модели накопителей. Или на SATA-устройства, для подключения которых на плате отведено три соответствующих порта. При этом SATA-накопители в формате M.2 платой вообще не поддерживаются.

Небогатые возможности расширения дополняет ещё один слот PCIe 3.0 x1, один игольчатый разъём для подключения двух портов USB 3.2 Gen1 с пропускной способностью 5 Гбит/с, два коннектора для портов USB 2.0 и порт, к которому можно подключить устройство с интерфейсом RS-232.

На заднюю панель MS-H610M 666 WiFi6 вынесены пять портов USB, из которых только два — относительно скоростные USB 3.2 Gen1 c пропускной способностью 5 Гбит/с. Поблизости расположен разъём RJ-45 для Ethernet-кабеля, три аналоговых аудиогнезда и два разъёма для подключения к интегрированному графическому ядру мониторов. Эти мониторные выводы — цифровой HDMI 2.0 с поддержкой максимального разрешения 4096×2160 при 30 Гц и аналоговый VGA, способный потянуть разрешение не выше 1920×1080 при 60 Гц. Оснащение задней панели небогатое, но в этом в первую очередь виноват бюджетный чипсет. При желании инженеры Maxsun могли бы добавить на неё разве только ещё несколько портов USB 2.0.

Зато среди коннекторов задней панели есть места для подключения Wi-Fi-антенн, что подчёркивает главный козырь MS-H610M 666 WiFi6 — поддержку беспроводной сети стандарта Wi-Fi 6. За её работу отвечает недорогой двухдиапазонный адаптер Intel AX101, который умеет развивать скорость до 600 Мбит/с, а заодно поддерживает и Bluetooth 5.2. Этот адаптер установлен в отдельном M.2-слоте, и при желании его можно заменить другой моделью, например более скоростной AX201.

Что касается проводной сети, то для её реализации выбран гигабитный контроллер Realtek RTL8111H.

Ещё одна микросхема Realtek отвечает за звуковую часть платы. Она собрана на базе кодека ALC897 с числом каналов, уменьшенным до шести. Всё в звуковом тракте сделано совсем по-простому: аналоговая часть лишена даже самых минимальных изысков в виде аудиоконденсаторов и не отделена от остальной платы электрически. Иными словами, глядя на MS-H610M 666 WiFi6, можно увидеть немало мест, где Maxsun явно стремилась сэкономить.

⇡#Тестовая система

Поскольку речь в этом обзоре идёт о бюджетной плате на базе младшего чипсета для платформы LGA1700, которая, по задумке производителя, совместима лишь с 65-Вт процессорами, её тестирование проводилось с младшим представителем семейства Raptor Lake Refresh, относящимся к серии Core i5. В результате в тестовую систему попал следующий набор комплектующих:

• Процессор: Intel Core i5-14400F (Raptor Lake Refresh, 6P+4E-ядер, 2,5-4,7/1,8-3,5 ГГц, 20 Мбайт L3).
• Процессорный кулер: кастомная СЖО EKWB.
• Материнская плата: Maxsun MS-H610M 666 WiFi6 (LGA1700, Intel H610).
• Память: 2 × 16 Гбайт DDR4-3600 SDRAM (Crucial Ballistix RGB BL2K16G36C16U4BL).
• Видеокарта: GIGABYTE GeForce RTX 4090 Gaming OC (AD102 2235/2535 МГц, 24 Гбайт GDDR6X 21 Гбит/с).
• Дисковая подсистема: Intel SSD 760p 2 Тбайт (SSDPEKKW020T8X1).
• Блок питания: ASUS ROG-THOR-1200P (80 Plus Titanium, 1200 Вт).

Тестирование выполнялось в операционной системе Microsoft Windows 11 Pro (22H2) Build 22621.1555 с использованием следующего комплекта драйверов:

• Intel Chipset Driver 10.1.19600.8418;
• Intel Management Engine Driver 2239.3.33.0;
• NVIDIA GeForce 546.01 Driver.

⇡#BIOS

Оболочка BIOS материнской платы Maxsun MS-H610M 666 WiFi6 выполнена в классическом для этого производителя стиле. Упрощённого режима тут нет, хотя он был бы очень уместен для бюджетной платы. Так что пользователь сразу же попадает на страницу с информацией о системе.

BIOS рассматриваемой платы поделён на несколько разделов (Main, Advanced, Power, Turbo, Startup, Security и Exit), и нельзя сказать, что их наполнение ожидаемо и логично. Пользователю, привыкшему к платам Asus, Gigabyte или MSI, освоиться в структуре разделов Maxsun удастся не сразу. Но ещё хуже, что у MS-H610M 666 WiFi6 некоторых привычных опций попросту нет. Например, BIOS этой платы не позволяет отключить встроенный Wi-Fi.

Ниже мы собрали скриншоты всех экранов BIOS Maxsun MS-H610M 666 WiFi6, и вы можете самостоятельно убедиться, что настроек тут несколько меньше, чем бывает обычно.


Смотреть все изображения (25)

ACPI Settings_[00-09-35].png


CPU Configuration_[00-09-08].png

CPU Configuration_[00-09-15].png

Efficient-core Information_[00-09-24].png

Performance-core Information_[00-09-29].png

SATA Configuration_[00-09-39].png

Chipset Configuration_[00-09-44].png

Graphics Configuration_[00-10-14].png

Hardware Monitor_[00-09-59].png

Hardware Monitor_[00-10-03].png

IT8613 Super IO Configuration_[00-09-54].png

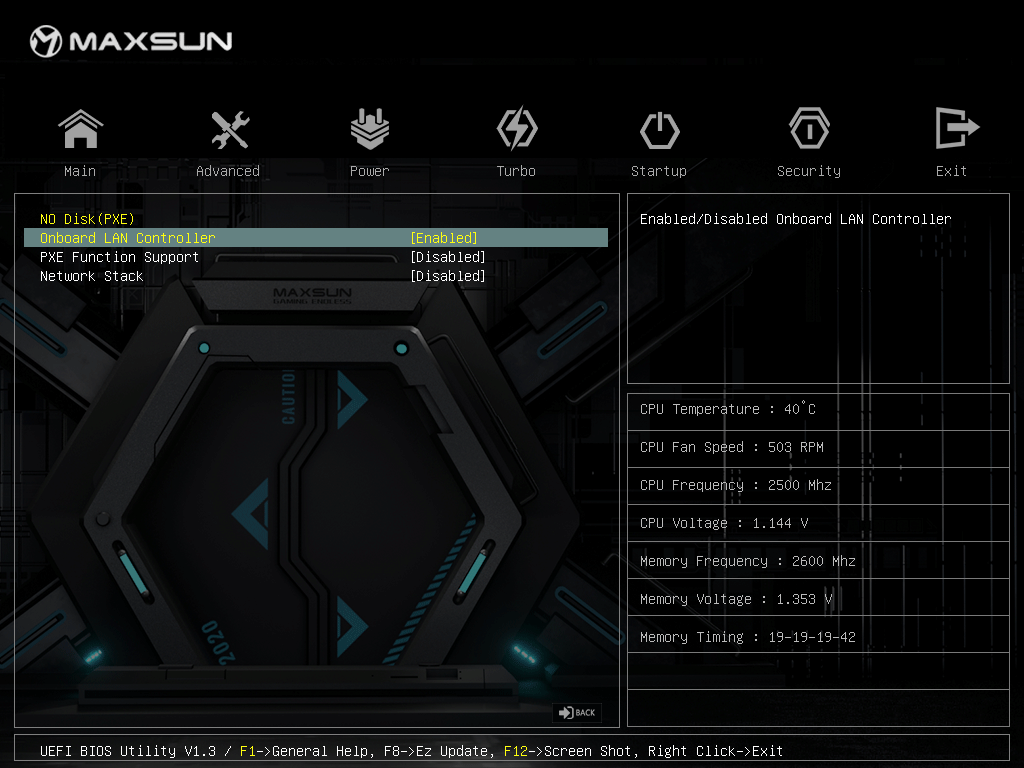

NO Disk(PXE)_[00-10-10].png

USB Configuration_[00-09-48].png


Memory Timing_[00-10-50].png

NVMe Configuration_[00-10-34].png

PCI Subsystem Settings_[00-10-26].png


Trusted Computing_[00-10-18].png


Save & Exit_[00-11-08].png

Secure Boot_[00-11-02].png


Смотреть все
изображения (25)

Все основные опции, касающиеся процессора и памяти, собраны в разделе Turbo, который у MS-H610M 666 WiFi6 выглядит довольно сиротливо, ведь плата не имеет никаких оверклокерских функций в силу ограничений чипсета.

Тем не менее для процессора можно принудительно изменить пределы потребления PL1 и PL2, а также изменить множители в сторону уменьшения относительно номинальных значений. Но никакие напряжения, имеющие отношение к CPU, изменению не поддаются.

Также на приведённом скриншоте можно заметить настройку частоты памяти, которую можно менять до DDR4-3200 (более высокие значения не работают), а ещё выбор напряжения памяти с четырьмя доступными значениями: 1,2, 1,25, 1,3 и 1,35 В. Кроме этого, есть доступ к делителю частоты контроллера памяти (Gear 1/Gear 2).

Несомненным плюсом MS-H610M 666 WiFi6 является то, что она даёт доступ к таймингам памяти, пусть и не ко всем.

Тем не менее плата позволяет менять все первичные задержки и почти все вторичные (за исключением tFAW). Доступа к третичным таймингам и к RTL-блоку плата не предоставляет.

⇡#Тестирование

Главный вопрос, который возникает, когда берёшь в руки бюджетные платы вроде Maxsun MS-H610M 666 WiFi6, — а сможет ли она потянуть сколько-нибудь приличный процессор. И ответ на этот вопрос будет далеко не однозначным.

В испытаниях мы использовали Core i5-14400F, который по формальным признакам должен подходить для использования с MS-H610M 666 WiFi6. Пределы потребления для этого процессора, согласно спецификации Intel, должны быть установлены в 65 и 148 Вт для долговременной (PL1) и кратковременной (PL2) нагрузки соответственно. Но у рассматриваемой платы по этому поводу собственное мнение. Она ставит эти пределы в 55 и 60 Вт, а время переключения между ними в 5 секунд вместо положенных 28. Безусловно, с такими ограничениями её система питания без труда справится с младшим Core i5, но по его производительности, очевидно, будет нанесён серьёзный удар.

Тем не менее первый тест мы провели именно с теми настройками, которые для Core i5-14400F выбрала материнка. И после получасового рендеринга в Cinebench R23 нагрев силовых элементов в зоне конвертера питания CPU дошёл до 80 градусов. Это наглядно видно на снимке VRM, сделанном тепловизором.

Очевидно, что установленный на силовых каскадах небольшой радиатор не очень-то помогает отводить тепло от конвертера питания. А ведь речь идёт об очень щадящей нагрузке.

Но давайте посмотрим, что произойдёт с MS-H610M 666 WiFi6, если Core i5-14400F будет работать на ней как должен — с пределами PL1 и PL2, равными 65 и 148 Вт соответственно, и сроком действия предела PL2 до 28 секунд. По истечении 30-минутного теста в Cinebench R23 нагрев VRM выглядит уже следующим образом.

Температура доходит до 92 градусов, но плата всё-таки справляется. Тем не менее становится понятно, что процессоры с долговременным потреблением, ограниченным величиной 65 Вт, — это максимум возможностей MS-H610M 666 WiFi6. И хотя в BIOS можно разрешить процессору потреблять больше, лучше этого не делать. Поднять производительность таким образом не получится — схема питания будет перегреваться, и частота процессора будет сбрасываться до безопасных и совсем невысоких величин, не говоря уже о том, что работа VRM в таком режиме не полезна для её долговечности.

Проиллюстрировать это можно графиком реальной частоты процессора при пятиминутном тестировании в Cinebench R23, в режимах с разными настройками пределов потребления.

Если используются пределы PL1/PL2, установленные платой по умолчанию, то частота Core i5-14400F через несколько секунд после запуска рендеринга сбрасывается до 2,8 ГГц, на которых он и продолжает работать. При установке пределов потребления по спецификациям Intel первые 28 секунд процессор держит частоту 4,1 ГГц, но со вступлением в силу ограничения PL1 частота снижается до 3,1 ГГц. Но самая интересная ломаная линия на графике соответствует работе процессора со снятыми ограничениями. В этом случае Core i5-14400F работает на частоте 4,1 ГГц до тех пор, пока не сработает защита схемы питания. Этот момент наступает примерно через три минуты, что приводит к сбросу частоты до 2,5 ГГц, которые дают возможность VRM немного охладиться. Потом частота на несколько секунд восстанавливается, но схема питания снова перегревается, и всё повторяется по новой.

Остаётся оценить, что это всё значит с точки зрения производительности.

• Core i5-14400F с пределами потребления 60/55 Вт, которые рассматриваемая плата устанавливает по умолчанию.


• Core i5-14400F с правильными пределами 148/65 Вт, которые ему положены по спецификации Intel.


• Core i5-14400F с отменёнными пределами PL1/PL2. Maxsun MS-H610M 666 WiFi6 может работать в таком состоянии без перегрева не более трёх минут, но этого хватает, чтобы пройти быстрый однократный тест в Cinebench R23.



Однопоточная производительность во всех трёх случаях получается одинаковой, что неудивительно, так как при нагрузке на одно ядро Core i5-14400F потребляет порядка 35-38 Вт — явно меньше любых ограничений. Однако многопоточная производительность от выбранных пределов PL1/PL2 зависит очень сильно. Те ограничения, которые MS-H610M 666 WiFi6 выбирает сама, занижают результат Core i5-14400F на весомые 18 % по сравнению с быстродействием, которое этот процессор должен выдавать при использовании номинальных пределов потребления. Более того, в сравнении с системами, где этот процессор работает без каких-либо лимитов, потеря в производительности составляет ещё более заметные 27 %.

Иными словами, выбор дешёвой материнской платы вроде MS-H610M 666 WiFi6 заставит пользователя мириться с определённой потерей быстродействия. Но важно понимать, что такая потеря будет давать о себе знать только в ресурсоёмких нагрузках. Для простых офисных или домашних систем, которые не предназначены для решения сложных задач по обработке контента, всё это может не иметь определяющего значения. И именно на такие системы в первую очередь и ориентирована рассматриваемая плата.

⇡#Выводы

Поскольку Maxsun MS-H610M 666 WiFi6 — бюджетная плата для современных процессоров Intel Core с поддержкой DDR4-памяти, к тому же основанная на самой младшей системной логике, многого ожидать от неё не приходится. Её главный козырь — поддержка Wi-Fi и Bluetooth при цене порядка 8 тыс. руб. Других подобных вариантов на рынке попросту нет.

Неудивительно, что плата с такой стоимостью соткана из компромиссов. И самый заметный — сравнительно слабая схема питания, которая, несмотря на наличие небольшого радиатора, способна нормально работать лишь с 65-Вт процессорами. Также следует иметь в виду, что рассмотренная плата не имеет никаких средств для разгона ни процессора, ни памяти.

Впрочем, вряд ли кому-то придёт в голову использовать MS-H610M 666 WiFi6 с мощными оверклокерскими CPU, ведь она явно ориентирована на простенькие ПК для дома и офиса. И для таких применений у неё есть всё необходимое. Помимо двух видов сетевых контроллеров она предлагает пять USB-портов на задней панели (два из которых — скоростные), позволяет пользоваться встроенной в процессор графикой через разъёмы HDMI и VGA, а также имеет сносного качества аудиокодек. В плату можно установить один NVMe SSD и подключить три SATA SSD. При сборке системы на MS-H610M 666 WiFi6 пользователю доступен только один разъём для корпусного вентилятора, но это сложно назвать существенным недостатком — на платах подобного класса их редко бывает больше.

Также заслуживает упоминания то, что в BIOS платы Maxsun не так много опций для настройки системы — это отчасти связано с ограничениями чипсета Intel H610. Но даже несмотря на это, MS-H610M 666 WiFi6 позволяет управлять пределами потребления CPU и настраивать тайминги памяти, а такие возможности в продуктах подобного класса присутствуют далеко не всегда.

Подводя общий итог, можно сказать, что у Maxsun получилась вполне нормальная бюджетная платформа для младших LGA1700-процессоров, лишённая каких-либо серьёзных минусов. Отдельные недостатки у неё, конечно, есть, но, с учётом цены платы, говорить о них нет никакого смысла. Для продукта такой стоимости решающей роли они заведомо не сыграют.
