Система жидкостного охлаждения ID-Cooling FX360 Pro: максимум эффективности за $60

⇣ Содержание

Китайская компания ID-Cooling продолжает «печь» системы жидкостного охлаждения как горячие пирожки. Не прошло и четырёх месяцев с январского тестирования модели SL360, как уже в мае компания представляет новую 360-мм FX360 Pro, а также различные её вариации с подсветкой и радиаторами разного цвета. Более того, на Computex 2024 всё та же ID-Cooling анонсирует ещё четыре серии систем жидкостного охлаждения необслуживаемого типа: DL360/240 Max с многофункциональным экраном, DX360/240 Max с новыми вентиляторами, FX360/240 Infinity с какой-то безумной подсветкой и (пока что) загадочную серию Hunter GDL. Очевидно, что ближайшие полгода в этом секторе скучно точно не будет! Ну а сегодня мы познакомимся с очень стильной AiO-системой – ID-Cooling FX360 Pro, заявленная стоимость которой не превышает 60 долларов США. И если это подтвердится на практике, то такая СЖО полностью «сломает» рынок систем охлаждения для современных процессоров, включая суперкулеры. Впрочем, не будем забегать вперёд.

#Технические характеристики и стоимость

Наименование характеристик ID-Cooling FX360 Pro
Радиатор
Размеры (Д × Ш × В), мм 396 × 120 × 27
Размеры оребрения радиатора (Д × Ш × В), мм 361 × 117 × 21
Материал радиатора Алюминий
Число каналов в радиаторе, шт. 12
Расстояние между каналами, мм 8,5
Плотность радиатора, FPI 21
Термическое сопротивление, °C/W н/д
Объём хладагента, мл н/д
Вентиляторы на радиаторе
Количество вентиляторов 3
Модель вентилятора ID-Cooling TF-12025-PRO
Типоразмер 120 × 120 × 26,5
Диаметр крыльчатки/статора, мм 114 / 41,5
Количество и тип подшипника(ов) 1, FDB
Скорость вращения, об/мин 500–1800 (±10%)
(ШИМ-регулировка)
Максимальный воздушный поток, CFM 82,5
Уровень шума, Sone 35,2
Максимальное статическое давление, мм H2O 2,55
Номинальное/стартовое напряжение, В 12 / 3,2
Энергопотребление: заявленное (измеренное), Вт 3,0 / 3,1
Срок службы, часов/лет н/д
Масса одного вентилятора, г 158
Длина кабеля, мм 100 (+400)
Помпа
Размеры (Д × Ш × В), мм ∅70 × 49
Производительность, л/ч н/д
Высота подъёма воды, м н/д
Скорость ротора помпы (заявленная/измеренная), об/мин 2800 (±10%) / 3000
Тип подшипника С керамической втулкой
Срок службы подшипника, часов/лет н/д
Номинальное напряжение, В 12,0
Энергопотребление: заявленное/измеренное, Вт 4,32 / 5,21
Уровень шума, дБА 25
Длина кабеля, мм 470
Водоблок
Размеры основания водоблока, мм 54 × 54
Материал и структура Медь, микроканальная структура
Совместимость с платформами AMD Socket AM5/AM4
Intel LGA1851/1700/1200/115X/20XX
Дополнительно
Длина шлангов, мм 440
Внешний/внутренний диаметр шлангов, мм 11,5 / 6,0
Хладагент Нетоксичный, антикоррозионный
(пропиленгликоль)
Максимальный уровень TDP, Вт 350
Термопаста В отдельном шприце: ID-Cooling Frost X45
[15,2 Вт/(м·К)]
Подсветка Нет
Масса системы в сборе, г 1 527
Гарантийный срок, лет 2
Страна производства Китай
Рекомендованная стоимость, $ 60

#Упаковка и комплектация

Коробка, в которой поставляется ID-Cooling FX360 Pro, выглядит достаточно скромно: никаких ярких деталей и привлекающих взгляд ядовитых цветов. Лицевую сторону практически полностью занимает фото системы охлаждения с помпой, а обратная отведена под технические характеристики и размеры компонентов устройства.

Внутри в картон вставлена оболочка из мягкого вспененного полиэтилена с отсеками, в которой и зафиксирована СЖО с запечатанными в пакеты вентиляторами. В центре вставлена плоская коробка с аксессуарами.

Интересно, что комплектация заметно отличается от набора компонентов, прилагаемых к ID-Cooling SL360. Можно сказать, что её упростили и удешевили, нет даже удобного пенала под винты и пластиковые втулки. Тем не менее в комплекте есть всё необходимое для установки ID-Cooling FX360 Pro в корпус системного блока и на процессор.

Отдельно отметим новую термопасту Frost X45 с очень высокой заявленной теплопроводностью — 15,2 Вт/(м·К). Такого термоинтерфейса пока нет даже на сайте компании, и ранее он не встречался нам ни с одним из кулеров ID-Cooling.

Вся продукция компании выпускается в Китае, и ID-Cooling FX360 Pro – не исключение из этого правила. В России именно такая система пока не продаётся, но, как уже было сказано выше, заявленная рекомендованная стоимость составляет 60 долларов США. На другие свои СЖО компания предоставляет двухлетнюю гарантию, вероятно, и в этом случае гарантийный срок будет таким же.

#Особенности конструкции

ID-Cooling FX360 Pro – система жидкостного охлаждения необслуживаемого типа классической конструкции. В собранном и готовом к установке состоянии она выглядит совершенно обычно.

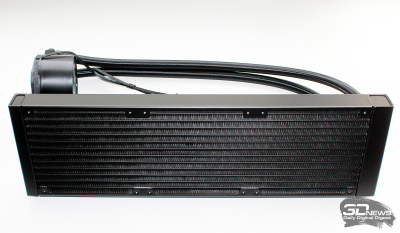

Как видим, FX360 Pro полностью выполнена в чёрном цвете, имеет строгий и выдержанный дизайн. Основным компонентом СЖО является радиатор. Здесь его размеры составляют 396 × 120 × 27 мм — стандартные для систем жидкостного охлаждения данного класса.

Толщина алюминиевого оребрения радиатора равна 21 мм, что на 3-4 мм больше, чем у многих 360-мм AiO СЖО. Правда, у ранее протестированной нами SL360 радиатор точно такой же. Так что в этом компоненте мы оптимизаций не фиксируем, хотя на странице СЖО заявлено о 37-процентном увеличении площади радиатора (интересно, в сравнении с чем?).

Напомним, что в радиаторе 12 плоских каналов, по которым помпой прокачивается хладагент, а плотность радиатора равна 21 FPI.

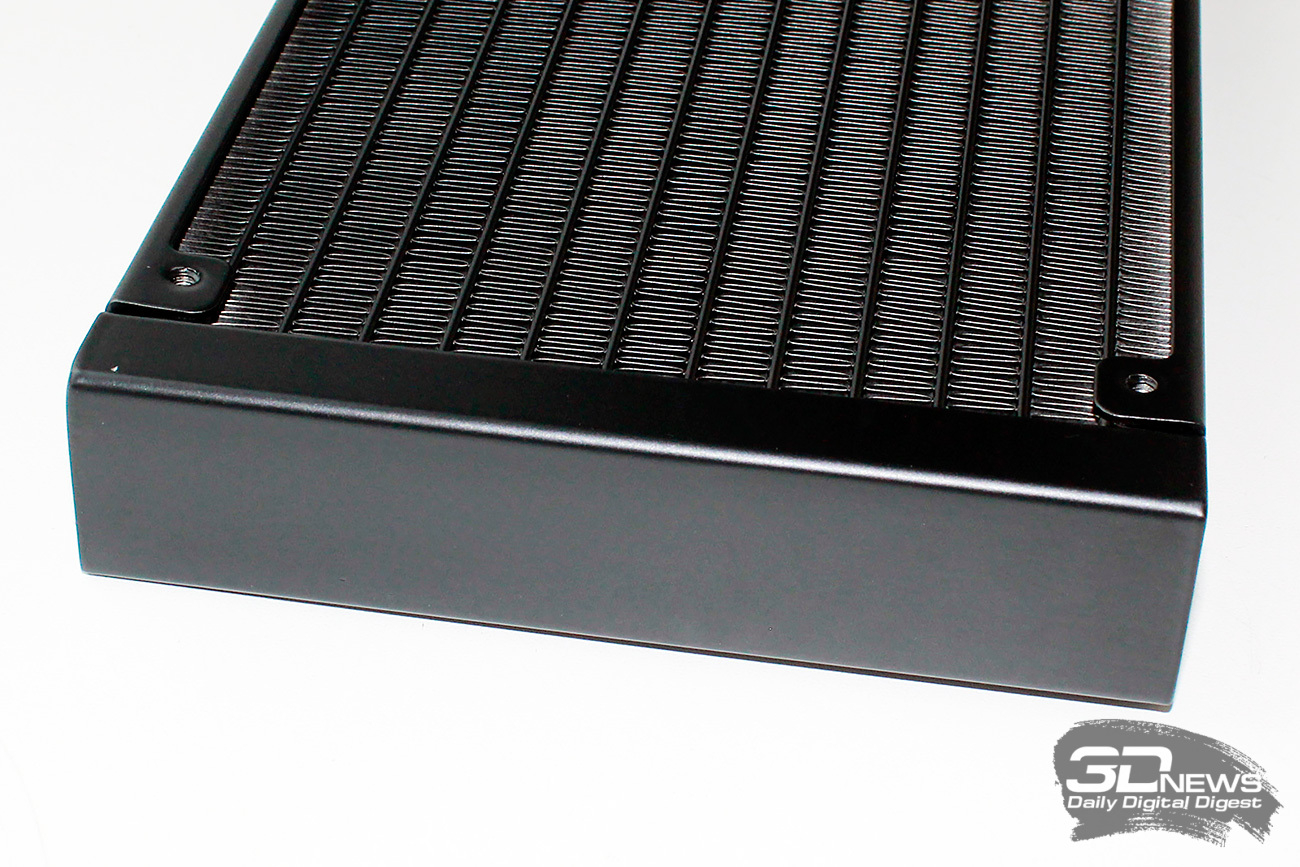

Торцы радиатора совершенно стандартные, на большем из них размещены два фитинга, на которых опрессованы гибкие шланги.

Длина шлангов от фитинга до помпы составляет 440 мм, их внешний диаметр равен 11,5 мм, а внутренний – 6 мм.

Для более аккуратного размещения шлангов в комплекте ID-Cooling FX360 Pro предусмотрены три пластиковые скобки.

В новой системе охлаждения заявлено применение помпы седьмого поколения (Asetek Gen-7) с шестиполюсным трёхфазным электромотором. Внешне она выделяется компактностью и стильной крышкой.

Скорость вращения помпы постоянна, заявленная изготовителем величина — 2800 об/мин с погрешностью 10% в обе стороны. По данным мониторинга, помпа стабильно работала на 3000 об/мин. Также в характеристиках указано, что уровень шума помпы не должен превышать 25 дБА.

В основании блока помпы установлен медный водоблок, защищённый бумажной наклейкой.

Размеры основания водоблока составляют 54 × 54 мм, а качество его обработки характерно для подобных СЖО: полировки до зеркального состояния нет, но и след от фрезы практически невозможно ощутить тактильно.

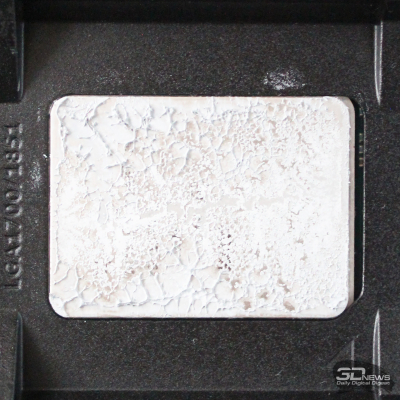

Контактная поверхность водоблока идеально ровная. Благодаря этому, а также высокому усилию прижима нам удалось получить полноценные отпечатки даже на слегка выпуклом теплораспределителе процессора конструктивного исполнения LGA1700.

На радиаторе СЖО установлены три вентилятора ID-Cooling TF-12025-PRO. Это более производительная модель, чем AF-127-ARGB-K, использованная в ID-Cooling SL360. Здесь применена агрессивная девятилопастная крыльчатка диаметром 114 мм, установленная на статоре с 11 изогнутыми стойками.

Скорость вентиляторов регулируется широтно-импульсной модуляцией в диапазоне от 500 до 1800 об/мин, максимальный воздушный поток одного такого вентилятора может достигать 82,5 CFM, статическое давление – 2,55 мм H2O, а уровень шума не должен превышать 35,2 дБА. Похоже, это действительно производительная модель, поскольку все характеристики заметно выше, чем у вентиляторов, используемых в системе SL360.

На статоре вентилятора диаметром 41,5 мм имеется информационная наклейка. Помимо всего прочего, на ней можно найти электрические характеристики «вертушки».

Судя по этой информации, максимальное энергопотребление вентилятора может достигать 3 Вт — это было подтверждено нашими измерениями. Стартовое напряжение оказалось равно 3,2 В.

На уголки рамки вентилятора надеты силиконовые демпферы – они снижают вибрации и способствуют уменьшению уровня шума.

От каждого вентилятора отходит короткий кабель с дополнительным разъёмом.

Таким образом все три вентилятора соединяются последовательно друг с другом, а затем подключаются кабелем-удлинителем к одному 4-pin разъёму на материнской плате. Для закрепления вентиляторов на радиаторе используются длинные винты.

Петли с резьбой для крепления вентиляторов есть с обеих сторон радиатора, значит, всего на него можно установить шесть 120-мм вентиляторов, сделав так называемый push-pull.

#Совместимость и установка

В список совместимых с ID-Cooling FX360 Pro платформ вошли AMD Socket AM5/AM4 и Intel LGA1851/1700/1200/115X/20XX. Проще говоря, все вошли, и даже ещё не вышедшая LGA1851. Удобная и подробная инструкция есть в комплекте с системой, а вот её электронную версию на сайте компании мы не обнаружили.

Для установки системы на материнскую плату с LGA1700 используется усилительная пластина со шпильками и фиксирующие их пластиковые втулки.

Отметим важное изменение: backplate у ID-Cooling FX360 Pro выполнена из более толстого металла, чем в предыдущих версиях СЖО, где используется такой же тип крепления. Также стали чуть толще и прижимные пластины, которые вставляются в прорези на основании помпы и фиксируются поворотом до щелчка.

Весь процесс сборки и установки системы в корпус и на процессор занимает не более 10 минут, никаких сложностей или нюансов в процессе мы не выявили. Не забывайте, что водоблок к процессору надо притягивать равномерно винтами крест-накрест.

Подсветки у ID-Cooling FX360 Pro нет вообще, что просто невероятно при современных тенденциях оснащать подсветкой чуть ли не каждый винтик. Навеяло классикой: «Ты спятил! » — «Ой, да и слава богу, нормальный не пошёл бы на такое».

Тестовая конфигурация, инструментарий и методика тестирования

Сравнение эффективности ID-Cooling FX360 Pro и её соперников было проведено в закрытом корпусе системного блока на следующей конфигурации:

  • системная плата: MSI MPG Z790 Edge WiFi (Intel Z790, LGA1700, BIOS H.90 от 08.11.2023);
  • усилитель сокета: Thermalright LGA 17XX-BCF-GRAY;
  • процессор: Intel Core i9-13900K 3,0-5,8P/2,2-4,3E ГГц (Raptor Lake, 10 нм, 8/16P+16E-ядер, 36 Мбайт L3, TDP 125/253 Вт);
  • термоинтерфейс: ID-Cooling Frost X35 [14,2 Вт/(м·К)];
  • оперативная память: DDR5 2 × 16 Гбайт Team Group T-Create Expert (CTCED532G6000HC38ADC01), XMP 6000 МГц 38-38-38-78 CR2 при 1,25 В;
  • видеокарта: NVIDIA GeForce RTX 2060 SUPER FE 8 Гбайт/256 бит, 1470-1650/14000 МГц;
  • накопители:
    • система и бенчмарки: Crucial T700 1 Тбайт (CT1000T700SSD3, PCIe 4.0 x4);
    • бенчмарки и игры: Patriot VIPER VP4300 1 Тбайт (VP4300-1TBM28H, PCIe 4.0 x4);
    • бенчмарки и игры: Netac N950E Pro 1 Тбайт (NT01N950E-001T-E4X, PCIe 3.0 x4);
    • бенчмарки: Gigabyte GP-AG4500G 0,5 Тбайт (PCIe 4.0 x4);
    • хранение: Intel SSD 730 480 Гбайт (SATA III, BIOS vL2010400);
    • архивный: Samsung Ecogreen F4 HD204UI 2000,3 Гбайт (SATA II, 5400 об/мин, 32 Мбайт, NCQ);
  • корпус: Thermaltake Core X71 (шесть 140-мм be quiet! Silent Wings 3 PWM: три спереди на вдув 800-1050 об/мин, два сверху на выдув 800-1020 об/мин, один сзади на выдув 800-1610 об/мин PWM);
  • панель управления и мониторинга: Zalman ZM-MFC3;
  • блок питания: be quiet! Straight Power 10 500W (BN231) (0,5 кВт, 80 Plus Gold), 135-мм вентилятор.

Для получения стабильных и объективно сопоставимых друг с другом результатов основные параметры процессора были зафиксированы в следующих значениях: частота BCLK – 100 МГц, множитель производительных ядер – 53, частота – 5,3 ГГц, множитель энергоэффективных ядер – 42, частота – 4,2 ГГц, напряжение Vcore – 1,110 В. В BIOS материнской платы MSI был выставлен третий уровень стабилизации напряжения на ядре процессора (CPU load-line calibration).

По данным HWiNFO64, уровень тепловыделения процессора с такими настройками достигал 245 ватт. Добавим, что эффективная частота оперативной памяти была повышена с номинальных 6 до 6,933 ГГц при напряжении 1,405 В, а её основные тайминги фиксировались в значениях 34-42-42-54 CR2 с дополнительной подстройкой вторичных и третичных таймингов. Напряжение VCCSA фиксировалось на уровне 1,050 В.

Тестирование было проведено в операционной системе Microsoft Windows 11 версии 22H2 (22621.3593). Программное обеспечение, использованное для теста:

  • Cinebench R23 – для создания стресс-нагрузки на процессор (режим Test Throttling, два последовательных цикла по 10 минут);
  • HWiNFO64 8.03-5450 – для мониторинга температур и визуального контроля всех параметров системы.

Снимок экрана мониторинга во время одного из циклов тестирования выглядит следующим образом.

Нагрузка на процессор создавалась двумя последовательными циклами Cinebench R23. На стабилизацию температуры CPU между циклами отводилось по 10 минут. За окончательный результат, который вы увидите на диаграмме, принята максимальная температура наиболее горячего из восьми производительных ядер центрального процессора в пике нагрузки и в режиме простоя, а также средняя максимальная температура по всем таким ядрам. Кроме этого, в отдельной таблице будут приведены температуры всех производительных ядер процессора, их усреднённые значения и дельта температур между ядрами. Температура в помещении контролировалась установленным рядом с системным блоком электронным термометром с точностью измерений 0,1 °C и с возможностью почасового мониторинга изменения температуры в помещении за последние 6 часов. Во время данного тестирования температура колебалась в диапазоне 24,2–25,4 °C (дельта учитывалась в результатах).

Измерение уровня шума систем охлаждения проводилось электронным шумомером «ОКТАВА-110А» в период от ноля до трёх часов ночи в полностью закрытой комнате площадью около 20 м2. Уровень шума измерялся вне корпуса системного блока, когда источником шума в помещении являлась только система охлаждения и её вентиляторы. Шумомер, зафиксированный на штативе, всегда располагался строго в одной точке на расстоянии ровно 150 мм от ротора вентилятора. Системы охлаждения размещались на самом углу стола на подложке из вспененного полиэтилена. Нижняя граница измерений шумомера составляет 22 дБА, а субъективно-комфортный (просьба не путать с низким!) уровень шума систем охлаждения при измерениях с такого расстояния находится около отметки 36 дБА. За условно-низкий уровень шума мы принимаем значение 33 дБА.

ID-Cooling FX360 Pro мы сравним по эффективности с суперкулером PentaWave Z06D, оснащённым двумя штатными 120-мм вентиляторами.

Кроме этого, в тестирование включена система жидкостного охлаждения Arctic Liquid Freezer III 280 A-RGB Black, протестированная совсем недавно почти в таких же условиях.

Скорость вращения крыльчаток вентиляторов тестируемых систем охлаждения регулировалась в диапазоне от 800 об/мин до их максимума с шагом 100 или 200 об/мин с помощью специального контроллера, точность которого составляет ±10 об/мин.

#Эффективность охлаждения

Очевидно, что ID-Cooling FX360 Pro демонстрирует очень высокую эффективность охлаждения, и речь вовсе не про максимальные обороты вентиляторов, где она эффективнее Arctic Liquid Freezer III 280 на пару градусов Цельсия или PentaWave Z06D на четыре градуса. Речь про высокую эффективность данной СЖО во всём скоростном диапазоне вентиляторов. Обратите внимание, если у Arctic Liquid Freezer III 280 разница в температуре при максимальных и при минимальных оборотах составляет 11,4 градуса Цельсия, а у суперкулера PentaWave Z06D — 12,6 градуса Цельсия, то ID-Cooling FX360 Pro при уменьшении скорости вентиляторов с 1890 до 800 об/мин теряет всего 9,1 градуса Цельсия! В конечном итоге это позволяет выиграть у 280-мм СЖО от Arctic сразу 6 градусов Цельсия, а у одного из лучших воздушных кулеров 7,5 градуса Цельсия. Впечатляющие результаты демонстрирует новичок!

Теперь повышаем частоту производительных ядер процессора до 5,4 ГГц при напряжении 1,145-1,15 В и пиковом тепловыделении, по данным HWiNFO64, до 265 ватт. Энергоэффективные ядра разогнаны до 4,3 ГГц.

Температуры заметно возросли, но новая СЖО справилась и с такой нагрузкой, причём на любой скорости вентиляторов.

Преимущество ID-Cooling FX360 Pro перед двумя конкурентами сохраняется примерно на том же уровне, но только она справилась с тепловыделением 260-265 ватт на скорости вентиляторов 1000, 900 и 800 об/мин. Правда, остался один нюанс, который несколько смазывает очень высокую эффективность новой СЖО. Об этом в следующем подразделе материала.

#Уровень шума

К сожалению, уровень шума мощных 120-мм вентиляторов ID-Cooling FX360 Pro значительно выше, чем у тех же Arctic или PentaWave. Разница хорошо видна на графике, а также подтверждается субъективными впечатлениями от шума D-Cooling TF-12025-PRO. Звук работы этих вентиляторов резкий, хотя треска или каких-то вибраций не выявлено. Вероятно, столь высокий уровень шума обусловлен агрессивной крыльчаткой вентилятора и многочисленными стойками статора, «разрезающими» объёмный воздушный поток перед его направлением в радиатор. В итоге три одновременно работающих 120-мм вентилятора можно назвать условно-комфортными до скорости 760 об/мин, а тихими – до 670 об/мин. Не порадовала низким уровнем шума и помпа СЖО: всё же 35,4 дБА для помпы систем такого класса – это как-то многовато.

#Выводы

Со своим главным предназначением новая система жидкостного охлаждения ID-Cooling FX360 Pro справляется попросту безупречно: она с лёгкостью охладила очень горячий процессор на любых скоростях своих 120-мм вентиляторов и имеет уверенный запас по температурам для дальнейшего разгона CPU. Добавим сюда же полную универсальность водоблока (включая Intel LGA1851), его усиленное крепление, высокоэффективную термопасту Frost X45 и длинные трубки для установки в любую подходящую зону корпуса системного блока. Всё это, а также два года гарантии ID-Cooling предлагает за каких-то 60 долларов США. И пусть они, скорее всего, скорректируются российским рынком вверх (рискнем спрогнозировать надбавку около 30%), предложение всё равно окажется одним из наиболее привлекательных в этом классе СЖО.

Останется только один вопрос: устроит ли пользователей высокий уровень шума данной СЖО и едва комфортный шум её помпы, ведь более тихих конкурентов сейчас пруд пруди, а фактор шума в домашних системах является вторым по приоритетности после эффективности (а иногда и первым). Поэтому от однозначной рекомендации ID-Cooling FX360 Pro мы всё же воздержимся, оставив решение за вами, наши дорогие читатели.
