iFixit: починить Switch 2 будет ещё сложнее, чем оригинальную консоль

Оценка ремонтопригодности первой версии портативной консоли Nintendo Switch специалистами iFixit была задним числом снижена с 8 до 4 баллов из 10 для соответствия стандартам 2025 года, а теперь выяснилось, что починить новую Switch 2 будет ещё сложнее. После полного разбора новой консоли iFixit оценила ремонтопригодность Switch 2 всего на 3 балла из 10, в том числе за прочно приклеенный к корпусу аккумулятор, а также припаянные к материнской платы модули флеш-памяти и порты USB Type-C.

 Источник изображений: iFixit

Источник изображений: iFixit

В процессе разборки было установлено, что Nintendo снова задействовала в Switch 2 трёхлепестковые винты, которые использовались в консолях и портативных устройствах компании на протяжении десятилетий. В Switch 2 многие из винтов скрыты за наклейками, которые придётся повредить, если нужно разобрать устройство. Компания никогда не выпускала ремонтных комплектов или руководств по ремонту для оригинальной Switch, и на данный момент аналогичным образом обстоит ситуация со Switch 2. Это означает, что в случае необходимости заменить что-либо придётся искать компоненты сторонних производителей.

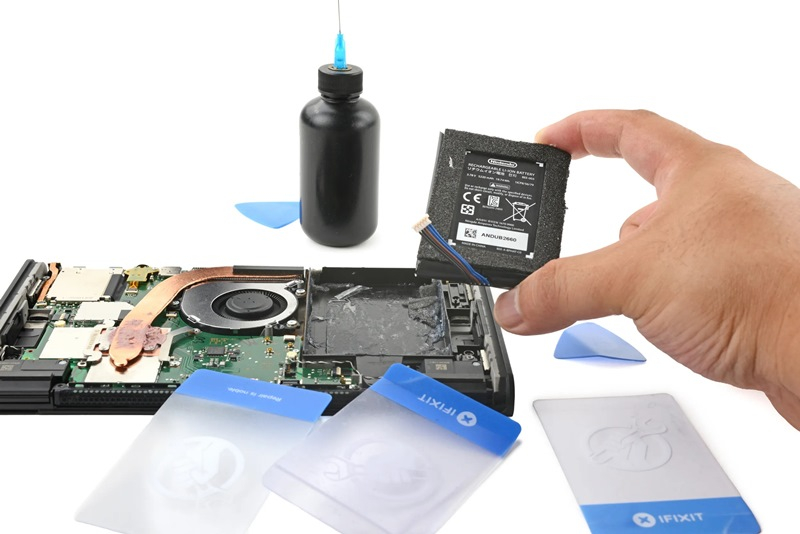

Такие компоненты, как разъём для наушников, динамики и микрофон, снимаются без особого труда. Охлаждающий вентилятор также можно снять, открутив три винта. При этом процесс снятия аккумулятора iFixit посчитала «таким же неприятным, как и в оригинальной Switch». Для его извлечения потребуется много изопропилового спирта и «целый набор инструментов для выковыривания». Кардридер, который был модульным и относительно легко снимался в оригинальных Switch и Switch OLED, теперь припаян к материнской плате, как и в Switch Lite. Специалисты также обнаружили в консоли три разных типа термопасты, которая в оригинальной Switch со временем затвердевала, что затрудняло её удаление и снижало эффективность охлаждения.

 Источник изображений: iFixit

Новые контроллеры Joy-Con используют те же джойстики с потенциометрами, что и в оригинальной Switch, но разобрать их оказалось сложнее. Поскольку в консоли используются такие же контроллеры, это со временем может привести к тем же проблемам с дрейфом, что были у оригинальной консоли. Отличие в том, что в Switch 2 отремонтировать их или заменить на неоригинальные с эффектом Холла будет ещё сложнее.

Источник:
