Обзор блока питания 1STPLAYER ACK Gold 850W (HA-850-BA2)

Блоки питания 1STPLAYER уже знакомы читателям 3DNews по предыдущим обзорам. В отличие от большинства других вендоров, хозяин этой марки, компания Helly Technology, самостоятельно проектирует и производит начинку БП. Серия ACK Gold состоит всего из двух моделей мощностью 750 и 850 Вт — нам предстоит изучить старшую из них.

⇡#Технические характеристики, конструкция, цена

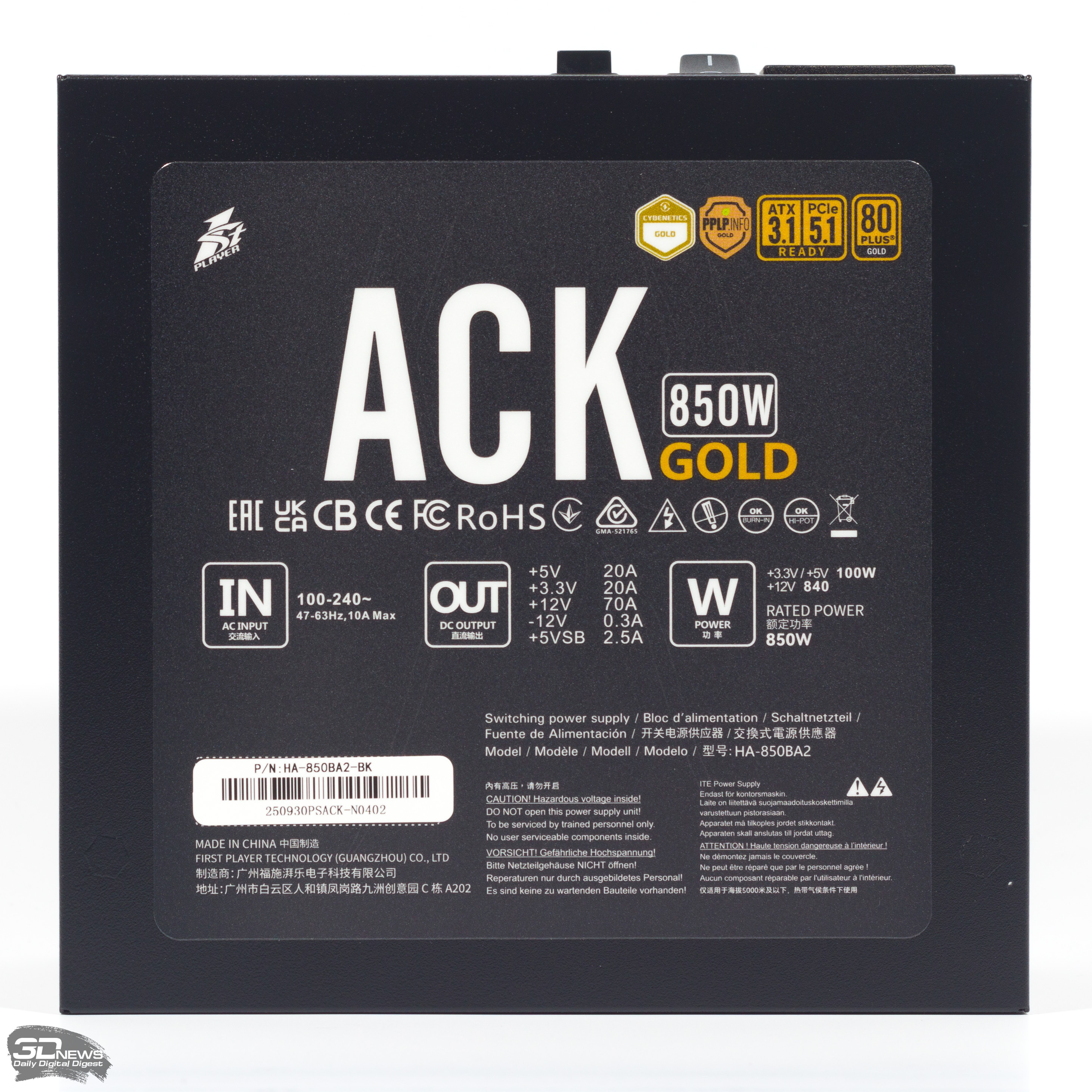

В дополнение к сертификату 80 PLUS Gold герой обзора получил удостоверение ATX 3.1 Pass в лаборатории Cybenetics. Последнее означает, что блок питания способен выдержать кратковременную перегрузку разъема 12V-2x6 на 200 %, а полная мощность может быть превышена на 100 %. Это превосходные показатели, если учесть, что разъем 12V-2x6 у 1STPLAYER ACK Gold 850W сконфигурирован на мощность 600 Вт. К слову, меньшие величины (150, 300 и 450 Вт) нам пока и не встречались даже в самых непритязательных блоках питания.

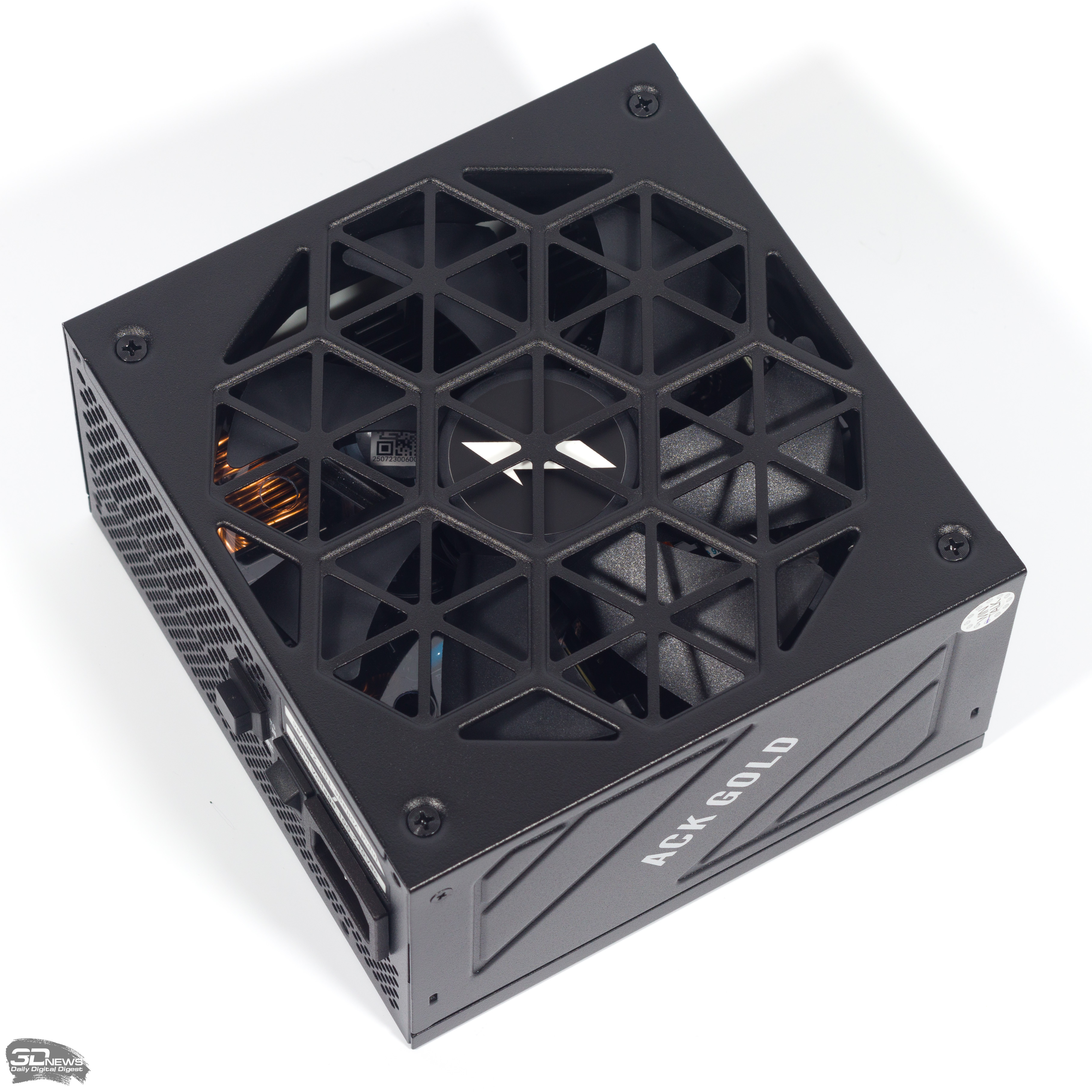

Устройство собрано в корпусе глубиной всего лишь 145 мм, а для охлаждения используется вентилятор типоразмера 140 мм. Подчиняясь внешнему переключателю, вентилятор либо вращается непрерывно, либо останавливается при низкой мощности потребителей.

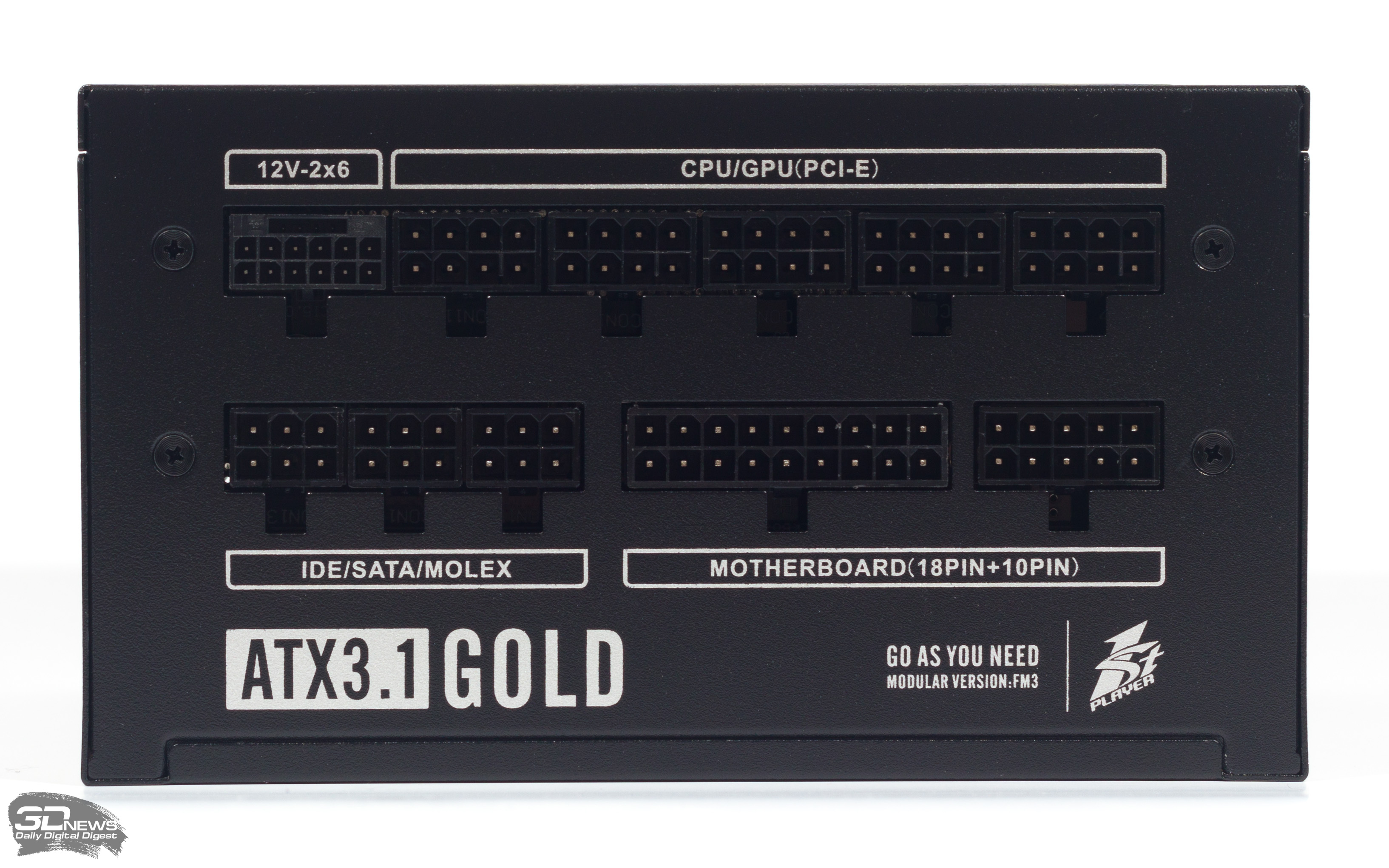

Помимо выхода 12V-2x6, 1STPLAYER ACK Gold 850W имеет пять универсальных 12-вольтовых разъемов для подключения кабелей питания CPU и видеокарт. Соответствующих кабелей тоже пять штук, включая три со штекером 6+2.

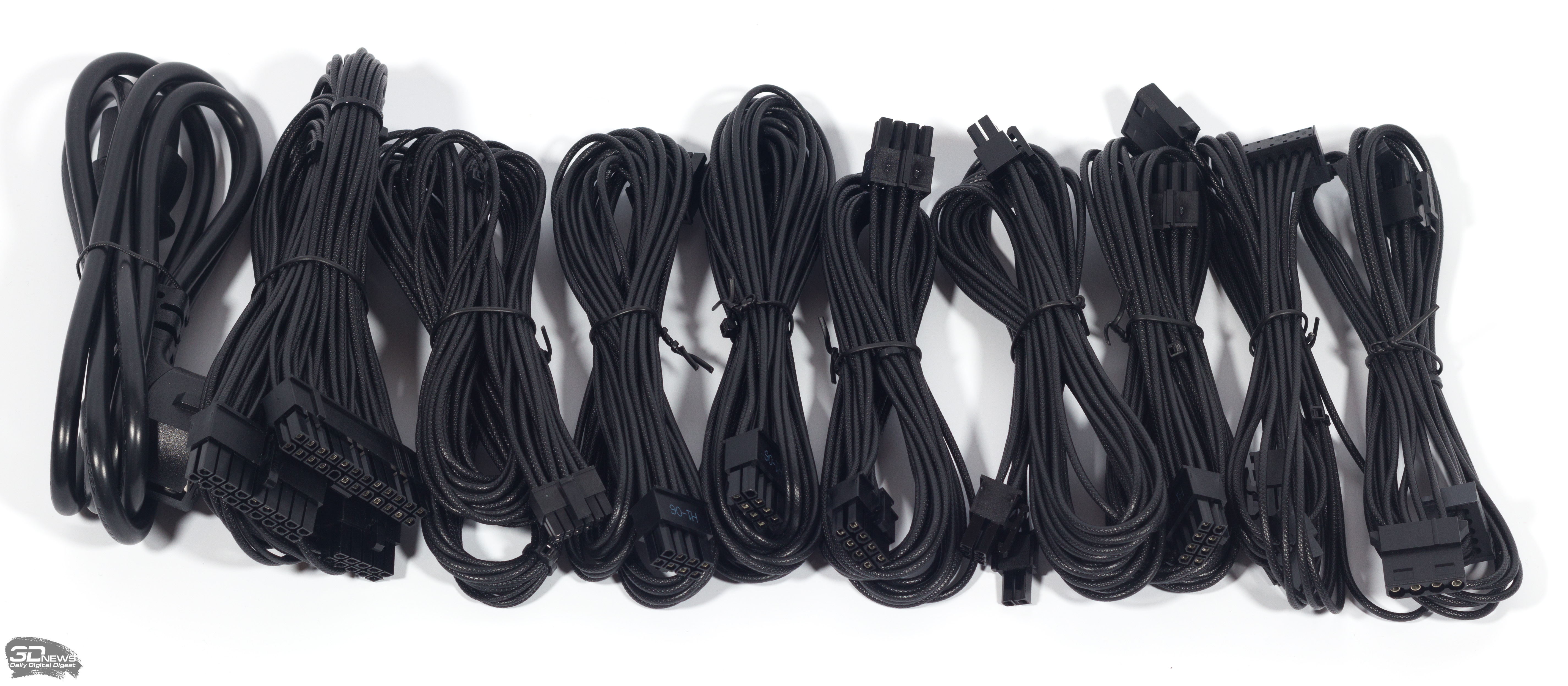

Все кабели изготовлены в изоляции с тиснением, имитирующим тканевую оплетку. Сечение основных проводников соответствует 16AWG в кабеле 12+4 и 18AWG в остальных кабелях. К магниту кабели не притягиваются.

В период работы над обзором блок питания был доступен за сумму от 7 265 руб. Производитель дает на него гарантию в 7 лет.

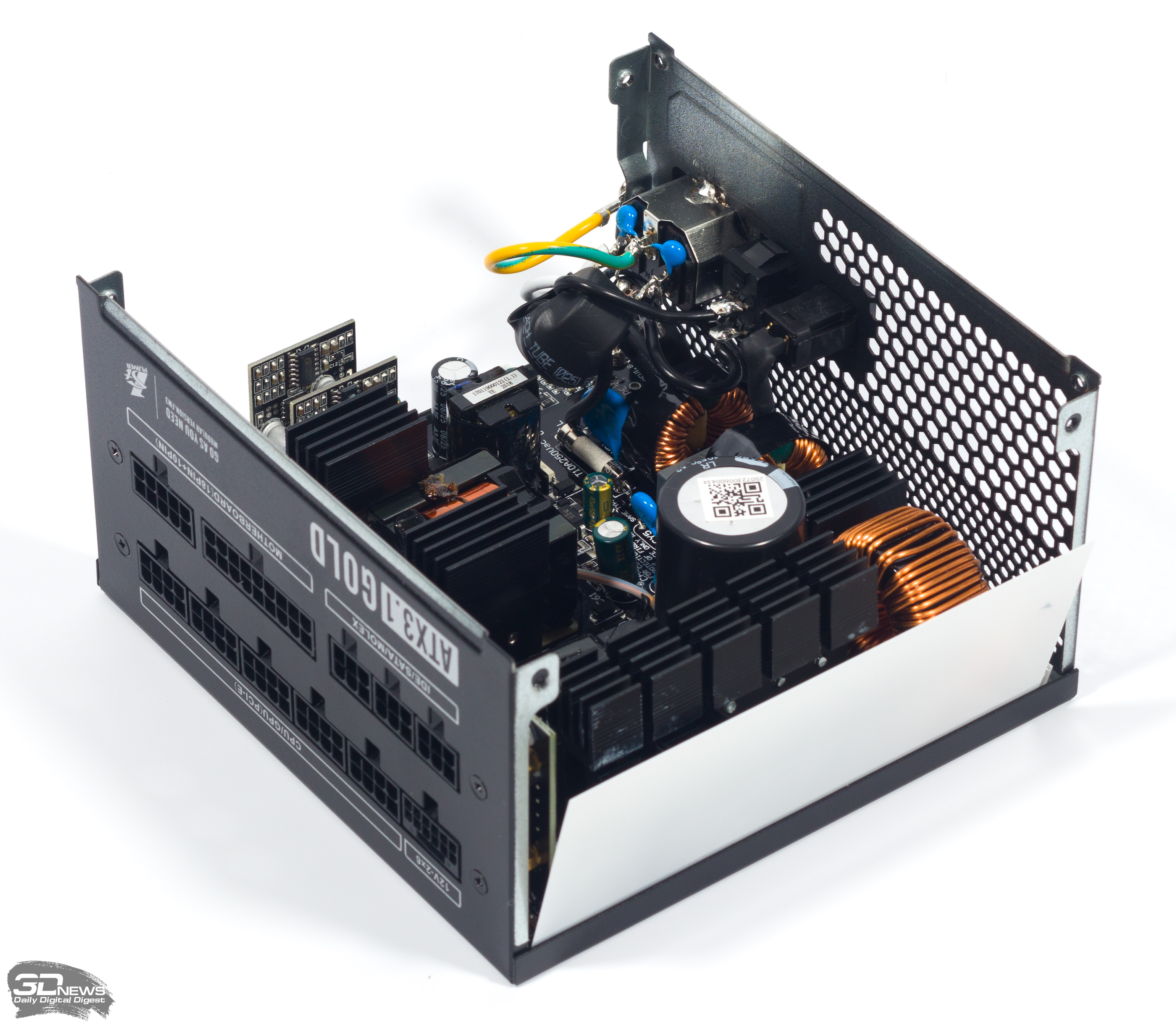

⇡#Внутреннее устройство

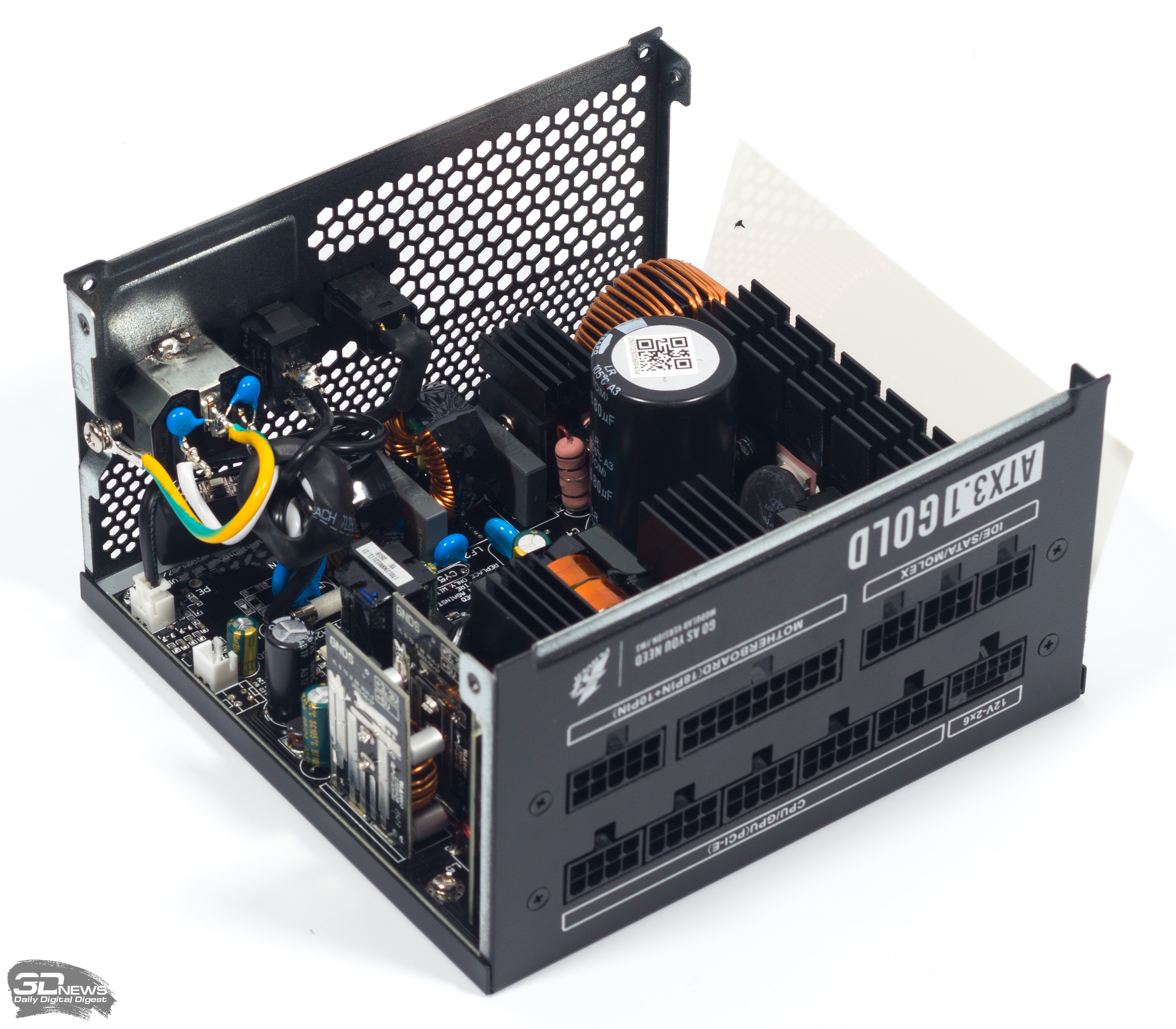

Собственная платформа компании Helly Technology, которая легла в основу 1STPLAYER ACK Gold 850W, по ключевым признакам не отличается от начинки большинства других БП «золотой» категории.

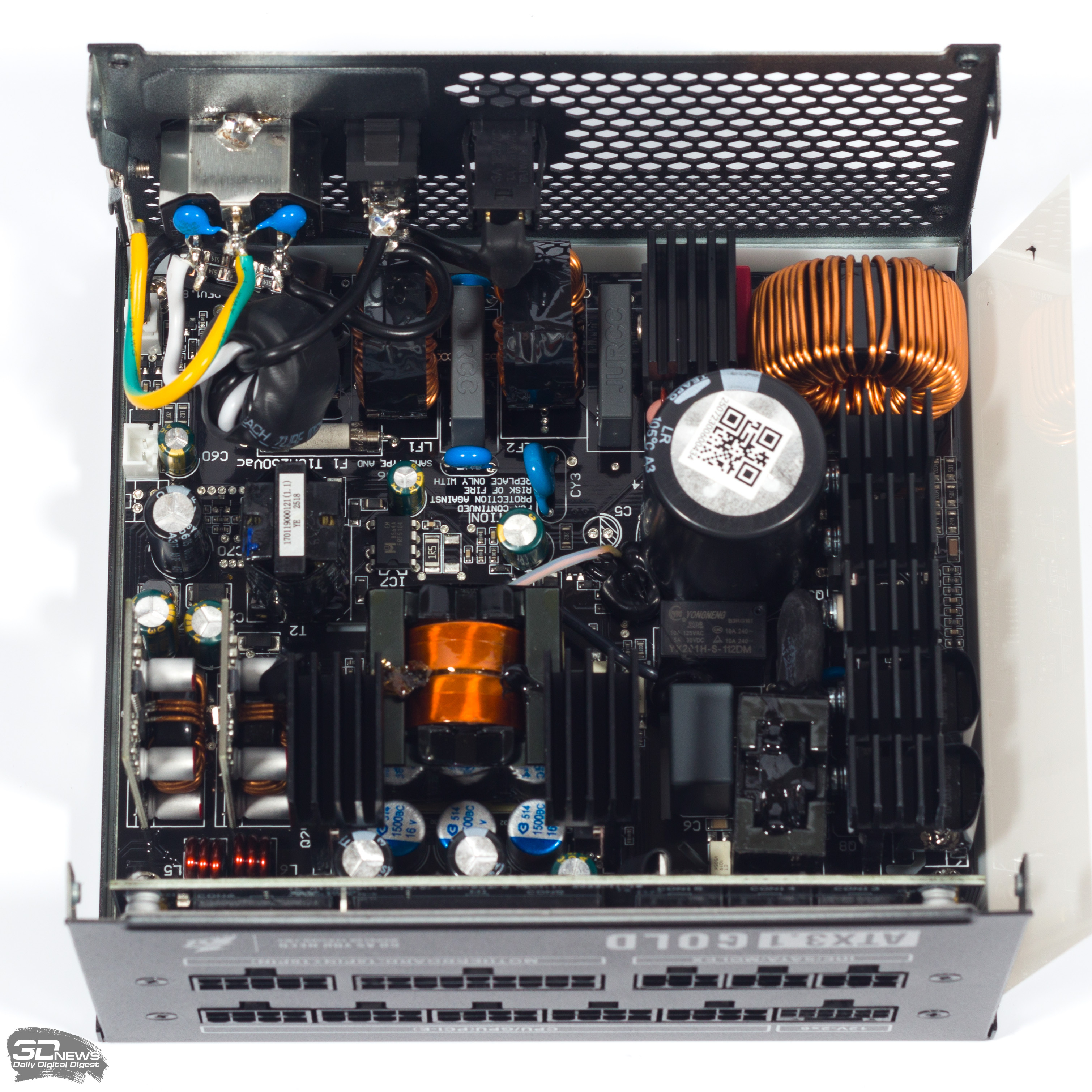

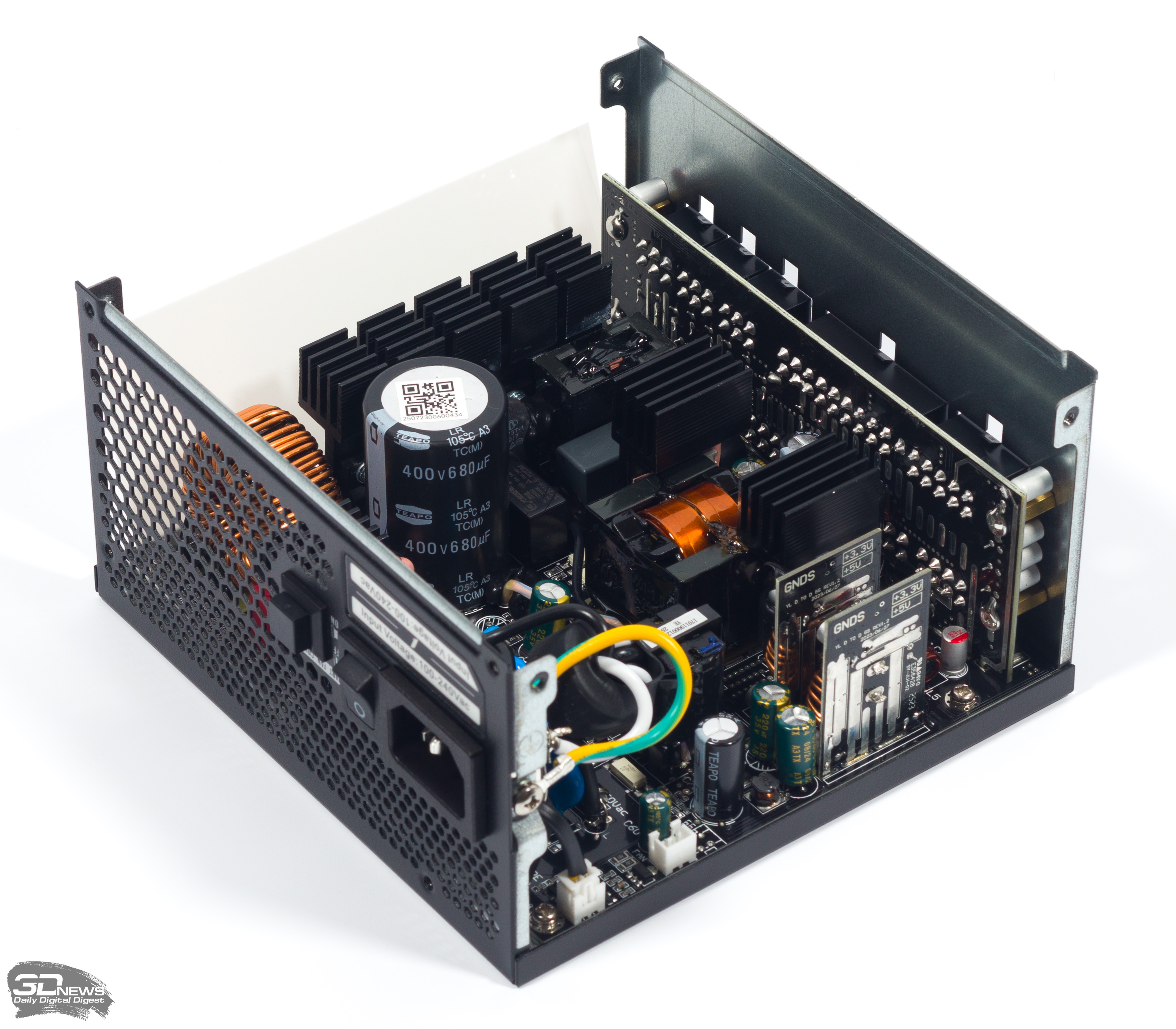

На входе блока питания установлен двухкаскадный фильтр ЭМП, варистор для защиты от последствий импульсного перенапряжения, плавкий предохранитель, а также схема из термистора и реле для компенсации пусковых токов.

Основной преобразователь построен по полумостовой топологии с LLC. На стороне вторичной обмотки трансформатора используются синхронные выпрямители. Малые линии 3,3 и 5 В формируются из 12 В с помощью преобразователей постоянного тока.

Накопительный конденсатор в цепи PFC и электролитические конденсаторы на выходе предоставлены тайваньской фирмой Teapo, а полимерные конденсаторы — китайские, от ChengX.

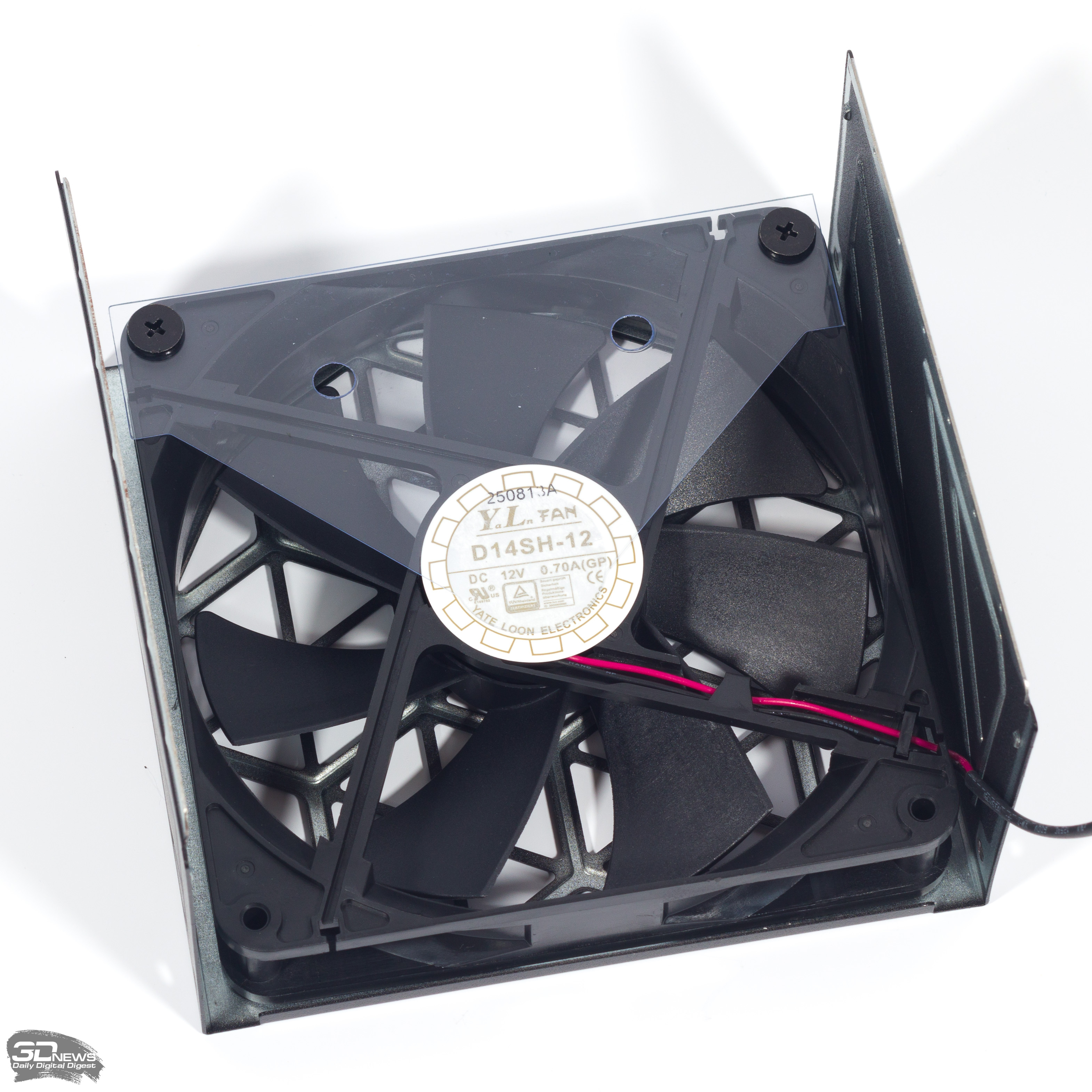

Вентилятор на гидродинамическом подшипнике несет марку Yate Loon.

Методика тестирования

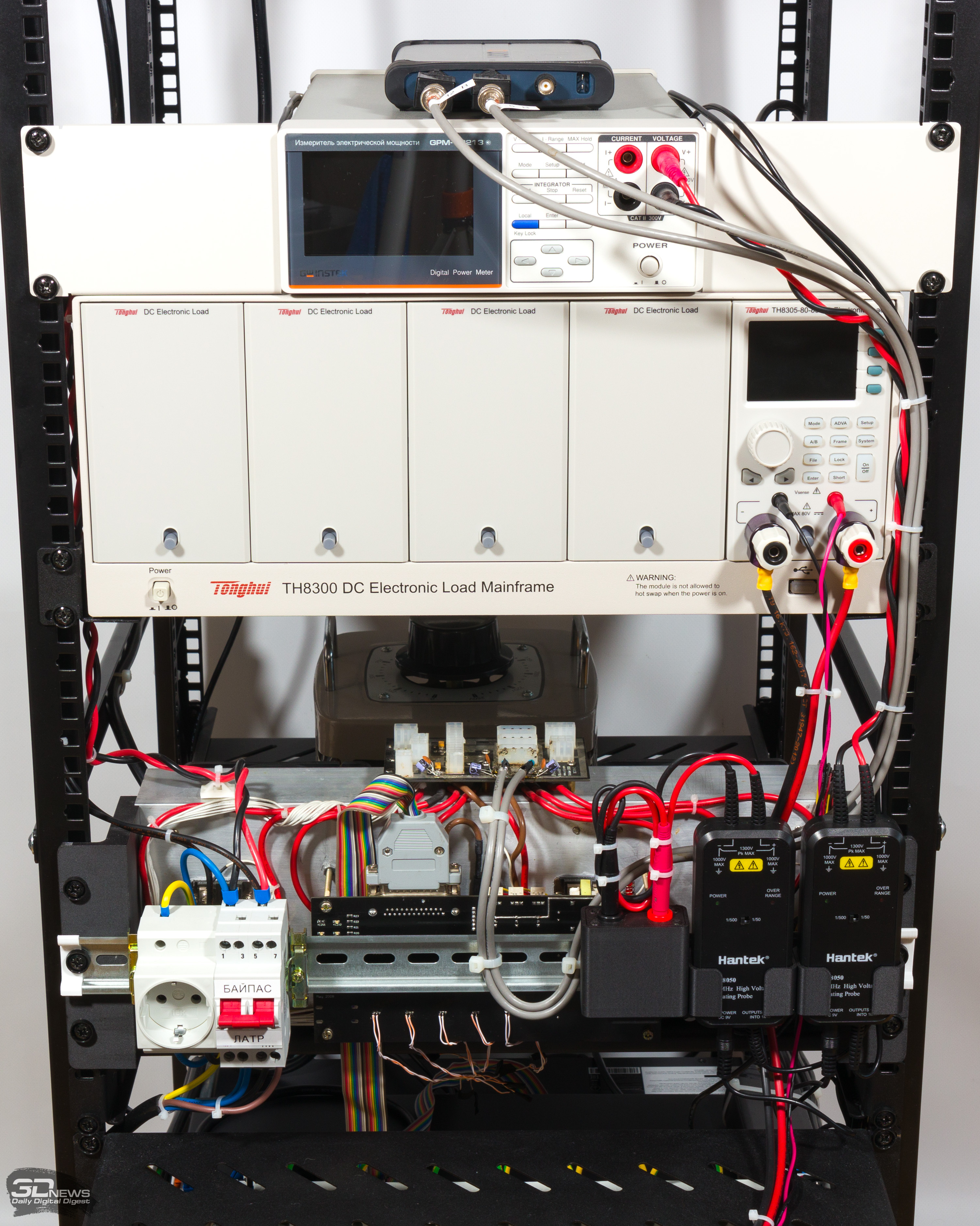

Оборудование:

• многоканальная электронная нагрузка PSU-Test-950W от компании МикроДип: четыре канала с током вплоть до 30 А для линий 12, 5 и 3,3 В, канал с током вплоть до 5 А для линии дежурного питания 5 В (максимальная совокупная мощность — 994 Вт);
• шасси для электронных нагрузок Tonghui TH8300 и модульная нагрузка Tonghui TH8305-80-80 мощностью 500 Вт для линии 12 В;
• измеритель мощности GW Instek GPM-78213;
• осциллограф OWON VDS1022I;
• высоковольтные изолированные дифференциальные щупы Hantek HT8050;
• резистивные (т.н. Z0) щупы: коаксиальный кабель RG-58, резистор 455 Ом последовательно, оконечное согласование 50 Ом;
• ИБП Ippon Innova RTB 3000 в режиме постоянной частоты как квазиэталонный источник питания (U ≈ 230 В, f ≈ 50 Гц, крест-фактор ≈ 1,45, КНИ ≈ 1,48 %). К ИБП не подключены какие-либо другие потребители помимо испытуемого устройства;
• лазерный тахометр DT2234A.

Процедура тестирования многолинейных блоков питания стандарта ATX включает следующие испытания.

Режим ожидания

Сигнал PS_ON# неактивен, отсутствует нагрузка на линию дежурного питания 5 В.

Измеряемые параметры:

• коэффициент полезного действия;
• коэффициент мощности.

Нагрузка на линию дежурного питания 5 В

Сигнал PS_ON# неактивен, мощность линии дежурного питания 5 В варьирует от 1 Вт до максимальной величины (в пределах спецификаций испытуемого устройства) с шагом 1 Вт.

Измеряемые параметры:

• коэффициент полезного действия;
• коэффициент мощности;
• напряжение линии дежурного питания 5 В.

Стандарт ATX допускает отклонение напряжения линии дежурного питания 5 В от эталона на величину от −5 до +5 %.

Перекрестная нагрузка

Целью кросс-нагрузочного тестирования является измерение рабочих параметров испытуемого устройства при множестве различных комбинаций мощности потребителей на линиях 12, 5 и 3,3 В. Выполняются следующие разновидности кросс-нагрузочных тестов:

• максимальная перекрестная нагрузка: максимальный ток (в пределах спецификаций испытуемого устройства и электронных нагрузок) линии 5 В, а затем 3,3 В — с нулевым и с максимальным током линии 12 В;
• перекрестная нагрузка в широком диапазоне: мощность линии 12 В варьирует с шагом 100 Вт, а совокупная мощность линий 5 и 3,3 В — с шагом 20 Вт. Для достижения максимальной мощности (в пределах спецификаций испытуемого устройства и электронных нагрузок) могут вводиться дополнительные шаги. Токи на линиях 5 и 3,3 В равны.

Измеряемые параметры:

• коэффициент полезного действия;
• коэффициент мощности;
• скорость вращения вентилятора испытуемого устройства (если блок питания имеет полупассивный режим охлаждения, он всегда включается);
• напряжение линий 12, 5 и 3,3 В.

Стандарт ATX, начиная с версии 3.0, допускает отклонение напряжения 12 В от эталона на величину от −7 до +5 %, а линий 5 и 3,3 В — от −5 до +5 %.

Пульсации напряжения постоянного тока

Тестирование выполняется при следующих условиях:

• максимальная мощность (в пределах спецификаций испытуемого устройства и электронных нагрузок) линий 12 В и дежурного питания 5 В;
• максимальная мощность (в пределах спецификаций испытуемого устройства и электронных нагрузок) линии 5 В и дежурного питания 5 В. Остаток номинальной мощности испытуемого устройства исчерпывается сперва за счет линии 3,3 В, затем за счет линии 12 В;
• максимальная мощность (в пределах спецификаций испытуемого устройства и электронных нагрузок) линии 3,3 В и дежурного питания 5 В. Остаток номинальной мощности испытуемого устройства исчерпывается сперва за счет линии 5 В, затем за счет линии 12 В.

При помощи осциллографа с полосой пропускания 26 МГц и резистивных щупов производится измерение размаха пульсаций напряжений в течение 100 с. Согласно процедуре измерения пульсаций в блоках питания стандарта ATX параллельно с нагрузкой к каждой из линий подключен электролитический конденсатор емкостью 10 мкФ и керамический конденсатор емкостью 0,1 мкФ.

Результатом теста является максимум полученных значений для каждой линии при тестовых условиях. Допустимый размах пульсаций на линии 12 В составляет 120 мВ, а на других линиях — 50 мВ.

Удержание напряжения постоянного тока после обрыва питания

Устанавливается максимальная мощность линии 12 В и максимальная совокупная мощность линий 5 и 3,3 В (в пределах спецификаций испытуемого устройства и электронных нагрузок). Затем питание испытуемого устройства отключается рубильником, а с помощью осциллографа измеряется промежуток времени между последним нулевым значением напряжения переменного тока и моментом, когда напряжение линии 12 В опустилось до минимально приемлемой величины (11,16 В) — hold-up time.

Стандарт ATX вплоть до версии 3.0 предъявляет требование в 17 мс к hold-up time под максимальной нагрузкой на блок питания. В стандарте ATX 3.1 это значение понижено до 12 мс, а 17 мс являются рекомендательной величиной под нагрузкой в 80 % номинальной мощности.

Скорость вращения вентилятора

В ходе всех тестов перекрестной нагрузки измеряется скорость вращения вентилятора испытуемого устройства. Результаты фиксируются после стабилизации скорости при каждом изменении мощности нагрузки.

Источники

• ATX Version 3 Multi Rail Desktop Platform Power Supply Design Guide
• Intel Desktop Platforms Power Supply Test Plan
• The Complete Cybenetics Test Protocol, Including Energy Efficiency, Output Noise, And Overall Performance Calculation of AC-DC Power Supplies

Также рекомендуем читателям нашу статью «Устройство компьютерных блоков питания и методика их тестирования». Обращайтесь к ней, чтобы узнать, зачем нужен и как работает тот или иной компонент, упомянутый в обзоре, и как интерпретировать результаты тестирования.

⇡#Результаты тестирования

Режим ожидания

Фантомная мощность устройства является нормальной.

Дежурное питание 5 В

Линия дежурного питания 5 В обладает приемлемым КПД, а ее напряжение не идеально, но укладывается в коридор, определенный стандартом ATX.

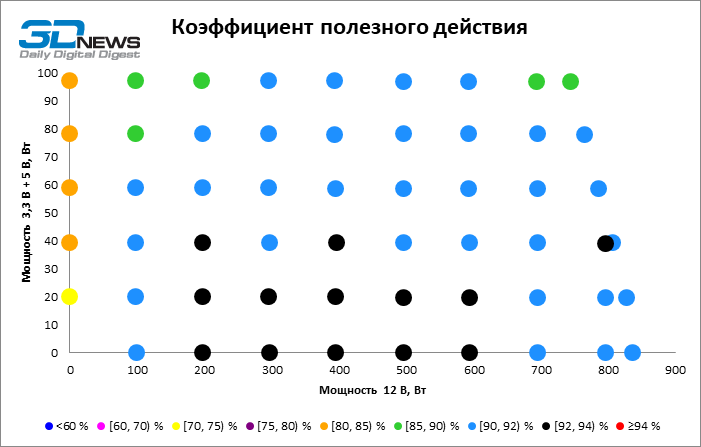

КПД и коэффициент мощности

Средний КПД блока питания по результатам кросс-нагрузочных тестов равен 90, а максимальный — 93 %, что является вполне типичным результатом для недорогих устройств «золотой» категории. В свою очередь, коэффициент мощности достигает 0,99, но в среднем составляет лишь 0,9 из-за влияния малых линий 3,3 и 5 В.

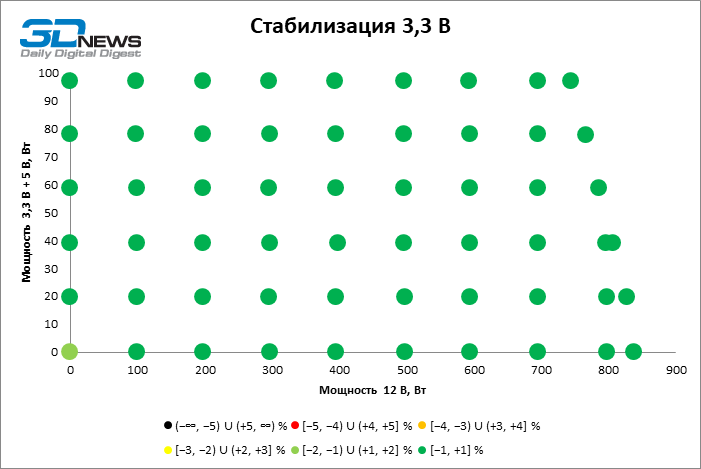

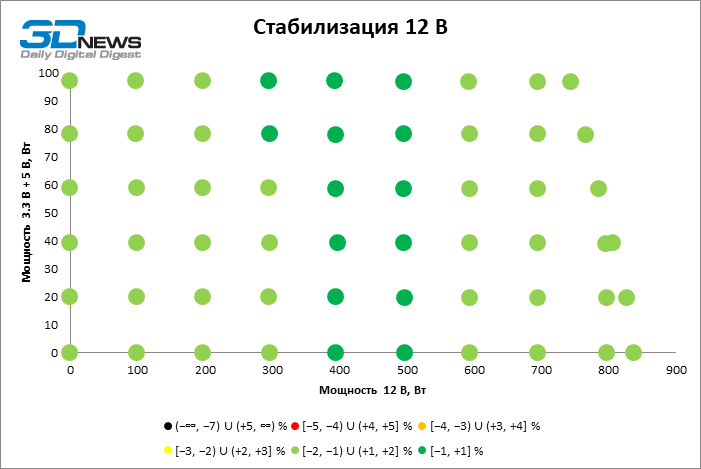

Стабилизация напряжений

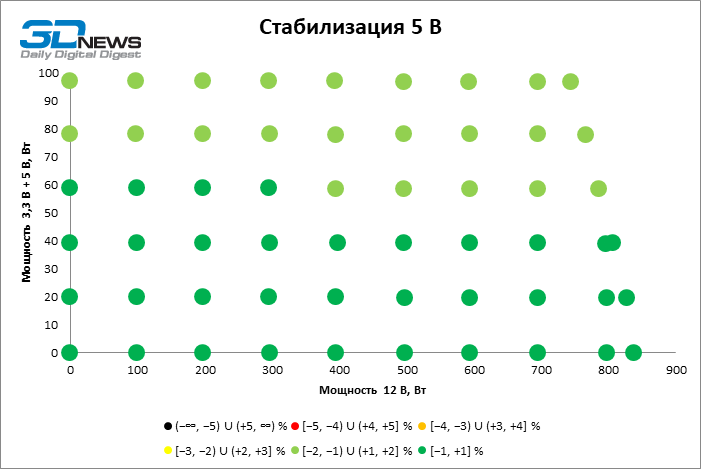

Напряжения 12 и 3,3 В отклоняются от эталона не более чем на 2, а 5 В — 3 %.

Размах пульсаций напряжения

Величины Vpp всех линий не превышают 26 мВ, что является отличным результатом для блоков питания массовой категории.

Hold-Up Time

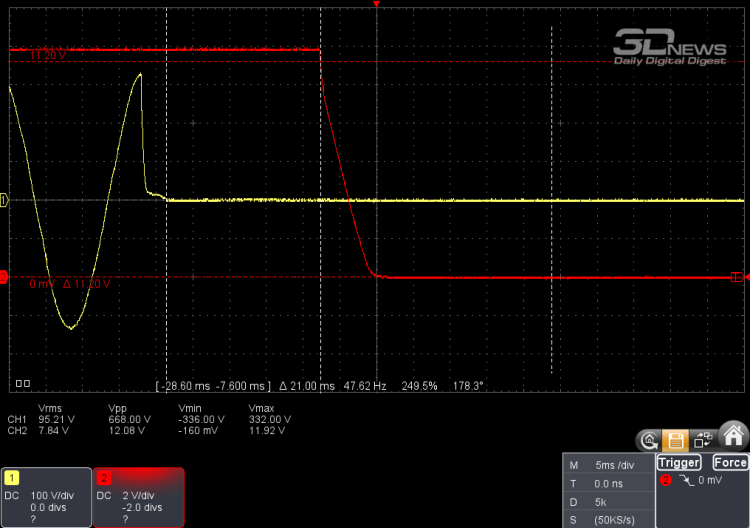

После обрыва питания под максимальной нагрузкой 1STPLAYER ACK Gold 850W удерживает напряжение 12 В в требуемых границах на протяжении 21 мс, хотя по стандарту ATX хватило бы и 18 мс.

Скорость вращения вентилятора

Функция скорости вращения вентилятора у 1STPLAYER ACK Gold 850W своеобразная: под нагрузкой вплоть до 500 Вт блок питания охлаждается пассивно, но по мере нарастания мощности скорость вентилятора резко увеличивается до значений около 1000 об/мин и в конечном счете достигает 1600 об/мин.

⇡#Выводы

1STPLAYER ACK Gold 850W — сравнительно недорогой блок питания с длительной гарантией и запасом мощности, подходящим игровым и рабочим компьютерам массовой категории. По совокупности результатов испытаний начинка БП не так хороша, как у более дорогостоящих представителей «золотого» класса, но на практике это проявляется лишь в высокой скорости вращения вентилятора под большой нагрузкой.
