Автор YouTube-канала Major Hardware реализовал экспериментальную систему охлаждения процессора, объединив 15 миниатюрных вентиляторов в единую конструкцию диаметром 120 мм. Устройство воспроизводит геометрию вентилятора Noctua NF-A12x25 и демонстрирует сопоставимую эффективность. Но уровень шума оказался куда выше.
Источник изображений: @MajorHardware / YouTube
Идея проекта сформировалась после наблюдения за игрушечными дронами с множественными пропеллерами, создающими интенсивный воздушный поток. Инженер перенёс этот принцип на систему охлаждения CPU. В конструкции используются двигатели постоянного тока напряжением 4,5 вольт. Каждый миниатюрный двигатель развивает скорость вращения до 7500 об/мин.

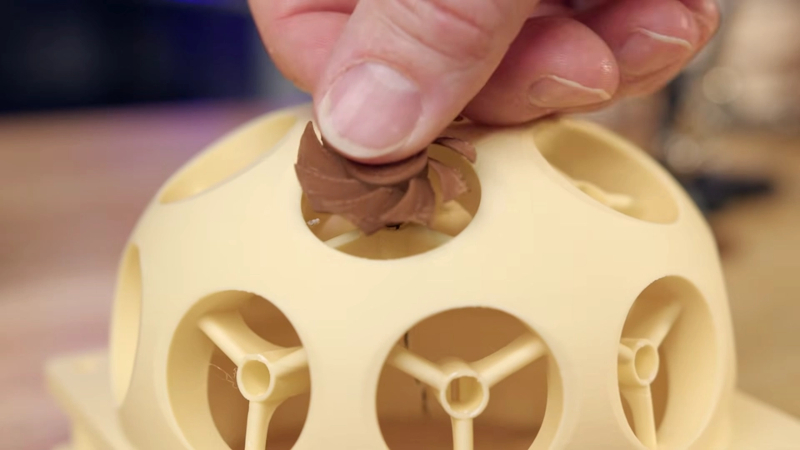

Каждый двигатель приводит в движение вентилятор диаметром 30 мм, изготовленный методом 3D-печати. Геометрия вентиляторов повторяет дизайн Noctua NF-A12x25 с уменьшением масштаба до соответствующего размера. Суммарная площадь всех модулей соответствует площади одного вентилятора диаметром 120 мм.

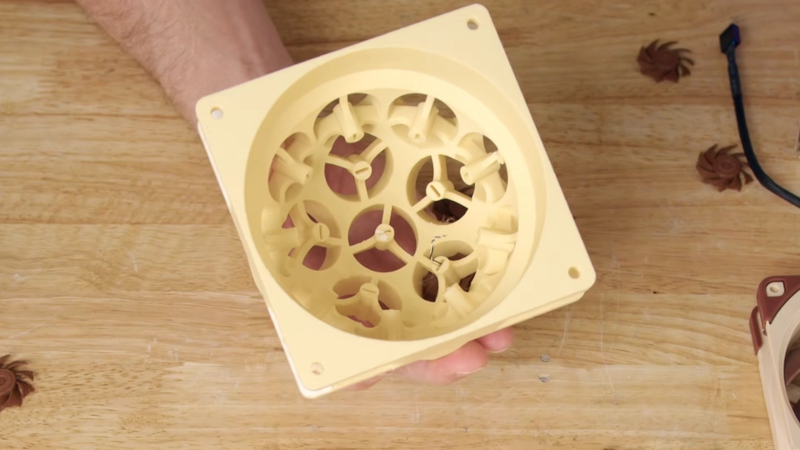

Для размещения всех вентиляторов внутри одной рамки использована трёхмерная модель, разработанная в приложении SolidWorks. Конструкция выполнена в виде куполообразного корпуса с равномерным распределением элементов по поверхности. Такое расположение обеспечивает размещение пятнадцати вентиляторов внутри ограниченного пространства диаметром 120 мм. Геометрия корпуса позволяет интегрировать все компоненты в единую структуру.

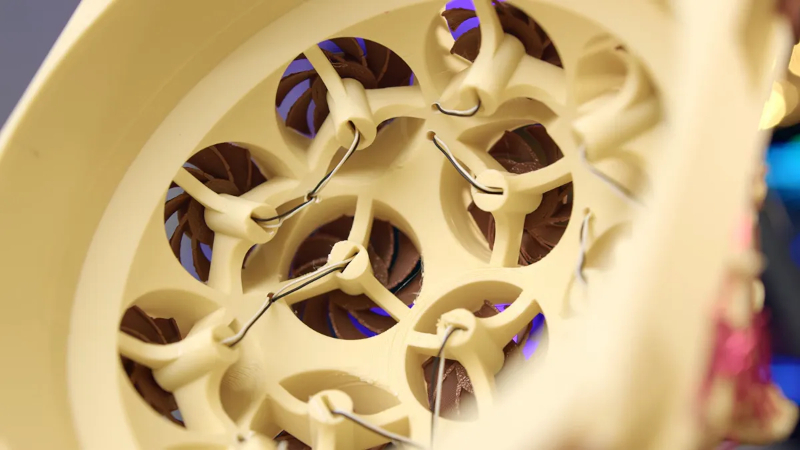

Каждый двигатель установлен в отдельное гнездо, выполненное в виде углубления внутри корпуса. Фиксация элементов выполнена за счёт плотной посадки без использования дополнительных крепёжных механизмов. От каждого вентилятора выведены электрические провода. Для устранения препятствий для воздушного потока энтузиаст вывел провода наружу через отверстия малого диаметра и объединил их в общий жгут на внешней стороне корпуса. Такое решение исключает наличие кабелей внутри воздушного канала. В результате поток воздуха сохраняет равномерное распределение без дополнительных турбулентных зон.
Собранная система подключена к источнику питания и сразу функционирует на максимальной скорости без возможности её регулирования, поэтому уровень шума достигает 73 дБ при непрерывной работе устройства. Точные показатели воздушного потока в минуту предоставлены не были. Испытания проводились на процессоре Intel Core i7-7700K с тактовой частотой 4,9 ГГц при непрерывной нагрузке в течение 20 минут.
В качестве радиатора использован кулер Noctua NH-U12A. При использовании стандартного вентилятора NF-A12x25 температура процессора достигла 69,5 градусов Цельсия. Экспериментальная система показала значение 69 градусов Цельсия при тех же условиях. Разница температур составила около 0,6 %, что находится в пределах допустимой погрешности измерений. Полученные результаты подтверждают сопоставимую эффективность экспериментальной конструкции. При этом уровень шума существенно превышает показатели стандартного решения.
