Обзор ИБП Ippon Na+ II TAE 1000 с натрий-ионным аккумуляторами

Источники бесперебойного питания — это весьма консервативный класс устройств, в котором редко происходят какие-либо фундаментальные изменения, особенно если речь идет о домашних и мелкоофисных продуктах. В частности, большинство ИБП комплектуются свинцово-кислотными аккумуляторами, которые хороши своей дешевизной, но не отличаются высокой плотностью энергии и требуют достаточно частой замены. Однако у свинцово-кислотных АКБ уже появилась более совершенная альтернатива в виде натрий-ионной химии. Сегодня мы рассмотрим отдельно стоящий источник бесперебойного питания для серверов и мощных рабочих станций, который оборудован именно батареями типа Na+.

⇡#Технические характеристики, цена

Ippon Na+ II TAE 1000 — младший представитель серии устройств, которая также включает модели с полной мощностью 2 000 и 3 000 В⋅А. Все три, включая наш киловаттник, приятно удивляют тем фактом, что активная мощность у них совпадает с полной, и при этом не указаны никакие ограничения мощности нагрузки в автономном режиме. За счет двойного преобразования ИБП переваривает входное напряжение от 110 до 300 В и частоту 40–70 Гц. Выходное напряжение регулируется в пределах от 208 до 240 В (правда, при величине 208 В максимальная мощность нагрузки снижается на 10 %), а частота равна 50 или 60 Гц. Важно, что при перегрузке или неисправности ИБП срабатывает автоматический байпас.

Вдобавок к повышенной плотности энергии натрий-ионные аккумуляторы Ippon Na+ II TAE 1000 могут работать при температуре от -40 °C до +80 °C (но сам ИБП — в диапазоне от -20 °C до +40 °C), а скорость заряда по сравнению со свинцово-кислотными аналогами увеличилась в 4 раза. Но главное, что, по данным Ippon, новые АКБ способны выдержать 2 тыс. циклов полного разряда против 300–500 циклов разряда на 50 % у свинцово-кислотных аккумуляторов.

Ippon Na+ II TAE 1000 — отнюдь не дешевый источник бесперебойного питания для своей мощности: в период работы над обзором минимальная стоимость новинки приближалась к 37 тыс. руб. Производитель дает на нее трехлетнюю гарантию.

⇡#Внешний вид, комплект поставки

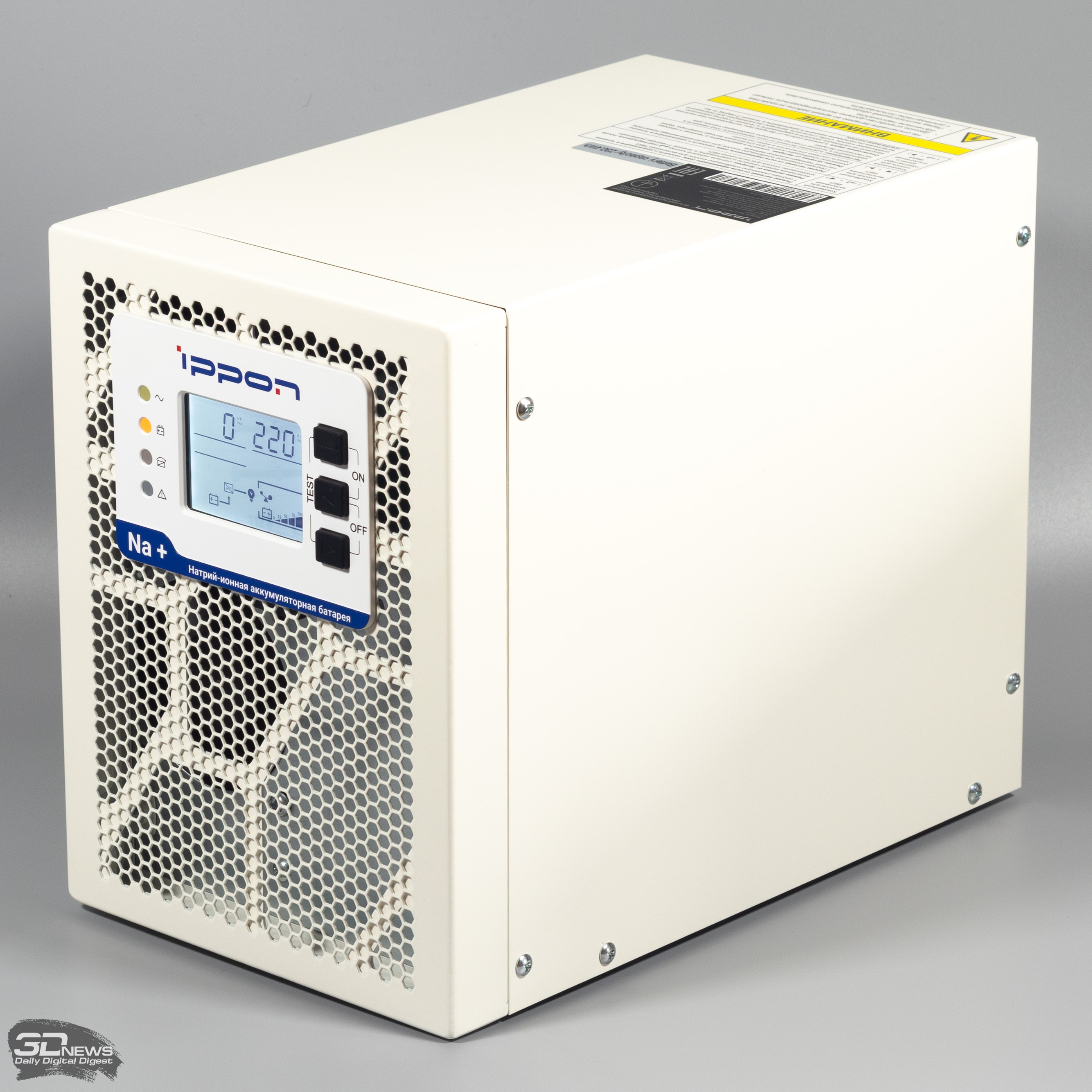

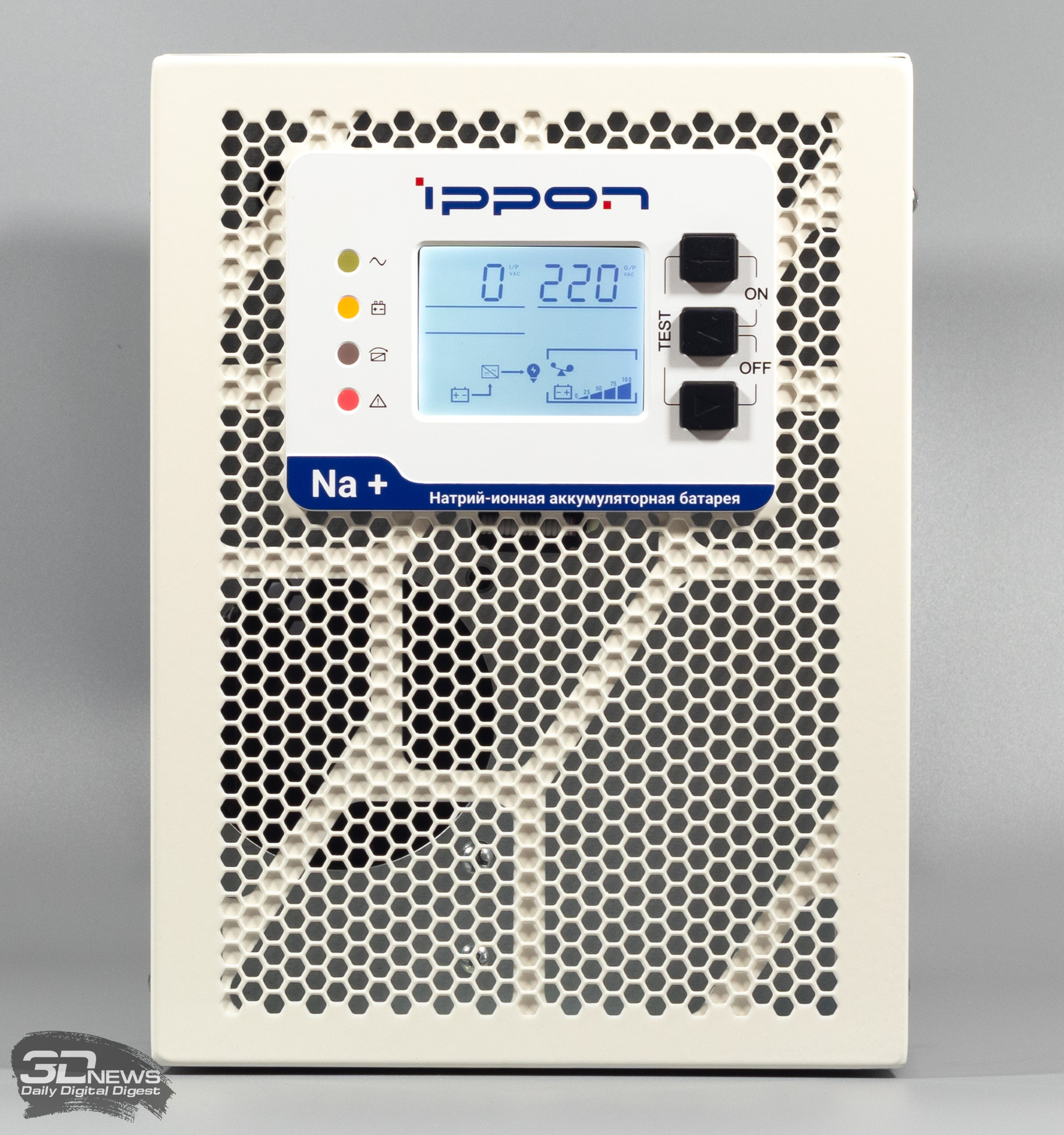

Благодаря натрий-ионным аккумуляторам Ippon Na+ II TAE 1000 занимает меньше места и меньше весит (6,8 кг), чем равные по мощности ИБП на основе свинцово-кислотных АКБ. Устройство собрано в белом цельнометаллическом корпусе с обильной перфорацией фронтальной панели, через которую вентилятор системы охлаждения всасывает холодный воздух. С другими линейками серьезных ИБП от Ippon серию Na+ II TAE роднят органы управления — экран с яркой подсветкой, три кнопки и ряд цветных светодиодных индикаторов (работа инвертора, АКБ, байпаса, а также сигнал неисправности).

В отличие от бытовых моделей, Ippon Na+ II TAE 1000 начинает работать сразу, как только появляется внешнее питание — в таком случае действует режим байпаса и звучит периодический звуковой сигнал. Звуковую сигнализацию можно отключить, а вот вентилятор — нет, он шумит даже в отсутствие нагрузки и разгоняется, когда та нарастает. Доступен и так называемый эко-режим: пока характеристики электросети лежат в приемлемых границах, инвертор не задействуется, а потребители питаются через байпас. В противном случае включается двойное преобразование, а затем и работа от АКБ.

Среди параметров, которые можно отрегулировать через экранное меню, есть выходное напряжение и частота, а также такие «тонкие настройки», как функция EPO, ток заряда аккумуляторов, допустимый минимум напряжения АКБ и сигнализация о том, что на входе перепутаны нулевой и фазный провода. Кроме того, прошивка позволяет отключить возможность байпаса и перевести ИБП в режим питания от генератора (в котором снижены требования к качеству внешнего напряжения).

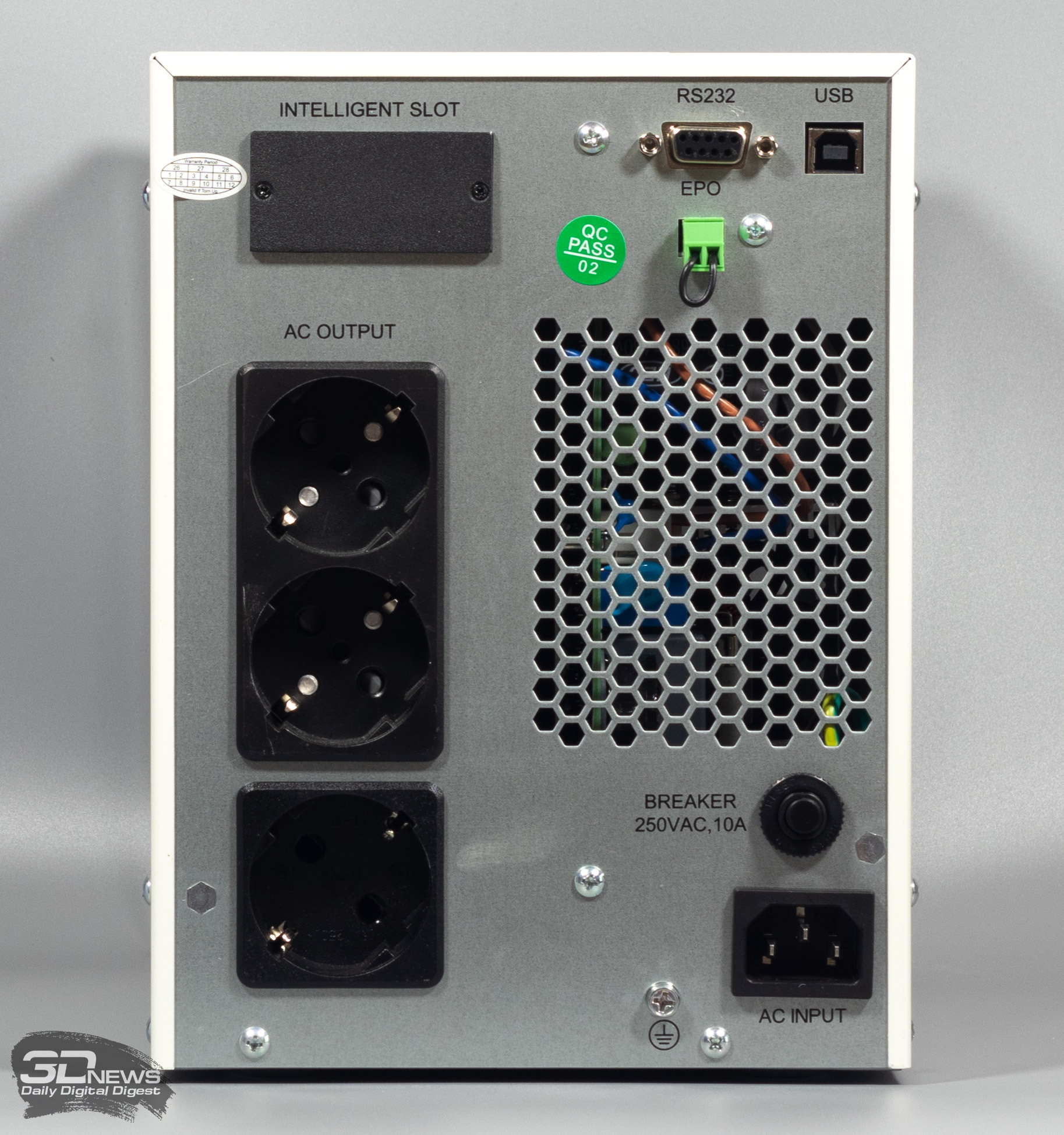

Кабель питания у Ippon Na+ II TAE 1000 съемный, защищенный автоматическим выключателем на 10 А. На выходе — три евророзетки, равноправные по защитным функциям. Из интерфейсов удаленного управления есть разъем USB Type-B, RS232, контакты EPO (аварийного отключения) и «интеллектуальный слот» для установки плат расширения — SNMP либо сухой контакт.

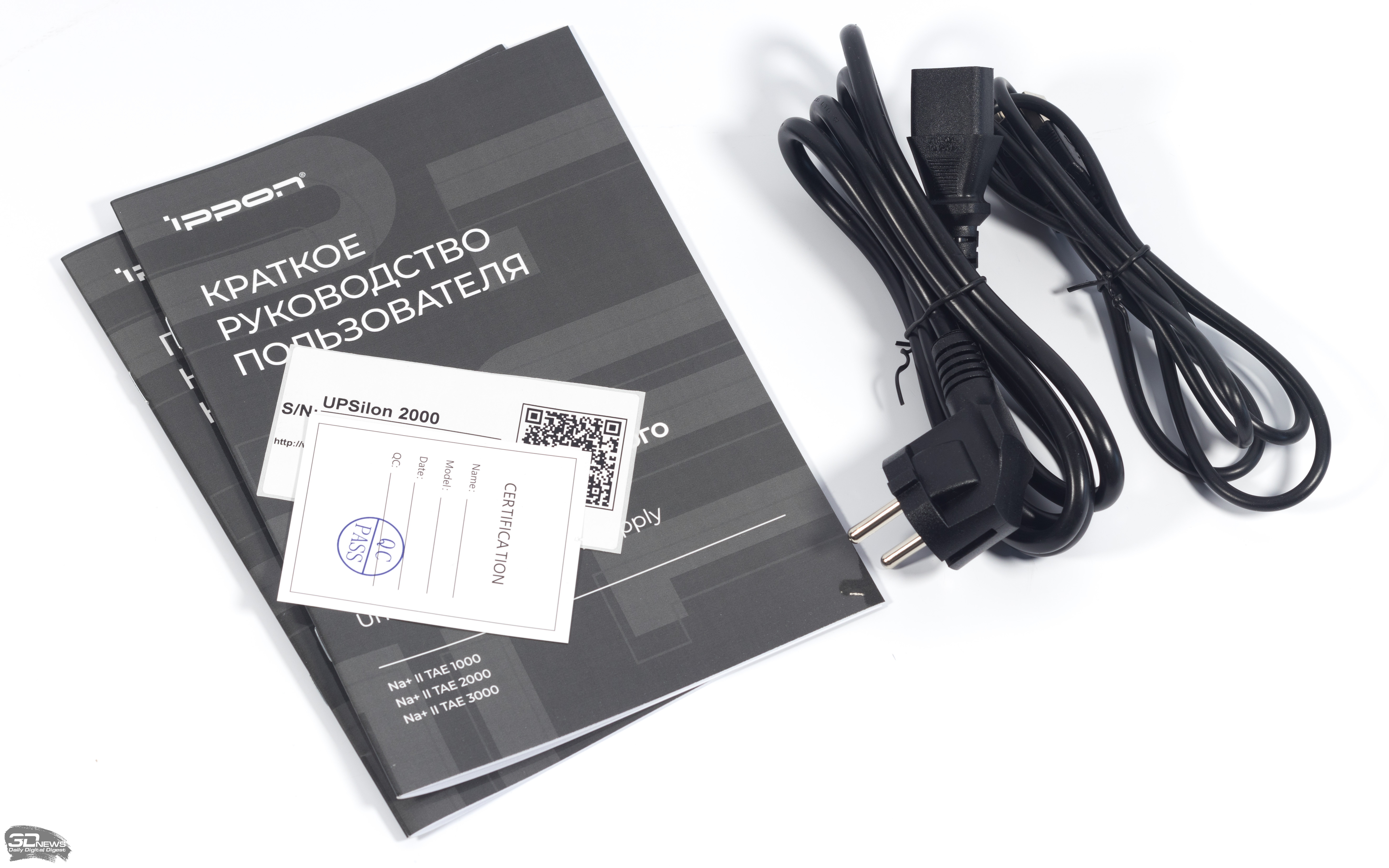

В комплект поставки ИБП входит кабель питания и USB с разъемами Type-A и Type-B, а также инструкции на русском и казахском языках.

⇡#Внутреннее устройство

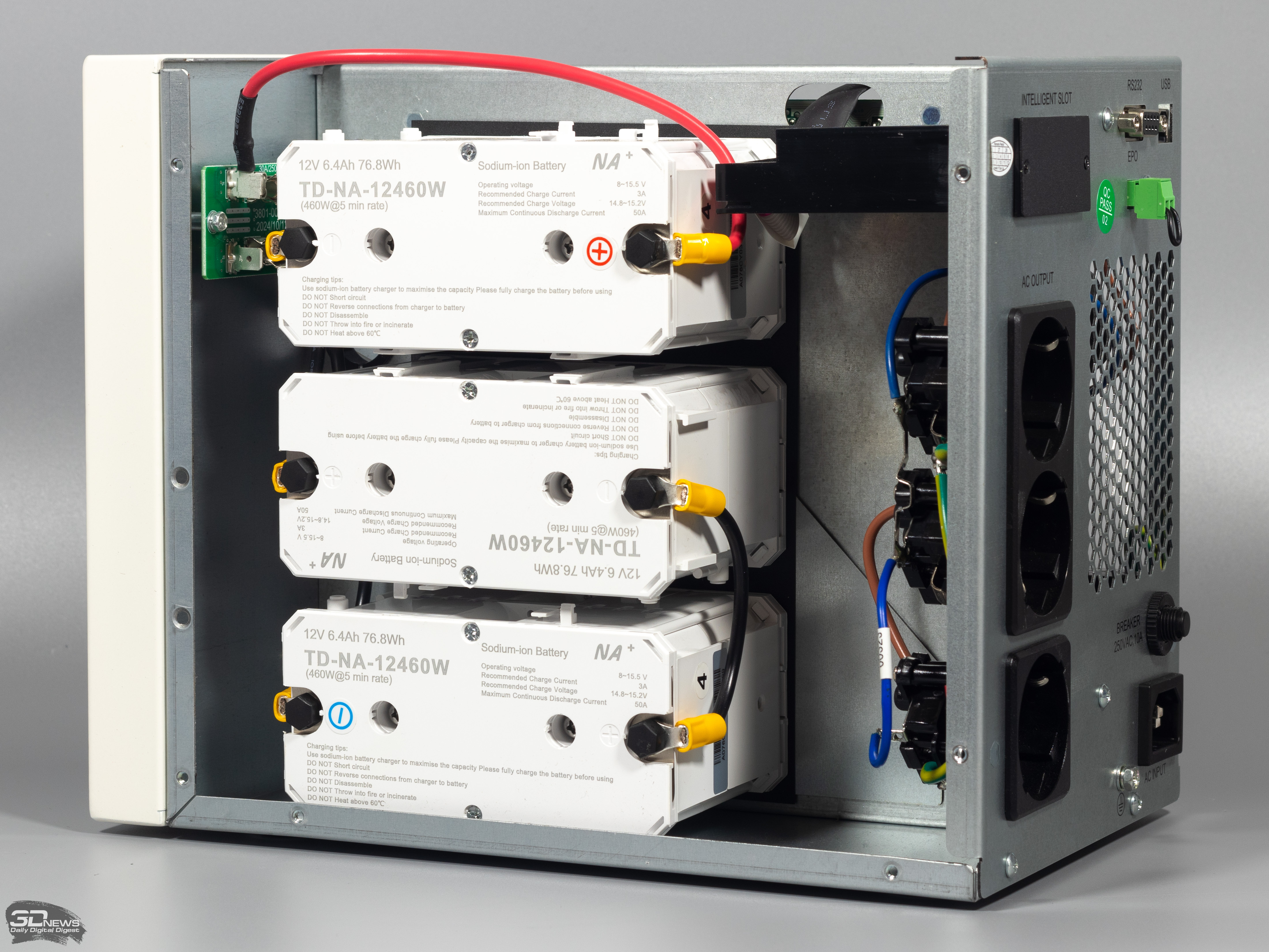

Каждый из натрий-ионных аккумуляторов в Ippon Na+ II TAE 1000 обладает меньшей емкостью (6,4 А⋅ч) по сравнению с типичными свинцово-кислотными АКБ, которые устанавливают в источники бесперебойного питания, зато их здесь три штуки. Батареи занимают собственную половину корпуса и, когда настанет время, доступны для быстрой замены.

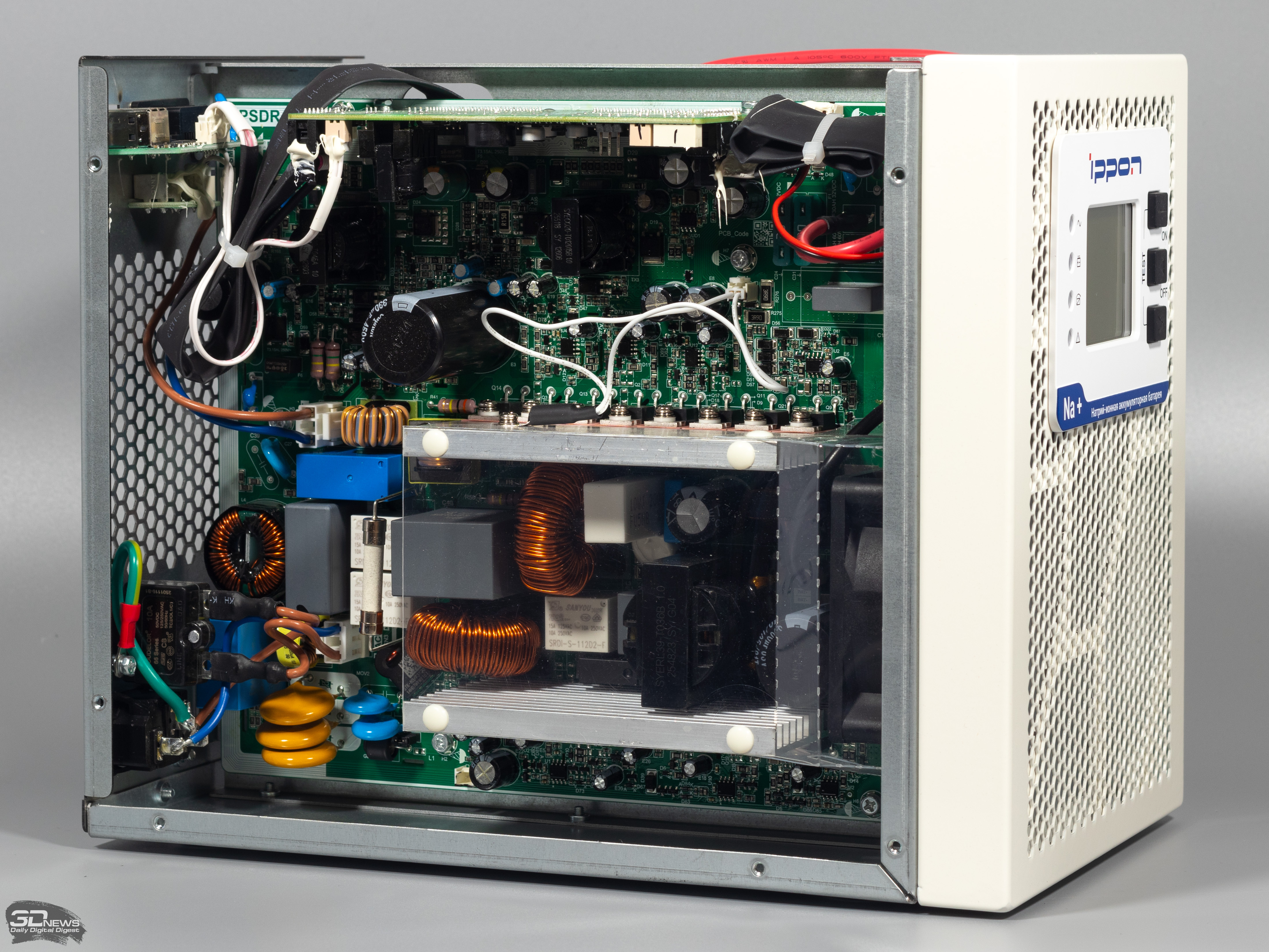

В другой половине корпуса находится большая часть электроники ИБП, охлаждающий ее вентилятор и радиаторы, окруженные прозрачным воздуховодом. Кроме того, можно заметить, что доступный снаружи автоматический выключатель продублирован плавким предохранителем.

⇡#Программное обеспечение

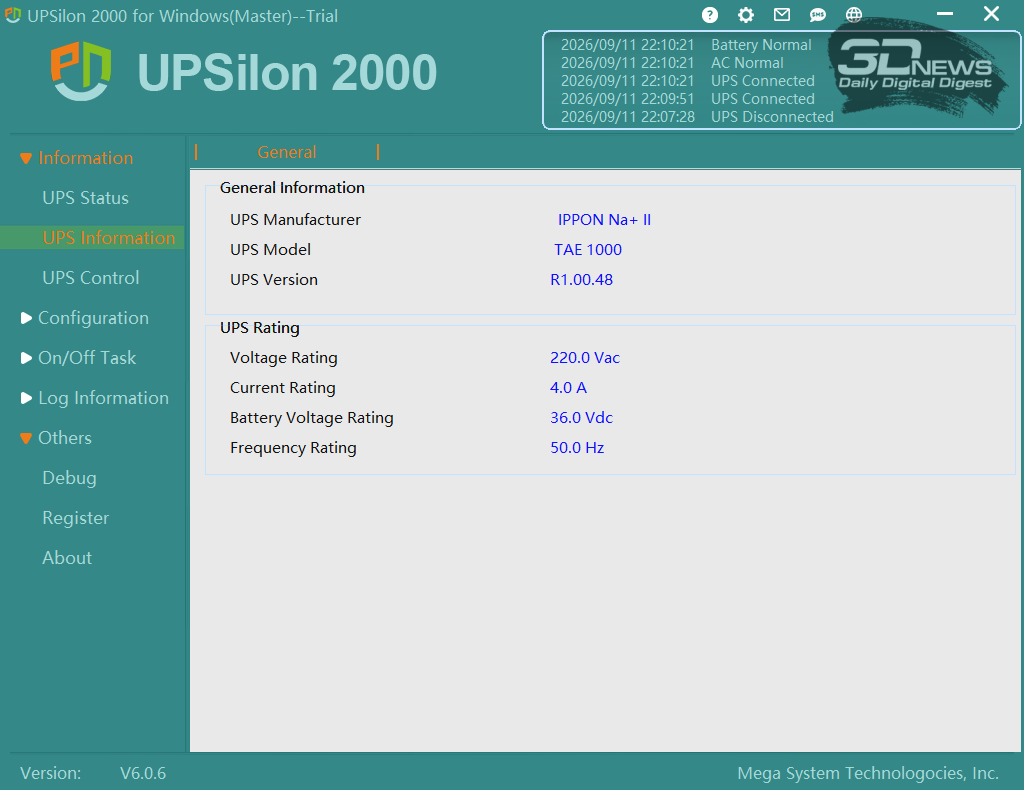

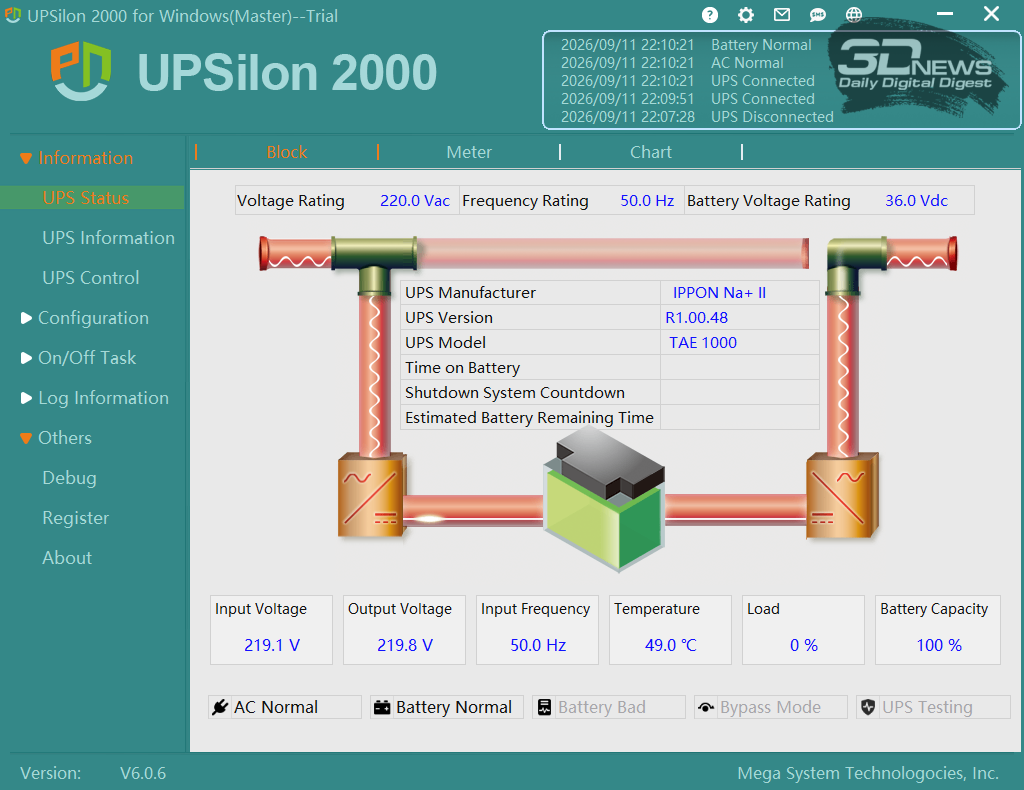

При подключении по USB устройство не определяется операционной системой как батарея, поэтому даже элементарные функции удаленного мониторинга ИБП требуют установки дополнительного ПО. Для работы с линейкой Na+ II TAE производитель предлагает воспользоваться еще одним (уже, как минимум, четвертым по счету в каталоге Ippon) программным продуктом под названием UPSilon 2000. Это универсальное и давно существующее решение, которое требует лицензии, а к ИБП прилагается наклейка с необходимым ключом.

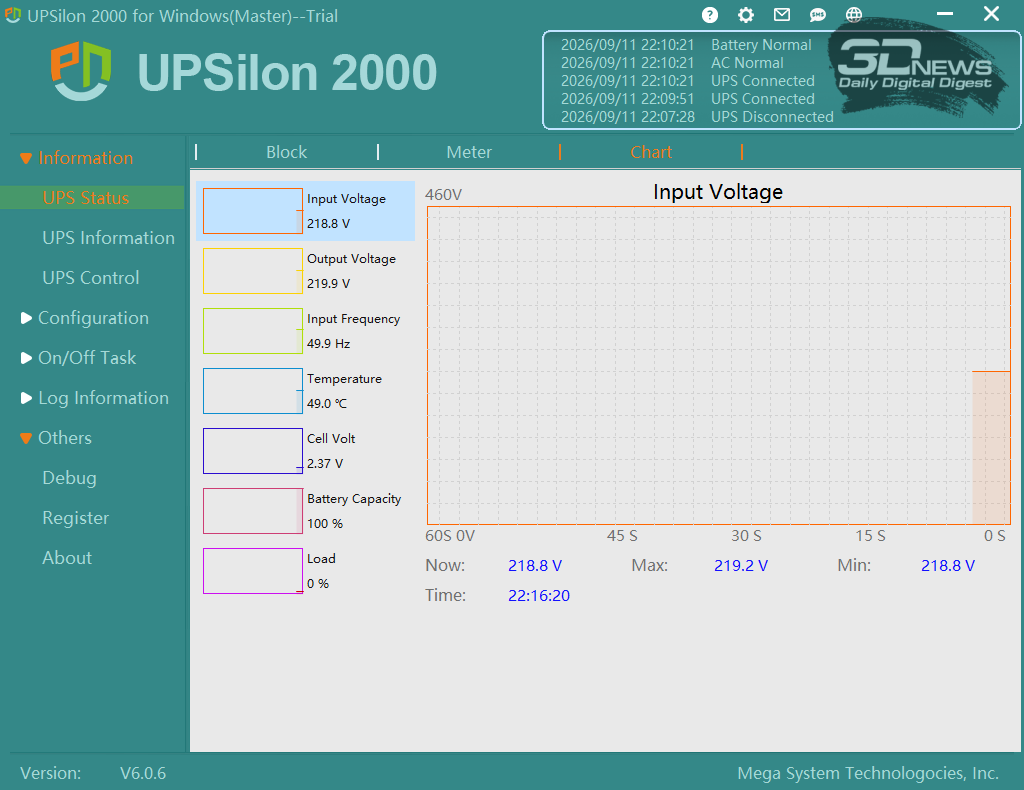

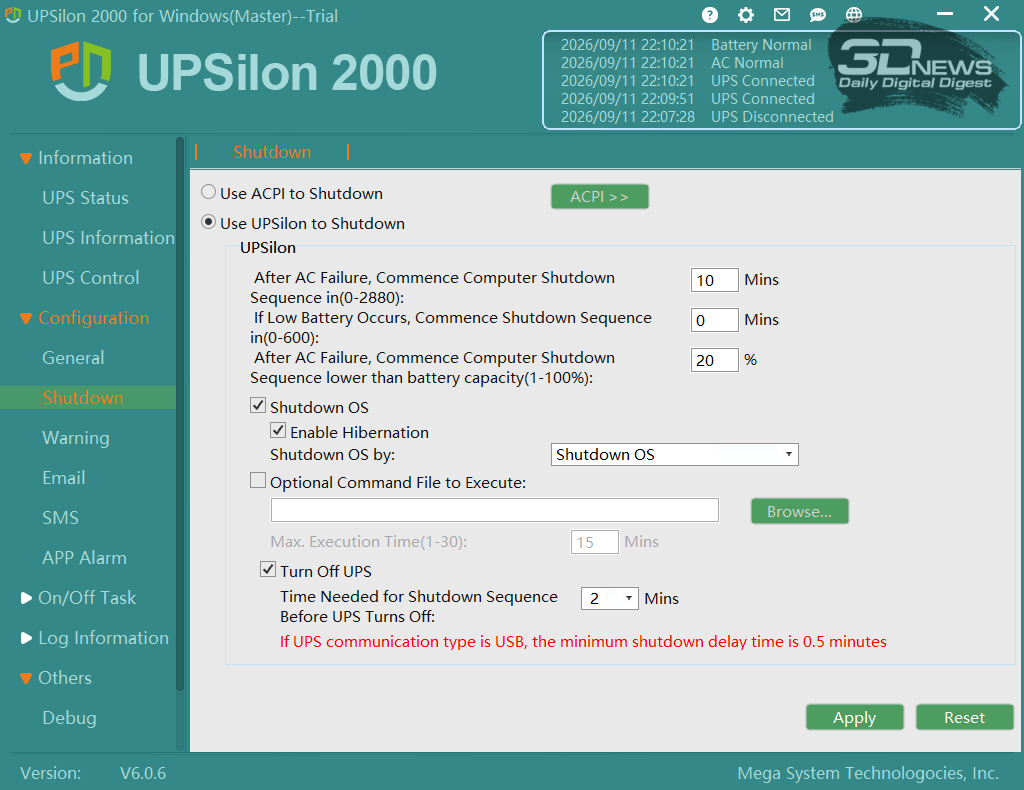

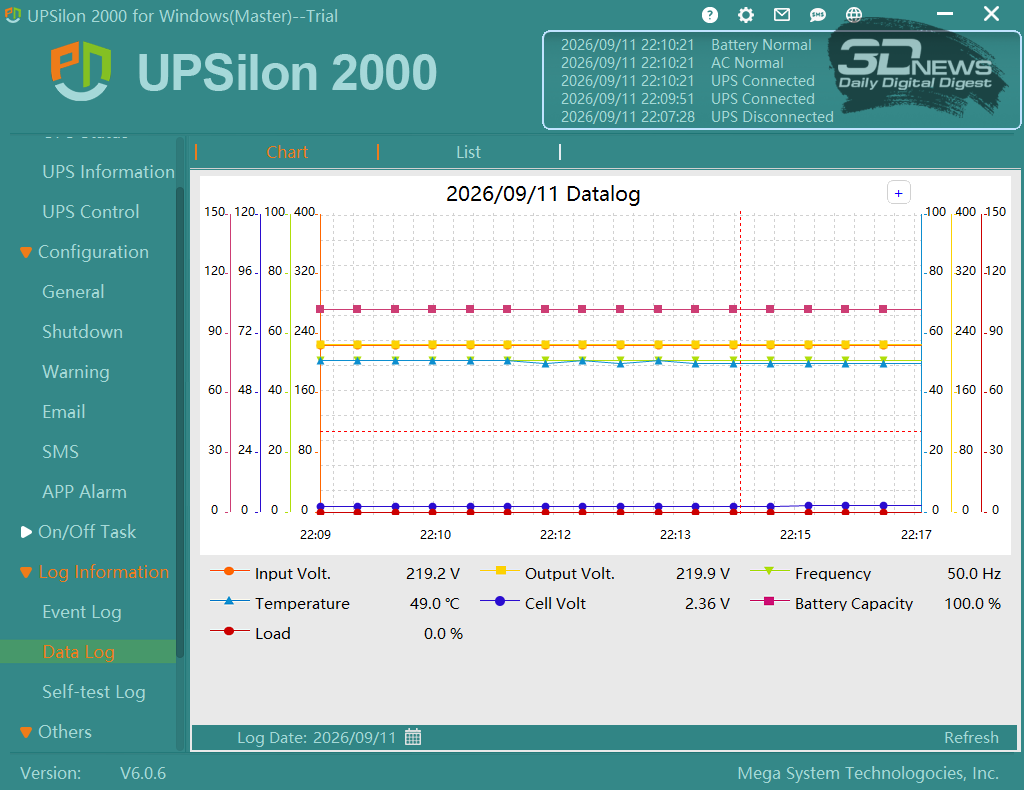

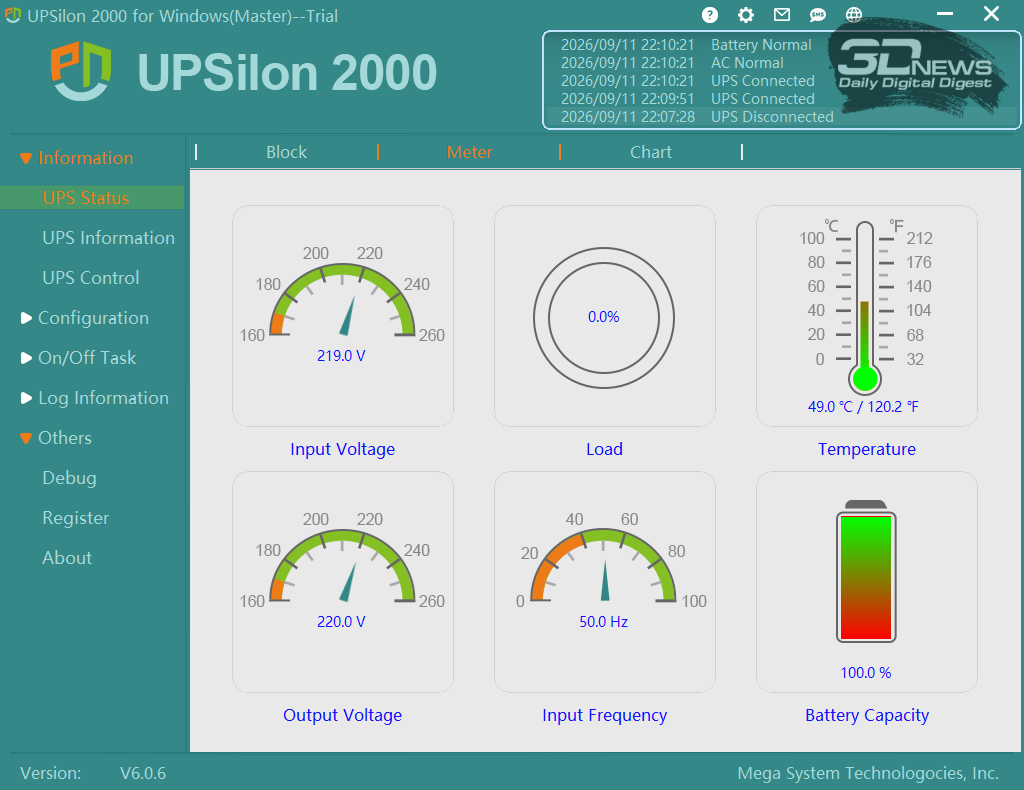

Программа демонстрирует основные рабочие параметры устройства (напряжение на входе и выходе, заряд АКБ и мощность нагрузки) и позволяет вести их журнал. Реализованы и такие функции, как отправка оповещений и реагирование на аварийные события.

⇡#Результаты тестирования

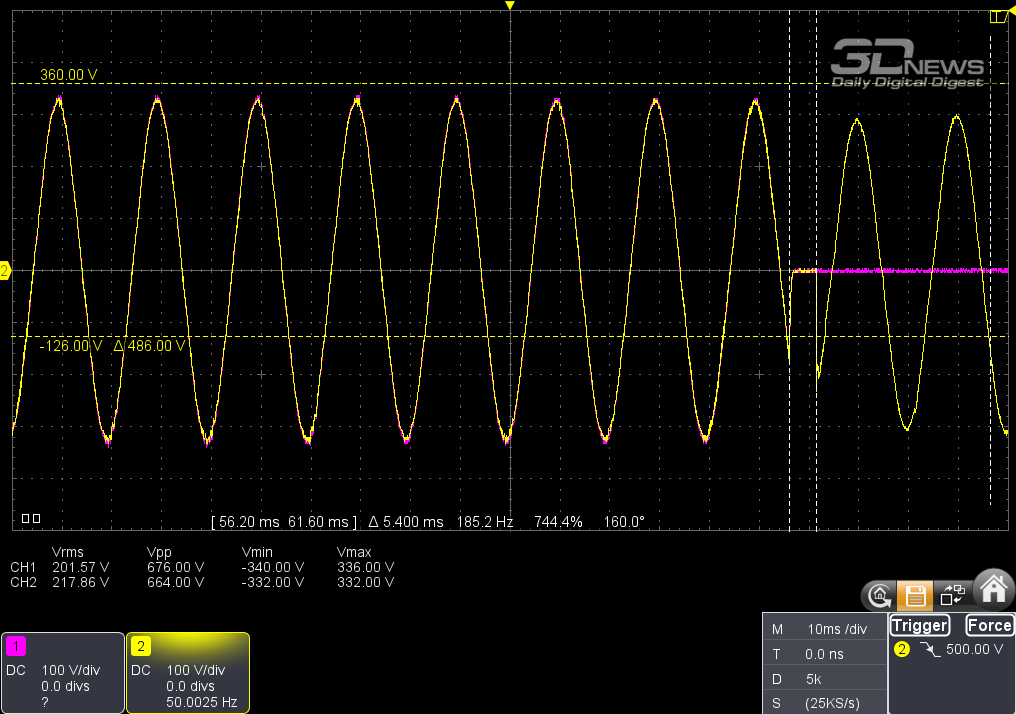

В online-режиме Ippon Na+ II TAE 1000 тестировать, по большому счету, нечего. Можно лишь констатировать, что даже под высокой нагрузкой (800–850 Вт) волна напряжения на выходе ИБП имеет форму идеальной синусоиды. Более содержательные результаты дали испытания в эко-режиме, когда потребители питаются через байпас при условии, что входное напряжение лежит в допустимых пределах. Так, выяснилось, что двойное преобразование задействуется при напряжении на входе ИБП ниже 185 или выше 250 В, а 110 В считаются аварийным напряжением, при котором начинается автономная работа. Переходный процесс занял всего лишь 5,4 мс.

Под нагрузкой вышеуказанной мощности аккумуляторов Ippon Na+ II TAE 1000 хватило на 6 мин 43 с работы — этого более чем достаточно, чтобы корректно отключить технику, и даже сделать это с задержкой, чтобы был шанс переждать короткий блэкаут.

⇡#Выводы

Ippon Na+ II TAE 1000 — еще один ИБП с прогрессивными натрий-ионными аккумуляторами, но, в отличие от бытового Na+ Frosty, который мы рассматривали недавно, это уже серьезная модель с online-топологией, предназначенная для защиты серверов и рабочих станций. В спальне ей не место по причине непрерывно шумящего вентилятора.

Вдобавок к преимуществам новой химии АКБ герой обзора может предложить полный киловатт активной мощности, длительное время автономной работы и быстрый переход на питание от батарей в эко-режиме. Явным техническим недостатком устройства является лишь то, что для мониторинга по USB необходимо стороннее программное обеспечение.
