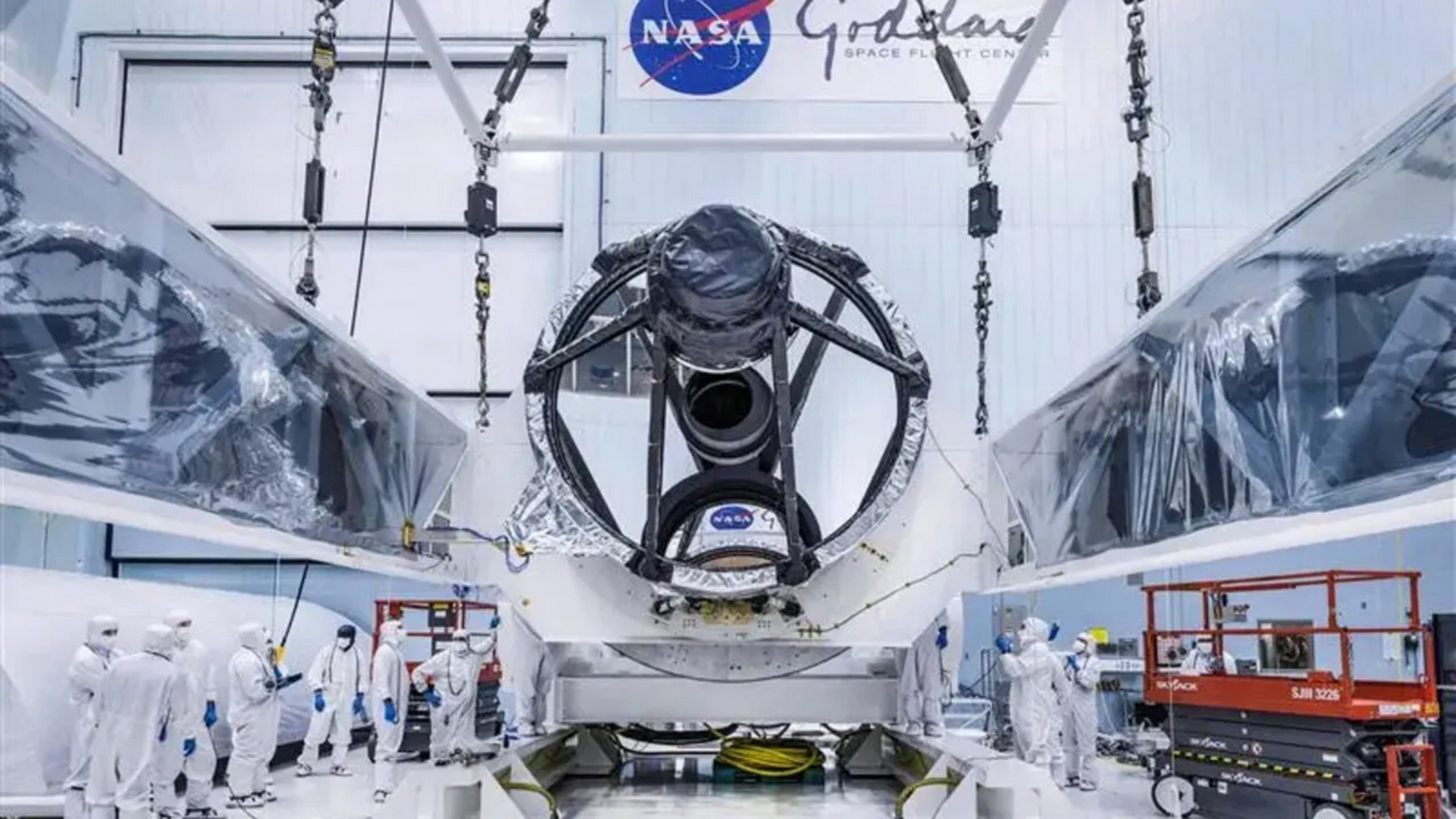

Шпионское наследство и триумф баллистики: как телескоп „Нэнси Грейс Роман“ отправился переписывать космологию

⇡#Четверть века в чертежах: концептуальный тупик программы JDEM

История проектирования обсерватории длилась более четверти века и сопровождалась радикальными изменениями концепции. В начале 2000-х годов, сразу после открытия ускоренного расширения Вселенной, NASA и Министерство энергетики США рассматривали совместную программу по поиску загадочной темной энергии JDEM (Joint Dark Energy Mission). Для этого ведомства прорабатывали три конкурирующие концепции.

Для обнаружения сверхновых звезд требовался длиннофокусный прибор для детальной съемки фиксированных участков неба — этот подход отстаивало Министерство энергетики США в проекте SNAP (Supernova/Acceleration Probe) Национальной лаборатории имени Лоуренса в Беркли. Там предлагалось запустить тяжелый двухметровый телескоп на высокоэллиптическую околоземную орбиту.

Для картографирования сотен миллионов галактик, напротив, была необходима широкоугольная оптика со скоростным сканированием больших площадей. Здесь мнения ученых разделились.

Концепция Destiny (Dark Energy Space Telescope) от Центра Годдарда (NASA) оптимизировалась под инфракрасный обзор полярных областей из стабильной гало-орбиты в точке Лагранжа L2, а спектроскопический телескоп ADEPT (Advanced Dark Energy Physics Telescope) Университета Джонса Хопкинса рассчитывался на геосинхронную орбиту с наклонением 28,5° для непрерывного слива данных на наземные станции.

Реализовать эти противоположные технические подходы и баллистические схемы в рамках одной космической платформы инженеры не могли, а запустить три разных специализированных телескопа ведомствам не позволяло финансирование. Выделенного бюджета хватало на воплощение в металле только одного космического аппарата. Из-за непреодолимого научно-технического тупика и жестких лимитов бюджета программа JDEM несколько лет буксовала на бумажной стадии.

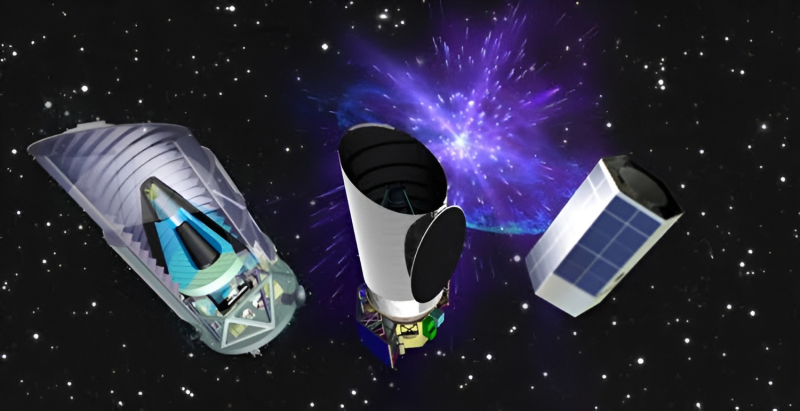

Три концепта космических телескопов, рассмотренные по программе изучения тёмной энергии JDEM. Графика NASA

⇡#Рождение WFIRST: компромиссный гибрид и баллистика

В этот концептуальный тупик в 2010 году вмешалась Национальная академия наук США. В своем долгосрочном отчете Decadal Survey она закрыла буксующую программу JDEM и волевым решением объединила все три конкурирующие методики в единый проект под названием «Широкоугольный инфракрасный обзорный телескоп» WFIRST (Wide-Field Infrared Survey Telescope). На слух этот акроним выдает стопроцентно американское We First («Мы — первые»).

На этом начальном этапе проект представлял собой сравнительно скромный инструмент с диаметром главного зеркала 1,3 метра, а бюджет миссии строго ограничивался двумя миллиардами долларов, что делало аппарат прямым конструктивным аналогом европейской обсерватории Euclid, создававшейся параллельно.

Однако, чтобы реализовать этот компромиссный гибрид, способный одновременно искать сверхновые и вести панорамную съемку неба, прежние околоземные и геосинхронные траектории пришлось полностью отбросить. Пунктом назначения на этом этапе утвердили геосинхронную орбиту с наклонением 28,5°. Как и ранее, она позволяла непрерывно сбрасывать на наземные станции гигантские массивы данных, необходимые для фиксации барионных осцилляций.

Несмотря на то, что в отчете Decadal Survey WFIRST был назван «главным приоритетом американской астрофизики на ближайшее десятилетие», адекватное финансирование практически не выделялось: хронические задержки и колоссальный перерасход бюджета телескопа Джеймс Уэбб поглощали почти все доступные ресурсы астрофизического подразделения NASA.

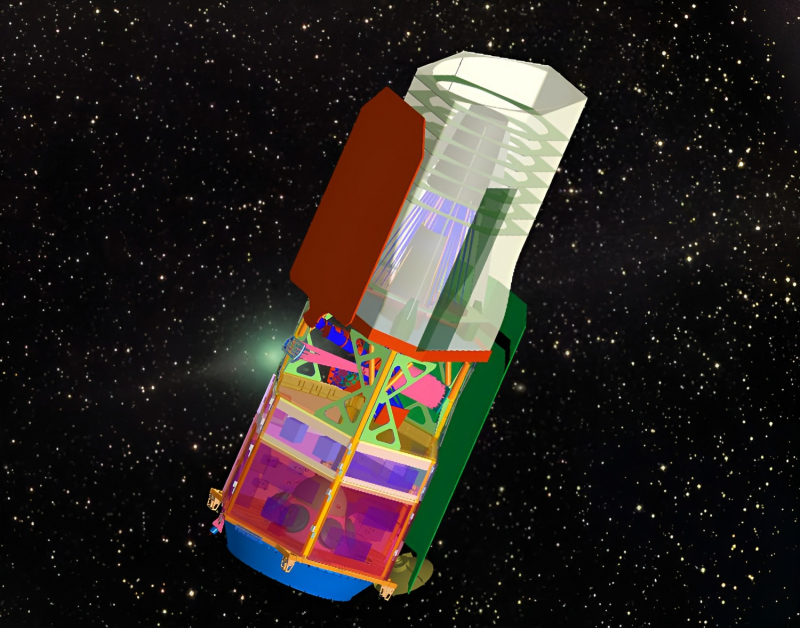

Оригинальная концепция телескопа WFIRST с диаметром зеркала 1,3 м. Графика NASA

⇡#Шпионское наследие: как секретная оптика NRO изменила гражданскую миссию

Ситуация изменилась в 2011 году, когда Национальное управление военно-космической разведки США NRO (National Reconnaissance Office) передало NASA две готовые оптические системы, созданные концерном ITT/Exelis. Изначально они предназначались для перспективной программы разведывательных спутников FIA-O (Future Imagery Architecture — Optical).

После отмены разработки готовое железо было законсервировано и несколько лет находилось на секретном складе, пока спецслужбы не решили избавиться от этого балласта. Факт передачи был официально признан в 2012 году.

Оборудование, которое получило NASA, представляло собой летные образцы оптических сборок высокой степени готовности. В комплекты входили полностью отполированные главные зеркала диаметром 2,4 метра, подвижные вторичные зеркала и углепластиковые силовые каркасы оптических тубусов.

На тот момент считалось, что проектирование и прецизионная полировка зеркала при создании космических обсерваторий с нуля составляют главную статью расходов. Поэтому предполагалось, что использование готового специального оптического изделия должно коренным образом улучшить экономику и технические параметры гражданской миссии.

В полноценный проект развернули только одну из двух полученных систем. Вторая сборка так и не дождалась (пока?) утверждения под самостоятельную научную миссию и осталась в резерве NASA.

⇡#Инженерный вызов: переделка «комнатной» оптики под космический вакуум

NASA приняло решение использовать систему для масштабной модернизации проекта WFIRST. Новый вариант получил техническое обозначение WFIRST-AFTA (Astrophysics Focused Telescope Assets). Если первоначальная концепция создавалась исключительно для изучения темной энергии, то обновленный проект получил второе стратегическое назначение — прямой поиск и спектральный анализ экзопланет с помощью высокотехнологичного коронографа.

Хотя переданное шпионское «железо» соответствовало габаритам телескопа Хаббл, благодаря технологиям рубежа двухтысячных годов новое зеркало при той же апертуре 2,4 метра весило в 4,5 раза меньше. Кроме того, гораздо меньшее фокусное расстояние обеспечивало будущей гражданской обсерватории стократное увеличение поля зрения для панорамной съемки Вселенной.

Маленький квадрат слева — это всё, что «Хаббл» может снять за один кадр, тогда как общая панорама показывает стократный охват телескопа WFIRST. Фото NASA

Однако интеграция готовой оптической системы вылилась в масштабную и дорогостоящую переработку всего проекта.

Первичным шагом стал баллистический выбор места работы обсерватории. Вместо ранее планировавшейся геосинхронной орбиты телескоп решили направить в точку либрации L2 системы «Земля – Солнце». Эта позиция уникальна тем, что Солнце, Земля и Луна всегда выстроены в одну линию прямо «за спиной» космического аппарата, что и позволяет полностью закрыться от их тепла одним плоским щитом.

Таким образом для многомесячного панорамного обзора можно обеспечить круглосуточную температурную стабильность, избавившись от постоянного термоциклирования, неизбежно возникающего при движении вокруг Земли на геосинхронной орбите.

Утверждение L2 как «точки стояния» позволило инженерам компании L3Harris рассчитать точные параметры теплового режима и начать пересборку телескопа. Необходимость модификации диктовалась тем, что обсерватория WFIRST-AFTA должна была работать в ближнем инфракрасном диапазоне — в отличие от спутников-фоторазведчиков FIA-O, рассчитанных на видимый спектр.

При комнатной температуре (+20 °С), которая никак не мешала шпионским датчикам, сама труба телескопа превращалась в мощный источник теплового излучения и намертво слепила чувствительную ИК-матрицу. Чтобы подавить внутренний паразитный фон, каркас конструкции перевели на работу при пониженных, но безопасных для прочности +9 °С.

Для соответствия новой панорамной оптической схеме трехзеркального анастигмата исходные зеркала отправили на переполировку, полностью изменив профиль их поверхностей со старого узкоугольного военного стандарта на сверхширокоугольный научный. Отдельно была проведена модернизация под ближний ИК-диапазон: специалисты полностью удалили исходный отражающий слой из алюминия и нанесли напыление из серебра толщиной 400 нанометров, покрыв его прозрачным нанослоем оксида кремния. Серебро кардинально снизило собственный тепловой фон телескопа в ИК-спектре, а диэлектрик предохранил нежный металл от окисления и потемнения во время сборки и тестов на Земле.

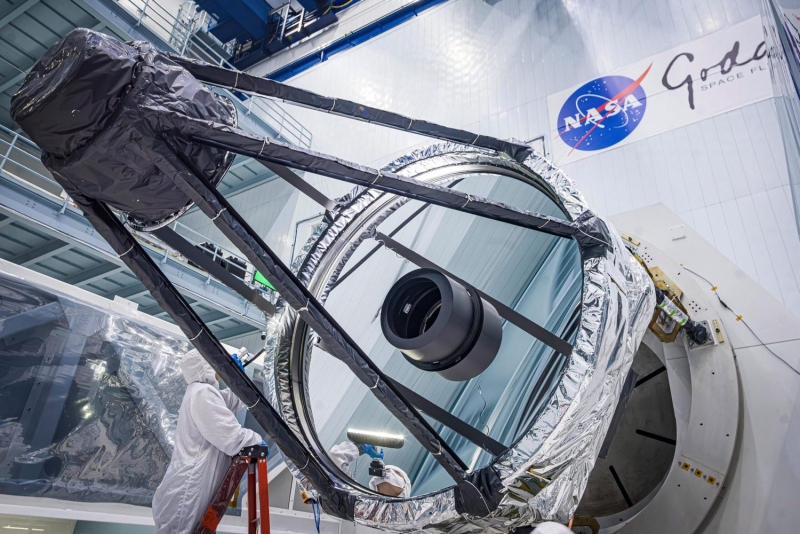

Главное зеркало телескопа WFIRST-AFTA после переполировки и серебряного напыления. Фото NASA

Переделка оптики решала лишь одну из задач создания обсерватории. Изначально переданный NRO-комплект не содержал блоков фокальной плоскости, научных приборов, регистрирующих матриц детекторов, бортовых компьютеров управления данными и кабельных сетей распределения питания. Для функционирования всего этого специалистам требовалось спроектировать и построить как сами научные инструменты, так и служебную платформу. Она обеспечивала космическому аппарату электропитание, ориентацию в пространстве, связь с Землей и коррекции орбиты.

⇡#Архитектура служебного модуля и кооперация подрядчиков

В итоговую конфигурацию полезной нагрузки вошел телескоп с главным и соосно расположенным вторичным зеркалами. Последнее направляет световой поток к двум научным приборам – широкоугольной камере и коронографу. Первая обеспечивает возможность получения изображений с широким полем зрения и проведения бесщелевой спектроскопии. Это необходимо для программы изучения темной энергии, поиска экзопланет методом микролинзирования и проведения обзоров в ближнем ИК-диапазоне. Второй инструмент предназначен для получения изображений экзопланет с высоким контрастом и их спектроскопического исследования.

Интеграция крупногабаритного 2,4-метрового телескопа взамен изначально планировавшейся скромной 1,3-метровой системы повлекла за собой коренную переработку концепции служебного борта. Вместо проектирования уникального модуля с чистого листа инженеры взяли за основу серийную коммерческую платформу BCP-5000 компании Ball Aerospace. Ее базовую архитектуру пришлось глубоко кастомизировать. Внутреннее пространство и силовые элементы конструкции пересчитали под жесткие весовые ограничения, размещение массивных систем терморегулирования и сложной бортовой электроники. Энергоснабжение обсерватории обеспечили за счет солнечных панелей, генерирующих до 4100 Ватт полной мощности, из которых бортовые системы и приборы в режиме пиковой нагрузки потребляют около 2500 Ватт.

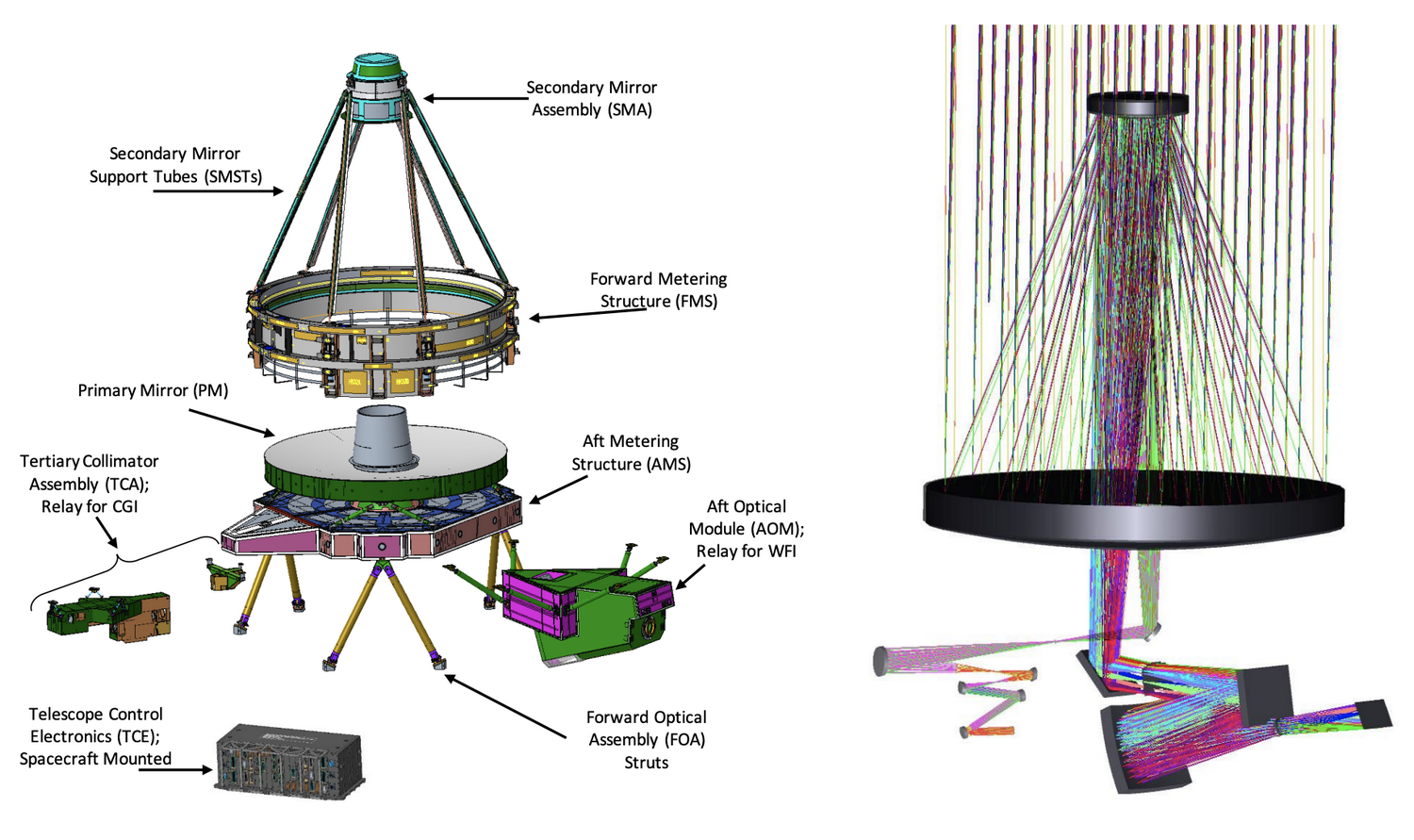

Оптическая схема и устройство телескопа WFIRST-AFTA, превращающие унаследованное двухзеркальное «железо» в трехзеркальный анастигмат для панорамного обзора Вселенной. Графика NASA

В процессе реализации этой сложной инженерной задачи роли между промышленными исполнителями распределились следующим образом. За технологическую адаптацию самого телескопа отвечала корпорация L3Harris, а финальную сборку и доведение служебного модуля до летной готовности обеспечила корпорация BAE Systems, поглотившая на финальном этапе проекта космическое подразделение Ball Aerospace.

⇡#Взгляд в будущее: задел под автоматическое обслуживание в точке Лагранжа

Хотя служебная платформа обсерватории строилась на серийной базе, в архитектуру отсека научных приборов инженеры заложили принципы, унаследованные от концепции многоцелевого аппарата MMS (Multimission Modular Spacecraft).

Суть этой концепции, разработанной еще в конце 1970-х годов, заключалась в жестком разделении спутника на независимые функциональные блоки-контейнеры, обладающие стандартизированными габаритами, едиными механическими интерфейсами и унифицированными штепсельными разъемами для подключения к центральным магистралям питания и данных. Внутренняя начинка таких блоков могла полностью меняться от поколения к поколению, но внешняя геометрия коробок и посадочные места оставались неизменными, позволяя стыковать их вслепую.

При создании телескопа эта модульность использовалась главным образом для радикального упрощения и облегчения процессов сборки, автономной юстировки и независимых проверок элементов обсерватории на Земле.

Наличие изолированных блоков-контейнеров позволило организовать параллельное производство и сэкономить годы наземных работ. Вместо последовательного графика сборки, где задержка одной детали парализует смежников, разработчики получили возможность создавать и годами независимо испытывать ключевые узлы в разных концах страны.

Пока на заводах подрядчиков строили служебную платформу, широкоугольную камеру автономно доводили и испытывали в тепловакуумных камерах Ball Aerospace, а коронограф параллельно калибровали на оптических стендах Лаборатории реактивного движения. Финальная интеграция свелась к установке полностью протестированных модулей на общую раму, что исключило риски деформации телескопа и до минимума сократило сроки итоговой сборки.

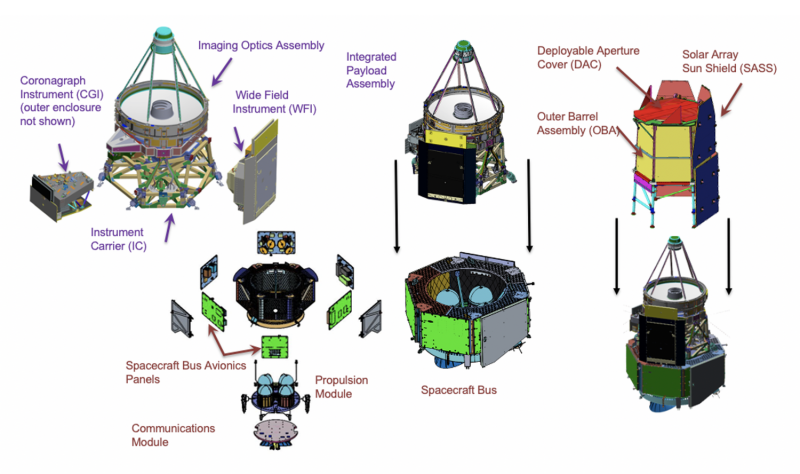

Технологическая схема сборки обсерватории из независимых макро-блоков. Принцип позволял параллельно изготавливать и тестировать научные приборы, оптику и служебную платформу в разных концах страны. Графика NASA

Однако принципиальная возможность обслуживания аппарата в полете конструкторами не исключалась. Более того, NASA спустило проекту жесткое директивное требование по обеспечению перспективного сервиса (servicing requirement). Реализация этого требования в рамках баллистики точки Лагранжа L2 накладывала определенные трудности и рассчитывалась на технологический горизонт в 10–15 лет вперед.

Отправка людей на расстояние полутора миллионов километров пока исключалась, из-за чего инженеры закладывали расчет на появление в будущем автоматических беспилотных кораблей-заправщиков с роботами-манипуляторами. Чтобы не проектировать интерфейсы под захват роботов с нуля и жестко сэкономить бюджет миссии, конструкторы полностью скопировали геометрию старых механических защелок и клиновидных направляющих рельсов со сборочных чертежей модульных аппаратов эпохи шаттла.

Обслуживание на удаленной орбите виделось исключительно на макроуровне «градуированного спектра операций»: при подлете к обсерватории автоматический робот-манипулятор не должен был проникать внутрь блоков для ремонта электроники. Его задача ограничивалась заменой целиком одного из шести крупных модулей-контейнеров, оснащенных стандартизированным стыковочным узлом.

Работоспособность и точность сопряжения подобных механических замков ранее подтвердила практика орбитальной замены модуля научного спутника SMM и многократных космических ремонтов телескопа Хаббла.

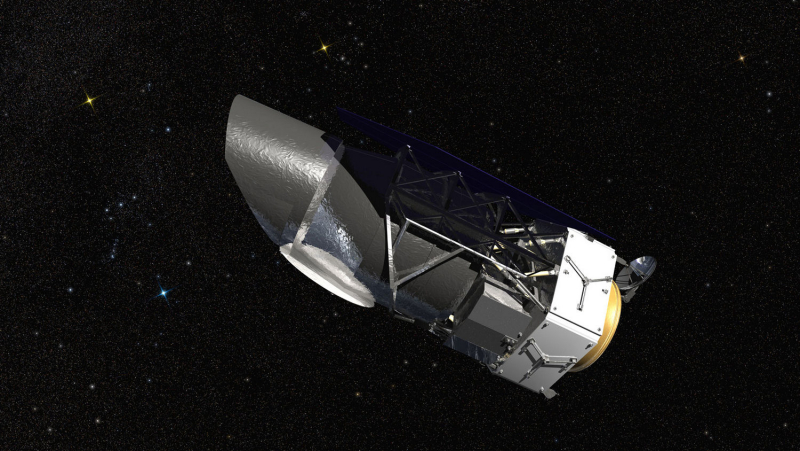

Характерные «кресты» на белых блоках в задней части аппарата — это робототехнические замки-фиксаторы. Они скопированы со стандартов MMS и позволяют манипулятору сервисного корабля захватывать и менять приборные контейнеры прямо в космосе. Графика NASA

⇡#Сравнительный анализ трех телескопов

Для понимания инженерных возможностей получившейся обсерватории ее конструктивные параметры необходимо сопоставить с характеристиками двух других флагманских космических телескопов NASA — Хабблом и Джеймсом Уэббом. Главное различие между этими тремя системами заключается в геометрии главных зеркал, выбранных оптических схемах и методах температурной защиты датчиков.

По устройству оптического тракта аппараты делятся на два принципиальных типа. Телескоп Хаббл представляет собой классическую двухзеркальную систему, построенную по длиннофокусной схеме Ричи-Кретьена. Его цельное 2,4-метровое зеркало выдает узкий световой пучок, который обеспечивает высокую детализацию центра кадра, но жестко ограничивает поле зрения.

Телескопы Джеймс Уэбб и WFIRST-AFTA используют более сложный оптический принцип — схему трехзеркального анастигмата. За счет интеграции третичного зеркала специальной формы эта схема полностью устраняет геометрические искажения, идеально выравнивает фокальную плоскость по всей площади кадра и позволяет избежать комы — размытия и вытягивания изображений звезд по краям снимка.

Разница между ними кроется в инженерном исполнении. Световой поток Джеймса Уэбба собирается гигантским складным 6,5-метровым зеркалом, набранным из 18 подвижных бериллиевых сегментов. WFIRST-AFTA обходится монолитным зеркалом диаметром 2,4 метра, что точно соответствует габаритам Хаббла, но за счет укороченного фокусного расстояния и вспомогательных зеркал анастигмата обеспечивает широкоформатную панорамную съемку.

По методам терморегулирования и защиты от внешнего излучения конструкции адаптированы под разные длины волн. Джеймс Уэбб работает в ближнем и среднем инфракрасном диапазоне, где малейшее тепловое излучение элементов самого телескопа ослепляет сенсоры. Из-за этого обсерватория требует глубокого пассивного охлаждения до - 233 °С (а для одного из приборов — принудительного криогенного до - 266 °С), что заставило инженеров смонтировать под телескопом огромный раскрывающийся пятислойный мембранный щит-зонтик размером с теннисный корт.

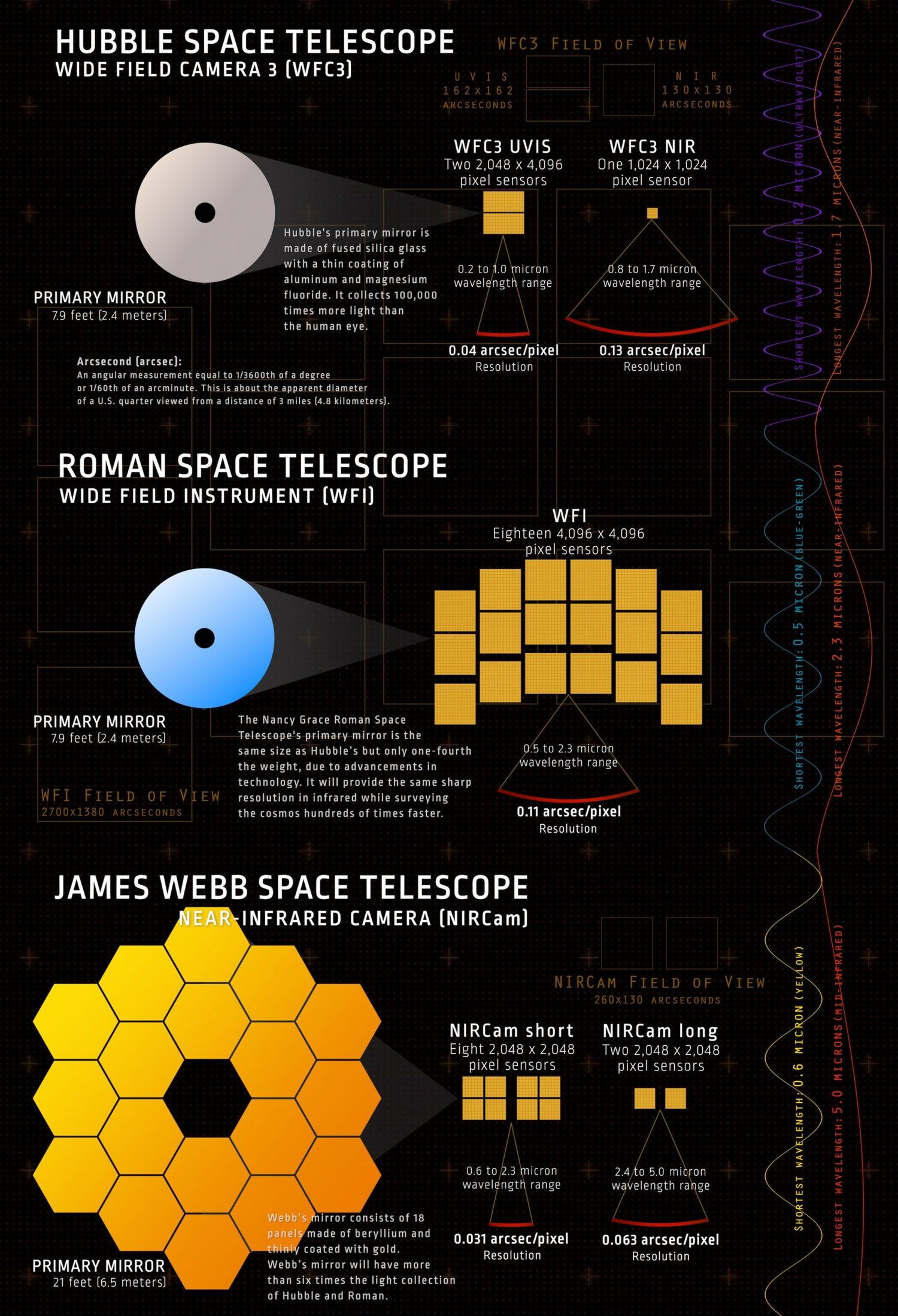

Сравнение геометрических параметров главных зеркал и структуры светочувствительных матриц трех телескопов. На схеме видно, как при одинаковом диаметре зеркал панорамный инструмент нового телескопа превосходит по площади датчиков и охвату кадра как старую обсерваторию, так и гигантский 6,5-метровый «Джеймс Уэбб». Wikipedia

Хаббл функционирует преимущественно в ультрафиолетовом и видимом спектрах, а WFIRST рассчитан на работу в ближнем инфракрасном и оптическом диапазонах, где столь глубокое охлаждение не требуется. Его высокочувствительные матрицы охлаждаются пассивно через выносные радиаторы до умеренных -173 °С. Поэтому вместо сложной и массивной нижней мембраны тепловая защита Романа выполнена в виде жесткого складного козырька-бленды на верхнем срезе трубы, который закрывает входную апертуру от боковой тепловой засветки со стороны Солнца и Земли.

⇡#Анатомия научной аппаратуры: панорамная камера и коронограф

Всю основную работу выполняют два бортовых инструмента, расположенных за оптическим трактом обсерватории. Основным из них является широкоугольный прибор WFI (Wide Field Instrument), представляющий собой панорамную ИК-камеру высокого разрешения. Фокальная плоскость этого инструмента набрана в виде единой массивной плоской мозаики из 18 независимых матриц на основе кадмий-ртуть-теллура.

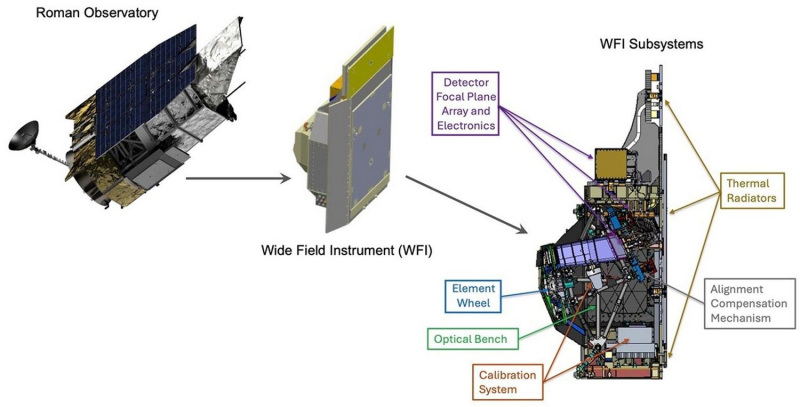

Компоновка и ключевые внутренние подсистемы широкоугольного прибора WFI в составе космической обсерватории. Схема NASA

Использование этого тройного твердого раствора обусловлено физикой полупроводников: варьируя соотношение компонентов в кристалле, инженеры смогли точно настроить сенсоры на регистрацию квантов света в диапазоне длин волн от 0,48 до 2,3 микрона, что позволяет камере одновременно захватывать и видимый свет, и весь ближний ИК-спектр. Каждая из 18 матриц имеет формат 4096 на 4096 пикселей, что дает точное суммарное разрешение фокальной плоскости в 300,8 мегапикселя.

Главное технологическое преимущество прибора WFI заключается в геометрических параметрах его поля зрения. В сочетании с широкоугольной анастигматической оптикой телескопа площадь одновременного обзора за один рабочий цикл составляет 0,281 квадратного градуса. Это значение примерно в двести раз превышает поле зрения инфракрасного канала космического телескопа Хаббл. Поскольку аналогичное высочайшее пространственное разрешение сохраняется, WFIRST-AFTA способен захватывать огромные участки неба без размытия звезд по краям снимка.

Помимо выполнения функции прямой панорамной съемки, прибор оснащен колесом оптических элементов с призмой и дифракционными решетками на пропускание. Он выполняет бесщелевую спектроскопию — расщепляет свет от тысяч галактик в спектр для определения их химического состава и расстояния до них. Параллельно с этим часть пикселей периферийных матриц WFI выполняет функции датчика точного гидирования. Они непрерывно считывают положения опорных звезд и передают данные в систему ориентации служебного борта, обеспечивая прецизионную стабилизацию всей конструкции обсерватории непосредственно во время экспозиции кадра.

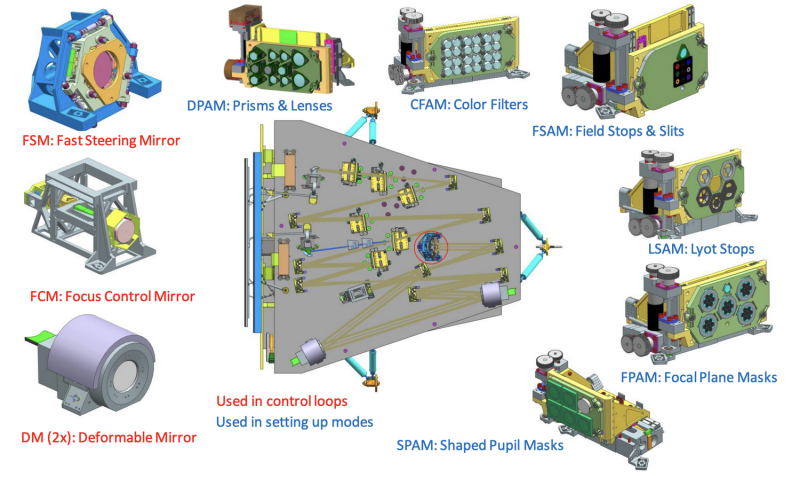

Оптико-механическая схема коронографа CGI с узлами формирования и очистки светового потока. В центре – оптическая скамья прибора с ходом лучей, а по периметру — ключевые исполнительные элементы: зеркала быстрого наведения и коррекции фокусировки FSM и FCM; пара деформируемых зеркал системы активного управления волновым фронтом DM; кассеты с масками фигурного зрачка, диафрагмами фокальной плоскости и масками Лио для физического отсечения света звезды SPAM, FPAM, LSAM; полевые диафрагмы и щели FSAM; сменные диски со светофильтрами, дисперсионными призмами и линзами CFAM и DPAM. Схема NASA

Вторым инструментом стал высококонтрастный коронограф CGI (Coronagraph Instrument), предназначенный для прямого поиска и детального изучения экзопланет. Из-за высокой технической сложности и жестких бюджетных ограничений гражданской миссии NASA официально присвоило этому прибору статус экспериментального демонстратора технологий.

Главная физическая задача CGI заключается в преодолении колоссального контраста между родительской звездой и вращающейся вокруг нее планетой, которая в видимом диапазоне волн от 575 до 825 нанометров светит в десять миллиардов раз тусклее своего солнца. Прибор оптически блокирует ослепительный прямой свет звезды с помощью системы внутренних масок и дифракционных фильтров, позволяя регистрировать и напрямую фотографировать тусклые объекты, находящиеся на экстремально малом угловом удалении от 0,15 до 1,5 дуговой секунды от светила. Главным инженерным вызовом при работе в таком масштабе становятся микродеформации оптического тракта: тепловые колебания корпуса или микровибрации от маховиков системы ориентации искажают волновой фронт и вызывают просачивание паразитного звездного света, ослепляющего датчики.

Чтобы полностью нейтрализовать это ограничение, коронограф оснастили системой активного управления волновым фронтом экстремального класса. Внутрь прибора интегрированы два деформируемых зеркала, под тонкими отражающими подложками каждого из которых размещена управляющая матрица, содержащая по 1400 независимых пьезоприводов на одно зеркало. Перед началом наблюдений оптические датчики фиксируют параметры просочившегося звездного света, после чего бортовой компьютер в режиме реального времени с пикометровой точностью меняет кривизну поверхностей зеркал, создавая идеальную изолированную темную зону вокруг звезды.

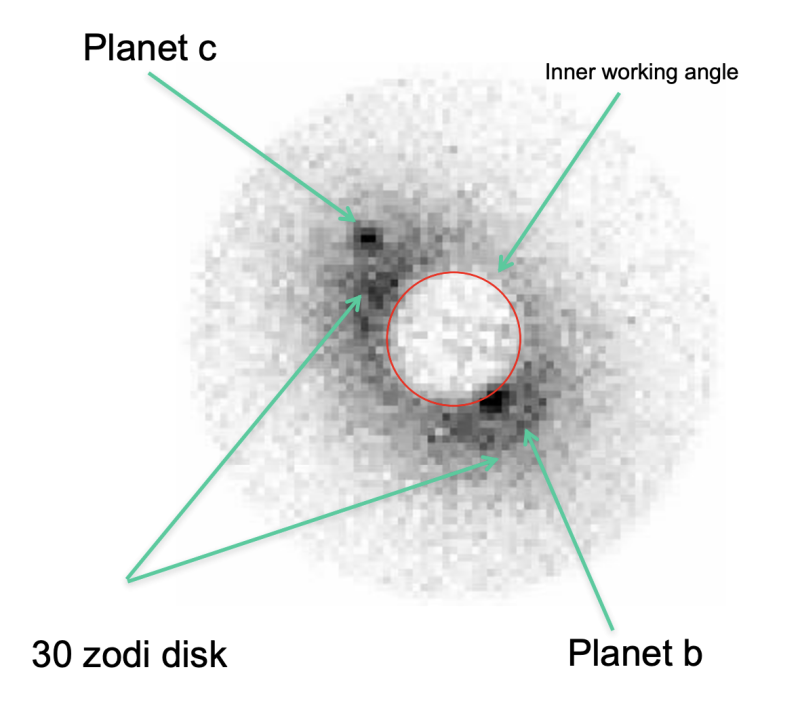

Пример прямого изображения экзопланетной системы и околозвездного диска, полученного методом высококонтрастной коронографии. Схема NASA

По глубине подавления звездного света эта система активного управления волновым фронтом на порядки превосходит любые космические коронографы прошлых поколений. За первые полтора года работы прибор CGI получит около 2000 часов чистого наблюдательного времени для прямой съемки и спектроскопического анализа атмосфер молодых газовых гигантов, став базовым технологическим прототипом для систем перспективного космического телескопа следующего поколения HWO (Habitable Worlds Observatory).

⇡#Обсерватория обзорного типа

Вторым фундаментальным отличием обсерватории WFIRST от телескопов Хаббл и Джеймс Уэбб является кардинальный сдвиг в методологии и архитектуре планирования самой научной программы. Если Хаббл и Уэбб функционируют преимущественно по классическому принципу индивидуальных заявок на наблюдения от отдельных исследователей, из-за чего телескопы вынуждены постоянно совершать маневры переориентации на разрозненные, точечные объекты в небе, то WFIRST изначально спроектирован как инструмент проведения глобальных фундаментальных обзоров.

Более 75 процентов всего полетного времени его пятилетней основной программы жестко и неизменно закреплено за тремя масштабными задачами непрерывного картографирования космического пространства. За счет этого обсерватория будет вести систематическую, однородную съемку гигантских секторов небесной сферы, формируя колоссальный архив данных для всего мирового астрономического сообщества без какого-либо периода эксклюзивного или приоритетного доступа со стороны узкой группы разработчиков.

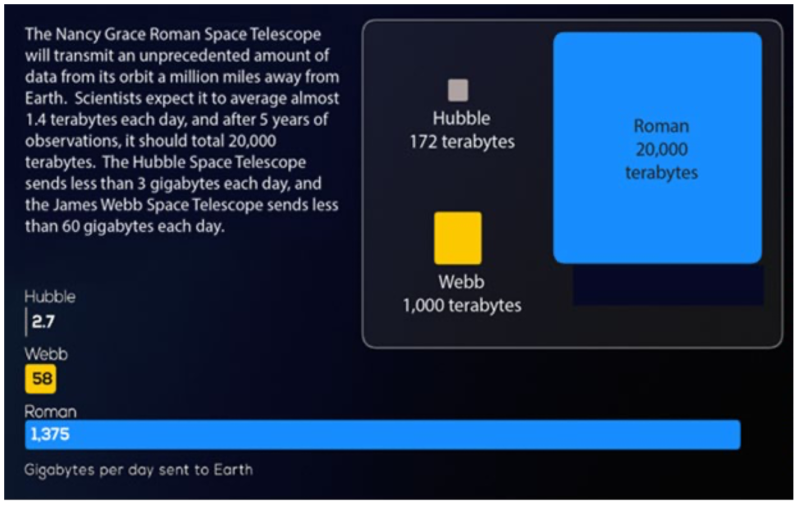

Сравнение среднесуточного объема передаваемых данных и суммарных научных архивов для космических телескопов HST, JWST и WFIRST. Схема NASA

Методологически телескоп WFIRST работает в той же научно-исследовательской логике, что и российская обсерватория «Спектр-РГ». Оба этих космических аппарата представляют собой инструменты обзорного типа, предназначенные для работы на гало-орбитах в окрестности точки Лагранжа L2 для картографирования крупномасштабной структуры Вселенной.

Физическая разница между ними кроется в используемом диапазоне регистрируемых волн и кинематике сканирования пространства. Если «Спектр-РГ» работает в жестком и мягком рентгеновском диапазоне и сформировал глобальную карту за счет непрерывного, медленного и плавного вращения вокруг своей оси (методично закрывая 100 % небесной сферы за полгода), то WFIRST ведет детальную съемку в оптическом и ближнем ИК-спектрах, где малейшее непрерывное движение конструкции неизбежно смажет получаемый кадр.

Чтобы преодолеть это физическое ограничение, используется метод дискретного наведения. Телескоп совершает быстрое перенацеливание к заданному сектору, на мгновение полностью замирает для получения снимка, а затем переходит к следующему смежному участку. Подобный технологический подход не позволяет физически охватить всё небо целиком, но дает инженерам и ученым возможность покрыть около 12 процентов небесной сферы с беспрецедентной для таких площадей глубиной, четкостью и плотностью пикселей.

⇡#Три стратегических обзора: охота за темной материей и планетами-бродягами

Огромное поле зрения и высокая скорость работы неизбежно создают проблему передачи и обработки данных. За пять лет основной миссии телескоп соберет более 20 петабайт информации — этот объем в 20 раз превышает архив телескопа Джеймс Уэбб за аналогичный период. Аппарат будет ежедневно отправлять на Землю около 11 терабит (около 1,4 терабайта) сжатых данных. Передача идет в высокочастотном Ka-диапазоне со скоростью до 500 Мбит/с.

Из-за колоссальной нагрузки на наземный сегмент NASA задействует глобальную сеть Ka-диапазона, включающую новую наземную станцию в Уайт-Сэндс, а также станции Нью-Норсиа (ESA) в Австралии и Мисаса (JAXA) в Японии. Общее руководство миссией возложено на Центр космических полетов имени Годдарда, который отвечает за работу WFI, в то время как Лаборатория реактивного движения курирует прибор CGI. Примечательно, что все полученные данные будут публиковаться в открытом доступе мгновенно, без какого-либо периода эксклюзивного использования научной группой.

Время основной пятилетней программы жестко распределено между тремя ключевыми целевыми научными программами, которые выполняются широкоугольным прибором WFI и нацелены на проверку базовых космологических моделей. Собранные данные позволят ученым уточнить параметры стандартной космологической модели Лямбда-CDM (модели плоской Вселенной, заполненной тёмной энергией и холодной тёмной материей) или указать на необходимость ее фундаментального пересмотра, если зафиксированные отклонения окажутся критическими. Вся научная программа телескопа WFIRST сфокусирована на детальном анализе природы этих двух загадочных небарионных составляющих космоса.

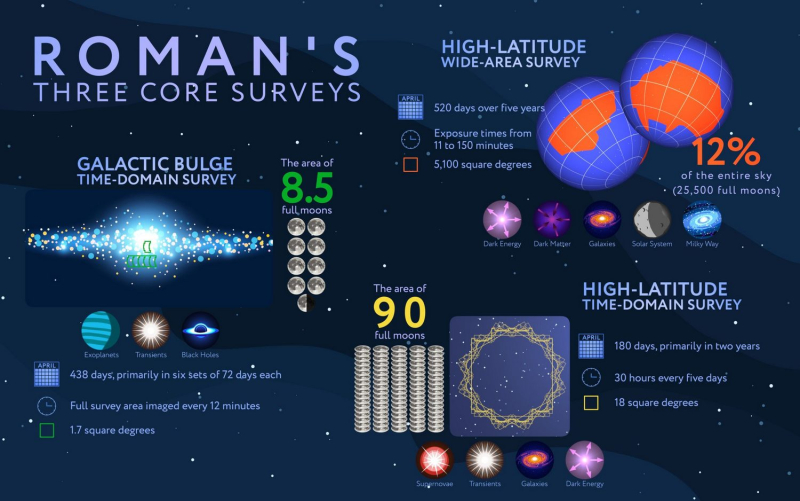

Параметры трех основных целевых программ широкоугольного обзора телескопа WFIRST. На инфографике приведены точные графики работы, площади покрытия и научные задачи для каждого из трех стратегических обзоров: высокоширотного панорамного (High-Latitude Wide-Area), высокоширотного временного (High-Latitude Time-Domain) и временного обзора галактического балджа (Galactic Bulge Time-Domain). Схема NASA

Для изучения природы темной материи прибор WFI измерит эффект слабого гравитационного линзирования. Регистрируя едва заметные геометрические искажения формы миллиардов далеких фоновых галактик, вызванные гравитационным полем проходящего на переднем плане скрытого вещества, обсерватория построит трехмерную карту распределения массы и скоплений галактик во Вселенной. Это поможет ученым сузить список существующих гипотез о свойствах невидимой субстанции, которая удерживает галактические структуры от распада.

Параллельно телескоп применит комплексный подход к исследованию природы ускоренного расширения Вселенной, связываемого с действием темной энергии. Для этого астрофизики объединят три независимых метода, реализуемых в рамках двух высокоширотных целевых программ обсерватории: слабое гравитационное линзирование и барионные акустические осцилляции (в рамках панорамной программы), а также регистрацию сверхновых типа Ia (в рамках временной программы).

В то же время фундаментальные задачи по поиску скрытой массы в нашей Галактике и инвентаризации экзопланет возложены на обзор галактического балджа методом микролинзирования, на который выделено 438 суток. Телескоп сфокусируется на балдже Млечного Пути — ярком и плотном центральном эллипсоидальном утолщении нашей Галактики, состоящем в основном из старых звезд. Он будет отслеживать состояние более 200 миллионов светил сериями по 72 дня с интервалом съемки каждые 12 минут. Метод фиксирует кратковременное гравитационное усиление света дальних звезд объектами на переднем плане.

Этот высокоскоростной мониторинг миллионов объектов позволит провести масштабную перепись экзопланет на средних и далеких орбитах от своих звезд, что технически затруднено для наземных обсерваторий при поиске малых миров. По предварительным расчетам, телескоп зафиксирует более 2700 экзопланет, включая около трехсот миров, чья масса сопоставима с земной или меньше ее. Значительная часть этих объектов, как ожидается, окажется планетами-бродягами, лишенными родительских звезд и дрейфующими в полной темноте межзвездного пространства.

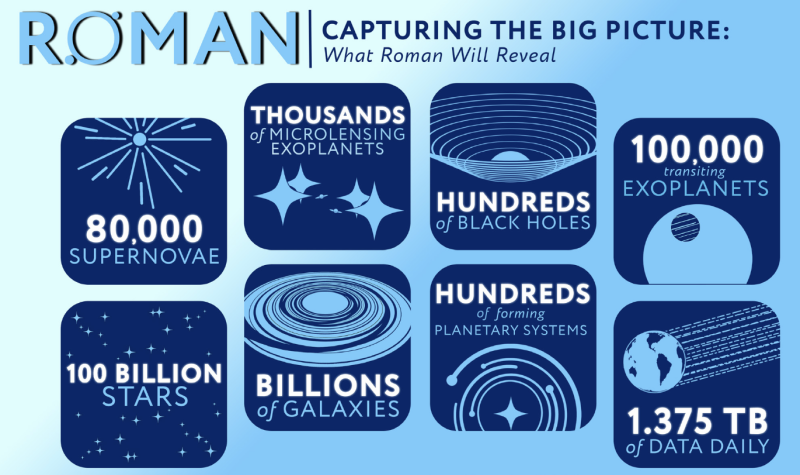

Ожидаемые количественные результаты выполнения научных программ космического телескопа WFIRST. Прогнозируемый объем открытий за основное время работы обсерватории: от регистрации 80 тысяч сверхновых и сотен черных дыр до обнаружения тысяч экзопланет методом микролинзирования. Схема NASA

Второй этап — глубокий обзор Южного галактического полюса длительностью 180 суток. Каждые 30 часов телескоп будет снимать свободную от пыли область неба для поиска десятков тысяч далеких термоядерных сверхновых звезд типа Ia, необходимых для космологических измерений. Обладая фиксированной пиковой светимостью, эти «стандартные свечи» позволяют сопоставлять их видимый блеск с величиной космологического красного смещения, чтобы с высокой точностью измерить скорость удаления галактик на разных этапах эволюции космоса.

Третьим станет широкоугольный обзор средних галактических широт, рассчитанный на 520 суток. Сканирование покроет 12 % всей небесной сферы с экспозицией снимков от 11 до 150 минут, что позволит изучить эффекты слабого гравитационного линзирования, обнаружить малые тела на окраинах Солнечной системы, а также измерить барионные акустические осцилляции. Эти реликтовые звуковые волны ранней Вселенной послужат масштабной линейкой для вычисления геометрии пространства-времени в разные эпохи.

Всего за период основной пятилетней программы полета телескоп WFIRST в рамках обзора галактического балджа способен обнаружить около 2700 экзопланет методом микролинзирования, миллиарды звезд, активные ядра галактик, квазары, а также тысячи комет и астероидов внутри Солнечной системы — включая неоткрытые ранее объекты в поясе Койпера.

⇡#Политическое противостояние: от угрозы закрытия к имени «мамы Хаббла»

Изменение состава полезной нагрузки повлекло за собой радикальную перестройку служебной платформы. Массивный монолитный оптико-механический блок разведывательного спутника потребовал разработки более крупного корпуса, мощных систем электропитания и терморегулирования, а также принципиально иной бортовой электроники.

Интеграция готового военного зеркала позволила сэкономить на производстве самой оптики, но масштабная и дорогостоящая переработка конструкции служебного модуля полностью перекрыла эту первоначальную выгоду. Хотя адаптация «бесплатных стёкол» ускорила проектирование самой оптической системы, пересмотр всей космической платформы привел к резкому увеличению расчетной стоимости миссии относительно первоначальных планов.

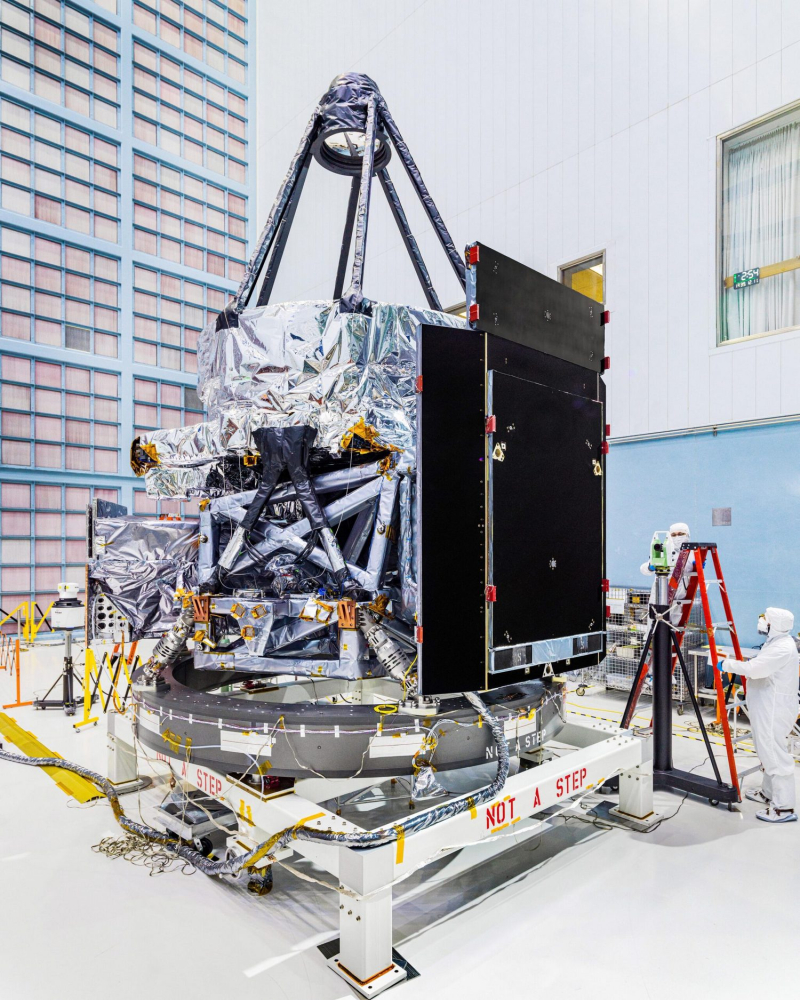

Оптическая сборка космического телескопа WFIRST на этапе интеграции и юстировки в чистой комнате. Фото NASA

Именно этот лавинообразный рост сметной стоимости на этапе проектирования превратил проект в главную мишень для политической критики. На протяжении нескольких лет WFIRST регулярно предлагался к полной отмене администрацией президента Дональда Трампа. Белый дом трижды пытался полностью обнулить финансирование проекта в его ежегодных бюджетных запросах в период с 2018 по 2020 год. Каждое такое предложение отклонялось Конгрессом США под жестким давлением научного сообщества, которое аргументировало ценность высокой степени готовности уже созданных компонентов телескопа в материальной части.

В разгар этого бюджетного противостояния, в мае 2020 года, историческое техническое название WFIRST было официально изменено: проект стал первой в истории крупной космической обсерваторией агентства, получившей имя в честь женщины-ученого. Нэнси Грейс Роман возглавила отдел астрономии в NASA еще в 1959 году, начав с запуска первых орбитальных солнечных лабораторий серии OSO. Коллеги справедливо прозвали её «мамой Хаббла», поскольку именно она в 1960-х годах сумела преодолеть скепсис американской академической профессуры и объединила научное сообщество вокруг фундаментальной идеи создания большого космического телескопа.

В итоге общая стоимость программы, включающая пять лет непосредственной работы на орбите, обработку данных и пусковой контракт со SpaceX на сумму 255 миллионов долларов, составила 4,3 миллиарда долларов. Несмотря на значительный рост цены обсерватории относительно первоначальных проектных наметок 2010 года, финальная сборка и интеграция полностью уложились в этот утвержденный бюджет, а сам запуск состоялся с опережением графика на девять месяцев.

Нэнси Грейс Роман с настольной моделью орбитальной солнечной обсерватории OSO — одного из первых космических аппаратов NASA, созданных под её руководством. Фото NASA

⇡#Выбор ракеты-носителя

На этапе проектирования и утверждения архитектуры схемы выведения инженеры заложили консервативный расчетный лимит массы обсерватории с запасом до 9,8 тонны. Этот верхний предел устанавливался на случай максимального перетяжеления научных инструментов в процессе их параллельной разработки. Доставка столь тяжелого аппарата в район точки либрации L2 системы Солнце — Земля накладывала жесткие ограничения на энергетический баланс выведения.

Подобрать средство выведения под подобные параметры удалось не сразу. На ранних стадиях проработки проекта базовым носителем в планах выступал Atlas V, а после интеграции коронографа CGI для первоначально планировавшегося запуска на геосинхронную орбиту рассматривалась его мощная модификация Atlas V 541. Однако после окончательного утверждения архитектуры обсерватории вокруг тяжелого 2,4-метрового военного зеркала и переноса миссии в точку L2 от этого носителя пришлось полностью отказаться. Его предельной грузоподъемности к точке либрации (всего около 4 тонн) физически не хватало для выведения аппарата, чья сухая масса без топлива в итоге превысила 8 тонн.

Варианты использования европейских Ariane 5 и Ariane 6 в качестве партнерского пускового взноса со стороны Европейского космического агентства также были отклонены: руководство NASA директивно требовало запускать американские флагманские миссии только на национальных носителях.

В итоге баллистический расчет миссии перестроили под использование ракеты тяжелого класса Delta IV Heavy с высокоэффективной водородной верхней ступенью. Однако из-за того, что производство этого семейства полностью сворачивалось и все последние собранные ракеты были заранее распределены под военные нужды, NASA в июле 2022 года было вынуждено официально перенаправить миссию на тяжелый Falcon Heavy от компании SpaceX — фактически единственный доступный на американском рынке носитель нужного класса.

⇡#Хроника пуска Falcon Heavy и выведение на расчетную траекторию

Итак, NASA выдало компании SpaceX контракт на выделенный запуск, при котором вся ракета бронировалась исключительно под нужды телескопа. Данный старт становился тринадцатым по счету в истории эксплуатации носителя Falcon Heavy и четвертым, выполненным для межпланетных и флагманских научных миссий NASA после успешных пусков аппаратов Psyche, Europa Clipper и тяжелого метеорологического спутника GOES-U.

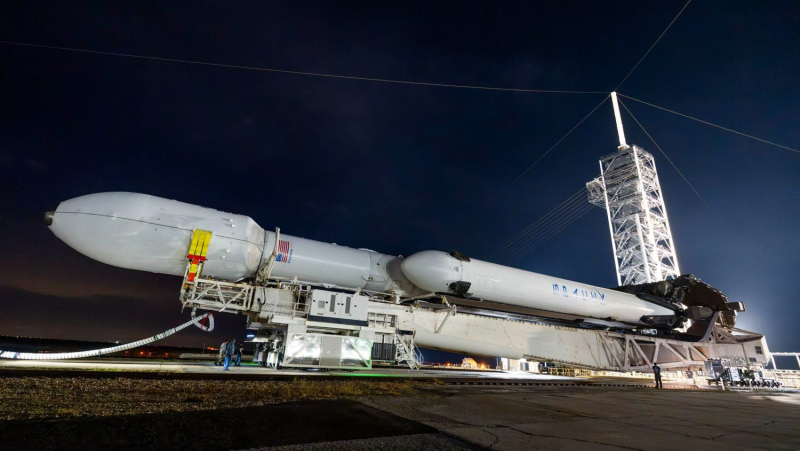

Ракета-носитель Falcon Heavy на стартовой площадке перед запуском космического телескопа. Фото SpaceX

В зависимости от выбранного режима использования многоразового потенциала Falcon Heavy позволяет запускать в космос разные полезные грузы.

В полностью одноразовом (неспасаемом) исполнении носитель может поднять до 63,8 тонны на низкую околоземную орбиту (с первой космической скоростью), или вывести на траекторию ухода почти в 20 тонн (со второй космической скоростью).

При выборе многоразового варианта с возвратом блоков возможности ракеты резко снижаются, поскольку значительную массу топлива в баках приходится резервировать для ракетодинамического возвращения ступеней.

Вариант с посадкой боковых ускорителей на плавучие платформы, находящиеся в океане по трассе полета, и одноразовое использование центрального блока можно вывести на траекторию ухода порядка 14 тонн.

Еще более выгоден (с точки зрения экономики) вариант с возвращением ускорителей к месту старта на космодром. Центральный блок при этом также тратится, но боковые блоки не нужно везти морем из района посадки к месту старта. Поскольку ускорителям необходимо потратить топливо на разворот и полет назад, грузоподъемность падает до менее чем 9 тонн.

Наиболее же бережливый сценарий с посадкой всех блоков первой ступени для запуска аппаратов со второй космической скоростью считается невозможным. Из-за экстремальных энергозатрат на спасение элементов грузоподъемность ракеты на траектории ухода падает практически до нуля.

При выборе способа запуска NGRST приходилось балансировать между стоимостью пусковой кампании и энергетическими возможностями ракеты. Был выбран вариант с возвращением и посадкой ускорителей в районе старта. Бустеры синхронно садятся на наземные площадки Landing Zone 1 и Landing Zone 2 во Флориде, а центральный блок отрабатывает задачу в одноразовом режиме.

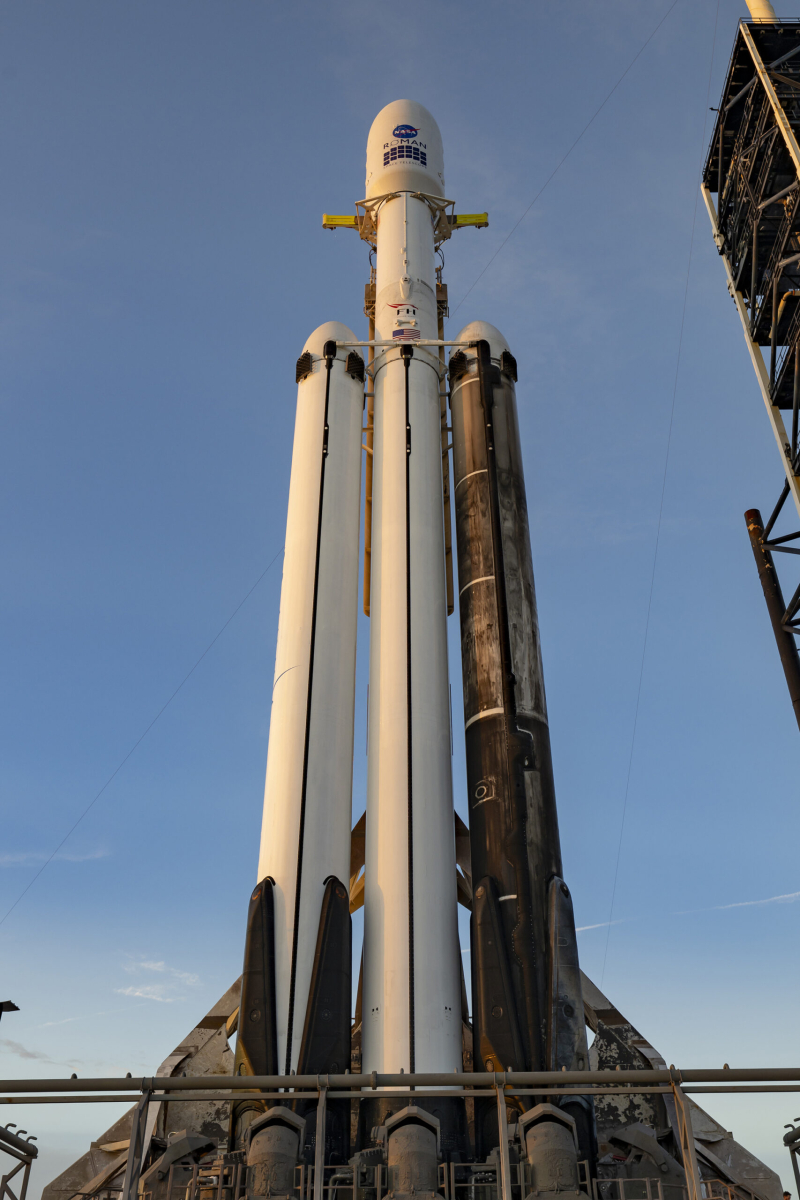

Ракета-носитель Falcon Heavy в вертикальном положении на стартовом столе перед запуском космической обсерватории. Фото SpaceX

Прямым следствием такого полетного профиля для очень тяжелого полезного груза стал запланированный недобор скорости. Вторая ступень сообщает обсерватории в момент отделения импульс чуть больше 10,1 км/с. Это меньше местной второй космической скорости (составляющей для высоты 760 км около 10,6 км/с). Ракета физически оставила телескоп на вытянутом эллипсе, апогея которого (в районе 800–900 тысяч километров) при полете в изолированной системе притяжения Земли никак не хватит для достижения точки Лагранжа. Однако за счет направления выведения строго в противоположную от Солнца сторону, гравитация светила подхватывает летящий аппарат, работая как попутный буксир. Апогей траектории уходит за пределы земного колодца — до самой точки L2 на расстоянии полутора миллионов километров.

Эта баллистическая схема была реализована при пуске 30 августа 2026 года. Falcon Heavy успешно стартовал с площадки LC-39А Космического центра имени Кеннеди. Боковые блоки первой ступени после выполнения основной задачи успешно отделились и вернулись на космодром: правый бустер B1104, совершавший свой первый полет, мягко сел на площадке LZ-1, а левый B1072, летавший в третий раз, приземлился на соседнюю зону LZ-2.

Центральный блок B1105 использовался в одноразовом варианте: в соответствии с полетным заданием он полностью выработал топливо для разгона, после чего совершил полет по баллистической траектории и «был утилизирован» в Атлантическом океане.

Затем дважды включался двигатель второй (верхней) ступени. Она окончательно сформировала высокоэллиптическую траекторию. Космический телескоп отделился от верхней ступени через 31 минуту 31 секунду после старта, когда полет проходил над территорией Центральной Африки. Спустя 1 час 23 минуты автоматика обсерватории развернула секции солнечных батарей и солнцезащитный козырек. Его главная задача — предотвратить перегрев прецизионных оптических компонентов излучением от Солнца и Земли. Сразу после этого начался штатный процесс зарядки бортовых аккумуляторов. Официальные структуры NASA поспешили назвать произошедшее «великолепным рассветом», а пресса окрестила триумфом.

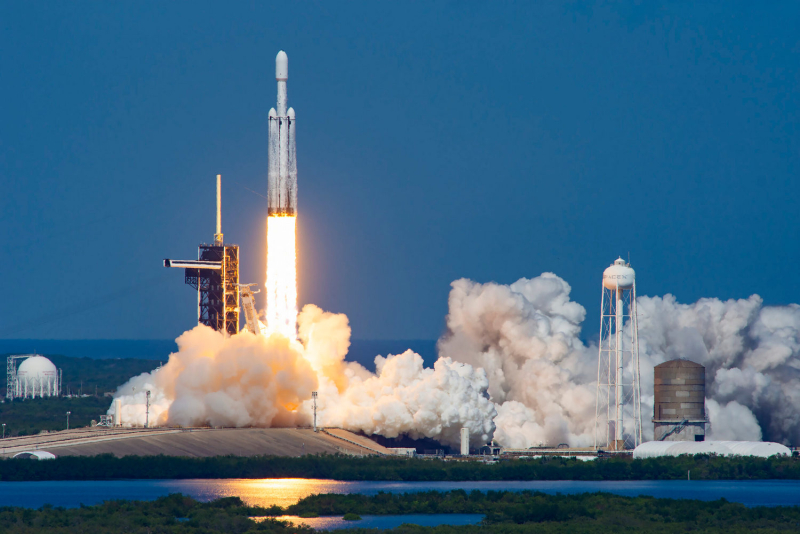

Старт ракеты-носителя Falcon Heavy с телескопом NGRST. Космический центр Кеннеди, площадка LC-39A, 30 августа 2026 года. Фото SpaceX

Мало кто заметил следующее. Космический телескоп имени Нэнси Грейс Роман стал самым тяжелым в истории автоматическим аппаратом, которому предстояло выйти далеко за пределы гравитационного колодца Земли.

В данном случае баллистика демонстрирует парадокс: пилотируемые комплексы Apollo массой около 45 тонн и Artemis массой более 26 тонн запускались со скоростью, близкой к второй космической, что позволяло им улетать за 400 000 километров от планеты, но они двигались внутри гравитационного поля системы Земля — Луна.

Телескоп NGRST, напротив, отделился от ракеты со скоростью меньше локальной скорости убегания. Однако за счет иного направления пуска его траектория рассчитана на достижение отметки почти в полтора миллиона километров, где притяжение Земли компенсируется гравитацией Солнца. Это позволило 9-тонному аппарату выйти из-под земного влияния и установить исторический рекорд массы для дальнего космоса, обойдя советские автоматические станции серии «Фобос» (6220 кг), американо-европейский аппарат Cassini (5712 кг) и космический телескоп «Джеймс Уэбб» (6161 кг).

⇡#Траекторный триумф: феноменальный запас топлива и продление миссии на 22 года

Срок службы обсерватории ограничен бортовым запасом топлива, необходимого для проведения маневров коррекции и удержания аппарата на рабочей орбите. Спустя примерно 90 суток после запуска, в начале декабря телескоп должен прибыть в окрестности точки L2. Здесь он совершит маневр для выхода на гало-орбиту.

В отличие от устойчивых околоземных траекторий, эта орбита нестабильна: под влиянием притяжения Солнца, Луны и других небесных тел аппарат будет стремиться сойти с заданной петли. Чтобы оставаться на месте работы, ему придется примерно раз в 28 дней проводить коррекции курса.

Первую из промежуточных коррекций траектории полета успешно провели 31 августа 2026 года. Трехминутное включение двигателей обсерватории прошло с точностью выше 99 %. При этом топлива ушло менее 10 % от планового значения — 18 килограммов вместо расчетных 200. Такая экономия стала возможной благодаря высокой точности работы Falcon Heavy. Ракета вывела обсерваторию на траекторию без значительных стартовых погрешностей.

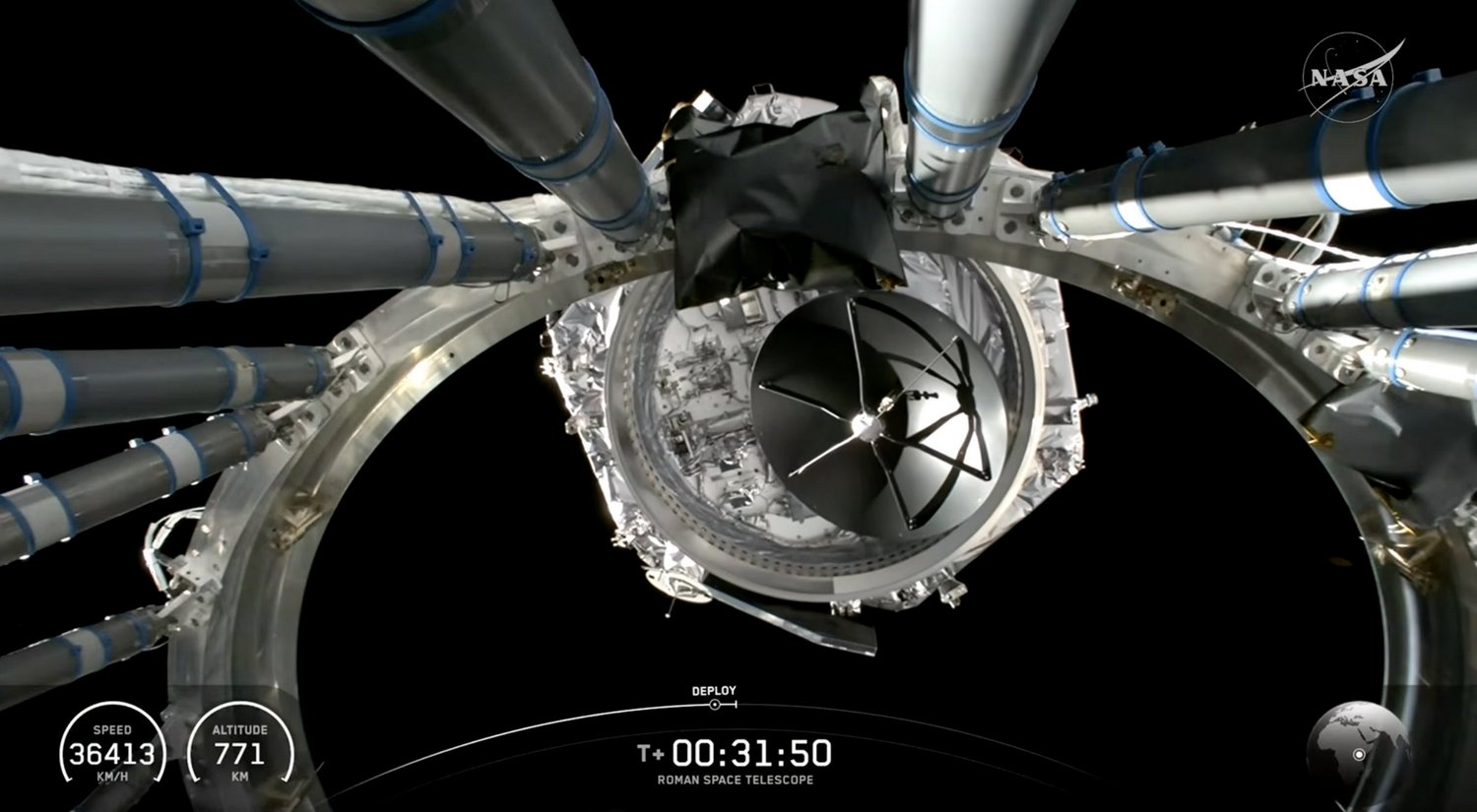

Исторический момент: телескоп NGRST отправляется в самостоятельный полет к точке L2. Кадр бортовой камеры, установленной на второй ступени ракеты, через 31 минуту и 50 секунд после старта. Видна тарелка остронаправленной антенны обсерватории, нераскрытые панели солнечных батарей и элементы крепления адаптера. Фото SpaceX

В середине сентября 2026 года, после завершения детального моделирования движения, баллистики NASA объявили, что минимальные затраты топлива на начальном этапе позволяют продлить миссию еще на четыре года.

Дополнительный эксплуатационный ресурс обеспечил и тот факт, что фактическая взлетная масса готовой обсерватории (вместе с заправкой) составила всего 8056 кг вместо консервативного расчетного лимита в 9800 кг. Приближение к этому критическому пределу в ходе проектирования вынудило бы инженеров недозаправить бортовые баки, чтобы уложиться в ограничения. Однако реальный весовой запас («сухой» вес конструкции составил около 7 тонн) позволил полностью залить баки топливом до их абсолютного максимума (1116 кг).

Суммируя все эти факторы — максимальную заправку баков, идеальную точность выведения и траекторную экономию — ученые пришли к выводу, что обсерватория имеет достаточный запас топлива, чтобы успешно удерживаться на гало-орбите и вести непрерывные научные наблюдения не менее 22 лет вместо изначально запланированных 5 лет основной миссии и 5 лет последующего продления.

История создания обсерватории длилась четверть века. За это время проект WFIRST пережил объединение трех конкурирующих программ и масштабную перестройку под готовую военную оптику. Итоговое имя Нэнси Грейс Роман проект получил только в мае 2020 года. В результате инженеры переработали оборонное наследие в гражданский обзорный телескоп. Новый аппарат позволит вести панорамную съемку космоса в ближнем инфракрасном диапазоне с беспрецедентной детальностью. Для выполнения этой глобальной задачи более 75 % полетного времени пятилетней программы отдано под непрерывное картографирование. Прежний подход с индивидуальными заявками исследователей для этого телескопа уходит на второй план.

Уникальный двадцатилетний ресурс работы в точке L2 обеспечит мировое астрономическое сообщество беспрецедентным по объему архивом данных. Эти систематические обзоры позволят не просто проверить, а подвергнуть строжайшей ревизии современные космологические модели, открывая прямой путь к разгадке физической природы темной материи и темной энергии.

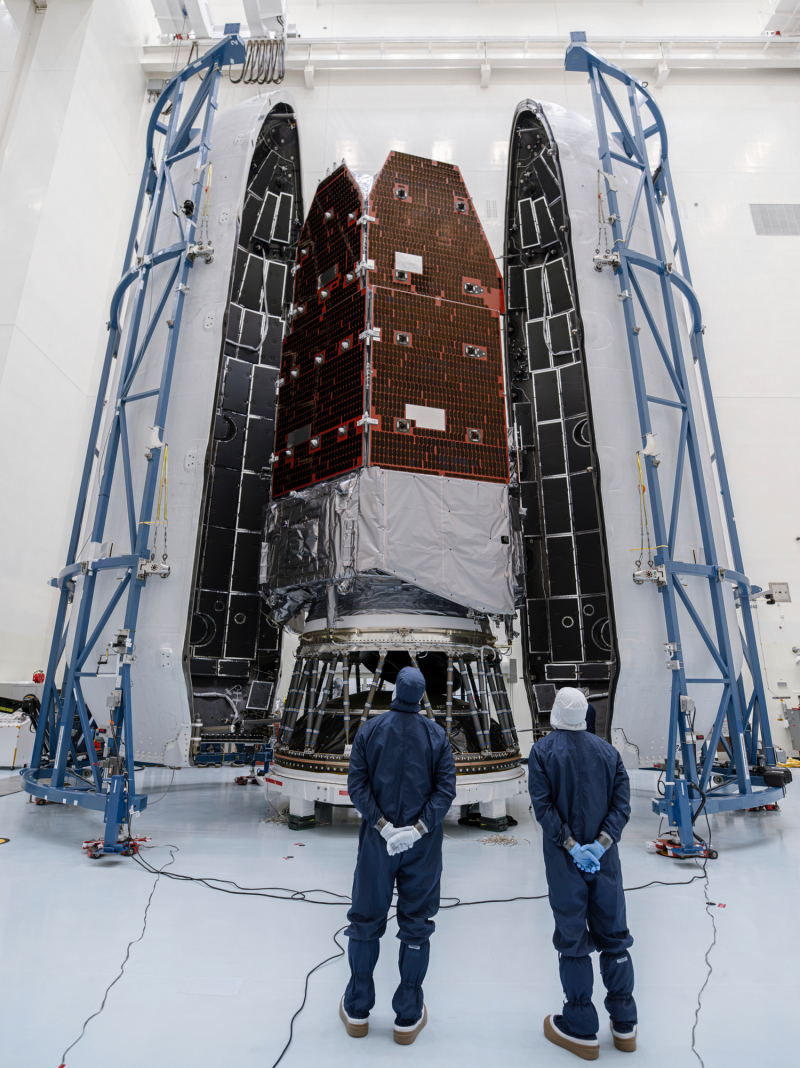

ILL-21 Заключительные операции по установке обсерватории NGRST под головной обтекатель ракеты Falcon Heavy. Космический центр имени Кеннеди, август 2026 года. Фото NASA
