Обзор материнской платы MSI Z77 MPower на чипсете Intel Z77

⇡#UEFI (Unified Extensible Firmware Interface)

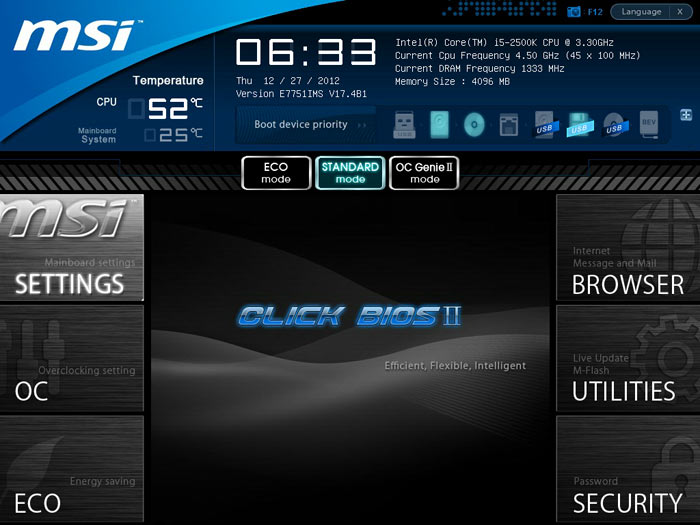

Материнская плата MSI Z77A-GD65 поддерживает графическую оболочку ClickBIOS II, достоинства и недостатки которой мы подробно рассмотрели в предыдущих обзорах плат MSI.

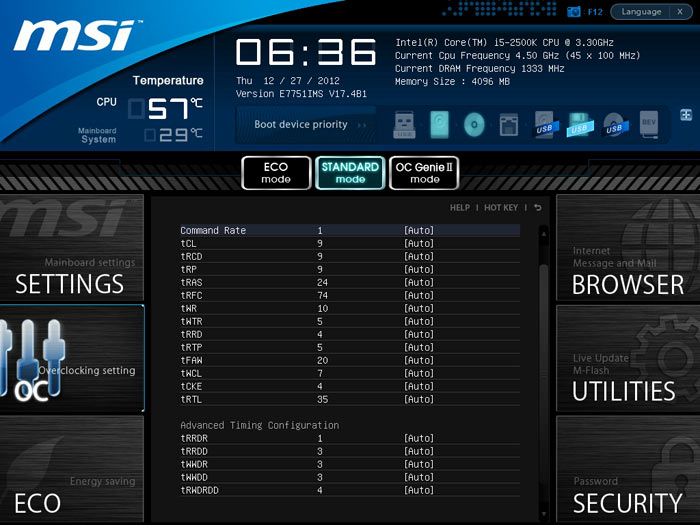

Настройки памяти находятся в разделе функций разгона:

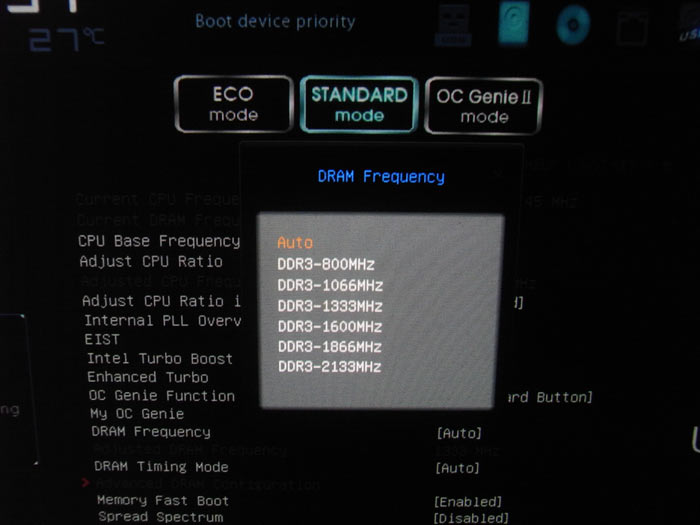

Там же есть параметр, который влияет на производительность, — установка частоты памяти.

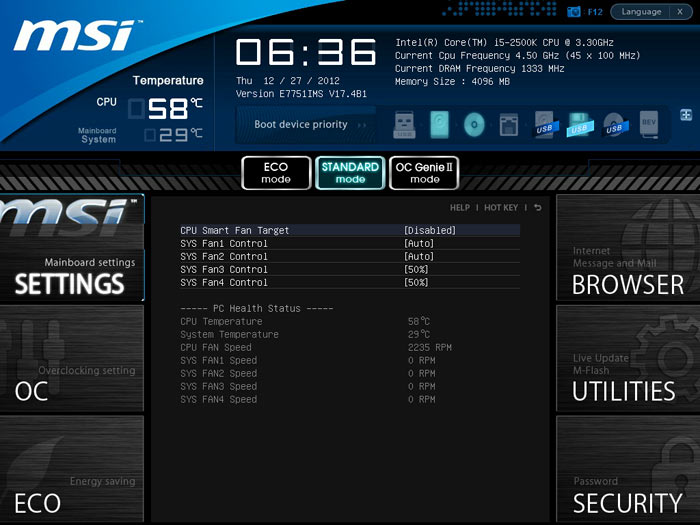

Рассмотрим раздел, посвященный системному мониторингу.

Плата отслеживает текущую температуру процессора и системы, а также скорости всех пяти вентиляторов. Кроме того, пользователь может управлять скоростью кулеров с помощью функции SmartFan.

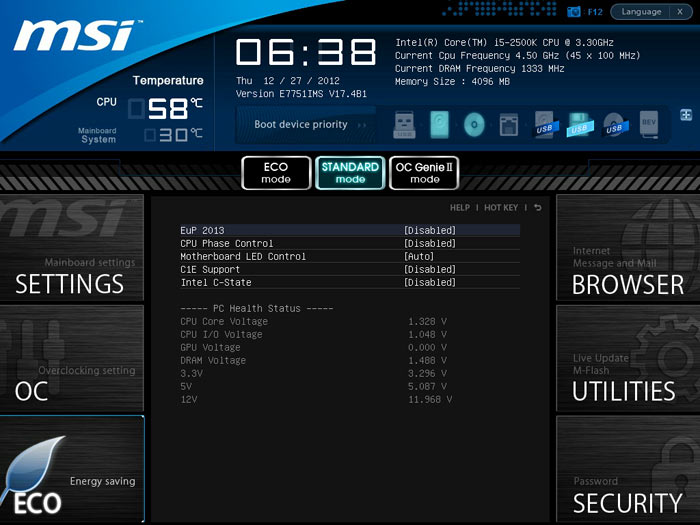

В разделе системного мониторинга отсутствует информация о текущих уровнях напряжений. В оболочке ClickBIOS II программисты MSI приняли довольно спорное решение о переносе этой информации в раздел ECO, который отвечает за технологии энергосбережения. На наш взгляд, было бы разумным продублировать напряжения в обоих разделах.

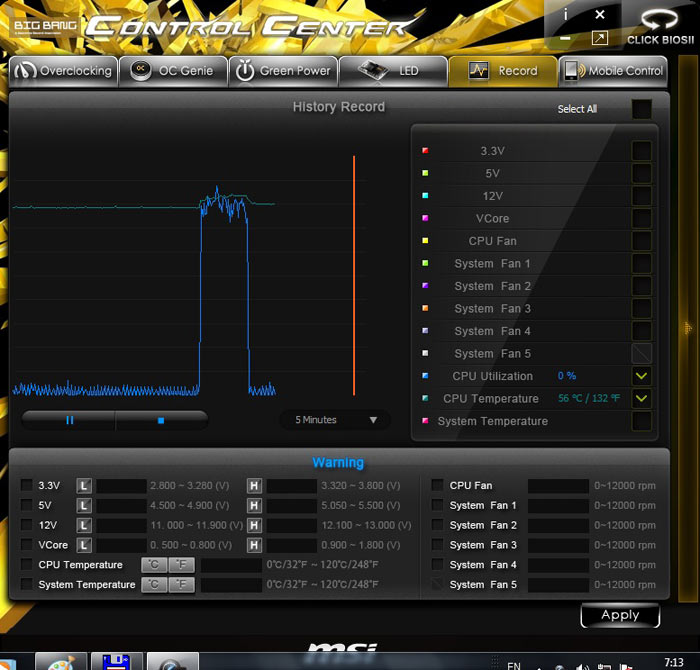

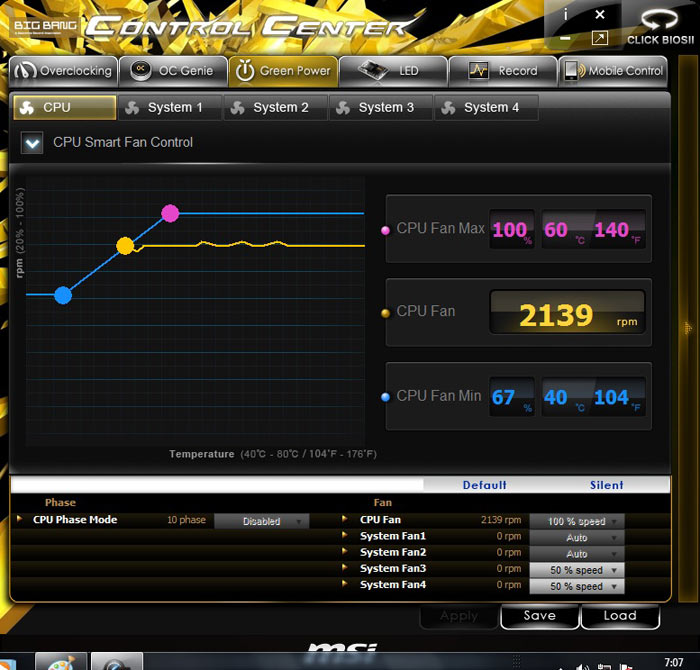

Данные системного мониторинга можно получить и в Windows, при помощи многофункциональной утилиты Control Center. Она же позволяет управлять скоростями вентиляторов.

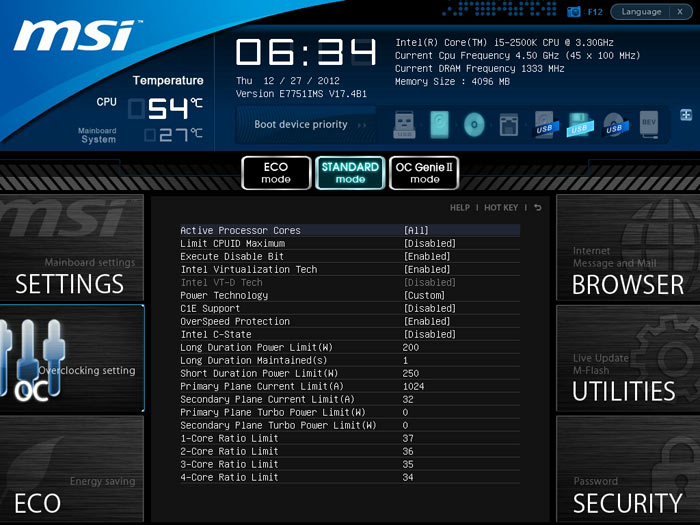

Необходимо отметить, что пользователь получает доступ ко всем технологиям, которые поддерживаются процессорами Intel LGA1155. Все они сосредоточены в специальном разделе, что довольно удобно:

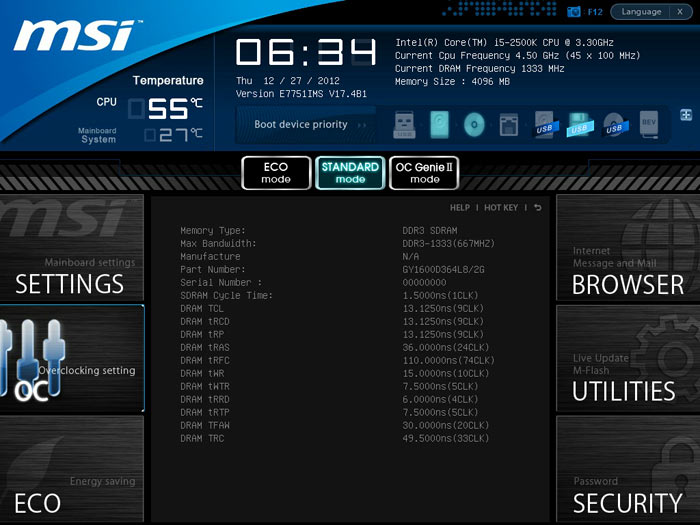

Кроме этого, BIOS позволяет получить практически полную информацию об используемом процессоре и модулях памяти:

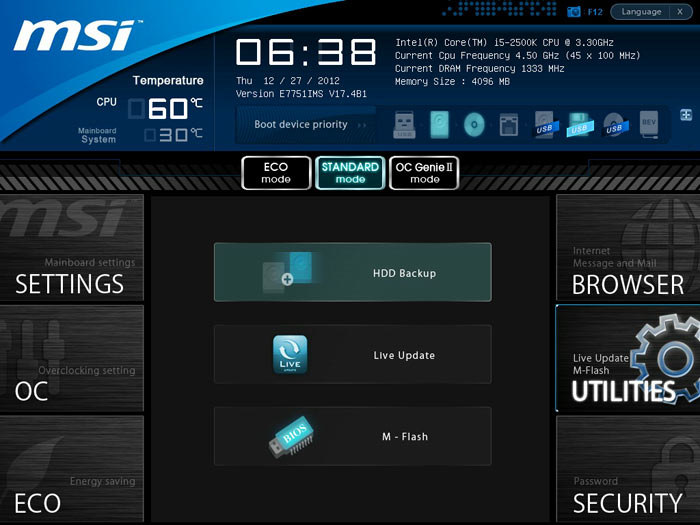

В BIOS также интегрирован ряд утилит, в число которых входят HDD Backup (резервное копирование), LiveUpdate (обновление прошивки через Интернет) и M-Flash (обновление прошивки из файла и управление двумя микросхемами BIOS).

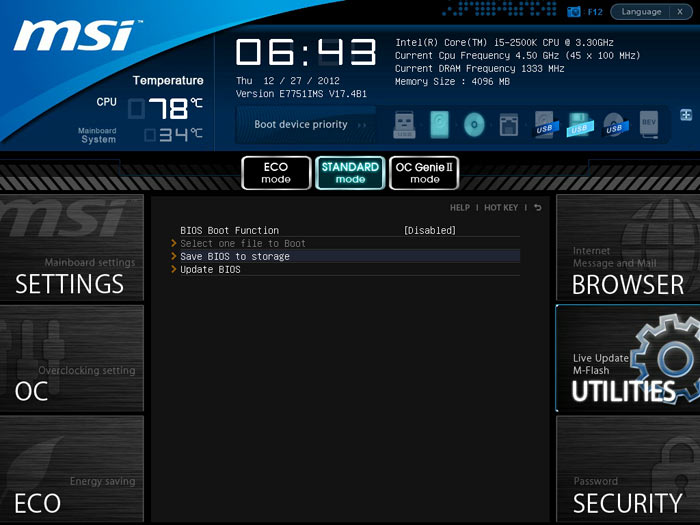

Последняя также позволяет сделать резервную копию BIOS и попробовать новый код без перепрошивки. Утилита выглядит следующим образом:

Наличие этих утилит — безусловный плюс ClickBIOS II, но нужно отметить, что первая версия ClickBIOS включала также программу Boot Screen (функция замены стартового изображения или POST-экрана) и встроенный тест модулей памяти.

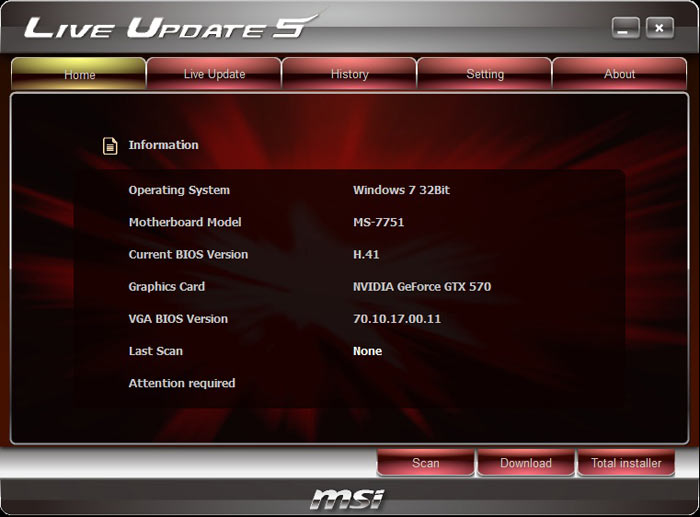

Что касается Windows-утилит, то пользователям доступна программа Live Update 5, которая позволяет обновить код BIOS, а также скачать и установить новые версии драйверов и фирменного ПО MSI:

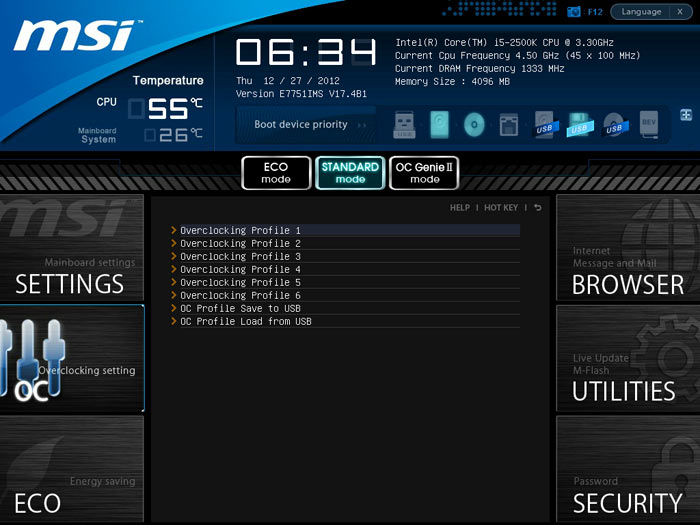

Еще одной полезной функцией является возможность сохранить все настройки BIOS в виде профиля и при необходимости загрузить их. Плата MSI Z77 MPower поддерживает шесть независимых профилей:

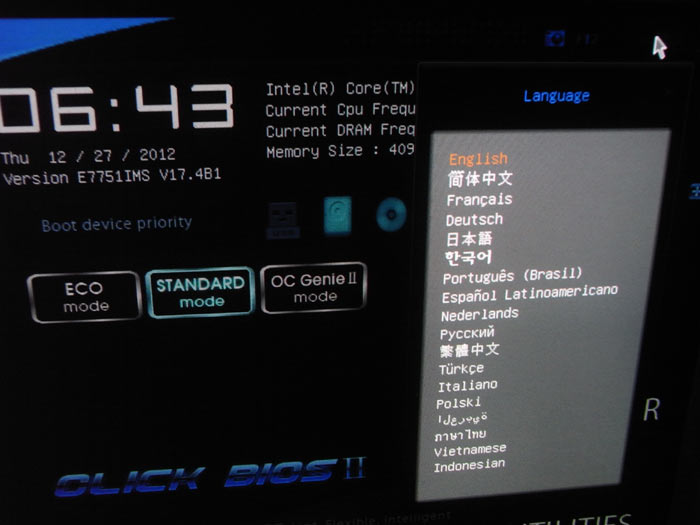

Также отметим возможность переключения интерфейса на один из 18 поддерживаемых языков (включая русский).

Мы уже отмечали, что практической пользы от этой функции немного. Во-первых, не все параметры переведены, не говоря уже о заголовках разделов и второстепенной текстовой информации. Во-вторых, перевод некоторых параметров довольно специфический, в результате чего они выглядят по меньшей мере странно. И в-третьих, в руководстве пользователя и на официальном сайте MSI отсутствует какое-либо описание переведенных параметров на выбранном языке (в нашем случае — на русском). Поэтому настраивать систему приходится, используя исключительно английский язык, что для опытных пользователей не является проблемой.

⇡#Разгон и стабильность

Начнем с того, что на всех силовых элементах 16-фазного (14+2) преобразователя питания установлены массивные радиаторы, соединенные между собой при помощи тепловой трубки, а качество используемых компонентов соответствует требованиям, предъявляемым к военной электронике.

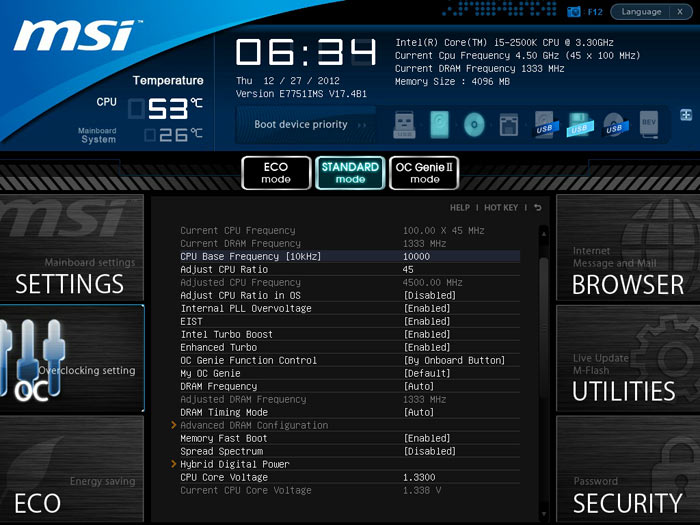

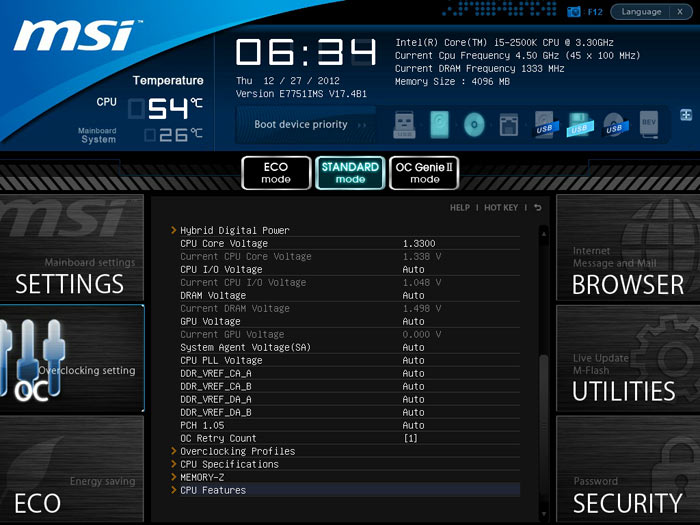

Функции разгона сосредоточены в разделе Overclocking:

Список функций разгона:

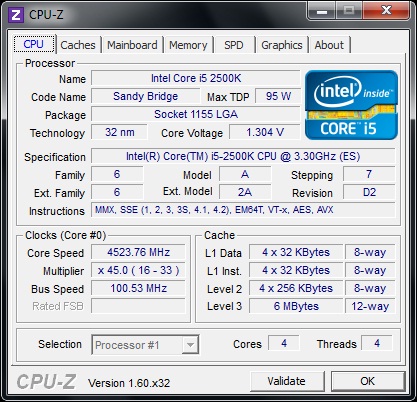

Теперь переходим к практическому разгону. С тестовым процессором серии К плата показала максимально возможный результат: стабильная работа на частоте 4,5 ГГц.

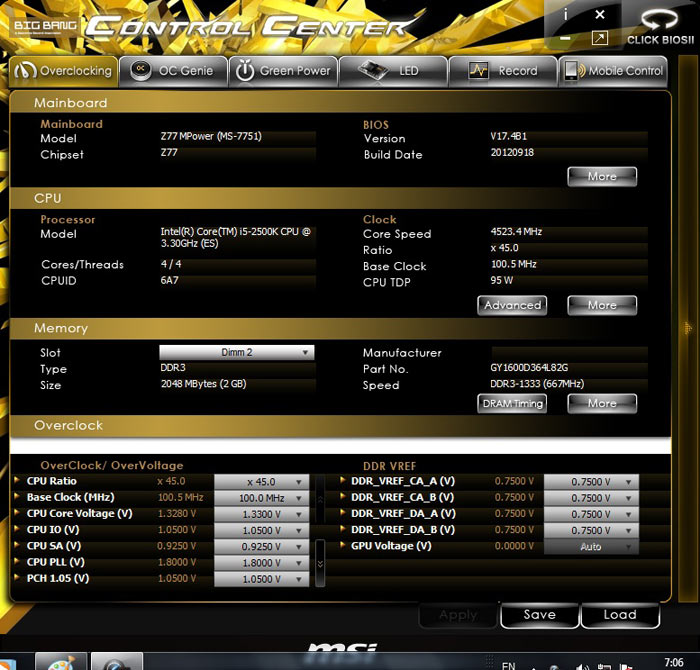

Продолжая тему разгона, еще раз отметим фирменную утилиту для оверклокинга Control Center:

Уделим пару слов и функции OC Genie, запуск которой осуществляется при помощи одноименной кнопки. Впрочем, эта функция не делает ничего гениального, а просто увеличивает множитель процессора до максимально возможного. Причем для процессора i5-2500К «максимально возможным» множителем программисты MSI посчитали 42, что дает результирующую частоту 4,2 ГГц.

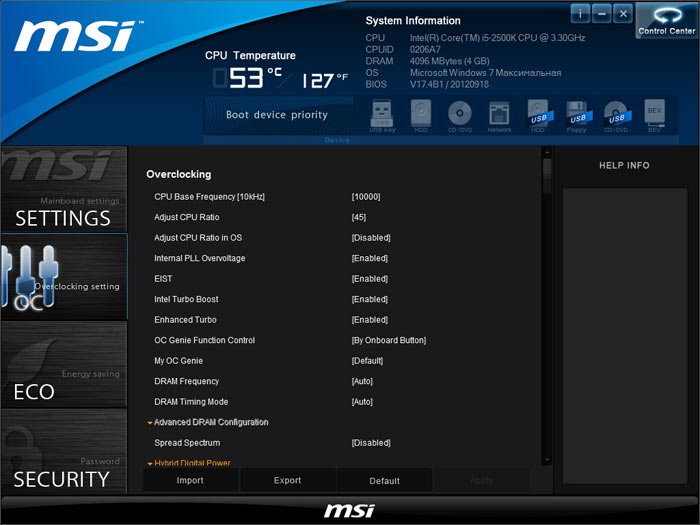

Далее отметим очень интересную утилиту Click BIOS 2, с внешне полностью повторяющую интерфейс одноименной оболочки BIOS.

Таким образом, пользователь может прямо из Windows внести необходимые коррективы в параметры разгона.

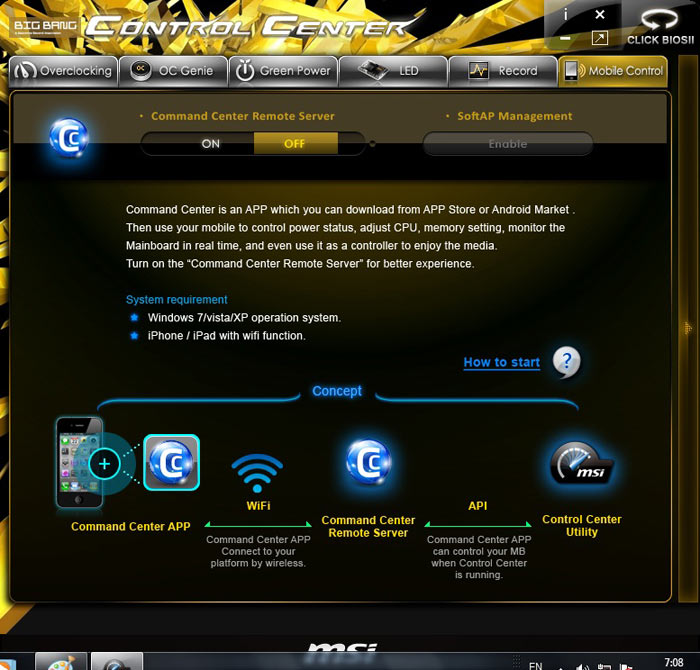

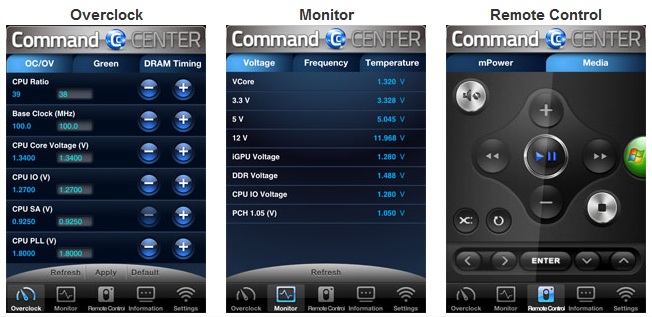

И наконец, обратим ваше внимание на совершенно новую утилиту Command Center, функциональность которой стала доступной благодаря поддержке платой беспроводной связи:

Имея на руках устройство на iOS или Android, пользователь может скачать упомянутую программку и управлять системой (а также получать обратную информацию) дистанционно:
