Экспресс-тест видеокарты ASUS GeForce GTX 780 Ti MATRIX Platinum

⇣ Содержание

Видеокарты под маркой MATRIX имеют двойное назначение. Во-первых, в этой серии ASUS выпускает адаптеры на базе топовых графических процессоров от AMD и NVIDIA, работающие на максимальных частотах, для чего отбираются наиболее качественные кристаллы GPU. Во-вторых, продукты MATRIX позиционируются как оборудование для экстремального разгона — достижения рекордов частоты и производительности под криогенным охлаждением.

На этот раз ASUS одновременно представила два адаптера MATRIX, основанные на конкурирующих GPU, в равной мере интересных как объект для профессионального оверклокинга, — AMD Hawaii и NVIDIA GK110. Radeon R9 290X в версии MATRIX мы оставим для будущих публикаций, а сегодня сосредоточимся на GTX 780 Ti MATRIX Platinum.

#Технические характеристики, комплект поставки, цена

GTX 780 Ti MATRIX изначально разогнан так, как и не снилось многим адаптерам референсного дизайна. Базовая частота GPU составляет 1006 МГц. Мы уже видели оверклокерские версии GeForce GTX 780, которые достигают этой отметки, но GTX 780 Ti — впервые. Стремление к частоте 1006 МГц понятно: на такой базовой частоте работал графический процессор GK104 в составе GeForce GTX 680. Когда GK110 также разогнан до 1006 МГц, разница между топовым и вторым по старшинству чипами в семействе Kepler наиболее заметна и целиком определяется конфигурацией вычислительных блоков, которых в GK110 вдвое больше почти во всех отделах GPU.

Микросхемы памяти работают на стандартной для GeForce GTX 780 Ti эффективной частоте 7000 МГц. GTX 780 Ti MATRIX также не отличается от эталонного дизайна набором видеовыходов: два порта DVI, полноформатные версии DisplayPort и HDMI.

 NVIDIA GeForce GTX 780 TiASUS GeForce GTX 780 Ti MATRIX Platinum
Основные компоненты
GPU GK110 GK110
Число транзисторов 7,1 млдр. 7,1 млдр.
Техпроцесс, нм 28 28
Тактовая частота GPU, МГц: Base Clock / Boost Clock 875/928 1006/1072
Потоковые процессоры 2880 2880
Текстурные блоки 240 240
ROPs 48 48
Видеопамять: тип, объем, Мбайт GDDR5, 3072 GDDR5, 3072
Тактовая частота памяти: реальная (эффективная), МГц 1750 (7000) 1750 (7000)
Ширина шины памяти, бит 384 384
Интерфейс PCI-Express 3.0 x16 PCI-Express 3.0 x16
Вывод изображения
Интерфейсы 1 х DL DVI-I,
1 x DL DVI-D,
1 x HDMI 1.4a,
1 x DisplayPort 1.2
1 х DL DVI-I,
1 x DL DVI-D,
1 x HDMI 1.4a,
1 x DisplayPort 1.2
Макс. разрешение VGA: 2048x1536,
DVI: 2560x1600,
HDMI: 4096х2160,
DP: 4096x2160
VGA: 2048x1536,
DVI: 2560x1600,
HDMI: 4096х2160,
DP: 4096x2160
Макс. потребляемая мощность, Вт 250 НД
Средняя розничная цена, руб. Нет данных

Комплект поставки, как свойственно продуктам для энтузиастов, минималистичен. В него входит диск с ПО, бумажная документация, переходники питания с двух шестиконтактных на один восьмиконтактный разъем и стикер Republic of Gamers для корпуса ПК.

О розничной цене GTX 780 Ti MATRIX пока нет данных. Кроме того, видеокарту не удалось найти даже в интернет-магазинах — как российских, так и зарубежных. Впрочем, следует ожидать, что MATRIX, как и другие продукты такого класса, не будет стоить дешево.

#Конструкция

Видеоадаптер выполнен в стандартном двухслотовом форм-факторе, но по площади плата гораздо больше референсного образца. Как следствие, в корпусе GTX 780 Ti MATRIX выступает далеко вперед от плоскости материнской платы.

Система охлаждения просто громадная. Радиатор обслуживается двумя вентиляторами типоразмера 120 мм, но крыльчатки имеют различную конструкцию. Одна совершенно стандартная, другая сочетает черты аксиального и радиального вентиляторов. Центральные ребра разгоняют воздух по сторонам от оси вращения, а периферические отправляют его вниз по направлению к радиатору.

С обратной стороны плата покрыта алюминиевой пластиной, которая выполняет защитную функцию и одновременно придает жесткость всей конструкции.

ASUS GeForce GTX 780 Ti MATRIX Platinum



NVIDIA GeForce GTX 780 Ti

В кожух системы охлаждения встроен цветной индикатор, который отражает вычислительную нагрузку на GPU.



ASUS GeForce GTX 780 Ti MATRIX Platinum



NVIDIA GeForce GTX 780 Ti

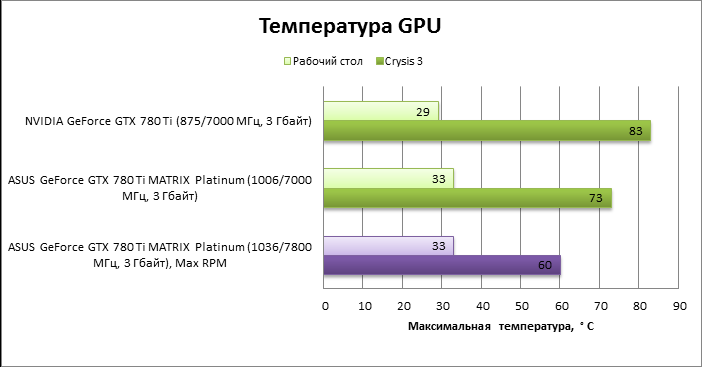

Массивный радиатор пронизан пятью тепловыми трубками различного диаметра: 10, 8 и 6 мм. Сплющенные и зачищенные до голой меди концы трубок образуют единое основание для отвода тепла от графического процессора. По сравнению с платами референсного дизайна, оснащенными турбинным кулером, GeForce GTX 780 Ti MATRIX должен быть втрое тише под нагрузкой и вместе с тем на 20% холоднее.



ASUS GeForce GTX 780 Ti MATRIX Platinum



NVIDIA GeForce GTX 780 Ti

Микросхемы памяти лишены дополнительного охлаждения, а для транзисторов системы питания карты предусмотрен отдельный небольшой радиатор.

ASUS GeForce GTX 780 Ti MATRIX Platinum

#Плата

Графический процессор и видеопамять пользуются 14-фазной системой питания, в которой 12 фаз выделены GPU и две — чипам памяти. Также еще одна фаза используется в схеме PLL.

В системе питания GTX 780 Ti MATRIX, подобно другим продуктам ASUS под марками MATRIX и DirectCU, используется высококачественная элементная база (конденсаторы, катушки индуктивности и полевые транзисторы), что обеспечивает повышенный запас стабильности при экстремальном разгоне и долгий срок жизни устройства.

ASUS GeForce GTX 780 Ti MATRIX Platinum

ASUS GeForce GTX 780 Ti MATRIX Platinum

NVIDIA GeForce GTX 780 Ti



NVIDIA GeForce GTX 780 Ti

В вырезе защитной пластины на задней поверхности PCB открывается группа контактных площадок для вольтмоддинга. Регулировке при помощи резисторов или функции VGA Hotwire, имеющейся на материнских платах ASUS серии ROG, поддается напряжение питания на GPU, чипах графической памяти и PLL.

Поскольку ASUS GTX 780 Ti MATRIX — это не просто быстрый вариант GeForce GTX 780 Ti, а потенциальный объект экстремального оверклокинга, печатная плата имеет несколько специфических элементов. Во-первых, для дополнительного питания используются два восьмиконтактных разъема вместо обычной для GTX 780 Ti комбинации шестиконтактного и восьмиконтактного разъемов, что вкупе с линиями питания в слоте PCI-E x16 обеспечивает карте резерв мощности в 375 Вт.

В дополнение к этому на плате распаян разъем Molex. Но он, скорее всего, предназначен для других целей, нежели питание GPU. А именно для функции Memory Defroster, которая заключается в прогреве платы в области чипов памяти. Это способствует стабильности при разгоне графического процессора под охлаждением от стакана с жидким азотом. Прогрев активируется миниатюрным переключателем на плате.

После такой экзотики неудивительно обнаружить на плате кнопку сброса адаптера в стандартные настройки частот и переключатель микросхем с двумя версиями BIOS, одна из которых предназначена для неограниченного разгона с экстремальным охлаждением.

Микросхемы памяти GDDR5 SDRAM производства SK Hynix работают на штатной эффективной частоте — 7 ГГц.
