Обзор материнской платы ASUS Maximus VIII Impact: интенсивное развитие

Одно из самых популярных семейств материнских плат для LGA1151-процессоров, ASUS Maximus VIII, продолжает разрастаться. На страницах нашего сайта вы уже могли прочитать обзор ASUS Maximus VIII Ranger, а в магазинах, помимо этой платы, можно встретить и других представительниц той же серии для энтузиастов: Maximus VIII Gene, Maximus VIII Hero и Maximus VIII Extreme. Но среди плат Maximus VIII есть не только обычные навороченные материнки для создания больших высокопроизводительных персональных компьютеров на процессорах Skylake. В ней появилось и стоящее особняком решение Maximus VIII Impact, которое, в отличие от прочих родственных материнок, предлагает упаковать вычислительную мощность, разгон и геймерские функции в небольшом объёме Mini-ITX-форм-фактора.

На самом деле Mini-ITX-платы, выходящие под эгидой марки Republic of Gamers, – не такая уж и новость, подобные решения выпускались и раньше для процессоров в исполнении LGA1150. Однако случай Maximus VIII Impact – особый. Дело в том, что процессоры поколения Haswell имели интегрированный стабилизатор питания, и поэтому с ними вполне можно было обойтись сравнительно простыми питающими схемами, что и позволяло нашпиговать плату передовыми характеристиками, не вылезая за пределы формата Mini-ITX. С появлением же процессоров Skylake сделать это стало существенно сложнее – теперь качественная LGA1151-материнка должна в первую очередь обладать мощными цепями питания, а они отъедают на текстолите драгоценное место. Но инженеры ASUS с честью ответили на этот вызов, и в итоге Maximus VIII Impact по богатству возможностей не уступила своим предшественницам, Maximus VII Impact и Maximus VI Impact.

С другой стороны, инженеры ASUS пошли уже проторённой дорожкой. Часть схем Maximus VIII Impact перенесена на дочерние платы, которых нынче целых пять. В ортогональную основной плате плоскость отправились схемы питания процессора и памяти, фирменная звуковая карта SupremeFX Impact III, контроллер беспроводной сети стандарта 802.11ac с поддержкой MU-MIMO и функциональный блок Impact Control III, объединяющий POST-контроллер и аппаратные возможности для разгона. В результате, если закрыть глаза на размер, из Maximus VIII Impact получилась вполне типичная платформа класса Republic of Gamers: по своему оснащению она превосходит многие полноразмерные материнские платы среднего уровня и в одном ряду с другими платами серии Maximus VIII смотрится вполне на равных.

⇡#Технические характеристики

Несмотря на размер, ASUS Maximus VIII Impact – вполне полноценная плата для процессоров Skylake, основанная на флагманском наборе логики Intel Z170. Она поддерживает полный набор LGA1151-CPU, включая оверклокерские модели, и ориентирована на использование скоростной DDR4 SDRAM. Кроме того, основанные на Maximus VIII Impact системы могут комплектоваться и высокоскоростной видеокартой с однослотовой или даже двухслотовой системой охлаждения.

То есть ASUS Maximus VIII Impact попала в класс продуктов Republic of Gamers совершенно заслужено. Хотя в силу размера на ней не нашлось места для широкого разнообразия слотов расширения и портов, по многим другим возможностям она превосходит даже Maximus VIII Hero, вплотную приближаясь к старшей Maximus VIII Extreme. Посудите сами: на рассматриваемой плате есть работающие через контроллер Intel Alpine Ridge новомодные USB 3.1-порты типов A и C, реализован очень редкий порт U.2, имеется беспроводной сетевой адаптер и высококачественная звуковая карта.

Собственно, это сказалось и на цене. Рекомендуемая стоимость ASUS Maximus VIII Impact установлена на отметке $250, то есть мы имеем дело с одной из самых дорогих материнок для Skylake. Соответственно, и целевая аудитория у неё — не массовые покупатели, а энтузиасты, желающие сделать из своего ПК нечто особенное. Особенное, но компактное.

Отличной иллюстрацией работы, проделанной инженерами ASUS, выступает схема разводки платы. Обратите внимание, насколько тесно на ней сдвинуты все основные компоненты: такую плотность размещения разъёмов и микросхем на обычных платах увидеть невозможно.

Впрочем, в дизайне Maximus VIII Impact инженеры постарались обойтись минимальным количеством дополнительных контроллеров. К обычному набору чипов (набор системной логики, сеть, звук) инженеры добавили лишь контроллер USB 3.1 и микросхемы, реализующие различные фирменные технологии. Более того, часть микросхем находится не на основной плате, а на дочерних картах.

⇡#Упаковка и комплектация

ASUS Maximus VIII Impact поставляется в коробке, которая по цветовому оформлению очень похожа на упаковки других плат Republic of Gamers, но при этом сильно удивляет своим размером. Тем не менее в небольшой коробке прекрасно помещается и материнка, и богатый набор дополнительных аксессуаров, которые уложены под платой в отдельном отсеке.

По традиции поверхности коробки оформлены очень информативно. На оборотной стороне приведён перечень спецификаций платы, а под откидной крышкой можно прочитать массу интересного о фирменных технологиях SupremeFX Impact III, Impact Power III, GameFirst, LANGuard, KeyBot II, о комплектных программах RAMCache и Overwolf и о том, какие плата предоставляет сетевые возможности.

Список принадлежностей, поставляющихся с платой, немало удивляет своей длиной. Приобретая ASUS Maximus VIII Impact, в дополнение к ней вы получите:

• руководство пользователя и диск с драйверами;
• заглушку для задней стенки корпуса (I/O shield);
• набор из четырёх кабелей SATA III;
• набор наклеек для маркировки кабелей внутри корпуса;
• три круглые наклейки с логотипом ASUS ROG и стикер ASUS ROG для передней панели корпуса;
• кабель-разветвитель для упрощения подключения кнопок и светодиодов корпуса;
• пластиковую накладку на процессор CPU Installation tool;
• двухдиапазонную 2T2R WiFi-антенну;
• дополнительный термодатчик на гибком кабеле;
• дочернюю плату FAN extension card для подключения к плате дополнительных вентиляторов.

Комплектация для маленькой платы очень богатая. Отдельно стоит обратить внимание на наличие в комплекте FAN extension card – дочерней платы, позволяющей подключить три дополнительных управляемых вентилятора и три дополнительных термодатчика. Надо сказать, что без этой дочерней платы ASUS Maximus VIII Impact обладала бы лишь парой разъёмов для вентиляторов, но FAN extension card решает эту проблему и делает возможным создание довольно-таки замысловатых систем охлаждения.

⇡#Дизайн и возможности

Внешне ASUS Maximus VIII Impact выполнена в духе новой стилистики серии ROG — в её оформлении использована чёрно-серая цветовая гамма с вкраплениями серебристых и красных элементов. В результате плата по-своему красива и узнаваема.

Обычно мы хвалим полноразмерных представительниц серии Maximus VIII не только за эффектный внешний вид, но и за грамотную компоновку, обеспечивающую при работе с платой определённый уровень комфорта. Однако с Mini-ITX всё не так просто. На материнских платах такого формата обычно удаётся разместить строго ограниченный набор слотов расширения. И Maximus VIII Impact оснащена лишь единственным слотом PCI Express 3.0 x16, который предназначен для установки графической карты. Никаких же иных возможностей для расширения функциональности Maximus VIII Impact не предполагается — вместо этого ASUS уделила немало внимания тому, чтобы максимум необходимого был сразу интегрирован на самой материнской плате.

Но даже несмотря на то, что Maximus VIII Impact не несёт на себе никаких дополнительных слотов, помимо PCI Express 3.0 x16, удобной и просторной компоновкой она похвастать не может. Разработчики явно пытались сделать так, чтобы Maximus VIII Impact нравилась энтузиастам и на этапе сборки компьютера, но добиться этого удалось лишь отчасти. Например, разъём LGA1151 отодвинут на ней к центру, чтобы на процессор можно было устанавливать массивные кулеры. Но на самом деле это помогло не слишком сильно. Всё портят дочерние платы, которые заперли процессорный разъём в своеобразные «тиски», оставив на LGA1151 и его окрестности лишь 10 см свободного пространства. В результате гарантированно влезают на Maximus VIII Impact лишь кулеры с 90-мм вентилятором.

Не получится также установить на плату и массивный башенный кулер, развернув его на 90 градусов, перпендикулярно слотам DIMM. Они тоже придвинуты к процессорному гнезду слишком близко. Поэтому наиболее правильным будет использовать с Maximus VIII Impact жидкостное охлаждение, пусть даже и замкнутого типа. Впрочем, исключения всё-таки возможны. Например, легендарный Noctua NH-D15 при условии использования невысоких модулей памяти на Maximus VIII Impact всё же влезает.

Кстати, при монтаже системы охлаждения, да и самой платы в корпусе, следует иметь в виду, что на её тыльной стороне имеется большое число различных электронных компонентов поверхностного монтажа, повредить которые – проще простого.

Впрочем, не стоит думать, что Maximus VIII Impact от всего перечисленного становится плохой. Совсем нет, ведь это – вынужденные жертвы, на которые разработчикам пришлось пойти для того, чтобы из Mini-ITX-платы получилась высокопроизводительная и богатая возможностями платформа. Чтобы убедиться в этом, достаточно посмотреть на то, какие задачи на Maximus VIII Impact решают дополнительные дочерние карты.

Например, силовая схема Impact Power III не влезла на саму плату и частично расположилась на жёстко припаянной к материнке дочерней карте не просто так, а из-за своей сложности, вызванной стремлением разработчиков к повышению качества питания. Применённая цифровая схема включает восьмифазный (шесть фаз – на CPU, две – на интегрированный GPU) конвертер питания процессора и двухфазный преобразователь питания для памяти. Собрана она из обычных для больших плат серии Maximus VIII высококачественных элементов: корпусных катушек индуктивности с сердечником из мелкодисперсного сплава, сборок IR3553 PowlRStage, состоящих из драйвера, двух МОП-транзисторов и диода Шоттки, и японских твердотельных конденсаторов с увеличенным сроком службы. При этом каждая фаза конвертера питания процессора рассчитана на токи до 40 А, а памяти – до 25 А. Тепло от дочерней платы Impact Power III отводится невысоким радиатором и теплорассеивающей пластиной, между которыми она зажата. В качестве термоинтерфейса применена теплопроводящая резина.

Стоит отметить, что для дополнительного контроля работы схем питания на Maximus VIII Impact имеются выделенные точки для измерения напряжений мультиметром. Правда, доступ к ним возможен только в том случае, если удалить с платы дочернюю карту с аналоговой частью звукового тракта – они спрятаны ровно под ней.

Всё это в сумме делает схему питания Maximus VIII Impact явно не хуже, чем на больших платах серии Maximus VIII. Причём особенно тщательно разработчики флагманской Mini-ITX-платы отнеслись к питанию памяти. Слотов для установки DDR4 DIMM на Maximus VIII Impact всего два, зато они могут потянуть модули с частотой до DDR4-4133, о чём ASUS с гордостью сообщает в спецификациях. Столь же широкой совместимостью с оверклокерской DDR4 может похвастать лишь самая старшая Maximus VIII Extreme.

На отдельную дочернюю плату на Maximus VIII Impact вынесена и аналоговая часть звукового тракта. Эта плата носит собственное название SupremeFX Impact III, а к материнской плате подсоединяется посредством проприетарного разъёма. Иными словами, если в аналоговом звуке вы не нуждаетесь, то эту плату можно снять, но установить вместо неё что-то иное всё равно не получится.

Если же говорить об устройстве SupremeFX Impact III, то её реализация в виде отдельной карты не случайна. Как и на любой другой материнке серии ROG, звуковая схема на Maximus VIII Impact имеет особый дизайн, и разместить её на Mini-ITX-плате было попросту невозможно. SupremeFX Impact III представляет собой построенную на базе восьмиканального кодека Realtek ALC1150 аналоговую схему, в которой применён дополнительный ЦАП ESS Sabre ES9023P, усилитель TI RС4580, отдельный усилитель для правильной подстройки импеданса под наушники, выделенный генератор частоты, «тихое» реле компании NEC и специальные электролитические конденсаторы Nichicon. Всё это позволяет обеспечивать хорошее качество аналогового звука и совместимость с высокоомными наушниками. От электромагнитных наводок плата SupremeFX Impact III полностью защищена экранирующим кожухом.

Есть у SupremeFX Impact III и совсем уникальное свойство. Она выводит на заднюю панель платы три аналоговых аудиоразъёма, которые подсвечиваются изнутри светодиодами разных цветов, что, по замыслу конструкторов платы, должно упростить поиск нужного гнезда при подключении к ним каких-либо устройств.

Третья дочерняя карта, FAN Extension card, наделяет Maximus VIII Impact расширенными возможностями по аппаратному мониторингу и управлению вентиляторами. Дело в том, что на самой плате, как и на большинстве Mini-ITX-альтернатив, имеется лишь два разъёма для подключения вентиляторов и три точки контроля температур. FAN Extension card же добавляет к этому списку три дополнительных разъёма для подключения вентиляторов и три разъёма для включения термодатчиков. Причём все эти разъёмы прекрасно интегрируются в общую схему аппаратного мониторинга. В частности, обороты вентиляторов не только контролируются, но и управляются в зависимости от показаний температурных датчиков.

Удобство FAN Extension card заключается ещё и в том, что эта карта не имеет жёсткой привязки к какому-либо местоположению на материнке. Она соединяется с ней гибким кабелем и может быть размещена в произвольном месте корпуса. Кстати, учитывая богатые возможности Maximus VIII Impact в части контроля температур, отдельное спасибо в адрес конструкторов нужно сказать за то, что внутри процессорного гнезда на плате имеется сквозное отверстие, которое позволяет легко разместить один из дополнительных термодатчиков непосредственно под брюхом у CPU.

Ещё две дополнительные дочерние карты, коими укомплектована Maximus VIII Impact, легко обнаружить при взгляде на заднюю панель платы. Во-первых, это беспроводной адаптер Qualcomm Atheros QCNFA34AC на базе контроллера Rivet Networks Killer Wireless-AC 1525. Эта плата поддерживает беспроводные стандарты 802.11a/b/g/n/ac и оба диапазона 2,4/5 ГГц, обеспечивая скорость передачи данных до 867 Мбит/с. Но особенно интересен беспроводной адаптер тем, что установлен он в специально выделенный слот M.2 с одной заведённой на него линией PCI Express и портом USB 3.0 (да-да, стандарт M.2 позволяет и такое использование).

Во-вторых, значительное место на задней панели затребовала под себя карта Impact Control III, благодаря которой Maximus VIII Impact становится не просто компактной платформой с богатыми возможностями, а хорошо оснащённым полигоном для всевозможных оверклокерских экспериментов. Impact Control III выводит на заднюю панель платы индикатор POST-кодов и четыре аппаратные кнопки: Start, Reset, Clear CMOS и BIOS FlashBack. Попутно стоит отметить также и наличие на рассматриваемой плате перемычек, необходимых для экспериментов с применением жидкого азота: Slow Mode и LN2 Mode.

Иными словами, Maximus VIII Impact входит в серию ROG отнюдь не по формальным признакам. Это не просто «навороченная» плата, а решение, подходящее для серьёзного оверклокерского применения. Поэтому совершенно неудивительно, что среди прочего на Maximus VIII Impact нашлось место для фирменных асусовских контроллеров TPU и iROG, которые отвечают за большинство функций, делающих платы этой серии столь удобными для оверклокеров, – за управление напряжениями и их мониторинг.

То, что Maximus VIII Impact не похожа на любую другую Mini-ITX-материнскую плату, находит отражение не только в её расширенных возможностях, востребованных энтузиастами. В то время как компактные платы обычно предполагают, что система на их основе будет, скорее всего, довольствоваться интегрированным в процессор графическим ядром, Maximus VIII Impact продвигает совершенно противоположную концепцию. Набор мониторных выводов на этой плате включает лишь единственный порт HDMI 1.4b, то есть подключить к интегрированному в процессор GPU можно только один монитор, причём без поддержки разрешения 4K@60 Hz. Соответственно, Maximus VIII Impact – это плата для работы в первую очередь со внешней видеокартой, установленной в имеющийся на ней слот PCIe 3.0 x16. Слот этот, кстати, предусмотрительно выдвинут на кромку платы, поэтому никаких проблем с установкой в него видеокарт с крупной системой охлаждения быть не должно.

Отсутствие других мониторных выводов можно списать на то, что выходы и кнопки дочерних плат Impact Control III, SupremeFX Impact III и Wi-Fi-адаптера отъедают много места. Выбирая же между DVI или DisplayPort и портами USB, инженеры ASUS предпочли последние. Поэтому на задней панели имеется сразу четыре порта USB 3.0 (синего цвета) и два порта USB 3.1 (красного цвета), выполненных в виде разъёмов разных типов – Type A и Type C. Порты USB 3.0 работают через чипсет, а USB 3.1 – реализованы с использованием дополнительного контроллера Intel Alpine Ridge.

Кстати, благодаря интеловскому контроллеру порты USB 3.1 на Maximus VIII Impact работают лучше, чем на других платах, где применяется чип ASMedia ASM1142: они могут развивать максимальную пропускную способность в 10 Мбит/с даже при одновременном использовании. Порты USB 3.0 на задней панели платы, кстати, тоже непростые. Один из них поддерживает функцию USB FlashBack, позволяющую обновление прошивки BIOS без установки в плату процессора и памяти, а ещё один усилен дополнительным контроллером KeyBot, расширяющим функциональность подключённой к нему клавиатуры за счёт добавления поддержки макросов.

Помимо уже упомянутого списка портов, на задней панели платы можно также найти оптический S/P-DIF-выход и неизменный гигабитный проводной сетевой интерфейс. Он работает через интеловский контроллер I219-V, усиленный программным средством GameFirst, которое обеспечивает шейпинг трафика с приданием высокого приоритета игровым пакетам. Следует заметить, что портов PS/2 для мыши или клавиатуры на рассматриваемой плате не предусмотрено, несмотря на то, что она относится к числу моделей, ориентированных на геймеров.

Поскольку ASUS Maximus VIII Impact – это всё-таки компактная материнская плата, большого количества дополнительных контроллеров, как на старших моделях плат в линейке Maximus VIII, на ней нет и быть не может – для них банально не нашлось места. Поэтому не стоит удивляться, что на Maximus VIII Impact есть только один игольчатый разъём для включения пары дополнительных портов USB 3.0, а количество SATA-портов ограничено лишь четырьмя штуками. Но, несмотря на уменьшенное число SATA-портов, все они поддерживают создание RAID-массивов уровня 0, 1, 5 и 10.

К великому сожалению, слота M.2 на ASUS Maximus VIII Impact нет – а он явно бы не помешал при сборке высокопроизводительной системы. Вместо него есть некая компенсация – порт U.2 с выведенным на него интерфейсом PCIe 3.0 x4.

Конечно, из накопителей, использующих такое подключение, на рынке представлен лишь Intel SSD 750, но теоретически в природе существуют переходники, позволяющие конвертировать U.2 в M.2, поэтому возможность установить в Maximus VIII Impact высокопроизводительный M.2 SSD вроде Samsung 950 Pro всё-таки есть.

⇡#UEFI BIOS

Материнские платы компании ASUS последних поколений имеют хорошо проработанный и стабильный UEFI BIOS, который постоянно развивается и дорабатывается. Maximus VIII Impact – не исключение: прошивки для неё выходят регулярно, имеющиеся ошибки оперативно исправляются, а стабильность работы увеличивается. Мы проводили тестирования Maximus VIII Impact с версией BIOS 1202 — и она оставила после себя исключительно положительное впечатление своей стабильной и предсказуемой работой.

С выходом процессоров Skylake и наборов логики сотой серии UEFI BIOS плат ASUS несколько изменился, но общая структура и внешний вид оболочки остались такими же, как и были раньше. Оверклокеров встречает характерная для плат серии ROG чёрно-красная цветовая гамма с использованием белых и жёлтых шрифтов, вверху экрана располагается главное меню, каждая опция снабжена отображаемой в нижней части экрана подсказкой, а в правой части экрана находится информационная панель с описанием текущего состояния системы.

Стоит отметить, что роль стартовой страницы UEFI BIOS у плат серии Maximus VIII выполняет раздел Main. Предназначенный же для менее опытных пользователей упрощённый режим настройки EZMode тоже присутствует, но он второстепенен. Для обращения к нему требуется дополнительное действие – нажатие функциональной клавиши F7.

Основной же интерес для целевой аудитории платы ASUS Maximus VIII Impact представляет раздел Extreme Tweaker, где воедино собраны все основные настройки, задающие базовую конфигурацию процессора и памяти.

Мы уже знакомились с UEFI BIOS материнской платы Maximus VIII Ranger, и те возможности, которые мы обнаружили у Maximus VIII Impact, оказались очень похожи. Так, технология ASUS PRO Clock и новая схема формирования частоты для шины PCI Express дают простой доступ к полному и непрерывному диапазону частот BCLK от 40 до 650 МГц без необходимости какой-то дополнительной подстройки. Число доступных делителей для частоты памяти увеличилось, и теперь задание её режима работы допускается с высокой дискретностью. Серьёзно отодвинулся и максимальный режим, который можно выставить для модулей памяти без изменения BCLK: здесь это DDR4-4266. Ввиду того, что процессорный конвертер питания в Skylake вновь вернулся на плату, изменения коснулись и настроек схемы питания DIGI+ VRM. Самое главное из них – функция CPU Load-line Calibration с восемью уровнями противодействия падению напряжения под нагрузкой вновь обрела своё значение при оверклокерских экспериментах.

Ниже мы приводим набор скриншотов UEFI BIOS раздела Extreme Tweaker – главного «центра управления» платой, в котором проводит время большинство пользователей платформ серии ROG.

Удивительно, но число настроек, которые может предложить пользователю в разделе Extreme Tweaker миниатюрная материнская плата ASUS Maximus VIII Impact, даже больше, чем мы видели у полноразмерной Maximus VIII Ranger. И это вновь подводит нас к тому, что Maximus VIII Impact – весьма продвинутая оверклокерская платформа.

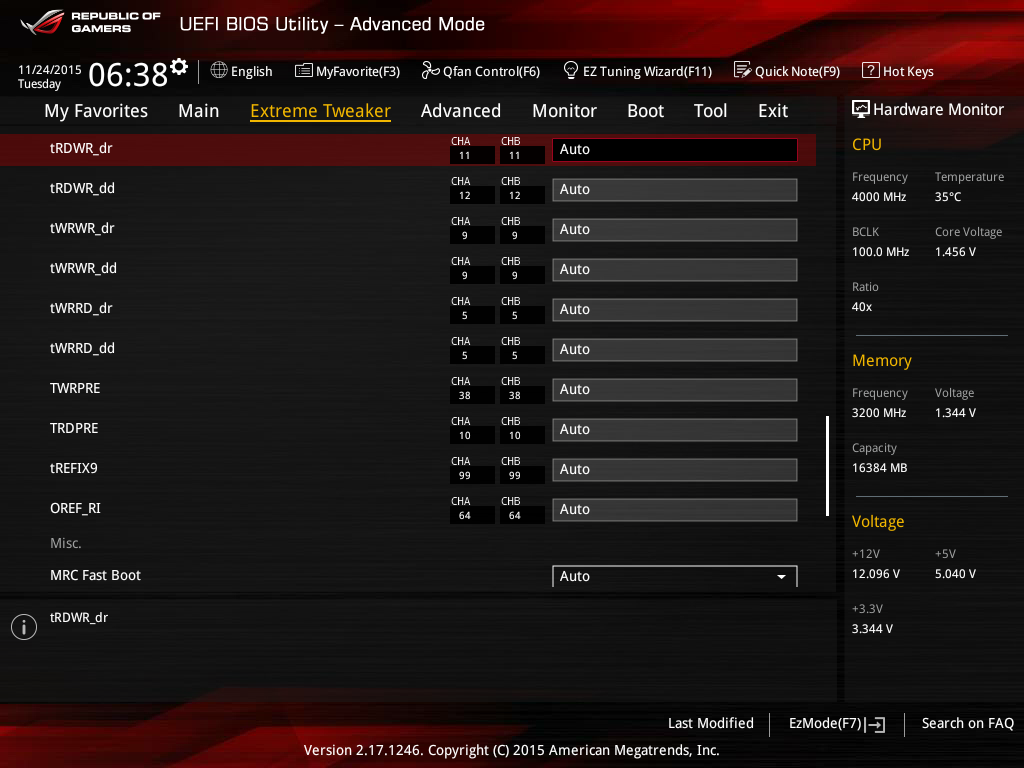

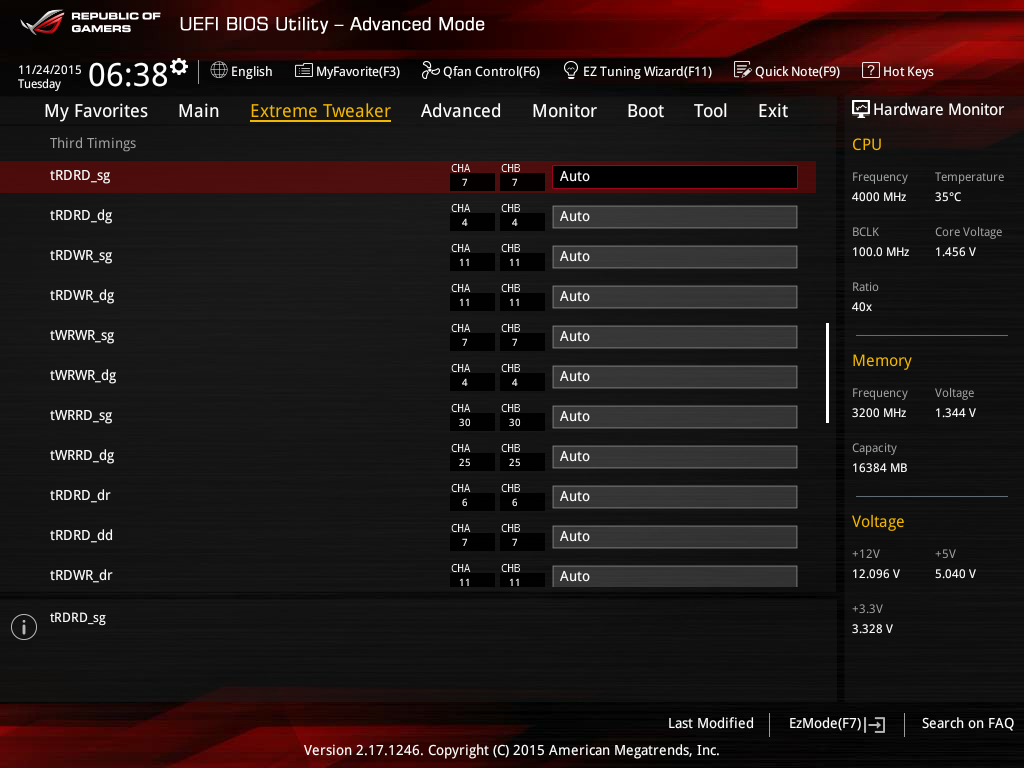

Настройки задержек памяти у Maximus VIII Impact в разделе Extreme Tweaker вынесены в отдельное подменю.

Помимо прямого изменения основных и второстепенных таймингов, здесь есть возможность выбора готовых предустановленных профилей для распространённых модулей DDR4 SDRAM. Разных вариантов конфигурации предусмотрено очень много, и подходящий можно найти практически для любого комплекта модулей, в том числе и для обычных, неоверклокерских планок памяти.

Подраздел Tweaker’s Paradise содержит параметры тонкой подстройки системы.

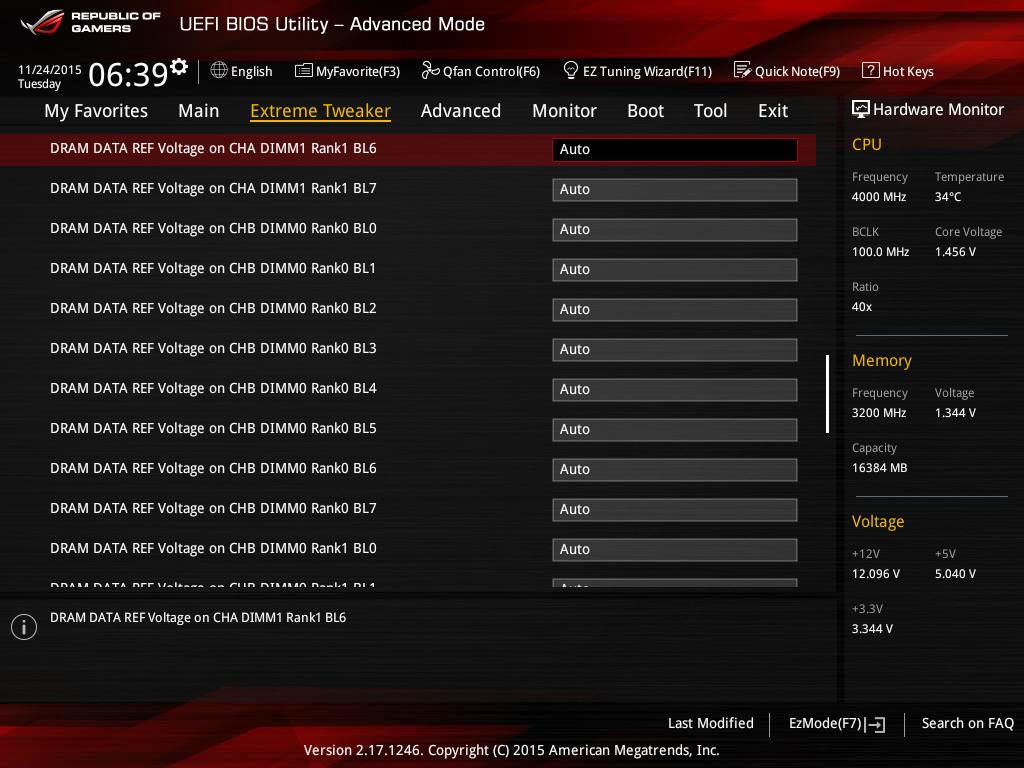

Диапазон питающих напряжений для различных компонентов системы традиционно очень широк. Подробности можно почерпнуть из следующей таблицы.

Отдельно стоит сказать о том, что пользователь может выбрать один из нескольких режимов управления напряжением на процессоре, в том числе Manual, при котором значения устанавливаются в явном виде, Offset, когда задаётся прирост к номинальной величине, и Adaptive, сочетающий возможности двух предыдущих методов.

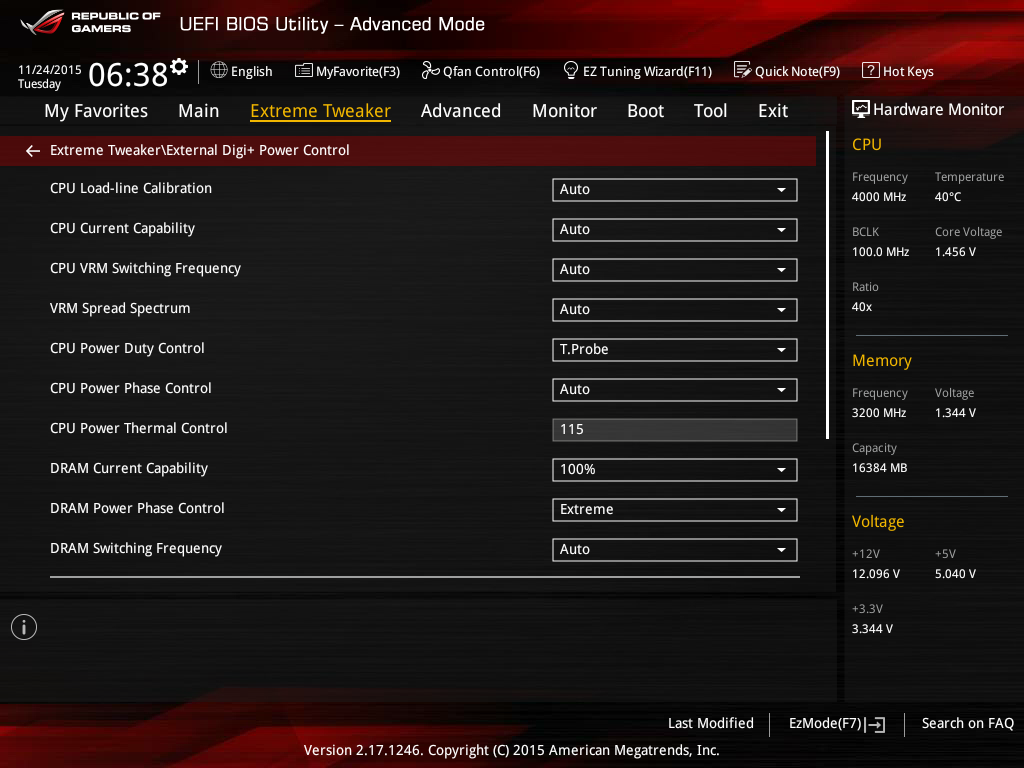

Говоря о возможностях настройки цифровой схемы питания, следует добавить, что она поддерживает восемь уровней Load-line Calibration – противодействия падению напряжения при росте тока. Конфигурирование этого параметра, а также установка частоты переключения фаз выполняется на отдельной странице UEFI BIOS – DIGI+ VRM.

Стоит подчеркнуть, что Maximus VIII Impact выделяется гибкими возможностями конфигурирования конвертера питания памяти, которых мы не видели у Maximus VIII Ranger.

Настройки энергосберегающих процессорных технологий вынесены в специальный подраздел Internal CPU Power Management.

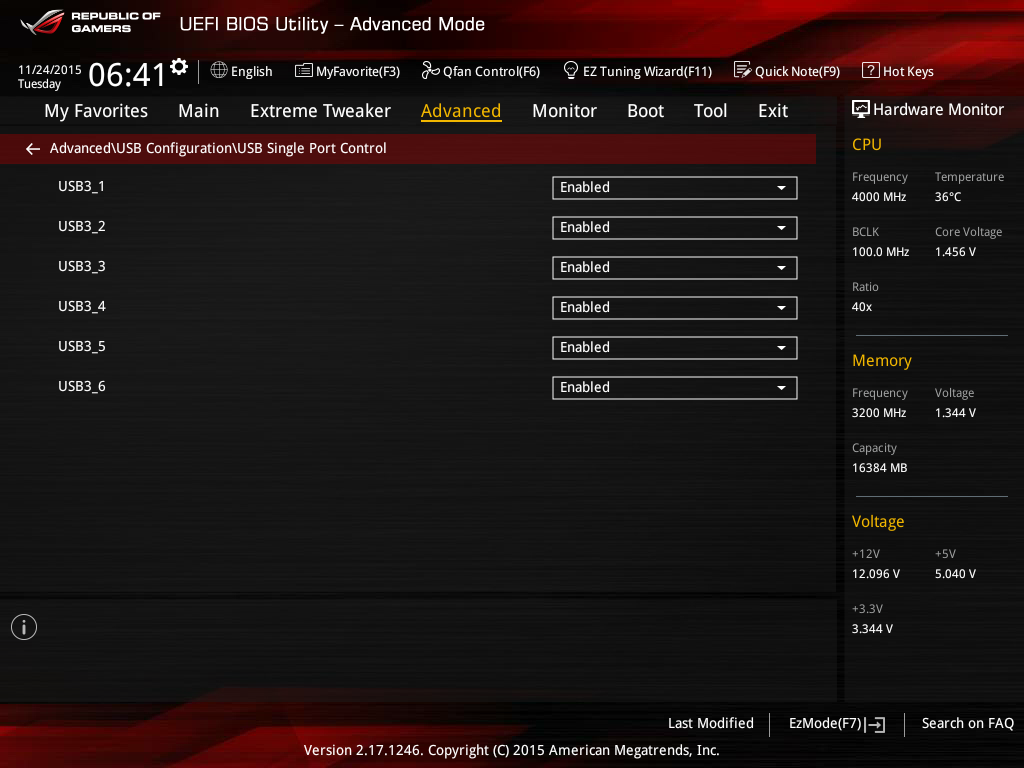

Поскольку BIOS материнских плат ASUS похожи друг на друга, мы не будем в очередной раз подробно рассматривать все возможности, а просто предлагаем ознакомиться со следующей галереей, где мы собрали полную подшивку скриншотов основных страниц UEFI BIOS материнской платы ASUS Maximus VIII Impact.


Смотреть все изображения (63)































































Смотреть все
изображения (63)

Кстати, говоря о программной поддержке ASUS Maximus VIII Impact, хочется напомнить и о выдающемся комплекте утилит Dual Intelligent Processors 5, который прилагается к любой плате семейства ROG. Благодаря ему конфигурирование базовых параметров процессора и памяти возможно не только посредством UEFI BIOS, но и через наглядный графический интерфейс из среды операционной системы Windows.

Материнские платы серии ROG к тому же комплектуются и дополнительными программно-аппаратными средствами, среди которых следует отметить функцию Key Bot II, позволяющую обслуживать клавиатурные сокращения, и утилиту RAMCache для ускорения дисковых операций посредством их кеширования в оперативной памяти. Эти и другие программы, хорошо знакомые энтузиастам по большим платам Maximus VIII, прекрасно работают и с маленькой ASUS Maximus VIII Impact.

⇡#Разгон

ASUS Maximus VIII Impact – компактная материнская плата в формате Mini-ITX, и зачастую размер таких решений накладывает на разгон какие-либо ограничения. Однако инженеры ASUS старались всеми силами эти ограничения обойти, и им это неплохо удалось. Фактически можно говорить о том, что по оверклокерским возможностям Maximus VIII Impact не уступает большим платам семейства ROG. Причём её вполне корректно сравнивать даже не с Maximus VIII Ranger, а с более дорогими Hero или Extreme, хотя бы потому, что на Impact реализован мощный двухканальный стабилизатор питания памяти. Единственной заметной сложностью, с которой придётся столкнуться оверклокерам, выбравшим в качестве платформы для своих экспериментов именно Maximus VIII Impact, станет лишь ограничение на габариты процессорной системы охлаждения, о котором мы говорили выше.

Дабы не оставлять все утверждения о разгонном потенциале ASUS Maximus VIII Impact голословными, мы провели ряд испытаний, в рамках которых попытались разогнать имеющийся в нашей лаборатории скальпированный процессор Core i7-6700K. Также в тестовой системе был использован оверклокерский комплект DDR4-3200-памяти Corsair Vengeance LPX CMK16GX4M2B3200C16R и видеокарта NVIDIA GeForce GTX 980 Ti. Для отвода тепла от процессора в процессе экспериментов нам пришлось воспользоваться мощным двухбашенным воздушным кулером Noctua NH-D15, который, в отличие от обычно применяемой нами односекционной башни Noctua NH-U14S, поместился на Maximus VIII Impact без каких-либо проблем. Здесь на руку сыграло то, что модули памяти Corsair Vengeance LPX оснащаются низкими радиаторами.

Решения серии ROG отличаются от обычных плат компании ASUS тем, что их UEFI BIOS снабжён предустановленными профилями настроек, позволяющих сразу выбрать для процессора и памяти разогнанные режимы. Не исключение и Maximus VIII Impact. Как и другие платы ASUS, она в полной мере поддерживает технологию автоматического разгона TPU, а в её UEFI BIOS имеется мастер EZ Tuning Wizard. Однако наибольший интерес представляет уникальный, заранее запрограммированный профиль Gamer’s OC Profile – он содержит настройки для разгона процессора до 4,5 ГГц с дополнительным увеличением частоты до 4,8 ГГц при невысокой нагрузке. Именно с его применения мы и начали проверку оверклокерских возможностей.

Помимо увеличения частоты процессора изменением множителя, этот профиль включает XMP для памяти и устанавливает на CPU напряжение в 1,425 В, попутно активируя настройку CPU Load-line Calibration, которая переводится в состояние Level 7.

Тесты на стабильность в таком состоянии были пройдены без каких-либо осложнений, а максимальная температура процессора при запуске LinX 0.6.5 не превышала 75 градусов. Однако следует иметь в виду, что реальное напряжение на процессорных ядрах поднималось до 1,472 В, что является результатом чрезмерно агрессивной работы функции CPU Load-line Calibration.

Запрограммированный в профиле Gamer’s OC Profile разгон не является оптимальным не только из-за завышения напряжения. Как мы знаем, используемый нами процессор вполне способен работать и на более высокой частоте, которую можно раскрыть исключительно ручными настройками. Поэтому во второй части экспериментов мы разгоняли Core i7-6700K без участия каких-либо имеющихся у платы помощников. И такие тесты подтвердили: ASUS Maximus VIII Impact – отличная платформа для разгона. С её помощью мы смогли без потери стабильности достичь частоты 4,7 ГГц, что для нашего экземпляра CPU является отличным результатом.

Однако в процессе разгона выяснилось, что стабилизатор питания процессора на Maximus VIII Impact откалиброван совсем не так точно, как на других побывавших в нашей лаборатории платах. На них для поддержания заранее заданного постоянного напряжения на CPU было достаточно установить CPU Load-line Calibration в положение Level 4. Но у Maximus VIII Impact установка Level 4 от просадок питающего напряжения совсем не спасает. Если же прибегать к более сильному уровню противодействия, то плата, напротив, начинает сильно завышать напряжение на CPU даже без какой-либо нагрузки.

Для решения этой проблемы в наших экспериментах опция CPU Load-line Calibration была установлена в положение Level 6 – такой выбор позволяет избежать заметных просадок. А вот базовую настройку CPU Core Voltage Override пришлось занизить до 1,445 В при необходимом для нашего процессора на частоте 4,7 ГГц напряжении 1,46 В. Однако такое принудительное занижение компенсировалось завышением за счёт CPU Load-line Calibration, и в итоге плата выдавала на CPU нечто похожее на требуемые 1,46 В: либо 1,456 В, либо 1,472 В в зависимости от нагрузки.

Надо сказать, такое поведение, не позволяющее получить на процессоре стабильное напряжение ни при каких вариантах CPU Load-line Calibration, – очень заметный недостаток Maximus VIII Impact. Реальное процессорное напряжение не только оказывается не соответствующим выбранным в UEFI BIOS значениям, оно ещё и плавает, понижаясь или повышаясь под нагрузкой в зависимости от того, какой уровень противодействия падению напряжения выбран в UEFI BIOS. И это, естественно, в каких-то ситуациях это может отрицательно сказаться на результатах разгона.

Несмотря на выявленную проблему, тесты стабильности при разгоне до 4,7 ГГц нашего образца Core i7-6700K прошли без каких-либо затруднений, а максимальная температура процессора не превысила 76 градусов. Не слишком нагревалась и сама плата. По данным собственного мониторинга, её температура не выходила за пределы 37 градусов, а измеренная пирометром температура радиатора конвертера питания при максимальной нагрузке на процессор достигала 65 градусов.

Наличие на Maximus VIII Impact усиленного стабилизатора питания памяти и обещания производителя стабильной работы платы со сверхскоростными модулями подвигли нас и на проведение отдельных опытов по разгону DDR4 SDRAM. Как оказалось, используемый нами комплект Corsair Vengeance LPX CMK16GX4M2B3200C16R нетрудно заставить работать и в режиме DDR4-3466. Для этого достаточно увеличить их напряжение питания до 1,5 В.

При таком разгоне памяти никаких проблем действительно выявлено не было. Отдельно же хочется отметить, что даже серьёзное превышение напряжения на слотах DIMM не привело ни к какому дополнительному нагреву ни самих модулей памяти, ни схемы Impact Power III. Однако сам процессор, работая с более быстрой памятью, увеличивает своё тепловыделение. Отчасти это связано с тем, что задействование скоростных модулей DDR4 SDRAM требует повышения напряжений V_CCIO и на системном агенте.

⇡#Описание тестовых систем и методики тестирования

В разделе тестирования производительности мы решили проверить, как соотносится быстродействие платформы, построенной на рассматриваемой материнской плате ASUS Maximus VIII Impact, со скоростными показателями похожих конфигураций, базирующихся на платах компании ASUS других серий. На момент проведения тестирования в лаборатории оказались ASUS Z170 Pro Gaming, ASUS Z170-Deluxe и ASUS Maximus VIII Ranger, и именно с ними и была сопоставлена рассматриваемая материнка серии ROG. Чтобы получить результаты, в полной мере отвечающие интересам энтузиастов, сравнение производительности было выполнено с процессором Core i7-6700K, работающим на повышенной до 4,7 ГГц частоте с настройками, подробно описанными в предыдущем разделе.

Тестовые системы были сформированы из следующего набора комплектующих:

• Процессор: Intel Core i7-6700K (Skylake, 4 ядра + HT, 8 Мбайт L3), разогнан до 4,7 ГГц.
• Процессорный кулер: Noctua NH-D15.
• Материнские платы:
  • ASUS Maximus VIII Impact (LGA1151, Intel Z170);
  • ASUS Maximus VIII Ranger (LGA1151, Intel Z170);
  • ASUS Z170-Deluxe (LGA1151, Intel Z170);
  • ASUS Z170 Pro Gaming (LGA1151, Intel Z170).
• Память: 2 × 8 Гбайт DDR4-3200 SDRAM, 16-18-18-36 (Corsair Vengeance LPX CMK16GX4M2B3200C16R).
• Видеокарта: NVIDIA GeForce GTX 980 Ti (6 Гбайт/384-бит GDDR5, 1000-1076/7010 МГц).
• Дисковая подсистема: Kingston HyperX Savage 480 GB (SHSS37A/480G).
• Блок питания: Corsair RM850i (80 Plus Gold, 850 Вт).

Тестирование выполнялось в операционной системе Microsoft Windows 10 Enterprise Build 10240 с использованием следующего комплекта драйверов:

• Intel Chipset Driver 10.1.1.8;
• Intel Management Engine Interface Driver 11.0.0.1157;
• NVIDIA GeForce 355.98 Driver.

⇡#Описание использовавшихся для измерения производительности инструментов:

Бенчмарки:

• BAPCo SYSmark 2014 ver 1.5 – тестирование в сценариях Office Productivity (офисная работа: подготовка текстов, обработка электронных таблиц, работа с электронной почтой и посещение интернет-сайтов), Media Creation (работа над мультимедийным контентом — создание рекламного ролика с использованием предварительно отснятых цифровых изображений и видео) и Data/Financial Analysis (статистический анализ и прогнозирование инвестиций на основе некой финансовой модели).

Приложения:

• Adobe Photoshop CC 2015 — тестирование производительности при обработке графических изображений. Измеряется среднее время выполнения тестового скрипта, представляющего собой творчески переработанный Retouch Artists Photoshop Speed Test, который включает типичную обработку четырёх 24-мегапиксельных изображений, сделанных цифровой камерой.
• Blender 2.75a – тестирование скорости финального рендеринга в одном из популярных свободных пакетов для создания трёхмерной графики. Измеряется продолжительность построения финальной модели из Blender Cycles Benchmark rev4.
• WinRAR 5.30 — тестирование скорости архивации. Измеряется время, затрачиваемое архиватором на сжатие директории с различными файлами общим объёмом 1,7 Гбайт. Используется максимальная степень компрессии.
• x265 1.7+357 8bpp — тестирование скорости транскодирования видео в перспективный формат H.265/HEVC. Для оценки производительности используется Для оценки производительности используется исходный 1080p@50FPS AVC-видеофайл, имеющий битрейт около 30 Мбит/с.

Игры:

• Grand Theft Auto V. Настройки для разрешения 1920 × 1080: DirectX Version = DirectX 11, FXAA = Off, MSAA = x4, NVIDIA TXAA = Off, Population Density = Maximum, Population Variety = Maximum, Distance Scaling = Maximum, Texture Quality = Very High, Shader Quality = Very High, Shadow Quality = Very High, Reflection Quality = Ultra, Reflection MSAA = x4, Water Quality = Very High, Particles Quality = Very High, Grass Quality = Ultra, Soft Shadow = Softest, Post FX = Ultra, In-Game Depth Of Field Effects = On, Anisotropic Filtering = x16, Ambient Occlusion = High, Tessellation = Very High, Long Shadows = On, High Resolution Shadows = On, High Detail Streaming While Flying = On, Extended Distance Scaling = Maximum, Extended Shadows Distance = Maximum.
• Thief. Настройки для разрешения 1920 × 1080: Texture Quality = Very High, Shadow Quality = Very High, Depth-of-field Quality = High, Texture Filtering Quality = 8x Anisotropic, SSAA = High, Screenspace Reflections = On, Parallax Occlusion Mapping = On, FXAA = On, Contact Hardening Shadows = On, Tessellation = On, Image-based Reflection = On.
• Total War: Attila. Настройки для разрешения 1920 × 1080: Maximum Quality.

⇡#Производительность

Комплексные бенчмарки:

Ресурсоёмкие приложения:

Игры:

Результаты тестирования показывают, что ASUS Maximus VIII Impact не имеет никаких проблем с правильным конфигурированием системы. Производительность, которую обеспечивает эта плата, аналогична производительности полноразмерных материнок, основанных на наборе логики Intel Z170. И это ещё раз подтверждает отличное качество исполнения новинки и удачно проведённую оптимизацию кода BIOS.

⇡#Энергопотребление

В чём же ASUS Maximus VIII Impact может отличаться от конкурирующих плат сильнее, чем в производительности, так это в энергопотреблении. Реализованные на ней силовые схемы уникальны, поэтому эффективность преобразователей питания нужно проверять отдельно.

Используемый нами в тестовой системе новый цифровой блок питания Corsair RM850i позволяет осуществлять мониторинг потребляемой и выдаваемой электрической мощности, чем мы и пользуемся для измерений. На следующем ниже графике приводится полное потребление систем (без монитора), измеренное «после» блока питания и представляющее собой сумму энергопотребления всех задействованных в системе компонентов. КПД самого блока питания в данном случае не учитывается. Во время измерений нагрузка создавалась утилитой LinX 0.6.5 с объёмом задачи, задействующим всю доступную оперативную память.

В состоянии простоя ASUS Maximus VIII Impact демонстрирует низкое потребление, характерное для плат с качественно реализованной схемой питания. Очевидно, что она полностью поддерживает все процессорные энергосберегающие технологии, а КПД Impact Power III хорош даже при невысоких электрических нагрузках.

При максимальной процессорной нагрузке картина иная. Здесь эффективность ASUS Maximus VIII Impact оказывается хуже, чем у других плат. Очевидно, что её конвертер питания всё-таки уступает схемам, реализованным на полноразмерных платах. Впрочем, ничего криминального в наблюдаемых отличиях нет, и Maximus VIII Impact вполне можно использовать даже при экстремальном разгоне процессора, тем более что её силовая схема основана на ШИМ-контроллере ASP14051, который применяется ASUS исключительно во флагманских продуктах.

⇡#Выводы

Цель, которую преследовали инженеры ASUS при разработке своей миниатюрной платы семейства Republic of Gamers, хорошо понятна. Эта плата должна была предоставить возможности, свойственные полноценной оверклокерской LGA1151-платформе, в компактном продукте форм-фактора Mini-ITX. И поставленная задача была решена, причём очень неплохо. И хотя поверить в то, что миниатюрная материнская плата размером 17 на 17 см может стать отличной базой для разгона, в том числе и экстремального, очень непросто, на самом деле ASUS Maximus VIII Impact действительно такова.

Более того, Maximus VIII Impact смогла получить некоторые неожиданные сильные стороны. Например, разработчики обернули в свою пользу то, что Mini-ITX-платы оборудуются лишь парой слотов DIMM и потому меньше нагружают процессорный контроллер памяти. Получив же обычную для полноразмерных оверклокерских платформ двухфазную схему питания памяти, миниатюрная плата ASUS обрела возможность работы с DDR4-4133, что сделало её отличной платформой для установления рекордов разгона памяти.

Не подкачали и имеющиеся на Maximus VIII Impact базовые средства для разгона процессора. Здесь было реализовано хитрое конструкторское решение с перемещением части конвертера питания на дочернюю плату, в результате чего Maximus VIII Impact может похвастать качественной процессорной силовой схемой на ШИМ-контроллере ASP14051, который обычно используется во флагманских решениях серии ROG. К этому нужно добавить, что UEFI BIOS у Maximus VIII Impact так же богат настройками, как и у остальных плат серии Maximus VIII на базе набора логики Intel Z170, без каких-либо сокращений. Кроме того, на плате реализованы необходимые при экстремальном разгоне функции Slow Mode и LN2 Mode, а также нашлось место для POST-контроллера и аппаратных кнопок Start, Reset и Clear CMOS. Иными словами, все те инструменты для энтузиастов, которые мы привыкли видеть на материнских платах серии ROG, есть и на рассмотренной Mini-ITX-плате.

ASUS Maximus VIII Impact подкупает не только своей оверклокерской направленностью, но и богатством более традиционных возможностей. На ней поместилась качественная аналоговая звуковая схема, имеется поддержка беспроводной сети, реализованы порты USB 3.1 двух видов (Type A и Type C), есть порт U.2 для подключения NVMe-накопителей, а число вентиляторов, которые можно подключить к плате, доведено до пяти. Столь широкий набор характеристик типичен для полноразмерных плат, но инженеры ASUS смогли упаковать всё это на плате формата Mini-ITX, прибегнув к добавлению многочисленных дочерних карт.

Суммируя всё сказанное, можно констатировать, что Maximus VIII Impact полностью рушит стереотипы, касающиеся оснащения Mini-ITX-плат. С точки зрения характеристик это настоящее флагманское решение с огромным геймерским и оверклокерским потенциалом, по которому оно нисколько не уступает таким полноразмерным платам, как Maximus VIII Ranger или Maximus VIII Hero.

Впрочем, сколь бы ни была хороша Maximus VIII Impact, недостатки, обусловленные её форм-фактором, всё-таки имеются. Например, вблизи процессорного гнезда не слишком много свободного места, и массивные системы охлаждения на эту плату могут банально не поместиться. Кроме того, удручает и отсутствие на плате слота M.2 для высокоскоростных SSD, полноценной заменой которого имеющийся порт U.2 быть не может. Недовольны мы остались и работой функции CPU Load-line Calibration, которая на Maximus VIII Impact почему-то не может обеспечить постоянство процессорного напряжения под нагрузкой.

Но главная неприятность, с которой столкнутся покупатели, остановившие свой выбор на Maximus VIII Impact, – её цена. Эта плата уникальна, и потому ASUS не стесняется просить за неё порядка $250, что делает Maximus VIII Impact одной из самых дорогих плат на базе набора логики Intel Z170. Да, Mini-ITX-платформы дешевизной не отличаются, но справедливости ради стоит отметить, что на рынке есть Z170-платы такого же формата с вдвое более низкой ценой. Поэтому Maximus VIII Impact интересна именно в качестве решения для энтузиастов-экспериментаторов, а для обычной компактной системы логичнее выбрать другую основу.
