Материнские платы

Обзор материнской платы Gigabyte X399 AORUS Gaming 7: укротительница ядер

⇣ Содержание

#Возможности UEFI BIOS

Мы тестировали плату на последней доступной на момент подготовки статьи версии F2 от 31 августа 2017 года. В плане оформления оболочки никаких изменений в сравнении с микропрограммами ранее выпущенных плат Gigabyte серии AORUS не произошло – оформлена она в красно-чёрных тонах с хорошо читаемыми белым и жёлтым шрифтами. Базовый режим EZ Mode позволит получить основную информацию о плате и установленных в неё компонентах, а также одним кликом мыши активировать один из трёх режимов работы.

Переключение в расширенный режим BIOS открывает привычные семь основных разделов с вложенными в них подразделами.

Раздел M.I.T (MB Intelligent Tweaker) сконфигурирован так же, как и на платах с чипсетами Intel, поэтому ориентироваться в нем довольно просто. Утилита настройки скорости вентиляторов SmartFan 5 отделена от пяти других подразделов — кнопка перехода к ней прячется в правом нижнем углу.

В первом подразделе, M.I.T, доступно изменение множителя процессора и выбор XMP памяти, но, «провалившись» ещё глубже, можно продолжить настройку процессора.

В следующих подразделах для изменения доступны тайминги оперативной памяти, которые можно устанавливать как для всех модулей одновременно, так и отдельно для каждого модуля.

Доступных для изменения напряжений в BIOS платы огромное количество, но небольшое неудобство заключается в том, что при установке каждого напряжения не отображаются границы его изменения и шаг. Здесь же регулируются режимы стабилизации напряжений — для процессора доступны восемь уровней LLC.

Рядом расположен подраздел с мониторингом всех напряжений.

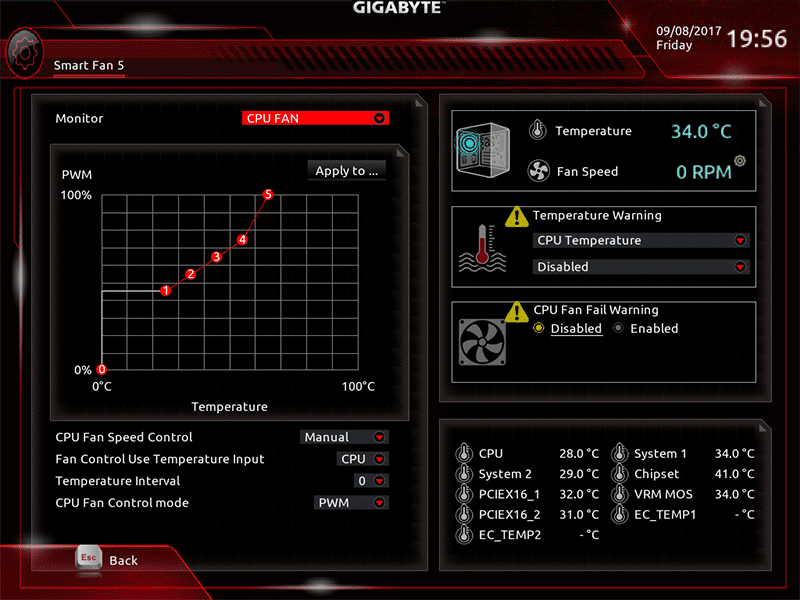

Уже привычная утилита SmartFan 5 поможет настроить каждый вентилятор, привязав его к датчику на процессоре или материнской плате.

Привычный набор настроек встречает и в разделах с информацией о системе и BIOS.

Раздел с периферийными устройствами платы открывает настройка AMD CPU fTPM и установка слота PCI Express, в котором материнская плата будет первым делом искать видеокарту.

Далее следует подраздел с настройкой подсветки платы.

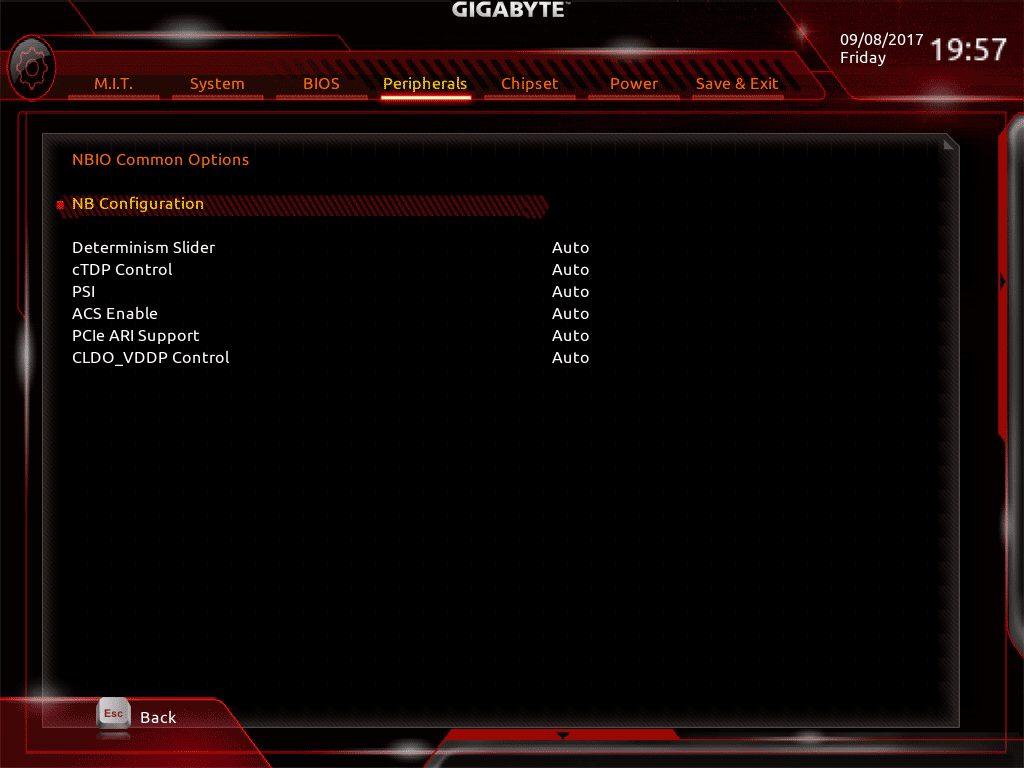

Следом за опциями включения или выключения контроллеров идут подразделы с настройкой процессора и чипсета.

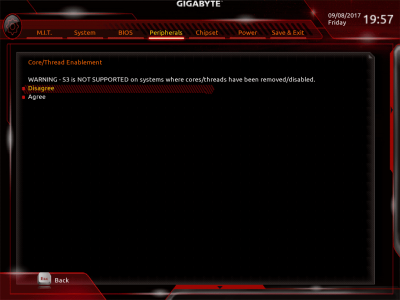

Перед переходом в подразделы с настройкой Pstate (power-performance states) выдаётся предупреждение о возможных последствиях.

В свою очередь, разделы с режимами питания платы и сохранением настроек здесь практически такие же, как и на других платах Gigabyte.

Кроме создания профилей разгона системы для их последующей загрузки, выделить здесь, в общем-то, и нечего. BIOS стабилен, интуитивно понятен и быстр по времени отклика. Никаких вопросов к навигации по нему у нас не появилось.

#Разгон и стабильность

Проверка стабильности, оверклокерского потенциала и производительности материнской платы Gigabyte X399 AORUS Gaming 7 была проведена в закрытом корпусе системного блока при комнатной температуре около 22 градусов Цельсия. Конфигурация состояла из следующих комплектующих:

  • системная плата: Gigabyte X399 AORUS Gaming7 (AMD X399, Socket TR4, BIOS F2 от 31.08.2017);
  • процессор: AMD Ryzen Threadripper 1950X 3,4-4,0ГГц (14 нм, YD195XA8UGAAE ZP-B1, L2 16 х 512 Kбайт, L3 4 x 8 Мбайт, TDP 180 Вт);
  • система охлаждения CPU: Noctua NH-U14 TR4-SP3 (140-мм вентилятор NF-A15 на 940~1500 об/мин);
  • термоинтерфейс: ARCTIC MX-4;
  • видеокарта: Gigabyte GeForce GTX 950 WF2 OC 2 Гбайт 1102-1279/6612 МГц;
  • оперативная память: DDR4 4 x 4 Гбайт Corsair Vengeance LPX 2800 МГц (CMK16GX4M4A2800C16) (XMP 2800 МГц/16-18-18-36_2T/1,2 В или 3000 МГц/16-18-18-36_2T/1,35 В);
  • системный диск: Intel SSD 730 480 Гбайт (SATAIII, BIOSvL2010400);
  • диск для программ и игр: Western Digital VelociRaptor 300 Гбайт (SATAII, 10000 об/мин, 16 Мбайт, NCQ);
  • архивный диск: Samsung Ecogreen F4 HD204UI 2 Тбайт (SATAII, 5400 об/мин, 32 Мбайт, NCQ);
  • звуковая карта: Auzen X-Fi HomeTheater HD;
  • корпус: Thermaltake Core X71 (пять be quiet! Silent Wings 2 (BL063) на 900 об/мин);
  • панель управления и мониторинга: ZalmanZM-MFC3;
  • блок питания: Corsair AX1500i Digital ATX (1500 Вт, 80 Plus Titanium), 140-мм вентилятор.

Плату Gigabyte X399 AORUS Gaming 7мы тестировали с мощнейшим шестнадцатиядерным процессором AMD Ryzen Threadripper 1950X с маркировкой YD195XA8UGAAE.

Тестирование было проведено под управлением операционной системы Microsoft Windows 10 Pro версии 1703 (15063.296) с установкой следующих драйверов:

Стабильность системы при разгоне мы проверяли как стресс-утилитой Prime95 версии 29.2, так и другими бенчмарками.

Мониторинг проводился с помощью HWiNFO64 версии 5.57-3240 и новее.

Несмотря на новизну платы Gigabyte X399 AORUS Gaming 7, утилита AIDA64 Extreme уже хорошо знакома с её характеристиками.

Первый тест каждой платы мы, как правило, проводим при автоматических настройках BIOS. Единственное, что всегда делаем, это активируем XMP оперативной памяти и отключаем ненужные контроллеры. Такие намерения у нас были и в этот раз. Процессор стартовал на штатных частотах, а память — на своём XMP в четырёхканальном режиме работы.

Однако с автоматическими настройками BIOS тест Prime95 был провален менее чем через минуту с его начала. И так повторялось при каждой новой попытке, а иногда было и ещё хуже – система попросту перезагружалась. В процессе поисков стабильности (напомним, что речь идёт о полностью штатных режимах работы процессора и оперативной памяти) мы перебрали не один десяток настроек BIOS, включая различные уровни стабилизации напряжений, занижение частоты оперативной памяти вплоть до 2133 МГц и разные комбинации таймингов. К сожалению, всё было тщетно. В итоге проблема решилась довольно просто – заменой четырёхканального набора Corsair Vengeance LPX (CMK16GX4M4A2800C16) на двухканальным GeIL Evo Х (GEX416GB3000C15ADC). После этого стресс-тест был пройден, а пиковая температура процессора не превысила 57 градусов Цельсия (здесь и далее мы будем приводить температуры по Tdie).

Остаётся надеяться, что сегодня мы столкнулись с каким-то уникальным случаем несовместимости платы/процессора и четырёхканального набора модулей памяти. Правда, что интересно, модули с маркировкой CMK16GX4M4A2800C16 включены в перечень сертифицированных модулей для тестируемой платы, да и в двухканальном режиме данная память также стабильно работала на Gigabyte X399 AORUS Gaming 7. Иначе говоря, проблема именно в активации количества каналов памяти, а не в конкретных модулях. В таком режиме мы и продолжили изучение оверклокерских способностей материнской платы.

Несколько часов подбора параметров и тестирования не прошли даром – из предоставленного нам на тест экземпляра AMD Ryzen Threadripper 1950X удалось выжать уверенные 3,95 ГГц при напряжении 1,3125 В и на втором уровне стабилизации (Standard в BIOS).

С такими настройками плата и процессор были стабильны как в Prime95, так и в других ресурсоёмких тестах, а максимальная температура процессора едва поднялась выше 80 градусов Цельсия.

Отметим, что температура элементов силовых цепей процессора повысилась до 104 градусов Цельсия, но охлаждение платы Gigabyte X399 AORUS Gaming 7 справилось с такими температурами даже без дополнительного обдува.

Поскольку дальше разогнать процессор уже не удавалось, мы попытались слегка повысить частоту оперативной памяти в двухканальном режиме. Ее удалось поднять до 3,2 ГГц при напряжении 1,35 В.

Неплохо, но не впечатляет, поскольку, как известно, для платформ с AMD Ryzen требуются особые комплекты модулей памяти. Кроме того, вполне вероятно, что и BIOS материнской платы Gigabyte X399 AORUS Gaming 7 ещё далёк от идеала в плане работы с оперативной памятью, что подтвердило наше тестирование четырёхканального комплекта Corsair. Теперь оценим производительность разогнанной платформы.

#Производительность

Не так давно мы тестировали материнскую плату Gigabyte X299 AORUS Gaming 9 с десятиядерным процессором Intel Core i9-7900X, разогнанным до 4,4 ГГц.И, на наш взгляд, такая связка вполне подходит для сравнения с Gigabyte X399 AORUS Gaming 7 в паре с разогнанным AMD Ryzen Threadripper 1950X. Правда, сегодня последняя платформа оказалась стабильна в Prime95 лишь в двухканальном режиме работы с памятью, что неизбежно привело бы к занижению результатов бенчмарков и критике возмущённых сторонников AMD, отличающихся особо разогнанной яростью. Поэтому для сравнения с платформой Intel мы всё же с грехом пополам использовали четырёхканальный режим работы, пусть и едва работоспособный в половине бенчмарков (Cinebench R15 и HWBOT удалось пройти только с третьего-четвёртого раза). Вот какие результаты мы получили.

Gigabyte X399 AORUS Gaming 7
AMD Ryzen Threadripper 1950X3,95ГГц
DDR4 4 × 4ГбайтCorsair Vengeance LPX
2,933 ГГц 16-17-17-35 CR1 tRFC514
Gigabyte X299 AORUS Gaming 9
IntelCorei9-7900X@4,4ГГц
DDR4 4 × 4ГбайтCorsair Vengeance LPX
3,0 ГГц 15-15-15-28 CR1 tRFC300
AIDA64 Extreme 5 cache & memory benchmark
WinRAR 5.50 beta 5 x64

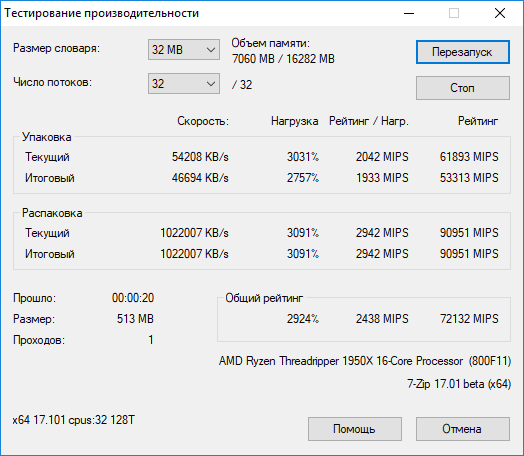

7-zip 17.00 beta x64
HWBOT x265 v2.0.0

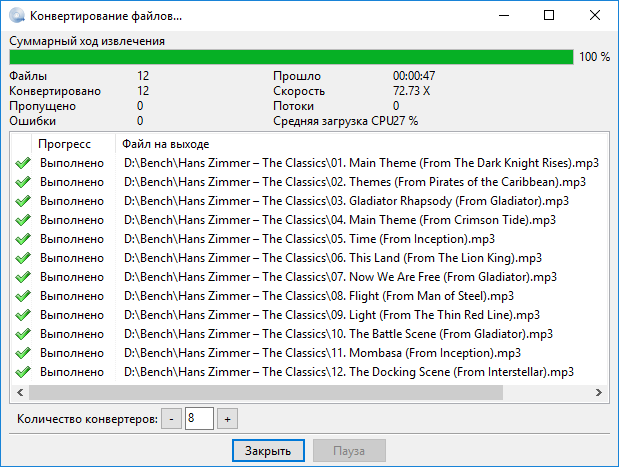

EZ CD Audio Converter (FLAC в MP3 320 Кбит/с)

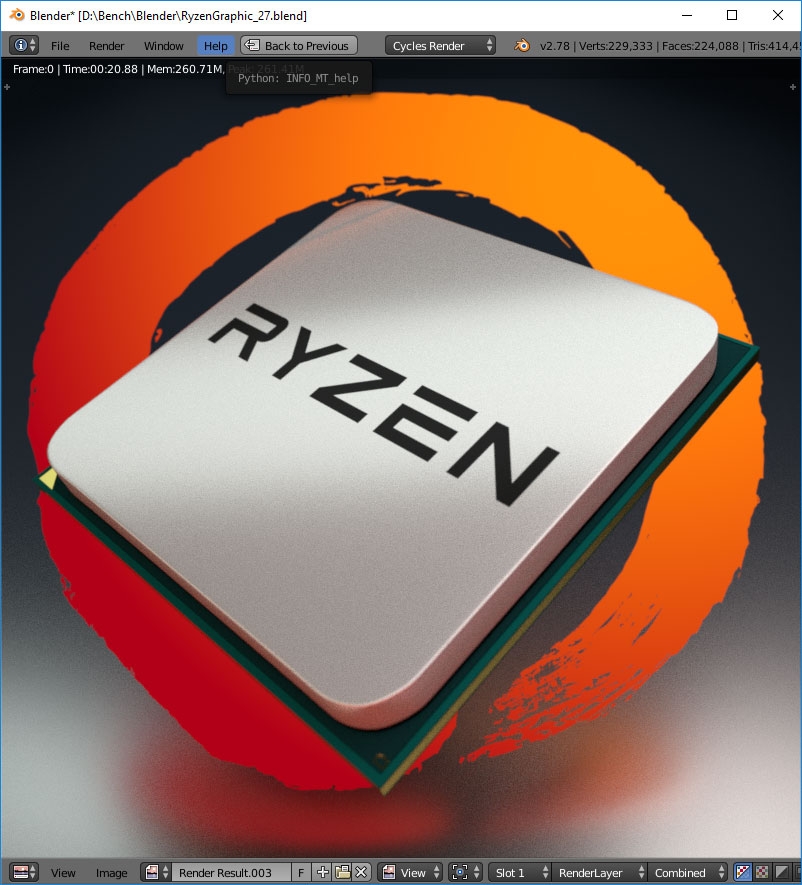

Blender 2.78с
Corona 1.3 Benchmark
CINEBENCH R15 x64
3DMark2.3.3732 64, Time Spy CPU test

Итак, главный оппонент в лице Gigabyte X299 AORUS Gaming 9 с Intel Core i9-7900X на 4,4 ГГц одержал победу в операциях работы с памятью, архиваторе WinRAR, кодировании видео и аудио, а также 3DMark. В свою очередь, за связкой Gigabyte X399 AORUS Gaming 7 и AMD Ryzen Threadripper 1950X на 3,95 ГГц осталось преимущество в архиваторе 7-Zip, рендерах Blender и Corona, а также в тесте Cinebench. То есть при одинаковой стоимости отдать предпочтение той или иной связке из материнской платы и процессора можно, только если исходить из конкретных задач. Однозначной победы нет ни за одной из этих двух платформ.

#Заключение

Если не считать несовместимости Gigabyte X399 AORUS Gaming 7 с нашим четырёхканальным комплектом оперативной памяти, то каких-то серьёзных недостатков у данной модели мы не выявили. Напротив, материнская плата оказалась весьма производительным «комбайном» для эксплуатации и разгона самых многоядерных процессоров на сегодняшний день. И для этого в арсенале X399 AORUS Gaming 7 есть всё необходимое, включая восьмифазную систему питания процессора с серверными компонентами UltraDurable и вполне достаточным для их охлаждения радиатором, а также поддержку широкого спектра оперативной памяти и исчерпывающие настройки BIOS для оверклокинга.

Как и подобает платам самого высокого уровня, Gigabyte X399 AORUS Gaming 7 поддерживает создание графических конфигураций из четырёх видеокарт, может обеспечить работу трёх накопителей M.2 и восьми SATA 3, оснащена 17 портами USB, аппаратно и программно улучшенным звуковым процессором, гигабитным сетевым и беспроводным интерфейсами, а также двойным BIOS. Всё это защищено и усилено металлизированными оболочками и (или) радиаторами, а контакты трёх разъёмов питания и аудиоразъёмы позолочены. Очень широкие возможности мониторинга и управления вентиляторами дополнены фирменной системой подсветки Gigabyte RGB Fusion с возможностью внешнего расширения. Пожалуй, после того как программисты Gigabyte отточат BIOS, X399 AORUS Gaming 7 вполне может претендовать на звание первого кандидата для процессоров AMD Ryzen Threadripper.
