Обзор 5 бюджетных материнских плат на Intel H310 Express: есть ли смысл экономить?

На момент выхода этой статьи платы на базе чипсета H310 Express — это самые доступные решения, которые позволят вам собрать системный блок с «кофейным» процессором. В этом обзоре мы рассмотрим пять устройств в ценовом диапазоне 4 000-6 000 рублей — дешевле плат для семейства Coffee Lake вы не найдете. Тем не менее все модели, о которых пойдет речь далее, официально поддерживают даже шестиядерный оверклокерский ЦП Core i7-8700K. Вот нам и стало интересно, на что же способны такие решения и есть ли вообще смысл экономить на материнской плате.

Очевидно, что устройства на базе чипсета H310 Express — это решения с большим числом компромиссов. Честно признаюсь: в качестве вступления я планировал подробно рассказать об этом чипсете и вообще обо всех подводных камнях, с которыми столкнется пользователь при сборе ПК с такими платами. Однако на нашем сайте совсем недавно вышла статья «Подробности о чипсетах Intel H370, B360 и H310: с чем придётся мириться тем, кто сэкономит на материнской плате?», в которой подробно написано обо всех особенностях наборов логики для платформы LGA1151-v2. Категорически рекомендую перед прочтением этой статьи ознакомится с приведенным материалом.

⇡#Технические характеристики

Как всегда, проведение очередного сравнительного теста не обошлось без компьютерного магазина «Регард». На тот момент времени удалось достать пять материнских плат на базе чипсета H310 Express. Подробные технические характеристики этих устройств указаны в таблице ниже.

	ASRock H310M-HDV	ASUS PRIME H310M-K	GIGABYTE H310M DS2	MSI H310М GAMING PLUS	MSI H310M PRO-VDH
Поддерживаемые процессоры	8-поколения Intel Core i7/i5/i3, Pentium, Celeron
Чипсет	Intel H310 Express
Подсистема памяти	2 × DIMM, до 32 Гбайт DDR4-2133-2666
Слоты расширения	1 × PCI Express x16 3.0 1 × PCI Express x1 2.0	1 × PCI Express x16 3.0 2 × PCI Express x1 2.0	1 × PCI Express x16 3.0 2 × PCI Express x1 2.0	1 × PCI Express x16 3.0 2 × PCI Express x1 2.0	1 × PCI Express x16 3.0 2 × PCI Express x1 2.0
Интерфейсы накопителей	4 × SATA 6 Гбит/с	4 × SATA 6 Гбит/с	4 × SATA 6 Гбит/с	1 × M.2 (Socket 3, 2242/2260/2280) с поддержкой SATA 6 Гбит/с и PCI Express x4 2.0 4 × SATA 6 Гбит/с	4 × SATA 6 Гбит/с
Локальная сеть	1 × Realtek RTL8111H, 10/100/1000 Мбит/с	1 × Realtek RTL8111H, 10/100/1000 Мбит/с	1 × Realtek RTL8111H, 10/100/1000 Мбит/с	1 × Intel I219-V, 10/100/1000 Мбит/с	1 × Realtek RTL8111H, 10/100/1000 Мбит/с
Аудиоподсистема	Realtek ALC887 7.1 HD	Realtek ALC887 7.1 HD	Realtek ALC887 7.1 HD	Realtek ALC887 7.1 HD	Realtek ALC887 7.1 HD
Интерфейсы на задней панели	1 × PS/2 1 × HDMI 1 × DVI 1 × VGA 1 × RJ-45 4 × USB 2.0 Type A 2 × USB 3.1 Gen1 Type A 3 × аудио 3,5 мм	2 × PS/2 1 × DVI 1 × VGA 1 × RJ-45 2 × USB 2.0 Type A 2 × USB 3.1 Gen1 Type A 3 × аудио 3,5 мм	1 × PS/2 1 × COM 1 × LPT 1 × VGA 1 × RJ-45 4 × USB 2.0 Type A 2 × USB 3.1 Gen1 Type A 3 × аудио 3,5 мм	1 × PS/2 1 × HDMI 1 × DVI 1 × RJ-45 4 × USB 2.0 Type A 2 × USB 3.1 Gen1 Type A 3 × аудио 3,5 мм	1 × PS/2 1 × HDMI 1 × DVI 1 × VGA 1 × RJ-45 4 × USB 2.0 Type A 2 × USB 3.1 Gen1 Type A 3 × аудио 3,5 мм
Форм-фактор	mATX, 191 × 188 мм	mATX, 226 × 185 мм	mATX, 226 × 174 мм	mATX, 230 × 185 мм	mATX, 226 × 185 мм
Цена	~4 400 руб.	~4 800 руб.	~4 500 руб.	~6 000 руб.	~5 400 руб.

Даже по табличке видно, что платы на H310 буквально состоят из компромиссов. Я уже приводил ссылку на статью моего коллеги Ильи Гавриченкова, который подробнейшим образом описал особенности всех наборов логики для платформы LGA-1151-v2. Изучив таблицу с характеристиками, можно легко выделить их основные особенности:

• Отсутствие возможности разгона процессоров с индексом K и поддержки ОЗУ с эффективной частотой выше 2666 МГц;
• Наличие всего двух слотов DIMM и поддержка максимум 32 Гбайт оперативной памяти;
• Отсутствие слота M.2 в большинстве случаев или же его работа в режиме PCI Express x4 2.0 с максимальной пропускной способностью 2 Гбайт/с;
• Отсутствие поддержки накопителей Intel Optane;
• Наличие всего четырех портов SATA 6 Гбит/с, отсутствие поддержки RAID;
• Серьезная экономия на подсистеме питания;
• Наличие всего двух разъемов для подключения вентиляторов;
• Наличие всего одного порта PCI Express x16 для установки видеокарты;
• Порты PCI Express x1 работают только в режиме 2.0;
• Нет видеовыхода DisplayPort;
• Отсутствие портов USB 3.1 Gen2 и новомодных разъемов C-типа.

Тем не менее при всех недостатках платы на базе чипсета H310 Express ощутимо доступнее своих аналогов на чипсетах B360 и H370 Express. Самое интересное, что эти устройства поддерживают любые процессоры поколения Coffee Lake, включая Core i7-8700K. Следовательно, мы вправе ожидать от H310-плат стабильной работы даже при выполнении самых ресурсоемких задач.

К минусам устройств, о которых пойдет речь далее, можно отнести и скудный комплект поставки. В коробках, помимо самих матплат, вы найдете бумажную брошюру, диск с ПО и драйверами, пару SATA-проводов и заглушку на заднюю панель корпуса. Ну еще вместе с MSI H310М GAMING PLUS лежала наклейка в видMSI H310М GAMING PLUS лежала наклейка в виде щита с изображенным на нем драконом. Вот, в принципе, и все.

⇡#ASRock H310M-HDV

Компания ASrock выпустила несколько матплат начального класса на базе чипсета H310 Express. Среди максимально доступных моделей вы встретите устройства под названием 310M-DGS и H310M-HDVP. Все эти платы оснащены схожей 5-фазной подсистемой питания. В этом же обзоре мы рассматриваем модель H310M-HDV, но у ASRock есть версия платы H310M-HDV/M.2. Как нетрудно догадаться, это одинаковые устройства — с точностью до того, что вторая модель оснащена M.2-разъемом, который работает в режиме PCI Express x4 2.0 с максимальной пропускной способностью 2 Гбайт/с.

Так как мы имеем дело с одними из самых дешевых плат, то нет ничего удивительного в том, что производители экономят буквально на всем — в том числе и на текстолите. Вообще, форм-фактор mATX подразумевает использование печатной платы с размерами 244 x 244 мм. Но H310M-HDV построена на PCB размерами 191 х 188 мм, хотя и относится к тому же форм-фактору. Вот и получается, что вместо четырех слотов расширения плата ASRock имеет всего два. Столько же у модели и DIMM-слотов, предназначенных для установки оперативной памяти.

Первым идет порт PCI Express x1. В него, например, можно установить дискретную звуковую карту толщиной в один слот. Следом располагается порт PCI Express x16, в который будет установлена видеокарта. Считаю, что разводка выполнена удачно: при установке графического адаптера любой толщины остается свободным один слот расширения. При этом видеокарта не перекроет вообще никаких других портов. К тому же PCI Express x16 сильно удален от процессорного гнезда — следовательно, на ASRock H310M-HDV можно установить любой массивный кулер. Данное утверждение проверено при помощи таких моделей, как Noctua NH-D15 и Thermalright Archon X2.

Дисковая подсистема у платы очень простая — на правой стороне PCB распаяно четыре порта SATA 6 Гбит/с. В принципе, такого количества оказывается вполне достаточно для среднестатистического игрового ПК и уж тем более для офисной машины. Колодки развернуты относительно плоскости PCB на 90 градусов. Поэтому в слот PCI Express x1 смело можно устанавливать дискретные устройства длиннее 188 мм, если такие вообще существуют.

Еще одна проблема самых дешевых материнских плат — наличие небольшого числа разъемов для подключения вентиляторов. ASRock H310M-HDV насчитывает всего два 4-штырьковых коннектора. Они расположены в правой верхней части печатной платы. Например, если вы будете собирать систему с использованием кулера с одним вентилятором, то у вас останется возможность подключить к материнке всего одну корпусную крыльчатку без использования каких-либо переходников и разветвителей. Учитывайте этот момент при составлении конфигурации своего системного блока. В дешевых системах в корпусе обычно присутствует всего один вентилятор, установленный на задней стенке и работающий на выдув.

Коннектор для вентилятора CPU-кулера может передать до 12 Вт мощности, CHA_FAN1 — до 24 Вт, и его производитель рекомендует использовать в том числе для подключения помпы СЖО.

Набор внутренних интерфейсов можно назвать стандартным для устройств такого класса. Преимущественно в правой части печатной платы разведены разъемы USB 3.0, USB 2.0, TPM и аудио, здесь же размещены колодки для органов управления корпуса.

На I/O-панели расположены четыре порта USB 2.0 и два разъема USB 3.0. Среди видеовыходов вы найдете D-Sub, DVI и HDMI. Получается, 4K-монитор можно подключить только по HDMI, но в таком случае он будет работать с частотой 30 Гц. Все без исключения пять плат имеют комбинированный разъем PS/2, Ethernet-коннектор и три 3,5-мм мини-джека для подключения аудиосистемы.

За проводную сеть в ASRock H310M-HDV отвечает гигабитный контроллер Realtek RTL8111H — старенький и верный спутник многих бюджетных материнских плат. За звук ответственен 8-канальный HD-процессор Realtek ALC887. Производитель обращает внимание покупателя на то, что в тракте используются специальные конденсаторы ELNA — целых две штуки!

Как я уже отмечал, основное внимание при тестировании H310-плат уделено их стабильной работе. Ни одно из пяти устройств не имеет системы охлаждения конвертера питания. Поэтому элементы VRM-цепи могут рассчитывать только на обдув вентилятором процессорного кулера. И качество этого кулера должно сильно влиять на температуру и, соответственно, срок жизни цепей питания.

Конвертер питания ASRock H310M-HDV насчитывает пять фаз, четыре канала предназначены для работы CPU, еще один — для работы встроенной графики. Как известно, это необходимый минимум для процессоров поколения Coffee Lake. Каждый канал включает одну катушку индуктивности и сборки транзисторов, состоящие из одного SM4337NSKP и двух SM4336NSKP, произведенных компанией Sinopower. Еще один (шестой) дроссель необходим для формирования напряжения CPU I/O. Управляет конвертером питания 6-канальный ШИМ-контроллер RT3607BC производства компании Richtek. Точно такой же чип используется в недавно протестированной материнской плате MSI B360M Mortar «Илья Муромец».

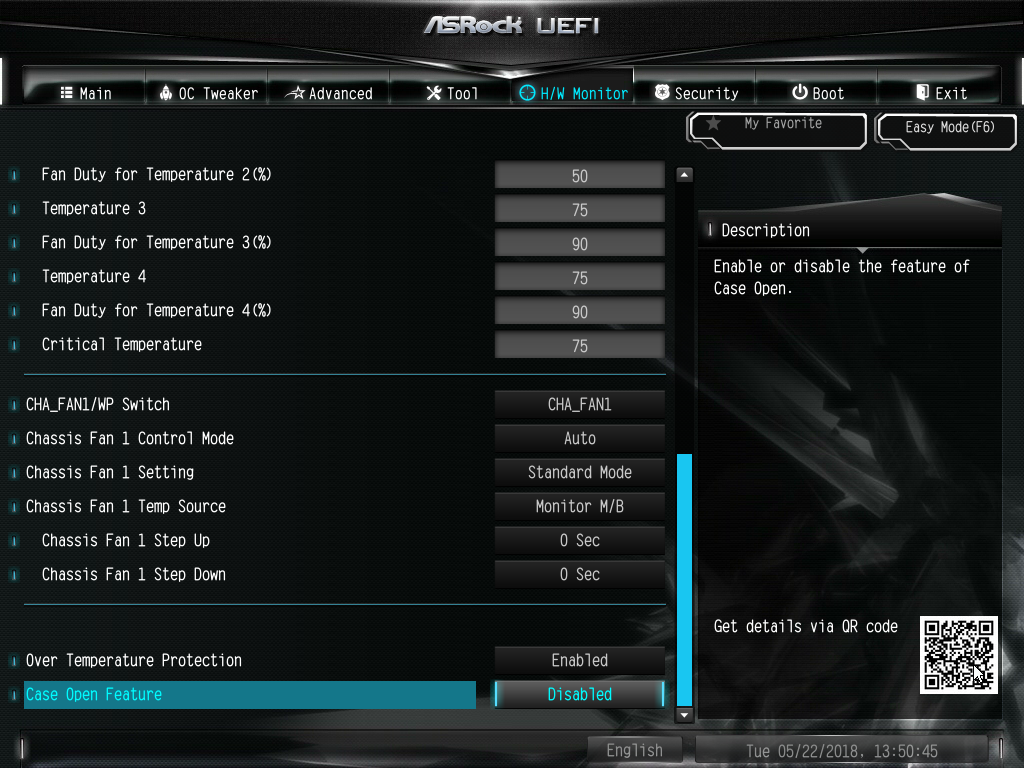

Нетрудно догадаться, что BIOS материнских плат, рассмотренных в этой статье, располагает минимумом опций и функций. Устройства на базе чипсета H310 Express не поддерживают разгон — поэтому прошивки не имеют режимов автоматического оверлокинга CPU и памяти. Особенно скудно выглядит список напряжений, которые пользователь может изменить. Полный перечень указан в табличке ниже.

	ASRock H310M-HDV
	Мин./макс. значение, В	Шаг, В
PCH Voltage	1,1/1,5	0,01
DRAM Voltage	0,95/1,35	0,005

Так, BIOS платы ASRock не дает возможности изменить напряжение центрального процессора. Пользователю доступны такие параметры, как PCH Voltage и DRAM Voltage, но и они позволяют менять напряжение в очень скромных пределах. Нет у прошивки H310M-HDV и возможности настройки Load-Line Calibration.

Из немногочисленного набора функций могут пригодиться только две. Первая — это опция Long Duration Power Limit, при помощи которой мы разрешим процессору работать за рамками его TDP. Вторая функция называется FAN-Tastic Tuning. С ее помощью можно настроить работу подключенных к плате вентиляторов. Поддерживаются два режима работы — DC и PWM, BIOS умеет управлять вращением вентиляторов без ШИМ. А еще частоту вращения можно привязать либо к температуре центрального процессора, либо к температуре чипсета — других датчиков H310M-HDV не имеет.

Теперь перейдем к самому интересному. Выше приведен скриншот с информацией о работе стенда в игре Fallout 4. Тестирование показывает, что в играх конвертер питания справляется даже с работой Core 7-8700K — естественно, без разгона, так как он невозможен на таких платах. Частота процессора, как и положено, держится на отметке 4,3 ГГц (я округлил это значение, поскольку у всех без исключения протестированных плат частота тактового генератора чуть отличается от эталонного значения 100 МГц).

На снимках выше вы можете наблюдать за тем, как нагреваются компоненты платы в играх. Важное уточнение: тестирование проводилось на открытом стенде. В компьютерном корпусе в зависимости от его модели и от количества установленных вентиляторов могут быть получены другие результаты — и они не обязательно будут отличаться в лучшую сторону. В нашем случае VRM-зона прогревается до 72 градусов Цельсия — терпимо для стабильной работы Core i7-8700K в такой системе.

Отмечу, что с процессорами Core i5-8600 и Core i5-8400 подопытная плата уж тем более совладала. Пока получается, что дешевую материнскую плату такого уровня все же можно использовать в качестве основы игровой системы. Но только игровой.

В LinX подсистема питания H310M-HDV уже явно не справляется со своими задачами: если в материнской плате установлен Core i7-8700K, то частота чипа снижается с 4,3 ГГц до 3,4 ГГц, хотя номинальное значение для этого чипа составляет 3,7 ГГц.

Если использовать в стенде процессор Core i5-8600, то наблюдается схожая ситуация. Частота этого чипа очень быстро опускается до отметки 2,9 ГГц, что на 200 МГц меньше номинального показателя. И только у младшего шестиядерника Coffee Lake под нагрузкой в LinX частота превышает паспортное значение и составляет 2,9 ГГц. Получается, при выполнении ресурсоемких задач нет смысла устанавливать в систему процессор мощнее модели Core i5-8400.

Мы видим, что частота 6-шестиядерников Core i7-8700K и Core i5-8600 опускается ниже значений по умолчанию — и виновато в этом не ограничение по TDP. Просто очень серьезно нагревается конвертер питания. Снимки, произведенные профессиональным тепловизором, ужасают. Честно признаюсь: было страшно во время тестирования.

Однако тестирование надо было продолжать. Как я говорил, в настройках BIOS материнской платы мы можем изменить параметр Long Duration Power Limit. Однако делать этого я не рекомендую. Даже с процессором Core i5-8400 вместо увеличения тактовой частоты я получил кошмарные просадки до 800 МГц. Естественно, точно также вела себя система и с остальными процессорами Intel. Установка дополнительного охлаждения конвертера питания в виде еще одного вентилятора ситуацию никак не исправляла — лишь позволяла отсрочить неминуемое.

Все детали стресс-тестирования ASRock H310M-HDV и других плат занесены в таблицу, которая размещена в параграфе «Результаты тестирования».

⇡#ASUS PRIME H310M-K

Конечно же, компания ASUS, как и подобает лидеру по производству материнских плат, выпустила большое количество устройств на чипсете H310 Express. К нам на тест попала модель PRIME H310M-K, однако в продаже можно встретить и другие бюджетные решения: PRIME H310M-E, PRIME H310M-A и PRIME H310M-D — в основном материнки различаются по набору портов на I/O-панели. У D-версии есть M.2-слот, который работает в режиме PCI Express x2 2.0 с пропускной способностью 1 Гбайт/с. А вот конвертер питания у всех четырех устройств одинаковый. Следовательно, протестировав K-версию, мы можем с определенной долей уверенности говорить о стабильности работы под нагрузкой и других устройств семейства PRIME H310M.

Героиня тестирования тоже построена на базе урезанной печатной платы, но ее размеры составляют 226 х 185 мм. Такие габариты позволяют разместить на PCB сразу три слота расширения: один PCI Express x16 и два PCI Express x1. В этом плане PRIME H310M-K выглядит предпочтительнее ранее рассмотренного устройства ASRock. Правда, при установке двухслотовой видеокарты один разъем PCI Express x1 использовать не получится. Возможно, для таких «порезанных» плат порт для установки графического адаптера действительно лучше размещать в самом внизу, а все внутренние разъемы переносить на правую сторону печатной платы.

В остальном разводка компонентов PRIME H310M-K выполнена нормально. Так, вы сможете установить на процессор любой габаритный кулер — и он не перекроет единственный PEG-порт. Этот момент я проверяю при помощи таких «монстров», как Noctua NH-D15 и Thermalright Archon, хотя очевидно, что использовать подобные кулеры с подобными платами вряд ли кто будет.

Все пять устройств, рассмотренных в этом обзоре, оснащены двумя 4-контактными коннекторами для подключения вентиляторов. Я уже рассказал при описании платы ASRock, как придется задействовать эти разъемы, но есть очевидный факт: такого количества портов явно недостаточно для хорошей игровой системы, где в корпусе должна находиться хоты бы пара вентиляторов, работающих на вдув и на выдув. На эту тему у нас есть отдельный обстоятельный материал. Подключенными вентиляторами, в том числе и моделями без ШИМ, можно управлять как в режиме PWM, так и в режиме DC.

Так как M.2-слота у PRIME H310M-K нет, то дисковая подсистема состоит только из четырех портов SATA 6 Гбит/с. При этом один разъем вынесен отдельно, он распаян рядом с 24-контактным коннектором питания материнской платы.

Как было сказано раньше, версии PRIME H310M отличаются друг от друга в основном интерфейсами I/O-панели. Вот у K-платы среди видеовыходов нет HDMI, поэтому собирать на основе этого устройства HTPC без использования дискретной видеокарты нет особого смысла. Зато у нее есть сразу два доисторических порта PS/2. Что касается USB, то на I/O-панели есть пара портов третьей версии и столько же разъемов второй версии, все — А-типа. Разъемы C-типа в таких дешевых устройствах встретить нереально.

В нижней части печатной платы расположены следующие элементы: колодка аудиоразъемов передней панели корпуса, а также внутренние порты COM, S/P-DIF Out, два USB 2.0 и один USB 3.1 Gen1. Здесь же расположены штырьки для подключения органов управления корпуса.

За сеть в PRIME H310M-K отвечает контроллер Realtek RTL8111H, а за звук — Realtek ALC887. В этом плане четыре из пяти плат, рассмотренных в этой статье, мало в чем отличаются друг от друга. Отмечу только, что в PRIME H310M-K звуковой тракт отделен от остальных элементов печатной платы полоской текстолита, которая не проводит ток. Звуковые каналы разведены по разным слоям печатной платы. Наконец, в конструкции устройства используются японские аудиоконденсаторы — куда же без них в 2018 году.

Это выглядит странным, но конвертер питания «Прайма» насчитывает всего четыре фазы. Три канала предназначены непосредственно для работы CPU. А еще обращает на себя внимание использование 4-контактного разъема питания. Этот разъем должен держать даже при продолжительной нагрузке до 155 Вт электрической энергии, но если вдруг в разъеме будет не очень хороший контакт, то он легко может выгореть. Увы, но проверить этот момент я никак не могу. Управляет конвертером 4-канальный ШИМ-контроллер ASP1401CTB. Ранее данный чип я нигде не встречал. Каждая фаза питания процессора состоит из ферритового дросселя и трех транзисторов с маркировками RA14 и RA12 производства компании Texas Instruments.

Бесспорно, среди всех рассмотренных сегодня плат PRIME H310M-K обладает самым функциональным и продвинутым BIOS. Чтобы в этом убедиться, достаточно посмотреть на список напряжений, который мы можем самостоятельно изменить.

	ASUS PRIME H310M-K
	Мин/макс значение, В	Шаг, В
CPU Core/Cache Voltage	0,6/1,7	0,005
DRAM Voltage	1,2/1,4	0,05
CPU System Agent Voltage	1,05/1,15	0,1
PCH Core Voltage	1,05/1,15	0,1
DRAM CTRL REF Voltage	0,395/0,630	0,005
DRAM DATA REF Voltage on CHB	0,395/0,630	0,005

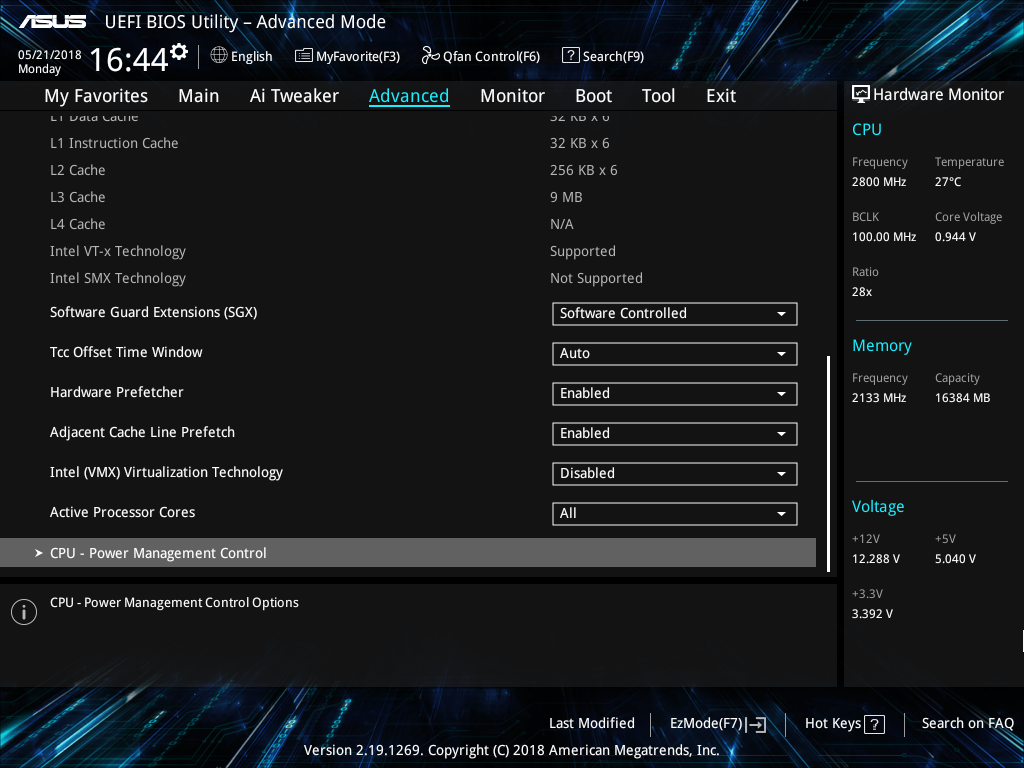

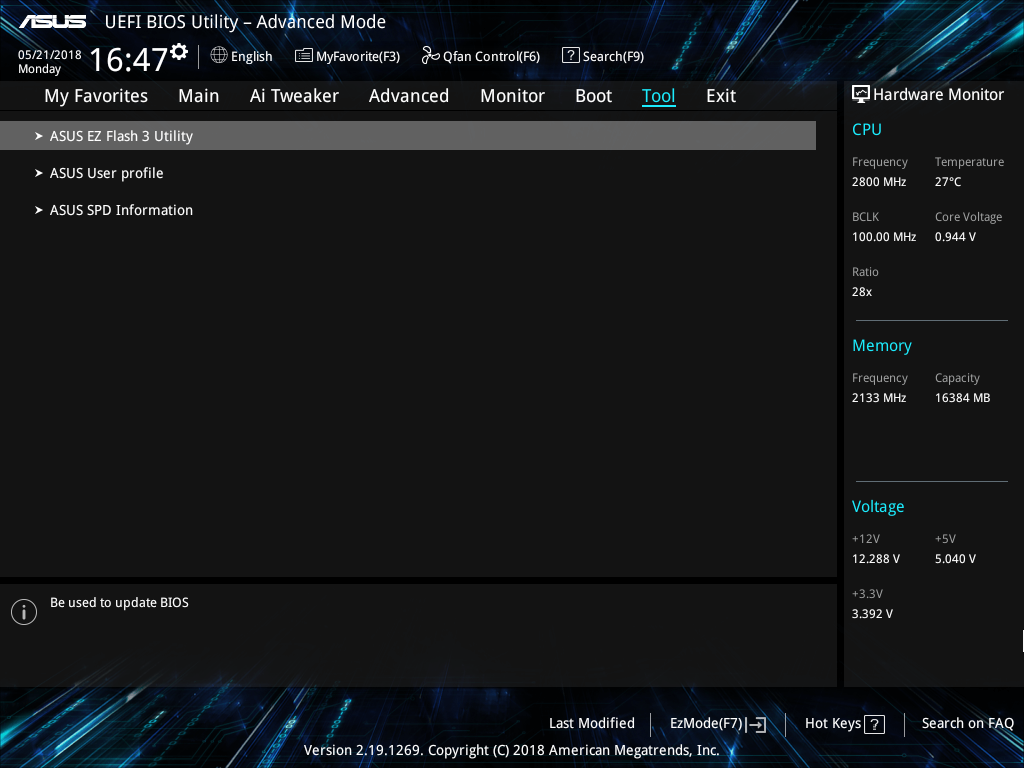

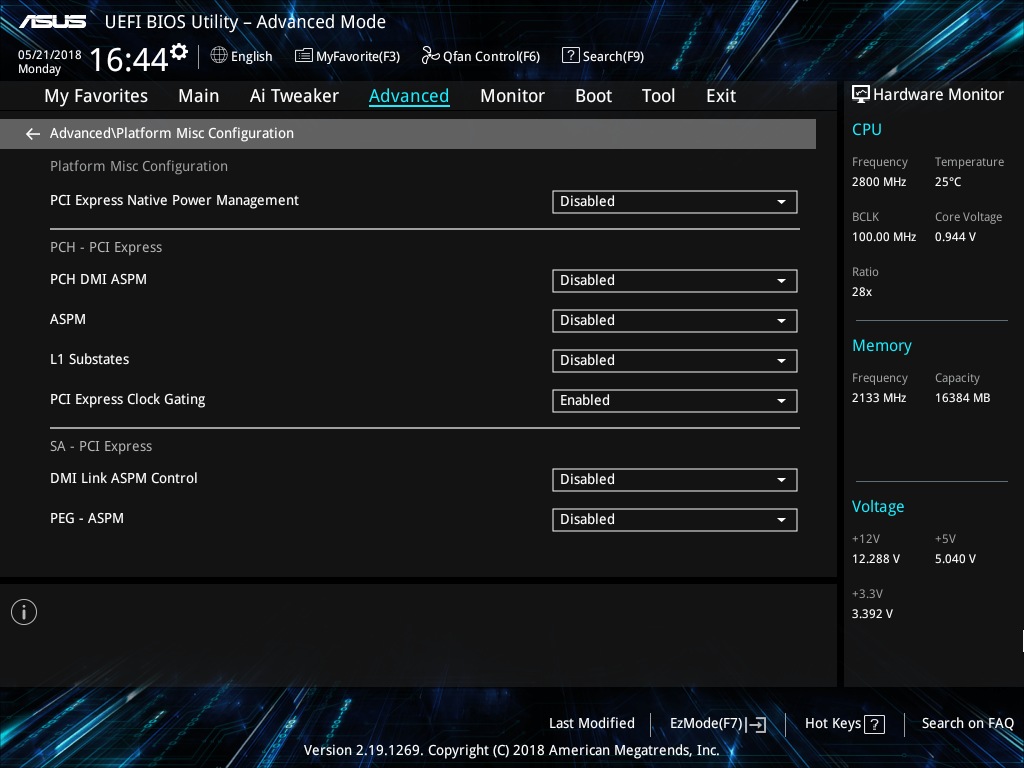

Так, BIOS «Прайма» позволяет задавать напряжение CPU как в явном виде, так и в режиме Offset. Во втором случае вольтаж ядер центрального процессора изменяется в диапазоне от -0,635 до +0,635 В с шагом 0,005 В. Что приятно, прошивка имеет семь уровней Load-Line Calibration для CPU-составляющей.

Из полезных функций отмечу Q-Fan Configuration — при помощи этой опции очень просто откалибровать подключенные к матплате вентиляторы и настроить их работу, привязав либо к температуре центрального процессора, либо к датчику температуры матплаты — он расположен между гнездом LGA1151-v2 и PEG-разъемом.

Есть у PRIME H310M-K и функция Long Duration Package Power Limit, она расположена в подразделе Ai Tweaker/Internal CPU Power Management. Но вот стоит ли ей пользоваться — сейчас и узнаем.

В играх на должной частоте не работал только Core i7-8700K — частота некоторых ядер снизилась с 4,3 ГГц до 4,0 ГГц. В общем-то некритичная ситуация. Тем более что ее удалось достаточно просто исправить: виновато не превышение лимита мощности, поэтому помогает снижение напряжения ЦП в режиме Offset на 0,1 В. С остальными процессорами PRIME H310M-K работала стабильно и без снижения частоты.

Видимо, на такой работе топового Coffee Lake сказывается наличие всего трех фаз питания и, как следствие, высокая нагрузка на элементы VRM-зоны. Хотя в играх компоненты конвертера питания PRIME H310M-K греются не сильнее, чем у других плат.

Так, при использовании в стенде модели Core i5-8400 система перезагружалась при запуске программы LinX 0.9.1. Относительно стабильная работа PRIME H310M-K была достигнута в приложении LinX 0.7.0, которое, по всей видимости, не задействует инструкции AVX2. В этой программе плата работала уже стабильно. В режиме по умолчанию частота Core i7-8700K снижалась до 3,2 ГГц, частота Core i5-8600 — до 2,9 ГГц, а частота Core i5-8400 — до 2,8 ГГц.

Естественно, под нагрузкой в LinX 0.7.0 элементы подсистемы питания очень сильно греются. Максимальная температура транзисторов, не имеющих какого-либо охлаждения, доходит до 116 градусов Цельсия.

Ранее мы выяснили, что при увеличении лимита мощности ASRock H310M-HDV перестала работать стабильно, сбрасывая то и дело частоту всех трех процессоров. PRIME H310M-K в программе LinX 0.7.0 вела себя несколько иначе, так как прошивка устройства позволила в режиме Offset снизить напряжение каждого чипа на 0,1-0,15 В относительно номинального показателя. Таким способом при увеличении предела мощности удалось избежать катастрофических просадок до значения 800 МГц для шестиядерных Core i5, однако частота этих чипов все равно снижалась до минимального «паспортного» значения: 2,8 ГГц для Core i5-8400 и 3,1 ГГц для Core i5-8600. То есть особого смысла в использовании функции Long Duration Package Power Limit при выполнении ресурсоемких задач не наблюдается.

Система с Core i7-8700K работала нестабильно, и в LinX 0.7.0 частота процессора постоянно сбрасывалась до значения 800 МГц.

⇡#GIGABYTE H310M DS2

Компания GIGABYTE тоже выпустила целую россыпь очень схожих друг с другом дешевых материнских плат, базирующихся на чипсете H310 Express. Например, модели H310M H, H310M S2 и плата H310M DS2, о которой пойдет речь далее, имеют одинаковые конвертеры питания процессора.

Конструктивно H310M DS2 очень напоминает ранее рассмотренную плату ASUS PRIME H310M-K. У этих устройств схожее расположение слотов расширения, но плата GIGABYTE оказалась на 11 мм уже при одинаковой длине в 226 мм. Следовательно, и к разводке компонентов есть все те же претензии. Слот PCI Express x16 имеет дополнительные металлические фиксаторы, которые увеличивают его жесткость.

Конечно же, в H310M DS2 сэкономили на портах для подключения вентиляторов, так что матплата, скажем так, не выделяется из толпы. Коннекторы распаяны так, что удобнее подключать вентилятор, закрепленный на задней стенке корпуса. Все порты — четырехконтактные, но плата умеет управлять частотой вращения и вентиляторов без ШИМ. Доступны режимы регулировки как по частоте, так и по напряжению.

Дисковая подсистема реализована в виде четырех SATA-портов, которые распаяны рядом с 24-контактным разъемом питания материнской платы. Получается, дискретные устройства, установленные в слоты PCI Express, никаким образом не перекроют их.

Что касается остальных внутренних разъемов, то в нижней части печатной платы расположены F-Audio, TPM и USB 2.0. Здесь же распаяна колодка для подключения органов управления корпуса. Внутренний порт USB 3.1 Gen1 соседствует с разъемами SATA 6 Гбит/с.

Полагаю, основная фишка H310M DS2 заключается в наличии на I/O-панели параллельного и последовательного портов. Да, в некоторых случаях они все еще необходимы. Что касается более-менее современных разъемов, то пользователь может рассчитывать на четыре USB 2.0 и два USB 3.1 Gen1, все — А-типа. Жаль только, что плата не имеет HDMI- и DVI-выходов, но при наличии дискретной видеокарты этот факт не является проблемой.

Вы не поверите, но за Ethernet-соединение отвечает контроллер Realtek RTL8111H, а за звук — Realtek ALC887. Ну и второй "сюрприз" — звуковой тракт приправлен четырьмя аудиофильскими японскими конденсаторами и изолирован от других элементов печатной платы (в GIGABYTE полосу не проводящего ток текстолита называют антишумовым экраном).

Как и в случае с платой ASUS, в H310M DS2 питание процессора обеспечивается за счет 4-контактного разъема. Подсистема питания материнки GIGABYTE насчитывает четыре фазы — на каждый канал приходится по одной катушке индуктивности и по три транзистора. Используются сборки Texas Instruments RA12 и RA18, схожие с тем, что мы видели на плате ASUS PRIME H310M-K. Управляет же питанием хорошо знакомый ШИМ-контроллер ISL95858. Эта микросхема используется, например, в материнской плате GIGABYTE GA-Z270N-WIFI.

GIGABYTE H310M DS2 — это вторая плата в нашем тестировании, у которой мы можем менять напряжение ЦП. При этом вольтаж регулируется как в явном виде, так и в режиме Offset — в диапазоне от -0,3 до +0,1 В с шагом 0,005 В. Есть возможность изменять параметры PLL Overvoltage в пределах от 15 до 945 мВ с шагом 15 мВ. Есть поддержка функции Load Line Calibration, но пользователю доступны только два режима: High и Standard.

	GIGABYTE H310M DS2
	Мин./макс. значение, В	Шаг, В
CPU Vcore	0,6/1,3	0,005
CPU Graphics Voltage (VAXG)	0,6/1,3	0,005
DRAM Voltage	1,2/1,4	0,05
PCH Core Voltage	1,05/1,15	0,1
DRAM CTRL REF Voltage	0,395/0,630	0,005
DRAM DATA REF Voltage on CHB	0,395/0,630	0,005

В остальном набор функций GIGABYTE UEFI BIOS достаточно ограничен, хотя фирменная опция Smart Fan 5 продолжает меня радовать. Во-первых, с ее помощью легко настроить работу подключенных к плате вентиляторов. Во-вторых, плата имеет три температурных датчика — в дополнение к сенсору, встроенному в ЦП. Так мы можем следить за показателями температуры чипсета, нижней части печатной платы (датчик расположен рядом с разъемом F-Audio) и MOSFET VRM-зоны. В последнем случае датчик распаян не в очень удачном месте — ближе к параллельному порту. В этом месте конвертер питания H310M DS2 греется меньше всего.

Самое интересное: прошивка платы GIGABYTE не имеет функции Package Power Limit1 – TDP, то есть мы не можем увеличить предел мощности процессоров Coffee Lake. Полагаю, это сделано специально, так как конвертер питания устройства, мягко говоря, не вызывал доверия еще до начала каких-либо тестов.

Впрочем, в играх стенд с H310M DS2 работает совершенно стабильно, и частота даже Core i7-8700K держится на заявленной отметке 4,3 ГГц. Мы опять убеждаемся в том, что рассматриваемые в этой статье платы подходят для сборки игровых ПК.

Снимки тепловизора наглядно показывают, что нагрев элементов VRM-зоны до 65 градусов Цельсия можно считать некритичным. По крайней мере на фоне того, что наблюдается при серьезной нагрузке центрального процессора.

В отличие от ASUS PRIME H310M-K, плата GIGABYTE не перезагружалась при загрузке системы в программе LinX 0.9.1. Однако в режиме по умолчанию стабильная работа наблюдалась только с процессорами Core i5. В случае с Core i5-8400 частота снижалась до 3,2 ГГц, в случае с Core i5-8600 — до 3,1 ГГц.

А вот Core i7-8700K очень быстро начал сбрасывать тактовую частоту до 800 МГц, и виноват здесь перегрев элементов подсистемы питания — это хорошо видно на скриншоте сверху. Установленный над элементами VRM вентилятор ситуацию не исправил.

Очень сильно нагреваются MOSFET H310M DS2 — температура достигает шокирующих 127 градусов Цельсия. Это вам не в игры играть.

Я уже отметил ранее, что увеличить лимит мощности процессора при использовании платы H310M DS2 нельзя, но можно слегка снизить напряжение. Так, уменьшение вольтажа Core i5-8600 относительно номинального значения всего на 0,06 В не возымело никакого эффекта — частота в LinX 0.9.1 как снижалась с 4,1 до 3,1 ГГц, так и продолжила снижаться. Младшему шестиядернику Coffee Lake — Core i5-8400 — удалось «скостить» 0,1 В, после чего частота этого процессора под нагрузкой увеличилась с 3,2 ГГц до 3,4 ГГц. Как видите, очень многое здесь зависит от самого CPU. Есть удачные экземпляры, а есть не очень. Например, тестовый Core i7-8700K при попытке хоть как-то снизить ему напряжение вел себя совершенно нестабильно.

⇡#MSI H310М GAMING PLUS

Так сложилось, что в сегодняшнем тестировании принимают участие сразу две платы MSI. Первой по алфавиту идет модель H310 GAMING PLUS — это единственное рассмотренное устройство, которое как бы намекает: геймеры, я вам нужна.

На фоне конкурентов, про которых я уже подробно рассказал, H310М GAMING PLUS, безусловно, выделяется. Во многом стоит сказать спасибо черно-красной раскраске и бросающемуся в глаза армированию разъема PCI Express x16. В остальном перед нами типичнейшая Low-end-плата — хотя бы потому, что она собрана на базе урезанной печатной платы с размерами, лишь чуть превышающими таковые у PRIME H310M-K (230 х 185 мм). В результате количественный состав слотов расширения, а также их расположения полностью совпадают с тем, что мы видели ранее в решениях ASUS и GIGABYTE.

Впрочем, есть одно исключение: H310М GAMING PLUS — это единственная в тесте плата, которая оснащена разъемом M.2. Этот порт поддерживает твердотельные накопители форматов 2242, 2260, 2280 и к нему подведено четыре линии PCI Express x4 2.0 (SATA-режим тоже поддерживается). Расположен M.2-слот, на мой взгляд, весьма удачно. Так, установленный SSD не будет нагреваться за счет видеокарты, но будет дополнительно обдуваться вентилятором процессорного кулера. С другой стороны, вряд ли в такое устройство будут устанавливать быстрые и горячие NVMe-накопители. SSD форм-фактора M.2, работающие в режиме SATA 6 Гбит/с, как правило, сильно не греются, а их уровень быстродействия не зависит от троттлинга контроллера. При использовании M.2-слота отключается один SATA-порт. В остальном дисковая подсистема у H310М GAMING PLUS стандартная, а расположение четырех колодок SATA 6 Гбит/с — удачное.

Да, перед нами очередная плата, оснащенная всего двумя 4-контактными разъемами для подключения вентиляторов. Да, H310 GAMING PLUS умеет регулировать частоту вращения «карлсонов» как с ШИМ, так и без нее. В этом плане приятно, что бюджетные платы имеют хоть какую-то возможность контроля над компонентами системы.

А еще H310М GAMING PLUS — это единственная плата с подсветкой. Вот честно, вряд ли этот момент можно считать преимуществом данного устройства, но у него подсвечивается красным цветом полоска, огибающая компоненты звукового тракта. В меню BIOS вы можете выбрать тип работы подсветки. Также в нижней части печатной платы есть 4-штырьковый разъем для подключения LED-ленты.

Из реально полезных особенностей отмечу наличие блока светодиодов EZ Debug LED, который наглядно демонстрирует этапы загрузки системы — стадии инициализации процессора, оперативной памяти, видеокарты и накопителя.

I/O-панель героя этих слов располагает сразу двумя видеовыходами, но отраднее всего видеть здесь HDMI-порт. В остальном зона с разъемами выглядит… стандартно. Есть четыре порта USB 2.0 и два порта USB 3.1 Gen1. Есть комбинированный PS/2, RJ-45 и три 3,5-мм гнезда для подключения звуковой системы.

Что же до внутренних интерфейсов, то в нижней части платы есть колодки для подключения мини-джеков фронтальной панели корпуса, органов управления корпуса, COM и USB 2.0. Внутренний USB 3.1 Gen1 распаян рядом с 24-контактным разъемом питания платы.

MSI H310M GAMING PLUS получила сетевой контроллер Intel I219-V — это ее серьезное преимущество перед остальными участниками тестирования. Но в то же время за звук отвечает хорошо нам знакомый и предельно простой Realtek ALC887. Японские аудиофильские конденсаторы и «антишумовой экран» присутствуют — видимо, эти элементы не стоят ничего, раз используются даже в самых дешевых матплатах.

Получается, применение хорошего Ethernet-контроллера, усиленный разъем PCI Express x16 и модный-стильный-молодежный внешний вид — все эти особенности и определяют геймерское позиционирование материнской платы.

Конвертер питания H310М GAMING PLUS состоит из шести фаз, но только четыре канала предназначены для центрального процессора. В состав каждой фазы, обеспечивающей напряжение CPU, входит по одному дросселю и по три MOSFET. Дополнительные две фазы имеют по два полевых транзистора. Используются компоненты SM4337NSKP и SM4503NH компании Sinopower. Управляет конвертером питания 6-канальный ШИМ-контроллер RT3607BC производства компании Richtek. Такие же элементы мы встретили у ранее рассмотренной платы ASRock.

Прошивка H310М GAMING PLUS высоким уровнем функциональности похвастать не может. Так, вы можете настроить только напряжения DRAM и PCH. Нет в BIOS опции по регулировки Load-Line Calibration, но функция изменения лимита мощности — Long Duration Power Limit — есть.

	MSI H310M Gaming Plus
	Мин./макс. значение, В	Шаг, В
DRAM Voltage	0,6/2,2	0,01
PCH Voltage	0,6/2,0	0,01

Так называемый Advanced Mode, в который можно попасть из главного меню нажатием клавиши F7, никакими новыми вкладками не обладает. Пользователю доступны все те же шесть основных разделов: Settings, OC, M-Flash, OC Profiles, Hardware Monitor и Board Explorer. Предусмотрен мониторинг температуры центрального процессора и датчика System, к этим же датчикам можно привязать частоту вращения вентиляторов.

Тестирование показывает, что в играх конвертер питания справляется даже с работой Core 7-8700K. Выходит, свое название H310М GAMING PLUS действительно оправдывает. В противном случае мы бы столкнулись с весьма неловкой ситуацией.

В играх плата греется не лучше и не хуже конкурентов. Подсистема питания не перегревается, но в целом ощутимо теплеет. Ко Даже самым бюджетным решениям необходимо охлаждение — хотя бы небольшой радиатор, соприкасающийся с полевыми транзисторами цепи. Но его тут нет.

Под нагрузкой в программе LinX 0.9.1 в режиме по умолчанию в случае использования процессоров Core i5 частота обоих экземпляров снижается до минимального значения — 2,8 ГГц и 3,1 ГГц соответственно. При применении в стенде модели Core i7-8700K ее частота снижается ниже номинальной отметки и составляет 2,9 ГГц.

Такое поведение системы обусловлено не только превышением лимита мощности, но и заметным нагревом подсистемы питания. В частности, именно поэтому даже при использовании процессоров Core i5-8400 и Core i5-8600 в программе LinX 0.9.1 толку от функции Long Duration Power Limit не оказалось никакого — частота чипов как снижалась до минимального паспортного значения, так и продолжала снижаться.

В случае же использования процессора Core i7-8700K система стала работать нестабильно — перегрев VRM-зоны провоцирует сброс частоты до значения 800 МГц.

⇡#MSI H310M PRO-VDH

Рассмотренные в этой статье модели MSI очень похожи. В частности, устройства имеют одинаковое количество слотов расширения и идентичную подсистему питания. Устройство под названием H310M PRO-VDH, конечно же, смотрится несколько проще, но и стоит при этом меньше. В продаже вы встретите такие модели, как H310M GAMING ARCTIC, H310M PRO-M2, H310M PRO-VHL и H310M PRO-VH — все перечисленные в этом абзаце платы имеют одинаковый конвертер питания, да и вообще очень схожи в плане функциональности.

Рассматривая внимательно фотографию выше, мы сразу же обратим внимание на отсутствие M.2-слота у H310M PRO-VDH. В остальном же, если не брать в расчет внешний вид, данная модель очень похожа на ранее рассмотренную плату H310М GAMING PLUS. Так, используется печатная плата размерами 226 х 185 мм, на которой распаяно три слота расширения: два PCI Express x1 и один PCI Express x1. PEG-порт здесь не имеет армирования, но в большинстве случаев с этой платой вряд ли будут использоваться очень тяжелые видеокарты. При этом в систему можно установить любой габаритный воздушный кулер — даже такие модели, как Noctua NH-D15 и Thermalright Archon, поместились без проблем и не перекрыли единственный слот PCI Express x16.

Расположение SATA-портов у материнских плат MSI тоже совпадает.

Один из разъемов для подключения вентиляторов у H310M PRO-VDH расположен ближе к слоту PCI Express x16, но общее число коннекторов не изменилось. При помощи пары 4-штырьковых портов можно регулировать частоту вращения как крыльчаток с ШИМ, так и без нее.

Подсветки звукового тракта у H310M PRO-VDH нет, однако блок светодиодов EZ Debug LED расположен на том же месте — в верхней правой части печатной платы.

Практически не различается и набор интерфейсов на I/O-панели материнских плат. Так, H310M PRO-VDH оснащена теми же портами и видеовыходами, что и H310М GAMING PLUS, однако на панели дополнительно распаян разъем VGA.

Что касается внутренних интерфейсов, то по периметру PCB расположены аудио-колодка, TPM, USB 2.0 и USB 3.1 Gen1.

За сеть в H310M PRO-VDH отвечает гигабитный контроллер Realtek RTL8111H. Это второе серьезное различие между платами, после M.2-разъема. Звуковая подсистема базируется на чипе Realtek ALC887. Японские конденсаторы и экранирование тракта от остальной части PCB никуда не делись.

Как я уже говорил, платы имеют одинаковые конвертеры питания. Используется 6-фазный конвертер с применением транзисторов компании Sinopower и ШИМ-контроллера Richtek RT3607BC.

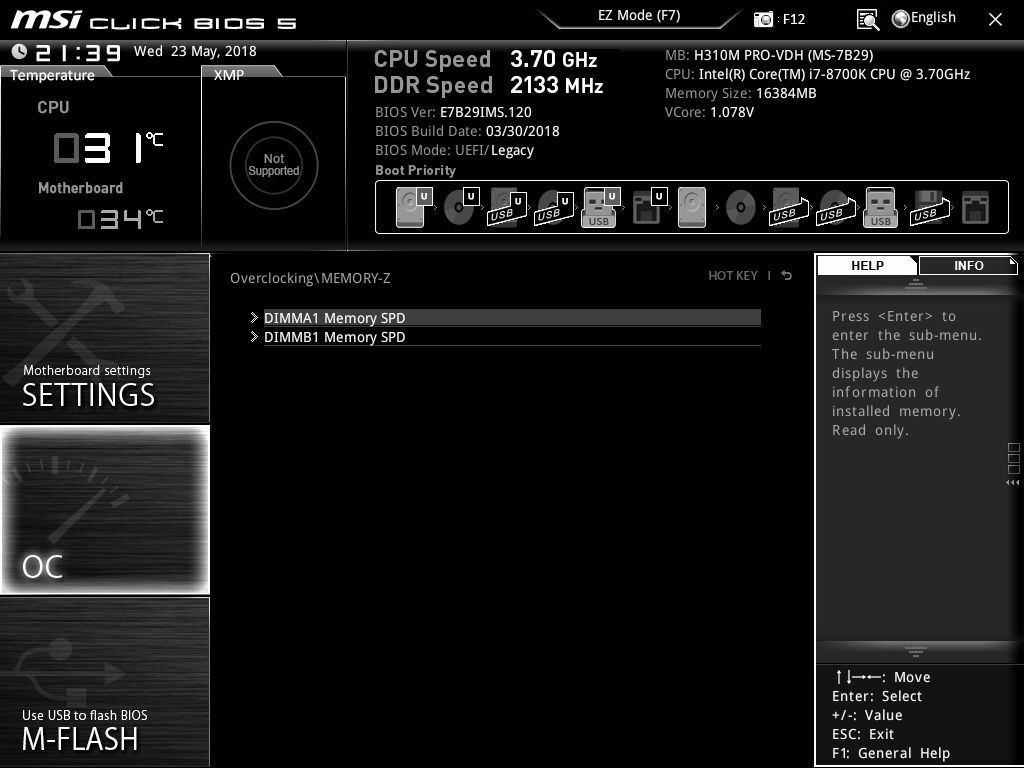

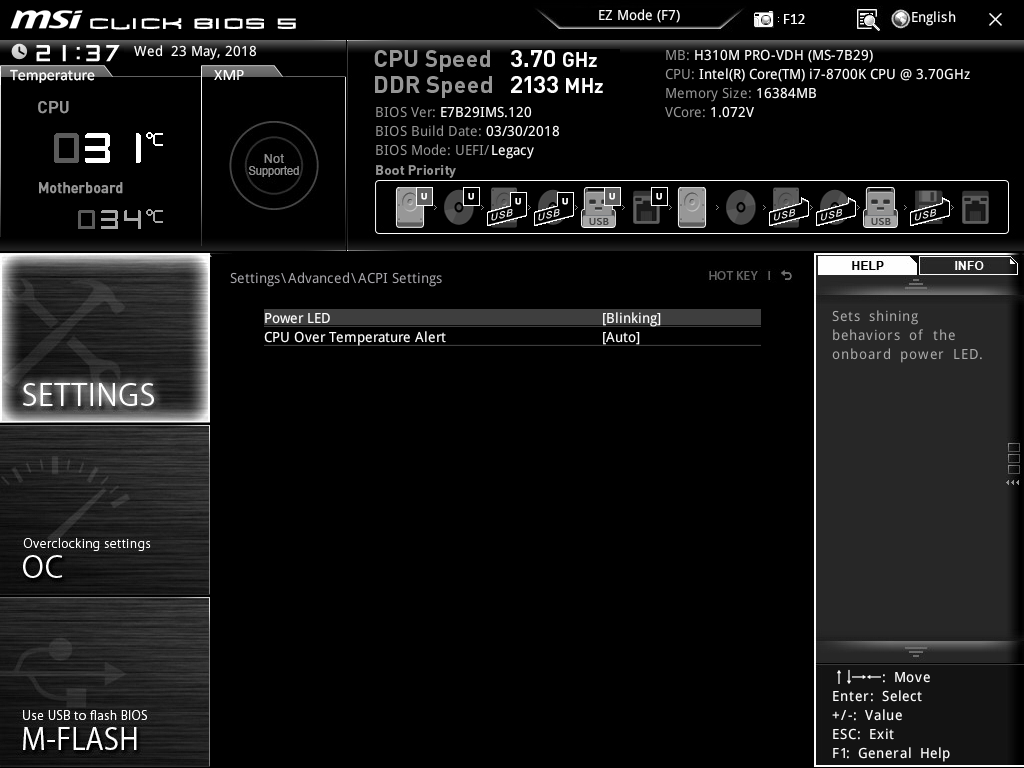

Вы не найдете различий и в BIOS рассмотренных устройств MSI. Прошивка H310M PRO-VDH обладает точно таким же набором функций и регулировок напряжений. В частности, мы можем менять только параметры DRAM Voltage и PCH Voltage.

	MSI H310M PRO-VDH
	Мин./макс. значение, В	Шаг, В
DRAM Voltage	0,6/2,2	0,01
PCH Voltage	0,6/2,0	0,01

А еще плата оснащена всего одним датчиком System.

Совершенно неудивительно, что под нагрузкой H310M PRO-VDH ведет себя точно так же, как и ранее рассмотренная H310М GAMING PLUS. В играх частота всех трех процессоров держится на должном уровне. В ресурсоемких приложениях картина несколько меняется.

Подсистема питания H310M PRO-VDH в играх с использованием в стенде необслуживаемой СЖО нагревается до 70 градусов Цельсия. В таком режиме материнская плата и другие компоненты ПК работают абсолютно стабильно.

Далее H310M PRO-VDH ведет себя точно так же, как и H310М GAMING PLUS. Под нагрузкой в программе LinX 0.9.1 в режиме по умолчанию в случае использования процессоров Core i5-8400 и Core i5-8600 их частота снижается до 2,8 ГГц и 3,1 ГГц соответственно. При применении в стенде флагманского Coffee Lake его частота снижается ниже номинальной отметки и составляет 2,9 ГГц.

Как видите, конвертер питания H310M PRO-VDH под нагрузкой нагревается до таких же высоких значений — 120 градусов Цельсия.

В случае же использования процессора Core i7-8700K с включенным Long Duration Limit система стала работать нестабильно — перегрев VRM-зоны провоцирует сброс частоты до значения 800 МГц.

⇡#Тестовый стенд, методика и ПО

Еще до тестирования бюджетных H310-плат было очевидно, что флагманский шестиядерник Core i7-8700K не будет работать стабильно в таких программах, как LinX и Prime95. Поэтому тестирование материнок проводилось сразу с тремя процессорами. Хоть все участники тестирования и поддерживают топовый Coffee Lake, но покупатели наверняка будут устанавливать в них более дешевые 6-ядерные модели, а то и что-нибудь попроще.

Тестирование на стабильность состояло из двух частей. Сначала мы смотрели, как ведут себя платы в играх. Для этого испытания на стендах последовательно запускались такие проекты, как «Ведьмак-3: Дикая Охота», Fallout 4, GTA V и Battlefield 1. Затем мы включали программу LinX 0.9.1 — в ней-то и проявлялись самые слабые стороны рассматриваемых в этой статье устройств.

Важно понимать, что программа LinX — это один из самых серьезных нагрузочных инструментов для современных процессоров Intel. Практика показывает, что большинство других ресурсоемких приложений, которыми мы пользуемся в обычной жизни, так систему не нагружают. Хотя есть и исключения — например, кодер x265 активно использует AVX2-инструкции. Тем не менее стабильная работа компьютера в LinX является гарантией того, что система впоследствии не будет перегреваться, троттлить и работать нестабильно.

В стендах использовалась необслуживаемая СВО NZXT Kraken X61 — эта «водянка» отлично справляется с охлаждением даже Core i7-8700K, однако надо понимать, что VRM-зоны материнских плат во время тестирования никак дополнительно не охлаждались. Остальные комплектующие указаны в таблице ниже.

Конфигурация тестового стенда
Центральный процессор	Intel Core i5-8400, 6 ядер и 6 потоков, 2,8 (4,0) ГГц, 65 Вт
	Intel Core i5-8600, 6 ядер и 6 потоков, 3,1 (4,3) ГГц, 65 Вт
	Intel Core i7-8700K, 6 ядер и 12 потоков, 3,7 (4,7) ГГц, 95 Вт
Материнская плата	ASRock H310M-HDV, BIOS 1.20
	ASUS PRIME H310M-K, BIOS 0401
	GIGABYTE H310M DS2, BIOS F3
	MSI H310М GAMING PLUS, BIOS 7B28v11
	MSI H310M PRO-VDH, BIOS 7B29v12
Оперативная память	Samsung M378A1G43EB1-CRC, 2 × 8 Гбайт, DDR4-2400, 17-17-17-39
Накопитель	ZOTAV T500 960 Гбайт
Видеокарта	NVIDIA GeForce GTX 1080, 8 Гбайт GDDR5X
Блок питания	Corsair HX850i, 850 Вт
Процессорный кулер	NZXT Kraken X61
Корпус	Открытый тестовый стенд
Монитор	Acer S277HK, 27", Ultra HD
Операционная система	Windows 10 Pro x64 17134
ПО для видеокарты
NVIDIA	GeForce Game Ready Driver 397.31
Дополнительное ПО
Удаление драйверов	Display Driver Uninstaller 17.0.6.1
Измерение FPS	Fraps 3.5.99
	FRAFS Bench Viewer
	Action! 2.3.0
Разгон и мониторинг	GPU-Z 1.19.0
	MSI Afterburner 4.4.0
Дополнительное оборудование
Тепловизор	Fluke Ti400
Шумомер	Mastech MS6708
Ваттметр	watts up? PRO

После проведения стресс-тестирования определялся уровень производительности тестовых систем. Набор приложений, игр и бенчмарков выглядит следующим образом:

• 3DMark Professional Edition 2.2.3509. Тест Time Spy, DirectX 12.
• «Ведьмак-3: Дикая охота». Разрешение Full HD, максимальное качество, HBAO+, AA, NVIDIA HairWorks выкл.
• GTA V. Разрешение Full HD, DirectX 11, максимальное качество, AA выкл., 16 × AF.
• Blender 2.79. Определение скорости финального рендеринга в одном из популярных свободных пакетов для создания трехмерной графики. Измеряется продолжительность построения финальной модели из Blender Cycles Benchmark rev4.
• x265 HD Benchmark. Тестирование скорости транскодирования видео в перспективный формат H.265/HEVC.
• Corona 1.3. Тестирование скорости рендеринга при помощи построения стандартной сцены BTR, используемой для измерения производительности.

⇡#Результаты тестирования

Про то, как себя ведет каждая конкретная материнская плата с тем или иным процессором в той или иной задаче, уже подробно написано. Однако для большей наглядности все полученные данные сведены в одной таблице.

		ASRock H310M-HDV	ASUS PRIME H310M-K	GIGABYTE H310M DS2	MSI H310М GAMING PLUS	MSI H310M PRO-VDH
Процессор — Intel Core i5-8400
Тактовая частота процессора, номинальный режим	LinX 0.9.1	2,9-3,8 ГГц	2,8-3,8 ГГц (LinX 0.7.0), в LinX 0.9.1 — нестабильная работа	3,2-3,8 ГГц	2,8-3,8 ГГц	2,8-3,8 ГГц
	Игры	3,8 ГГц	3,8 ГГц	3,8 ГГц	3,8 ГГц	3,8 ГГц
Тактовая частота процессора, настройка лимита мощности и напряжения (если возможно)	LinX 0.9.1	0,8-3,8 ГГц — нестабильная работа	2,8-3,8 ГГц (LinX 0.7.0), в LinX 0.9.1 — нестабильная работа	3,4-3,8 ГГц	2,8-3,8 ГГц	2,8-3,8 ГГц
	Игры	3,8 ГГц	3,8 ГГц	3,8 ГГц	3,8 ГГц	3,8 ГГц
Процессор — Intel Core i5-8600
Тактовая частота процессора, номинальный режим	LinX 0.9.1	2,9-4,1 ГГц	2,9-4,1 ГГц (LinX 0.7.0), в LinX 0.9.1 — нестабильная работа	3,1-4,1 ГГц	3,1-4,1 ГГц	3,1-4,1 ГГц
	Игры	4,1 ГГц	4,1 ГГц	4,1 ГГц	4,1 ГГц	4,1 ГГц
Тактовая частота процессора, настройка лимита мощности и напряжения (если возможно)	LinX 0.9.1	0,8-4,1 ГГц — нестабильная работа	3,1-4,1 ГГц (LinX 0.7.0), в LinX 0.9.1 — нестабильная работа	3,1-4,1 ГГц	3,1-4,1 ГГц	3,1-4,1 ГГц
	Игры	4,1 ГГц	4,1 ГГц	4,1 ГГц	4,1 ГГц	4,1 ГГц
Процессор — Intel Core i7-8700K
Тактовая частота процессора, номинальный режим	LinX 0.9.1	3,4-4,3 ГГц	3,2-4,3 ГГц (LinX 0.7.0) — нестабильная работа, в LinX 0.9.1 — нестабильная работа	0,8-4,3 ГГц — нестабильная работа	2,9-4,3 ГГц	2,9-4,3 ГГц
	Игры	4,3 ГГц	4,0-4,3 ГГц	4,3 ГГц	4,3 ГГц	4,3 ГГц
Тактовая частота процессора, настройка лимита мощности и напряжения (если возможно)	LinX 0.9.1	0,8-4,3 ГГц — нестабильная работа	0,8-4,3 ГГц (LinX 0.7.0) — нестабильная работа, в LinX 0.9.1 — нестабильная работа	0,8-4,3 ГГц — нестабильная работа	0,8-4,3 ГГц — нестабильная работа	0,8-4,3 ГГц — нестабильная работа
	Игры	4,3 ГГц	4,3 ГГц	4,3 ГГц	4,3 ГГц	4,3 ГГц

Что ж, приведенные результаты позволяют сделать определенные выводы. Во-первых, в 2018 году не существует такой игры, которая серьезно нагрузила бы стенд с процессором Core i7-8700K. Мы видим, что этот чип совершенно стабильно работает с дешевыми H310-платами. Следовательно, при сборке игрового ПК на материнской плате действительно можно сэкономить.

Во-вторых, среди пяти протестированных устройств ни оказалось ни одной платы, которая бы стабильно работала с Core i7-8700K под серьезной нагрузкой, а именно в программе LinX. Таблица наглядно демонстрирует, что в режиме по умолчанию (без настройки лимита мощности) частота этого чипа даже несмотря на высокий уровень TDP просаживается ниже номинальной отметки 3,7 ГГц. Виной всему серьезный нагрев подсистем питания материнских плат.

В-третьих, изменение предела мощности даже для шестиядерных процессоров Core i5 в программе LinX оказывается либо бесполезным, либо опасным занятием. В одних случаях частота как просаживалась, так и просаживается. В других случаях наблюдается нестабильная работа системы. Так, все пять матплат не совладали с Core i7-8700K, частота которого то и дело обваливалась до значения 800 МГц. И установка вентилятора над VRM-зоной эту проблему, увы, не решает. Просто для такого процессора необходима плата с более качественной цепью питания.

Изменение лимита мощности Core i7-8700K не влияет на уровень энергопотребления компьютера в программе LinX 0.9.1, так как платы не в состоянии удерживать тактовую частоту на отметке 4,3 ГГц и работают нестабильно. Также на графике выше мы видим, что четыре из пяти материнских плат демонстрируют схожие результаты, и только ASRock H310M-HDV заметно выбивается из толпы, причем не в лучшую сторону, конечно же. Самыми энергоэффективными оказались платы MSI.

И все же увеличение лимита мощности дает небольшой прирост производительности в некоторых ресурсоемких задачах. Например, при использовании ASRock H310M-HDV и процессора Core i5-8600 в тесте x265 HD Benchmark система стала быстрее на 13 %. Только учтите один момент: запущенные бенчмарки, как правило, работают непродолжительное время. При загрузке системы на более длительный срок перегрев конвертера питания приведет либо к сбросу тактовой частоты, либо к нестабильной работе всей системы. На мой взгляд, небольшая прибавка, полученная при использовании функции Power Limit, того не стоит.

Интересно, что в некоторых тестах с использованием различных материнских плат стенд с процессором Core i5-8600 не всегда оказывается быстрее аналогичной системы, но с чипом Core i5-8400. Серьезная экономия на подсистеме питания в рассмотренных устройствах приводит к тому, что эффективность ЦП, работающих на более высоких частотах, очень серьезно падает. Можно даже сделать вывод, что для таких плат 6-ядерный Core i5-8400 — это потолок, если вам необходим ПК не для игр, а для решения более сложных задач. Правда, не будем забывать, что у Intel есть T-процессоры Coffee Lake, уровень TDP которых не превышает 35 Вт.

Еще одним способом увеличить производительность ПК могло бы стать использование в системе высокочастотной памяти, но платы на базе чипсета H310 Express поддерживают максимум ОЗУ стандарта DDR4-2666.

В играх же все пять материнских плат демонстрируют схожие результаты. Этот класс задач не способен нагрузить центральный процессор так, чтобы был превышен порог TDP или чтобы конвертер питания платы начал перегреваться. Даже если в системе с H310-платой используется флагманский Coffee Lake.

⇡#Выводы

Не скажу, что полученные результаты стали для меня каким-то откровением. Помните, в прошлом году на нашем сайте вышел обзор недорогих плат на базе чипсета Z270 Express? Даже платы с более качественным конвертером питания не всегда справлялись с работой четырехъядерного Core i7-7700K. Что и говорить об откровенно дешевых H310-платах, которым требуется совладать с 6-ядерными чипами поколения Coffee Lake?

Тестирование показало, что для игр такие устройства еще более-менее сгодятся. Все пять плат работали даже с предустановленным процессором Core i7-8700K. Я не сторонник экономии на таких компонентах в системном блоке, но при очень сильном ограничении в денежных средствах приобретение самой дешевой H310-платы позволит вам сэкономить пару-тройку тысяч рублей, которые можно вложить в покупку, например, более производительной видеокарты или SSD-накопителя. Только учтите, что любое такое устройство — это сплошные компромиссы. Например, все пять рассмотренных сегодня плат имеют всего два разъема для подключения вентиляторов, один из которых априори будет занят крыльчаткой процессорного кулера. При этом именно таким устройствам крайне необходима организация эффективного охлаждения в корпусе. Мой вам совет: вместе с дешевыми платами, которые не имеют радиаторов для цепи VRM, лучше используйте кулер Down-Flow-типа — его вентилятор хоть как-то будет обдувать околосокетное пространство.

При этом у меня нет уверенности, что эти платы смогут долго работать с каким-нибудь Core i7-8700K даже если система будет использоваться исключительно для игр. Тестирование проводилось в комфортным условиях, но представьте ту же систему, например, через полгода — в наидешевейшем корпусе с одним вентилятором, набитом пылью. В общем, рекомендуем с H310-платами использовать максимум Core i5-8400 или же Т-процессоры с TDP 35 Вт.

Естественно, любой материнки на базе чипсета H310 Express будет достаточно для сборки офисного системного блока или же HTPC. Только берите в таком случае модель с HDMI-выходом.

Если же вам необходим компьютер для создания контента, а не развлечений, то тогда бюджетные платы на H310-чипсете не подойдут вообще. Сегодняшнее тестирование показывает, что подсистемы питания таких устройств не справляются с шестиядерными Coffee Lake и особенно с Core i7. Функция изменения мощности при этом оказывается либо бесполезной, либо в худшую сторону сказывается на стабильности работы системы.

Что касается протестированных сегодня матплат, то я не могу выделить ни одной модели. Все пять устройств обладают примерно одинаковым уровнем функциональности. Разве что на общем фоне за счет M.2-порта и сетевого контроллера Intel несколько выделяется MSI H310М GAMING PLUS. Однако в остальном «болячки» у изученных моделей одни и те же. И если у вас есть возможность приобрести более качественное решение, то ей всенепременно следует воспользоваться. К тому же сейчас стоимость материнских плат на H310-чипсете, на мой взгляд, несколько завышена. Стоит добавить всего пару тысяч рублей, и вы уже можете приобрести что-то нормальное на базе набора логики B360 Express, с хорошим уровнем функциональности и более качественной подсистемой питания.

Выражаем благодарность компьютерному магазину «Регард» за предоставленные для тестирования устройства.
