Обзор материнской платы Gigabyte X570 Aorus Xtreme: 16 фаз питания и пассивное охлаждение чипсета

Когда компания AMD выпускала первое поколение процессоров Ryzen, материнские платы с процессорным разъёмом Socket AM4 представляли собой сравнительно простые и недорогие продукты. Они явно проигрывали по оснащению платформам, которые предлагались для процессоров Intel, и даже флагманские Socket AM4-решения стоили заметно дешевле передовых плат для массовых процессоров семейства Core. По всему было видно, что на первых порах производители материнских плат серьёзно сомневались в востребованности Ryzen и не рассчитывали, что на дорогие и навороченные платформы для таких CPU могут действительно найтись желающие.

Однако за прошедшие два года AMD смогла доказать, что её чипы с микроархитектурами Zen, Zen+ и Zen 2 способны не просто играть в той же весовой категории, что и процессоры Intel, а в каких-то ситуациях могут быть определённо лучшим предложением. Например, новейший двенадцатиядерный Ryzen 9 3900X обеспечивает максимальную на сегодняшний день вычислительную производительность среди любых массовых CPU, а шестиядерный Ryzen 5 3600 с полным правом претендует на звание самого рационального выбора в среднем сегменте. Поэтому совершенно неудивительно, что рынок Socket AM4-материнских плат к сегодняшнему дню кардинально изменился.

Материнская плата Gigabyte X570 Aorus Xtreme, о которой пойдёт речь в этом материале, как раз и выступает наиярчайшей иллюстрацией произошедших перемен. Дело в том, что это – флагманская платформа, оснащению которой могут позавидовать многие LGA1151v2-платы верхнего ценового диапазона. Она способна похвастать неординарным внешним видом, продуманным охлаждением всех греющихся частей, очень мощным конвертером питания, удобными диагностическими средствами, качественным интегрированным звуком, большим числом портов USB 3.2, слотами PCI Express 4.0, встроенным 10-гигабитным сетевым контроллером, поддержкой Wi-Fi 6 и массой других возможностей передового уровня. Честно говоря, когда берёшь такую плату в руки, невольно возникает ощущение, что это не обычная Socket AM4-плата, а полновесный продукт уровня HEDT.

Собственно, на это намекает и цена. Gigabyte X570 Aorus Xtreme стоит $700, и раньше было совершенно немыслимо, что плата под массовые процессоры AMD может потянуть на такую сумму. А ведь это – отнюдь не дерзкий эксперимент разработчиков Gigabyte. Подобные по стоимости Socket AM4-платы на базе набора логики X570 предлагают и другие производители, что совершенно однозначно свидетельствует о существующем на такие платформы спросе. Причём весьма симптоматично и то, что платам для платформы Intel LGA1151v2 до 700-долларовой планки дорасти так и не удалось. То есть, по мнению производителей плат, в наиболее могучих платформах сегодня нуждаются именно те покупатели, которые делают ставку на Ryzen, а не на процессоры Intel Core.

Что же получат те пользователи, которые решатся потратиться на Gigabyte X570 Aorus Xtreme? Именно об этом мы и поговорим в данном обзоре. Но о самой неожиданной её черте стоит сказать сразу: инженеры Gigabyte осмелились сделать на базе X570 такую плату, которая каким-то чудом обходится без активного охлаждения микросхемы чипсета. И это – одна из основных интриг сегодняшнего тестирования, ведь других X570-плат без чипсетного вентилятора на данный момент не существует.

⇡#Технические характеристики

С учётом стоимости Gigabyte X570 Aorus Xtreme совершенно неудивительно, что характеристики этой платы накручены по максимуму. Всё, чего только можно пожелать, на этой плате есть (почти без исключений). Расстроить может разве только невозможность подключить к этой материнской плате карты расширения с портами Thunderbolt, а также отсутствие на ней каких-либо видеовыходов. Однако и то и другое – функции, которые на практике требуются очень редко, и плата за $700 без них ущербной совсем не кажется.

В остальном обширные характеристики Gigabyte X570 Aorus Xtreme можно оценить по следующей таблице.

Gigabyte X570 Aorus Xtreme наглядно показывает, насколько широкими возможностями может обладать комбинация из процессора Ryzen 3000 и набора логики X570. Мы уже говорили, что эта плата похожа на платформу для HEDT-систем, и её паспортные характеристики вновь заставляют вспомнить о таком сравнении. В отличие от Ryzen Threadripper старшие процессоры Ryzen 3000 предлагают не так много линий PCI Express для подключения массива из видеокарт и имеют лишь двухканальный контроллер памяти. Но несмотря на это, на базе X570 Aorus Xtreme можно собрать мощнейшую систему, которую вполне можно будет использовать в роли высокопроизводительной рабочей станции. Особенно после того, как на рынке появятся 16-ядерные процессоры Ryzen 9 3950X.

Отдельно стоит упомянуть о том, что все многочисленные функции Gigabyte X570 Aorus Xtreme реализованы на ней таким образом, чтобы платой было пользоваться действительно удобно. Для этого инженеры применили ряд нестандартных компоновочных решений, о которых мы подробнее поговорим далее. Здесь же, на этапе знакомства с техническими характеристиками, предлагаем просто посмотреть на схему платы.

Обратите внимание на расположение большинства разъёмов для подключения внутренних кабелей по переднему краю платы и на то, что разработчики постарались освободить как можно больше места в окрестности графической карты. Это – две важные и характерные особенности дизайна X570 Aorus Xtreme.

⇡#Упаковка и комплектация

Gigabyte X570 Aorus Xtreme ожидаемо поставляется в большой красивой коробке с достаточно информативным и при этом не перегруженным оформлением. Лицевую сторону упаковки украшает крупный логотип Aorus, а на обратной приводится изображение платы с перечислением её ключевых особенностей и спецификаций. По тому, какие свойства в перечне удостоены более крупного шрифта и выделения, можно догадаться, что же именно в X570 Aorus Xtreme производитель считает главным. Это мощный и качественный конвертер питания, эффективное охлаждение, поддержка PCI Express 4.0, разветвлённые средства управления RGB-подсветкой, а также дополнительные сетевые контроллеры – 10-гигабитный проводной и беспроводной Wi-Fi 6.

Рассматриваемая плата выделяется среди прочих X570-решений не только размерами коробки, но и тем, сколько дополнительных принадлежностей в эту коробку поместилось. В комплект поставки входит:

• USB-накопитель с утилитами и драйверами;
• шесть SATA-кабелей;
• две Wi-Fi-антенны с коэффициентом усиления 4 дБи;
• модуль G-Connector для простого подключения светодиодов и кнопок корпуса;
• кабель для подключения светодиодов и кнопок корпуса;
• два кабеля для подключения адресуемых светодиодных лент;
• один кабель для подключения светодиодных RGB-лент;
• один датчик звукового давления;
• управляющий блок AORUS RGB Fan Commander;
• шесть хомутов-липучек Velcro для кабелей;
• два выносных термодатчика;
• винты и стойки для крепления M.2-накопителей;
• набор наклеек для украшения корпуса.

Отдельные аксессуары из этого списка достойны более детального описания. Например, вот как выглядят входящие в комплект поставки Wi-Fi-антенны.

Или вот другой необычный предмет из комплекта — SATA-кабели в оплётке.

А датчик звукового давления – вообще уникальное устройство, которое поставляется исключительно с флагманскими платами Gigabyte и позволяет контролировать уровень шума работающей системы.

Но самое щедрое дополнение к плате – блок AORUS RGB Fan Commander. Это отдельный аппаратный модуль, предназначенный для управления вентиляторами и для синхронизации RGB-подсветки на различных подключённых к плате аксессуарах.

Gigabyte позиционирует этот модуль как незаменимое устройство для моддеров, однако оно может быть полезно и обычным пользователям, поскольку расширяет возможности самой платы по конфигурированию системы охлаждения ПК и управления ею.

⇡#Дизайн и возможности

Gigabyte X570 Aorus Xtreme выделяется на фоне прочих плат с разъёмом Socket AM4 не только из-за своей нескромной цены. Кроме этого, её можно назвать выдающейся как по размеру, так и по весу. Дело в том, что она выполнена в форм-факторе EATX и практически полностью закрыта металлическими кожухами с обеих сторон. С наружной стороны поверхность платы почти полностью спрятана за радиатором чипсета и слотов M.2, а также декоративными кожухами, проходящими по краям платы.

С оборотной же стороны плата усилена алюминиевой пластиной с «наноуглеродным» напылением, сделанным для лучшего теплорассеивания.

Эффективный теплоотвод – важный козырь Gigabyte X570 Aorus Xtreme. Дело в том, что именно благодаря продуманной системе охлаждения чипсета и применению задней пластины X570 Aorus Xtreme обходится без вентилятора на чипсете. Это единственная такая плата на рынке: все остальные материнки, построенные на такой же микросхеме, пользуются активным охлаждением с применением малогабаритных вентиляторов. При этом никаких проблем с температурным режимом микросхемы X570 на рассматриваемой плате Gigabyte не возникает — пассивная система охлаждения вполне справляется с отводом тепла от данного чипа с тепловым пакетом 15 Вт. В процессе тестирования мы ни разу не видели, чтобы температура чипсета превысила 65 градусов.

Секрет Gigabyte состоит не только в размерах прилегающей к чипсету алюминиевой болванки. В основании радиатора чипсета проложена тепловая трубка, которая проходит и сквозь все остальные радиаторы материнской платы, объединяя в одно целое систему охлаждения и чипсета, и VRM.

А на охлаждении конвертера питания разработчики Gigabyte явно совсем не экономили. Здесь используется классическая конструкция радиатора, применяемая в процессорных кулерах: стержневая тепловая трубка проходит сквозь подошву радиатора, в которой закреплён пакет тонких алюминиевых рёбер.

В дополнение к этому используется технология прямого контакта, а в качестве термоинтерфейсного материала выбраны прокладки LAIRD, имеющие улучшенную теплопроводность. Вся эта конструкция оказывается вполне жизнеспособной: схема питания процессора точно так же, как и чипсет, от высоких температур совершенно не страдает.

Впрочем, во многом это связано с тем, как на Gigabyte X570 Aorus Xtreme сделан конвертер питания. Платы, базирующиеся на X570, имеют более мощные цепи питания в сравнении с предшественниками, поскольку старшие процессоры Ryzen 3000 нарастили свои энергетические аппетиты. И для X570 Aorus Xtreme инженеры Gigabyte собрали 16-канальную схему (14 фаз – на процессор и 2 фазы – на SoC) на базе силовых каскадов Infineon TDA21472, управляемую ШИМ-контроллером Infineon XDPE132G5C.

У такой схемы есть две ключевые особенности. Во-первых, гигантская мощность: каждый силовой каскад Infineon рассчитан на ток до 70 А, то есть в сумме конвертер питания может выдать ток до 1120 А. Во-вторых, все 16 фаз в ней – честные, никакого запараллеливания или удваивания тут нет, а значит, такая схема будет отличаться не только высокой эффективностью, но и низкими пульсациями. Иными словами, X570 Aorus Xtreme обладает чуть ли не самым лучшим дизайном конвертера питания среди всех представленных на рынке Socket AM4-плат. По крайней мере настоящих, раздельно работающих 16 фаз в конвертере питания платы для Ryzen мы до сих пор не видели ни разу.

Кстати говоря, энтузиасты могут проконтролировать работу конвертера питания не только встроенными средствами мониторинга, но и напрямую – мультиметром. Для упрощения этой процедуры на плате есть контрольные точки для измерения базовых напряжений.

Да и вообще, энтузиасты должны быть очень довольны тем, как спроектирована Gigabyte X570 Aorus Xtreme. На ней есть аппаратные кнопки Power On и Reset, индикатор POST-кодов, две микросхемы BIOS с возможностью ручного переключения между ними и даже реализована возможность обновления прошивки без участия процессора и памяти. Любопытно, что официальный сайт Gigabyte при этом обещает установку микросхем флеш-памяти с BIOS в «кроватки» для их лёгкой замены, но по факту они припаяны к плате.

Gigabyte X570 Aorus Xtreme предлагает довольно удобный набор слотов расширения. Предусмотрено три слота PCIe x16: первые два подключены к линиям процессора, а последний – к чипсету X570. Таким образом, первые два слота могут работать в режимах x16/x0 или x8/x8 (с поддержкой SLI и CrossFire), а третий всегда функционирует как x4. При установке в плату процессоров Ryzen 3000 все слоты поддерживают протокол PCI Express 4.0 с удвоенной пропускной способностью.

Это равным образом касается и слотов M.2, которых на плате тоже три. Из них за ближайший к Socket AM4 слот отвечает процессор, а второй и третий слоты работают через чипсет. Все они способны принимать как NVMe-, так и SATA-накопители.

Отдельное спасибо инженерам Gigabyte хочется сказать за удачное расположение всех этих слотов. Перед первым PCIe x16 оставлено много свободного места, что позволит вставить в плату видеокарту с трёхслотовой системой охлаждения, и она не перекроет следующий слот. А разъёмы M.2 размещены так, чтобы не оказываться под видеокартой и не страдать от внешнего нагрева. Да и вообще, про охлаждение M.2-накопителей подумали отдельно: все слоты закрываются сверху алюминиевыми теплорассеивающими пластинами, которые в сборе составляют единое целое с радиатором чипсета.

Ещё одна характерная особенность компоновки Gigabyte X570 Aorus Xtreme – перенос практически всех внутренних коннекторов на правый край платы с одновременным их разворотом параллельно её плоскости. Это касается как 24-контактного разъёма ATX-питания, так и многих других разъёмов: для подключения пяти корпусных вентиляторов, для светодиодных лент, для органов управления корпуса. Также на правую сторону платы аналогичным образом выведены шесть портов SATA, четыре порта USB 3.2 Gen1 и два порта USB 2.0.

Однако поместились здесь всё же не все разъёмы. Например, вне правой грани на плате размещён внутренний порт USB 3.2 Gen2, коннекторы для вентиляторов процессорного кулера и различных датчиков системы мониторинга, два 8-контактных силовых разъёма питания процессора, а также коннектор для подключения аудиоразъёмов передней панели корпуса. Но даже несмотря на это, специфический дизайн X570 Aorus Xtreme помогает оптимизировать кабельное хозяйство внутри корпуса. Дополнительно помочь в этом может и прилагаемый к плате блок AORUS RGB Fan Commander, на который можно переложить питание и управление всеми вентиляторами в системном блоке.

Задняя панель платы тоже выглядит не совсем обычно. И дело не только в том, что она комплектуется предустановленной заглушкой I/O Shield. Гораздо важнее высокая концентрация вынесенных на неё портов: в частности, тут разместилось 12 разных USB-портов, что можно даже посчитать заявкой на рекорд.

Если говорить более конкретно, то среди этого количества один порт – это USB 3.2 Gen2 Type-C, ещё пять портов (красного цвета) – USB 3.2 Gen2 Type-A, два порта (синий и серый) – USB 3.0, ну и четыре порта (чёрные) – USB 2.0. От поддержки PS/2 в Gigabyte решили отказаться, зато реализовали сразу два проводных сетевых контроллера: с пропускной способностью 10 Гбит/с и 1 Гбит/с. Также на задней панели присутствуют два антенных коннектора Wi-Fi-адаптера, работающего в стандарте Wi-Fi 6 (802.11ax). И естественно, дело не обходится без аудиогнёзд: пяти аналоговых и одного цифрового оптического S/P-DIF-выхода.

Звуковой тракт в Gigabyte X570 Aorus Xtreme собран на базе восьмиканального кодека Realtek ALC1220-VB с соотношением «сигнал — шум» до 120 дБ и микросхемы ЦАП ESS Sabre 9218 с двумя 32-битными каналами и соотношением «сигнал — шум» 130 дБ. Естественно, при этом инженеры не забыли изолировать звуковую схему от остальной части платы и внедрить в неё качественный осциллятор TXC и аудиофильские конденсаторы WIMA и Nichicon Gold. Иными словами, качество интегрированной звуковой карты сомнений не вызывает, и позолоченные аудиогнёзда на задней панели платы не кажутся пустым пижонством.

Как уже стало понятно, наряду со звуком большое внимание в Gigabyte X570 Aorus Xtreme уделено и сетевым возможностям. Чего, например, стоит то, что к обычному гигабитному сетевому контроллеру Intel I211-AT разработчики платы добавили второй – Aquantia AQtion AQC107. Чип Aquantia – это один из немногих существующих на данный момент контроллеров проводной сети, поддерживающий соединения на скорости вплоть до 10 Гбит/с.

Кроме того, в Gigabyte X570 Aorus Xtreme добавлена поддержка и беспроводной сети, которая реализуется новейшим модулем Intel Wi-Fi 6 AX200. Он совместим со стандартом IEEE 802.11ax и в конфигурации 2T2R способен обеспечить скорости передачи данных на уровне 2,4 Гбит/с. Также в модуле AX200 реализована и поддержка стандарта Bluetooth 5.

В завершение знакомства с Gigabyte X570 Aorus Xtreme стоит сказать, что, ко всему прочему, эта плата отличается весьма продвинутыми возможностями в сфере аппаратного мониторинга. Так, плата контролирует температуры семи разных узлов системы, плюс есть возможность подключения двух внешних термодатчиков (входят в комплект). Более того, у платы Gigabyte теперь появилась и ещё одна измеряемая величина – уровень шума. Необходимый датчик звукового давления поставляется в комплекте. К плате можно подключить в общей сложности восемь вентиляторов, причём она не только способна самостоятельно определять их тип и гибко управлять их скоростью вращения, но и при заданных условиях умеет их полностью останавливать.

Плюс к этому ещё восемь управляемых вентиляторов могут быть подключены через дополнительное устройство AORUS RGB Fan Commander.

Не обошли стороной разработчики и RGB-подсветку. Однако в данном случае она относительно ненавязчива. По умолчанию подсвечивается зона конвертера питания процессора, чипсета и звуковой карты, если же этого пользователю покажется недостаточно, то он может добавить несколько светодиодных лент самостоятельно – для их подключения на плате есть четыре разных коннектора.

Вся подсветка, естественно, управляемая: за неё отвечает фирменное приложение RGB Fusion 2.0.

⇡#BIOS

BIOS материнских плат Gigabyte претерпел рестайлинг, и в новых продуктах, основанных на чипсете X570, оболочка выглядит немного по-другому. Оформление стало более строгим, и ориентироваться в разделах теперь проще. Кроме того, в структуре меню BIOS добавилась новая страница Favorites, содержимое которой пользователь может сформировать своими руками, отправив на неё наиболее важные для себя настройки.

Сильно изменилась и стартовая страница «упрощённого» режима. На ней наглядно представлена информация о системе и собраны ссылки на самые востребованные функции.

Впрочем, пользователи, скорее всего, захотят получить доступ к полному набору опций, и тут тоже Gigabyte X570 Aorus Xtreme есть чем похвастать.

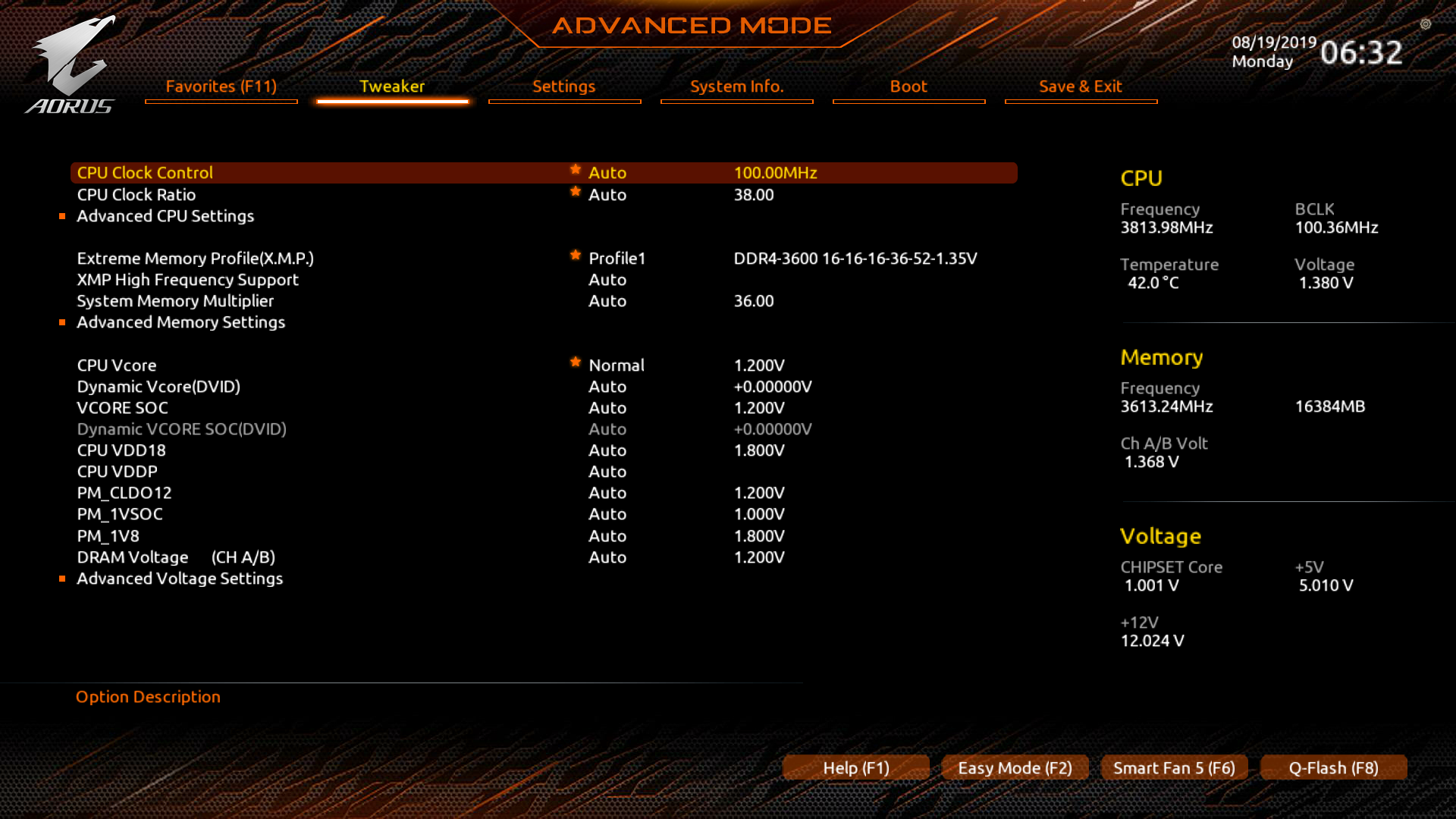

Самый главный для энтузиастов раздел BIOS – это Tweaker. Тут сосредоточены все базовые настройки частот, напряжений и таймингов. Его наполнение в целом типично для Socket AM4-плат: здесь можно настроить режимы работы процессора.

Напряжение процессора можно указывать как в абсолютных, так и в относительных значениях. Поддерживается восемь ступеней Load-Line Calibration. Величины напряжений регулируются в широких пределах, достаточных как для обычного, так и для экстремального разгона. Для памяти предоставляется полный доступ к параметрам контроллера памяти. Полный набор скриншотов, снятых в разделе Tweaker, приводится ниже.


Смотреть все изображения (9)









Смотреть все
изображения (9)

Но, к сожалению, мы не можем сказать, что в BIOS легко найти все необходимые для тонкого конфигурирования Ryzen 3000 опции. Разработчики платы почему-то обошли вниманием тот момент, что пользователь может захотеть заняться разгоном шины Infinity Fabric. На странице Tweaker нет опций ни для регулировки её частоты, ни для изменения напряжений VDDP и VDDG.

К счастью, эти настройки всё-таки в BIOS есть, хотя их и придётся как следует поискать. Разработчики Gigabyte не стали выносить их на передний план — они спрятаны в предоставленном самой AMD подразделе Settings/AMD Overclocking.

Из раздела AMD Overclocking можно также перейти и к конфигурированию технологии Precision Boost Override, посредством которой тоже можно пытаться разгонять процессоры Ryzen 3000.

Здесь есть доступ ко всем нужным константам технологии Precision Boost 2, включая и новую переменную Max CPU Boost Clock Override, которая позволяет поднять потолок частоты процессоров в турборежиме.

Отдельного упоминания заслуживает то, как в BIOS рассматриваемой платы реализовано управление вентиляторами.

Всё делается очень гибко. Любой из вентиляторов можно привязать к любому термодатчику, а зависимость между скоростью вращения каждого вентилятора и температурой можно задавать совершенно произвольно.

Однако всё равно к BIOS платы Gigabyte X570 Aorus Xtreme у нас остались достаточно существенные претензии. Хотя в процессе тестов мы не встретили никаких проблем, связанных с недоработками BIOS, в скорости внедрения новых и порой весьма востребованных функций Gigabyte явно проигрывает другим производителям. Можно привести массу примеров настроек, которые давно есть в большинстве плат конкурирующих разработчиков, но в BIOS рассматриваемой платы отсутствуют. Например, у X570 Aorus Xtreme не реализована лёгкая настройка функциональности Precision Boost Override через профили и нет возможности управления RGB-подсветкой — только простое включение или выключение. Также в BIOS не нашлось места для функции Secure Erase для твердотельных накопителей, отсутствует возможность просмотра профилей XMP модулей памяти и нет поиска по настройкам. Более того, новые прошивки можно записывать в плату, только пользуясь внешним носителем, поскольку обновление прошивок через Интернет разработчики Gigabyte пока не осилили.

Все эти недоработки не критичны, но в целом нужно учитывать, что BIOS материнских плат компании Gigabyte, основанных на наборе логики X570, не столь богат разного рода сервисными возможностями, как BIOS плат конкурирующих производителей.

⇡#Разгон

С разгоном на Gigabyte X570 Aorus Xtreme получается парадоксальная ситуация. Эта плата спроектирована с явным прицелом на работу с флагманскими процессорами семейства Ryzen 3000. В ней реализован конвертер питания очень высокого уровня, способный обеспечить «чистое» питание процессорам с 12 или 16 ядрами, работающим на запредельных частотах. Но в реальности выясняется, что всё это совершенно не нужно. Дело в том, что процессорам семейства Ryzen 9 какой-либо оверклокинг абсолютно чужд. Они практически не разгоняются, в чём мы убедились собственноручно, пытаясь выжать дополнительную производительность из тестового процессора Ryzen 9 3900X.

Вы наверняка уже видели статистику Silicon Lottery, из которой следует, что процессоры Ryzen 9 3900X гарантированно разгоняются лишь до частоты 4,0 ГГц по всем ядрам. А частоту 4,2 ГГц может взять в среднем лишь один из 17 процессоров. И мы можем только подтвердить эти выводы. Даже на такой явно заточенной на разгон материнской плате, как Gigabyte X570 Aorus Xtreme, наш экземпляр Ryzen 9 3900X смог в разгоне развить лишь частоту 4,05 ГГц.

Для того чтобы добиться стабильности в этом случае, нам пришлось выставить напряжение 1,212 В, а также переключить функцию Load-Line Calibration в положение Extreme. При таких установках Ryzen 9 3900X смог успешно пройти тестирование в Prime 29.8 с включёнными AVX2-инструкциями.

Температура процессора достигала в таком режиме 92 градусов, в то время как для охлаждения использовался двухсекционный суперкулер Noctua NH-D15.

Фиаско с разгоном – не вина материнской платы. Процессоры Ryzen 3000 действительно гонятся очень плохо и подвержены высокому нагреву, что отчасти связано с переходом на 7-нм технологию и уменьшением размеров полупроводникового кристалла, снимать с которого тепло стало ещё сложнее. Кроме того, не нужно забывать и о том, что для Ryzen 9 3900X отбираются далеко не лучшие в смысле частотного потенциала кристаллы. Здесь на первом плане стоит более низкое тепловыделение и низкие рабочие напряжения, то есть в Ryzen 9 3900X попадает кремний с более низкими токами утечки, а он действительно хуже масштабируется по тактовой частоте.

Однако несмотря на то, что как следует разогнать Ryzen 9 3900X на Gigabyte X570 Aorus Xtreme (как и на любой другой плате) попросту невозможно, преимущества этой платы проявляются в другом. Обратите внимание на температуры чипсета и VRM во время стресс-теста — они совсем невысокие: конвертер питания нагрелся лишь до 47 градусов, а чипсет – до 50. Именно таким образом и проявляются сильные стороны дизайна Gigabyte X570 Aorus Xtreme: мощный конвертер питания практически не греется даже при высоких нагрузках, невысокую температуру сохраняет и чипсет, несмотря на то, что на рассматриваемой плате он лишён активного охлаждения. Сильно помогает здесь то, что система охлаждения чипсета и VRM спроектирована очень грамотно: она не только представляет собой единое целое, но и имеет высокую эффективность за счёт использования тепловой трубки и тонких рёбер.

Впрочем, разговор о разгоне заканчивать пока рано, ведь процессор можно разгонять не только в ручном режиме, но и через функцию Performance Boost Override. BIOS материнской платы Gigabyte X570 Aorus Xtreme даёт доступ ко всем константам технологии Performance Boost 2, что в теории позволит увеличить рабочие частоты процессора, на которые он выходит при работе в автоматическом режиме.

Однако на самом деле применение Performance Boost Override для процессора Ryzen 9 3900X даёт почти такой же результат, как и обычный разгон, то есть никакой. Даже если отключить все три предела — PPT Limit, TDC Limit и EDC Limit, а также увеличить до максимальных 200 МГц параметр Mах CPU Boost Clock Override, рабочие частоты процессора почти не изменятся.

С однопоточной нагрузкой частота доходит до 4,375 ГГц, с многопоточной – до 4,0 ГГц, и это очень похоже на работу Ryzen 9 3900X в номинальном режиме, несмотря на то, что здесь в ход в полную силу пущена технология Performance Boost Override. Иными словами, частота Ryzen 9 3900X упирается в какие-то другие ограничения, которые AMD пользователю изменять не позволяет. И никакая материнская плата, даже такая мощная, как Gigabyte X570 Aorus Xtreme, здесь ничего поменять не может.

Порадовать себя оверклокер может разве только разгоном оперативной памяти далее режима DDR4-3600, до которого имеет смысл доходить при настройках по умолчанию. Как оказалось, с Gigabyte X570 Aorus Xtreme синхронного тактования памяти и шины Infinity Fabric можно добиться и при использовании DDR4-3733: для его активации необходимо вручную выставить частоту Infinity Fabric в BIOS.

Но увеличить частоту Infinity Fabric выше 1833 МГц при сохранении стабильности оказалось невозможно даже при завышении напряжений VDDP и VDDG. А это значит, что DDR3-3733 – максимальный разгон памяти, который имеет смысл в данном случае.

⇡#Производительность

В подтверждение тезиса о том, что разгон Ryzen 9 3900X на Gigabyte X570 Aorus Xtreme не имеет никакого смысла, мы провели тестирование производительности такой конфигурации в трёх режимах: при настройках по умолчанию, с ручным разгоном до 4,05 ГГц и с автоматическим разгоном через функцию Performance Boost Override.

Конфигурация тестовой системы выглядела следующим образом:

• Процессор: AMD Ryzen 9 3900X (Matisse, 12 ядер + SMT, 3,8-4,6 ГГц, 64 Мбайт L3).
• Процессорный кулер: Noctua NH-D15.
• Материнская плата: Gigabyte X570 Aorus Xtreme (Socket AM4, AMD X570).
• Память: 2 × 8 Гбайт DDR4-3600 SDRAM, 16-16-16-36 (G.Skill Trident Z RGB F4-3600C16D-16GTZR).
• Видеокарта: NVIDIA GeForce RTX 2080 Ti (TU102, 1350/14000 МГц, 11 Гбайт GDDR6 352-бит).
• Дисковая подсистема: Samsung 960 PRO 1TB (MZ-V6P1T0BW).
• Блок питания: Thermaltake Toughpower DPS G RGB 1000W Titanium (80 Plus Titanium, 1000 Вт).

Тестирование выполнялось в операционной системе Microsoft Windows 10 Pro (v1903) Build 18362.175 с использованием следующего комплекта драйверов:

• AMD Chipset Driver 1.07.29.0115;
• NVIDIA GeForce 431.60 Driver.

Описание использовавшихся для измерения вычислительной производительности инструментов:

Комплексные бенчмарки:

• Futuremark 3DMark Professional Edition 2.8.6546 — тестирование в сцене Time Spy Extreme 1.0.

Приложения:

• 7-zip 19.00 — тестирование скорости архивации. Измеряется время, затрачиваемое архиватором на сжатие директории с различными файлами общим объёмом 3,1 Гбайт. Используется алгоритм LZMA2 и максимальная степень компрессии.
• Adobe Photoshop CC 2019 20.0.4 — тестирование производительности при обработке графических изображений. Измеряется среднее время выполнения тестового скрипта Puget Systems Adobe Photoshop CC Benchmark 18.10, моделирующего типичную обработку изображения, сделанного цифровой камерой.
• V-Ray 4.10.03 – тестирование производительности работы популярной системы рендеринга при помощи стандартного приложения V-Ray Benchmark Next;
• x264 r2969 — тестирование скорости транскодирования видео в формат H.264/AVC. Для оценки производительности используется исходный 2160p@24FPS AVC-видеофайл, имеющий битрейт около 42 Мбит/с.

Игры:

• Assassin’s Creed Odyssey. Разрешение 1920 × 1080: Graphics Quality = Ultra High. Разрешение 2560 × 1440: Graphics Quality = Ultra High.
• Far Cry 5. Разрешение 1920 × 1080: Graphics Quality = Ultra, HD Textures = On, Anti-Aliasing = TAA, Motion Blur = On. Разрешение 2560 × 1440: Graphics Quality = Ultra, HD Textures = On, Anti-Aliasing = TAA, Motion Blur = On.
• Hitman 2. Разрешение 1920 × 1080: DirectX 12, Super Sampling = 1.0, Level of Detail = Ultra, Anti-Aliasing = FXAA, Texture Quality = High, Texture Filter = Anisotropic 16x, SSAO = On, Shadow Maps = Ultra, Shadow Resolution = High. Разрешение 2560 × 1440: DirectX 12, Super Sampling = 1.0, Level of Detail = Ultra, Anti-Aliasing = FXAA, Texture Quality = High, Texture Filter = Anisotropic 16x, SSAO = On, Shadow Maps = Ultra, Shadow Resolution = High.
• Total War: Three Kingdoms. Разрешение 1920 × 1080: DirectX 12, Quality = Ultra, Unit Size = Extreme. Разрешение 2560 × 1440: DirectX 12, Quality = Ultra, Unit Size = Extreme.

Результаты тестов в каких-либо особых комментариях не нуждаются. Всё указывает на то, что разгон Ryzen 9 3900X – совершенно бессмысленное занятие, которое в конечном итоге даёт минимальный прирост быстродействия, да и то далеко не во всех ситуациях. И это значит, что приобретение дорогих плат вроде Gigabyte X570 Aorus Xtreme с прицелом на то, что они как-то могут помочь получить от флагманских процессоров Ryzen 3000 более высокую производительность, не имеет никакого смысла.

⇡#Выводы

Gigabyte X570 Aorus Xtreme – уникальная материнская плата, которая принесла в массовый сегмент Socket AM4-платформ оснащение класса HEDT. По сравнению с прочими платами, построенными на наборе логики X570, она предлагает целый ряд весомых преимуществ, например 10-гигабитный сетевой контроллер, встроенный адаптер Wi-Fi 6 и огромное число USB-портов. К тому же X570 Aorus Xtreme способна также похвастать эффектной внешностью и продвинутым аппаратным мониторингом, который умеет гибко управлять огромным количеством вентиляторов, контролировать большое число температур и даже измерять такой экзотический параметр, как шумовое давление. Но самое главное достоинство этой платы заключается в том, что на ней реализован лучший на сегодняшний день конвертер питания процессора и высокоэффективная система охлаждения, позволяющая обходиться без вентилятора на чипсете.

Всё это, вне всяких сомнений, подкупает, однако есть одно но – весьма нескромная стоимость, достигающая $700. В принципе, такую цену можно было бы даже назвать оправданной, ведь во многих отношениях Gigabyte X570 Aorus Xtreme – бескомпромиссная флагманская плата, которая предлагает больше, чем основная масса материнок под процессоры Ryzen. Но всё же плата с ценой выше, чем у любого совместимого с ней процессора, должна быть идеальна, а к X570 Aorus Xtreme у нас нашлись определённые претензии, касающиеся в первую очередь наполнения её BIOS.

Кроме того, как показали тесты, возможности Gigabyte X570 Aorus Xtreme для современных Socket AM4-процессоров во многом излишни. Честный 16-канальный конвертер питания, безусловно, хорош, но даже со старшими Ryzen 3000 свою мощь он продемонстрировать не сможет, ведь этим процессорам разгон совершенно чужд. Поэтому потенциальные покупатели X570 Aorus Xtreme должны понимать, что в конечном итоге заплатят за вещи, которыми они воспользоваться в полной мере прямо сейчас не смогут. Однако не стоит забывать, что в следующем году нас ждёт встреча с Zen 3, и тот запас, который есть у X570 Aorus Xtreme, может ещё пригодиться в будущем.

К тому же избыточность в характеристиках редко останавливает настоящих энтузиастов. У плат, подобных X570 Aorus Xtreme, наверняка найдутся многочисленные поклонники, ведь, в конце концов, это очень достойная платформа для бескомпромиссных сборок. Socket AM4-плат премиального уровня на рынке не так уж много, а предложение Gigabyte совсем не уступает решениям конкурентов верхнего уровня (MSI MEG X570 Godlike, ASUS ROG Crosshair VIII Formula) и даже превосходит их по конструкции конвертера питания процессора и эффективности набортного охлаждения.
