KWorld External TVBox 1920ex HDMI Edition: DVI для ТВ-тюнера

⇣ Содержание
Еще полтора года назад на рынке автономных ТВ-тюнеров было так тихо, как бывает только в горных ущельях или пещерах - и птицы там не поют, и деревья не шумят… в смысле, и производители престали радовать пользователей новыми моделями, и сами пользователи как будто бы в большинстве своем отказались от идеи создания телевизора из двух компонентов: монитора и ТВ-тюнера. А вот рынок ЖК-мониторов на месте не стоял - цены потихоньку снижались, а диагонали и возможности росли. Разрешение WXGA (1440x900), на которое были способны последние модели автономников, стало далеко не пределом возможностей даже для среднего ценового диапазона мониторов, а потому появились и первые телеприемники, работающие с WSXGA+ (1680x1050), в спецификациях которых было особо отмечено: работа с видеосигналом 720p/1080i. Яркими представителями таких тюнеров являются COMPRO VideoMate V300 и KWorld TVBox WS-PRO HD Edition. Устройство, которое попало к нам в тестовую лабораторию сегодня, можно считать вполне закономерным этапом на долгом (местами даже занудном) пути эволюционного развития автономных ТВ-тюнеров. Этот аппарат с длинным (как всегда для KWorld) названием имеет две важных особенности, с которыми нам пока еще не приходилось сталкиваться: работа с разрешением до WUXGA (1920x1200) и наличие на борту интерфейсов DVI, пришедших-таки на смену аналоговым D-Sub. Если первое является естественным ответом на появление у пользователя широкоформатных мониторов с большой диагональю, то второе должно было появиться уже давно, ведь DVI-интерфейсами сегодня оснащаются даже недорогие панели. Что и говорить, эволюция затянулась, но привела в итоге ко вполне ожидаемым результатам. KWorld SA300-A разработан, создан в железе и готов для изучения, к которому мы незамедлительно и приступаем.

Технические характеристики

Модель / Характеристика
KWorld TVBox WS-PRO HD Edition
KWorld TVBox 1920ex HDMI Edition
Класс
Внешний автономный
Соотношения сторон
4:3, 16:9, 16:10
4:3, 5:4, 16:9, 16:10

панорама, интеллектуальное масштабирование
Разрешения экрана
VGA (640х480), SVGA (800х600), XGA (1024х768), SXGA (1280х1024), WXGA (1400х1050), WXGA (1440x900), WSXGA+ (1680х1050)
SVGA (800x600), XGA (1024x768), SXGA (1280x1024), 1600x1200, WXGA (1440x900), 1360x768, WSXGA (1680x1050), WUXGA (1920x1200)
Частота кадров
60 Гц
60 Гц
Интерфейсы подключения
D-Sub
DVI, HDMI
Антенный ТВ-вход
75 Ом (коаксиальный кабель)
A/V-входы
S-Video, Композитный (RCA), Компонентый (YPbPr)

Стерео RCA и mini-jack 3,5 мм
A/V-выходы
Стерео mini-jack 3,5 мм
Композитный (RCA)

Стерео mini-jack 3,5 мм
Формат видео
PAL, SECAM
SECAM
Формат аудио
SAP/Stereo (MTS/BTSC/EIAJ в NTSC или NICAM/A2 в PAL)
FM-тюнер
Отсутствует
Особенности Режим многоканального предварительного просмотра (POP) на 9 каналов.
Режим картинка-в-картинке (PIP) до 1024х768 / 60 Гц (YPbPr не поддерживается).
YPbPr-видеовход работает с разрешением 720p/1080i.
Встроенный 3-мерный гребенчатый фильтр.
Режим многоканального предварительного просмотра (POP) на 9 каналов.
Режим картинка-в-картинке (PIP) до 1920x1200 / 60 Гц (YPbPr не поддерживается).
YPbPr-видеовход работает при разрешении Full HD 1080p.
Питание
Внешний БП
Внешний БП: 5 В постоянного тока, 2 А
Габариты, мм
Нет данных
196x128x34
Цена, руб.
2700
3000

Комплектация

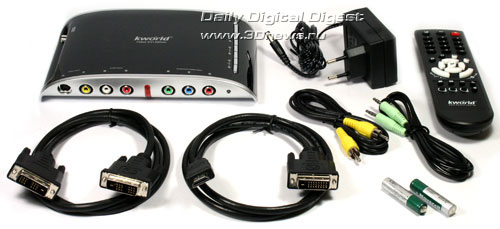

Тюнер поставляется в очень большой картонной коробке, внутри которой был найден следующий список аксессуаров: адаптер питания, кабель DVI-DVI для подключения устроства в разрез между монитором и компьютером, кабель DVI-HDMI, композитный видеокабель, аудиокабель с разъемами mini-jack 3,5 мм, пульт ДУ с двумя батарейками ААА, а также руководство по эксплуатации на английском языке. Последнее обстоятельство, скорее всего, обусловлено тем, что к нам в руки попал предпродажный экземпляр. С тем устройством, которое вы найдете на прилавке магазинов, инструкция наверняка будет русскоязычная. Привлекает внимание наличие в комплекте кабеля DVI-HDMI, что должно понравиться владельцам соответствующих панелей. Ранее таких аксессуаров у автономных ТВ-тюнеров мы не встречали. А вот обыкновенного переходника DVI-D-Sub в комплекте не оказалось. Таким образом, разработчики сразу отсекли часть потенциальных пользователей, предоставив им для выбора более простые автономные решения, которых у KWorld, кстати, не так уж и мало. Кроме того, заслуживает внимание и тот факт, что в коробке мы не нашли традиционную пластиковую подставку для вертикальной установки новинки. Причиной тому служит не ошибка упаковщика, а новый дизайн автономника, к рассмотрению которого мы и переходим.

Внешний вид и подключение

Если подавляющее большинство автономных ТВ-тюнеров предыдущих поколений представляло из себя параллелепипед со сглаженными краями, который предполагалось размещать преимущественно вертикально (исключения все-таки были), то KWorld SA300-A предназначен исключительно для горизонтальной установки. Никаких подставок в комплекте нет лишь по той причине, что вертикально эту модель установить вы не сможете. С одной стороны, это накладывает некоторые ограничения - не все пользователи найдут под новинку место. С другой - своим внешним видом этот тюнер сильно выбивается из общей массы себе подобных, что наверняка только привлечет тех пользователей, которые заботятся об интерьере своего дома. По оригинальности дизайна KWorld SA300-A сравним разве что с моделью Behold TV SOLO.

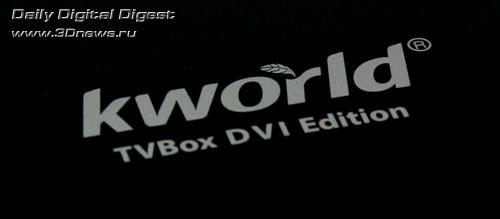

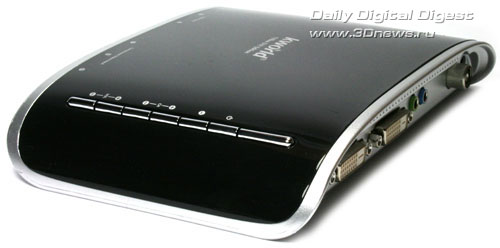

Корпус новинки состоит из двух пластиковых половинок. Нижняя часть, окрашенная в серебристый цвет, шероховатая на ощупь и имеет вид короба, в котором размещается печатная плата. Две боковые грани этого короба очень низкие, а потому накрываются сверху черной лакированной крышкой с покатыми краями. К дизайнерским "мелочам", придающим изделию неповторимый облик, стоит отнести выступающий по всему периметру верхней части тюнера козырек, который на коротких боковых гранях спускается до самого низа и превращается в длинные ножки, на которые и упирается корпус, когда стоит на ровной поверхности. Примечательно, что все четыре боковых грани у KWorld SA300-A чем-либо заняты. Начнем с описания коротких граней, представленных покатыми боками глянцевой крышки корпуса. Правая часть занята шестью серебристыми продолговатыми кнопками, отвечающими за регулировку громкости, переключение каналов, перемещение по меню, а также за включение/выключение питания. Надо отметить, что все кнопки, как и разъемы на передней панели, аккуратно подписаны на черном пластике крышки корпуса.

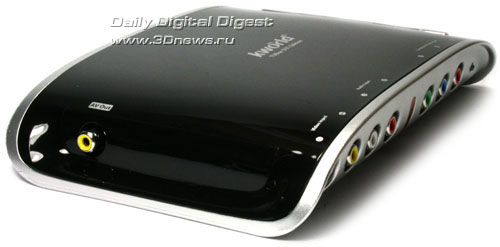

Противоположная боковая панель имеет вогнутую часть, на которой расположен единственный, но весьма важный разъем - композитный видеовыход, который отсутствует у подавляющего большинства современных автономных ТВ-тюнеров. Исключением из этого правила до недавнего времени был лишь упомянутый выше Behold TV SOLO, а теперь к нему добавилась еще и новинка от KWorld.

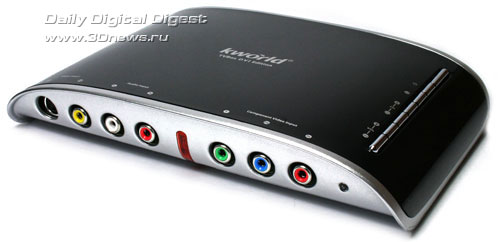

Передняя панель тюнера традиционно несет на себе A/V-выходы (композитный, компонентный, S-Video и RCA-стерео), светодиодный индикатор питания, а также красную прозрачную пластиковую вставку в центре, за которой расположен приемник инфракрасных сигналов от пульта ДУ. Полный набор перечисленных интерфейсов не только придает тюнеру солидную функциональность, но еще и расположен таким образом, что играет немаловажную роль в формировании дизайна. В итоге, у KWorld SA300-A появляется хищный и слегка агрессивный внешний вид.

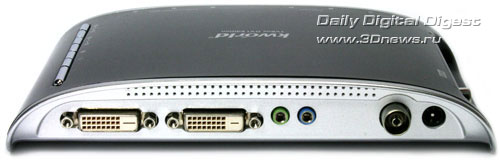

Задняя панель занята двумя DVI-интерфейсами, стереофоническими входом и выходом для штекеров mini-jack 3,5 мм, стандартным IEC-гнездом для подключения ТВ-антенны, а также разъемом для подключения адаптера питания.

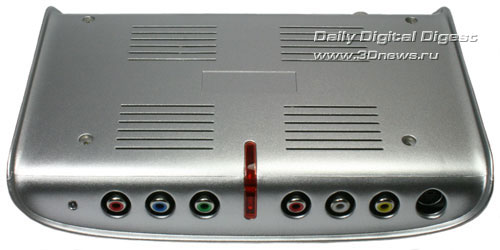

Нижняя поверхность тюнера имеет несколько рядов вентиляционных отверстий для охлаждения электронной начинки. Единственное, чего здесь не хватает, так это петель крепления тюнера на стену. В самом деле, такой способ крепления не потребовал бы от производителя дополнительных затрат - достаточно предусмотреть в литом корпусе несколько отверстий на слегка выступающих площадках. При этом он идеально вписался бы в текущую концепцию дизайна.

Внутренне строение

Плата тюнера имеет двустороннюю печать, но с обратной стороны расположено лишь небольшое количество чип-элементов. Подавляющее число элементов находится с верхней стороны платы.
Если помните, предыдущее поколение автономников от KWorld, представленное моделью TVBox WS-PRO HD Edition, имело в качестве ВЧ-блока не традиционный сегодня полупроводниковый вариант, а классический, аналоговый. Но на этот раз он не от малоизвестной для отечественного пользователя компании Shenzhen Tenas Electronic Co., Ltd, а от не нуждающегося в рекламе производителя электроники NXP Semiconductors. Речь идет о великолепно зарекомендовавшем себя ВЧ-блоке на десятках других моделей ТВ-тюнеров, о почти легендарном FQ1216ME/I H-5 или MK5, который так никто и не превзошел по качеству приема. Производитель, увы, выбрал версию, не работающую в FM-диапазоне. По каким-то причинам подавляющее большинство автономных ТВ-тюнеров не располагает FM-приемником, чем только сужает себе круг потенциальных пользователей.
Примечателен также и сам факт того, что KWorld до сих пор не желает устанавливать в свои автономные решения полупроводниковые ВЧ-блоки. Причиной тому, отчасти, могут быть крупные габариты автономных ТВ-тюнеров, позволяющие разместить на плате гораздо больше элементов, нежели внутренние телеприемники. Видеопроцессор скрыт под массивным алюминиевым радиатором. Такую же картину мы наблюдали и у модели KWorld TVBox WS-PRO HD Edition. Интересно другое. Под радиатором оказалась разработка малоизвестной отечественному пользователю китайской компании Huaya Microelectronics, Inc. К сожалению, информации по микросхеме HTV285U-B ни в каталоге компании, ни в других источниках найти не удалось. Тем не менее, из заявленных технических характеристик тюнера, а также из характеристик других процессоров, найденных у Huaya Microelectronics, ясно, что перед нами устройство, совмещающее в себе и видеопроцессор, и декодер. К особенностям HTV285U-B стоит отнести работу с OSD-меню, а также (самое интересное) наличие трехмерного гребенчатого фильтра, коим сегодня могут похвастаться немногие автономные ТВ-тюнеры. К сожалению, неизвестными остаются максимальные рабочие разрешения, так что каким образом достигается Full HD - это еще вопрос. Не исключено, что в очередной раз за счет интерполяции.
Рядом с видеопроцессором расположен модуль DDR-памяти W9412G2CB-5 объемом 16 Мб от компании Winbond Electronics Corp.
Небольшая микросхема CAT6612CQ от тайваньской компании ITE Tech. Inc. представляет из себя HDMI-трансмиттер, отличающийся работой с интерфейсами HDMI 1.1, HDCP 1.1 и DVI 1.0. Трансмиттер работает со всеми заявленными в спецификации KWorld SA300-A разрешениями.
За защиту HDMI-интерфейсов от скачков напряжения отвечают две микросхемы CM2020 от компании California Micro Devices Corporation.
Пайка всех элементов на плате нареканий не вызывает. В целом, элементная база новинки довольно необычна - старым знакомым является только ВЧ-блок MK5.

Пульт ДУ

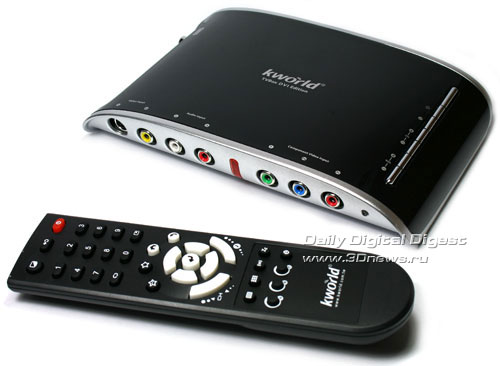

С пультом, которым комплектуется KWorld SA300-A, мы уже знакомы по модели ТВ-тюнера KWorld EC100-D, предназначенного для установки в слот ExpressCard 54. Во всяком случае, форма корпуса и расположение большинства кнопок у них совпадают. Исключением является лишь тот факт, что пульт у модели SA300-A имеет не 42, а 36 кнопок - отсутствуют кнопки, отвечающие за проигрывание видео.
Профилированная форма корпуса позволяет удобно расположить этот пульт в руке. Все кнопки имеют четкую тактильную отдачу, а благодаря разным формам их взаимное расположение запоминается очень быстро и не требует привыкания. Питается пульт от двух стандартных батареек ААА.

Работа с тюнером и тестирование

Тюнер тестировался в связке с ЖК-монитором SONY SDM-X73. В гнездо антенны был подключен домашний кабель внешней антенны общего пользования.

Тюнер в цепи "видеокарта-монитор"

Для того чтобы выяснить, вносит ли KWorld SA300-A дополнительные помехи при подключении в разрыв между видеокартой компьютера и монитором, тюнер был отправлен в спящий режим. Таким образом, на экране монитора появился сигнал от компьютера. Небезосновательно говорят о том, что любые новые модели (на рынке электроники, да и не только) являются жертвой прогресса - производитель в погоне за уменьшением себестоимости постоянно снижает качество своих изделий. Что ж, очень может быть… Тем не менее, над проблемой шумов производители ТВ-тюнеров, похоже, активно борются, а стало быть, не снижают качество хотя бы какой-то части аппаратной базы, да и пайку стараются осуществить надежно и аккуратно. Объяснить другими причинами практически полное видимое отсутствие помех на мониторе, наверное, нельзя. В отдельных случаях (на невысоких разрешениях) артефакты все же всплывают, слегка замыливая, к примеру, светлый шрифт на темном фоне. Но в целом эта проблема у KWorld SA300-A решена лучше, чем у многих других моделей автономных ТВ-тюнеров. В частности, лучше, чем у предыдущей модели KWorld WS-PRO HD Edition.

Настройки и возможности

В отличие от предыдущих моделей автономных ТВ-тюнеров KWorld, да и от тюнеров других производителей вообще, меню новинки оформлено достаточно красочно: продуман фон с фирменным логотипом, подобраны шрифты. А вот перевод качественным назвать нельзя. Иногда приходится догадываться, что же имеет в виду производитель под тем или иным предложенным действием. К примеру, слово "Вылетать" обозначает… начало поиска каналов! Впрочем, меню не настолько сложное, чтобы в нем запутаться. Перемещение по меню осуществляется без задержек - курсор на экране реагирует на нажатие кнопки мгновенно. Шесть основных страниц отвечают за выбор источника сигнала, параметры изображения и звука, установку необходимого разрешения, сканирование каналов и системные настройки, представленные, по большому счету, лишь выбором того или иного языка меню, да таймером сна. По-прежнему никуда не исчезло деление каналов на кабельные и эфирные, а вот система вещания выбирается теперь только автоматически. Каких-либо настроек сканирования каналов тюнер, увы, не имеет, что можно смело отнести к основным недостаткам микропрограммы. Вообще, единственной дополнительной возможностью здесь является подключение трехмерного гребенчатого фильтра.
Все заявленные разрешения дисплея работают без нареканий, но только с частотой 60 Гц. К сожалению, новинка не предоставляет возможности выбора соотношения сторон экрана - эта функция реализована исключительно за счет перехода от одного разрешения к другому. Со стандартным для любого современного автономного ТВ-тюнера режимом PIP (картинка-в-картинке) KWorld SA300-A работает также только при частоте дисплея 60 Гц. А вот максимальное разрешение, при котором работает PIP, составляет 1920х1200 - по этому показателю SA300-A занимает лидирующую позицию на рынке (предыдущая модель работала в режиме PIP только до 1024х768).
Настроек изображения несколько больше. Здесь собраны яркость, контрастность, четкость, цветность, оттенок - все, что было у модели KWorld WS-PRO HD Edition. А настройки звука могут похвастаться наличием регулировок баса и верхних частот, тонкомпенсации и баланса. Кроме того, отдельно для изображения и звука предусмотрены предустановки - как уже запрограммированные (для ТВ, фильмов или игр), так и создаваемые вручную. Таким образом, переходя от просмотра фильмов к играм, не придется каждый раз осуществлять те или иные настройки. В целом, возможности аппаратной части тюнера раскрыты микропрограммой на твердую "четверку", но не более того.

Телеприем

KWorld SA300-A продемонстрировал высокую избирательную чувствительность и чистую работу практически всех каналов, принимаемых в районе. Безусловно, в этом заслуга классического ВЧ-блока NXP MK5. Проблемы цветопередачи, с которыми нам пришлось когда-то столкнуться при тестировании автономного ТВ-тюнера KWorld WS-PRO HD, похоже, навсегда канули в лету. Автоматический поиск, как всегда, находит несколько ложных каналов, которые впоследствии несложно вычистить. Фильтр деинтерлейсинга сглаживает гребенку практически во всех сценах, за исключением самых динамичных. В целом, работа этого фильтра заслуживает самой высокой оценки.

Выводы

KWorld SA300-A - это весьма неплохой вариант автономного ТВ-тюнера для всех владельцев ЖК- или плазменных панелей с большой диагональю. К его сильным сторонам стоит отнести стильный и оригинальный дизайн, работу с интерфейсами DVI и HDMI, наличие полного комплекта A/V-входов на борту и даже композитного видеовыхода, работу с разрешениями до 1080P, работу в режиме PIP с разрешением дисплея 1920х1200, наличие трехмерного гребенчатого фильтра, а также высокое качество приема. Из минусов же надо отметить не самый высокий функционал настроек (особенно это касается работы с каналами). Но модель от KWorld на рынке не уникальна. Прямым ее конкурентом является автономный ТВ-тюнер AVerTV DVI Box 1080i, который, к сожалению, в нашей тестовой лаборатории не побывал, а потому сравнить его с KWorld SA300-A мы можем лишь теоретически. Он также может похвастаться максимальным разрешением до 1920х1200 и возможностью работы с HD-видео 720p/1080i. Но кое в чем он все же уступает новинке от KWorld: нет видеовыходов, режим PIP работает при разрешениях до 1680х1050, а дизайн его без изысков. Если же сравнивать эти новинки по стоимости, то они примерно одинаковые, так что в теории небольшое преимущество остается все же за KWorld SA300-A.
