ECS GF8200A - плата на чипсете NVIDIA GeForce 8200 с интегрированной графикой

⇣ Содержание

abit A-N68SV
ECS GF8200A
Чипсет NVIDIA GeForce 7025 NVIDIA GeForce 8200
Процессор Socket AM2 Athlon64 HTT 200 МГц Socket AM2+ Phenom/Athlon64 HTT 200 МГц
Память DDR2 533/667/800 DDR2 533/667/800/1066
HDD 1x UltraDMA/100
4x SerialATA II (RAID)
1x UltraDMA/100
6x SerialATA II (RAID)
Дополнительно Звук HDA 5.1
10 USB 2.0
10/100 Ethernet
Звук HDA 7.1
12 USB 2.0
Gigabit Ethernet
Цена: ~1500 руб (Price.ru) ~2100 руб (Price.ru)

Выход чипсета AMD 780G стал значимым событием для IT-индустрии. Скорость его интегрированного графического ядра оказалась очень высокой, а функциональность настолько широкой, что нам пришлось протестировать четыре платы, чтобы рассмотреть этот чипсет со всех сторон. Также отметим, что этот продукт мгновенно стал популярным, и все ведущие производители представили как минимум одну материнскую плату на AMD 780G. А что же главный конкурент AMD - компания NVIDIA? Все это время она боролась с различными техническими проблемами, и первые продукты на новых чипсетах появились сравнительно недавно.

Итак, сегодня мы протестируем плату на новом интегрированном чипсете NVIDIA GeForce 8200. Но прежде отметим, что компания NVIDIA расширила ассортимент чипсетов со встроенной графикой и включила в него даже hi-end-продукты (например - nForce 780a). Все дело в новейшей технологии Hybrid SLI, которая включает две важные функции: GeForce Boost и HybridPower. Первая является аналогом Hybrid Crossfire и предназначена для дешевых систем. Ее суть проста: если пользователь устанавливает недорогую дискретную видеокарту (GeForce 8500 GT или GeForce 8400 GS) и активирует GeForce Boost, то вычислительные ресурсы внешней видеокарты и интегрированного видеоядра объединяются. Тем самым пользователь получает некоторую прибавку в скорости 3D-приложений. Вторая функция (HybridPower) - это дань современной моде на экономию электроэнергии. Предположим, у пользователя есть high-end-система с двумя, тремя или четырьмя видеокартами, объединенными в SLI-массив. Результат - беспрецедентно высокая скорость в самых сложных играх и 3D-приложениях. Однако, после того, как пользователь вышел из Crysis и запустил интернет-браузер (или пасьянс), все эти четыре видеокарты впустую (если, конечно, за окном не зима) нагружают киловаттный блок питания и увеличивают счета "за свет". Именно эту ситуацию исправляет функция HybridPower, которая совершенно незаметно от пользователя отключает все внешние видеокарты, перекладывая скромную нагрузку на интегрированное видеоядро. Понятно, что технология HybridSLI довольно сложна с точки зрения разработчиков и программистов, и этим, отчасти, объясняется задержка с выходом новых чипсетов.

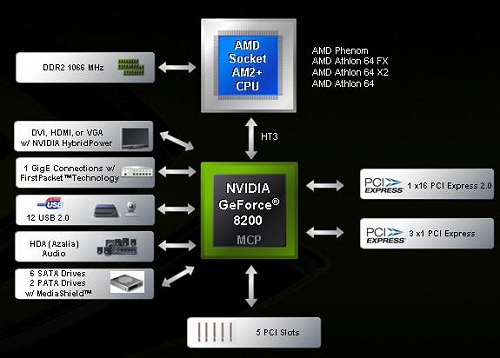

Теперь рассмотрим чипсет GeForce 8200 (кодовое обозначение MCP78S), который предназначен для бюджетных систем. Начнем с того, что с точки зрения функциональности этот чипсет не уступает AMD 780G, и с той же легкостью декодирует и воспроизводит HD-видео. Серьезно улучшена и графическая составляющая ядра. В частности, есть поддержка DirectX 10.0, а также серьезно увеличена скорость выполнения 3D-приложений.


NVIDIA GeForce 8200

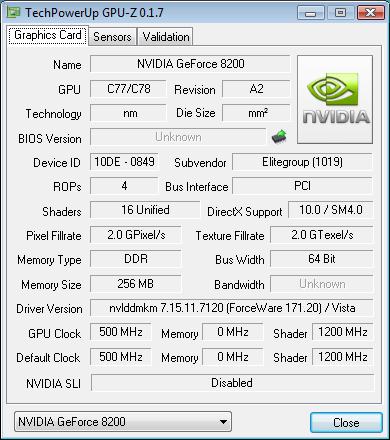

Информация утилиты GPU-Z

Что еще? В чипсете реализована поддержка шины PCI Express спецификации v2.0, а также поддерживается один слот x16. А поскольку пропускная способность v2.0 в два раза превышает ПСП предыдущей спецификации, то особо изворотливые инженеры смогут реализовать два слота по восемь линий на каждый слот, и тем самым получить SLI-систему на уровне предыдущих high-end-чипсетов (хотя это только наши предположения).


NVIDIA GeForce 8200

Теперь переходим к возможностям расширения. В этом отношении инженеры NVIDIA добились небольшого прогресса по сравнению с возможностями nForce 630a. Самое главное улучшение - увеличено количество каналов SerialATA с четырех до шести. Остальные усовершенствования второстепенные и (на первый взгляд) незаметные.

Еще один момент: инженеры NVIDIA объединили в одном чипе мощное и функциональное графическое ядро, новый контроллер PCI Express v2.0 и улучшенный южный мост. Соответственно, тепловыделение чипсета GeForce 8200 находится на довольно высоком уровне, и, по некоторым слухам, задержки с выходом этого чипсета объясняются именно этим. Действительно, во время тестирования радиатор на плате ECS GF8200A нагревался довольно сильно, но мы не столкнулись с какими-либо проблемами или сбоями в работе.

И в заключение мы приведем сравнительную таблицу характеристик чипсета GeForce 8200 в сравнении с характеристиками предыдущего поколения интегрированных чипсетов NVIDIA.

  NVIDIA GeForce 8200 NVIDIA GeForce 7050 PV
NVIDIA nForce 630a
NVIDIA GeForce 7025
NVIDIA nForce 630a
Поддержка процессоров Phenom
Athlon 64 X2
Athlon 64
Sempron
Athlon 64 X2
Athlon 64
Sempron
Процессорный разъем AM2+ AM2
Поддержка памяти DDR2 400/533/667/800/1066(*) DDR2 400/533/667/800
Поддержка DirectX 10.0 Есть Нет
Поддержка технологии NVIDIA GeForce Boost Есть Нет
Поддержка технологии NVIDIA HybridPower Есть Нет
Поддержка технологии NVIDIA PureVideo HD Есть Нет
Поддержка технологии NVIDIA PureVideo HD Есть Нет
Поддержка DirectX 9.0 с шейдрами 3.0 Есть
Встроенная поддержка HDMI Есть Есть Нет
Поддержка HDCP Есть
Поддежка DVI Есть
Поддержка PCI-Express 1x 16 (Spec v2.0)
3x1
1x16
3x1
Звук High-Definition Audio
Количество каналов SATA II/PATA 6/1 4/1
Поддержка RAID 0, 1, 0+1, 5 0, 1, 0+1, 5 0, 1, 0+1, 5
Поддержка технологии NVIDIA MediaShield Есть
Поддежка Ethernet 10/100/1000 10/100/1000 10/100/1000
Количество портов USB 12 12 10
* - Максимальная частота памяти зависит от используемого процессора.

Мы также включили в этот обзор плату abit A-N68SV на чипсете NVIDIA GeForce 7025, чтобы определить, насколько мощнее стало встроенное графическое ядро GeForce 8200.

Спецификации


abit A-N68SV
ECS GF8200A

abit A-N68SV ECS GF8200A
Процессор - AMD Athlon 64/Sempron с частотой шины 200 МГц
- Разъем Socket AM2
- AMD Phenom/Athlon 64/Sempron с частотой шины 200 (и выше) МГц
- Разъем Socket AM2+
Чипсет - NVIDIA GeForce 7025 + nForce 630a - NVIDIA GeForce 8200
Системная память - Два 240-контактных слота для DDR2 SDRAM DIMM
- Максимальный объем памяти 4 Гб
- Поддерживается память типа DDR2 533/667/800
- Возможен двухканальный доступ к памяти
- Индикатор питания
- Четыре 240-контактных слота для DDR2 SDRAM DIMM
- Максимальный объем памяти 8 Гб
- Поддерживается память типа DDR2 533/667/800/1066
- Возможен двухканальный доступ к памяти
Графика - Встроенное графическое ядро GeForce 7025
- Один слот PCI Express x16
- Встроенное графическое ядро GeForce 8200
- Один слот PCI Express x16
Возможности расширения - Два 32-битных PCI Bus Master-слота
- Один слот PCI Express x1
- Десять портов USB 2.0 (4 встроенных + 6 дополнительных)
- Встроенный звук High Definition Audio 5.1
- Сетевой контроллер 10/100 Mbit Ethernet
- Три 32-битных PCI Bus Master-слота
- Два слота PCI Express x1
- Двенадцать портов USB 2.0 (6 встроенных + 6 дополнительных;
- Встроенный звук High Definition Audio 7.1
- Сетевой контроллер Gigabit Ethernet
Возможности для разгона - Изменение частоты FSB от 200 до 400 МГц; изменение множителя CPU и HT;
- Изменение напряжения на процессоре, памяти
- Изменение частоты FSB от 200 до 600 МГц с шагом 1 МГц; изменение множителя HT
- Изменение напряжения на процессоре, памяти, HT и чипсете
Дисковая подсистема - Один канал UltraDMA100/66/33 Bus Master IDE (nForce 630i; с поддержкой до двух ATAPI-устройств)
- Поддержка протокола SerialATA II (4 канала - nForce 630i; поддержка RAID 0, 1, 0+1, 5)
- Поддержка LS-120 / ZIP / ATAPI CD-ROM
- Один канал UltraDMA100/66/33 Bus Master IDE (GeForce 8200; с поддержкой до двух ATAPI-устройств)
- Поддержка протокола SerialATA II (6 каналов - GeForce 8200; поддержка RAID 0, 1, 0+1, 5)
- Поддержка LS-120 / ZIP / ATAPI CD-ROM
BIOS - 8 Мбит Flash ROM
- Award BIOS с поддержкой Enhanced ACPI, DMI, Green, PnP Features и Trend Chip Away Virus
- 8 Мбит Flash ROM
- AMI BIOS с поддержкой Enhanced ACPI, DMI, Green, PnP Features
Разное - Порты для PS/2 мыши и клавиатуры
- STR (Suspend to RAM)
- SPDIF Out
- Индикатор питания
- Один последовательный порт, порты для PS/2 мыши и клавиатуры
- STR (Suspend to RAM)
- SPDIF Out
- Кнопки Power и Reset
Управление питанием - Пробуждение от модема, мыши, клавиатуры, сети, таймера и USB
- Основной 24-контактный разъем питания ATX
- Дополнительный 8-контактный разъем питания
- Пробуждение от модема, мыши, клавиатуры, сети, таймера и USB
- Основной 24-контактный разъем питания ATX
- Дополнительный 4-контактный разъем питания
Мониторинг - Отслеживание температуры процессора, системы, PWM, напряжений, скорости вращения двух вентиляторов
- Технология FanEQ
- Отслеживание температуры процессора, системы, скорости вращения двух вентиляторов
- Технология Smart Fan
Размер - Micro-ATX форм-фактор, 245x205 мм (9,63" x 8") - ATX форм-фактор, 305x220 мм (12" x 8,64")

Коробки


abit A-N68SV
ECS GF8200A

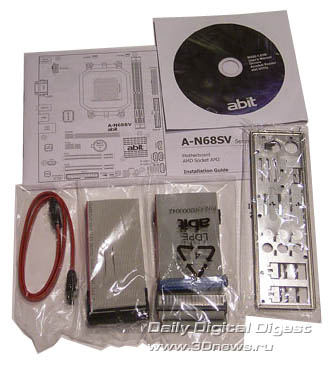

Комплектация

  • материнская плата;
  • руководство пользователя на английском языке + краткое руководство;
  • CD-диск с ПО и драйверами;
  • один ATA-133-шлейф + FDD-шлейф;
  • один кабель SerialATA;
  • заглушка на заднюю панель корпуса.
  • материнская плата;
  • руководство пользователя на английском языке + краткое руководство;
  • наклейка с логотипом ECS Black Series;
  • CD диск с ПО и драйверами;
  • один ATA-133-шлейф;
  • два кабеля SerialATA;
  • заглушка на заднюю панель корпуса.

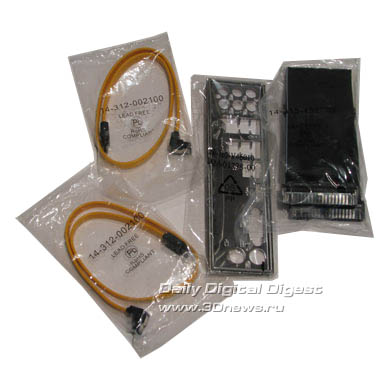

Комплектация обеих плат практически одинакова.


abit A-N68SV

Причем у плат отсутствуют переходники питания для SerialATA-устройств. Поэтому покупателю придется либо докупить соответствующие переходники, либо убедиться, что его блок питания имеет соответствующие разъемы.


ECS GF8200A
ECS GF8200A

Несмотря на то, что комплектация плат откровенно бедная, мы не считаем это недостатком, поскольку это компенсируется низкой розничной ценой.

Платы

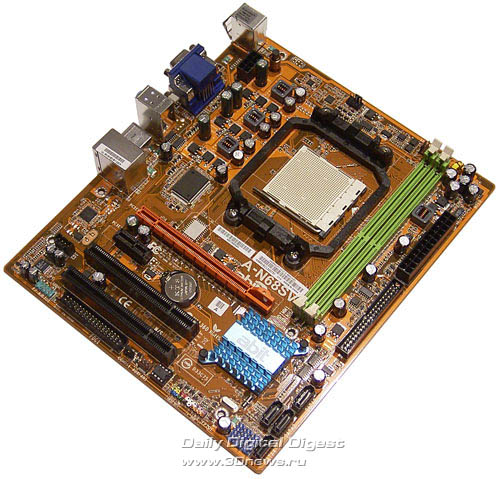

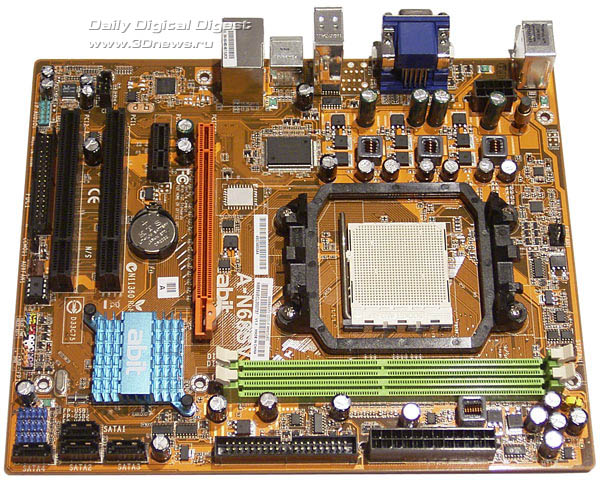

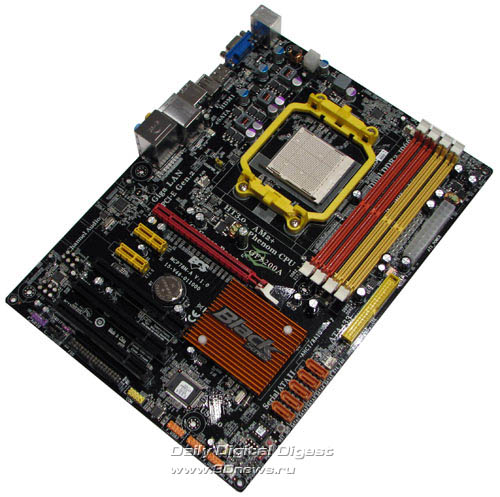

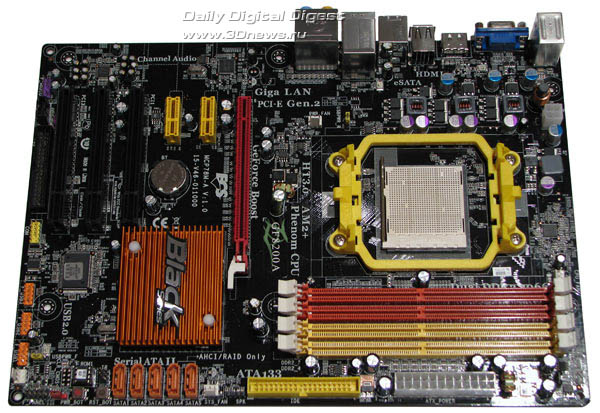

Главное отличие плат, помимо чипсетов, заключается в форм-факторе. В частности, модель abit A-N68SV выполнена в Micro-ATX формате, а плата ECS - в полноценном ATX.


abit A-N68SV
ECS GF8200A

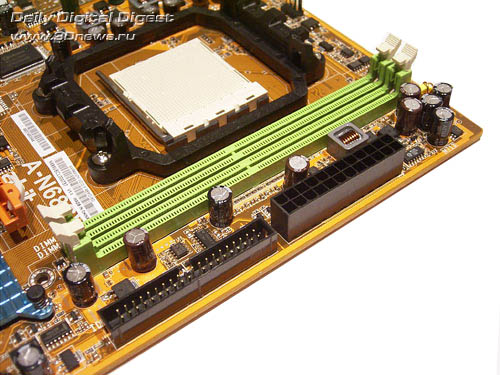

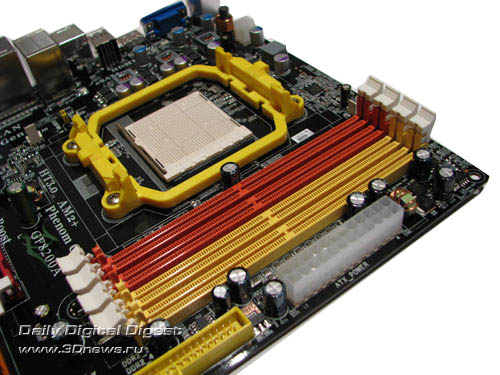

Инженеры abit установили на плату только два 240-контактных слота DIMM для модулей памяти DDR2, с общим объемом поддерживаемой памяти 4 Гб. Напротив, на плате ECS установлено четыре слота для DDR2, и, соответственно, общий объем памяти может достигать 8 Гб.


abit A-N68SV
ECS GF8200A

Как мы уже говорили, двух слотов вполне достаточно для среднестатистической бюджетной системы, однако четыре слота позволяют гораздо гибче конфигурировать модули и более оптимально использовать копеечные 512 Мб модули.

Далее - обе платы имеют встроенное графическое ядро GeForce и при этом допускают использование внешней видеокарты, которая устанавливается в слот PCI Express x16.


abit A-N68SV
ECS GF8200A

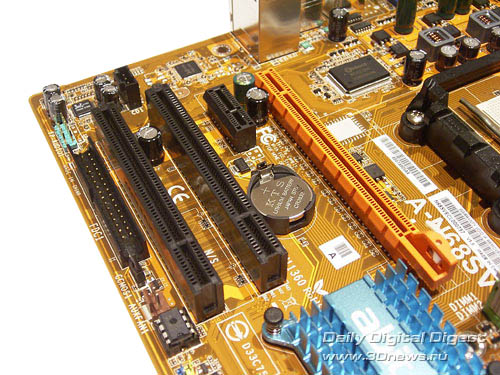

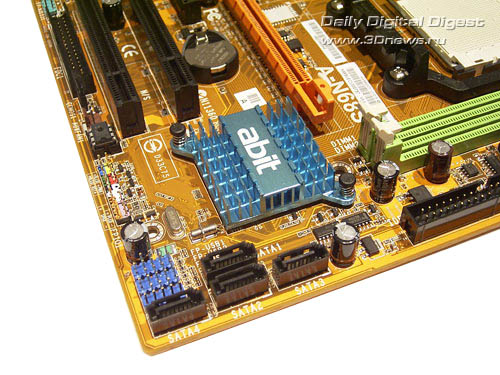

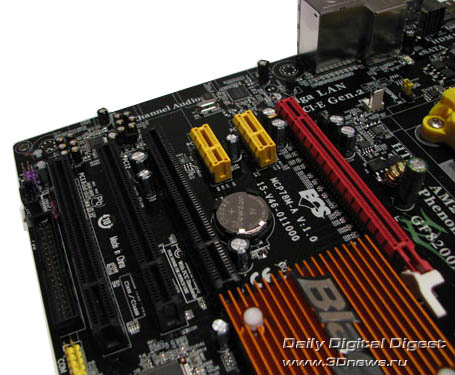

Конфигурация остальных слотов следующая: на плате abit установлено два слота PCI и один PCI Express x1. Большие размеры платы ECS позволили инженерам установить три слота PCI и пару PCI Express x1. Тут же отметим, что для охлаждения чипсета на обеих платах используется только алюминиевый радиатор. И, несмотря на то, что размеры радиатора на плате ECS значительно больше, оценка за систему охлаждения одинакова, поскольку на платах используются разные чипсеты.

Возможности расширения чипсета GeForce 8200 превосходят возможности 7025. На практике это выливается в превосходство платы ECS в количестве каналов SerialATA. Их шесть: пять портов расположены около чипсета, и еще один выведен на заднюю панель. На плате abit все четыре порта находятся около чипсета.


abit A-N68SV
ECS GF8200A

Похожая ситуация наблюдается и с USB-портами. В частности, плата abit поддерживает десять портов USB2.0: четыре из них установлено на задней панели, а еще шесть подключаются при помощи планок (нет в комплекте). Количество дополнительных портов у платы ECS также равно шести (и также нет в комплекте нужных планок). Однако на ее задней панели расположено шесть портов (итого 12), что намного удобнее.

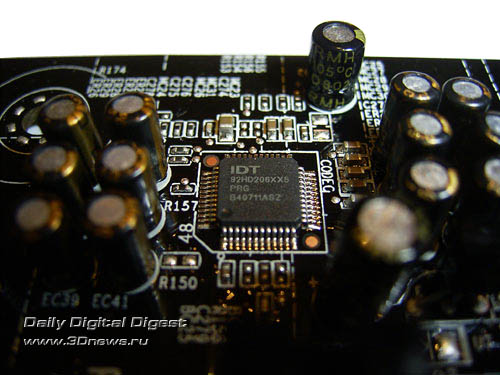

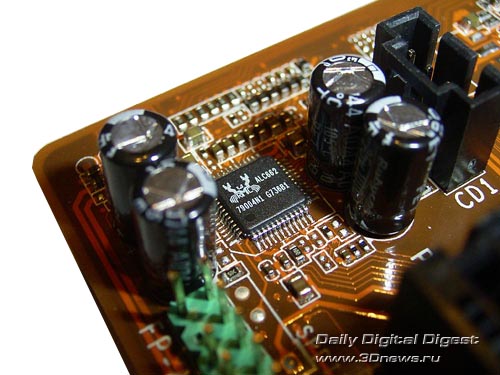

На обеих платах реализована звуковая подсистема High Definition Audio. Но плата abit поддерживает шесть каналов (используется чип ALC662), а плата ECS - восемь (чип IDT 92HD206XX5).


abit A-N68SV
ECS GF8200A

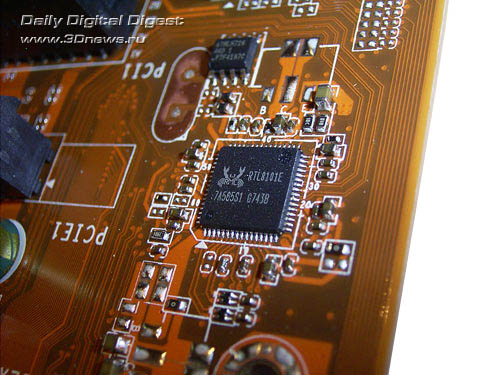

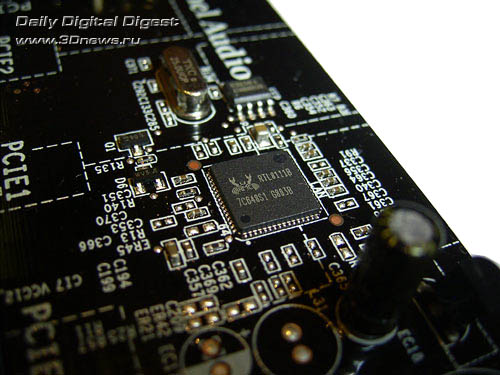

Теперь - пара слов о сети: на плате abit установлен чип RTL8101B производства Realtek (10/100 Мбит), а на ECS - RTL8111B (10/100/1000 Мбит) производства этой же компании:


abit A-N68SV
ECS GF8200A

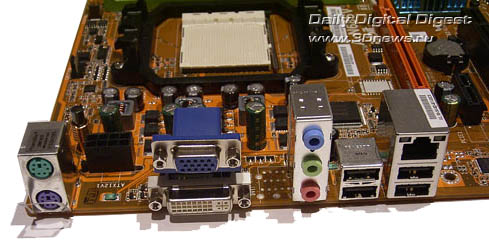

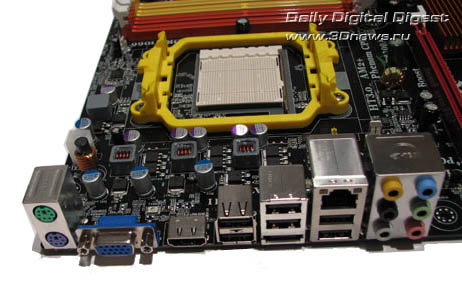

Задняя панель плат имеет следующую конфигурацию:


abit A-N68SV
ECS GF8200A

Отметим отсутствие на панели обоих COM-портов и LPT-порта. Причем на плате abit они отсутствуют в принципе, а плата ECS поддерживает один COM-порт, который реализован при помощи планки (нет в комплекте). Есть различия и в наборе выходов интегрированного графического ядра. Так, на плате abit установлены VGA и DVI, а на продукте ECS - стандартный VGA и более современный HDMI. Кроме того, на заднюю панель платы ECS выведен один порт SerialATA. И последнее: поскольку на abit установлена более дешевая звуковая подсистема, то на задней панели установлено только три звуковых выхода, против шести у платы ECS.

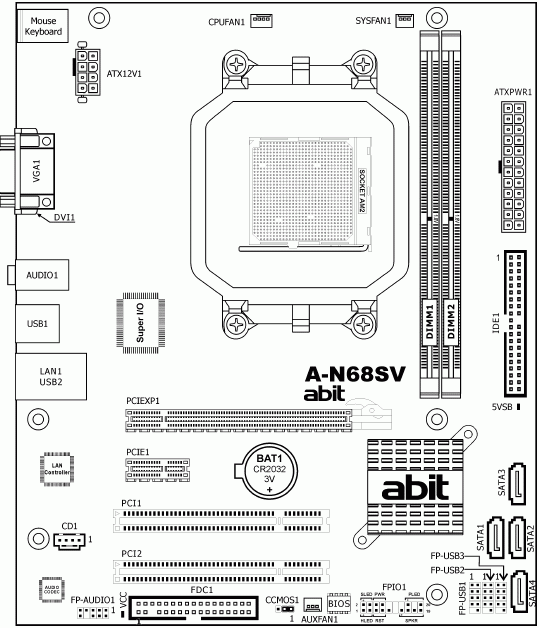

Традиционная схема плат (мы нашли только схему платы abit):


abit A-N68SV

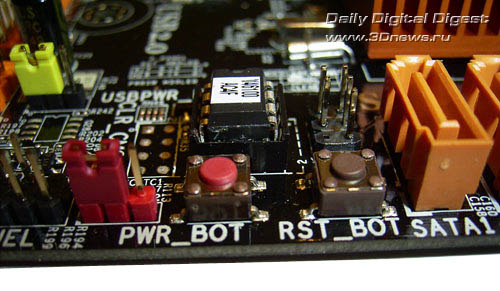

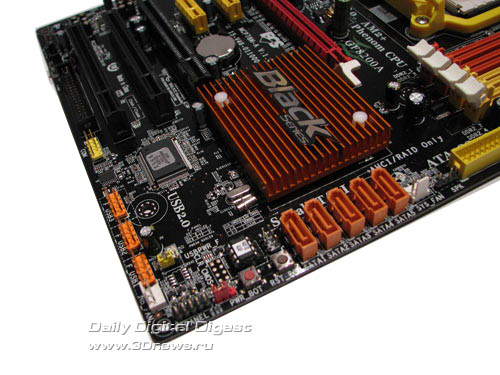

Из особенностей продуктов отметим наличие кнопок запуска (Power) и перезагрузки (Reset), которые установлены на плате ECS GF8200A.


ECS GF8200A

Теперь поговорим о настройках BIOS.

BIOS

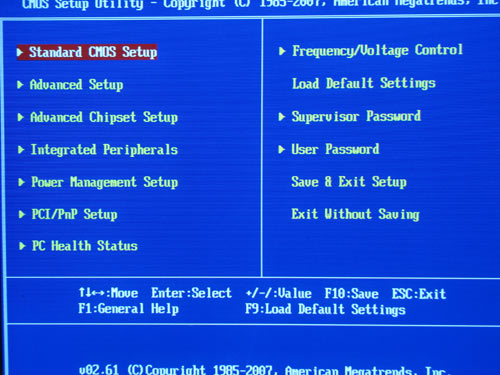

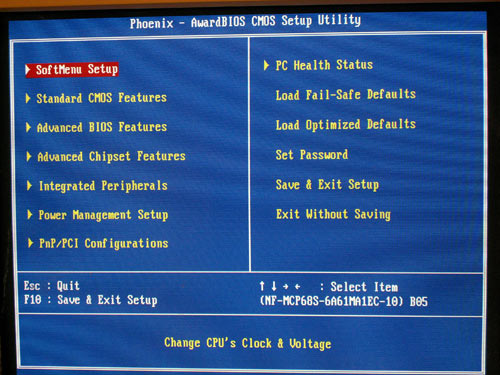

BIOS платы abit A-N68SV основан на версии Award BIOS Phoenix, а BIOS платы ECS GF8200A - на AMI BIOS.


abit A-N68SV
ECS GF8200A

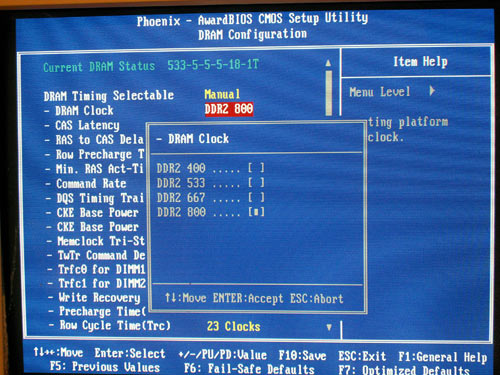

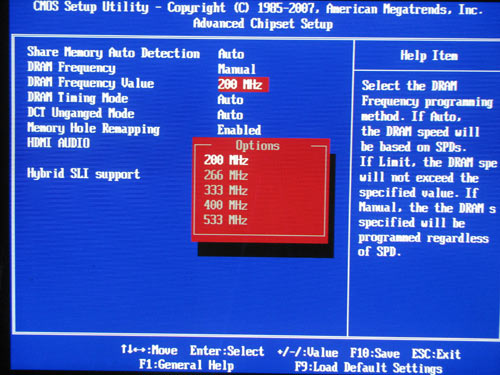

На первый взгляд, плата ECS предоставляет более широкий выбор частот памяти. Однако нужно помнить, что частоты памяти напрямую зависят от контроллера памяти, который интегрирован в процессор. В результате, для нашего тестового процессора на ядре Orleans частота DDR2-1066 МГц в принципе недостижима, а наличие соответствующего пункта в меню ECS является недоработкой BIOS.


abit A-N68SV
ECS GF8200A

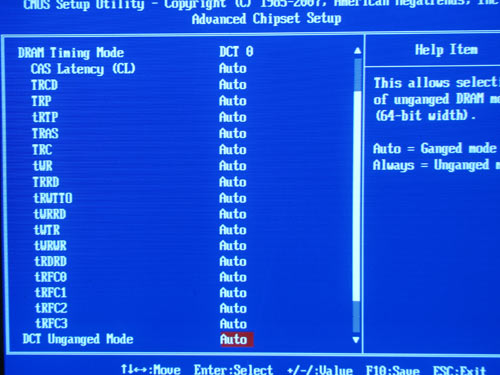

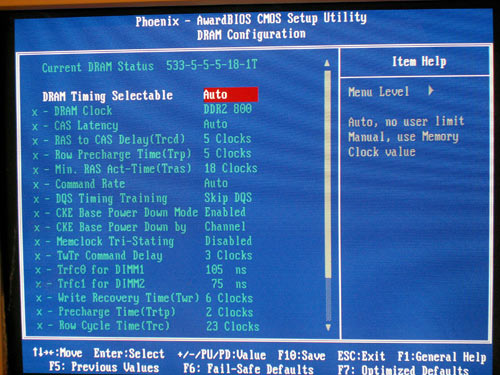

А в соответствующем подразделе пользователь может установить нужные тайминги памяти, причем их количество довольно велико у обеих плат:


abit A-N68SV
ECS GF8200A

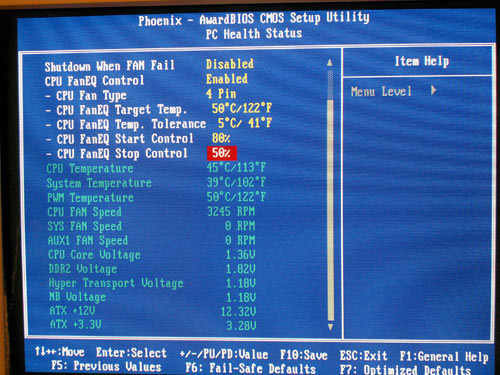

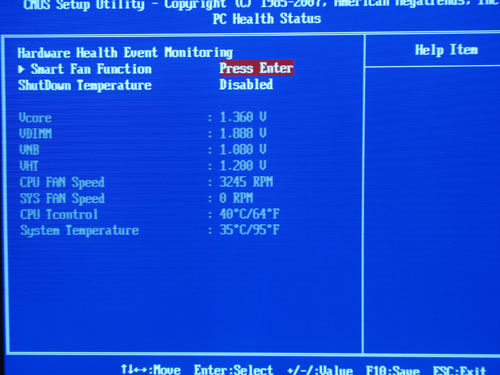

Раздел системного мониторинга платы abit несколько мощнее, нежели аналогичный у ECS.


abit A-N68SV
ECS GF8200A

В частности, кроме температуры процессора и системы, плата abit отслеживает еще и температуру преобразователя питания. Также плата abit определяет большее количество напряжений.

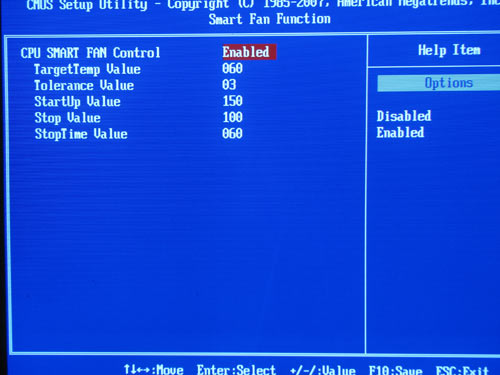

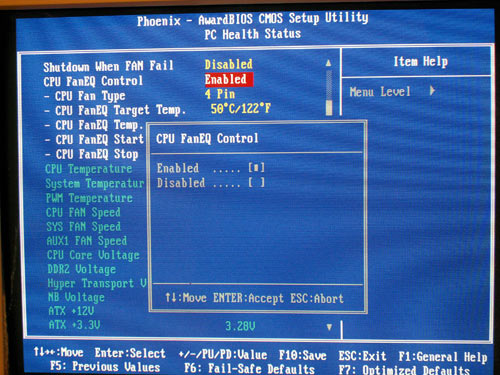

Обе платы поддерживают функцию динамической регулировки скорости вращения процессорного кулера в зависимости от температуры CPU.

abit A-N68SV
ECS GF8200A

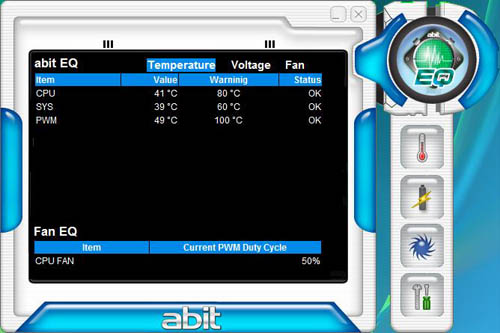

Кроме этого, пользователь платы abit может отслеживать данные мониторинга с помощью Windows-утилиты FanEQ:


abit A-N68SV

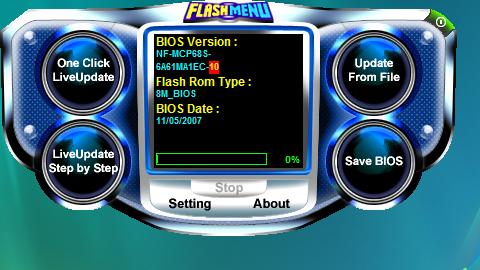

А с помощью утилиты FlashMenu - обновлять прошивку BIOS:


abit A-N68SV

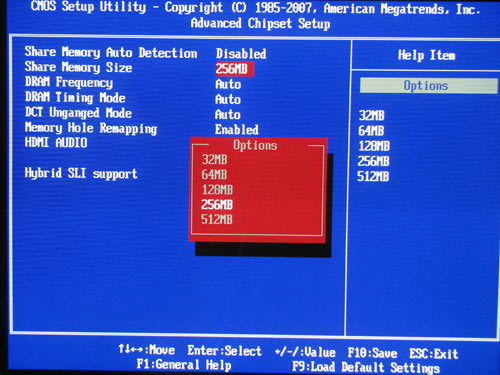

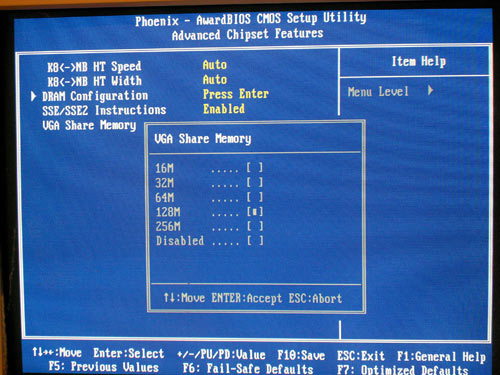

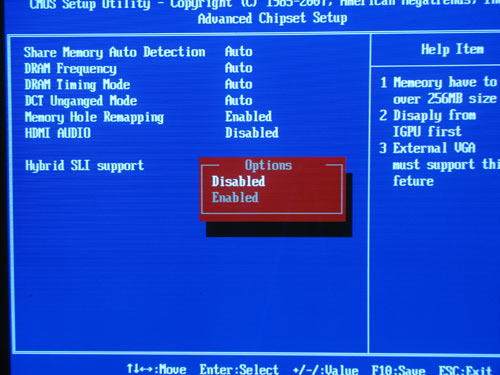

Отметим возможность управления объемом оперативной памяти, выделяемым на нужды встроенного графического ядра:


ECS GF8200A
ECS GF8200A

В заключение отметим, что плата ECS GF8200A, благодаря новейшему чипсету, поддерживает технологию Hybrid SLI (аналог Hybrid Crossfire).


ECS GF8200A

Насколько она хороша, мы расскажем в следующих материалах.

Разгон и стабильность

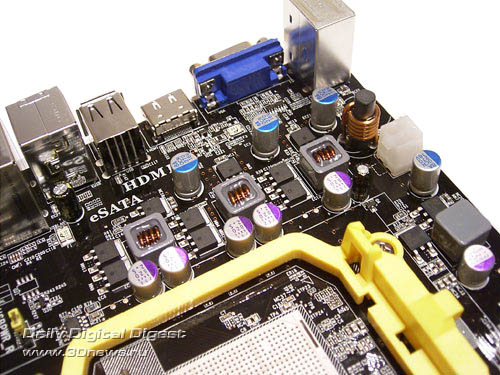

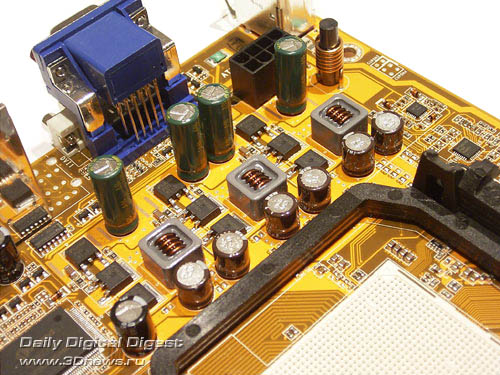

На плате abit A-N68SV реализована 3-канальная схема и установлены шесть конденсаторов емкостью 680 мкФ и четыре - емкостью 1000 мкФ. На плате ECS GF8200A также используется 3-канальная схема, но с другим набором конденсаторов: шесть - емкостью 820 мкФ и четыре - емкостью 270 мкФ.


abit A-N68SV
ECS GF8200A

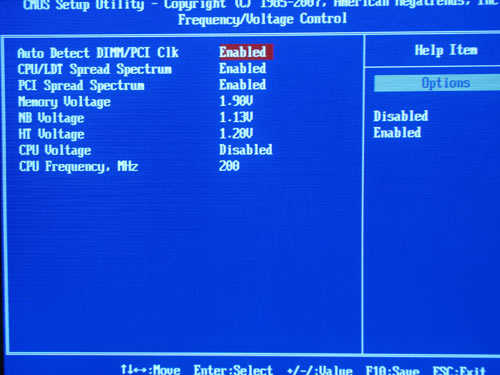

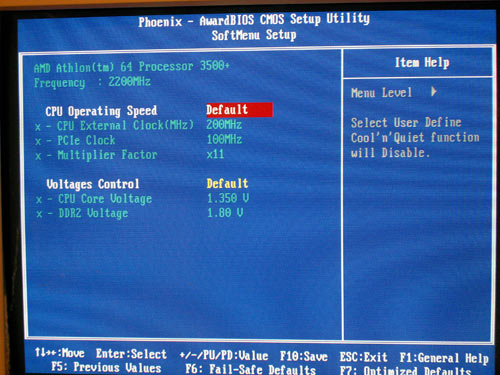

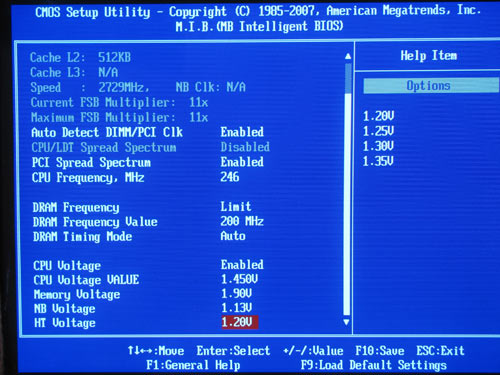

Теперь переходим к рассмотрению функций разгона.


abit A-N68SV
ECS GF8200A

Плата abit A-N68SV ECS GF8200A
Изменение множителя CPU + -
Изменение множителя HT + +
Изменение FSB от 200 МГц до 400 МГц (1 МГц) от 200 МГц до 600 МГц (1 МГц)
Изменение Vcore от 1,35 В до 2,0 В (0,025 В) от 0,8 В до 1,55 В (0,025 В)
Изменение Vmem от 1,8 В до 2,1 В (0,1 В) от 1,9 В до 2,4 В (0,07 В)
Изменение Vdd - от 1,13 В до 1,24 В (0,03-0,04 В)
Изменение Vht - от 1,2 В до 1,35 В (0,05 В)
Изменение PCI-E от 100 МГц до 150 МГц (1 МГц) -

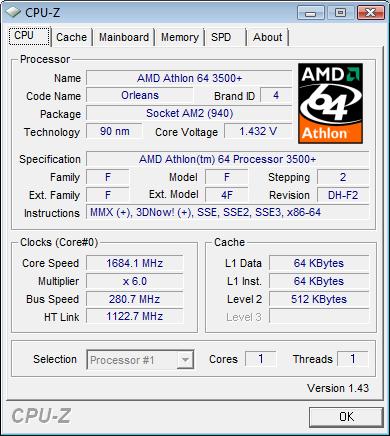

Посмотрим на практические результаты разгона. Начнем с того, что, несмотря на наличие большого количества функций оверклокинга, плата ECS вообще отказалась разгонять тестовый процессор. С платой abit никаких проблем - разгон вполне осуществим, но результаты ниже средних.


abit A-N68SV

Эти результаты мы получили с ранними версиями BIOS. Затем мы прошили на плату abit версию BIOS 14, и были неприятно удивлены тем, что перестала работать функция изменения множителя. Точнее - она работала, но любое значение, отличное от штатного (11), заменяла на 10.

После этого мы обновили прошивку платы ECS до версии от 22 мая, и были приятно удивлены появлением раздела "M.I.B.":


ECS GF8200A

Все функции разгона остались без изменений (диапазоны частоты HTT, диапазоны напряжений), однако удобно то, что все они находятся на одном экране. Но самое приятное - функции заработали, и мы достигли частоты HTT=246 МГц. Потенциал платы явно больше, но определить его без понижения множителя CPU нельзя (а эту функцию плата ECS GF8200A не поддерживает).

Также отметим отсутствие функций для разгона встроенного графического ядра. Особенно нас разочаровала плата ECS, поскольку мы хотели сравнить эффективность разгона чипсета GeForce 8200 с разгоном его прямого конкурента - AMD 780G (у платы ECS A780GM-A функция разгона была реализована).

Производительность

При определении стартовой частоты FSB оказалось, что платы устанавливают ее довольно точно.


abit A-N68SV
ECS GF8200A

В тестовой системе было использовано следующее оборудование:


Тестовое оборудование
Процессор Процессор AMD Athlon64 3500+ Socket AM2 2,2 ГГц (ядро Orleans степпинг DH-F2)
Кулер Gigabyte 3D Cooler GP Edition
Видеокарта Встроенное графическое ядро GeForce 7025
Встроенное графическое ядро GeForce 8200
Звуковая карта -
HDD Samsung HD160JJ
Память 2x 1024 Мб GoodRAM DDR2 GP1066D264L5/2GDC
Блок питания FSP 550 Вт
OS MS Vista

Вначале посмотрим на результаты синтетических тестов.

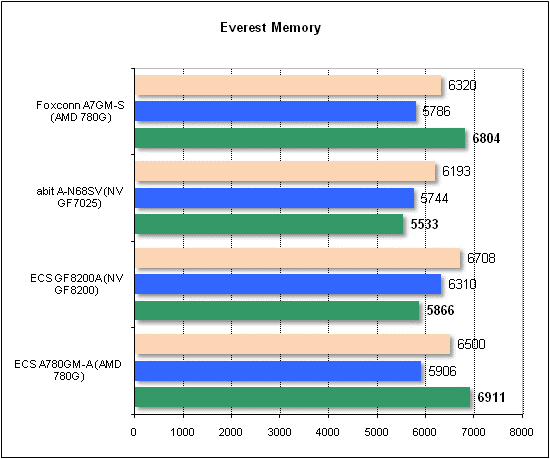

everest1

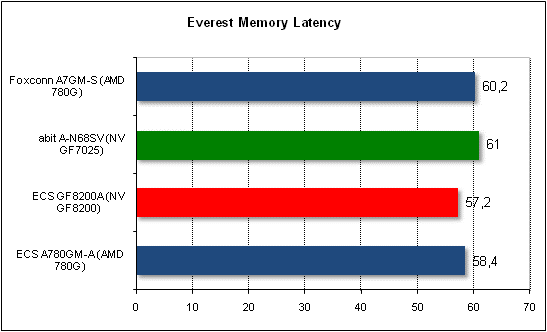

everest2

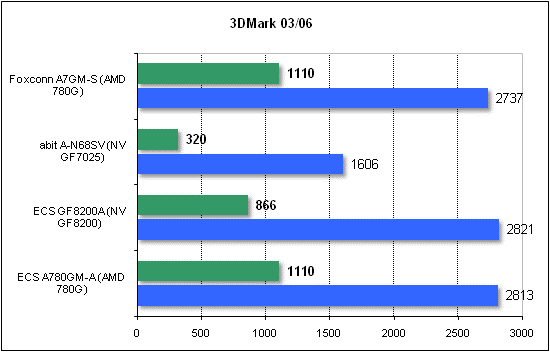

3dmark

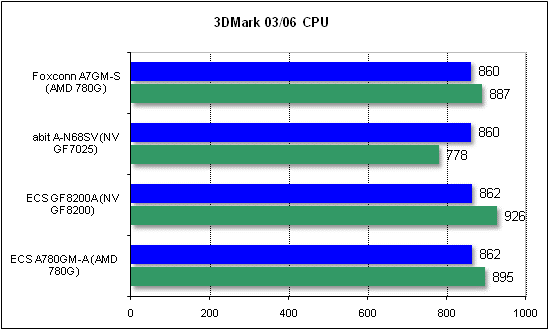

3dmark_cpu

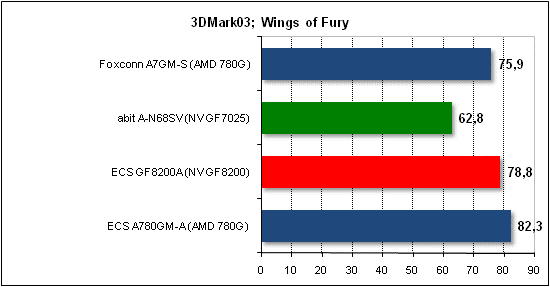

3dmark03_game1

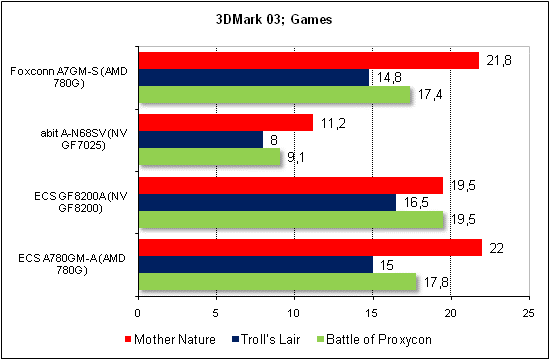

3dmark03_games

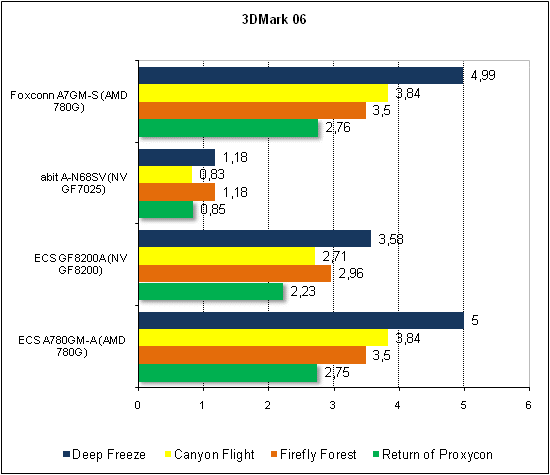

3dmark06_games

Теперь тесты игровых программ.

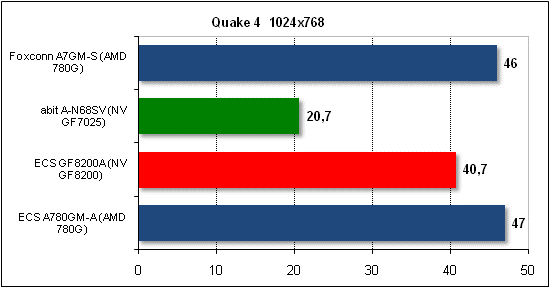

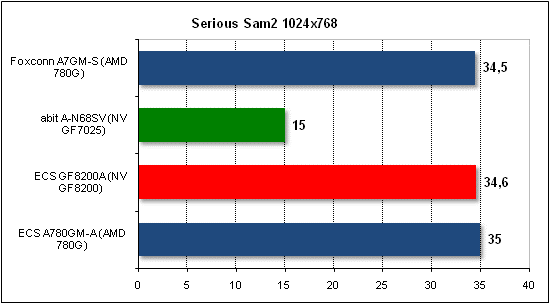

q4 ssam2

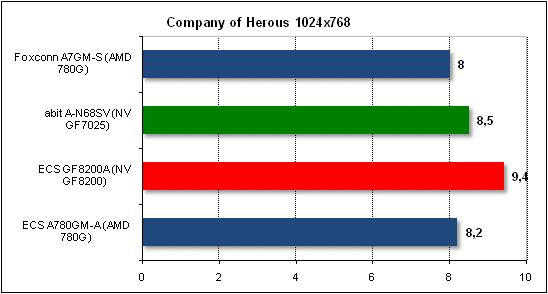

coh

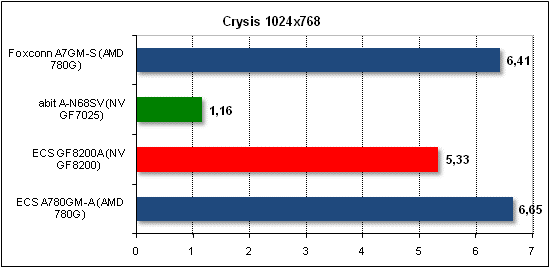

crysis

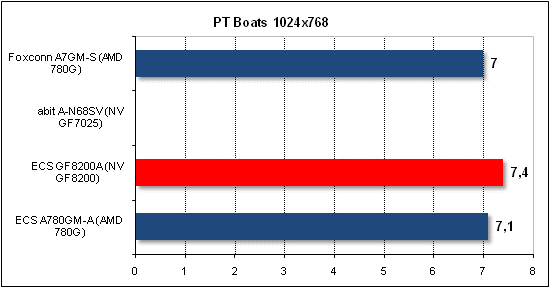

ptb

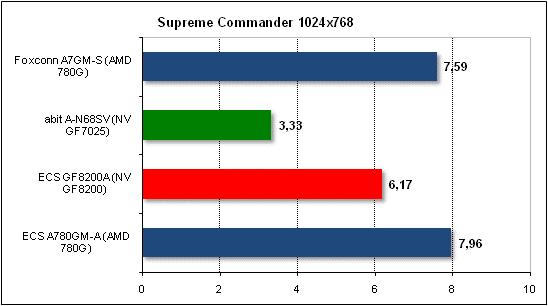

supreme

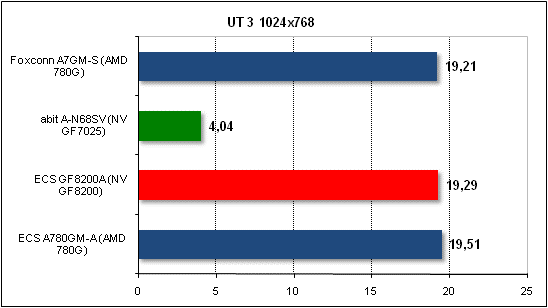

ut3

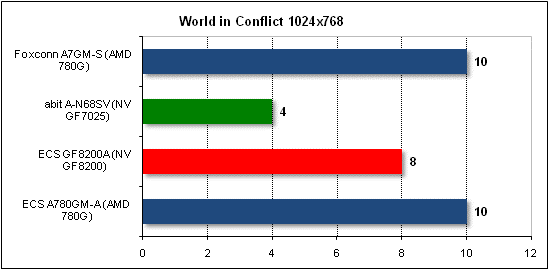

wic

Тесты прикладного ПО.

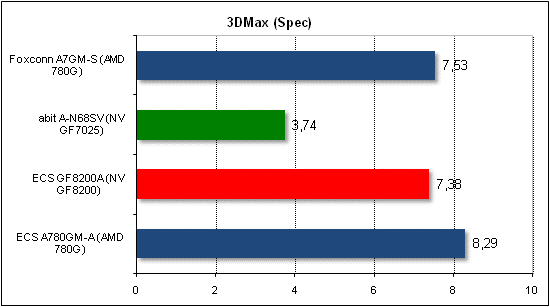

3dmax

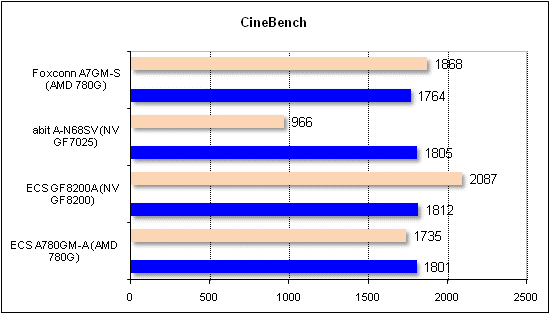

cinebench

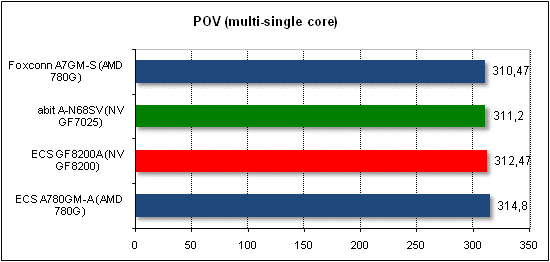

pov

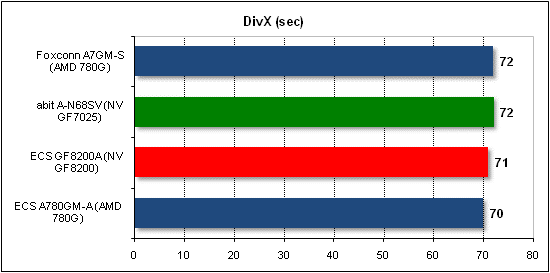

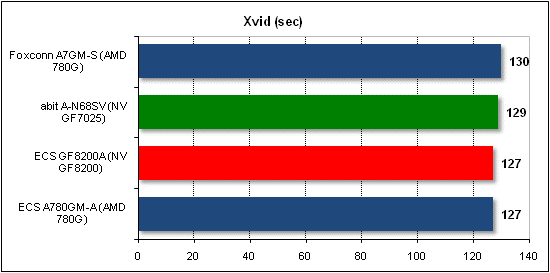

Кодирование видео (DivX, Xvid) измерялось в секундах, т.е. меньше - это лучше.
divx
xvid

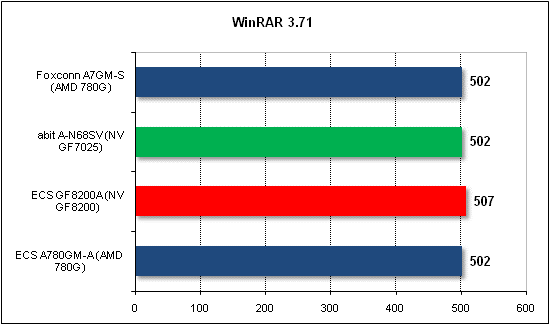

Сжатие данных (WinRAR) измерялось в Кб/сек., т.е. больше - это лучше.
winrar

В целом, производительность встроенного видеоядра NVIDIA GeForce 8200 находится на уровне скорости его прямого конкурента - AMD 780G. Поэтому на данном этапе мы не можем сделать вывод о том, какой из этих двух продуктов предпочтительнее. Кроме скорости, необходимо еще проверить остальные функции и технологии GeForce 8200 (например эффективность Hybrid SLI).

Что касается сравнения GeForce 8200 с предыдущим поколением интегрированных чипсетов NVIDIA, то тут вывод только один: безоговорочная победа, как по скорости, так и по функциональности. Единственное 3D-приложение, где чипсет GeForce 7025 может поспорить с GeForce 8200, - это игра Company of Heroes. Но в действительности это не так, поскольку GeForce 8200 "честно" рисовал картинку в DirectX 10.0, а на 7025 игра включила "облегченный" режим отрисовки (поскольку GeForce 7025 не поддерживает DirectX 10.0). А если бы этого режима не было, то результаты были такими же, как в игре PT Boats.

Выводы

Итак, сначала выводы по чипсету GeForce 8200. На наш взгляд, это довольно удачный продукт, и платы на его основе смогут с успехом конкурировать с платами на AMD 780G. Кроме того, компания NVIDIA планирует выпустить еще две модификации: GeForce 8100 и GeForce 8300, что позволит производителям значительно расширить свой ассортимент материнских плат.

Теперь выводы по платам abit A-N68SV и ECS GF8200A. Прежде всего, платы находятся в разных ценовых категориях. Плата abit стоит порядка 1500 руб., тогда как цена платы ECS GF8200A немного превышает 2000 руб. Поэтому, если стоит задача сэкономить любой ценой, то выбор прост - это плата abit A-N68SV (или другая плата на GeForce 7xxx). Кстати, на сегодняшний момент 500 рублей - это разница между двухъядерными процессорами Athlon64 X2 4000+ и Athlon64 X2 5000+. Если же 500 рублей не являются критичной суммой, то лучше приобрести плату на GeForce 8200. В частности, приобретая плату ECS GF8200A, мы получаем больше слотов расширения, 8-канальный звук (вместо 6-канального), шесть каналов SerialATA (вместо четырех), гигабитный сетевой контроллер (вместо 10/100 Мбит), двенадцать портов USB 2.0 (вместо десяти), и четыре слота для модулей памяти (на плате abit их только два). И, конечно же, пользователь получает намного более быстрое (где-то в два раза) и функциональное встроенное видеоядро с поддержкой DirectX 10.0, HybridSLI и прочее.

Что касается разгона, то тут - условное равенство из-за отсутствия (и некорректной работы) функции изменения множителя.


abit A-N68SV
ECS GF8200A

Заключение

abit A-N68SV
ECS GF8200A
Плюсы:
  • высокая стабильность;
  • один слот PCI Express x16;
  • поддержка SerialATA II (четыре канала; RAID; nForce 630i);
  • поддержка одного канала P-ATA (nForce 630i);
  • низкая цена.
Минусы:
  • не обнаружено.
Особенности платы:
  • неплохой набор функций разгона, но слабые результаты.
Плюсы:
  • высокая стабильность и хороший уровень производительности;
  • графическое ядро NVIDIA GeForce 8200 и один слот PCI Express x16;
  • поддержка SerialATA II (шесть каналов; RAID; GeForce 8200);
  • поддержка одного канала P-ATA (GeForce 8200);
  • встроенный 8-канальный звук и сетевой контроллер Gigabit Ethernet;
  • поддержка интерфейса USB2.0 (12 портов).
Минусы:
  • не обнаружено.
Особенности платы:
  • неплохой набор функций разгона, но слабые результаты.
- Обсудить материал в конференции




⇣ Содержание
Если Вы заметили ошибку — выделите ее мышью и нажмите CTRL+ENTER.
Материалы по теме
⇣ Комментарии
window-new
Soft
Hard
Тренды 🔥
