Сравнительное тестирование материнских плат на чипсете AMD 790GX

⇣ Содержание

Некоторое время назад компания AMD выпустила улучшенную версию чипсета 780G под названием 785G. Логично предположить, что вслед за этим будет произведена модификация mainstream чипсета AMD 790GX. В свою очередь, это означает необходимость подведения некоторых итогов по материнским платам, основанных на этом наборе логики. Наиболее интересная особенность данного чипсета заключается в том, что платы на его основе могут работать как в low-end, так и в high-end системах. Причем повышение статуса отдельно взятого компьютера может проходить без замены каких-либо компонентов. В частности, начиная путь от встроенного графического ядра, пользователь может позже добавить одну внешнюю видеокарту, затем другую, объединяя их в массив CrossFire. Более того, на базе AMD 790GX существуют материнские платы с тремя PEG-слотами, так что потенциал по наращиванию мощности видеоподсистемы у этих плат очень высок.

Но прежде, чем переходить к платам, скажем пару слов о характеристиках чипсета AMD 790GX. С определенной точки зрения, 790GX можно рассматривать как "улучшенный" 780G. "Улучшение" осуществлялось по двум направлениям. Во-первых, довольно быстрое встроенное графическое ядро (на основе RV610) стало еще быстрее - частота ядра увеличена с 500 МГц до 700 МГц. Остальные параметры остались без изменений - 40 потоковых процессоров, поддержка DirectX/OpenGL (10.1/2.1), поддержка интерфейсов DisplayPort, HDMI, DVI, VGA, а также встроенное ядро UVD для аппаратного ускорения воспроизведения HD-контента. Однако увеличение частоты дало возможность маркетологам AMD назвать видеоядро Radeon HD3300 (на 780G - Radeon HD3200). Дополнительный прирост производительности был получен за счет установки на материнскую плату видеопамяти по технологии SidePort. Схожую технологию поддерживает 780G (Display Cache), но продукты на этом чипсете позиционируются как более дешевые и интегрированной памяти, как правило, не имеют. Как и 780G, новый чипсет поддерживает технологии Hybrid CrossFireX (совместная работа внешних видеокарт и интегрированного видеоядра), Hybrid Power (экономия энергии путем отключения внешних видеокарт), а также SurroundView (подключение до шести мониторов).

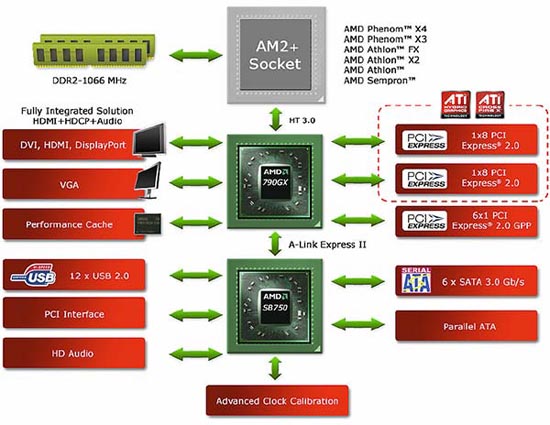

AMD 790GX схема

Во-вторых, новый северный мост поддерживает 26 линий шины PCI Express v2.0 и позволяет организовать два слота PEG с восемью линиями шины на каждый. Таким образом, продукты на 790GX поддерживают технологию CrossFire и позволяют установить две видеокарты. Что касается "южных мостов", то "северный мост" 790GX совместим как с SB700, так и с SB750 (допустимо использование SB710, но данный чип не используется по маркетинговым соображениям).

Сравнительная таблица характеристик материнских плат

Наименование
ASRock M3A790GXH/128M
ASUS M3A78-T
ASUS M4A78T-E
Elitegroup A790GXM-AD3
Elitegroup A790GXM-A
MSI DKA790GX
Чипсет AMD 790GX + SB750 AMD 790GX + SB750 AMD 790GX + SB750 AMD 790GX + SB750 AMD 790GX + SB750 AMD 790GX + SB750
Кол-во слотов DIMM 4 (DDR3) 4 (DDR2) 4 (DDR3) 4 (DDR3) 4 (DDR2) 4 (DDR2)
Охлаждение чипсета (баллы) пассивное (4) пассивное (5-) пассивное (4+) пассивное (5) пассивное (4+) пассивное (4+)
PCIE x16/PCIE (>x1)/PCIE x1/PCI 3/0/1/2 3/0/1/2 2/0/2/2 2/0/2/2 2/0/2/2 2/0/2/2
AMD CrossFire + + + + + +
Схема питания 6-фазная 5-фазная 8-фазная 5-фазная 5-фазная 5-фазная
Разъемы питания 24 + 8 + Molex 24 + 4 24 + 4 24 + 8 + Molex 24 + 8 + Molex 24 + 4
Кол-во конденсаторов 8x 820 мкФ и 3x 270 мкФ 10x 560 мкФ и 4x 270 мкФ 8x 560 мкФ и 3x 270 мкФ 10x 820 мкФ и 5x 270 мкФ 10x 820 мкФ и 5x 270 мкФ 12x 820 мкФ и 4x 470 мкФ
Звук ALC890B ALC1200 VIA VT1708S ALC888S ALC888S ALC888
Сеть (Gigabit Ethernet; тип шины) Realtek RTL8111DL (PCI Express x1) Marvell 88E8056 (PCI Express x1) Atheros L1E (PCI Express x1) Realtek RTL8111C (PCI Express x1) Realtek RTL8111C (PCI Express x1) Realtek RTL8111C (PCI Express x1)
SerialATA 6: 6 каналов SB750 6: 6 каналов SB750 6: 6 каналов SB750 7: 6 каналов SB750 + 1 канал JMB361 6: 6 каналов SB750 6: 6 каналов SB750
ParallelATA 1 канал 1 канал 1 канал 1 канал 1 канал 1 канал
USB 2.0 (встроенные / дополнительные) 6 / 6 6 / 6 6 / 6 6 / 6 6 / 6 6 / 6
IEEE-1394 (встроенные / дополнительные) 1 / 1 1 / 1 1 / 1 - - -
Размер 224x305 мм 244x305 мм 244x305 мм 244x305 мм 244x305 мм 244x305 мм
BIOS AMI BIOS AMI BIOS AMI BIOS AMI BIOS AMI BIOS AMI BIOS
Vcore от 0,6 В до 1,8625 В (0,0125 В) от 0,8 В до 1,4 В (0,0125 В) от 0,8 В до 1,7 В +0,2В; (0,0125 В) от 0,8 В до 1,55 В (0,025 В); от +0 В до +0,3В (0,02 В) от +0 В до +0,3В (0,02 В) от 1,287 В до 1,587 В (0,05 В)
Vmem от 1,48 В до 2,4 В (0,02 В) от 1,8 В до 2,5 В (0,02 В) от 1,5 В до 2,5 В (0,02 В) от +0 В до +0,63 В (0,01 В) от +0 В до +0,63 В (0,01 В) от 1,8 В до 2,3 В (0,05 В)
Vcpu-nb от 0,6 В до 1,8625 В (0,0125 В) от 0,8 В до 1,45 В (0,0125 В) от 0,8 В до 1,65 В (0,0125 В) от +0 В до +0,315 В (0,005 В) от +0 В до +0,315 В (0,005 В) от 1,2 В до 1,5 В (0,05 В)
Vht 1,3 В; 1,35 В от 1,2 В до 1,4 В (0,02 В) от 1,2 В до 1,5 В (0,02 В) - - от 1,25 В до 1,5 В (0,05 В)
Vsb - от 1,2 В до 1,35 В (0,05 В) 1,2 В; 1,35 В от 1,2 В до 1,35В (0,05 В) от 1,2 В до 1,35В (0,05 В) -
Vsideport от 1,5 В до 1,8 В (0,1 В) - - от 1,8 В до 2,1 В (0,1 В) от 1,8 В до 2,1 В (0,1 В) -
HTT; МГц (шаг) от 175 МГц до 500 МГц (1 МГц) от 200 МГц до 600 МГц (1 МГц) от 200 МГц до 600 МГц (1 МГц) от 190 МГц до 400 МГц (1 МГц) от 200 МГц до 355 МГц (5 МГц) от 200 МГц до 600 МГц (1 МГц)
Реальный разгон HTT (Deneb) 300 МГц 280 МГц 312 МГц * 285 МГц 260 МГц 290 МГц
Разгон видеоядра (шаг); (Реальный разгон) от 500 МГц до 1000 МГц (1 МГц); (860 МГц) от 150 МГц до 1500 МГц (1 МГц); (900 МГц) от 150 МГц до 1500 МГц (1 МГц); (1000 МГц) от 150 МГц до 2000 МГц (1 МГц); (780 МГц) от 150 МГц до 2000 МГц (1 МГц); (930 МГц) от 150 МГц до 1500 МГц (1 МГц); (950 МГц)
Разгон встроенной графической памяти + + + - - -
Подсистема памяти (баллы) 5 5- 5+ 4 4 4+
Системный мониторинг (баллы; fan-control) 3 (Quiet Fan) 5- (Q-Fan 2) 5- (Q-Fan 2) 3 (Smart Fan) 3 (Smart Fan) 3 (Smart Fan)
Комплектация (особенности) 3+ 3+ 3- 2+ n/a 4+
Кол-во FAN 4 4 4 4 3 3
Особенности Профили BIOS (3) Поддержка AI Proactive (AI Overclock, AI Net 2, OC. Profile (2), EZ Flash 2, MyLogo 3); ASUS Express Gate Lite; Поддержка AI Proactive (AI Overclock, AI Net 2, OC. Profile (2), EZ Flash 2, CrashFree BIOS 3, MyLogo 3); ASUS Express Gate Lite; Кнопки Power / Reset / CMOS; Кнопки Power / Reset ; Поддержка Dual CoreCenter, LiveUpdate, DigiCell; Кнопки Power / Reset / CMOS;
Наименование ASRock M3A790GXH/128M ASUS M3A78-T ASUS M4A78T-E Elitegroup A790GXM-AD3 Elitegroup A790GXM-A MSI DKA790GX
Цена, руб Нет данных Нет данных Нет данных Нет данных Нет данных Нет данных
Наименование
ASRock M3A790GXH/128M
ASUS M3A78-T
ASUS M4A78T-E
Elitegroup A790GXM-AD3
Elitegroup A790GXM-A
MSI DKA790GX

ASRock M3A790GXH/128M (AMD 790GX; DDR3)

У материнской платы ASRock M3A790GXH/128M есть несколько интересных особенностей. Во-первых, это архаичный, но дешевый механический переключатель режимов CrossFire. Во-вторых, совершенно нелогичная организация внешнего порта SerialATA II. И, наконец, главной и положительной чертой платы является наличие трех слотов PCI Express x16.


ASRock M3A790GXH/128M плата

При этом на третий (оранжевый) слот выделяется всего четыре линии шины, но это не мешает установить в этот слот видеокарту и не приводит к значительному падению производительности.


ASRock M3A790GXH/128M слоты расширения

Остальные возможности расширения соответствуют среднему уровню и включают гигабитный сетевой контроллер, встроенный HD-звук, порты USB и FireWire, а также поддержку шести каналов SerialATA II.


ASRock M3A790GXH/128M возможности расширения

На задней панели установлен практически полный набор видеовыходов, а вместо одного из разъемов PS/2 находится пара портов USB 2.0.


ASRock M3A790GXH/128M задняя панель

Чтобы попасть в BIOS, необходимо нажимать не привычную клавишу Del, а кнопку F2. Кроме этого, интерфейс разделов и группировка настроек несколько отличаются от большинства плат. Впрочем, самые главные функции находятся без труда, в частности, настройки памяти и системный мониторинг.


ASRock M3A790GXH/128M системный мониторинг

ASRock M3A790GXH/128M настройки памяти 1
ASRock M3A790GXH/128M настройки памяти 2

Что касается функций разгона, то они на плате присутствуют...


ASRock M3A790GXH/128M функции разгона 1
ASRock M3A790GXH/128M функции разгона 2

... и отлично работают. В частности, мы достигли частоты HTT=300 МГц. Отметим, что плата поддерживает три независимых профиля настроек BIOS:


ASRock M3A790GXH/128M профили CMOS

Предварительный вывод - в целом, плата ASRock M3A790GXH/128M является весьма интересным продуктом на базе чипсета AMD 790GX. Среди достоинств платы упомянем наличие трех слотов PCI Express x16, неплохие функции разгона и вполне разумную розничную цену.

Плюсы:

  • отличная стабильность и производительность;
  • три слота PCI Express x16;
  • поддержка технологий Hybrid CrossFireX и SurroundView;
  • поддержка SerialATA II (шесть каналов; RAID);
  • поддержка ParallelATA (один канал);
  • сетевой гигабитный контроллер и 8-канальный звук High Definition Audio;
  • поддержка интерфейса USB 2.0 (двенадцать портов) и FireWire (два порта);
  • поддержка профилей BIOS;
  • встроенное графическое ядро ATI Radeon HD 3300 + 128 Мб встроенной памяти DDR3-1333.
Минусы:
  • не обнаружено.
Особенности платы:
  • отличные результаты разгона процессора;
  • на задней панели есть только один порт PS/2 и нет разъема DisplayPort.
Подробный обзор платы ASRock M3A790GXH/128M.

ASUS M3A78-T (AMD 790GX; DDR2)

По сравнению с предыдущей платой (ASRock M3A790GXH/128M), модель ASUS M3A78-T является примером более грамотной реализации потенциала чипсета AMD 790GX. На ней также установлено три слота PCI Express x16, но при этом инженеры ASUS не стали устанавливать механический переключатель режимов CrossFire - данная операция осуществляется программным способом, практически без участия пользователя. Так же грамотно реализован внешний порт SerialATA II, без необходимости тянуть соответствующий кабель через весь системный блок.


ASUS M3A78-T плата

По остальным характеристикам указанные платы практически идентичны. В частности, ASUS M3A78-T имеет на борту HD-звук, гигабитный сетевой контроллер, шесть портов SerialATA II, двенадцать портов USB 2.0, а также контроллер последовательной шины FireWire (два порта).


ASUS M3A78-T угол

Единственное отличие заключается в том, что M3A78-T предназначена для работы с памятью DDR-2, тогда как ASRock M3A790GXH/128M работает только с DDR-3. А как показали наши тесты, системы с DDR-3 разгоняются гораздо лучше.


ASUS M3A78-T DIMM

Кроме трех PEG-слотов, на плате M3A78-T установлен слот PCI Express x1 и пара слотов PCI:


ASUS M3A78-T слоты расширения

Особенность задней панели заключается в одном порте PS/2, который позволяет подключить либо соответствующую мышку, либо клавиатуру.


ASUS M3A78-T задняя панель

Раздел настроек памяти порадует компьютерных энтузиастов большим количеством таймингов:


ASUS M3A78-T настройки памяти 1
ASUS M3A78-T настройки памяти 2

Раздел системного мониторинга, напротив, содержит только стандартный набор датчиков и функций.


ASUS M3A78-T системный мониторинг

Функциональность платы M3A78-T чуть выше среднего уровня. К числу ее достоинств можно отнести функцию сохранения/загрузки профилей CMOS (OC Profile), утилиту EZ Flash 2, а также функции AI Nap, AI Gear 2 и собственную "операционную систему" ASUS Express Gate Lite. К сожалению, отсутствует технология аварийного восстановления прошивки CrashFree BIOS.

Конфигурация преобразователя питания имеет бюджетное исполнение и не рассчитана на сверхвысокие частоты.


ASUS M3A78-T PWM

Что касается функций разгона, то они выполнены на довольно высоком уровне, и претензий к ним у нас не возникло.


ASUS M3A78-T настройки разгона 1

Предварительный вывод - по сравнению со многими платами на AMD 790GX, модель ASUS M3A78-T является образцом функциональности и примером для подражания. Однако по меркам ASUS, это всего лишь недорогая "рабочая лошадка", а для требовательных пользователей ASUS предлагается следующая модель - M4A78T-E.

Плюсы:

  • отличная стабильность и производительность;
  • три слота PCI Express x16;
  • поддержка технологий Hybrid CrossFireX и SurroundView;
  • поддержка SerialATA II (шесть каналов; RAID);
  • поддержка ParallelATA (один канал);
  • сетевой гигабитный контроллер и 8-канальный звук High Definition Audio;
  • поддержка интерфейса USB 2.0 (двенадцать портов) и FireWire (два порта);
  • набор фирменных технологий ASUS: (PC Probe II, OC Profile, MyLogo 2, Q-FAN 2 и проч.);
  • дополнительный набор технологий AI Proactive (AI Overclocking, AI Net 2 и проч.);
  • технология ASUS Express Gate Lite.
Минусы:
  • не обнаружено.
Особенности платы:
  • хорошие результаты разгона процессора;
  • хороший разгон встроенного графического ядра;
  • на задней панели есть только один порт PS/2 и нет разъема DisplayPort.

Подробный обзор платы ASUS M3A78-T.

ASUS M4A78T-E (AMD 790GX; DDR3)

На первый взгляд, плата M4A78T-E выглядит проще, чем модель ASUS M3A78-T. Так оно и есть, поскольку у данной платы на один PEG-слот меньше. Но по остальным характеристикам M4A78T-E превосходит не только M3A78-T, но и большинство других конкурентов.


ASUS M4A78T-E плата

Прежде всего это касается программной части, поскольку модель M4A78T-E поддерживает все передовые технологии ASUS, включая CrashFree BIOS 3, EPU и Express Gate. В плане "железа" данная модель также имеет свои сильные стороны. Среди них - ориентация на память DDR-3, что позволяет достичь более высоких результатов в разгоне и прироста производительности.


ASUS M4A78T-E DIMM

Дизайн преобразователя питания выполнен по 8-фазной схеме, что позволяет выжать максимум из связки процессора AM3, памяти DDR3 и чипсета AMD 790GX.


ASUS M4A78T-E преобразователь питания

Что касается возможностей расширения, то они не лучше и не хуже конкурентов: гигабитный сетевой контроллер, два порта FireWire, двенадцать портов USB 2.0 и шесть каналов SerialATA II.


ASUS M4A78T-E возможности расширения

Также отметим наличие двух слотов PCI Express x16, двух слотов PCI Express x1 и пары слотов PCI.


ASUS M4A78T-E слоты расширения

Конфигурация задней панели практически стандартна для платы на чипсете AMD 790GX. В частности, на месте портов LPT и COM установлены видеовыходы VGA, DVI и HDMI.


ASUS M4A78T-E задняя панель

Что касается BIOS, то плата может похвастаться очень большим набором настроек оперативной памяти.


ASUS M4A78T-E настройки памяти 1
ASUS M4A78T-E настройки памяти 2

Системный мониторинг реализован точно так же, как и на плате ASUS M3A78-T: все стандартные параметры и функция динамической регулировки скорости вентиляторов Q-Fan 2.


ASUS M4A78T-E мониторинг 1

Кроме этого, ASUS M4A78T-E может сохранять все настройки BIOS в памяти и при необходимости загружать их. Она поддерживает восемь (!) независимых профилей:


ASUS M4A78T-E OC Profile

Возможности разгона сосредоточены в разделе "AI Tweaker" и не имеют каких-либо недостатков:


ASUS M4A78T-E настройки разгона 1

На плата ASUS M4A78T-E мы достигли стабильной работы системы на частоте HTT=312 МГц. Данная частота не является рекордом (который принадлежит ASRock A780GMH/128M), но все равно это отличный результат.

Предварительный вывод - плата ASUS M4A78T-E предназначена, в основном, для компьютерных энтузиастов. Вместе с тем, ее функциональность и набор возможностей расширения не уступает другим платам на AMD 790GX, и данная плата может с легкостью заменить любого из конкурентов в компьютере среднестатистического пользователя. Однако при этом нужно учесть, что данная модель является наиболее дорогой из представленных в этом обзоре плат.

Плюсы:

  • отличная стабильность и производительность;
  • два слота PCI Express x16;
  • поддержка технологий Hybrid CrossFireX и SurroundView;
  • поддержка SerialATA II (шесть каналов; RAID);
  • поддержка ParallelATA (один канал);
  • сетевой гигабитный контроллер и 8-канальный звук High Definition Audio;
  • поддержка интерфейса USB 2.0 (двенадцать портов) и FireWire (два порта);
  • набор фирменных технологий ASUS: (PC Probe II, OC Profile, CrashFree BIOS 3, MyLogo 2, Q-FAN 2 и проч.);
  • дополнительный набор технологий AI Proactive (AI Overclocking, AI Net 2 и проч.);
  • технология ASUS Express Gate Lite.
Минусы:
  • не обнаружено.
Особенности платы:
  • отличный разгон процессора;
  • отличный разгон встроенного графического ядра;
  • на задней панели есть только один порт PS/2 и нет разъема DisplayPort.

Подробный обзор платы ASUS M4A78T-E.

Elitegroup A790GXM-AD3 (AMD 790GX; DDR3)

Тестируя плату Elitegroup A790GXM-AD3, мы отметили, что разработчики на ней явно сэкономили. Но, к большому сожалению, на розничную цену продукта это совершенно не повлияло. Особенно расстроила комплектация, которая и близко не соответствует стоимости платы. Зато радует, что инженеры ECS не экономили на алюминии: массивные радиаторы установлены не только на чипсете, но и на элементах преобразователя питания.


Elitegroup A790GXM-AD3 плата

В ECS выбрали достаточно консервативную конфигурацию PCB, которая включает два слота PCI Express x16, и по паре слотов PCI Express x1 и PCI.


Elitegroup A790GXM-AD3 слоты расширения

То же можно сказать и о возможностях расширения: на плате установлен один гигабитный сетевой контроллер, HD-звук, двенадцать портов USB 2.0. Поддержки последовательной шины FireWire нет, зато на плате присутствует дополнительный одноканальный SerialATA-контроллер, который обслуживает внешний порт.


Elitegroup A790GXM-AD3 возможности расширения

Задняя панель платы имеет следующую конфигурацию:


Elitegroup A790GXM-AD3 задняя панель

Обратите внимание на отсутствие видеовыхода DVI и на кнопку, предназначенную для обнуления настроек CMOS. Кроме нее на плате есть еще пара кнопок - включения (Power) и перезагрузки (Reset):


Elitegroup A790GXM-AD3 кнопки

По настройкам BIOS плата Elitegroup A790GXM-AD3 практически не уступает своим конкурентам. Это справедливо для настроек оперативной памяти,


Elitegroup A790GXM-AD3 настройки памяти
Elitegroup A790GXM-AD3 настройки памяти 2

но раздел системного мониторинга немного подкачал: отсутствуют данные об основных уровнях напряжений.


Elitegroup A790GXM-AD3 системный мониторинг

Возможности разгона реализованы более качественно, что позволило нам повысить частоту шины HTT до 285 МГц.


Elitegroup A790GXM-AD3 функции разгона 1
Elitegroup A790GXM-AD3 функции разгона 2

В целом, соотношение "цена/качество" у платы Elitegroup A790GXM-AD3 находится в крайне неустойчивом положении. Иными словами, при условии доработки функций BIOS и заметном снижении розничной цены, мы могли бы рекомендовать данную плату к приобретению, если бы не один существенный недостаток. Дело в том, что при использовании встроенного графического ядра качество 2D-изображения откровенно плохое, от чего практически моментально устают глаза. Вполне возможно, нам попался бракованный экземпляр, но мы особо подчеркиваем, что приобретать данную плату следует только в магазинах с гарантированным возвратом денег.

Плюсы:

  • отличная стабильность и производительность;
  • два слота PCI Express x16;
  • встроенное графическое ядро Radeon HD3300;
  • поддержка технологий Hybrid CrossFireX и SurroundView;
  • поддержка SerialATA II (семь каналов; RAID);
  • поддержка ParallelATA (один канал);
  • гигабитный сетевой контроллер и 8-канальный звук High Definition Audio;
  • поддержка интерфейса USB 2.0 (двенадцать портов).
Минусы:
  • скудная комплектация;
  • завышенная цена;
  • плохое качество 2D-картинки тестовой платы.
Особенности платы:
  • средние результаты разгона процессора;
  • средние результаты разгона встроенного видеоядра;
  • кнопки Power, Reset и Clear CMOS;
  • отсутствует интерфейс DisplayPort.

Подробный обзор платы Elitegroup A790GXM-AD3.

Elitegroup A790GXM-A (AMD 790GX; DDR2)

Несмотря на схожее обозначение моделей, платы Elitegroup A790GXM-A и A790GXM-AD3 основаны на различных дизайнах PCB. Тем не менее, для пользователя это ровным счетом ничего не значит, поскольку их характеристики очень близки. Разница заключается в отсутствии дополнительного SATA-контроллера у платы A790GXM-A, за счет чего она на 200 рублей дешевле. Кроме того, платы работают с разными типами памяти, что делает прямое сравнение невозможным: Elitegroup A790GXM-AD3 предназначена для памяти DDR3, а A790GXM-A работает с памятью DDR2.


Elitegroup A790GXM-A плата

Конфигурация слотов стандартная: два слота PCI Express x16, пара слотов PCI и пара PCI Express x1.


Elitegroup A790GXM-A слоты расширения

То же можно сказать и о возможностях расширения: на плате установлен один гигабитный сетевой контроллер, HD-звук, двенадцать портов USB 2.0, а также шесть портов SerialATA II.


Elitegroup A790GXM-A возможности расширения

Конфигурация задней панели отличается от Elitegroup A790GXM-AD3. В частности, на ней установлен один COM-порт и отсутствует кнопка для сброса CMOS.


Elitegroup A790GXM-A задняя панель

Впрочем, на плате присутствуют кнопки включения и перезагрузки системы.


Elitegroup A790GXM-A кнопки

Набор настроек BIOS практически полностью совпадает с настройками платы Elitegroup A790GXM-AD3.


Elitegroup A790GXM-A настройки памяти 1
Elitegroup A790GXM-A настройки памяти 2

Это касается как настроек памяти, так и системного мониторинга.


Elitegroup A790GXM-A системный мониторинг

В плане разгона небольшие различия в настройках есть, но они не столь существенны.


Elitegroup A790GXM-A функции разгона 1

При практическом разгоне мы достигли стабильной частоты HTT=260 МГц, что для системы с памятью DDR2 является вполне неплохим результатом. Кстати, схема преобразователя питания полностью аналогична PWM платы A790GXM-AD3.


Elitegroup A790GXM-A PWM

Итак, в целом, данная плата не имеет существенных проблем или недоработок, но в настоящий момент ее розничная цена довольно велика. Исходя из соотношения "цена/качество", данная модель уступает конкурентам. И это при том, что с качеством 2D-изображения у Elitegroup A790GXM-A все в порядке.

Плюсы:

  • отличная стабильность и производительность;
  • два слота PCI Express x16;
  • встроенное графическое ядро Radeon HD3300 + дополнительная видеопамять;
  • поддержка технологий Hybrid CrossFireX и SurroundView;
  • поддержка SerialATA II (шесть каналов; RAID);
  • поддержка ParallelATA (один канал);
  • гигабитный сетевой контроллер и 8-канальный звук High Definition Audio;
  • поддержка интерфейса USB 2.0 (двенадцать портов).
Минусы:
  • не обнаружено.
Особенности платы:
  • посредственные результаты разгона процессора;
  • отличные результаты разгона встроенного видеоядра;
  • кнопки Power, Reset;
  • отсутствует интерфейс DisplayPort.

Подробный обзор платы Elitegroup A790GXM-A.

MSI DKA790GX (AMD 790GX; DDR2)

Итак, мы переходим к последней в этом обзоре плате - MSI DKA790GX. За исключением забавных радиаторов, соединенных тепловой трубкой, данная модель имеет точно такие же характеристики, как и большинство плат на AMD 790G.


MSI DKA790GX плата

В частности, на плате установлено два слота PCI Express x16, два слота PCI Express x1 и два слота PCI.


MSI DKA790GX слоты расширения

Остальные возможности расширения включают гигабитный сетевой контроллер, 8-канальный встроенный звук, шесть каналов SerialATA II, а также двенадцать портов USB 2.0. Поддержки FireWire на плате нет.


MSI DKA790GX возможности расширения

Конфигурация задней панели не содержит устаревших LPT- и COM-портов. Впрочем, один COM-порт реализован при помощи планки, которой нет в комплекте. Отметим, что инженеры MSI пошли по стопам коллег из ASUS и убрали один из портов PS/2. На его месте размещен блок из двух портов USB 2.0, а оставшийся порт PS/2 позволяет подключать либо мышь, либо клавиатуру.


MSI DKA790GX задняя панель

На плате MSI DKA790GX нет традиционных перемычек, а для обнуления настроек CMOS используется соответствующая кнопка (находится на левом краю платы). Там же расположены кнопки для запуска и перезагрузки системы.


MSI DKA790GX кнопки

Что касается BIOS, то к настройкам оперативной памяти у нас не возникло никаких претензий,


MSI DKA790GX настройки памяти
MSI DKA790GX настройки памяти 2

как и к разделу системного мониторинга.


MSI DKA790GX системный мониторинг

Специально отметим, что плата MSI DKA790GX позволяет сохранять все настройки BIOS в память и при необходимости загружать их. Она поддерживает два независимых профиля:


MSI DKA790GX профили CMOS

Разгон оказался очень хорошим: плата стабильно работала на частоте HTT=290 МГц. Это лучший результат из протестированных материнских плат с памятью DDR2.


MSI DKA790GX профили CMOS

А поскольку конфигурация преобразователя питания такая же, как на остальных платах, то можно сделать вывод, что инженеры MSI лучше проработали функции разгона.


MSI DKA790GX функции разгона 1
MSI DKA790GX функции разгона 2

Отдельно отметим, что начинающим пользователям компания MSI преподнесла подарок: блок из двух dip-переключателей, с помощью которых можно установить стартовую частоту HTT = 220, 230 и 240 МГц.


MSI DKA790GX dip

Предварительный вывод заключается в том, что по своим характеристикам плата MSI DKA790GX соответствует остальным платам на чипсете AMD 790GX с поддержкой памяти DDR2. И поскольку у платы нет явных достоинств или недостатков, сформулировать окончательный вывод будет непросто, поскольку даже цена платы не отличается от цены конкурентов.

Плюсы:

  • высокая стабильность и хороший уровень производительности;
  • встроенное графическое ядро Radeon HD3300;
  • два слота PCI Express x16;
  • поддержка технологий Hybrid CrossFireX и SurroundView;
  • поддержка SerialATA II (шесть каналов; RAID);
  • поддержка ParallelATA (один канал);
  • сетевой контроллер Gigabit Ethernet и 8-канальный встроенный звук;
  • поддержка интерфейса USB 2.0 (двенадцать портов);
  • поддержка профилей BIOS, утилита обновления BIOS и утилита DualCoreCenter.
Минусы:
  • не обнаружено.
Особенности платы:
  • мощные функции разгона и неплохие результаты;
  • отличные результаты разгона встроенного видеоядра;
  • кнопки Power, Reset и сброс CMOS;
  • отсутствует интерфейс DisplayPort.

Подробный обзор платы MSI DKA790GX.

Производительность

В тестовой системе было использовано следующее оборудование:


Тестовое оборудование
Процессор Процессор AMD Phenom II X3 720 (2,8 ГГц; ядро Deneb)
Кулер Gigabyte 3D Cooler GP Edition
Видеокарта Интегрированное графическое ядро Radeon HD3300
Звуковая карта -
HDD Samsung HD160JJ
Память 2x 1024 Мб Corsair DDR2 TWIN2X2048-8500C5
2x 1024 Мб A-Data AD31600X001GU
Блок питания FSP 550 Вт
OS MS Vista

Вначале посмотрим на результаты синтетических тестов.


Тест производительности Everest
Тест производительности Everest
Тест производительности 3DMark
Тест производительности процессора 3DMark

Тесты прикладного ПО.


Тест производительности 3D Max
Тест производительности CineBench
Тест производительности POV
Кодирование видео (DivX, Xvid) измерялось в секундах, т.е. меньше - это лучше.
Тест производительности DivX
Тест производительности Xvid
Сжатие данных (WinRAR) измерялось в кб/с, т.е. больше - это лучше.
Тест производительности WinRAR

Теперь - тесты игровых программ.


Тест производительности Quake 4
Тест производительности Serious Sam 2
Тест производительности Company of Heroes
Тест производительности Crysis
Тест производительности PTB
Тест производительности Supreme Commander
Тест производительности Unreal Tournament 3
Тест производительности World in Conflict
Тест производительности X3

На производительности мы подробно останавливаться не будем, поскольку все платы показали приблизительно одинаковую скорость работы. Поэтому делать выбор материнской платы мы будем по другим критериям, таким как стабильность работы, возможности расширения, комплектация, совместимость с различными компонентами, совместимость с памятью, а также будем учитывать цену самих плат.

Выводы

Для начала посмотрим на розничные цены. Сразу можно заметить, что платы ASUS несколько дороже остальных. Кроме этого, две из представленных плат имеют на борту три PEG слота, а половина плат ориентированы на работу с DDR2. Таким образом, определить нужную вам плату довольно легко. Начнем с наиболее бюджетного варианта, когда стоит задача собрать максимально дешевую систему с качественным встроенным графическим ядром. Для этой задачи не подходит ни одна из плат на AMD 790GX, поскольку в магазинах полно более дешевых плат на чипсетах AMD 780G и 785G. Они заметно дешевле, а скорость встроенного ядра Radeon HD3200/HD4200 не намного уступает 3D-производительности AMD 790GX (Radeon HD3300). Следовательно, покупатель платы AMD 790GX должен четко понимать, что в основном будет использоваться внешняя видеокарта. И тут возникает вопрос о количестве таких карт. Если их больше двух, то выбор сводится к платам ASRock M3A790GXH/128M (DDR3) и ASUS M3A78-T (DDR2). Если тип памяти важен, то количество вариантов сокращается до одного. В противном случае, выбор осложняется тем, что характеристики этих плат очень схожи. Отличия остаются в мелочах: плата ASRock дешевле и чуть лучше разгоняется, а плата ASUS может похвастаться более широким набором фирменных технологий.

Теперь обратимся к тем пользователям, которым вполне достаточно двух PEG-слотов. В этом случае выбор наиболее сложный, поскольку под данное требование попадают все шесть плат. Дело в том, что платы с "лишним" PEG-слотом стоят не дороже остальных плат на AMD 790GX. Поэтому группировать платы придется по типу памяти: с DDR3 работают ASRock M3A790GXH/128M, ASUS M4A78T-E и Elitegroup A790GXM-AD3, а с DDR2, соответственно, ASUS M3A78-T, Elitegroup A790GXM-A и MSI DKA790GX.

Начнем с DDR3. Плата Elitegroup A790GXM-AD3 нам не понравилась, из-за наличия определенных недостатков и завышенной цены. Плата ASUS M4A78T-E - самая дорогая, поэтому мы рекомендуем ее только поклонникам продукции ASUS. Остается ASRock M3A790GXH/128M, которая в категории AMD 790GX + DDR3 получает награду Best Buy.


ASRock M3A790GXH/128M плата
Best Buy

Теперь несколько слов о пользователях, уже имеющих память DDR2 и не желающих расставаться с этими планками. В данном случае мы рекомендуем плату ASUS M3A78-T, которая хоть и дороже двух других плат, но значительно превосходит их в функциональном отношении. Таким образом, именно эта плата получает награду Best Buy в категории AMD 790GX + DDR2.


ASUS M3A78-T плата
Best Buy

Откровенно говоря, платы Elitegroup A790GXM-A и MSI DKA790GX не произвели никакого впечатления, и явно имеют завышенную цену. Впрочем, у платы MSI есть определенное превосходство над моделью ECS в области разгона, и для "бюджетного оверклокинга" это неплохой вариант.

Что касается экстремального разгона, без учета размера финансовых вливаний, то тут выбор довольно прост - это плата ASUS M4A78T-E, которая обеспечила стабильную работу на частоте HTT=312 МГц.


ASUS M4A78T-E плата
Overclockers Choice

Впрочем, это не самая высокая частота, зафиксированная в нашей лаборатории: рекорд принадлежит плате ASRock A780GMH/128M на чипсете AMD 780G с памятью DDR2.

- Обсудить материал в конференции




⇣ Содержание
Если Вы заметили ошибку — выделите ее мышью и нажмите CTRL+ENTER.
Материалы по теме
⇣ Комментарии
window-new
Soft
Hard
Тренды 🔥
Tesla сможет начать сборку электромобилей Model Y на предприятии в Техасе к концу марта 4 ч.
Новое видео позволило разглядеть электрический минивэн Volkswagen ID.Buzz со всех сторон 5 ч.
United Launch Alliance запустила ракету Atlas V со спутниками армии США 18 ч.
Видеокарты NVIDIA позволили моделировать поведение живой клетки из миллиардов атомов 18 ч.
Cisco представила защищённые 1GbE-коммутаторы Catalyst IE9300 20 ч.
В карликовой галактике обнаружена чёрная дыра, порождающая молодые звёзды 21 ч.
Российские инженеры начали сборку первого российского наноспутника с плазменным двигателем VERA 23 ч.
Sony отправит на орбиту камеру в развлекательных и образовательных целях 22-01 11:14
NVIDIA повысила цены на графику семейства GeForce RTX 30 Founders Edition в Европе 22-01 09:39
Китайские регуляторы одобрили сделку GlobalWafers, которая создаст второго по величине производителя кремниевых пластин в мире 22-01 08:36
