Asus P5AD2 Premium на Intel 925X

Asus P5AD2
Чипсет	Intel 925X Alderwood
Процессор	LGA775 P4 FSB 800533МГц
Память	DDR2 400533600
HDD	1x UltraDMA/100 8x SerialATA(2xRAID)
Дополнительно	3 IEEE-1394a/b Звук Intel HDA 8 USB 2.0 2x Gigabit Ethernet WiFi-g
Цена:	~250$ (Pricewatch.com)

Совсем недавно мы рассмотрели плату ABIT AA8 DuraMAX на новейшем чипсете Intel 925X. А сегодня пришла очередь протестировать самую "навороченную" плату Asus (также на чипсете Intel 925X) для новых процессоров Pentium4 LGA775. Это модель Asus P5AD2 Premium, и это действительно high-end продукт: богатая комплектация, мощнейшие возможности расширения и большое количество фирменных технологий к которым относится поддержка DDR2 600 (официально чипсеты Intel подобную частоту не поддерживают) и Hyper Path2 - уменьшение латентности работы памяти.

Спецификация Asus P5AD2

Коробка

Для упаковки платы Asus P5AD2 разработан совершенно новый дизайн:

Причем это только обертка - внутри которой есть еще одна коробка:

Комплектация:

• Материнская плата;
• CD диск с ПО и драйверами;
• CD диск с дополнительным ПО (пакет программ InterVideo) + описание;
• Два ATA-133 шлейфа, один ATA-33 шлейф, FDD шлейф;
• Десять SerialATA кабелей (!) + три переходника питания (шесть разъемов);
• Руководство пользователя на английском языке + краткая инструкция по установке;
• Брекет с 2 дополнительными портами Firewire + разъем RJ-45;
• Брекет с 2 дополнительными портами USB2.0 + GAME порт;
• Брекет с COM-портом;
• Антена для модуля WiFi;
• Внешний модуль для подключения SerialATA устройств + переходник питания (2 разъема);
• Заглушка на заднюю панель корпуса;
• Наклейка с схемой-расположением перемычек + наклейка с логотипом Asus.

В соответствии с высокой ценой продукта, в Asus не поскупились на комплектацию. Начнем с того, что в коробке с платой лежат 10(!) кабелей SerialATA.

Внимательный читатель может спросить: "А зачем десять, если на плате всего 8 таких портов". Дело в том, что к плате P5AD2 Premium прилагается модуль для подключения внешних SerialATA устройств.

Не правда ли знакомый брекет? Ранее мы видели его в продуктах Gigabyte (например K8NSNXP). А так как конкуренция между этими компаниями ожесточается не на шутку (масса примеров с последней выставки Computex), то в Asus решили не уступать даже в мелочах и аксессуарах.

Читайте так же: Abit AA8 DuraMax : i925X MSI 915P Neo2 : i915P GBT 8GPNXP-Duo : i915P Kingmax DDR2-533 Intel Pentium4 LGA775 PCI-E VGA Roundup ABIT RX600XT-PCIE MSI RX600XT и PCX5750 GBT GeForce PCX 5900

Учитывая то, что большинство блоков питания на рынке не имеют должного количества разъемов питания SerialATA, в коробку положено 3 переходника питания (6 разъемов). А если учесть еще один переходник от внешнего модуля, то получается 4 переходника с 8 разъемами. Не забыты и обычные шлейфы: в комплекте есть два ATA-133 шлейфа, один ATA-33 шлейф и шлейф для дисковода. Все шлейфы - фирменные (т.е. черные, с белым логотипом Asus).

Далее - поскольку на задней панели платы отсутствуют GAME и COM порты, они также реализованы с помощью брекетов. Кроме того, на брекете с GAME портом установлены еще пара портов USB2.0.

Следующий брекет весьма необычен: 2 порта Firewire (IEEE1394b) и один разъем для подключения сети (RJ-45).

Теперь пара слов о документации. Кроме очень подробного руководства пользователя, к плате прилагается краткое руководство, описание дополнительного программного обеспечения (InterVideo WinDVD Suite), а также брошюра с описание процедуры настройки точки доступа WiFi.

Что касается WiFi, то соответствующий контроллер установлен непосредственно на материнской плате, к которой подключается антенна.

На компакт-диске записан полный набор драйверов, а также пакет фирменных утилит Asus.

Итоговый вывод: учитывая стоимость платы, за комплектацию можно поставить оценку "5".

Плата Asus P5AD2

Дизайн платы оставляет только самые приятные впечатления: разъемы питания установлены по краям платы, а защелки слотов DIMM расположены далеко от слота PCI Express x16.

Также удобно расположены IDE разъемы, как встроенного, так и дополнительного контроллера.

Теперь посмотрим на процессорный сокет - полностью стандартная ориентация и конструкция (кстати - процессорный сокет произведен компанией Foxconn (пока?)).

Под сокетом расположен 4х пиновый разъем питания для процессорного кулера (CPU_FAN1). Впрочем, допускается подключение кулеров с 3х пиновым разъемом.

Кроме CPU_FAN1, на плате установлено еще три подобных разъемов: PWR_FAN1 - около северного моста, CHA_FAN2 - около слота PCIE x16, и CHA_FAN1 - около батарейки. Стоит отметить, что только один разъем CPU_FAN1 имеет поддержку функции Q-Fan, которая позволяет регулировать скорость вращения в зависимости от температуры (например на плате Abit AA8 DuraMAX таких разъемов было три).

К сожалению, на чипсете установлен только пассивный радиатор, который при работе просто раскаляется (и это на открытом стенде!).

Поэтому, будущему пользователю платы Asus P5AD2 рекомендуется установить какое-либо дополнительное охлаждения (в случае разгона - это обязательно).

Под северным мостом установлено четыре 240пиновых слота DIMM для модулей памяти DDR2. Они разбиты они на две группы по два слота. Первые два слота относятся к первому каналу контроллера, последние два - ко второму каналу.

То есть, по сравнению с дизайном плат на i865PEi875P никаких принципиальных отличий. Даже максимальный объем памяти остался равным 4Гбайт. Как только на плату подается напряжение - загорается большой зеленый светодиод, установленный около слотов PCIE x1.

На плате установлен один слот PCI Express x16 с защелкой, который предназначен для видеокарт.

Кроме него на плате Asus P5AD2 установлено два слота PCI Express x1 и три "обычных" PCI слотов.

Возможности расширения

На плате Asus P5AD2 Premium установлен южный мост ICH6R, с радиатором. В результате плата поддерживает 4 порта SerialATA, и позволяет объединить диски в RAID массивы уровня 0, 1 или MatrixRAID.

Кроме того, еще 4 SerialATA устройства можно подключить к контроллеру Sil3114R, производства Silicon Image.

Данный контроллер поддерживает RAID массивы следующих уровней: RAID0, RAID1, RAID10, RAID5 и JBOD.

И на этом возможности по подключению жестких дисков не исчерпываются! На плате установлен двухканальный ParallelATARAID контроллер ITE8212F, к которому можно подключить 4 диска, и объединить их в RAID массивы уровня RAID0, RAID1, RAID0+1 и JBOD.

В результате к двум ParallelATA жестким дискам встроенного контроллера можно добавить еще 4 ParallelATA и 8 SerialATA дисков. Итого - к плате Asus P5AD2 Premium можно подключить 14 жестких дисков.

Далее - на плате установлено 8 портов USB2.0. Из них 4 порта установлены на задней панели, а еще 4 подключаются при помощи брекетов (в комплекте один брекет с двумя портами).

Кроме этого, плата Asus P5AD2 поддерживает другой вид последовательной шины - IEEE1394 ("Firewire"). Для этого на плату установлены два контроллера: TSB81BA3 и TSB82AA2 (оба производства Texas Instruments).

В результате плата поддерживает 3 порта Firewire: один стандарта IEEE1394a (расположен на задней панели) и два IEEE1394b (подключаются с помощью брекета). Плата P5AD2 - первая в ассортименте Asus, которая поддерживает протокол IEEE1394b (800Мбит в секунду). Кстати, набор контроллер полностью аналогичен тем, которые используются на платах Gigabyte (пример Gigabyte K8NSNXP).

Далее - плата Asus P5AD2 имеет встроенный восьмиканальный звук Intel High Definition Audio, а в качестве кодека используется чип CMI9880.

Теперь пара слов о сети: на плате установлены два высокоскоростных сетевых контроллера Marvell Yukon 88E8053 (Gigabit Ethernet). Они подключены к шине PCI Express с пропускной способностью по 500Мбайтс на каждый канал.

Один из сетевых коннекторов расположен на задней панели, а другой подключается при помощи брекета (весьма оригинальное решение :). Так же упомянем технологию Asus AI Net 2, которая позволяет диагностировать сетевое соединение (в частности определять место обрыва кабеля (дальность действия ~100 метров)).

Еще одна отличительная черта платы P5AD2 Premium, это поддержка беспроводного связи стандарта WiFi (IEEE 802.11-g) с пропускной способностью 54Мбитс. Вообще то, поддержка WiFi появилась на платах Asus довольно давно: сначала это был PCI слот BlueMagic для карт расширения SpaceLink (которые никто в глаза не видел :), потом появились специализированные слоты WiFi (как на плате Asus P4P800-E Deluxe), а сейчас Asus либо поставляет PCI карты с поддержкой WiFi (как на плате Asus A8V Deluxe), либо устанавливает контроллер непосредственно на материнскую плату. В нашем случае выбран именно последний вариант:

А антенна подключается непосредственно к разъему на задней панели. Кстати, задняя панель платы имеет несколько нестандартную конфигурацию.

Несколько неудобно расположены PS2 разъемы: по привычке втыкаешь клавиатуру в крайний разъем, который на P5AD2 предназначен для "мышки". Далее - крайний правый разъем предназначен для антенны WiFi, а между ним и аудиоразъемами находится сигнальный светодиод. Также стоит отметить отсутствие портов COM и GAME, которые реализованы в виде брекетов (есть в комплекте).

Традиционная схема джамперов на плате:

На плате Asus P5AD2 установлено шесть перемычек: CLRTC1 - перемычка для обнуления CMOS (расположена около батарейки), USB_PWR12 - USB_PWR78 - для пробуждения системы от USB устройств, KBPWR1 - для пробуждения системы по сигналу с клавиатуры.

Теперь поговорим о настройках биоса.

BIOS

Биос платы Asus P5AD2 основан на версии AMI BIOS.

В разделе настроек работы памяти никаких неожиданностей: стандартный набор таймингов ("CAS Latency", "Precharge to Active"(Trp), "Active to precharge" (Tras) и "Active to CMD"(Trcd)).

Интерес вызывает параметр Hyper Path 2, смысл которого в уменьшении задержек при обращениях к памяти на чипсетах серии 925X. Напомню, что в предыдущем поколении чипсетов Intel, i875P по умолчанию был несколько быстрее чипсета i865PE за счет технологии PAT. Но поскольку физических отличий между этими чипсетами не существует (все они нарезаются из одних пластин), разработчики материнских плат смогли активировать PAT на i865PE. Самыми первыми активировали PAT инженеры компании Asus, и данная функция получила вполне политкорректное название Hyper Path. В результате достаточно часто мы встречались с ситуацией, когда плата на i865PE была быстрее платы i875P (кроме того - отдельный случай с платой P4P8X на i865P с прошитым биосом от P4P800, которая превосходила по скорости многие платы на i875P.)

В случае с чипсетами i925X и i915P, мы наблюдаем схожую ситуацию: чипсет i925X должен быть несколько быстрее i915P, за счет более оптимизированного контроллера памяти. Но представители компании Intel дают понять, что повторение трюка с PAT у тайваньских производителей не получится.

В будущем мы наверняка протестируем плату Asus на i915P, и посмотрим на эффект от включения Hyper Path 2. Но для платы Asus P5AD2 на i925X прирост производительности от включения Hyper Path 2 мы не заметили.

Следующий параметр, который влияет на производительность - это установка частоты работы памяти.

Итак, пользователю доступны все возможные делители частоты памяти 1:2(DDR2-400),2:3 (DDR2-533) и 3:4(DDR2-600).

Теперь рассмотрим раздел, посвященный системному мониторингу.

Плата отображает текущие значения температуры процессора и системы, скорости вращения трех вентиляторов (из четырех), а также уровни напряжений. Кроме того, для процессорного кулера доступна усовершенствованная технология Q-Fan, которая позволяет регулировать скорость вращения в зависимости от температуры процессора.

Кроме этого, следить за показаниями системного мониторинга можно и в Windows. Для этого предназначена утилита системного мониторинга Asus PCProbe.

К сожалению текущая версия программы некорректно отображает температуру процессора.

А теперь пара слов об утилите Asus LiveUpdate, которая предназначена для обновления драйверов, прошивки биоса и изменения POST экрана. Она также работает в системе Windows.

Кроме этого биос платы Asus P5AD2 обладает поддержкой следующих функций: MyLogo2 (возможность изменение загрузочного изображения),

многоязычность (MultiLanguages),

и CrashFree BIOS 2 (восстановление испорченной прошивки с помощью дискеты или CD-диска).

Разгон и стабильность

Прежде чем переходить к разгону, рассмотрим преобразователь питания. Он имеет 8-и канальную схему, в которой установлены пять конденсаторов емкостью 1000 мкФ, один - 1500 мкФ, и много конденсаторов меньшей емкости. Для улучшения охлаждения модуля питания использована новая технология Asus Stack Cool, которая представляет собой медный радиатор на лицевой стороне платы,

и алюминиевую пластину на обратной.

Система полностью пассивна, и по утверждениям представителей компании способна снизить температуру на 10 градусов C.

Теперь переходим к рассмотрению функций разгона:

Во-первых, плата Asus P5AD2 позволяет изменять частоту системной шины в диапазоне от 100 до 400Мгерц с шагом 1 Мгерц.

Удобно то, что необходимое значение частоты FSB можно ввести с клавиатуры.

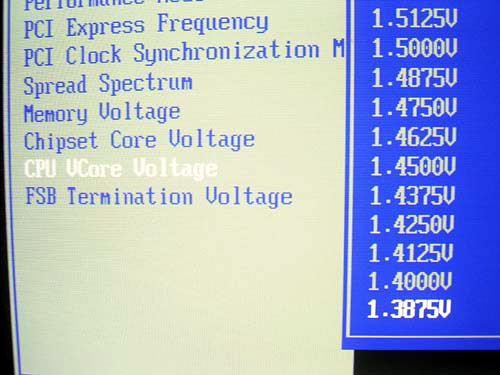

Во-вторых, плата Asus P5AD2 позволяет изменять напряжение на процессоре(Vcore) в очень широком диапазоне: от 1.3875V (штатное) до 1.7V с шагом 0.0025V.

Далее - опытный пользователь может увеличить Vmem c штатных 1.8V до 2.1V (с шагом 0.1V).

Кроме этого в нашем распоряжении есть функция повышения напряжения на чипсете.

Доступные значения 1.5V и 1.6V.

Также есть возможность изменить частоту шину PCI Express, в диапазоне от 90Мгерц до 133Мгерц.

И наконец, плата P5AD2 позволяет изменять значение "FSB Termination Voltage".

Доступные значения 1.2V и 1.4V. При работе на повышенных частотах очень важно, чтобы частота шины PCI, по возможности, не отклонялись от стандартных 33Мгерц. Прежде всего это важно для корректной работы жестких дисков. Так вот, плата Asus P5AD2 имеет возможность установки фиксированной частоты на PCI.

Теперь попробуем функции разгона на практике. Итак, плата Asus P5AD2 показала отличные результаты: стабильная работа на частоте FSB = 250Мгерц (Vcore=1.5V). При этом мы использовали стандартный процессор Pentium4 540 3.2Ггерц степпинга D0 с заблокированным множителем. Поэтому препятствием дальнейшего разгона стал именно он: 4 Ггерц - это технологический предел данного степпинга. Вполне возможно, с использованием процессора с разблокированным множителем мы смогли бы достичь более высоких результатов (по наращиванию частоты FSB).

При этом, плата показала прекрасную совместимость с памятью Kingmax DDR2-533. В частности при разгоне системы до FSB=250Мгерц, мы использовали делитель памяти 1:2. Когда система отказалась разгонятся дальше, я для интереса установил делитель частоты памяти = 2:3. После чего система не только стартовала, но и работала совершенно стабильно. В результате частота памяти была равна 166Мгерц, что соответствует DDR2-666 (естественно Vmem было увеличено). Кто из производителей виноват в таком успехе пока не понятно, но связка Kingmax DDR2-533 + Asus P5AD2 Premium показала себя действительно великолепно!

Еще несколько моментов связанных с разгоном. Во-первых, в соответствующем разделе биоса есть интересный пункт: Perfomance Mode. При установке его в значение Turbo, плата просто-напросто увеличивала частоту FSB на 2 Мгерц.

Т.е. с текущей версией биоса реальной пользы от этого параметра нет.

Теперь пара слов о параметре "AI Overclocking", который предназначен для начинающих пользователей.

Простым выбором нужного значения, пользователь может разогнать систему (путем повышения частоты FSB) на 5%, 10%, 15%, 20% и 30%.

При этом система будет постоянно работать в разогнанном режиме, что негативно скажется на температурном режиме. Поэтому более предпочтительным вариантом выглядит режим NOS (Non-Delay Overclocking System), в котором разгон осуществляется именно тогда, когда нужно. Другими словами повышение частоты FSB происходит в момент запуска ресурсоемкого приложения (пример - игра). А после выхода из приложения, система возвращается к штатной частоте. Иными словами инженеры Asus реализовали "динамический разгон", который уже встречался на платах MSI, Gigabyte и Abit.

Выбор степени разгона осуществляется с помощью параметра "Turbo NOS":

Кроме того, есть еще дополнительный параметр "Twin Turbo NOS", который расширяет диапазон динамического разгона.

Кстати, когда я оптимистично выставил максимально возможные 30%, система стартовала, дошла до POST-экрана, и зависла. А после установки 20% - система работала стабильно. Это означает, что при старте плата тестирует возможности процессора на разгон, и не дает системе загрузится, если разгон невозможен или приводит к нестабильной работе.

На практике работа NOS выглядит следующим образом: после запуска "тяжелого" приложения система работает несколько секунд в штатном режиме, а потом увеличивает частоту (красным цветом выделена текущая производительность системы).

В сочетании с технологией Q-Fan, NOS позволит многим пользователям получить приятную прибавку производительности. Конечно, хардкорные оверклокеры предпочитают постоянный разгон, путем выставления настроек биоса. Однако нужно помнить, что ядро Prescott выделяет очень много тепла. Поэтому постоянная работа в режиме разгона - не самый разумный выбор.

Производительность

При определении стартовой частоты FSB - никаких неожиданностей: плата работает строго на положенных 200Мгерц.

В тестовой системе было использовано следующее оборудование:

Вначале посмотрим на результаты синтетических тестов.

Теперь тесты игровых программ.

Эти результаты вы могли видеть в обзоре платы Abit AA8 DuraMAX. Поэтому мы решили для разнообразия добавить результаты тестов FarCry и X2-Threat.

Выводы

В очередной раз компания Asus подтвердила свой высокий уровень в области производства материнских плат. Фактически плата Asus P5AD2 не имеет недостатков, за исключением, может быть, одного - очень высокой цены (пока 250$). Но необходимо учитывать тот факт, что это абсолютно новый продукт во всех смыслах.

Плата имеет максимально возможную на сегодняшний день комплектацию, а также широкие возможности расширения, из которых специально отметим встроенную поддержку WiFi, два дополнительных RAID контроллера, поддержку Firewire-800 (IEEE 1394b), а также два гигабитных сетевых контроллера. Кроме этого, плата имеет на борту большое количество фирменных технологий Asus.

В области разгона плата продемонстрировала фантастические результаты. В равной степени это относится как к разгону процессора, так и к разгону памяти. Упомянем в этой связи хорошим словом специальную систему охлаждения модуля питания - "Asus Stack Cool".

Заключение

Плюсы:

• Высокая стабильность и хороший уровень производительности;
• Поддержка SerialATARAID (8 каналов; ICH6R + Sil3114R);
• Встроенный 8-и канальный звук и два сетевых контроллера (Gigabit Ethernet);
• Поддержка интерфейса USB2.0 (8 портов) и IEEE-1394ab (Firewire; 3 порта);
• Поддержка WiFi-g (IEEE 802.11g; 54Мбитс);
• Широкий набор фирменных технологий Asus (PC Probe, POST Reporter, CrashFree BIOS 2, MyLogo2 и проч);
• Дополнительный набор технологий AI Proactive (NOS, AI Net 2,);
• Доп. охлаждение модуля питания Asus Stack Cool.

Минусы:

• Высокая цена;
• Пассивное охлаждение чипсета.

Особенности платы:

• "Родная" поддержка DDR2 600;
• Отличные результаты разгона процессора (3,2->4.0) и памяти (533->666).
