Материнские платы ECS и Gigabyte на чипсетах Intel P45 и P43

⇣ Содержание
К концу 2008 года натиск материнских плат на чипсете Intel P45 со стороны производителей несколько ослаб. Практически все интересные и популярные платы уже рассмотрены, и в нашу тестовую лабораторию стали поступать продукты на других чипсетах Intel четвертой серии. В частности, сегодня мы познакомимся с материнской платой Gigabyte EP43-DS3 на чипсете Intel P43.

Intel P43, схема
Как мы уже говорили, единственное отличие чипсета P43 от P45 заключается в отсутствии поддержки технологии AMD CrossFire. На практике это выражается в невозможности симметричного распределения линий шины PCI Express v2.0 на два графических слота. В результате, на платах с чипсетом P43 мы видим только один слот PEG. Однако на плате Gigabyte EP43-DS3 таких слотов два. В чем же дело? Сейчас это выясним. Кроме платы Gigabyte в этот обзор попала материнская плата ECS P45T-AD3 на чипсете Intel P45. На первый взгляд, это вполне заурядная модель, но есть одна особенность: плата предназначена для работы с оперативной памятью DDR3. Если ранее подобную память поддерживали только high-end-продукты (из-за дороговизны памяти этого типа), то сейчас ее поддержка стала встречаться и в продуктах среднего уровня.

Спецификации


Gigabyte EP43-DS3 ECS P45T-AD3
Процессор - Intel Pentium 4 (Prescott (2M)/Gallatin/CedarMill) с частотой шины 1066/800 МГц
- Двухъядерные Intel Pentium D / EE (Smithfield/Presler) с частотой шины 1066/800 МГц
- Intel Celeron-D (Conroe-L/Prescott) с частотой шины 800 МГц
- Поддержка Intel Core 2 Duo (Kentsfield (4 ядра), Conroe/Allendale (2 ядра)) с частотой шины 1066/800 МГц
- Поддержка Intel Yorkfield, Wolfdale с частотой шины 1600*/1333/1066/800 МГц
- Разъем Socket LGA775
- Поддержка процессоров с технологией HyperThreading
Чипсет - Северный мост Intel P43 (MCH)
- Южный мост Intel ICH10
- Связь между мостами: DMI
- Северный мост Intel P45 (MCH)
- Южный мост Intel ICH10R
- Связь между мостами: DMI
Системная память - Четыре 240-контактных слота для DDR2 SDRAM DIMM
- Максимальный объем памяти 16 Гб
- Поддерживается память типа DDR2 667/800/1066/1200*
- Возможен двухканальный доступ к памяти
- Индикатор питания
- Четыре 240-контактных слота для DDR3 SDRAM DIMM
- Максимальный объем памяти 8 Гб
- Поддерживается память типа DDR3 800/1066/1333/1600*
- Возможен двухканальный доступ к памяти
Графика - Два слота PCI Express x16
Возможности расширения - Четыре 32-битных PCI Bus Master-слота
- Один слот PCI Express x1
- Двенадцать портов USB 2.0 (8 встроенных + 4 дополнительных)
- Три порта IEEE1394 (FireWire; 2 встроенных + 1 дополнительный)
- Встроенный звук High Definition Audio 7.1
- Сетевой контроллер Gigabit Ethernet
- Два 32-битных PCI Bus Master-слота;
- Два слота PCI Express x1
- Двенадцать портов USB 2.0 (6 встроенных + 6 дополнительных)
- Встроенный звук High Definition Audio 7.1
- Сетевой контроллер Gigabit Ethernet
Возможности для разгона - Изменение частоты FSB от 100 до 1200 МГц с шагом 1 МГц; изменение множителя;
- Изменение напряжения на процессоре, памяти, FSB и чипсете(MCH + ICH)
- Технология Gigabyte C.I.A. 2
- Утилита EasyTune 6
- Изменение частоты FSB от (200) 333 до 800 МГц с шагом 1 МГц; изменение множителя
- Изменение напряжения на процессоре, памяти и чипсете(MCH)
Дисковая подсистема - 1 канал UltraDMA133/100/66/33 Bus Master IDE (IT8213; с поддержкой до 2 ATAPI-устройств)
- Поддержка протокола SerialATA II (6 каналов - ICH10)
- Поддержка LS-120 / ZIP / ATAPI CD-ROM
- 1 канал UltraDMA133/100/66/33 Bus Master IDE (JMB361; с поддержкой до двух ATAPI-устройств)
- Поддержка протокола SerialATA II (6 каналов - ICH10R, c поддержкой RAID)
- Поддержка протокола SerialATA II (1 канал - JMB361)
- Поддержка LS-120 / ZIP / ATAPI CD-ROM
BIOS - 2х 8 Мбит Flash ROM
- Award BIOS с поддержкой Enhanced ACPI, DMI, Green, PnP Features и Trend Chip Away Virus
- Технология Gigabyte Q-Flash
- Технологии @BIOS и Face-Wizard
- Технология Gigabyte Virtual Dual BIOS
- 8 Мбит Flash ROM
- AMI BIOS с поддержкой Enhanced ACPI, DMI, Green, PnP Features
Разное - Один порт для FDD, один последовательный порт, один параллельный порт, порты для PS/2 мыши и клавиатуры
- STR (Suspend to RAM)
- SPDIF In/Out
- Один порт для FDD, один последовательный порт, порты для PS/2 мыши и клавиатуры
- STR (Suspend to RAM)
- SPDIF Out
- Кнопки включения и перезагрузки, сброса CMOS
Управление питанием - Пробуждение от модема, мыши, клавиатуры, сети, таймера и USB
- Основной 24-контактный разъем питания ATX
- Дополнительный 4-контактный разъем питания
- Пробуждение от модема, мыши, клавиатуры, сети, таймера и USB
- Основной 24-контактный разъем питания ATX
- Дополнительный 4-контактный разъем питания
Мониторинг - Отслеживание температуры процессора, системы, напряжений, скорости вращения четырех вентиляторов
- Технология Smart Fan
- Утилита EasyTune Center
- Технология Gigabyte Dynamic Energy Saver;
- Отслеживание температуры процессора, системы, напряжений, скорости вращения двух вентиляторов
- Технология Smart Fan
Размер - ATX форм-фактор, 245x305 мм (9,63" x 12")

Коробки

Дизайн упаковок:

Gigabyte EP43-DS3 упаковка
ECS P45T-AD3, упаковка
Комплектация
Gigabyte EP43-DS3:
  • материнская плата;
  • руководство пользователя на английском языке + краткое руководство;
  • CD-диск с ПО и драйверами;
  • один ATA-133-шлейф, FDD-шлейф;
  • четыре кабеля SerialATA;
  • заглушка на заднюю панель корпуса.
ECS P45T-AD3:
  • материнская плата;
  • руководство пользователя на английском языке + краткое руководство;
  • CD-диск с ПО и драйверами;
  • один ATA-133 шлейф, FDD-шлейф;
  • четыре кабеля SerialATA;
  • заглушка на заднюю панель корпуса.
Комплектация обеих плат совершенно одинакова и довольно скудна, но она полностью адекватна продукту стоимостью $100. Материнская плата Gigabyte EP43-DS3 стоит как раз в районе $100, поэтому за комплектацию мы ей ставим оценку "4". Что касается ECS P45T-AD3, то эта модель пока еще не представлена в российской рознице. Итак, вместе с платой Gigabyte покупатель получает руководство пользователя и еще массу бумаги разной степени полезности:

Gigabyte EP43-DS3, комплектация 1
Остальное содержимое: шлейфы, кабели и заглушка.

Gigabyte EP43-DS3, комплектация 2
Комплектация платы Elitegroup аналогична, разве что бумаги чуть меньше:

ECS P45T-AD3, комплектация

Платы

На первый взгляд, обе материнские платы можно отнести к одному классу, и практически ничто не выдает разницу в использованных чипсетах.

Gigabyte EP43-DS3, плата
У платы Gigabyte есть один серьезный недочет в дизайне: защелки слотов DIMM блокируются первой видеокартой. Для большинства плат это незначительный недостаток, при условии хорошей совместимости с модулями памяти. Но у платы Gigabyte EP43-DS3 серьезные проблемы в этом плане (по крайней мере, с версией BIOS F9).

ECS P45T-AD3,  плата
У платы ECS проблемы с блокировкой защелок слотов DIMM нет, но и к ее дизайну можно придраться: неудобно расположен дополнительный 4-контактный разъем питания (около "северного моста"). "Северный мост" на обеих платах охлаждается при помощи массивных радиаторов:

Gigabyte EP43-DS3, радиатор северного моста
ECS P45T-AD3, радиатор северного моста
Платы имеют по четыре 240-контактных слота DIMM для модулей памяти. Однако плата Gigabyte предназначена для работы с памятью типа DDR2 (максимальный объем - 16 Гб), а ECS - с DDR3 (8 Гб).

Gigabyte EP43-DS3, слоты DIMM
ECS P45T-AD3,  слоты DIMM
На каждой из плат установлено по два слота PCI Express x16. Впрочем, из-за разных чипсетов конфигурация слотов серьезно отличается. С платой ECS все просто: при использовании одной видеокарты на нее выделяется 16 линий PCI Express v2.0, а при использовании двух - по 8 линий шины, поскольку плата ECS P45T-AD3 поддерживает технологию AMD CrossFire.

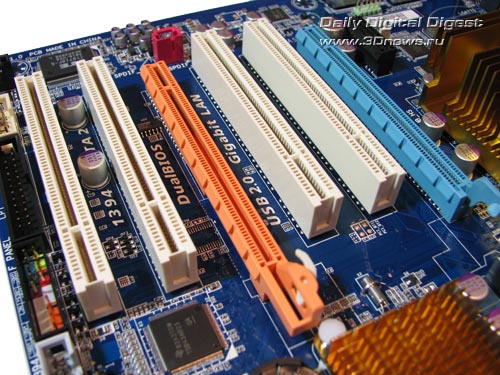

Gigabyte EP43-DS3, слоты расширения

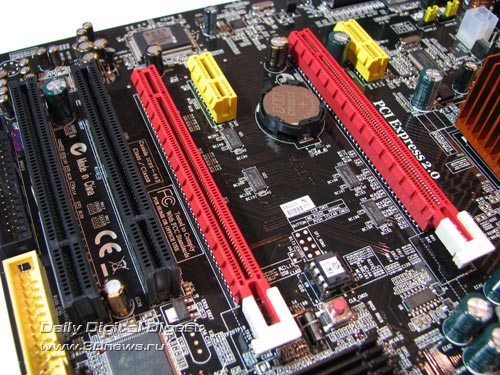

ECS P45T-AD3, слоты расширения
Плата Gigabyte EP43-DS3 технологию CrossFire не поддерживает. На первый слот всегда выделяется 16 линий шины PCI-E v2.0, а на второй слот - только 4 линии (причем PCI-E v1.0). Таким образом, польза от второго PEG-слота заключается в возможности установить вторую видеокарту и подключить к системе четыре монитора. Также на плате ECS установлено два PCI-слота и пара слотов PCI Express x1. А на плате Gigabyte EP43-DS3 установлены четыре слота PCI и один слот PCI Express x1. Теперь поговорим о возможностях расширения. Обе платы поддерживают по шесть каналов SerialATA II, однако "южные мосты" используют разные. В частности, на плате Gigabyte EP43-DS3 установлен чип ICH10, а на ECS P45T-AD3 - ICH10R. В результате, плата ECS поддерживает RAID-массивы, а Gigabyte - нет (впрочем, в ассортименте Gigabyte есть модель Gigabyte EP43-DS3R с ICH10R).

Gigabyte EP43-DS3, угол платы

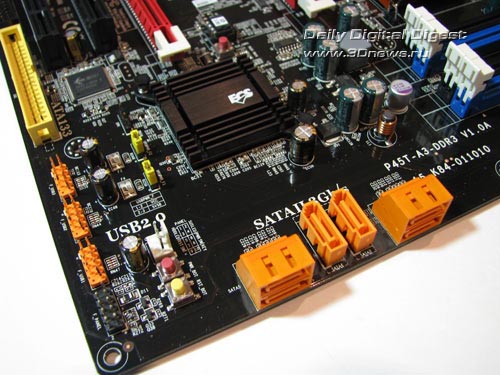

ECS P45T-AD3,  угол платы
Для реализации интерфейса ParallelATA инженеры компаний также использовали разные чипы: на плате Gigabyte установлен IT8213, а на плате ECS - JMB361 производства JMicron. Причем JMB361 поддерживает еще один дополнительный SerialATA-порт, который выведен на заднюю панель. Далее - обе платы поддерживают по 12 портов USB 2.0. На плате Gigabyte восемь портов расположены на задней панели, а еще четыре подключаются при помощи планок. На плате ECS конфигурация портов иная: шесть находится на задней панели и шесть - дополнительных. Кстати, планок с внешними портами нет в комплектации ни одной из плат. Также плата Gigabyte поддерживает последовательную шину FireWire. Для этого на нее установлен дополнительный контроллер производства Texas Instruments TSB43AB23, который поддерживает три соответствующих порта (два на задней панели + один дополнительный). Теперь - пара слов о звуковой подсистеме High Definition Audio. На плате Gigabyte установлен кодек Realtek ALC888, на ECS - кодек ALC883. Обе платы поддерживают высокоскоростное сетевое соединение. На плате Gigabyte установлен контроллер Realtek RTL8111C, на ECS - контроллер Athlos L1.

Gigabyte EP43-DS3, задняя панель
ECS P45T-AD3,  задняя панель
Обе платы поддерживают по одному COM-порту, причем на ECS он установлен на задней панели, а у Gigabyte подключается при помощи планки (отсутствует в комплектации). Кроме этого, плата Gigabyte поддерживает еще и LPT-порт, также через планку. Отметим, что на плате ECS есть кнопки для запуска и перезагрузки системы, а также кнопка для сброса настроек CMOS.

ECS P45T-AD3, кнопки
ECS P45T-AD3,  кнопка
Теперь поговорим о настройках BIOS.

BIOS

BIOS платы Gigabyte основан на версии Award BIOS, ECS - на AMI BIOS.

Gigabyte EP43-DS3 BIOS
ECS P45T-AD3, BIOS
Основные настройки памяти платы Gigabyte находятся в разделе разгона:

Gigabyte EP43-DS3, основные тайминги 1
Gigabyte EP43-DS3, основные тайминги 2
А все второстепенные тайминги сосредоточены в отдельных подразделах:

Gigabyte EP43-DS3, дополнительные тайминги 1
Gigabyte EP43-DS3, дополнительные тайминги 2
Однако такое количество параметров имеет смысл только при хорошей совместимости с различными модулями памяти. А в этой области у платы Gigabyte EP43-DS3 серьезные проблемы. В частности, плата не стартовала с тестовыми комплектами Corsair DDR2 TWIN2X2048-8500C5 и GoodMem DDR2 GP1066D264L5/2GDC, и прошла все тесты только с модулями A-Data DDR2-800 AD8200X001GU. У платы ECS количество таймингов, доступных для изменения, значительно меньше:

ECS P45T-AD3, основные тайминги
Но и на этой модели обнаружена проблема с совместимостью: плата не работает с модулями A-Data AD31600X001GU. А все тесты были пройдены на комплекте Qimonda DDR3-1333, работающем на частоте 1066 МГц. Важный параметр, который влияет на производительность, - это установка частоты памяти. Причем плата Gigabyte предлагает несколько режимов работы памяти для каждого из множителей:

Gigabyte EP43-DS3, выбор частоты памяти 1
Gigabyte EP43-DS3, выбор частоты памяти 2
А плата ECS поддерживает только стандартные множители, и заявленной поддержки DDR3-1600 нет.

ECS P45T-AD3,  выбор частоты памяти
Теперь посмотрим на разделы системного мониторинга.

Gigabyte EP43-DS3, системный мониторинг
ECS P45T-AD3,  системный мониторинг
Обе платы отображают текущие значения температуры процессора, системы, а также напряжения на процессоре и памяти. Кроме того, плата Gigabyte отслеживает еще и основные напряжения (+12 В, +3,3 В). Платы определяют скорости вращения вентиляторов (Gigabyte - четыре кулера, ECS - два) и имеют функцию регулировки вращения процессорного кулера в зависимости от температуры CPU (SmartFAN). Нужно отметить, что плата Gigabyte может сохранять и загружать наборы настроек BIOS в виде профилей (доступно восемь профилей).

Gigabyte EP43-DS3, профиль CMOS
Для работы с прошивками BIOS плата Gigabyte имеет встроенную утилиту Q-Flash. К тому же, компания Gigabyte предлагает Windows-утилиту @BIOS, текущая версия которой несовместима с платой EP43-DS3.

Разгон и стабильность

Прежде чем переходить к разгону, рассмотрим преобразователи питания. PWM платы Gigabyte EP43-DS3 имеет 4-фазную схему, в которой установлены семь конденсаторов емкостью 820 мкФ и четыре - емкостью 470 мкФ. Модуль питания платы ECS имеет 4-фазную схему, в которой установлены семь конденсаторов емкостью 820 мкФ и четыре - емкостью 270 мкФ.

Gigabyte EP43-DS3, преобразователь питания

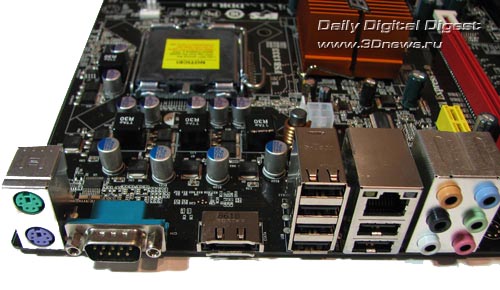

ECS P45T-AD3, преобразователь питания
На плате Gigabyte все функции разгона сосредоточены в разделе "MB Intelligent Tweaker" (M.I.T.),

Gigabyte EP43-DS3, функции разгона 1
Gigabyte EP43-DS3, функции разгона 2
на ECS - в разделе "M.I.B" (MB Intelligent BIOS):

ECS P45T-AD3, функции разгона 1
ECS P45T-AD3, функции разгона 2
Плата Gigabyte EP43-DS3 ECS P45T-AD3
Изменение множителя + +
Изменение FSB от 100 МГц до 1200 МГц (1 МГц) от (200)333 МГц до 700 МГц (1 МГц)
Изменение Vcore от 0,5 В до 2,35 В (0,00625-0,02 В) от +0,05 В до +0,328 В (~0,05 В)
Изменение Vmem от 1,45 В до 3,04 В (0,02-0,05 В); DDR2 от 1,5 В до 2,1 В (0,01 В); DDR3
Изменение Vdd от 0,85 В до 2,0 В (0,02-0,05В) от 1,11 В до 1,26 В (0,05 В)
Изменение Vsb - -
Изменение Vsb-io от 1,05 В до 2,31 В (0,02-0,05 В) -
Изменение Vtt от 1,1 В до 1,7 В (0,02 В) -
Изменение PCI-E от 90 МГц до 150 МГц (1 МГц) от 100 МГц до 200 МГц (1 МГц)
Каких-либо серьезных претензий к функциям разгона у нас не возникло: все достаточно удобно. Из особенностей стоит отметить наличие функции динамического разгона у платы Gigabyte (фирменная технология "C.I.A. 2"):

Gigabyte EP43-DS3, технология CIA
Посмотрим на практические результаты разгона. Максимально стабильная частота FSB у платы Gigabyte равна 412 МГц; у платы ECS - 420 МГц.

Gigabyte EP43-DS3, разгон
ECS P45T-AD3, разгон
На наш взгляд, проблема с разгоном у платы Gigabyte связана все с теми же проблемами правильной настройки памяти: система работала крайне нестабильно при превышении частоты DDR2-800. А что касается платы ECS, то препятствием для дальнейшего разгона является отсутствие функции изменения Vtt и малый диапазон регулировки Vdd. Но, в любом случае, для продукта ECS это хороший результат, учитывая общее отношение этого производителя к разгону.

Производительность

При определении стартовой частоты FSB оказалось, что обе платы устанавливают ее довольно точно.

Gigabyte EP43-DS3, штатная частота
ECS P45T-AD3, штатная частота
В тестовой системе было использовано следующее оборудование:

Тестовое оборудование
Процессор Процессор Intel Core 2 Duo E6550 LGA775 (2,33 ГГц; Conroe)
Кулер Gigabyte 3D Cooler GP Edition
Видеокарта ASUS 8800 GT (GeForce 8800 GT; PCI Express x16)
Версия драйвера: 175.16 WHQL
Звуковая карта -
HDD Samsung HD160JJ
Память 2x1024 Мб A-Data DDR2-800 AD8200X001GU
2x1024 Мб Qimonda DDR3-1333
Блок питания FSP 550W
OS MS Vista
Кроме наших плат, в тестах участвовала плата Foxconn ELA на чипсете Intel P45.

Синтетические тесты


Тест производительности Everest
Тест производительности Everest
Тест производительности 3DMark
Тест производительности процессора 3DMark

Тесты прикладного ПО


Тест производительности 3D Max
Тест производительности CineBench
Тест производительности POV
Кодирование видео (DivX, Xvid) измерялось в секундах, т.е. меньше - это лучше.
Тест производительности DivX Тест производительности Xvid
Сжатие данных (WinRAR) измерялось в кб/с., т.е. больше - это лучше.
Тест производительности WinRAR

Тестирование в играх


Тест производительности Quake 4
Тест производительности Serious Sam 2
Тест производительности Company of Heroes
Тест производительности Crysis
Тест производительности PTB
Тест производительности Supreme Commander
Тест производительности Unreal Tournament 3
Тест производительности World in Conflict

Выводы

Начнем с материнской платы Gigabyte EP43-DS3. Этот продукт устроит тех пользователей, которые хотят перейти на последнее поколение процессоров Intel и при этом собрать систему без излишеств, таких как CrossFire, RAID и разгона. Данная плата - отличный кандидат для апгрейда системы в том случае, если у пользователя есть необходимость в использовании более трех плат расширения PCI. Единственное, что нужно учитывать при покупке этой платы, - ее низкий уровень совместимости с различными модулями оперативной памяти. И, судя по количеству прошивок BIOS (последняя - F9), инженеры Gigabyte активно пытаются решить эту проблему, но, к сожалению, пока без особого успеха. Что касается материнской платы ECS P45T-AD3, то она может заинтересовать пользователей с более высоким уровнем энтузиазма. Данная модель в полной мере поддерживает технологию CrossFire и ориентирована исключительно на работу с памятью DDR3. Впрочем, как основа для оверклокерской системы она не годится: функции разгона реализованы "для галочки". К тому же, и эта плата имеет определенные нарекания в плане совместимости с модулями памяти (хотя тестовый набор модулей пока невелик для полноценного вывода).

Заключение

Gigabyte EP43-DS3
ECS P45T-AD3
Плюсы:
  • высокая стабильность и хороший уровень производительности;
  • два слота PCI Express x16;
  • поддержка SerialATA II/RAID (шесть каналов; ICH10);
  • поддержка одного канала P-ATA (IT8213);
  • встроенный 8-канальный звук и сетевой контроллер Gigabit Ethernet;
  • поддержка интерфейса USB2.0 (12 портов) и IEEE-1394 (FireWire; три порта);
  • широкий набор фирменных технологий Gigabyte (C.I.A2, EasyTune 6, FaceWizard, @BIOS и т.д.);
  • поддержка Dynamic Energy Saver, DualBIOS;
  • функциональная задняя панель.
Плюсы:
  • высокая стабильность и хороший уровень производительности;
  • два слота PCI Express x16;
  • поддержка SerialATA II/RAID (7 каналов; ICH10R + JMB361);
  • поддержка одного канала P-ATA (JMB361);
  • встроенный 8-канальный звук и сетевой контроллер Gigabit Ethernet;
  • поддержка интерфейса USB2.0 (12 портов)
Минусы:
  • несовместимость с определенными модулями DDR2.
Минусы:
  • несовместимость с определенными модулями DDR3.
Особенности платы:
  • слабые результаты разгона процессора и памяти.
Особенности платы:
  • слабые результаты разгона процессора и памяти;
  • кнопки включения и перезагрузки, сброса CMOS.
