Gigabyte K8NSNXP-939 на nVidia nForce3 Ultra

⇣ Содержание

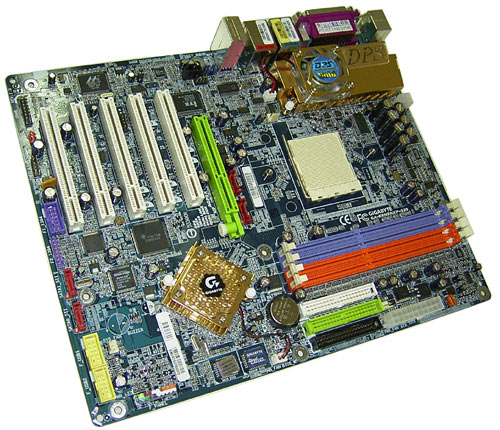

Gigabyte K8NSNXP-939
Чипсет nVidia nForce3 Ultra
Процессор AMD Athlon 64 Socket939 (fsb 200МГц)
Память PC2100/PC2700/PC3200
HDD 2x UltraDMA/100(RAID)
RAID - 2x UltraDMA/133
4x SerialATA(RAID)
Дополнительно 3 IEEE-1394-800
Звук AC'92 v2.3
8 USB 2.0
100Mbitc + Gigabit Ethernet LAN
Цена: 220$ (PriceWatch.Com)

Самой первой мыслью, после получения платы Gigabyte K8NSNXP-939, было - "А сможет ли эта плата работать с видеокартой Asus Radeon9800XT". Напомню, что при тестировании платы Gigabyte K8NSNXP на чипсете nForce3 250, мы столкнулись с проблемой невозможности старта этой связки. Так вот плата Gigabyte K8NSNXP-939 также отказалась работать с этой видеокартой. Но забегая вперед отмечу, что это единственный недостаток, помимо очень высокой розничной цены (это скорее особенность всех high-end продуктов).

Что касается чипсета nVidia nForce3 Ultra, то его единственное отличие от nForce3 250(GB) заключается в более скоростной шине HyperTransport, которая работает на частоте 1000Мгерц. Остальные функции остались без изменений: поддержка 4х каналов SerialATA, увеличенное до 8 количество портов USB2.0, встроенная поддержка высокоскоростной сети (Gigabit Ethernet) с выделенным каналом передачи данных, а также аппаратный Firewall. И конечно же, отлично реализованная функция асинхронного тактования шин PCI и AGP, что позволило добиться весьма впечатляющих результатов в области разгона.


Краткие характеристики чипсета nVidia nForce3 Ultra:

  • Поддержка шины HyperTransport (1616; 1000Мгерц)
  • Поддержка шины AGP 8X
  • Режимы IDE: ATA-3366100133 (2 канала)
  • Поддержка SerialATA (2+2 канала)
  • Поддержка RAID массивов (уровни 0, 1 и 0+1) как для SerialATA, так и для ParallelATA
  • Количество PCI Masters: 6
  • Порты USB 2.0: 8
  • Поддержка AC'97 2.1
  • Gigabit Ethernet на выделенном канале
  • Аппаратный Firewall

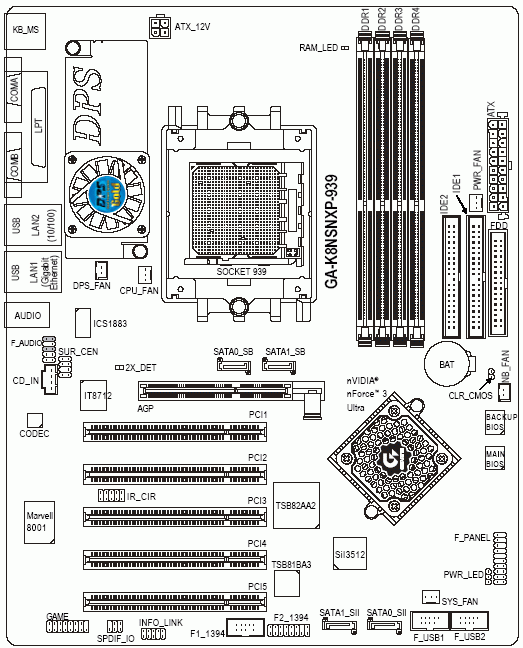

Спецификация Gigabyte K8NSNXP-939


Gigabyte K8NSNXP-939
Процессор - AMD Athlon 64 (Clawhammer / NewCastle) с частотой шины 200 МГц;

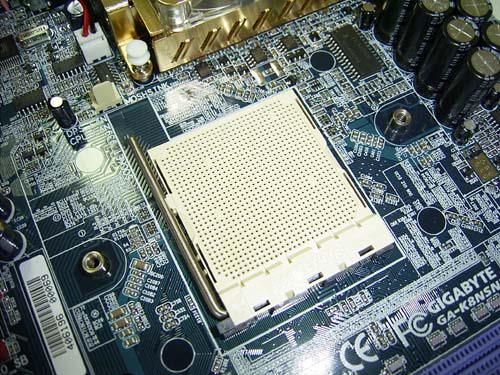

- Разъем Socket 939;

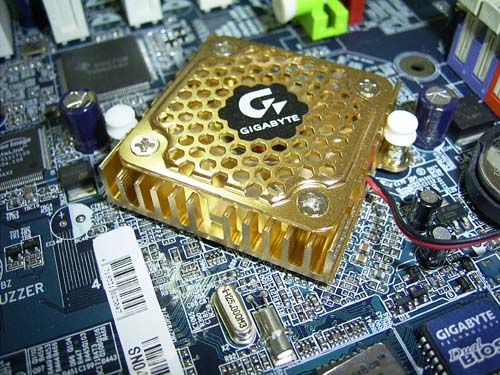

Чипсет - Чипсет nVidia nForce3 Ultra;
- Связь с процессором: шина HyperTransport (1616bit)

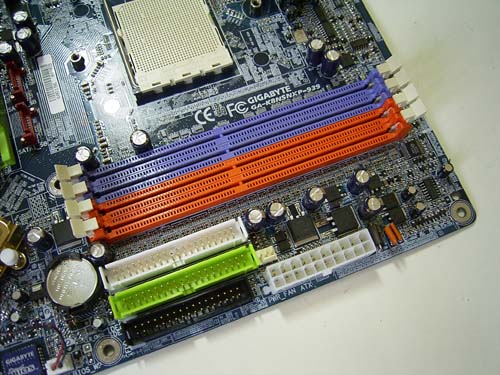

Системная память - Четыре 184-х контактных слота для DDR SDRAM DIMM
- Максимальный объем памяти 4Гбайт
- Возможен двухканальный доступ к памяти
- Поддерживается память типа PC1600/PC2100/PC2700/PC3200
- Индикатор питания на плате
Графика - Слот AGP, поддерживающий режим 4X8X

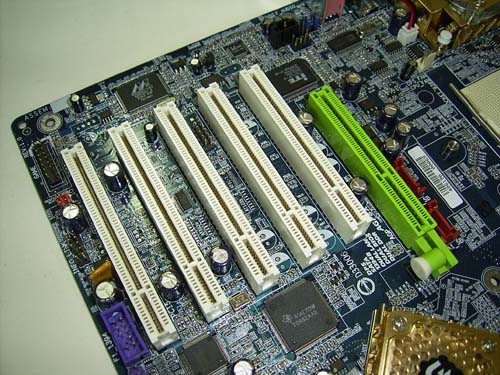

Возможности расширения - Пять 32-х битных PCI Bus Master слотов;
- Восемь портов USB 2.0 (4 встроенных + 4 дополнительных);

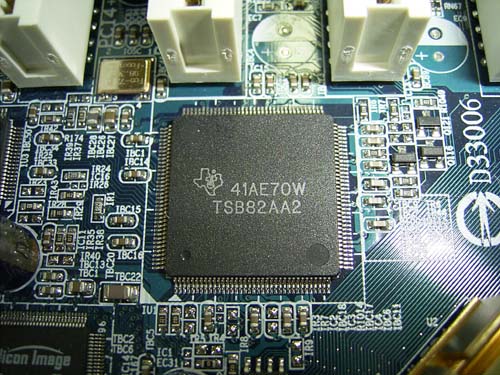

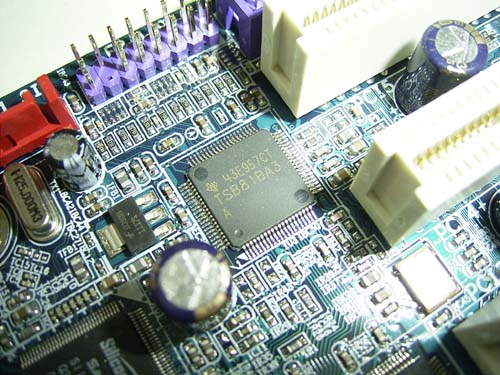

- Три порта IEEE1394b (Firewire-800; 3 дополнительных)
- Встроенный звук AC'92 v2.3;

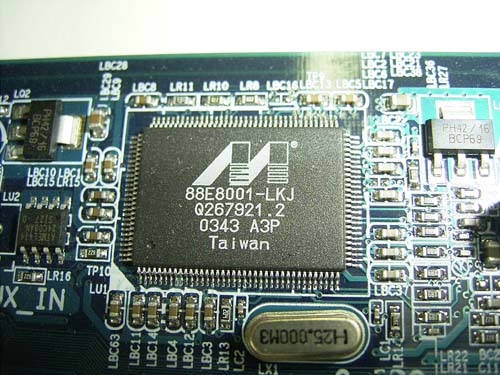

- Сетевой контроллер Marvell Gigabit Ethernet ;
- Сетевой контроллер 10100 Ethernet

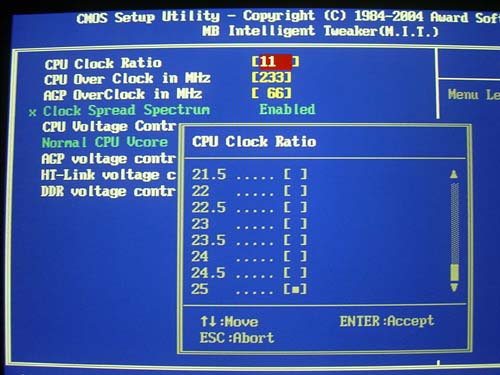

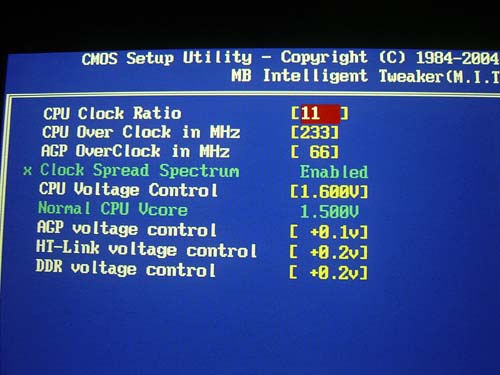

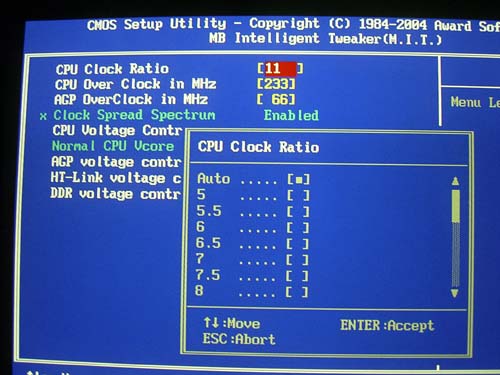

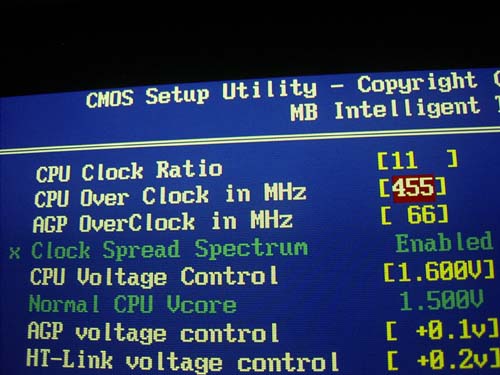

Возможности для разгона - Изменение частоты FSB от 200 до 455 Мгерц с шагом 1 Mhz; изменение множителя;

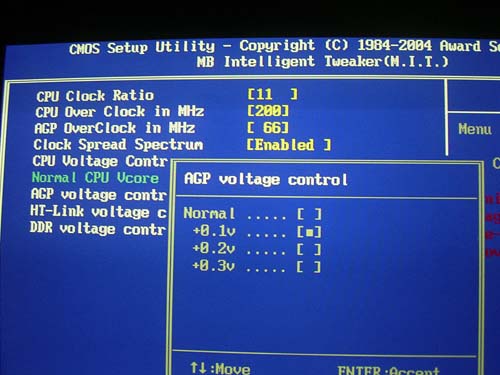

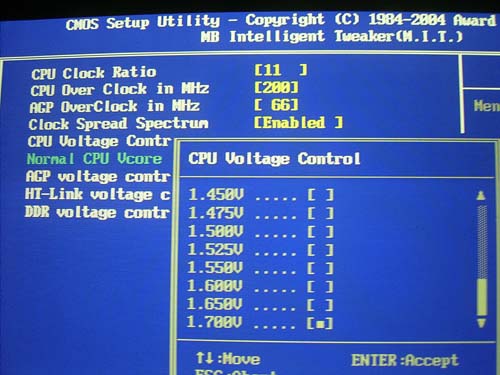

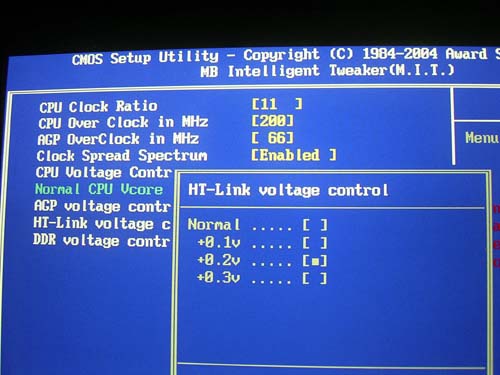

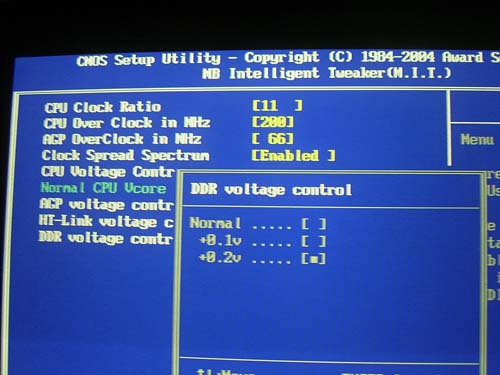

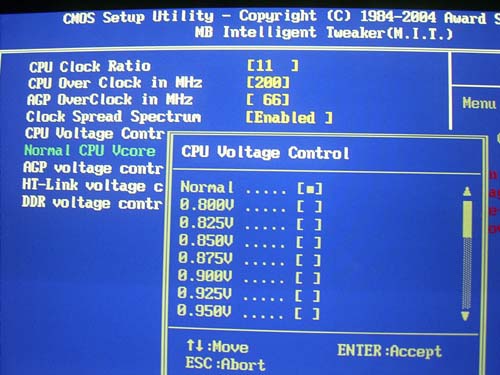

- Изменение напряжения на процессоре, памяти, HT и AGP .
Дисковая подсистема - 2 канала UltraDMA133/100/66/33 Bus Master IDE (с поддержкой до 4 ATAPI-устройств & RAID 0, 1, 0+1);

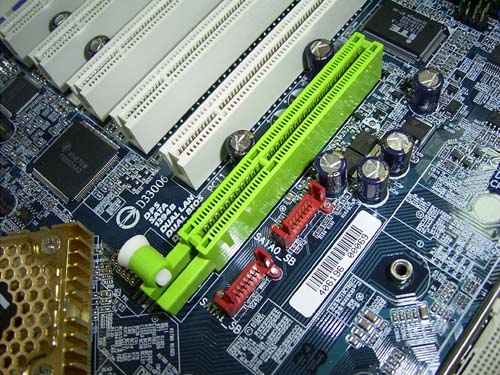

- Поддержка протокола SerialATA (2 канала - nForce3 Ultra, c поддержкой RAID);

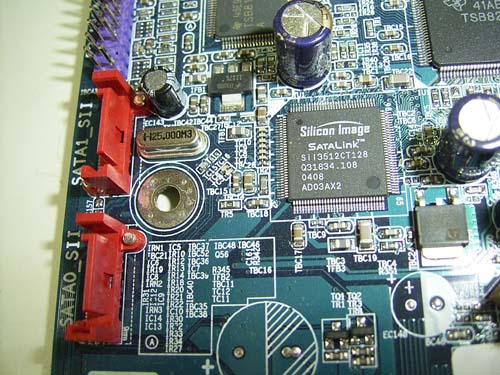

- Дополнительный SerialATARaid контроллер (Микросхема Silicon Image Sil3512, 2 канала);
- Поддержка LS-120 / ZIP / ATAPI CD-ROM
BIOS - 2х4 MBit Flash ROM
- Award Phoenix BIOS с поддержкой Enhanced ACPI, DMI, Green, PnP Features и Trend Chip Away Virus

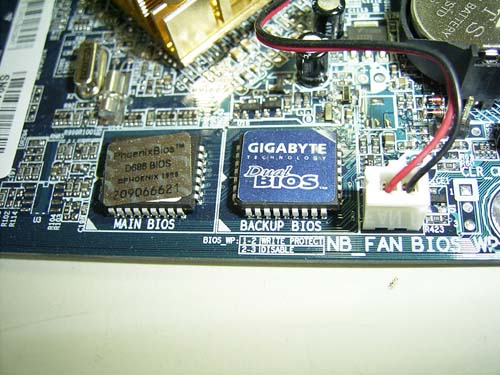

- Технологии DualBIOS, @BIOS, EasyTune5, Xpress™ Recovery

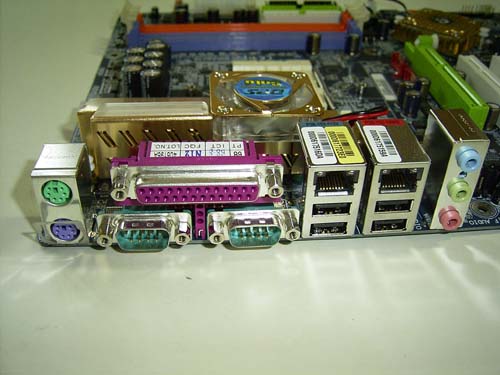

Разное - Один порт для FDD, два последовательных и один параллельный порт, порты для PS/2 мыши и клавиатуры
- IrDA
- STR (Suspend to RAM)
- SPDIF InOut
Управление питанием - Пробуждение от модема, мыши, клавиатуры, сети, таймера и USB
- Стандартный 20-ти пиновый разъем питания ATX (ATX-PW)
- Дополнительный 4-х пиновый разъем питания

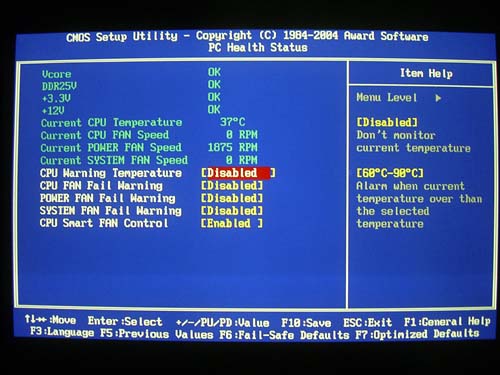

Мониторинг - Отслеживание температуры процессора , определение скорости вращения трех вентиляторов.

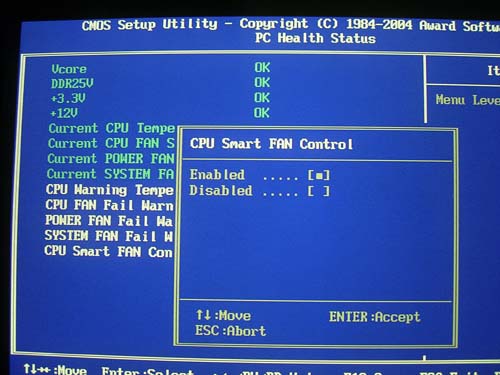

- Функция Smart Fan
Размер - ATX форм-фактор, 244мм x 305мм (9.63" x 12")

Коробка

Плата имеет очень красивую и информативную упаковку.

Одна страница коробки сделана откидывающейся - и на развороте приведены описания некоторых технических аспектов nForce3 Ultra и фирменных технологий Gigabyte.

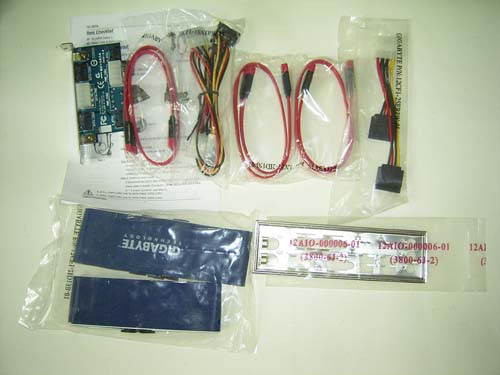

Комплектация

  • Материнская плата;
  • CD диск с ПО и драйверами;
  • Руководство пользователя на английском языке + краткая инструкция по установке;
  • Руководство по созданию/управлению RAID массивами;
  • Два ATA-133 шлейфа, один ATA-33 шлейф, FDD шлейф;
  • Два SerialATA кабеля + переходник питания (два разъема);

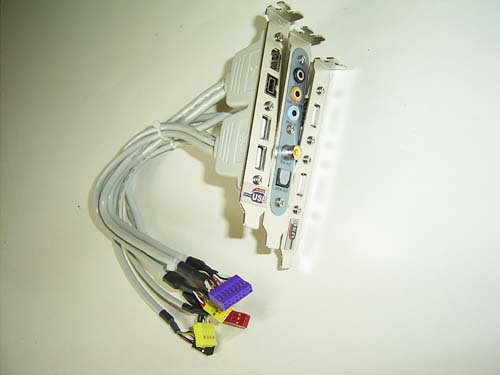

  • Брекет c 2 дополнительными портами USB2.0;
  • Брекет с 2 дополнительными портами Firewire и 2 портами USB2.0;
  • Брекет с RCA и SP-DIF, а также аудиовыходами;
  • Брекет S-ATA + набор кабелей для подключения + один SerialATA кабель;
  • Наклейка с описанием перемычек + наклейка с логотипом Gigabyte;
  • Заглушка на заднюю панель корпуса.

Читайте так же:
MSI K8N Neo2 : nVidia nForce3 Ultra
AMD Athlon 64-939
Плата имеет отличную комплектацию, в которой даже мелочам уделено внимание. Например фирменные IDE шлейфы темно-синего цвета с логотипом Gigabyte. Такой же логотип имеют и кабели SerialATA. Правда SerialATA кабелей можно было положить и побольше: в коробке только два кабеля, тогда как плата поддерживает 4 соответствующих канала. Чуть лучше обстоит дело с портами Firewire: плата поддерживает три порта, а в комплектации есть брекет с двумя портами (обоих типов). Что касается поддержки USB2.0, то тут все отлично: все четыре дополнительных порта подключаются через брекеты. .

Также в коробке можно найти один брекет с аудиовыходами, и один брекет SATA, который позволяет подключать внешние SerialATA устройства.

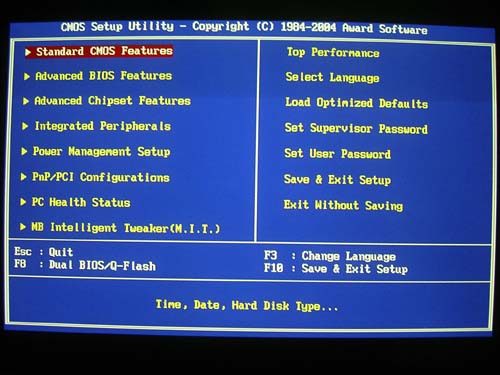

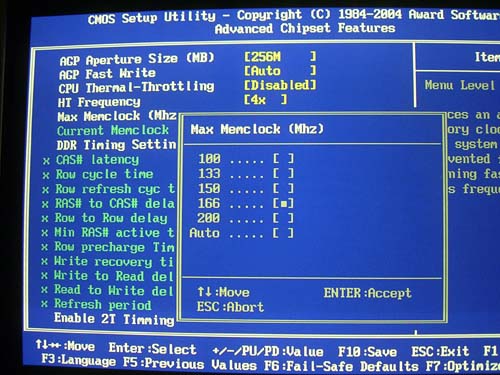

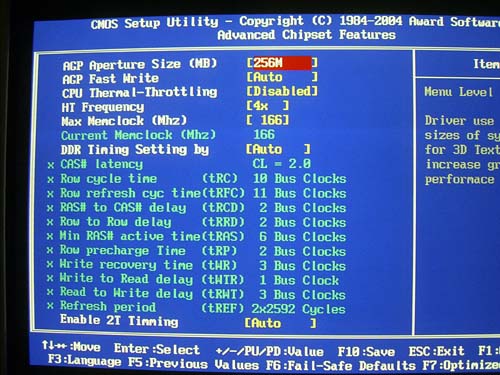

Отдельно остановимся на документации, которая состоит из двух книжек и одного краткого руководства на нескольких языках (очень большой глянцевый лист). Одна книжка - это руководство по созданию и управлению RAID массивами. А основное руководство пользователя содержит всю информацию по сборке и настройки системы (есть описание перемычек, коннекторов, а также настроек биоса). Впрочем, одна претензия все же есть: нет описания настроек (таймингов) памяти, которые находятся в разделе "Advance Chipset Features" (единственное упоминание об этом разделе касается способа открытия - с помощью комбинации "Ctrl+F1").


И наконец перечислим содержимое компакт-диска: драйвера для чипсета и доп. контроллеров, фирменные утилиты Gigabyte (EasyTune5, Face-Wizard, @BIOS, Management Tool), а также дополнительное программное обеспечение (Norton Internet Security).

В результате, учитывая стоимость платы (около 220$), за комплектацию можно предварительно поставить оценку "5-".
