Тестирование HDD IBM. Серия Deskstar 60GXP / Накопители

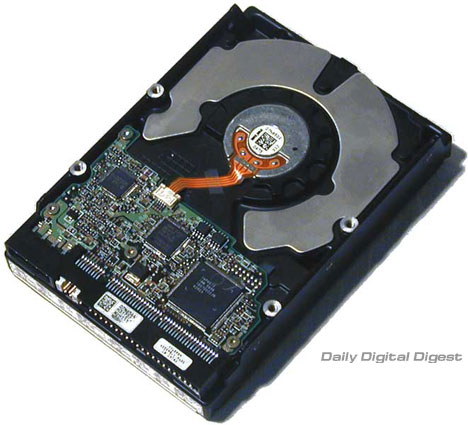

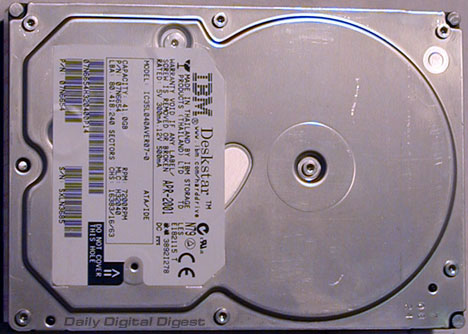

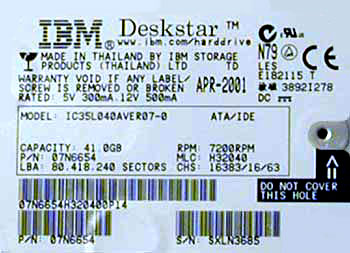

Новая серия жестких дисков Deskstar 60GXP от IBM, несколько задержалась. С вводом новой сериии своих винчестеров, компания IBM начала применять и новую маркировку. Мне на тестирование попал диск IC35L040AVER07-0 с актуальной емкостью 41 Гб.

Расшифровка маркировки:

IC -IBM Corporation
FF - форм-фактор 35 = 3,5 дюйма, 25 = 2,5 дюйма
H - высота диска L = 1 дюйм
CAP емкость в гигабайтах
IF интерфейс AV = ATA
UW = Ultra 160 SCSI 68-pin Wide
UC = Ultra 160 SCSI 80-pin SCA
XW = Ultra 320 SCSI 68-pin Wide
XC = Ultra 320 SCSI 80-pin SCA
F2 = FC-AL-2 (2 Gb)
xx - уникальный код серии
SP - частота вращения (об/мин): 05 = 5400, 07 = 7200, 10 = 10000, 15 = 15000

Всего существуют следущие жесткие диски серии Deskstar 60GXP:

IC35L060AVER07 Ultra ATA/100 61.49 7200
IC35L040AVER07 Ultra ATA/100 41.17 7200
IC35L030AVER07* Ultra ATA/100 30.73 7200
IC35L020AVER07 Ultra ATA/100 20.57 7200
IC35L010AVER07* Ultra ATA/100 10.27 7200

Используемые технологии:

TrueTrack Servo Technology

Диски IBM давно оснащаются системой TrueTrack Servo Technology, запатентованной еще в марте 1997 года. Ее суть в следующем - одним из факторов, ограничивающих плотность хранения данных на винчестерах, являются ошибки точного позиционирования головки на дорожке из-за вибраций шпинделя и небольших смещений положения диска, которые могут приводить к хаотичным ошибкам чтения и записи. Особенно заметно это для дисков с высокой скоростью вращения шпинделя. Технология TrueTrack Servo использует специальные алгоритмы адаптивной рекалибровки сервосистемы, периодически компенсирующие изменения, произошедшие из-за смещения или вибрации дисков. В частности, одним из алгоритмов исправления ошибок служит функция генерирования поперечных вибраций головка-дорожка с обработкой данных на лету. Позже был разработан специальный чип, который реализует эти алгоритмы без задержек, присущих обычным DSP, и дополнительно уменьшает ошибки из-за вибраций. В новейших SCSI-дисках IBM эта система дополнена специальной технологией виброзащиты Active Damping.

Технология S.M.A.R.T.

Технология S.M.A.R.T. - Self-Monitoring, Analysis and Reporting Technology (от англ. "Технология Самодиагностики, Анализа и Отчета") - была разработана для повышения надежности и сохранности данных на жестких дисках. В большинстве случаев, SMART-совместимые устройства позволяют предсказать появление наиболее вероятных ошибок, тем самым позволяя пользователю сделать резервную копию данных и/или полностью заменить накопитель до выхода его из строя.

S.M.A.R.T. представляет собой набор мини-подпрограмм, которые являются частью микрокода накопителя и определяет поддерживаемые диагностические функции. Наиболее распространенные среди них: набор атрибутов, отражающих состояние отдельных параметров накопителя (до 30) внутренние тесты накопителя (self-test) журналы S.M.A.R.T. (ошибок, общего состояния, дефектных секторов и т.п.)

В настоящий момент не существует официальной документации или стандарта на технологию S.M.A.R.T. В связи с этим, производители не публикуют полные характеристики и поддерживаемые функции S.M.A.R.T. в своих накопителях. Обязательный минимум описан в последнем стандарте ATA/ATAPI-6.

No-ID sector format.

При данном способе низкоуровневого форматирования ID (или header) информация хранится не на магнитном диске, а в постоянной твердотелой памяти накопителя. Это позволяет увеличить емкость дорожки даже без заметного увеличения линейной плотности записи. В сочетании же с использованием магнитно-резистивных головок No-ID позволяет значительно повысить плотность записи на дорожку.

IBM Drive Fitness Test.

Набор диагностических инструментальных средств для обеспечения целостности данных на жестких дисках IBM. В набор входит ставшая уже стандартом система S.M.A.R.T. (Self-Monitoring Analysis and Reporting Technology - самомониторинг и диагностика), а также система прогнозирования отказов оборудования PFA (Predictive Failure Analysis).

Спецификации:

Deskstar 60GXP
Интерфейс	ATA 100
Емкость	60/40/20/10 Гб
Размер сектора	512
Количество головок	6/4/2
Количество дисков	3/2/1
Плотность	15,3 Гбит/кв.дюйм
Плотность запси (BPI)	449k
Плотность трека (TPI)	34,000
Буфер	2 Мб
Скорость вращения шпинделя	7200 RPM
Среднее время ожидания	4,17 мс
Максимальная cкорость передачи данных	494 Мбит/сек
Interface transfer rate (max MB/sec)	100
Внутренняя скорость передачи данных	20.9 to 40.8 Мб/сек
Время поиска	Среднее 8,5 мс Track-to-track 1,2 мс Полное 15 мс
Error rate	1 из 10¹³
Ресурс	40,000 циклов старт/ стоп
Потребляемая мощность	6,7 Вт
Размеры	25.4 х 101,6 х 146 мм
Вес:	590 (3 диска) 575 (2 диска) 560 (1 диск)
Рабочая температура	5 до 55° C хранения -40 до 65° C
Ударопрочность	400 G (2, 1 диска), 350 G (3 диска)
Уровень шума	0,31 дБ (3 диска), 0,3 дБ (2 диска), 0,29 Дб (1 диск)

⇡#HUAWEI Pura 80 Ultra глазами фотографа

⇡#Обзор смартфона HUAWEI Pura 80 Ultra: зум, которому нет равных

⇡#Первый взгляд на смартфон HUAWEI Pura 80 Ultra

⇡#Пять причин полюбить HONOR 400

⇡#Обзор смартфона HONOR 400: реаниматор

⇡#HUAWEI nova Y73: самый недорогой смартфон с кремний-углеродной батареей

⇡#Обзор HUAWEI MatePad Pro 12.2’’ (2025): обновление планшета с лучшим экраном

⇡#Обзор смартфона HUAWEI nova Y63: еще раз в ту же реку

⇡#Обзор ноутбука HONOR MagicBook Pro 14 (FMB-P) на платформе Core Ultra второго поколения

⇡#Пять причин полюбить ноутбук HONOR MagicBook Pro 14

Тестирование Deskstar 60GXP

Тестовый стенд и програмное обеспечение.

Материнская плата: CUSL2-C производства ASUSTEK, на чипсете i815EP
Процессор: Intel Pentium III 1000
SD-RAM 256 MB (PC 133) Brand
Для меньшей загрузки системы звуковая карта была удалена

Использовалось следующее программное обеспечение:

Intel IOMeter
Ziff-Davis WinBench 99

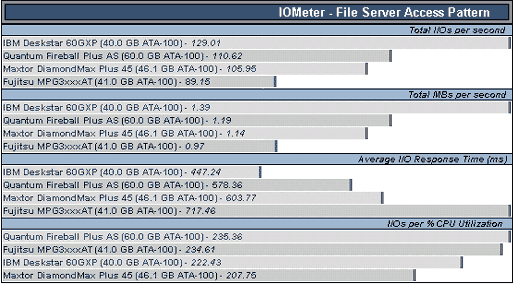

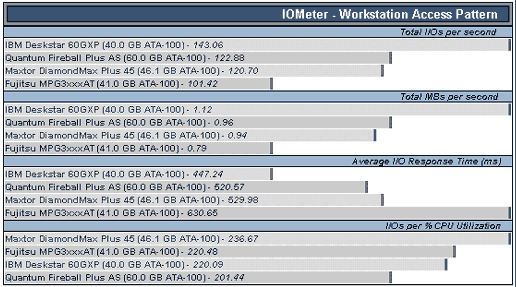

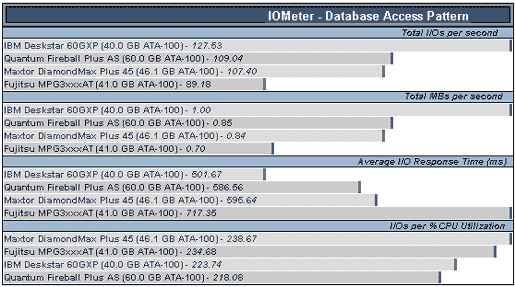

Intel IOMeter

При малой нагрузке основной вклад вносит время доступа, а с ростом числа одновременных запросов ввода/вывода все большую роль начинает играть firmware.

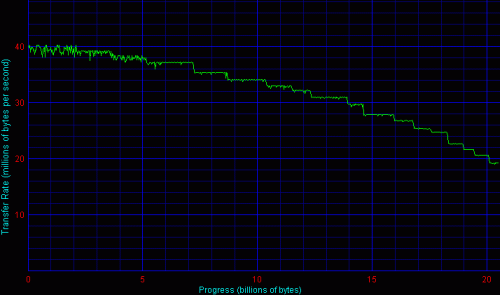

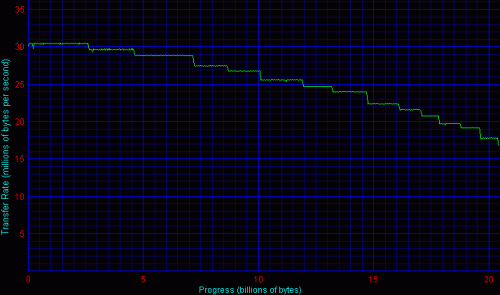

Ziff-Davis WinBench 99

Обратите внимание на график. Глядя на его зубчатость, можно предположить, что именно из-за проблем с пластинами IBM задержала выпуск серии Deskstar 60GXP. Впрочем, полагаясь на традиционную надежность винчестеров этой компании, остается надеятся, что она решила все проблемы.

Вывод

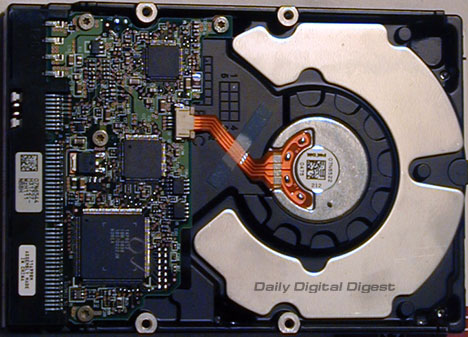

Винчестер очень быстрый. По скоростным характеристикам - абсолютный лидер. Электронная начинка не вызывает нареканий, впрочем это свойственно жестким дискам, но вот пластины вызывают некоторое подозрение. Но тут уж по итогам тестирования сказать ничего нельзя. Так что будущее покажет.
