Thecus N4100 PRO - NAS для серьезных людей

⇣ Содержание
Выбор сетевого хранилища NAS - дело ответственное, ведь от этого зачастую зависит сохранность личной медиабиблиотеки или даже данных целой компании. А решиться на такую покупку только лишь по совету продавца - большой риск. Но тот, кто хоть раз сталкивался с проблемой выбора подобного устройства для дома или малого офиса, наверняка был огорчен чересчур узким модельным рядом представленных на отечественном рынке сетевых хранилищ. Если выбрать и купить достаточно скромный по своим возможностям накопитель на 1-2 диска еще не сложно, то подобрать и отыскать в наличии NAS на четыре диска и более, да еще чтобы при этом цена не сильно кусалась - это задача не из легких. Поэтому каждый новый производитель NAS на российском рынке - это хоть и маленькое, но событие. Тайваньская компания Thecus Technology занимается разработкой NAS-устройств лишь с 2004 года, и российскому потребителю пока мало знакома. Тем не менее, новичком ее назвать никак нельзя. Сегодня в модельном ряду этого производителя присутствуют два десятка различных по своему назначению моделей сетевых хранилищ, в том числе и накопитель на 7 SAS-дисков. К нам в тестовую лабораторию попала модель Thecus N4100 PRO, предназначенная для работы с четырьмя жесткими дисками, к изучению которой мы незамедлительно и приступаем.

Технические характеристики

Thecus N4100 PRO
HDD 4x 3,5" SATA II
Файловая система EXT3, XFS
RAID уровень JBOD, RAID 0, RAID 1, RAID 5, RAID 6, RAID 10
Сетевые интерфейсы WAN Gigabit Ethernet RJ-45
LAN Gigabit Ethernet RJ-45
Дополнительные интерфейсы 3x USB Host
Клиенты Windows 2000 и выше, Mac OS X/9, Unix/Linux/BSD
Система охлаждения Вентиляторы 80 мм, 30 мм
Габариты, мм 167х199х223
Цена, руб. 20 000
Новинка рассчитана на установку четырех 3,5-дюймовых SATA-дисков. В спецификации написано, что устройство поддерживает работу с HDD объемом до 2 Тб. Суммарной емкости в 8 Тб без сомнения хватит и для хранения корпоративных данных, и для создания мультимедийной библиотеки. Возможность объединять диски в RAID-массивы для такого NAS, как Thecus N4100 PRO - скорее обязательное требование, чем полезное дополнение. Ведь многие пользователи приобретают такое хранилище с целью защитить свои данные от возможных потерь. Одним из самых надежных способов такой защиты является RAID-массив. Но, в отличие от многих других моделей NAS, Thecus N4100 PRO работает не с двумя-тремя видами RAID, а с шестью! В спецификации значится и самый эффективный RAID 5, и один из самых надежных RAID 6, и более простые виды, вдаваться в описание которых в рамках этой статьи мы не будем. Достаточно сказать, что и домашний пользователь, и системный администратор небольшого офиса останутся довольны возможностями дисковой системы Thecus N4100 PRO. Кроме того, жесткие диски можно заменять не выключая NAS, а после замены устройство само проведет обновление файловой системы и восстановит информацию в автоматическом режиме. В качестве основной файловой системы новинки используется EXT3 - самая прогрессивная из современных Linux-систем, а также XFS - детище компании Silicon Graphics, с успехом используемое в Linux-системах. Новинка работает с достаточно большим количеством протоколов файлового обмена, такими как FTP, CIFS/SMD, AFP 3 и NFS 3. Все это говорит о том, что к файловому хранилищу новинки доступ обеспечивается с компьютеров не только под управлением Windows, но также MAC или Linux. Наличие трех портов USB host позволяет подключать к Thecus N4100 PRO не только внешние носители данных, но и принтеры, и даже источники бесперебойного питания с управлением по шине USB.

Комплектация

Устройство поставляется в большой картонной коробке с пластиковой ручкой для переноски. Аксессуаров у новинки оказалось немного:
  • кабель питания;
  • сетевой шнур;
  • четыре ключа от контейнеров с дисками;
  • два диска с программным обеспечением и подробным руководством пользователя на разных языках (в том числе и на русском);
  • небольшая инструкция по установке на английском языке.
Как и другие подобные устройства, Thecus N4100 PRO продается без жестких дисков. Пользователь волен сам выбрать ту или иную модель диска, но на сайте есть достаточно длинный список тех HDD, с которыми новинка прошла проверку. Отсутствие в комплекте поставки блока питания объясняется тем, что в данном случае он встроен в корпус устройства. Несмотря на небольшое увеличение габаритов накопителя, такое решение стоит считать более оптимальным, нежели вечно болтающийся под ногами внешний адаптер питания.

Внешний вид

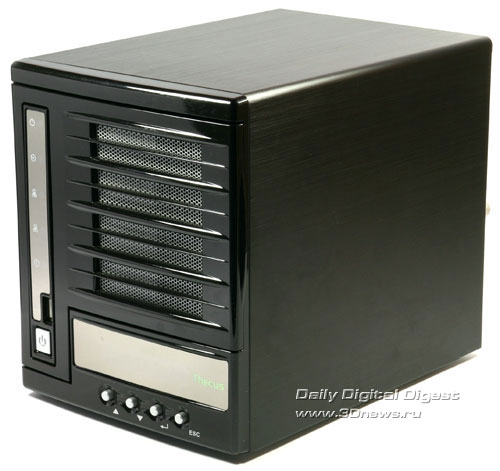

Как уже было сказано выше, компактным Thecus N4100 PRO не получился. Скорее он напоминает небольшой настольный системный блок, чем накопитель. Во всяком случае, большинство не слишком искушенных в компьютерной области людей именно так его и идентифицируют при встрече. Корпус новинки имеет металлический каркас, окрашенный в матовый черный цвет, металлический кожух и пластиковую лакированную лицевую панель с декоративной дверцей, за которой расположено дисковое хранилище.

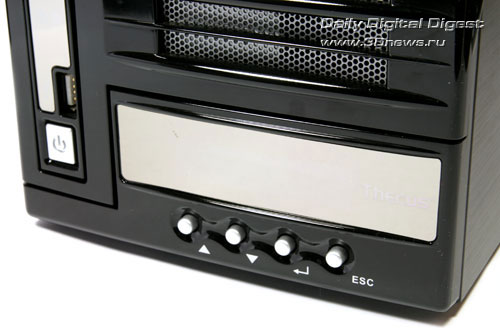

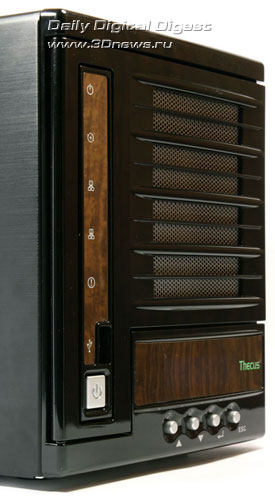

В левой части лицевой панели друг под другом расположены довольно крупные светодиодные индикаторы работы, порт USB host и квадратная кнопка включения питания. Ну а в нижней части находится изюминка всей конструкции - яркий современный символьный дисплей, на который вмещается две текстовые строки по 16 символов. Фон у дисплея подсвечивается ярко-голубым цветом, а буквы и цифры - белым. По умолчанию на дисплей, поочередно сменяя друг друга, выводится информация о текущих параметрах системы: WAN/LAN-адреса, уровень RAID, температура, скорость вращения вентилятора, время работы в текущей сессии, информация об ошибках и др. Кроме того, под дисплеем предусмотрены четыре управляющие кнопки, которые позволят выбрать из списка ту информацию, которую вы хотите узнать на данный момент.

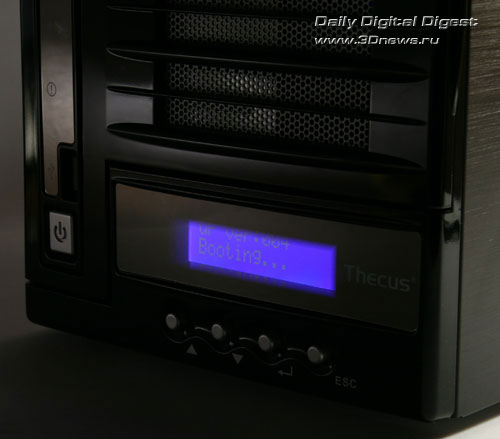

Огорчает только одно, дисплей достаточно сильно утоплен в корпус, а потому полностью виден лишь тогда, когда смотришь на него строго под прямым углом. Малейшее отклонение приводит к тому, что часть дисплея скрывается под непрозрачным зеркальным покрытием лицевой панели. В целом же, идея с получением оперативной информации и контролем за состоянием накопителя без участия в этом процессе компьютера весьма и весьма интересна. Да и реализована она в данном случае очень неплохо.

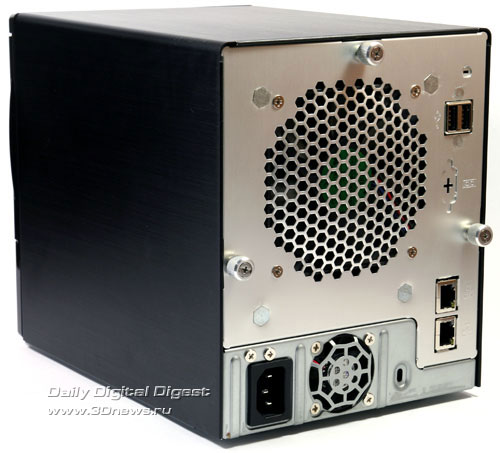

Задняя панель, так же, как и у системного блока любого настольного компьютера, представляет из себя металлическую неокрашенную стенку с разъемами и вентиляционными решетками, но разъемов в данном случае немного. В нижней части корпуса расположены два сетевых гигабитных интерфейса (WAN/LAN), а сверху - два порта USB host. Большая часть пространства занята большой вентиляционной решеткой, за которой скрывается 80-мм вентилятор. Кроме того, еще одна вентиляционная решетка находится в нижней части задней панели, рядом с гнездом для подключения кабеля питания. Всю нижнюю часть корпуса занимает блок питания, для охлаждения которого установлен дополнительный 30-мм вентилятор.

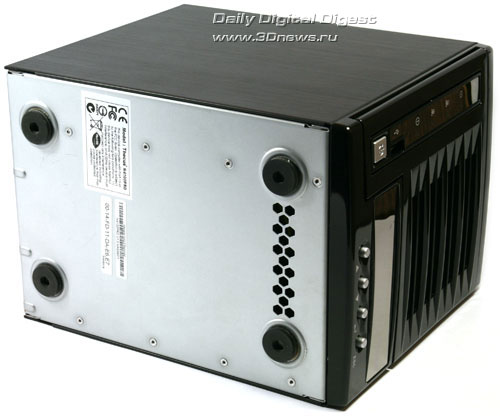

На столе или любой другой ровной поверхности устройство стоит на четырех крупных резиновых ножках. А благодаря его немалой массе, сдвинуть корпус NAS случайно так же непросто, как и тяжелый системный блок. В целом, своим внешним видом новинка производит очень приятно впечатление. Дизайнерам удалось совместить практичность со стилем, а это бывает нечасто. А вот за качество изготовления устройству можно поставить хоть и достаточно твердую, но всего лишь "четверку". Дело в том, что кое-где детали корпуса очень плохо стыкуются друг с другом. К примеру, USB-порт на передней панели "смотрит" чуть в сторону, мимо предназначенного для него отверстия. Кнопку включения питания приходится вдавливать в корпус так, что напрягается палец - хрупкой девушке этот процесс вообще может оказаться не под силу. Все дело в том, что пластиковая декоративная кнопка, закрепленная на лицевой панели, расположена слишком далеко от кнопки, расположенной на печатной плате. В итоге, они элементарно не дотягиваются друг до друга. Недостаточная точность в изготовлении немного портит общее приятное впечатление, но, как говорится, "на скорость не влияет".

Установка жестких дисков

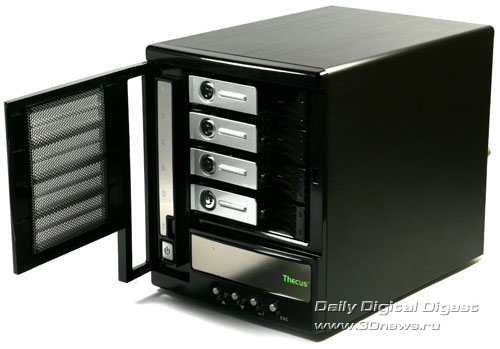

Для извлечения и установки жестких дисков производитель предусмотрел достаточно удобные салазки, изготовленные частично из металла, а частично из пластика. На вид салазки надежные и прочные, поэтому наверняка долго прослужат даже в том случае, если предполагается частая замена жестких дисков. Для извлечения салазок с дисками предусмотрена удобная широкая ручка, которая одновременно служит еще и замком. Дополнительно каждый диск можно "запереть" в своем хранилище ключом, чтобы уж наверняка исключить все случайности.
Наверное, никто не станет спорить с тем, что возможность оперативной замены HDD для NAS такого класса, как Thecus N4100 PRO - задача первостепенной важности. Выход из строя одного из дисков в данном случае может и не обернуться полномасштабной потерей данных (выручит дублирование информации в RAID-массивах), но требует незамедлительной замены. В этом случае лишняя суета с установкой нового диска может привести к еще большим потерям. В случае с Thecus N4100 PRO время для замены сведено к минимуму: инструмент не требуется, все разъемы жестко закреплены на плате, а салазки позволяют не думать о том, как именно нужно подключать к этим разъемам HDD.

Внутреннее строение

Внешний металлический кожух крепится к каркасу тремя винтами, для отвинчивания которых не требуется инструмент. Интересно, что кожух снимается не назад, как у системных блоков, а вперед - вместе с лицевой панелью.
Все острые углы и грани внутреннего металлического каркаса аккуратно обработаны и не представляют ни малейшей опасности при проведении каких-либо работ. Каркас достаточно неплохо усилен, благодаря чему корпус новинки получился достаточно жестким. Как уже было сказано, нижнюю часть корпуса занимает блок питания, скрытый отдельным кожухом. Системная плата расположена вертикально. При этом она помещена в оригинальные пластиковые салазки, упрощающие монтаж/демонтаж всех отдельных частей накопителя, если таковой понадобится. Сзади она имеет длинный интерфейсный разъем, к которому крепится дополнительная планка с разъемами для подключения жестких дисков.

Аппаратная начинка

Thecus N4100 PRO, по сути, представляет из себя персональный компьютер с полноценной аппаратной начинкой, операционной системой и набором фирменного ПО. Сердцем всей системы является центральный процессор AMD Geode LX800 с тактовой частотой 500 МГц. Процессор этот очень экономичный и не требует активного охлаждения. Индекс TDP его составляет всего лишь 3,6 Вт. Этот достаточно старый процессор (появился весной 2005 года) создавался для самых различных бытовых задач (телевизоры высокой четкости, тонкие клиенты, торговые автоматы и т.д.), в которых не требуется высокая производительность. Для NAS-систем его вычислительной мощности вполне достаточно.
AMD Geode LX800 отличается встроенным контроллером оперативной памяти DDR400 с 64-битной шиной. На борту установлен сменный модуль памяти этого типа объемом 256 Мб, собранный на четырех микросхемах K4H511638D компании Samsung Electronics.
Неподалеку расположена микросхема AMD Geode CS5536 Companion Device, необходимая для работы USB-контроллеров.
Два гигабитных соединения обеспечивает пара сетевых контроллеров Intel 82541PI.
В качестве SATA-контроллера выступает микросхема SiI3114CTU производства Silicon Image, Inc.
Микросхема BIOS знакома нам по многим системным платам. Это PhoenixBios от компании Phoenix Technologies.
Кроме того, на плате имеется съемная микросхема flash-памяти PIC 16F877A производства американской компании Microchip Technology Inc., которая, по всей видимости, служит для хранения прошивки.

Программное обеспечение и возможности устройства

Перед началом работы для упрощения настройки можно установить небольшую фирменную утилиту, работающую как под Windows 2000 и выше, так и под MAC OS X. Утилита автоматически находит подключенные к сети хранилища Thecus, после чего может открыть web-интерфейс с настройками для каждого из них. Программное обеспечение Thecus проработано до мелочей - начиная от переведенного на русский язык строго интерфейса и заканчивая большим разнообразием всевозможных настроек. Пожалуй, по удобству работы и возможностям это ПО может поспорить с web-интерфейсом DSM 2.0, с которым мы познакомились, когда тестировали NAS Synology Disk Station DS408. Больше аналогов в нашей тестовой лаборатории просто не было.
Несмотря на обилие настроек, интерфейс оказался интуитивно понятен. Меню имеет линейную структуру и предельно понятные названия пунктов. Даже новичок в сетевых вопросах наверняка достаточно быстро разберется с подключением и базовыми настройкам. Как всегда, в начале работы система потребует от вас инициализировать установленные жесткие диски, выбрать желаемую файловую систему и тип RAID-массива. Надо отметить, что режима non RAID в системе не предусмотрено. Разработчики ограничились режимом JBOD, в котором диски объединены в единый массив, но вся информация заполняет дисковое пространство последовательно. При создании RAID-массива и форматировании дисков на дисплей устройства выводится процент завершенной работы.
Жесткие диски можно проверить на битые блоки, а также можно посмотреть таблицу SMART-данных для каждого из них. Кроме того, система демонстрирует температуру всех HDD отдельно. При обнаружении сбоев, выдается звуковой предупредительный сигнал, а на дисплей накопителя выводится краткая информация об ошибке. Дополнительно через web-интерфейс можно настроить отправку информации об ошибке на указанный адрес электронной почты.
Настройка прав доступа к папкам представлена достаточно подробно. Можно быть уверенным, что при правильной настройке нежелательных посетителей у Thecus N4100 PRO не будет. По умолчанию устройство автоматически создает четыре открытых для общего доступа папки, удалить которые нельзя. В эти папки происходит копирование информации из сети и с внешних носителей.
Доступ к новинке можно настроить и через HTTP, и через FTP, и через ряд других протоколов. Настраивая FTP-сервер, можно создать защищенное соединение и выбрать нужную ширину канала. Среди стандартных сетевых настроек нашлось место и функции Jumbo Frames, позволяющей получить выигрыш в производительности при передачи файлов больших объемов.
К USB-портам новинки можно подключить не только внешние накопители, но еще принтеры или устройства бесперебойного питания. Внешние накопители могут быть отформатированы не только в Ext3, но и в более привычные для пользователя Microsoft Windows файловые системы FAT32 или NTFS. Однако в случае с NTFS возможно только чтение с дисков. Все настройки и возможности Thecus N4100 PRO не перечислить, но можно точно сказать, что для домашнего пользователя их хватит с запасом. Если вспомнить широкие возможности по настройке доступа к папкам, то можно с уверенностью утверждать, что функциональности этого NAS будет достаточно и для малого офиса.

Тестирование накопителя

Разобравшись с широкими возможностями новинки, проверим ее производительность. Для тестирования NAS мы воспользовались четырьмя жесткими дисками Seagate Barracuda 7200.11 ST3500320AS объемом 500 Гб каждый, а тестовый стенд для проверки быстродействия имел следующую конфигурацию: процессор Intel Pentium 4 631 3000 МГц, платформа ASUS P5KPL (Intel G31) со встроенным гигабитным сетевым адаптером Atheros L1, видеокарта Radeon X550 128 Мб, память 1024 Мб DDR2-800 SDRAM, HDD Hitachi HDS728080PLA380, ОС Windows XP Pro Rus SP2. Дисковая подсистема тестового стенда состояла из одного накопителя Hitachi Deskstar HDS728080PLA380 (SATA II, 7200 об/мин) объемом 80 Гб. Мы протестировали дисковую систему тестового стенда программой HD Tune Pro 3.10. Средняя скорость и чтения, и записи находится в районе 46 Мб/с, что вы можете видеть на приведенном ниже графике.
Методика тестирования заключалась в последовательной передаче пакетов, состоящих из файлов разных типов: видео (четыре файла VOB объемом 965 Мб каждый), фото (файлы JPG общим объемом 655 Мб), аудио (файлы MP3 общим объемом 775 Мб), а также скачанные интернет-страницы, состоящие из различных файлов очень маленького размера (общий объем файлов - 63,3 Мб). RAID-массивы у Thecus N4100 PRO были собраны из всех четырех дисков и отформатированы в файловую систему Ext3. Результаты приведены в таблице ниже и в более наглядной форме - на гистограмме.
Вид данных / Направление передачи Видео Фото Аудио Интернет
RAID 0, без Jumbo Frame
Сетевая папка > Накопитель, Мб/с 21,7 10,9 18,3 0,6
Накопитель > Сетевая папка, Мб/с 27 15,2 20,4 0,7
RAID 0, Jumbo Frame (значение MTU 9000)
Сетевая папка > Накопитель, Мб/с 25,3 11,8 20,1 0,6
Накопитель > Сетевая папка, Мб/с 32,1 17,5 22,2 0,6
RAID 5, без Jumbo Frame
Сетевая папка > Накопитель, Мб/с 17,3 8,2 12,5 0,4
Накопитель > Сетевая папка, Мб/с 35,7 18,5 24,9 0,7
RAID 5, Jumbo Frame (значение MTU 9000)
Сетевая папка > Накопитель, Мб/с 20,8 9,9 15,3 0,3
Накопитель > Сетевая папка, Мб/с 41,4 25,2 28,6 0,7
Надо сказать, что общий уровень производительности Thecus N4100 PRO достаточно высок. Почти во всех вариантах тестирования скорость передачи крупных файлов не опускалась ниже отметки 20 Мб/с. Более того, при грамотной настройке всех параметров под конкретные пользовательские задачи, а также при наличии быстрой дисковой подсистемы у клиента (лучше, если это будет RAID-массив), Thecus N4100 PRO может порадовать пользователя очень высокими скоростями передачи данных - до 40 Мб/с и более. Ну а использование функции Jumbo Frame может привести к приросту в скорости от 15 до 25%. Ниже в таблице для сравнения приведены наилучшие результаты, полученные при тестировании производительности различных NAS-устройств: TRENDnet TS-S402, ICY BOX IB-NAS4220-B и QNAP TS-401T.
Модель накопителя / Направление передачи Thecus N4100 PRO TRENDnet TS-S402 ICY BOX IB-NAS4220-B QNAP TS-401T
Сетевая папка > Накопитель, Мб/с 25,3 13,24 12,4 16
Накопитель > Сетевая папка, Мб/с 41,4 19,66 15,3
Вторым этапом тестирования стало копирование информации с подключенного к новинке flash-носителя Transcend JF V30 объемом 8 Гб. Для копирования был выбран видеофайл объемом 1,47 Гб. Копирование было инициировано со стороны Thecus N4100 PRO. Компьютер-клиент участия в копировании не принимал. Обычно скорость обмена данными с внешними носителями у подобных устройств небольшая. Но в данном случае она составила 18,1 Мб/с! Показатель этот очень и очень высокий.

Итоги

Вне всякого сомнения, Thecus N4100 PRO можно смело рекомендовать к покупке как домашним пользователям, так и малым офисам. Универсальный стильный внешний вид, быстрая замена жестких дисков, до мелочей проработанный web-интерфейс и высокие скорости передачи данных. Новинка станет неплохой площадкой для сайта, сбережет всю информацию компании или же просто будет центром развлечений, предназначенным для обмена фильмами и музыкой через интернет и локальную сеть. Стоит Thecus N4100 PRO около 20 тыс. руб. Если сравнивать его с конкурентами, то эту цену можно назвать вполне адекватной. Аппарат качественный и быстрый, а за это надо платить.
