Sigrand представила две новых камеры наблюдения

Новосибирская компания Sigrand выпустила два новых продукта для видеонаблюдения: IP‑камера SG-1C-131 для внутренних помещений развивает серию 1C и получила новый видеосенсор, а уличная IP-камера SG-3C-1312 открывает собой новую серию 3C и может работать в температурных условиях от -40 до +50°С.

SigrandSG-1C-131
Sigrand  SG-3C-1312

Обе камеры поддерживают технологию Pass-Through PoE для сквозного питания по Ethernet, что упрощает инфраструктуру и позволяет последовательно подключать до 10 камер на коротком расстоянии и до пяти — на расстоянии 100 метров между сегментами. SG-1C-131 также наделена возможностью замены интерфейса Ethernet на SHDSL с питанием PoDSL с помощью сменного модуля MC-1CH1, что позволяет увеличивать длину сегментов до нескольких километров с сохранением скорости канала, достаточной для передачи Full HD.

Такой способ позволяет гибко варьировать размещением камер, значительно сокращать затраты на монтажные работы и экономить на портах PoE.

Опционально новинки могут быть оснащены модулем MC-1CW1, приносящем поддержку Wi-Fi и возможность работать в качестве клиента или точки доступа. Эта особенность упрощает монтаж системы видеонаблюдения, а также позволяет развернуть систему видеонаблюдения с одновременным покрытием прилегающей зоны беспроводной сетью для мобильных устройств.

Запись данных может производиться не только по сети, но и непосредственно на карту памяти формата microSDXC объёмом до 64 Гбайт. Камеры получили 5-Мп видеосенсор Aptina MT9P006 и способны записывать видео в разрешении 1920х1080/30p в формате H.264, MPEG4 или MJPEG. Используется процессор TMS320DM368, установлено 128 Мбайт DDR2 и 256 Мбайт флеш-памяти.

SG-1C-131 поддерживает сменную оптику для байонета CS, оснащена аудиовходом и выходом, портами RS 485/232, разъёмами для сигнальных систем тревоги. Данная модель тоже может быть установлена на улице при использовании PoE-термокожуха SG-1H-I1 или SG-1H-W1 со светодиодным прожектором.

SG-3С-1312 имеет несменную оптику с диапазоном фокусных расстояний 2,8—12 мм, моторизованным зумом, автофокусом и автоматическим инфракрасным фильтром.

Оптика допускает изменение угол обзора в широком диапазоне, но это отражается на результирующей детализации кадра: при разрешении по горизонтали от 2592 до 1902 px угол широкоугольного обзора варьируется от 105° до 77°, а телефото — от 42° до 32°.

Технические особенности камеры наблюдения SG-3C-1312

Конструктивно IP-камера выполнена в герметичном алюминиевом корпусе, имеет съёмный козырёк, комплектуется шарнирным креплением. Все кабельные подключения выполняются внутри корпуса.

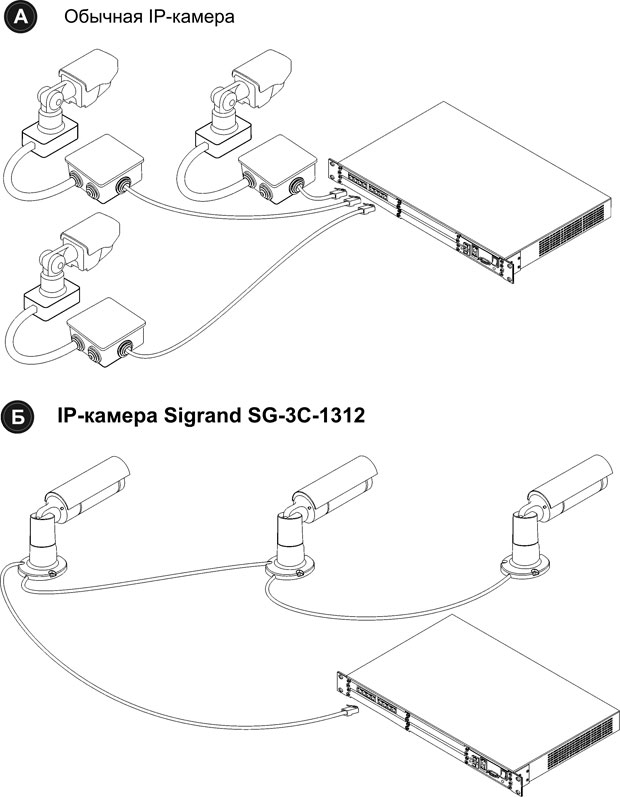

Возможность использования только UTP-кабеля повышает удобство монтажа и исключает необходимость использования дополнительной монтажной коробки для герметизации кабельных соединений.

Для организации подсветки для камер серии 3С компания планирует выпустить дополнительный светодиодный PoE-прожектор с регулируемой мощностью до 20 Вт. Для его подключения можно будет использовать Ethernet-интерфейс камеры «PoE Out» или отдельный порт коммутаторов SG-1S или SG-17S.

Сравнительное онлайн-тестирование IP-камер SG-1C-131 и SG-3C-1312 доступно на официальном ресурсе. Рекомендованная розничная цена в России для камеры SG-1C-131 составит $250, для SG-3C-1312 — $300. Установка модуля Wi-Fi обойдётся дополнительно в $20.

Линейка оборудования Sigrand для построения распределённой системы IP-видеонаблюдения

Развёртывание сложной системы видеонаблюдения предусматривает построение распределённой сети коммуникаций и электропитания, использование дистанционного управления IP-камерами, обеспечения оптимальных условий их работы и учёта ряда других факторов. Учреждённая в 2005 году российская компания «Сигранд» (Sigrand) является разработчиком и производителем систем передачи данных, видеонаблюдения и VoIP, которые позволяют решить задачи комплексного обслуживания контролируемого объекта.

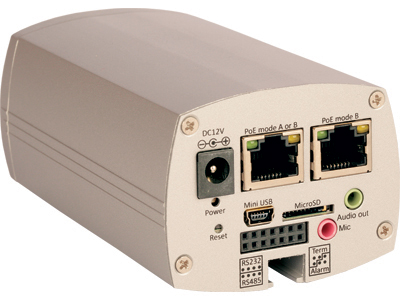

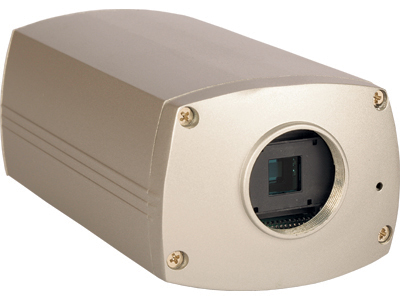

В области видеонаблюдения особого внимания заслуживают многокилометровые удлинители PoE (Power over Ethernet), возможность подключения камер цепочкой на один порт коммутатора и управляемые термокожухи. Модельный ряд IP-видеокамер представлен линейкой Sigrand SG-1C-xxx в модульном корпусе, позволяющем создавать конфигурации с разными сенсорами, процессорами и сетевыми интерфейсами. Стандартная комплектация не включает объектив и микрофон, но для их установки предусмотрено всё необходимое.

Представлено четыре стандартных модификации камер: SG-1C-111, SG-1C-112, SG-1C-121, SG-1C-122 — первая пара укомплектована 1/3" CMOS-сенсором Aptina MT9M034 с разрешением 1,2 Мп и поддержкой широкого динамического диапазона (1280 x 960/30p), а вторая — такого же типоразмера матрицей AR0331, но с разрешением 3,1 Мп (2048 x 1536/20p или 1080/30p). Последняя цифра в модельном номере сообщает о системе коммутации: это либо два порта Ethernet с поддержкой питания «PoE-through», либо порт SHDSL с поддержкой PoDSL.



В остальном характеристики камер идентичны:

  • процессор Texas Instruments TMS320DM368;
  • 128 Мбайт памяти DDR;
  • поддержка открытого стандарта для систем сетевого видеонаблюдения ONVIF;
  • видеокодеки H.264, MPEG4, MJPEG в формате 1080/30p;
  • мультикастовое вещание по RTSP и HTTP;
  • аудиовход и выход, возможность крепления на корпусе микрофона;
  • аудиокодеки G.711 8 кГц, AAC LC 16 кГц;
  • механический ИК-фильтр день/ночь;
  • операционная система Linux;
  • защита доступа к веб-интерфейсу по паролю и шифрование HTTPS;
  • поддержка протоколов IPv4, HTTP/HTTPS, SSL/TSL, SSH, DNS, DHCP, SHDCP, NTP, RTSP, RTP, TCP, UDP, ARP;
  • поддержка локальной записи видео и аудио на карту microSD; загрузка файлов на FTP, HTTP, email, оповещение по email, HTTP, TCP, активация внешних сигналов тревоги;
  • температурный режим без кожуха — от -35 до 50 градусов;
  • энергопотребление 4,5 Вт/12 В;
  • поддержка PoE class 2 с возможностью транзитного питания;
  • возможность подключения аккумулятора.

Встроенный в камеры SG-1C-112 и SG-1C-122 модем SHDSL

Начальная стоимость указанных видеокамер Sigrand составляет $340, использование 3,1-Мп сенсора увеличивает цену на $60, а замена интерфейса Ethernet на SHDSL — ещё на $270. С помощью онлайн-трансляции Sigrand предоставляет возможность ознакомиться с качеством съёмки её камер. Видеовещание через браузер мобильных устройств в настоящее время невозможно, но компания намерена в текущем году выпустить камеру со встроенным сервером momentvideo.org для ретрансляции сигнала во всех популярных форматах, включая Flash и HLS.

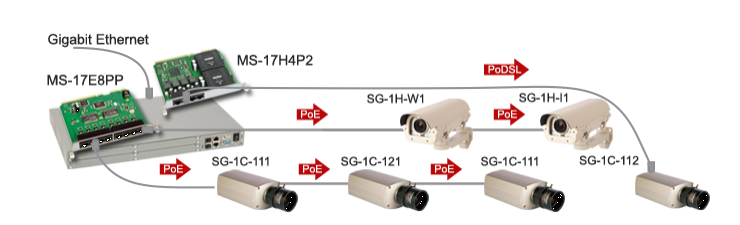

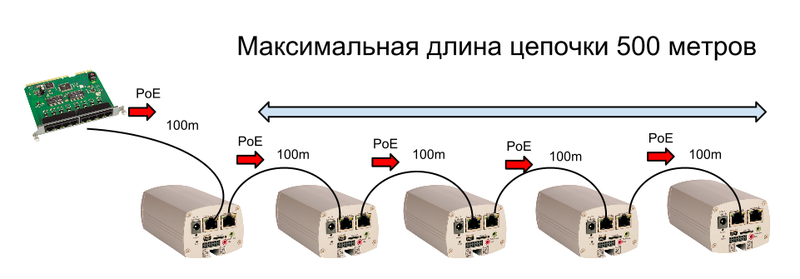

Управление и питание камерами, оборудованными трёхпортовым коммутатором и двумя внешними 100-Мбит линиями Ethernet, осуществляется через модуль MS-17E8PP с 8 портами и мощностью PoE-инжектора 60 Вт на канал. Предусмотрена последовательная система соединения камер, когда первая из них одним портом связана с модулем управления и электропитания, а вторым — со следующей камерой. Учитывая ограничения по энергопотреблению и максимальной дальности Ethernet-звена, описанный принцип подключения позволяет создать цепочку из 5—13 камер с общей протяжённостью линии не более 500 м.

Модели камер Sigrand, оснащённые модемом SHDSL, позволяют передавать видеопоток битрейтом 2 Мбит на расстоянии до 8 километров по стандартному кабелю сечением 0,5 мм. При этом питание 240 В обеспечивается по сигнальной линии посредством технологии PoDSL (Power over DSL) с помощью модуля MS-17H4P2.

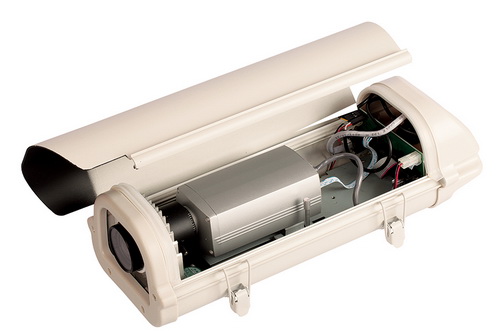

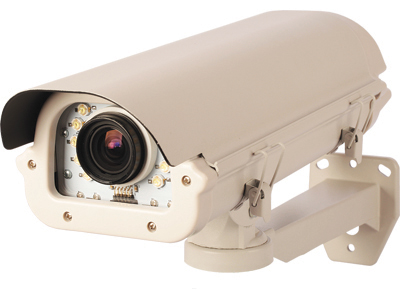

Компания выпускает термокожухи SG-1H-W1 и SG-1H-I1, оснащённые светодиодной подсветкой и рассчитаные на применение с любым типом камер с питанием PoE class 2. Причём у первого температура излучаемого света составляет 4000K, а второй работает в инфракрасном диапазоне при длине волны 850 нм. Присутствуют датчики температуры внутри и снаружи кожуха, а также матрицы диодов, для охлаждения которой используется радиатор и два вентилятора.

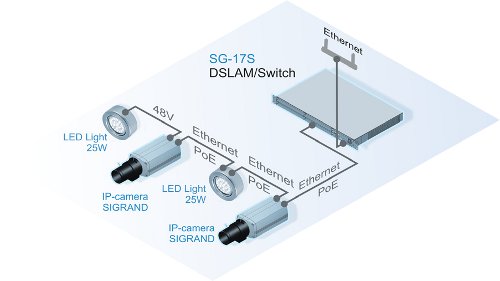

Управление термокожухом осуществляется автономно с помощью встроенного микроконтроллера. Если термокожухи применяются совместно с камерами Sigrand путём подключения через порт RS-232, то всеми процессами можно управлять через веб-интерфейс, а так же последовательно подключать несколько термокожухов к одному порту коммутатора, используя технологию «PoE-through». Настраивать можно условия включения и выключения подсветки, распределение мощности между камерой и прожектором, работу вентиляторов и прочее. Цена термокожуха — $210.

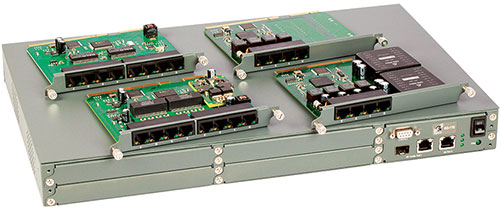

Основой для построения распределённой системы видеонаблюдения с дистанционным питанием выступает гибридный коммутатор Sigrand SG-17S — единственное на рынке устройство с возможностью установки разных интерфейсных модулей: SHDSL или Ethernet.

В стандартной комплектации выпускается с блоком питания 240 Вт и двумя портами 1000BASE-T/SFP. Возможно подключение до 32 видеокамер с Ethernet-интерфейсами (PoE class2 — 7,5 Вт), или до 15 термокожухов с подсветкой (PoE — 15,4Вт), или до 16 камер PoDSL. Стоимость данного решения — $700.

Коммутатор позволяет установить до 4 модулей разных типов, комбинируя которые, можно подключить к одному Sigrand SG-17S ряд камер и термокожухов, оптимально используя доступные диапазоны расстояний.

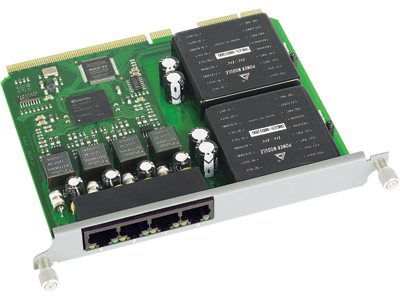

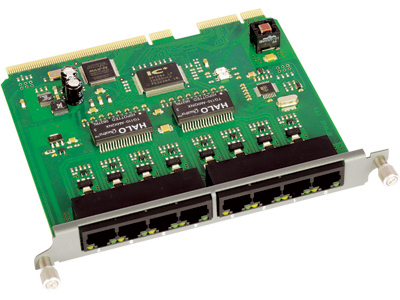

Модуль MS-17E8PP с 8 портами Ethernet 100 Мбит поддерживает технологию питания удалённых устройств по свободным парам (в режиме Passive PoE). Максимальная мощность до 60 Вт на канал. Цена $240.

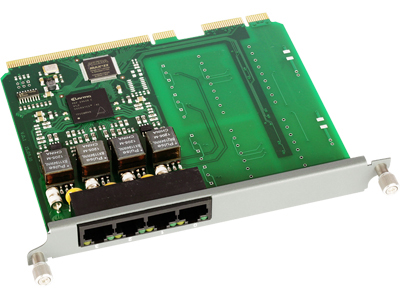

Модуль MS-17H4 оборудован 4 портами SHDSL. Максимальная скорость для каждого интерфейса — до 15 296 кбит/c по одной паре. Цена $380.

Модуль MS-17H4P2 отличается от вышеуказанного поддержкой технологии PoDSL, обеспечивая питание постоянным током 240 В на каждый интерфейс. Максимальная мощность подключённых устройств — до 17 Вт. Цена $560.

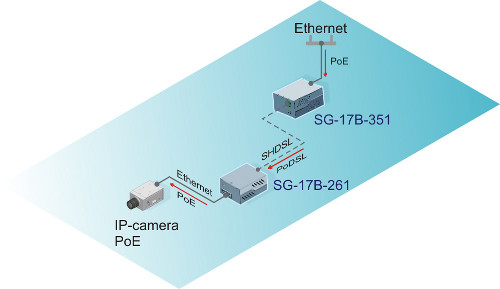

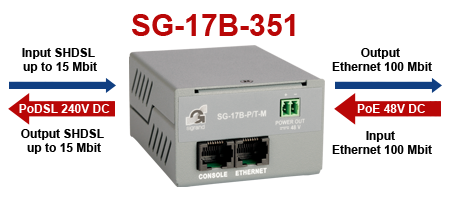

Для подключения нескольких камер на большом расстоянии Sigrand предлагает использовать SHDSL-модемы, обеспечивающие питание PoE и передачу данных со скоростью 15,3 Мбит/с. Модель SG-17B-351 ($409) принимает питание по PoE и инжектирует его в линию PoDSL.

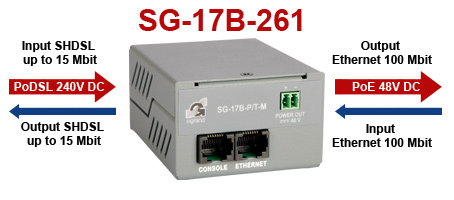

Модем SG-17B-261 ($360), напротив, принимает питание 240 В по линии SHDSL и инжектирует его через PoE. В результате комбинации устройств обоих типов можно произвести подключение Ethernet-камер на многокилометровом расстоянии.

Управляющее программное обеспечение, обеспечивающее работу и администрирование оборудования Sigrand, находится в свободном доступе в виде готовых образов и исходных текстов. Более подробную информацию о продукции и услугах Sigrand можно получить на официальном сайте.

Материалы по теме:

Источник:

Sigrand SG-17B – самый быстрый SHDSL-модем

Новосибирская компания «Сигранд» представила новый SHDSL модем SG-17B, заявленный как самый быстрый в мире среди устройств данной категории, со скоростью передачи до 15296 кбит/c по одной медной паре. Устройство предназначается для объединения распределенных локальных сетей, подключения удаленных компьютеров и устройств, оснащенных интерфейсом Ethernet, по выделенным физическим металлическим двухпроводным линиям. Модем имеет увеличенную дальность связи по сравнению с технологией g.shdsl.bis в диапазоне до 5,7 Мбит/c. Также стоит отметить тот факт, что модем является и встроенным сетевым окончанием IP-камеры 04PDN - собственной разработки компании «Сигранд».
Sigrand SG-17B
Модемы SG-17B могут быть использованы как для включения в парном режиме, так и для подключения к узлам центрального доступа на основе SG-17R, исполняющего роль DSLAM (до 16 SHDSL портов), маршрутизатора или моста (до 6 SHDSL портов). В базовом варианте начальная конфигурация устройства осуществляется через консольный порт USB, но существует также специальное исполнение, с портом RS232. Это не последняя из возможных разновидностей исполнения, которые включают также модификацию с возможностью приема дистанционного питания с информационной линии, и еще одну, дополнительно обеспечивающую передачу полученного по информационной линии питания на порт Ethernet для подключения PoE-устройств, например, IP-камер или IP-телефонов.
варианты включения Sigrand SG-17B

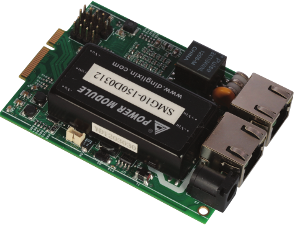

По вариантам компоновки для модемов доступны: классическое исполнение, в малогабаритном корпусе 80x20x140 мм, и бескорпусное исполнение, для использования в составе различных комплексов, требующих дистанционного подключения и удаленного питания. Возможно исполнение с шириной платы до 32 мм. Такой вариант уже благополучно применяется для передачи видеоизображения из труб диаметром до 32 мм при исследовании глубинных скважин. Кроме того, модем может быть выполнен в специализированном исполнении для монтажа на DIN рейку и размещения в составе различных коммуникационных шкафов. Для работы на линиях большой протяженности вместе с модемами SG-17B могут использоваться регенераторы SG-17E. Производитель заявил об успешном прохождении предпродажных тестов в различных сложных условиях, включая передачу видеоизображения из скважин глубиной до 5000 м и передачу данных по самонесущему кабелю длиной 6,2 км между подводным узлом сбора и обработки информации и береговым центром байкальского нейтринного телескопа NT200+ . Материалы по теме: - G.SHDSL модемы Sigrand SG-16;
