Middle-End представители NVIDIA GeForce FX линейки видеокарт MSI

⇣ Содержание
Автор: Бурдыко Алексей

Мы продолжаем рассматривать линейку видеокарт MSI, построенных на чипах компании NVIDIA. Сегодня мы протестируем 2 видеокарты на чипе NVIDIA GeForce FX 5600 производства MSI.

• MSI FX5600 VTD256 (NVIDIA GeForce FX 5600 256 Mb)
• MSI FX5600 VTD128 (NVIDIA GeForce FX 5600 128 Mb)

Теоретические аспекты работы чипа NVIDIA GeForce FX 5600 и его сравнение с конкурентами и предшественниками нами уже были рассмотрены в наших теоретических материалах, касающихся данного чипа. Поэтому в данном материале мы более подробно остановимся на комплектах поставки этих видеокарт, компоновке плат, а также на разгонном потенциале видеокарт.


MSI FX 5600 VTD256 (NVIDIA GeForce FX 5600 256 Mb)

Комплект поставки:

Уже один бокс, в котором плата попала к нам на тестирование, сразу притягивает к себе внимание. Плата поставляется не в обычной коробке, а в специальном боксе, именуемым в MSI - "N-Box", который представляет собой что-то вроде шкатулочки с крышкой, где уютно расположился богатейший комплект поставки.


MSI nBOX MSI nBOX

Сразу при открытии коробки перед глазам предстаёт сама плата, расположенная в специальном углублении для неё, а всё остальное извлекается после того, как вы за аккуратненький ярлычок снимите верхнюю часть упаковки с видеокартой. А обнаруживать, повторюсь, там есть что:

  • Непосредственно сама плата;
  • Переходник-разветвлитель для VIVO;
  • Переходник DVI-to-D-Sub;
  • 800 dpi оптическая мышь MSI N Mouse (!);
  • Кабель дополнительного питания;
  • Подробнейшее руководство пользователя на английском языке;
  • Лицензионная версия игры Unreal 2: The Awakening
  • Лицензионная версия игры Battlefield 1942;
  • 2 CD с драйверами и софтом;
  • Рельефная наклеечка "MSI".

MSI FX 5600 VTD256

Комплект поставки действительно впечатляет. Из побывавших у нас на тестировании плат на базе чипа NVIDIA GeForce FX 5600 MSI FX 5600 VTD256 обладает лучшим комплектом поставки. Чего только стоит 800 dpi оптическая мышь в комплекте (вы вообще часто видели, чтобы в коробке с видеокартой оптическую мышь клали? =) ). Что и говорить, MSI в этом плане очень порадовала. Приятно, что именитые брэнды, из последних сил борясь за кошелёк пользователей, делают вот такие вот сюрпризы. Непонятно, правда, зачем в комплекте поставки присутствует кабель дополнительного питания, если NVIDIA GeForce FX 5600 в оном не нуждается, но будем считать, что всё это от уж очень большой щедрости MSI =). А может, это тонкий намёк на то, что стоит приобрести что-нибудь из линейки на NVIDIA GeForce FX 5900 Ultra / NVIDIA GeForce FX 5950 Ultra (подробный обзор видеокарты MSI FX 5950 Ultra в ближайшее время) производства MSI =)? У вас вот уже, дескать, и кабель дополнительного питания есть - осталось только "правильную" видеокарту к нему купить.

Дизайн и компоновка платы

Плата MSI FX5600 VTD256 MS-8912 базируется на референс-дизайне NVIDIA GeForce FX 5600. Инженеры MSI справедливо посчитали, что делать какие-либо инновации на PCB не стоит, а сконцентрировали своё внимание на других аспектах проектирования платы, таких как охлаждение, систему которого мы рассмотрим далее. Конечно, полной копией эталонной платы NVIDIA MSI FX5600 VTD256 MS-8912 уже не назовёшь, хотя бы потому, что на плате установлен чип аппаратного мониторинга WinBond, что на референс плате NVIDIA GeForce FX 5600 не предусмотрено.


MSI FX 5600 VTD256

MSI FX 5600 VTD256

Карта имеет на борту 256 (!) Mb DDR памяти с шиной передачи данных в 128 бит, интерфейс AGP 2x/4x/8x и стандартный набор выходов: 1 аналоговый, 1 цифровой и 1 VIVO порт.


VIVO

Функции видео-кодера для реализации возможностей VIVO выполняет энкодер фирмы Philips - SAA7114H.


В MSI FX5600 VTD256 MS-8912 встроена возможность аппаратного мониторинга температуры GPU и памяти, а также скорости вращения вентилятора посредством чипа Winbond - W83L785R.

Немного непонятно, зачем на видеокарте класса FX 5600 256 Mb памяти, когда зачастую разницы в производительности нет между 64 Mb и 128 Mb платами (для GeForce FX 5600, правда, неактуально), но, тем не менее, лишней она не будет, если цена не будет из-за этого кусаться =).


Hynix 3.6ns

Чипы памяти производства Hynix (HY5DU561622CT-36) размещены в 8 микросхемах на лицевой и оборотной сторонах печатной платы в обычной (TSOP) упаковке и имеют время выборки 3.6 нс, что соответствует примерной частоте работы 275 MHz (550 MHz), но память функционирует на (!) пониженной частоте 250 MHz (500 MHz). Мы заостряем ваше внимание на том, что память работает на пониженной частоте 250 MHz (500 MHz), хотя по спецификациям NVIDIA для чипа GeForce FX 5600 частота памяти должна быть равна 275 MHz (550 MHz). Нам не очень понятно, какими соображениями руководствовались в MSI, намеренно занижая частоту памяти, если,во-первых, первые поставки этих видеокарт имели стандартные положенные спецификацией NVIDIA частоты как памяти, так и графического чипа, а во-вторых,время выборки памяти запросто позволяет использовать положенные частоты (мы бы поняли политику MSI, если бы она сэкономила на памяти и установила более медленные модули памяти на карту, но здесь мы этого ,слава Богу,не видим). Или подобную "игру частот" можно расценивать как вежливое приглашение заняться разгоном самостоятельно =)? Графический чип работает на положенной по спецификациям частоте 325 MHz. Карта имеет раздельные частоты для работы в 2D и в 3D. В 2D ядро/память работают соответственно на частотах 270MHz / 500 MHz, а в 3D на уже упомянутых 325 MHz / 500 MHz для чипа / памяти соответственно.


Охлаждение графического чипа и чипов памяти осуществляется весьма продвинутой системой охлаждения, которую для плат, построенных на NVIDIA GeForce FX 5600, применяет, пожалуй, только MSI. Чипы памяти прикрыты массивным радиатором с лицевой стороны PCB, а также медной пластиной с оборотной стороны печатной платы, что создаёт для чипов памяти самые благоприятные условия. Графический же чип обдувается кулером, который установлен не прямо над чипом GeForce FX 5600, а немного сбоку от него, чтобы обдувать чип потоком воздуха, который также идёт на обдув радиаторов, прикрывающих чипы памяти с лицевой стороны PCB. Система охлаждения более чем эффективная для видеокарты такого класса, как NVIDIA GeForce FX 5600.


MSI FX5600 VTD128 (NVIDIA GeForce FX 5600 128 Mb)

Комплект поставки:

В очень красочном боксе с рельефными изображениями удалось обнаружить более чем внушительный комплект поставки:


  • Непосредственно саму плату;
  • Переходник-разветвлитель для VIVO;
  • Переходник DVI-to-D-Sub;
  • Подробнейшее руководство пользователя на английском языке;
  • 5 игровых CD в оригинальной упаковке (The Elder Scrolls: Morrowind, Ghost Recon, Duke Nuken: Manhattan Project, Games Collection CD: The Sum of All Fears, IL-2 Sturmovik, Serious Sam: The Second Encounter, Rally Trophy, Beam Breakers, Zax: The Alien Hunter, Oni);
  • 6 CD с драйверами и софтом, включая собственные оригинальные разработки MSI;
  • Рельефная наклеечка "MSI".

MSI FX5600 VTD128

Комплект поставки производит самое приятное впечатление. Компании NVIDIA вообще грех жаловаться на бедность комплекта поставки своих партнёров, а MSI в этом плане даже перевыполняет план, что не может не радовать.

Дизайн и компоновка платы

Плата MSI FX5600 VTD128 полностью копирует референс-дизайн NVIDIA GeForce FX 5600. Поэтому рассматривать какие-либо конструкторские инновации не представляется возможным из-за отсутствия таковых, но минусом платы мы это вовсе не считаем. Собственный дизайн PCB - дело хлопотное и в большинстве случаев ненужное.


MSI FX5600 VTD128

MSI FX5600 VTD128

Карта имеет на борту 128 Mb DDR памяти с шиной передачи данных в 128 бит, интерфейс AGP 2x/4x/8x и стандартный набор выходов: 1 аналоговый, 1 цифровой и 1 VIVO порт.


Функции видео-кодера для реализации возможностей VIVO выполняет уже привычный нам энкодер фирмы Philips - SAA7114H.


Samsung 3.6ns

Чипы памяти производства Samsung (K4D261638E-TC36) размещены в 8 микросхемах на лицевой и оборотной сторонах печатной платы в обычной (TSOP) упаковке и имеют время выборки 3.6 нс, что соответствует примерной частоте работы 275 MHz (550 MHz), на которой память и функционирует. Графический чип работает на положенной по спецификациям частоте 325 MHz. Карта имеет раздельные частоты для работы в 2D и в 3D. В 2D ядро/память работают соответственно на частотах 270MHz / 550 MHz, а в 3D на уже упомянутых 325 MHz / 550 MHz для чипа / памяти соответственно.


Охлаждение на плате вполне стандартное. Для чипов памяти его не предусмотрено, а графический чип охлаждается средних размеров вентилятором, расположенным прямо над графическим чипом, который прикрывает неплохой радиатор.


Тестирование

Тестовый стенд:


Материнская плата: JetWay S446 (SiS 645)
Процессор: P4 Northwood 1.6A@2.13A Ghz (133x16)
Память: 256 MB Hynix PC2100 DDR SDRAM (CL=2)
Винчестер: Maxtor Diamond Plus 8 40 Gb
Видеокарты: • MSI FX 5600 VTD256 (NVIDIA GeForce FX 5600 256 Mb)
• MSI FX5600 VTD128 (NVIDIA GeForce FX 5600 128 Mb)
OS Microsoft Windows XP SP1 ENG, DirectX 9.0b
Драйвер: ForceWare 52.16
Catalyst 3.9

Все "красивости" в операционной системе убирались, система настраивалась на максимальное быстродействие.

Vsync принудительно отключался через драйвера как в OpenGL, так и в Direct3D-приложениях. Технология сжатия текстур S3TC также отключалась.

Тестовые программы:

  • 3DMark2003 v330
  • Unreal Tournament 2003 (Direct3D, Hardware T&L, вершинные шейдеры, Dot3, cube texturing. Использовалось демо "Antalus Flubu");
  • Return to Castle Wolfenstein v1.0 (OpenGL, мультитекстурирование. Настройка качества изображения на максимальном уровне. Использовалось Demo Checkpoint);
  • AquaMark 3 (DirectX 9.0, Vertex Shaders 1.1/1.4/2.0, Pixel Shaders 1.1/1.4/2.0, Hardware T&L, режим AquaMark3 Triscore);
  • Unreal II: The Awakening (Direct3D, вершинные шейдеры, Hardware T&L, Dot3, cube texturing, качество, предлагаемое программой BenchemAll).
    Call of Duty 1.1 (OpenGL, мультитекстурирование. Настройка качества изображения на максимальном уровне. Использовалась одна из собственных записанных демо-записей "3Dnews002" (облёт уровня mp_rocket)).


Разгон

Видеокарты разгонялись при помощи утилиты RivaTuner. Стабильность работы при разгоне проверялась при помощи бенчмарков Future Mark 3DMark2003 v330 и MadOnion 3DMark2001SE. В первом прокручивалась третья игровая сцена Trolls' Lair в "зацикленном" режиме для "быстрого" выявления разгонного потенциала плат. После нахождения критических частот три раза прокручивался тест 3DMark2001SE. Если на мониторе появлялись искажения ("выбитые" пиксели, полосы, линии и т.д.), то частоту памяти понижали на несколько мегагерц. Если же компьютер зависал, то понижали частоту графического чипа. Если тесты прокручивались успешно, то разгон считался успешным. В качестве дополнительного охлаждения использовался обычный 8х8 см вентилятор, обдувающий прежде всего чипы памяти видеокарты.

Итак, видеокарты удалось разогнать до следующих частот:

Карта Ядро/память Max
MSI FX 5600 VTD256 390 MHz / 600 MHz
MSI FX5600 VTD128 410 MHz / 640 MHz

Для MSI FX 5600 VTD256 разгон находится на уровне. Хотя, скажем честно, от такой эффективной системы охлаждения, которая установлена на MSI FX 5600 VTD256, мы ожидали чуть большего =). Нужно отметить, что частотный разгонный потенциал графических чипов NVIDIA GeForce FX 5600 находится где-то в районе 400 MHz и все платы, побывавшие у нас на тестировании, не показывали результатов далеко выходящих за 400 MHz. Ну а для относительно медленной 3.6 нс памяти частота 600 MHz - это где-то даже достижение (но не забываем про то, что мы использовали дополнительное охлаждение), хотя для отдельных партий чипов с временем выборки 3.6 нс такие частоты далеко не предел.

А вот MSI FX5600 VTD128 несказанно порадовала своим разгонным потенциалом. Цифры, полученные на MSI FX5600 VTD128, смело можно называть рекордом, так как до этого планку лидерства из всех плат на NVIDIA GeForce FX 5600, побывавших у нас на тестировании, в плане разгона держала плата ASUS V9560, которая, напомним, смогла разогнаться до частот 410 MHz / 625 MHz для ядра / памяти соответственно. А ведь модель MSI FX5600 VTD128 и не рассчитана специально на оверклокинг, что ещё раз подтверждает утверждение о том, что разгон - штука достаточно непредсказуемая.

Ну и в заключение я приведу достаточно распространённую "отмазку" о том, что разгон не является обязательной характеристикой видеокарты, и автор данного материала не несёт никакой ответственности за вышедшее из строя оборудование пользователей после произведённых над ним описанных выше действий.


Результаты тестирования

Платы тестировались в двух режимах: в номинальном и в разогнанном, чтобы читатель смог наглядно увидеть и оценить прирост производительности от разгона той или иной платы. Также мы приводим некоторые тесты платы ASUS V9560/TD для сравнения конкурентов одного ценового диапазона на одном и том же чипе.


Синтетические тесты

По традиции начнём с синтетических тестов.


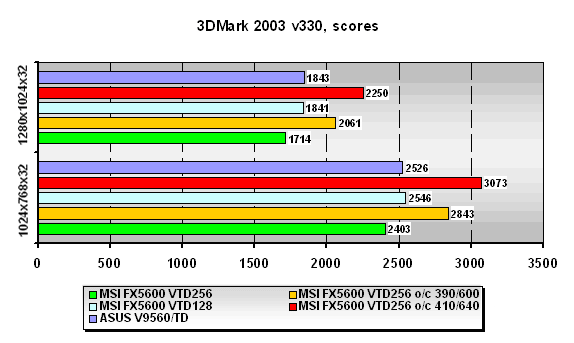

Как и ожидалось, платы MSI FX5600 VTD256 и MSI VTD128 не показывают одинаково уровня производительности из-за небольшого различия в клокинге по памяти (напомним, что у новейшей ревизии платы MSI FX5600 VTD256 понижена на 25 MHz (50 MHz), в то время как у первых карт MSI всё укладывалось в спецификации NVIDIA). Отставание MSI VTD256 хоть и небольшое, но есть. Также интересно отметить преодоление трёхтысячного рубежа "попугаев образца 2003 года" платой MSI FX5600 VTD128 в разрешении 1024х768, показавшей отличные результаты разгона как чипа, так и памяти.


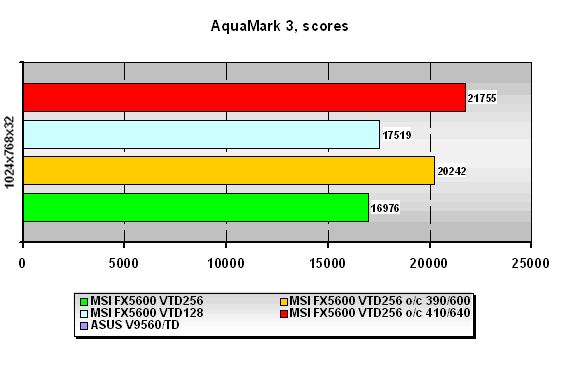

Расклад сил абсолютно идентичен тому, что мы могли видеть в тесте 3DMark2003.


Реальные игровые приложения

Но от синтетических приложений переходим к рассмотрению производительности плат в реальных игровых приложениях.

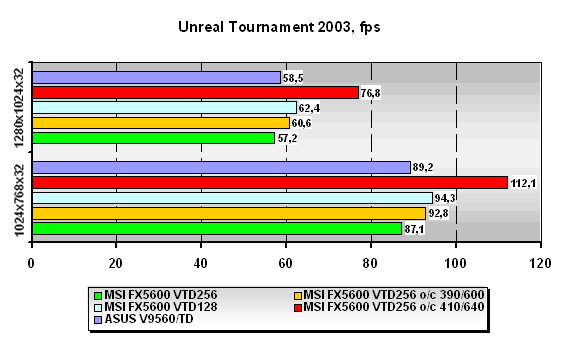

В Unreal Tournament 2003 расстановка сил примерно та же, за исключением нескольких особенностей. Во-первых, плата ASUS V9560/TD показывает существенно более низкий уровень производительности в сравнении с MSI FX5600 VTD128, что обусловлено использованием вкупе с MSI FX5600 VTD128 новых драйверов ForceWare 52.16 с переработанным компилятором пиксельных и вершинных программ, в то время как плата ASUS тестировалась совместно с Detonator 45.23.

Также хотим отметить то, что плата MSI FX5600 VTD256 смогла только приблизиться с результатам номинала MSI FX5600 VTD128 в разогнанном режиме, что для платы такого класса, как MSI FX 5600 просто непростительно, но здесь также стоит учитывать специфику теста Unreal Tournament 2003, который к разгону не всегда хорошо чувствителен.


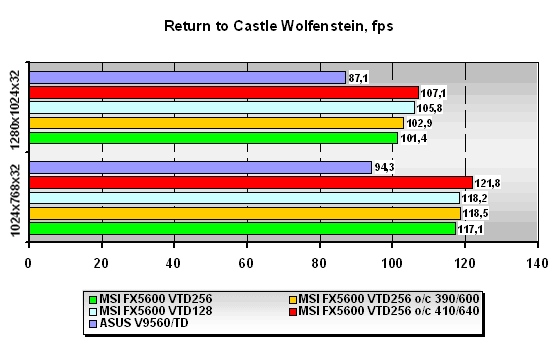

Картина схожая со всеми предыдущими тестами. Стоит отметить, что разница между MSI FX5600 VTD256 и MSI FX5600 VTD128 весьма несущественна.

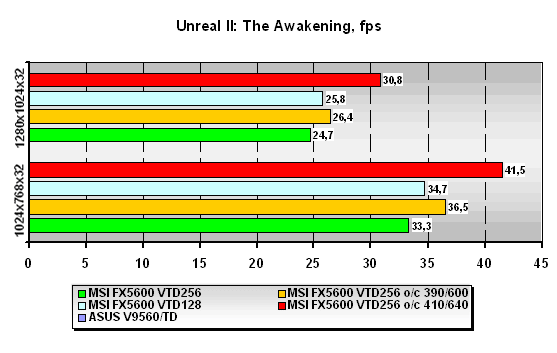

Абсолютно та же картина, что и в Unreal Tournament 2003, включая нюансы новых драйверов ForceWare 52.16 и неразберихи с клокингом по памяти у MSI FX5600 VTD256.

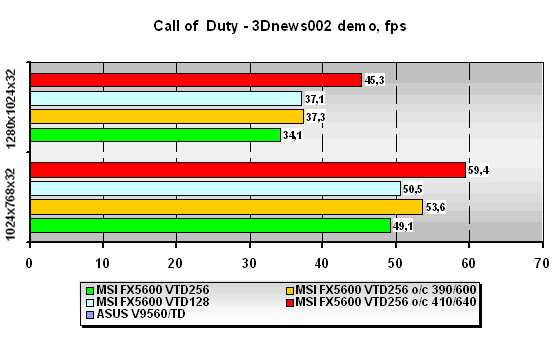

Та же картина, что и в предыдущих тестах.

Выводы

Касательно продукции компании MSI в целом мы можем дать только положительные отзывы. Наконец-то, нам показали как МОЖНО и как НУЖНО преподносить свой продукт на рынке. Да, для российского рынка куча дисков с лицензионными играми и программами - это не совсем то, что нужно. Пиратство процветает, и с этим ничего не поделают ещё достаточно долго. Но. помимо этого, весь комплект поставки и антураж упаковки "N-BOX" лично автора данного материала весьма впечатлил. Стоит ли переплачивать за это конечному пользователю? Это уже решать ему самому. О плюсах и минусах каждой из протестированных карт далее.

MSI FX VTD256

У MSI получился на редкость замечательный продукт на базе NVIDIA GeForce FX 5600. Прежде всего мы не можем не удержаться, чтобы ещё раз не напомнить про замечательнейший комплект поставки у протестированной платы. Новая концепция компании по продвижению retail-поставок в виде так называемых "N-Box" нам очень понравилась. Партнёры NVIDIA и без того всегда комплектовали свои продукты более чем хорошо (камешек в огород ATI =), но MSI в этом плане смогла обойти в этом вопросе даже такого матёрого игрока на рынке видеокарт, как ASUS. Сама же плата с фирменной системой охлаждения также оставила только приятные впечатления - разгонный потенциал, который и обеспечивается продвинутой системой охлаждения и комплектацией 3.6 нс памятью, на приличном уровне, что должно порадовать оверклокеров. Но тут мы не можем не удержаться от того, чтобы не пожурить MSI за пониженный клокинг по памяти у протестированной модели, хотя у младшей модели семейства FX5600 - MSI FX5600 VTD128 с этим всё в порядке. Весьма досадное упущение. К сожалению, проверить - беда это всех партий карт от MSI на базе NVIDIA GeForce FX 5600 или только одной конкретной не представляется возможным, поэтому вопрос остаётся открытым. Качество изготовления платы на традиционно высоком для MSI уровне.

MSI FX5600 VTD128

Плата MSI FX5600 VTD128 предназначена прежде всего для тех, кто не гонится за продвинутым вариантом той или иной платы, а кому просто нужна видеокарта на NVIDIA GeForce FX 5600 с отменным качеством изготовления и богатым (а комплект поставки у MSI FX5600 VTD128 очень богатый, хотя, конечно, до своего собрата с "N-BOX" не дотягивает) комплектом поставки, особенно по части программного обеспечения. Что касается разгонного потенциала у протестированного экземпляра, то он находится на рекордной для FX 5600 плат отметке.

Карты предоставлены компанией "ГРИНЛАЙН КОМПЬЮТЕР".

Дополнительные материалы:

FX 5600Ultra против Radeon 9600Pro
ForceWare 52.16: NVIDIA наносит ответный удар
VGA Roundup Q3`2003
