Видеокарты

Sapphire Radeon HD 4730 – младший брат когда-то старшего ускорителя

⇣ Содержание
Недавний победоносный марш AMD Radeon HD 4770 был несколько омрачен отсутствием у продавцов достаточного складского запаса этих видеокарт. Дефицит вызван наличием ряда технологических проблем при производстве 40-нм чипов RV740 на мощностях компании TSMC. В результате, карт на всех не хватает, а продавцы поднимают цены. Пока подрядчик решает свои производственные проблемы, AMD необходимо вывести на поле замену, дабы не потерять долю самого лакомого куска рынка. И вот, перед нами очередная бюджетная новинка от AMD с рекомендуемой розничной стоимостью в $79. Встречаем - Sapphire Radeon HD 4730. Прежде всего, давайте ознакомимся с техническими характеристиками новинки:
  HD 4670 HD 4730 HD 4830 HD 4770 HD 4850 HD 4870
Кол-во потоковых процессоров 320 640 640 640 800 800
Блоков ROP 8 8 16 16 16 16
Кодовое имя GPU RV730 RV770 RV770 RV740 RV770 RV770
Кол-во транзисторов, млн. 512 956 956 826 956 956
Объем памяти, Мб 512 512 512 512 512 512
Разрядность памяти, бит 128 128 256 128 256 256
Частота ядра, МГц 750 750 575 750 625 750
Частота памяти, МГц 1000 900 900 800 993 900
Средняя цена по данным Маркет.3DNews, рублей Нет данных Нет данных 3200 Нет данных Нет данных Нет данных Нет данных
Итак, видеокарта AMD Radeon HD 4730 построена на базе несколько "урезанного" ядра RV770, которое, в данном случае, содержит 640 потоковых процессоров и восемь блоков растеризации, в то время как полноценное ядро RV770 содержит 800 потоковых процессоров и 16 блоков ROP. Кроме того, модификации подверглась и подсистема памяти видеокарты. Узкая, по современным меркам, 128-битная шина памяти, тем не менее, обладает достаточной ПСП, благодаря использованию видеопамяти стандарта GDDR-5. В нашу тестовую лабораторию попал серийный образец видеокарты Sapphire Radeon HD 4730. Давайте познакомимся с ускорителем поближе:
 Коробка Sapphire Radeon HD 4730. 3D-вид
 Коробка Sapphire Radeon HD 4730. Вид сзади
Небольшая коробка вертикального типа оформлена в стандартной для AMD цветовой гамме. Лицевая часть упаковки изобилует техническими данными о возможностях новинки:
  • память стандарта GDDR-5;
  • 640 потоковых процессоров;
  • выход HDMI с возможностью передачи семиканального звука;
  • поддержка вычислений силами GPU при помощи технологии ATI Stream;
  • поддержка физических расчетов в играх.
Среди всех особенностей неподдельный интерес вызвала надпись "Game Physics processing capability" (поддержка физических расчетов в играх). Но, к сожалению, так и не удалось выяснить, каким именно образом осуществляется эта поддержка и в каких приложениях ее можно увидеть.

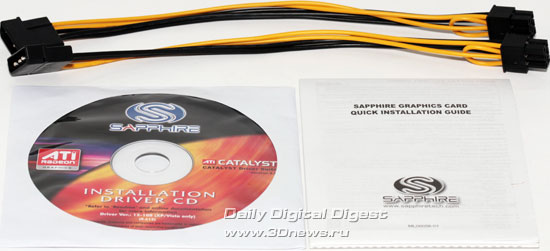

 Комплектация Sapphire Radeon HD 4730
Комплектация Sapphire Radeon HD 4730 содержит только необходимый минимум компонентов:
  • диск с драйверами;
  • краткая инструкция по установке;
  • два переходника питания с Molex на PCI-Ex.

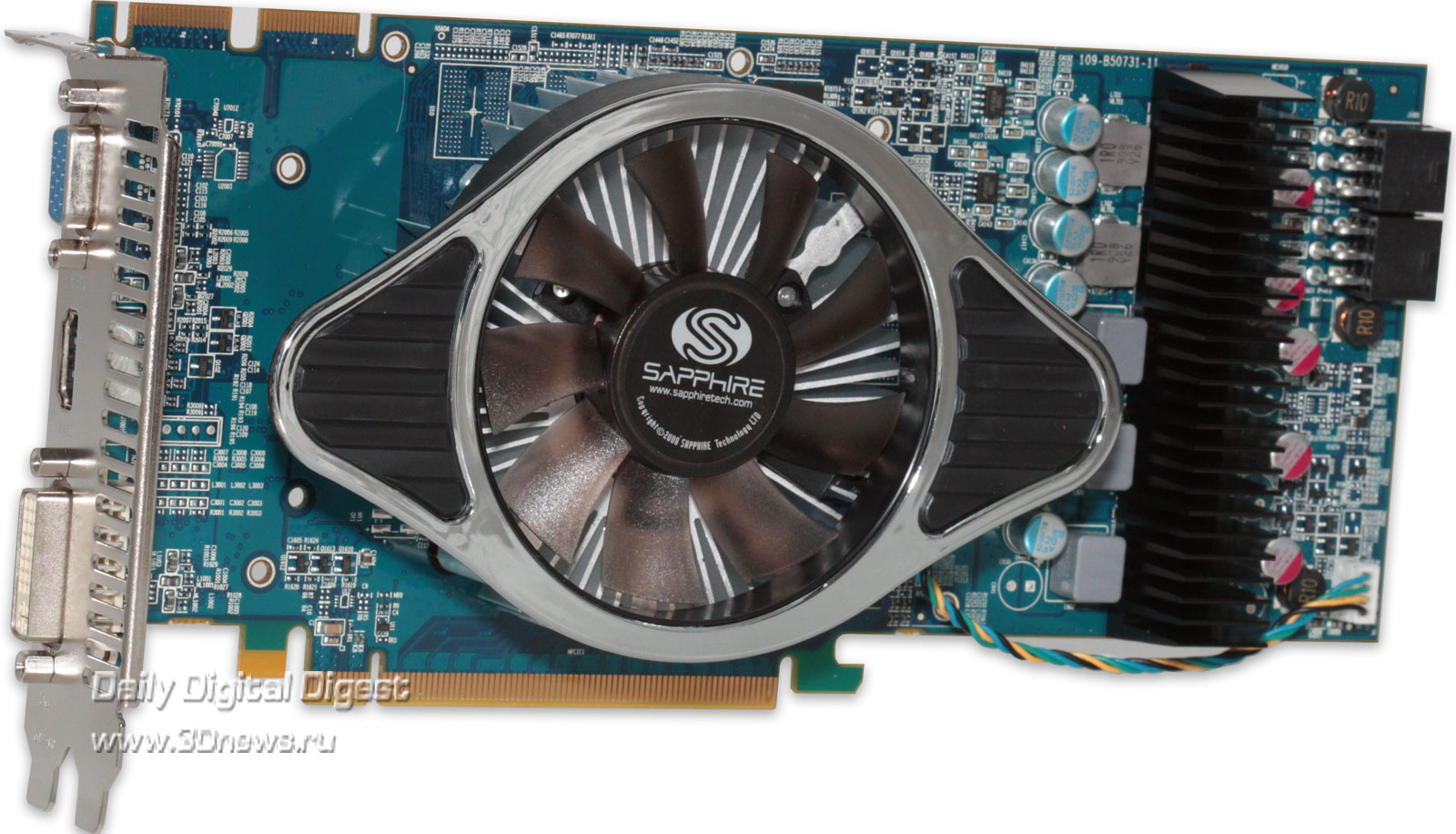

 Видеокарта Sapphire Radeon HD 4730 - перспектива
В качестве основы для Sapphire Radeon HD 4730 была взята PCB от Sapphire Radeon HD 4870 Vapor-X и слегка модифицирована, поскольку Radeon HD 4730 является значительно упрощенной версией HD 4870. В итоге, на плате отсутствует часть чипов памяти и система охлаждения заметно проще, чем у Vapor-X.

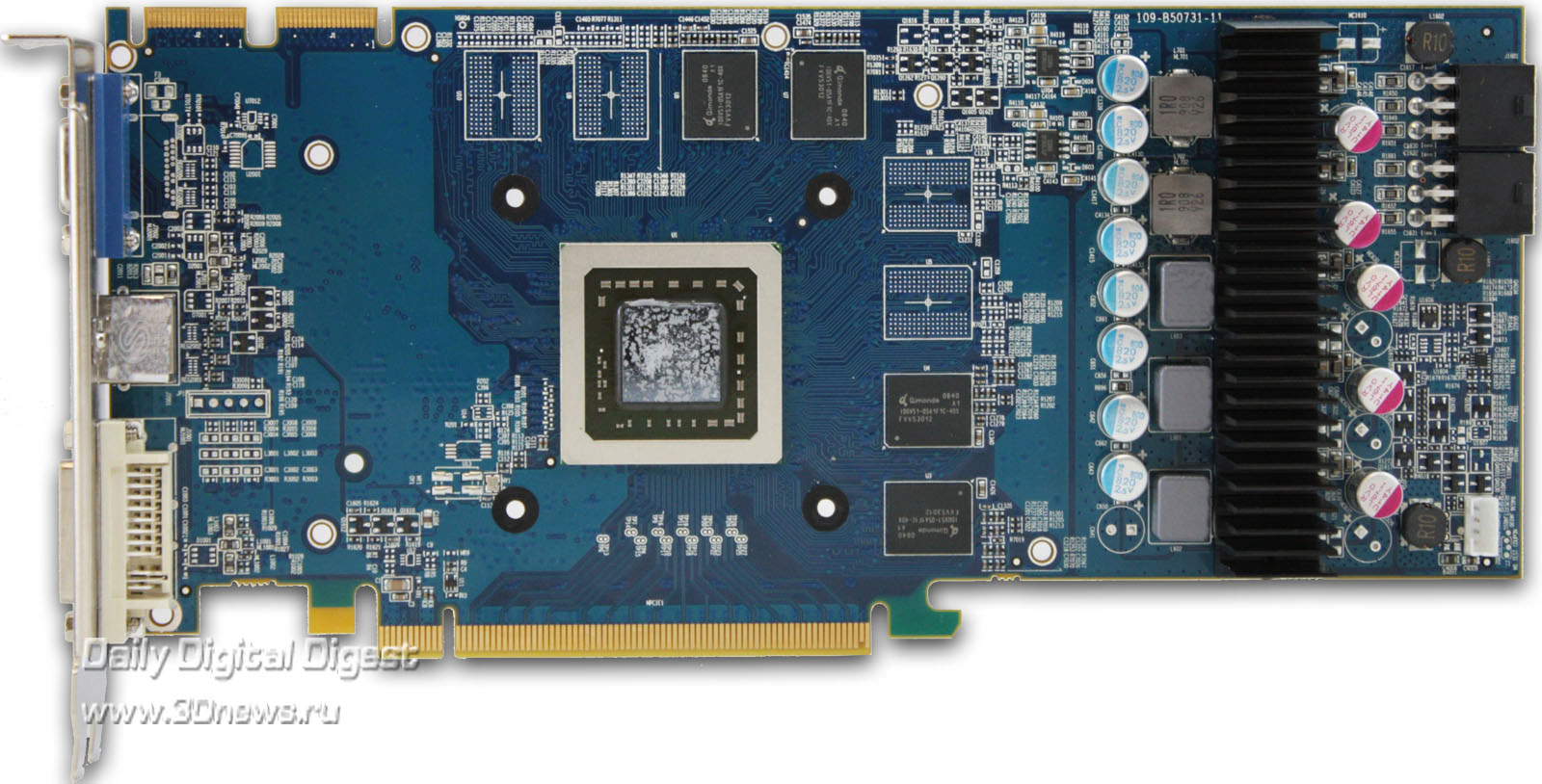

 Видеокарта Sapphire Radeon HD 4730 без системы охлаждения

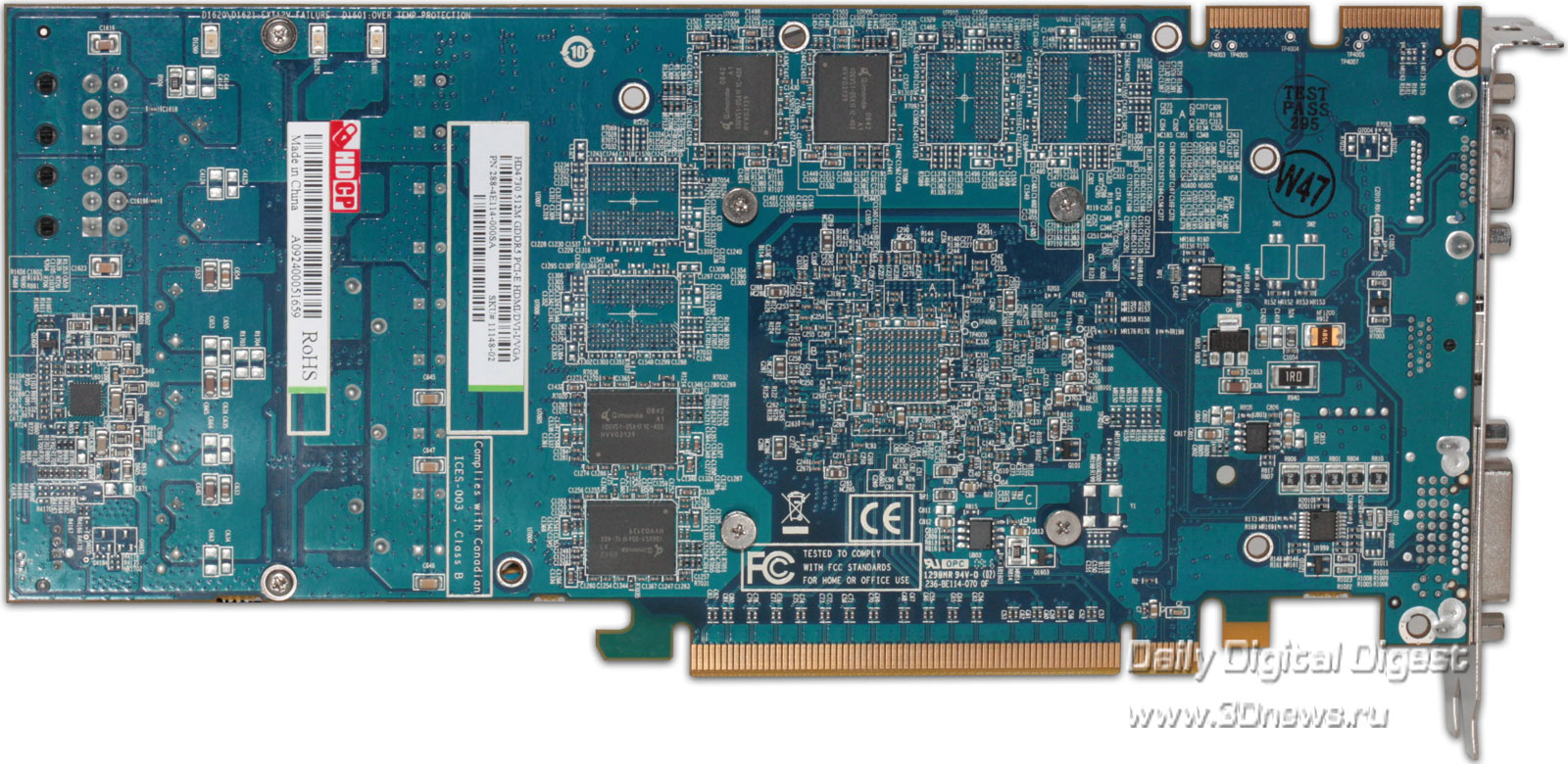

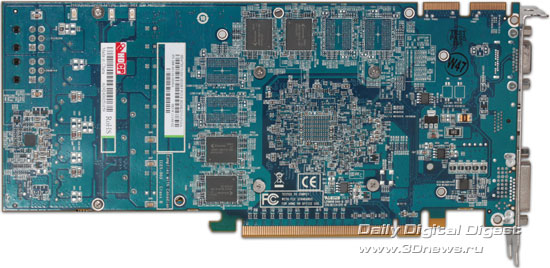

 Видеокарта Sapphire Radeon HD 4730 вид сзади

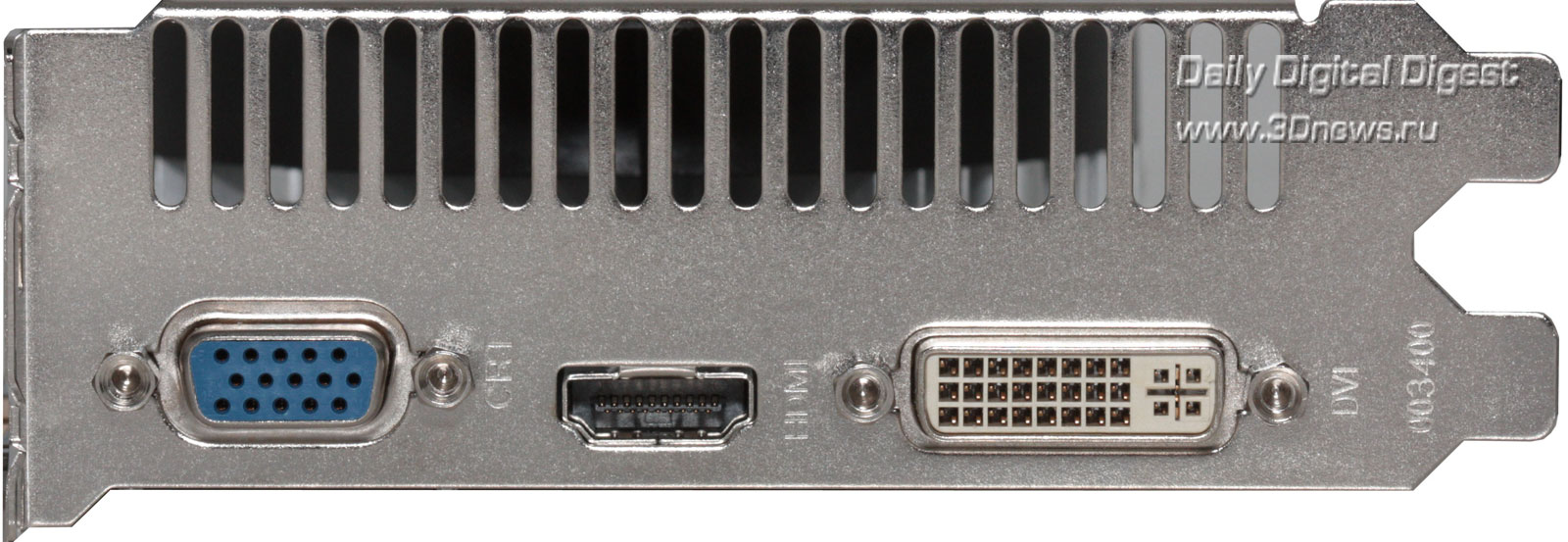

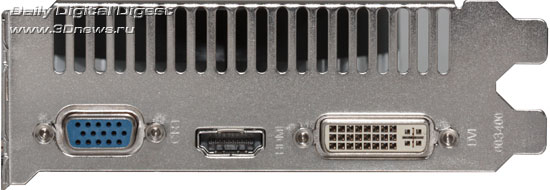

 Панель вывода Sapphire Radeon HD 4730
На панели вывода располагаются все необходимые разъемы: DVI, HDMI и D-SUB. Такое изобилие позволяет подключить любые устройства, будь это ЭЛТ-монитор или суперсовременная плазменная панель.

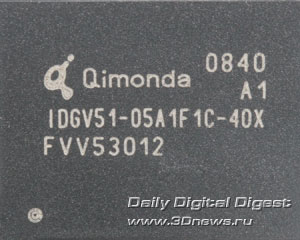

 Фотография памяти Qimonda GDDR-5 IDGV51-05A1F1C-40X
Память типа GDDR-5 произведена компанией Qimonda и имеет маркировку IDGV51-05A1F1C-40X. Время выборки составляет 1 нс, номинальная эффективная частота - 4 ГГц DDR.

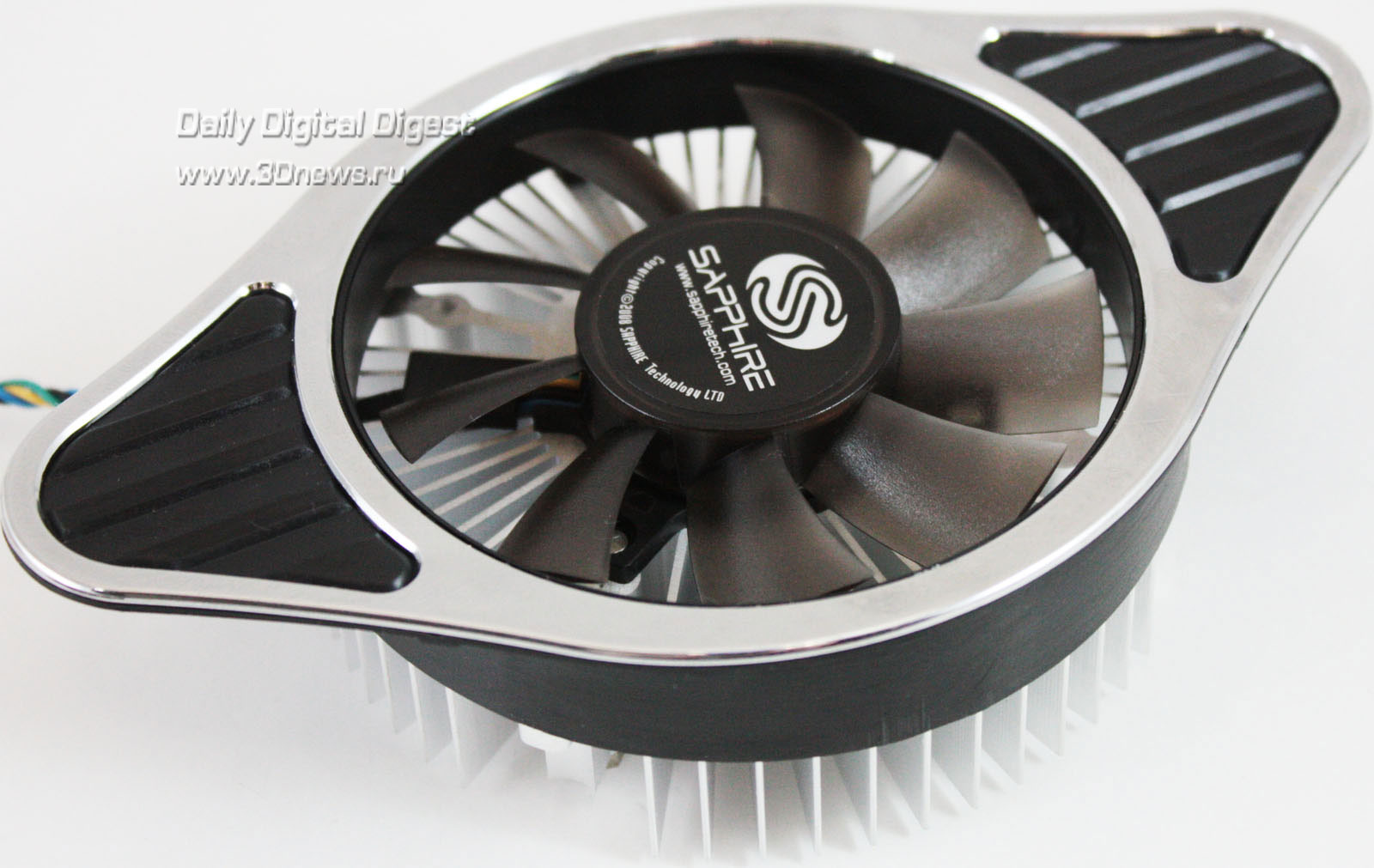

 Фотография системы охлажедния Sapphire Radeon HD 4730.Вид сверху

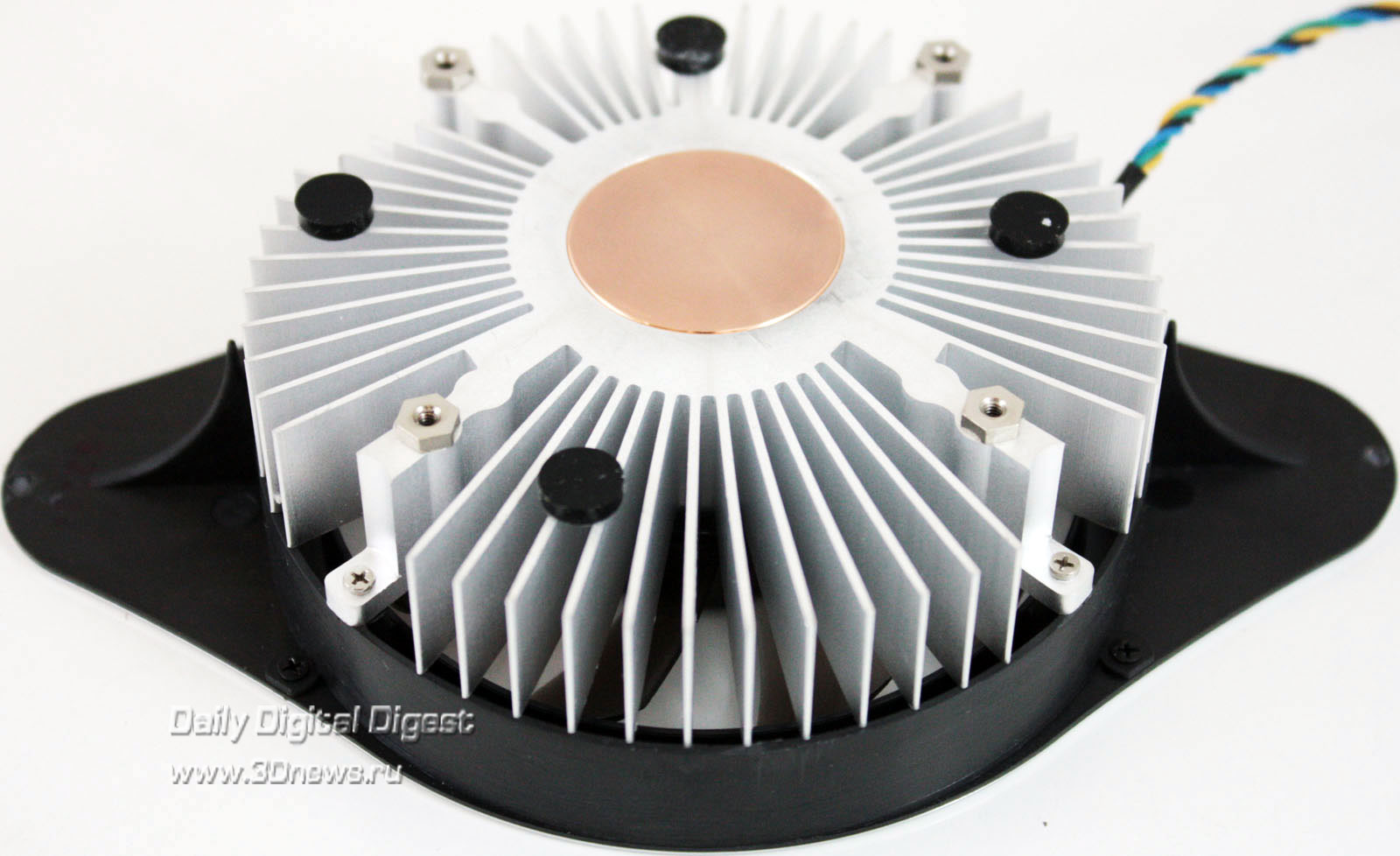

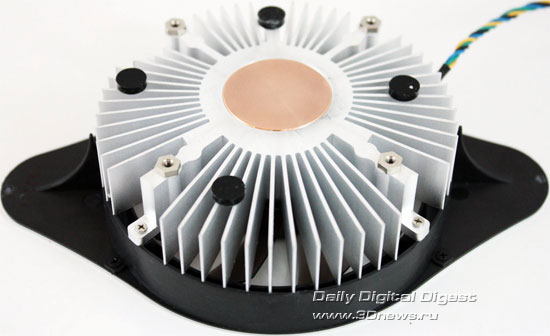

 Фотография системы охлажедния Sapphire Radeon HD 4730. Вид снизу
Система охлаждения не представляет собой ничего необычного. Медный сердечник распространяет тепло по алюминиевому радиатору, который, в свою очередь, продувается при помощи вентилятора. Мягкие прорезиненные накладки предотвращают перекосы при установке. После осмотра новинки пора переходить к оценке ее скоростных показателей.

Тестирование

В качестве тестового стенда использовалась следующая конфигурация:
Центральный процессор Intel Core i7 920 @ 4.0GHz (200x20)
Система охлаждения ProModz Cooled Silence Extreme Package
Материнская плата ASUS P6T Deluxe Palm OS Edition
Оперативная память DDR3 OCZ Platinum 3x2GB @ 1600MHz @ 7-7-7-24
Блок питания IKONIK Vulcan 1200Вт
Жесткий диск Samsung HD753LI
Корпус IKONIK RA 10X SIM
Операционная система Windows Vista Home Basic x64 SP1
Версия драйверов для карт NVIDIA/AMD ForceWare 186.18 WHQL /Catalyst 9.5
В качестве ориентиров производительности из стана AMD были выбраны следующие решения:
  • AMD Radeon HD 4770;
  • AMD Radeon HD 4850.
В качестве конкурента из лагеря NVIDIA мы выбрали видеокарту NVIDIA GeForce 9800GT, поскольку именно это решение продается по цене, аналогичной Sapphire Radeon HD 4730. Список тестовых пакетов и режимы тестирования:
Тестовый пакет
Режим тестирования
3DMark Vantage Perfomance, High, Extreme
CRYSIS версия 1.2.1 DX10 / VeryHigh /1280x1024, 1600x1200, 1920x1200 / 4xAA/16xAF
FarCry 2 Benchmark DX10 / VeryHigh /1280x1024, 1600x1200, 1920x1200 / 4xAA/16xAF
HAWX встроенный Benchmark DX9 / All High /1280x1024, 1600x1200, 1920x1200 / 4xAA/16xAF
Call of Juarez DirectX10 Benchmark DX10 / Max Detail /1280x1024, 1600x1200, 1920x1200 / 4xAA/16xAF
World in Conflict DX10 / все графические опции установлены вручную в режиме максимального качества /1280x1024, 1600x1200, 1920x1200 / 4xAA/16xAF
Unique Tropics DirectX10 Benchmark DX10 / High Detail /1280x1024,1600x1200,1920x1200 4xAA/16xAF
На момент написания материала единственным работающим инструментом для разгона Sapphire Radeon HD 4730 являлась утилита AMD OverDrive. Но, к сожалению, целесообразность ее использования для демонстрации частотного потенциала HD 4730 под большим сомнением. Предел увеличения частоты GPU, допустимый в AMD OverDrive, невелик - 8-10% от номинала, соответственно, прирост производительности будет находиться в этих же пределах. Поэтому мы решили не включать в обзор показатели производительности разогнанной видеокарты Sapphire Radeon HD 4730.

Замеры температуры

Для начала, давайте оценим температуры, до которых прогревается GPU в разных режимах. Сравним эти показатели с температурой ядра AMD Radeon HD 4770 Media и Retail Edition.
Температура GPU Sapphire Radeon HD 4730. Рабочий стол.
Температура GPU Sapphire Radeon HD 4730. Игры.
Температура GPU Sapphire Radeon HD 4730. Максимальная нагрузка. FurMark.
Ну что же, вполне ожидаемые результаты. Чип RV770, выполненный по старому технологическому процессу, пусть даже и с некоторыми отключенными функциональными блоками, прогревается довольно существенно.

Результаты тестирования

Результаты 3Dmark Vantage, вне зависимости от режима тестирования, говорят о довольно значительном отставании Sapphire Radeon HD 4730 от эталонной карты AMD Radeon HD 4770, которая, в свою очередь, показывает результаты, схожие с AMD Radeon HD 4850. Впрочем, так и должно быть, ведь даже порядковый номер модели Sapphire Radeon HD 4730 четко указывает на место этой видеокарты в иерархии решений AMD.
Тестовый пакет Unique Tropics вторит своему синтетическому коллеге и демонстрирует отставание Sapphire HD 4730 от собрата AMD Radeon HD 4770 на величину порядка 12-15%. При этом Sapphire Radeon HD 4730 уверенно сражается со своим оппонентом производства NVIDIA - GeForce 9800GT. Оценка производительности при помощи синтетических приложений показала, что Sapphire Radeon HD 4730 отстает от эталонной видеокарты AMD Radeon HD 4770 примерно на 10-15%, но при этом уверенно держит удар со стороны NVIDIA GeForce 9800GT. Посмотрим, какие же вести с полей принесут нам реальные игровые приложения.
Как видно на графиках, видеокарты AMD выстроились в иерархическом порядке, согласно номеру модели. Во главе, как и положено, AMD Radeon HD 4850, затем HD 4770 и замыкает цепочку Sapphire Radeon HD 4730. Вот только разрыв между участниками не впечатляет, с точки зрения игрового комфорта, все выглядят примерно одинаково. Сравнивая видеокарту Sapphire HD 4730 с NVIDIA GeForce 9800GT, отметим, что небольшое преимущество все же на стороне AMD.
Движок WIC более четко очерчивает границы производительности между тестовыми видеокартами. Здесь GeForce 9800GT воспарял духом и "наказал" Sapphire Radeon HD 4730.
В разрешении 1280x1024 и 1600x1200 Sapphire Radeon HD 4730 заметно отстал от своих собратьев, как по среднему, так и по минимальному значению fps, а вот в разрешении 1920x1200 разница в результатах уже не такая большая.
И вновь видеокарта NVIDIA GeForce 9800GT воспряла духом и обошла Sapphire Radeon HD 4730 во всех разрешениях. Аналогичная ситуация наблюдается в стане AMD. И Radeon HD 4770, и Radeon HD 4850 обошли Radeon HD 4730, причем на довольно значительную величину. Судя по всему, движок HAWX чутко реагирует на "потерю" значительной части вычислительных блоков RV770.
В Call of Juarez HD 4730 показывает результаты, схожие с результатами старших собратьев. Разницы между HD 4730 и HD 4770 по минимальному показателю fps практически нет, и только средние значения счетчика кадров дают понять, что AMD Radeon HD 4770 немного быстрее. Как говорится - "от простого к сложному". Переходим к тестированию в режиме повышенного качества. Активируем анизотропную фильтрацию и полноэкранное сглаживание.
После активации сглаживания и фильтрации Sapphire Radeon HD 4730 почти догнал HD 4770 в разрешении 1280x1024, однако с ростом разрешения разница становилась все больше. NVIDIA GeForce 9800GT не преподнес сюрпризов, в разрешении 1920x1200 этот ускоритель отстал от Sapphire Radeon HD 4730 почти в два раза.
Первые два режима тестирования не выявили принципиальной разницы с аналогичными тестами без фильтрации и сглаживания, а вот в разрешении 1920x1200 видеокарта HD 4730 преподнесла сюрприз, "обскакав" по минимальному значению fps AMD Radeon HD 4770. Судя по всему, свою роль сыграла более высокая частота памяти, которая у Sapphire Radeon HD 4730 выше на 400 эффективных МГц.
В режиме повышенного качества разница в результатах между Sapphire Radeon HD 4730 и AMD Radeon HD 4770 растаяла. Обе видеокарты практически равны по производительности.
Анизотропная фильтрация и полноэкранное сглаживание вкупе с максимальной детализацией и высоким разрешением создают серьезную нагрузку на подсистему памяти видеокарты. Именно поэтому разница между Sapphire Radeon HD 4730 и AMD Radeon HD 4770 в сверхвысоких разрешениях заметно сократилась, ведь тактовая частота памяти у HD 4730 выше, чем у HD 4770.
По результатам тестирования HAWX видно, что с ростом разрешения ускоритель GeForce 9800GT "уронил" знамя первенства, которое тут же подхватил Radeon HD 4730 от Sapphire, хотя это не так принципиально, поскольку играть в таком режиме вряд ли будет комфортно.
Немного странным выглядит результат Sapphire HD 4770 в разрешении 1280x1024, который оказался даже лучше результата Radeon HD 4850. С ростом разрешения ситуация меняется, и Sapphire Radeon HD 4730 уже занимает положенное ему место - слегка позади HD 4770.

Выводы

C точки зрения производительности, ускоритель Sapphire Radeon HD 4730 сюрпризов не преподнес. Новинка отстает от AMD Radeon HD 4770 примерно на 8-12%, при этом с доступностью и ценой дела у Sapphire HD 4730 явно лучше. Сравнивая NVIDIA GeForce 9800GT и Sapphire HD 4730, можно сказать, что соперник для калифорнийца вышел вполне достойный.
