В предыдущих статьях этого короткого цикла уже говорилось о возможных проблемах, с которыми придётся столкнуться читателям при подключении компьютера к телевизору. Так же там говорилось про различные методы решения этих проблем. К сожалению, далеко не всё и далеко не всегда решается так просто как хотелось бы. В этой статье я расскажу о самом радикальном, на мой взгляд, методе решения большинства проблем возникающих при выводе картинки с компьютера на телевизор. Это Trust TeleViewer 1610RC. Так называется маленькая невзрачная коробочка, которая относится к классу устройств конвертирующих VGA изображение подаваемое видеокартой компьютера в сигнал понятный телевизору.

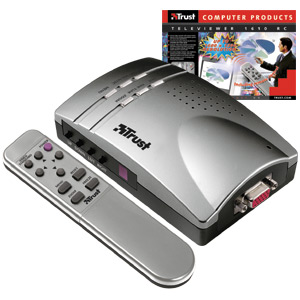

Ничем уникальным рассматриваемое устройство не является, и какими-либо выдающимися характеристиками не обладает. Это обычное, любительского класса устройство, имеющее достаточно много аналогов. Одним словом, это именно тот класс устройств, с чем придётся столкнуться большинству читателей желающих приобрести нечто подобное. Сухим языком цифр, характеристики TeleViewer 1610RC таковы:
Исходя из заявленных характеристик, всё выглядит весьма и весьма прилично, но как оно всё реализуется на самом деле? Попробуем разобраться. Во первых подключение и установка. Делается всё элементарно, в TeleViewer подсоединяется к компьютеру тем, что называется H-типа VGA кабелем. Это обычный сквозной кабель, который одним концом подключается к компьютеру в обычный VGA выход, а с другого конца у него точно такой же выход, к которому подключается монитор. Из самого переходника выходит ответвление, которое заканчивается обычной 15 контактной VGA фишкой, которая и подключается к TeleViewer. В общем, всё достаточно просто. Кроме этого, TeleViewer получает питание от компьютеру с помощью USB кабеля или переходника в PS/2, сделанного по тому же принципу что и VGA переходник, то есть с его помощью можно подключить TeleViewer, но останется возможность подключения обычного PS/2 устройства. При желании, можно использовать любой внешний блок питания, выдающий напряжение 5 VDC силой тока 500 mA (по утверждению производителя, это может понадобиться в том случае, если питание получаемое через USB или PS/2 порт плохого качества, и приводит к помехам на изображении. Но я в процессе испытаний этого устройства на разных компьютерах ни разу с таким не столкнулся).
Остаётся подключить TeleViewer к телевизору. Для этого устройство имеет практически все мыслимые разъёмы, и если к телевизор имеет хоть какой то видеовход, то подключение TeleViewer к нему не должно являться проблемой.
Как только всё подключено, включаем питание, и на телевизоре должна появиться картинка дублирующая изображение на мониторе. Если всё что вы увидите, это телевизионную таблицу из цветных вертикальных полос, это означает что сигнал подаваемый компьютером на TeleViewer не может быть им обработан. Происходит это, как правило, из за слишком высокого разрешения и refresh rate. Ведь не смотря на заявленные характеристики о поддержке разрешений вплоть до 1600х1200, возможности TeleViewer по обработке VGA сигнала не столь впечатляющие, как нам хотелось бы.
Поддерживаются следующие разрешения и частоты:
| 640х480 | от 60 до 120 Hz |
| 800x600 | от 56 до 100 Hz |
| 1024x768 | от 60 до 75 Hz |
| 1152x864 | от 60 до 75 Hz |
| 1280х960 | только 60 Hz |
| 1280x1024 | только 60 Hz |
| 1600x1200 | только 60 Hz |
| Глубина цвета во всех разрешениях – 24 бита. | |
Выбор не богат. И, учитывая, что та же картинка показывается на мониторе с теми же характеристиками, из всего богатства разрешений, при наличии нормального CRT монитора, реально использовать можно не больше чем 1024х768, а лучше вообще ограничиться 800х600. Ведь даже в этих разрешениях реально работать с изображением на телевизоре нельзя - разрешающей способности телевизора на вывод такой картинки уже не хватает, а при более высоких разрешениях нельзя комфортно работать уже и на мониторе. Каким качественным он ни был бы, но долго любоваться на картинку в разрешении 1280х1024 или 1600х1200 с частотой развертки в 60 герц, сможет далеко не каждый. Исключение составляют владельцы LCD мониторов, где проблема сочетания нормального refresh rate, высокого разрешения, и безопасной для глаз картинки не стоит так остро. Особняком в этом ряду стоят владельцы систем с возможностью использовать несколько мониторов одновременно, с индивидуальными разрешением и частотой развёртки для каждого из них.
Если сигнал подаваемый через VGA соответствеет всем ограничениям и может быть обработан TeleView то, как уже говорилось, мы видим на экране телевизора копию той картинки, которая показывается на мониторе. Причём всё по честному, если через VGA подаётся изображение с разрешением 1600х1200, то именно такую картинку растянутую на весь экран мы и видим на экране телевизора, никаких виртуальных десктопов, когда на полноразмерный экран смотрится через маленькое окошко, которое передвигается по экрану. Естественно, что прочитать что-либо на телевизоре при таком разрешении невозможно, но вряд ли это можно поставить в упрёк рассматриваемому устройству. Что касается качества картинки, то на этом я ещё остановлюсь поподробнее ниже.
Как только картинка на телевизоре, TeleViewer предоставляет определённые возможности по управлению картинкой. Как с пульта, так и с самого устройства. К слову, пульт дистанционного управления оказался на удивление нужной и полезной штукой применительно к именно к этому девайсу. Но, всё по порядку.
На самом верху расположена кнопка Power, которая будит TeleView из режима спячки, в который он переходит автоматически, после того как некоторое время отсутствует сигнал. Эта же кнопка, как легко догадаться, переводит устройство в режим спячки.
Следующая кнопка, Video Standard. Она дублирует кнопку PAL/NTSC расположенную сверху, на корпусе устройства. С помощью этих кнопок переключаются стандарты, в которых TeleView кодирует выходной сигнал. Поддерживаются следующие стандарты:
Главное различие PAL и NTSC в меньшем разрешении у NTSC и меньшей частоте развёртки у PAL. Внутри одного стандарта различные варианты различаются немного разным подходом к кодированию цвета. Для того что бы оценить, что именно наилучшим образом подходит для вашего телевизора, выведите на экран какую-либо картинку, и попереключайте режимы (благо, делается это удобно и быстро). Где цвета понравятся больше всего, тот стандарт и используйте.

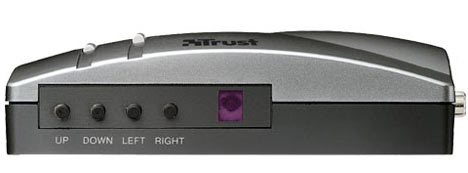

Следующее, что бросается в глаза, это четыре кнопки со стрелками. Делают они именно то, что от них ожидаешь, двигают изображение в любом направлении. Кроме них, для этого же служат и четыре кнопки с левой стороны устройства, рядом с ИК приёмником для пульта.
Править положение картинки требуется каждый раз, после изменения разрешения или частоты развёртки.
Ниже идёт блок из 4 кнопок.
Menu. Наверное, наиболее часто используемая кнопка. Её аналог можно найти и сверху на корпусе устройства. С её помощью на экран вызывается меню, которое управляет всеми функциями устройства.
Доступны следующие функции:
Кроме вышеперечисленного, на корпусе устройства имеется кнопка Save, которая сохраняет все настройки в маленькой микросхемке. Очень удобно, память энергонезависима.
Наиболее важный и интересный вопрос, который возникает при разговоре про любую железку, это как заявленные характеристики соответствуют реальности, и о каких подводных камнях умолчал производитель.
Итак, каково реальное качество вывода картинки? Конечно, здесь многое зависит от телевизора, который используется, но некоторые выводы о работе TeleView будут верны во всех случаях. ТелеView испытывался мной на пяти различных компьютерах, два больших настольных, один с видеокартой nVidia Geforce2GTS производства Creative, другой с ATI Radeon VE и на трех ноутбуках - Sony и Dell, с видеокартами ATI Rage Mobility, и IBM с SuperSavage/IXC. Подключалось всё это богатство к трем телевизорам, два Sharp на 15’ и на 21’, и Sony на 21’.
Первое, что можно отметить, это полное отсутствие всяких помех на экране телевизора, во всех испытанных вариантах. Что не может не радовать. Причём, на это не влияло использование кабелей, проверялось как со штатными кабелями всех видов, так и с самодельными переходником S-Video – RCA (описанным в прошлой статье), помех не было. Запишем жирный плюс.
Второе, что нас интересует, это разрешение картинки, которое получилось на телевизоре. Для объективной проверки разрешения, мной использовалась вот эта картинка:
Эта картинка предствляет собой тестовую таблицу с разрешением 1440х1086. Её требуется раскрыть на весь экран (что умеет большинство программ для просмотра картинок), и вывести на телевизор. После этого смотрим, рядом с какой цифрой полоски начнут сливаться в мутное серое пятно. Получаем реальное разрешение. Как вы уже знаете из предыдущих статей цикла, даже в идеальных условиях, любой телевизор в режиме PAL не может отобразить больше 768х576, поэтому даже теоретически, мы не сможем увидеть ничего лучше этого изображения (размер 178 килобайт). На практике, как вы понимаете, не будет и этого. Реальное разрешение, которое мы увидим, зависит от нескольких факторов, в основном от используемого телевизора и метода которым подключается TeleView к телевизору. Что чем и почему отличается, я рассказывал раньше, повторяться не буду.
Телевизоры использованные в тестах не являются верхом инженерной мысли, поэтому, вполне вероятно, что при использовании более качественной аппаратуры результаты были бы выше. Результаты даются для наилучшего телевизора, которым, в нашем случае, оказался Sharp 21’ Кроме этого, TeleView тщательно настраивался под телевизор, с использованием тестовой таблицы. Кстати, это помогло не только настроить картинку на наилучшее резкость, но и наилучшим образом выставить значения flicker фильтра. Поэтому я советую скачать и использовать эту картинку в качестве тестовой при настройке видеовыходов любых устройств, пригодится...
Композитный вход. Удалось добиться разрешения около 300, как с идущим в комплекте кабелем, так и с самодельным переходником S-Video – RCA. Я считаю это очень хорошим результатом, вряд ли стоит ожидать чего-нибудь много лучшего от композитного сигнала.
S-Video. Удалось получить картинку с разрешением около 400, как с кабелем идущем в комплекте, так и с кабелем приобретавшимся отдельно. Это тоже, по моему мнению, очень неплохой результат.
RGB. Использовался только идущий в комплекте кабель, удалось разглядеть картинку в районе 500. Результат не столь высок, как хотелось бы, но всё равно более чем приличный. Возможно, с более совершенным телевизором было бы больше.
Итого, за разрешающую способность картинки TeleView можно поставить второй плюс, хотя и не такой жирный, как первый.
Следующий фактор, который определяет качество картинки, это цветопередача. Вот здесь и начались проблемы. Касается это, прежде всего, S-Video и композитного выходов. На всех сочетаниях телевизоров и компьютеров, что я пробовал, изображение получалось несколько темноватым. То есть, мне не удалось получить ярко-белого цвета, он всегда был "серым". Настройками телевизора и самого TeleView эту ситуацию удавалось немного улучшить, и получить вполне приличные цвета, но до идеала им было далеко. На цветопередачу оказывал влияние и тот режим, в котором находился телевизор (какой вариант PAL или NTSC использовался), но даже лучший вариант не решал проблему полностью. Впрочем, не стоит думать, что всё выглядело как в подвале, напротив. Во время проигрывания фильмов DVD ни один из сторонних наблюдателей, которых я специально просил оценить качество цветопередачи, не высказал никаких претензий. На чистой белой поверхности, занимающей почти весь экран (новый документ в Word), из примерно десятка "испытуемых" серый оттенок без наводящих вопросов заметил только один. Но после того как я специально спрашивал, не кажется ли им что белый цвет несколько сероват, соглашались все. Так что проблема всё таки существует, хотя и не бросается в глаза. Итого, цветопередачу можно оценить как удовлетворительную, но не более того.

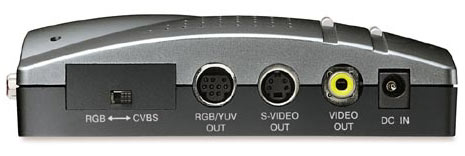

При использовании подключения по RGB, картина меняется в лучшую сторону. Для того что бы задействовать RGB выход, требуется переключить TeleView в этот режим, что делается соответствующим переключателем, расположенным рядом на правой стороне устройства, там же где и все выходы. Плохая новость состоит в том, что в RGB режиме не работают многие регулировки изображения, такие как изменение яркости, контраста, и насыщенности. Как на телевизоре, так и на TeleView. С телевизором всё понятно, там для таких настроек используется встроенный тюнер, который не задействован в случае с подключением через RGB. TeleView, судя по всему, использует сходный принцип, и для манипуляций изображением используется тот же блок, который отвечает за кодирование сигнала в PAL или NTSC, который так же не используется в RGB режиме. Что, кстати, заметно при переключении TeleView в различные видеорежимы. Хоть такое переключение и работает когда устройство находится в RGB режиме (о чём свидетельствуют надписи на экране), но переключение режимов не оказывает на изображение никакого эффекта. Единственное, при переключении с PAL на NTSC меняется разрешение (что и понятно), но на цвета это не влияет никоим образом. Таким образом, если ваш телевизор не может показывать NTSC в цвете, для RGB режима это не имеет никакого значения, изображение будет цветным! Единственным способом влиять на цвета в этом случае, это средствами самого телевизора. Далеко не все телевизоры умеют это делать, но иногда такие встречаются. Иногда название соответствующего пункта меню никак не напоминает о RGB, а меняет, к примеру, цвета и насыщенность OSD. В общем, изучите меню вашего телевизора, наблюдая за картинкой на экране, возможно вы найдёте нужное. Но, в любом случае, при работе TeleView через RGB, цвета получаются гораздо лучше, чем при использовании любого другого выхода. Однако, всё равно, идеал не достижим, могло бы быть и поярче. Хотя, именно в фильмах никаких недостатков не замечено. Итого, в RGB режиме цветопередача нормальная, хотя и не отличная. А если учесть, что только RGB режим позволяет достичь наибольшего разрешения, стоит озаботиться телевизором с SCART разъёмом, к которому можно подключаться в RGB режиме, если вы хотите вытянуть максимальное качество картинки, при работе с компьютером. Это, кстати, относится не только к работе с TeleView, но и к любому методу сопряжения телевизора и компьютера, RGB вне конкуренции!
Но вот, мы добились максимально качественной картинки, казалось бы вот оно, счастье, можно расслабиться, и спокойно попить пивка в своё удовольствие, наслаждаясь фильмом. Не торопитесь. Есть ещё одно препятствие, которое может встать между вами и получением удовольствия от просмотра по полной программе. Дело в том, что TeleView не умеет нормально переводить 60 или 75 герц, которые он обычно получает с VGA сигналом, в 50 герц, которые должны показываться на телевизоре в режиме PAL. Рассматриваемое устройство делает это самым грубым и примитивным способом, оно просто выкидывает "лишние" кадры (!). В результате вместо плавного течения фильма, мы видим регулярные затыки, с интервалом примерно полсекунды – секунду. Не стоит с этим мириться, причина нам ясна, значит ясно как с этим бороться. Всё что требуется, это привести в соответствие сигнал подаваемый VGA с тем, что потом передаётся на телевизор. Для 60 герц, единственным выходом является перевод телевизора в NTSC режим, для которых 60 герц родной режим. Несмотря на то, что речь идёт о 60 полукадрах, реальных кадров всего 30, но 60 кратно 30, поэтому выкидывать кадры не приходится, и картинка остаётся плавной. Но при использовании NTSC режима, во первых уменьшается реальное разрешение показываемое телевизором, а во вторых телевизоры не понимающие NTSC не так уж и редки на широких российских просторах. Единственный выход, это использовать PAL, но так как видеокарт которые способны выдавать VGA сигнал в 50 герцах не наблюдается, приходится ограничиваться следующей кратной 50 цифрой, 100. Таким образом, список реально используемых разрешений ограничивается всего-навсего 640х480 и 800х600, потому что в чём-либо более высоком 100 герц уже не поддерживается. Впрочем, я не стал бы сильно расстраиваться по этому поводу, для телевизора разрешение 800х600 оптимально, и прекрасно для всего, в том числе и для просмотра DVD фильмов.
А оно того стоит. После того как всё настроено и подключено правильно, качество просмотра фильмов поднимается на недосягаемый раньше уровень. Телевизор обладает таким замечательным качеством, как сглаживание и скрадывание недостатков изображения. Поэтому фильмы которые ничего выдающегося не представляют из себя на мониторе, при показе телевизоре получают вторую жизнь, и выглядят прекрасно. Что уж говорить про качественно закодированные фильмы? Когда я демонстрировал некоторые из своих рипов сторонним наблюдателям, выбранным в качестве независимых экспертов, через TeleView, общее мнение было таковым: "Блин, это же круто. Ничем не хуже чем DVD!". Наивные :-) Следующим этапом испытаний и был просмотр DVD. Люди просто выпадали в осадок. Никто из них и не подозревал, что простой телевизор может так показывать. На обычное кабельное телевидение, которое до этого считалось весьма не плохим источником, и на качество картинки которого никто не жаловался, после моей демонстрации смотрели чуть ли не со слезами. Между тем, среди зрителей были люди которые знакомы с компьютерами и телевизионными выходами не по наслышке, и сами дома смотрят фильмы на телевизоре, через TV выход, например, ATI Radeon. Правда, через простой S-Video, а не RGB. В общем, за свою относительно небольшую цену (порядка 100 долларов), TeleView способно доставить удовольствия на гораздо большую сумму.
Для того что бы получить максимальный эффект от просмотра именно на телевизоре, плеер должен удовлетворять нескольким условиям. Во первых, он должен, конечно же, обеспечивать нормальный просмотр фильма, то есть не быть слишком громоздким и тормознутым. Во вторых, при системе с двумя мониторами (что не редкость с ноутбуками, или с видеокартами с TV выходом), плеер должен обеспечивать одновременный просмотр фильма на одном мониторе, и нормальную работу на другом. И последнее требование, которое крайне желательно для просмотра фильма на телевизоре, плеер должен обеспечивать возможность нормального масштабирования фильма. Это необходимо для комфортного просмотра широкоэкранный фильмов (16:9 и им подобных) на простом, 4:3 телевизоре. А если этот плеер кроме всего вышеперечисленного, может просматривать и другие форматы (например DVD), с сохранением всех своих функций и преимуществ, так это вообще замечательно. В рамки этой статьи не входит подробное сравнение различных плееров, и описание их работы. Поэтому я ограничусь упоминанием всего одного, который обладает всеми вышеперечисленными свойствами. И, на мой взгляд, является наилучшим выбором для просмотра Divx фильмов на телевизоре, при использовании любого видеовыхода. Это плеер под названием ZoomPlayer, скачать который можно здесь. Он обеспечивает всё вышеперечисленное, и даже больше. Единственная проблема, на одном из тестовых компьютеров он постоянно подвисал, стоило прогуляться по его менюшкам. Причину я так и не выяснил, но так как на других компьютерах всё было нормально, я не думаю что это проблема плеера.
