Обзор видеокарты SAPPHIRE NITRO+ RX 5700 XT SE: за тебя все сделали, просто играй!

⇣ Содержание

В прошлом году на нашем сайте вышел обзор видеокарты SAPPHIRE PULSE Radeon RX 5700 XT — доступной Radeon RX 5700 XT. Сегодня же речь пойдет о флагманской версии Radeon RX 5700 XT. Причем SAPPHIRE NITRO+ RX 5700 XT претендует на звание еще и самой быстрой видеокарты в классе, так как уже прилично разогнана производителем. Устройство оснащено крупным кулером и снабжено некоторыми фирменными «сапфировскими» фишками, о которых мы обязательно расскажем далее.

 SAPPHIRE NITRO+ RX 5700 XT SE

SAPPHIRE NITRO+ RX 5700 XT SE

#Технические характеристики и особенности конструкции

Само название видеокарты — NITRO+ — уже говорит о многом. Было бы странно дать устройству такое имя и не снабдить его заводским разгоном ГП. Что ж, мы видим, что в Boost-режиме частота процессора «азотной видеокарты» оказывается выше аж на 130 МГц. Если вы читали обзоры других версий Radeon RX 5700 XT, то знаете, что такую разницу для Navi 10 можно уверенно назвать существенной. Ниже в таблице указаны все основные характеристики героя этого обзора.

Radeon RX 5700 XT (референс) SAPPHIRE NITRO+ RX 5700 XT SE
Графический процессор
Название Navi 10 XT Navi 10 XT
Микроархитектура RDNA RDNA
Техпроцесс, нм 7 нм FinFET 7 нм FinFET
Число транзисторов, млн 10300 10300
Тактовая Boost-частота, МГц 1905 2035
Число шейдерных ALU 2560 2560
Число блоков наложения текстур 160 160
Число ROP 64 64
Оперативная память
Разрядность шины, бит 256 256
Тип микросхем GDDR6 SDRAM GDDR6 SDRAM
Тактовая частота, МГц (пропускная способность на контакт, Мбит/с) 1750 (14000) 1750 (14000)
Шина ввода/вывода PCI Express 4.0 x16 PCI Express 4.0 x16
Объем, Мбайт 8192 8192
Производительность
Пиковая производительность FP32, GFLOPS (из расчета максимальной указанной частоты) 9754 10419
Производительность FP32/FP64 1/16 1/16
Пропускная способность оперативной памяти, Гбайт/с 448 448
Вывод изображения
Интерфейсы вывода изображения DisplayPort 1.4a, HDMI 2.0b DisplayPort 1.4a, HDMI 2.0b
TDP, Вт 225 225
Розничная цена, руб. 32 000 38 500

Обратите внимание на аббревиатуру SE в названии устройства. Тестовый экземпляр относится к серии Special Edition, а это значит, что он по умолчанию оснащен вентиляторами с подсветкой. Противникам же модных молодежных тенденций наверняка приглянется версия SAPPHIRE NITRO+ с обычными вентиляторами. И наоборот: владельцы обычной «нитры» всегда могут докупить RGB-вентиляторы самостоятельно — их замена займет у вас не больше пары минут.

На момент написания статьи SE-версию можно было купить в Москве по цене от 34 600 до 41 500 рублей. Средняя цена, по данным «Яндекс.Маркета», составила 38 500 рублей.

Стоимость Radeon RX 5700 XT в московской рознице сильно «гуляет». За референс, который все еще можно найти в продаже, просят около 32 000 рублей. Модель SAPPHIRE PULSE, которую я упоминал ранее, стоит в среднем 34 000 рублей. Топовые же версии Radeon RX 5700 XT, такие как ASRock Taichi X, ASUS ROG STRIX, GIGABYTE AORUS, PowerColor Red Devil и, конечно же, SAPPHIRE NITRO+, стоят примерно одинаково — ближе к 40 000 рублей.

Главным же конкурентом любой Radeon RX 5700 XT выступают модели GeForce RTX 2070 (снята с производства, но все еще продается за 34-43 тыс. рублей) и GeForce RTX 2060 SUPER (32-42 тыс. рублей).

В комплекте с ускорителем я нашел только краткое руководство пользователя и наглядное описание работы некоторых интересных функций NITRO+.

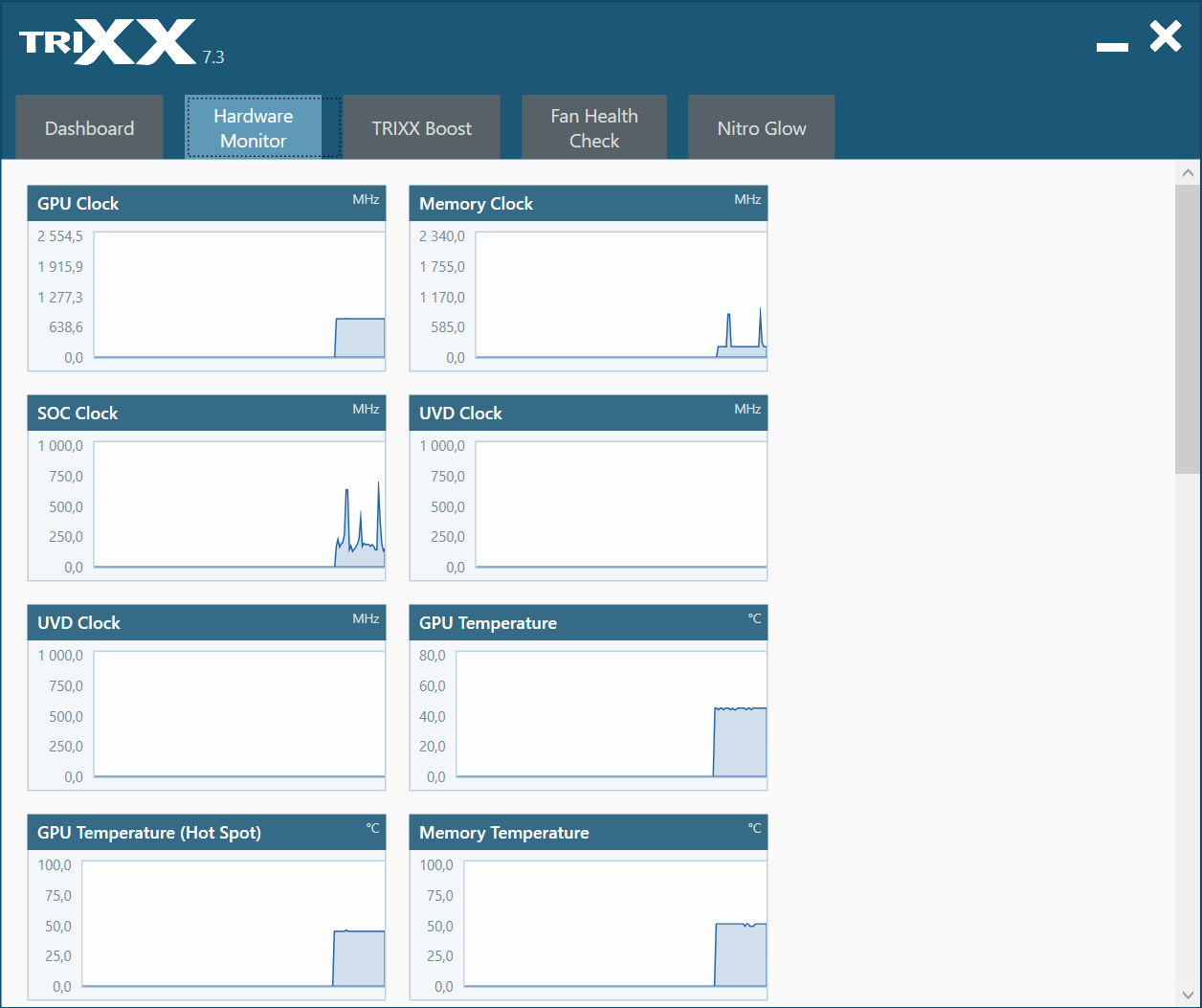

А еще SAPHHIRE предлагает установить собственное программное обеспечение — скачивайте приложение под названием TRIXX. В дальнейшем я обязательно расскажу, как и для чего его можно использовать.

Так как одной из главных особенностей графического адаптера является RGB-подсветка Nitro Glow, то с ее описания и начнем. В SE-версии подсвечиваются вентиляторы, логотипы, расположенные сбоку и на оборотной стороне, а также боковая полоса на торце.

В динамике подсветка выглядит следующим образом:

Вы можете настроить подсветку устройства при помощи программного обеспечения TRIXX — для этого откройте вкладку Nitro Glow. Доступно несколько режимов работы, а еще «гирлянду» всегда можно отключить.

Интересно, что на печатной плате устройства есть 5-вольтовый трехпиновый разъем для подключения кабеля асинхронной RGB-подсветки. Соединив видеокарту с платой (сейчас материнки комплектуются как 5-, так и 12-вольтовыми коннекторами), вы сможете синхронизировать работу подсветки обоих устройств.

Дизайн игровых ускорителей SAPPHIRE можно смело охарактеризовать как узнаваемый. Герой обзора очень похож на SAPPHIRE NITRO+ Radeon RX Vega 64. Передний «фартук» выполнен из матового серебряно-черного пластика, а сами вентиляторы — полупрозрачные. Длина устройства составляет 32 см, но в корпусе NITRO+ «отъест» на полтора сантиметра меньше. Перед нами довольно крупный ускоритель графики, но компактных Radeon RX 5700 XT вы в продаже в любом случае не встретите. При этом толщина 3D-ускорителя составляет 48 мм — видеокарта займет 2,5 слота расширения в корпусе.

Обратная сторона SAPPHIRE NITRO+ — массивная. Видно, что кулер длиннее печатной платы, но всю заднюю поверхность устройства занимает толстая (1,5 мм) металлическая пластина — она не только увеличивает жесткость довольно длинной конструкции, но и оберегает элементы PCB от несанкционированного человеческого вмешательства. Впрочем, бекплейт ускорителя играет еще и роль пассивного охлаждения — при помощи термопрокладки он соприкасается с PCB в районе конвертера питания.

Есть у пластины и перфорация, но она, полагаю, как и подсвечиваемый логотип, используется здесь исключительно в декоративных целях.

В конструкции кулера используются два 95-мм вентилятора и один 90-миллиметровый. Крыльчатки покрупнее вращаются против часовой стрелки, «мелкий» — по часовой.

Вентиляторы снимаются достаточно просто — необходимо открутить всего один винт и аккуратно достать крыльчатку из пластиковых салазок. Такое ноу-хау оказывается полезным еще и потому, что так вентиляторы проще чистить: снял, салфеткой протер, обезжирил, вернул на место. Вряд ли за весь жизненный цикл SAPPHIRE NITRO+ RX 5700 XT SE вам доведется менять вентиляторы из-за их поломки — в конструкции «карлсонов» используются качественные двойные подшипники. Но и такую возможность исключать не стоит.

В программе TRIXX, кстати, есть вкладка Fan Health Check, запускающая функцию проверки работоспособности вентиляторов.

На торце видеокарты, ближе к видеовыходам, расположен трехпозиционный переключатель BIOS. По умолчанию выставлен режим работы №3 — это значит, что активирована возможность выбора режима работы в TRIXX. Положение рычага №2 активирует вторую микропрограмму, в которой записаны более щадящие настройки, позволяющие видеокарте работать медленнее, но и тише. Режим работы №1 активирует заводской разгон.

На I/O-панели устройства есть два DisplayPort 1.4 и два HDMI 2.0b. Этот момент необходимо учитывать, если вы по-прежнему используете старенький монитор с DVI-входом. Просто купите вместе с устройством соответствующий переходник.

Система охлаждения SAPPHIRE NITRO+ RX 5700 XT SE, если не брать в расчет съемные вентиляторы и бекплейт, состоит из двух частей. Основной радиатор — с двумя секциями алюминиевых ребер, которые пронизывают пять медных никелированных трубок. С ГП он соприкасается при помощи большой медной подошвы. А еще большой радиатор отводит тепло от элементов конвертера питания — это хорошо видно на фотографии.

Микросхемы памяти и их элементы питания охлаждаются отдельным радиатором, довольно крупным кстати. Он четко вписывается в свободное пространство основного радиатора и при этом имеет довольно большие пластины.

Если вы читали обзор референсной Radeon RX 5700 XT, то знаете, что печатная плата этой видеокарты имеет довольно много никак не задействованной площади текстолита. В SAPPHIRE NITRO+ RX 5700 XT SE используется заметно более короткая PCB. Зато гораздо более навороченная.

Схема питания графического процессора насчитывает 9 фаз, которые находятся под управлением ШИМ International Rectifier IR35217. Так как используемый контроллер — 6-фазный, то в конвертере применена схема с удвоителями. ШИМ-контроллер On Semiconductor NCP81022 управляет тремя фазами питания GDDR6-памяти. На печатной плате распаяно 8 микросхем Micron c номинальной пропускной способностью 14 Гбит/с на контакт шины.

Для сравнения: эталонная версия Radeon RX 5700 XT насчитывает 7+2 фаз под управлением точно таких же контроллеров.

К видеокарте требуется подключить два 8-пиновых разъема PCI-E блока питания. Линии питания 12 и 3,3 В, включая разъем PCI Express, оснащены предохранителями, которые подстрахуют в случае короткого замыкания.
