Материнские платы

Обзор 7 материнских плат AMD B550 дешевле 10 000 рублей: есть ли достойные устройства в этом ценовом сегменте?

⇣ Содержание

#Стенд и методика тестирования

Еще до тестирования бюджетных B550-плат было очевидно, что бывший флагманский 8-ядерник Ryzen 7 3800X не будет работать стабильно в таких программах, как Prime95. Поэтому тестирование материнок проводилось сразу с двумя процессорами. Хоть все участники тестирования и поддерживают топовые 8-, 12- и даже 16-ядерные чипы Ryzen, но покупатели наверняка будут устанавливать в них более дешевые 6-ядерные модели, а то и что-нибудь попроще.

Конфигурация тестовых стендов
Центральный процессор AMD Ryzen 7 3800X
AMD Ryzen 5 3600
Материнская плата (версия BIOS) ASRock B550M-HDV (1.41)
ASRock B550M Pro4 (1.42)
ASUS PRIME B550M-A (1212)
ASUS PRIME B550M-K (1202)
GIGABYTE B550M DS3H (F11j)
GIGABYTE B550M S2H (F11i)
MSI B550M PRO-VDH WIFI (7C95V251)
Оперативная память Corsair Vengeance RGB PRO CMW32GX4M4K4400C18, DDR4-4400, 2 × 8 Гбайт
G.Skill Trident Z F4-3200C14D-32GTZ, DDR4-3200, 2 × 16 Гбайт
Corsair Vengeance CMK16GX4M2Z3466C16, 2 × 8 Гбайт
Основной накопитель Samsung 970 EVO, 1 Тбайт
Видеокарта Palit GeForce RTX 3080 GAMING PRO, 10 Гбайт GDDR6X
Блок питания Corsair AX1500i, 1,5 кВт
Процессорный кулер Noctua NH-D15
NZXT Kraken X62
Корпус Открытый тестовый стенд
Монитор Acer S277HK, 27", Ultra HD
Операционная система Windows 10 Pro x64 2004
ПО для видеокарт
NVIDIA GeForce Game Ready Driver 457.09
Дополнительное ПО
Удаление драйверов Display Driver Uninstaller 17.0.6.1
Измерение FPS Fraps 3.5.99
FRAFS Bench Viewer
Разгон и мониторинг GPU-Z 2.30.0
MSI Afterburner 4.6.3
Дополнительное оборудование
Тепловизор Fluke Ti400
Шумомер Mastech MS6708
Ваттметр watts up? PRO
 Нагрузка AMD Ryzen 7 3800X в Battlefield V

Нагрузка AMD Ryzen 7 3800X в Battlefield V

 Нагрузка AMD Ryzen 5 3600 в Battlefield V

Нагрузка AMD Ryzen 5 3600 в Battlefield V

Тестирование на стабильность состояло из двух частей. Мы смотрели, как ведут себя платы в играх. Для этого испытания на стендах запускался Battlefield V. Обращу ваше внимание, что эта игра довольно серьезно нагружает центральный процессор. На скриншотах выше видно, что среднее энергопотребление Ryzen 7 3800X за час перевалило за отметку в 88 Вт. Шестиядерный Ryzen 5 3600 потребляет в Battlefield V стабильно больше 65 Вт.

График взят из статьи «Обзор процессоров AMD Ryzen 9 3900XT и Ryzen 7 3800XT: гримасы оптимизации».

График взят из статьи «Обзор процессоров Ryzen 9 5950X и Ryzen 9 5900X на архитектуре Zen 3, в которой AMD починила игровую производительность».

Еще сильнее процессор и подсистему питания материнской платы нагружали программы Prime95 29.8 (подтест Small FFTs) и Blender 2.90. Практика показывает, что среди профессионального ПО существуют рабочие приложения, способные нагружать чипы Ryzen до потребления свыше 130 Вт, а потому стабильная работа компьютера в таких программах является гарантией того, что система впоследствии не будет перегреваться, троттлить и работать нестабильно.

Выше закреплены графики энергопотребления разных процессоров AMD и Intel. Прочитав наши подробные обзоры, вы поймете, что если тестовые платы обеспечат стабильную работу Ryzen 7 3800X, то они точно подойдут любому существующему чипу Ryzen, поддерживаемому платформой AM4.

В стендах использовалась необслуживаемая СВО NZXT Kraken X62 — эта «водянка» отлично справляется с охлаждением даже Ryzen 7 3800X в разгоне, однако надо понимать, что VRM-зоны материнских плат во время тестирования никак дополнительно не охлаждались. Стоит помнить и о том, что в реальной жизни любая из протестированных материнок будет установлена в компьютерном корпусе, а в зависимости от окружающих условий результаты могут как улучшиться, так и ухудшиться относительно продемонстрированных в статье. Использование СЖО в стенде является попыткой определить платы, которые будут стабильно работать в любой ситуации.

#Результаты тестирования

С выходом процессоров Zen 3 платформа AM4 вышла на финишную прямую. Быть может, это помнят не все, но первоначально чипы AMD работали с ограниченным количеством комплектов высокочастотной памяти. Подробно об этом мы писали неоднократно. Однако сейчас зрелая платформа не испытывает таких проблем и в целом считается «всеядной» — об этом можно судить хотя бы по тому, что даже для самых дешевых B550-плат указывается поддержка оперативной памяти DDR4 с эффективной частотой 4000+ МГц.

Что ж, я проверил этот момент, используя сразу три набора ОЗУ. С комплектами G.Skill Trident Z F4-3200C14D-32GTZ и Corsair Vengeance CMK16GX4M2Z3466C16 ни одна из плат не испытала трудностей. Гораздо интереснее вышло с комплектом Corsair Vengeance RGB PRO CMW32GX4M4K4400C18.

ASRock B550M-HDV ASRock B550M Pro4 ASUS PRIME B550M-A ASUS PRIME B550M-K GIGABYTE B550M DS3H GIGABYTE B550M S2H MSI B550M PRO-VDH WIFI
Поддерживаемая производителем оперативная память 2 × DIMM, до 64 Гбайт DDR4-2133-4733 4 × DIMM, до 128 Гбайт DDR4-2133-4733 4 × DIMM, до 128 Гбайт DDR4-2133-4400 4 × DIMM, до 128 Гбайт DDR4-2133-4800 4 × DIMM, до 128 Гбайт DDR4-2133-4733 2 × DIMM, до 64 Гбайт DDR4-2133-5100 4 × DIMM, до 128 Гбайт DDR4-2133-4400
Загрузка XMP-профиля
G.Skill Trident Z F4-3200C14D-32GTZ, DDR4-3200, 2 × 16 Гбайт
Corsair Vengeance CMK16GX4M2Z3466C16, 2 × 8 Гбайт
Corsair Vengeance RGB PRO CMW32GX4M4K4400C18, DDR4-4400, 2 × 8 Гбайт Запустился в режиме DDR4-4200 Запустился в режиме DDR4-4333 Запустился в режиме DDR4-4200 Запустился в режиме DDR4-4200
Разгон Infinity Fabric
Ryzen 7 3800X 1900 МГц 1900 МГц 1900 МГц 1900 МГц 1900 МГц 1900 МГц 1900 МГц
Ryzen 5 3600 1867 МГц 1867 МГц 1867 МГц 1867 МГц 1867 МГц 1867 МГц 1867 МГц

Как видите, не все матплаты смогли без каких-либо ухищрений загрузить XMP-профиль набора памяти DDR4-4400. Весьма стабильно в этом отношении проявили себя устройства ASUS. Что ж, правило «не хочешь мучиться с настройкой памяти — бери ASUS» работает применительно к платформе AM4 вот уже больше трех лет. При этом я, например, не могу объяснить, почему платы GIGABYTE показали разный результат — причем B550M S2H работала стабильнее.

С другой стороны, сильно волноваться о том, что не все участники смогли запустить комплект ОЗУ на частоте 4400 МГц, не стоит. Хотя бы потому, что вместе с чипами Zen 2 и Zen 3 элементарно нет смысла использовать такую память. В различных обзорах я неоднократно говорил, что в случае с платформой AM4 и процессорами Matisse (Refresh) и Vermeer использование памяти с эффективной частотой больше 3600 МГц не приводит к увеличению быстродействия и даже оказывает негативное влияние в некоторых случаях. Давно известно, что использовать вместе с Ryzen 3000 более быструю оперативную память нет никакого смысла, хотя мы только что убедились, что некоторые платы стабильно работают с комплектом Corsair DDR4-4400. Создание новых процессоров при помощи чиплетов привело к тому, что ядра процессора и контроллер памяти теперь разделены. При этом связь чиплетов друг с другом обеспечивает хорошо знакомая нам шина Infinity Fabric — ее частота для Ryzen 3000 по умолчанию составляет 1800 МГц (у Matisse Refresh в этом аспекте никаких изменений не наблюдается). Частоты Infinity Fabric и ОЗУ не привязаны друг к другу, однако частота шины должна быть либо равна реальной частоте оперативной памяти, либо быть больше нее. Вот и получается, что при использовании комплектов ОЗУ, работающих на эффективной частоте выше 3600 МГц, тактовый генератор контроллера памяти начинает работать в режиме 2:1, то есть его частота уменьшается вдвое. Как итог, более быстрая (по частоте) оперативная память работает неэффективно.

Разгон Infinity Fabric зависит исключительно от того, насколько удачный вам попадется процессор. Тестовый Ryzen 7 3800X позволяет установить частоту 1900 МГц. Я сделал это на всех без исключения матплатах. А вот доставшийся мне Ryzen 5 3600 по шине Infinity Fabric разгоняется еще хуже.

А теперь давайте рассмотрим, насколько стабильно работают платы с 8-ядерным Ryzen 7 3800X. Тестирование материнок проводилось в режиме по умолчанию (BIOS устройств был обновлен до последних на момент написания статьи версий, они указаны в описании стенда).

ASRock B550M-HDV ASRock B550M Pro4 ASUS PRIME B550M-A ASUS PRIME B550M-K GIGABYTE B550M DS3H GIGABYTE B550M S2H MSI B550M PRO-VDH WIFI
Процессор — AMD Ryzen 7 3800X
Тактовая частота процессора, номинальный режим Prime95 0,54-4,24 ГГц 4,14-4,19 ГГц 4,14-4,19 ГГц 0,54-4,19 ГГц 4,14-4,19 ГГц 4,16-4,19 ГГц 4,15-4,2 ГГц
Blender 2.90 0,54-4,09 ГГц 3,37-4,2 ГГц 3,38-4,2 ГГц 0,54-4,2 ГГц 0,54-4,21 ГГц 0,54-4,39 ГГц 3,38-4,28 ГГц
Снимок тепловизора (максимальная температура VRM на снимке) Prime95 110 ℃ 85 ℃ 105 ℃ 134 ℃ 113 ℃ 114 ℃ 83 ℃
Blender 2.90 119 ℃ 87 ℃ 102 ℃ 129 ℃ 121 ℃ 121 ℃ 88 ℃
Battlefield V 105 ℃ 72 ℃ 90 ℃ 92 ℃ 95 ℃
CPU Package Power (макс. значение) Prime95 135 Вт 134 Вт 123 Вт 123 Вт 132 Вт 135 Вт 126 Вт
Вердикт Prime95 Плата ведет себя нестабильно, перегрев конвертера питания Стабильная работа Сильный нагрев конвертера питания, но тесты на стабильность были пройдены. Плата условно стабильна Плата ведет себя нестабильно, перегрев конвертера питания Плата ведет себя нестабильно, перегрев конвертера питания Плата ведет себя нестабильно, перегрев конвертера питания Стабильная работа
Blender 2.90
Battlefield V Стабильная работа Условно-стабильная работа в играх Условно-стабильная работа в играх Условно-стабильная работа в играх
Символом "✓" указаны значения, которые не требуют проверки, так как в более ресурсоемких задачах плата работала стабильно.

Картина вырисовывается не очень радужная. По сути, у меня нет претензий только к ASRock B550M Pro4 и MSI B550M PRO-VDH WIFI — эти платы подходят для работы с любым поддерживаемым процессором Ryzen. С большой натяжкой к этой когорте можно отнести ASUS PRIME B550M-A — ее конвертер питания в том же «Блендере» нагревается до 100 градусов Цельсия, но стенд прошел все тесты. Просто с этой «мамкой» обязательно нужно использовать воздушную СО. Корпус с хорошей продуваемостью тоже очень не помешает.

Остальные же устройства не обеспечивают стабильную работу Ryzen 7 3800X. Впрочем, нет, позвольте использовать другую формулировку. Заменим «не обеспечивают стабильную работу Ryzen 7 3800X » на «не обеспечивают стабильную работу Ryzen 7 3800X в ресурсоемких приложениях ». Если вы хотите собрать системный блок на базе 8-, 12- или 16-ядерного Ryzen и использовать его исключительно в играх, то платы ASUS и GIGABYTE условно подходят для этих задач. В Battlefield V конвертер питания перечисленных устройств греется по-прежнему сильно, но частота Ryzen 7 3800X держится на стабильном уровне.

Все плохо даже в играх только у ASRock B550M-HDV.

ASRock B550M-HDV ASUS PRIME B550M-K GIGABYTE B550M DS3H GIGABYTE B550M S2H
Процессор — AMD Ryzen 5 3600
Тактовая частота процессора, номинальный режим Prime95 3,97-4,04 ГГц 4-4,07 ГГц 4-4,07 ГГц 4-4,07 ГГц
Blender 2.90 0,54-4,07 ГГц 3,4-4,1 ГГц
Снимок тепловизора (максимальная температура VRM на снимке) Prime95 110 ℃ 94 ℃ 83 ℃ 88 ℃
Blender 2.90 111 ℃ 100 ℃
Battlefield V 78 ℃ 77 ℃
CPU Package Power (макс. значение) Prime95 88 Вт 88 Вт 78 Вт 81 Вт
Вердикт Prime95 Плата ведет себя нестабильно, перегрев конвертера питания Условно-стабильная работа Стабильная работа Стабильная работа
Blender 2.90
Battlefield V Стабильная работа в играх Стабильная работа в играх
Символом "✓" указаны значения, которые не требуют проверки, так как в более ресурсоемких задачах плата работала стабильно.

Больше того: я не рекомендую использовать ASRock B550M-HDV даже в сборках с 6-ядерными Ryzen, такими как Ryzen 5 3600. Эта плата, судя по всему, подходит только для сборки офисных маломощных компьютеров. Остальные же участники тестирования с неразогнанным Ryzen 5 3600 справились и в Prime95, и в Blender, и в Battlefield V.

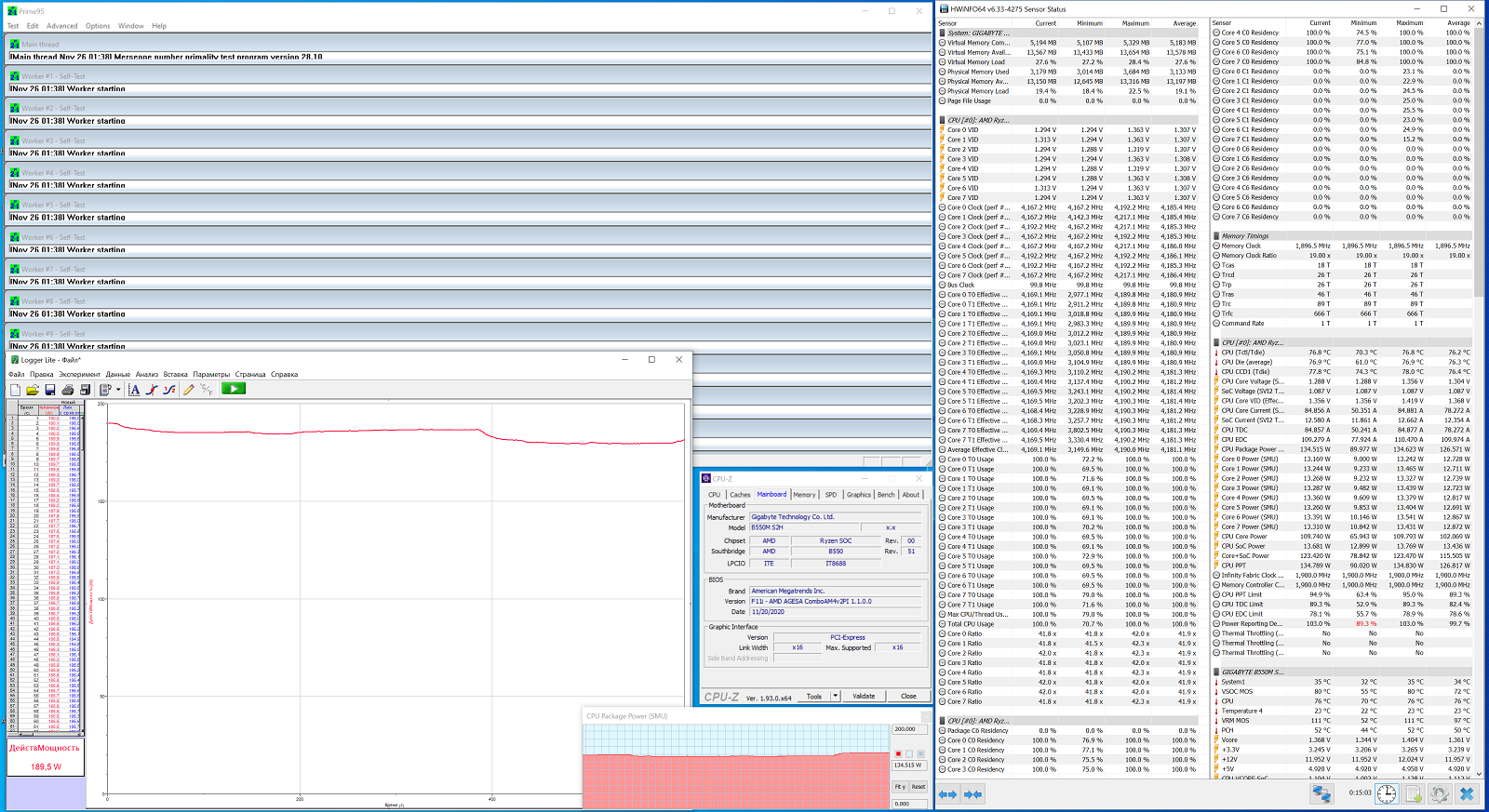

Разгон Ryzen 7 3800X при помощи ASRock B550M Pro4

На мой взгляд, очевидно, что большинство рассмотренных материнских плат не подходят для разгона процессоров Ryzen. Я не вижу смысла «выжимать» дополнительные 200-400 МГц из чипов, когда плата работает, что называется, на грани. Частично мои слова подтверждает разгон Ryzen 7 3800X, установленного в ASRock B550M Pro4. Этот 8-ядерник берет стабильные 4,4-4,5 ГГц, но для этого необходимо серьезно увеличить напряжение VCore. Мне, используя плату ASRock, добиться стабильной работы на частоте 4,4 ГГц в Prime95 не удалось — конвертер питания начал «закипать». Получилось выжать лишь 4,3 ГГц — для этого пришлось выставить напряжение 1,4 В и второй уровень Load-Line Calibration.

Разгон Ryzen 7 3800X при помощи MSI B550M PRO-VDH WIFI

Чуть лучше проявила себя MSI B550M PRO-VDH WIFI, с которой все же удалось разогнать Ryzen 7 3800X до 4,4 ГГц. Правда, VRM-зона устройства начала довольно сильно греться. Ну и зачем все это нужно?

#Выводы

Все познается в сравнении, и тестирование дешевых B550-плат привело к мысли, что на данный момент мы имеем дело с весьма… несбалансированными устройствами. Да-да, при бюджете в 10 000 рублей и меньше приходится говорить о самых простых матплатах.

Вот возьмем откровенного аутсайдера сегодняшнего тестирования — ASRock B550M-HDV. Если вы читали статью внимательно, то наверняка тоже недоумеваете, за что тут платить почти 7 000 рублей. За гарантированную поддержку Zen 3? За наличие PCI Express 4.0? За Smart Access Memory? Нет, нет и еще раз нет, ведь за такую сумму можно взять, например, ASRock B450 PRO4, которая окажется лучше по всем статьям.

Эта же претензия относится и к другим участникам — платам ASRock, ASUS и GIGABYTE. Так, по цене ASRock B550M Pro4 и ASUS PRIME B550M-A можно взять, например, ASUS TUF GAMING B450M-PRO S или GIGABYTE B450 AORUS PRO — платы с более качественными сетевыми и звуковым контроллерами, более «жирными» конвертерами питания, лучшей функциональностью и уже получившие поддержку чипов Zen 3, кстати. Я бы не задумываясь взял одну из них.

Пожалуй, только MSI B550M PRO-VDH WIFI выделяется на фоне остальных участников сегодняшнего тестирования. В сравнении с теми же ASUS TUF GAMING B450M-PRO S и GIGABYTE B450 AORUS PRO, имеющими сопоставимую цену, плата MSI уступает только в функциональности (нет USB 3.2 Gen2, например), использует менее качественные сетевой и звуковой чипы, но в остальном смотрится вполне убедительно. В таком ключе «плюшки» в виде PCI Express 4.0 действительно могут привлечь внимание покупателя.

Выражаем благодарность компьютерному магазину «Регард» за предоставленное для тестирования оборудование.
