Обзор 7 материнских плат AMD B550 дешевле 10 000 рублей: есть ли достойные устройства в этом ценовом сегменте?

Так сложилось, что к нам в редакцию для одиночных обзоров приезжают в основном материнские платы дороже 15 000 рублей. В этом году, если говорить о чипсете AMD B550, мы протестировали такие модели, как ASUS ROG STRIX B550-E GAMING, ASUS ROG STRIX B550-F GAMING (WI-FI), ASRock B550 PG Velocita, GIGABYTE B550 Vision D и MSI MAG B550 Tomahawk. Ни одно из устройств не провалилось, и было бы странно наблюдать обратное. Выход таких плат в продажу наглядно показывает, что AMD делает большую ставку именно на набор логики B550, а потому инициатива производителей, присылающих подобные платы, вполне оправданна. И все же очевидно, что наиболее продаваемыми в нашей стране будут материнки попроще и подешевле. Именно это и замотивировало нас создать очередной сравнительный тест. Сегодня вы познакомитесь сразу с семью B550-платами, которые стоят 10 000 рублей и меньше.

⇡#Технические характеристики участников тестирования

Возможности чипсета AMD B550 уже хорошо известны — повторюсь, на нашем сайте вышло много одиночных обзоров матплат. Этот набор логики появился спустя год после X570, и устройства на его основе получили поддержку PCI Express 4.0 и гарантированную стопроцентную совместимость с чипами Ryzen 5000. Однако на старте продаж цены на B550-платы нас явно не обрадовали — в июле и августе многие новинки стоили больше 10 000 рублей. Как видите, к концу года ситуация несколько изменилась, и сегодня вы познакомитесь сразу с семью устройствами, подходящими под наш основной критерий. Полный перечень устройств и их характеристики приведены в таблице ниже.

Материнские платы нам любезно предоставил компьютерный магазин «Регард». Если вы откроете каталог B550-устройств на сайте, то увидите, что я взял практически все модели дешевле 10 000 рублей. В сравнительное тестирование не попала только GIGABYTE B550M AORUS ELITE, но она очень похожа на модель B550M DS3H. Такие платы, как GIGABYTE B550M AORUS PRO-P и ASRock B550 Phantom Gaming 4, стоят уже больше 10 000 рублей.

Легко заметить, что недорогие B550-платы обладают сходными чертами. Например, все семь моделей созданы на базе форм-фактора mATX, следовательно, они имеют ограниченное число слотов расширения. Внимательно изучив таблицу, можно увидеть, что в таких устройствах используются далеко не самые современные и качественные контроллеры и интерфейсы. Элементарный пример: только ASRock B550M Pro4, ASUS PRIME B550M-A и ASUS PRIME B550M-K получили порты USB 3.2 с пропускной способностью 10 Гбит/с.

На самом деле ко мне приехало сразу восемь устройств, однако одна модель вела себя нестабильно во время тестирования. Речь идет о Biostar B550MH, конвертер питания которой сильно греется даже во время простоя стенда. Смена прошивки BIOS не привела к улучшению ситуации, а внешний осмотр не выявил каких-либо конструктивных дефектов у платы. Так что было решено дисквалифицировать это устройство.

Нагрев Biostar B550MH без нагрузки (AMD Ryzen 7 3800X)

Нагрев Biostar B550MH без нагрузки (AMD Ryzen 5 3600)

⇡#ASRock B550M-HDV

Комплект поставки всех без исключения материнских плат можно охарактеризовать всего одним словосочетанием — минимально необходимый. В коробке с устройствами лежали кабели SATA (чаще всего две штуки), заглушка I/O-панели, винты для крепления M.2-накопителей, диск с драйверами и сопутствующим ПО и бумажное руководство по эксплуатации. Так что особого смысла разбирать комплект поставки героев сегодняшней статьи я не вижу.

ASRock B550M-HDV

Знакомство с B550-платами мы начнем с самого дешевого представителя, ведь ASRock B550M-HDV в некоторых магазина стоит даже меньше 6 000 рублей. Так как мы имеем дело с одними из самых недорогих плат, то нет ничего удивительного в том, что производители экономят буквально на всем — в том числе и на текстолите. Да, размеры печатной платы B550M-HDV сильно урезаны относительно форм-фактора mATX и составляют 230 × 201 мм. Впрочем, бывают mATX-материнки еще меньше. Вот и получается, что вместо четырех слотов расширения плата ASRock имеет всего два. Столько же у модели и DIMM-слотов, предназначенных для установки оперативной памяти.

Применение PCB меньшего размера влечет за собой некоторые нюансы во время сборки. Например, вы не сможете закрепить материнку по правому краю, следовательно, при подключении модулей оперативной памяти, SATA-коннекторов и 24-пинового разъема блока питания текстолит будет заметно прогибаться. Учтите этот момент на будущее. Второй минус — малое расстояние до портов для установки оперативной памяти. Так что советуем подобрать в систему небольшой кулер.

Первым слотом идет PCI Express x16, а вот единственный M.2-порт расположен сразу же за ним. Такое конструкторское решение мне не нравится, так как если вы установите в систему с ASRock B550M-HDV мощную и горячую видеокарту, то она будет греть закрепленный NVMe SSD. В остальном же к разводке компонентов на плате у меня претензий нет.

Дисковая подсистема у платы очень простая. Про единственный M.2 я уже сказал, но на правой стороне PCB есть еще четыре порта SATA 6 Гбит/с. В принципе, такого количества разъемов оказывается вполне достаточно для среднестатистического игрового ПК и уж тем более для офисной машины. Колодки развернуты относительно плоскости PCB на 90 градусов. Поэтому в слот PCI Express x16 смело можно устанавливать видеокарты длиннее 190 мм.

Еще одна проблема самых дешевых материнских плат — наличие небольшого числа разъемов для подключения вентиляторов. ASRock B550M-HDV, как и большинство других матплат, принимающих участие в сегодняшнем тестировании, оснащена всего тремя 4-штырьковыми коннекторами. Два из них расположены рядом с гнездом AM4: к одному разъему мы подключим вентилятор процессорной СО, а к другому — корпусную крыльчатку, закрепленную на задней стенке. Еще один 4-пиновый коннектор разведен в нижней части PCB — к нему мы подключим вентилятор, прикрученный к передней панели корпуса. Если ваша сборка будет иметь именно такую схему подключения «карлсонов», то никаких проблем вы не испытаете. А вот если вентиляторов в системе окажется гораздо больше, то придется выкручиваться из сложившейся ситуации: докупать разветвители, переходники, реобасы или же выбирать корпус с уже предустановленной регулировкой частоты вращения вентиляторов.

Все три коннектора, кстати, могут управлять вращением крыльчаток как с ШИМ, так и без нее. Частоту вращения можно привязать либо к температуре центрального процессора, либо к температуре чипсета.

Внутренние порты ASRock B550M-HDV:

• 1 × F-Audio,
• 1 × TPM,
• 1 × COM,
• 2 × USB 2.0,
• 1 × USB 3.2 Gen1 Type A.

Порты на I/O-панели:

• 1 × PS/2,
• 1 × D-Sub,
• 1 × DVI-D,
• 1 × HDMI,
• 2 × USB 2.0 Type A,
• 4 × USB 3.2 Gen1 Type A,
• 1 × RJ-45,
• 3 × 3,5 мм.

За проводную сеть в устройстве отвечает гигабитный контроллер Realtek RTL8111H, а за звук — Realtek ALC887. Никаких японских конденсаторов, не проводящих ток слоев текстолита и усилителей для наушников вы здесь не увидите — это бюджетная материнка.

Подсистема питания ASRock B550M-HDV состоит из честных шесть фаз, работающих по схеме 4+2 (питание CPU + питание SoC). Для большей наглядности приведу компоненты VRM-зоны в виде списка:

• Контроллер — Richtek RT3667BQ.
• Дублеры фаз — не предусмотрены.
• Мосфеты, входящие в состав одной фазы и отвечающие за работу ЦП, — 1 × Sinopower SM4337 и 1 × Sinopower SM4336.
• Мосфеты, входящие в состав одной фазы и отвечающие за работу SoC, — 2 × Sinopower SM4337 и 2 × Sinopower SM4336.

Дополнительного охлаждения мосфеты конвертера питания не получили.

asrock_1 (2).png

Смотреть все изображения (61)

asrock_1 (3).png

asrock_1 (4).png

asrock_1 (5).png

asrock_1 (6).png

asrock_1 (7).png

asrock_1 (8).png

asrock_1 (9).png

asrock_1 (10).png

asrock_1 (11).png

asrock_1 (12).png

asrock_1 (13).png

asrock_1 (14).png

asrock_1 (15).png

asrock_1 (16).png

asrock_1 (17).png

asrock_1 (18).png

asrock_1 (19).png

asrock_1 (20).png

asrock_1 (21).png

asrock_1 (22).png

asrock_1 (23).png

asrock_1 (24).png

asrock_1 (25).png

asrock_1 (26).png

asrock_1 (27).png

asrock_1 (28).png

asrock_1 (29).png

asrock_1 (30).png

asrock_1 (31).png

asrock_1 (32).png

asrock_1 (33).png

asrock_1 (34).png

asrock_1 (35).png

asrock_1 (36).png

asrock_1 (37).png

asrock_1 (38).png

asrock_1 (39).png

asrock_1 (40).png

asrock_1 (41).png

asrock_1 (42).png

asrock_1 (43).png

asrock_1 (44).png

asrock_1 (45).png

asrock_1 (46).png

asrock_1 (47).png

asrock_1 (48).png

asrock_1 (49).png

asrock_1 (50).png

asrock_1 (51).png

asrock_1 (52).png

asrock_1 (53).png

asrock_1 (54).png

asrock_1 (55).png

asrock_1 (56).png

asrock_1 (57).png

asrock_1 (58).png

asrock_1 (59).png

asrock_1 (60).png

asrock_1 (61).png

asrock_1 (62).png

Смотреть все
изображения (61)

Каждый производитель снабжает свои материнские платы BIOS с фирменными функциональными решениями. Пусть доказательством моих слов послужит сравнение прошивок ASRock B550M-HDV и, например, ASRock Fatal1ty AB350 Gaming K4, вышедшей в 2017 году. Да, в зависимости от модели меняется наполнение BIOS различными настройками — и в основном это касается разгона. Что ж, сравнить функциональность прошивок материнских плат, участвующих в сегодняшнем тестировании, вы можете при помощи закрепленных таблиц и скриншотов — в них указаны основные, на мой взгляд, опции, которые могут пригодиться пользователю.

Если вы хотите более подробно изучить особенности BIOS материнских плат ASRock B550, то рекомендую прочитать обзор ASRock B550 PG Velocita.

⇡#ASRock B550M Pro4

У меня нет точных данных, но что-то мне подсказывает, что платы ASRock серии Pro4 пользуются большим спросом в России, ведь мы имеем дело с устройством, которое хорошо смотрится в системе координат «цена — качество». Те же ASUS PRIME B550M-A и MSI D550M PRO-VDH WIFI стоят больше.

ASRock B550M Pro4

В отличие от «сестрицы» B550M-HDV, материнская плата ASRock B550M Pro4 выполнена на базе полноразмерной печатной платы mATX — это квадрат со сторонами 244 мм. Поэтому и с установкой крупных кулеров нет никаких проблем — проверено на таких габаритных моделях, как Thermalright Archon SB-E X2 и Noctua NH-D15S.

И все же ASRock B550M Pro4, хотя ее цена и приближается к 10 000 рублям, по позиционированию считается бюджетным устройством. А значит, необходимости распаивать, например, внешние органы управления и прочие «улучшайзеры» у изготовителя нет никакой. Тем не менее в нижней части печатной платы у ASRock B550M Pro4 есть световая индикация, демонстрирующая, на каком уровне инициализации находится система во время ее включения. Она получила название Post Status Checker.

Печатная плата получила сразу три слота расширения, причем основной PEG-порт армирован. Второй PCI Express x16 на самом деле работает в режиме PCI Express x4 3.0. А еще нельзя не заметить на плате сразу три M.2-порта. В один из них производитель предлагает опционально установить Wi-Fi-модуль стандарта 2230. На I/O-панели есть место для подключения антенн. Второй порт M.2 работает в режиме PCI Express x2 3.0, поддерживает SSD с интерфейсом SATA 6 Гбит/с и делит пропускную способность с разъемами SATA3_5 и SATA3_6. Основной же M.2-разъем получил название Hyper — он работает в режиме PCI Express x4 4.0, а посадочное место оснащено алюминиевым радиатором. Его расположение нельзя назвать удачным.

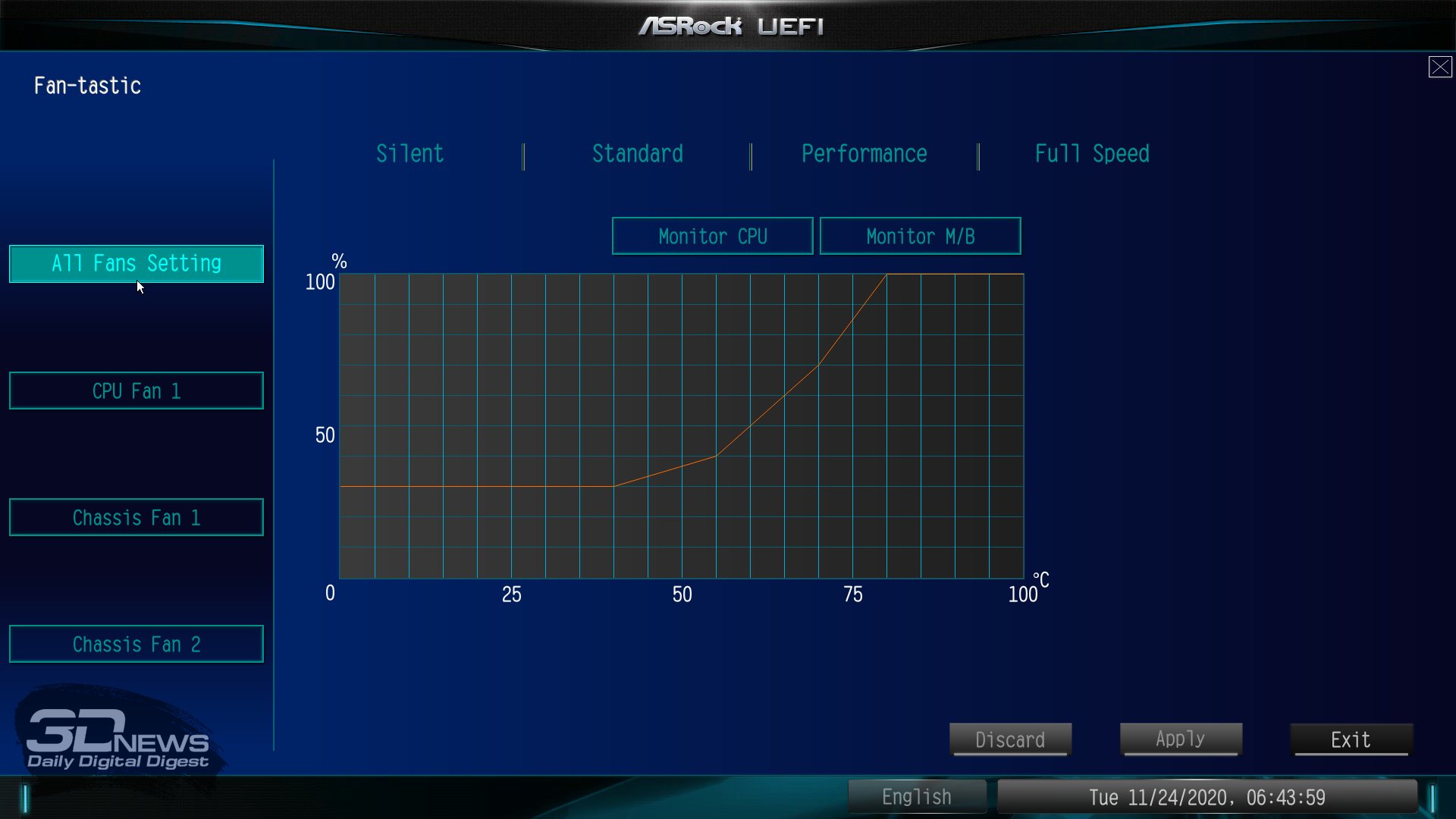

Зато удобно распаяны колодки для подключения вентиляторов. У ASRock B550M Pro4 их насчитывается уже 4 штуки. Регулировка частоты вращения совершается по тому же принципу, что и в B550M-HDV, — при помощи функции Fan-tastic.

Внутренние порты ASRock B550M Pro4:

• 1 × F-Audio,
• 1 × TPM,
• 1 × COM,
• 2 × USB 2.0,
• 2 × USB 3.2 Gen1 Type A,
• 2 × RGB LED,
• 2 × LED.

Порты на I/O-панели:

• 1 × PS/2,
• 1 × D-Sub,
• 1 × DisplayPort,
• 1 × HDMI,
• 2 × USB 2.0 Type A,
• 4 × USB 3.2 Gen1 Type A,
• 1 × USB 3.2 Gen2 Type A,
• 1 × USB 3.2 Gen2 Type C,
• 1 × RJ-45,
• 3 × 3,5 мм.

За проводную сеть в устройстве отвечает гигабитный контроллер Realtek RTL8111H — тут «Прошка» ничем не отличается от ранее рассмотренной матплаты ASRock. А вот «звук» у платы оказался более прокачанным. Во-первых, применяется процессор Realtek ALC1200. Во-вторых, область печатной платы с компонентами аудиотракта экранирована от остальной части PCB, а левый и правый канал разведены в разных слоях текстолита. В-третьих, в цепь добавлены японские конденсаторы.

Производитель утверждает, что подсистема питания ASRock B550M Pro4 насчитывает 8 фаз, но в реальности речь идет о схеме 3 + 2, так как питание CPU осуществляется за счет двух катушек индуктивности и четырех мосфетов в одной фазе. Используются следующие компоненты:

• Контроллер — uPI Semi uP9505S.
• Дублеры фаз — uPI Semi uP1961S.
• Мосфеты, входящие в состав сдвоенной фазы и отвечающие за работу ЦП, — 2 × Sinopower SM4337 и 2 × Sinopower SM4336.
• Мосфеты, входящие в состав одной фазы и отвечающие за работу SoC, — 2 × Sinopower SM4337 и 2 × Sinopower SM4336.

Часть конвертера питания, отвечающая за работу ядер центрального процессора, охлаждается довольно массивным алюминиевым радиатором.

asrock_2 (1).png

Смотреть все изображения (56)

asrock_2 (2).png

asrock_2 (3).png

asrock_2 (4).png

asrock_2 (5).png

asrock_2 (6).png

asrock_2 (7).png

asrock_2 (8).png

asrock_2 (9).png

asrock_2 (10).png

asrock_2 (11).png

asrock_2 (12).png

asrock_2 (13).png

asrock_2 (14).png

asrock_2 (15).png

asrock_2 (16).png

asrock_2 (17).png

asrock_2 (18).png

asrock_2 (19).png

asrock_2 (20).png

asrock_2 (21).png

asrock_2 (22).png

asrock_2 (23).png

asrock_2 (24).png

asrock_2 (25).png

asrock_2 (26).png

asrock_2 (27).png

asrock_2 (28).png

asrock_2 (29).png

asrock_2 (30).png

asrock_2 (31).png

asrock_2 (32).png

asrock_2 (33).png

asrock_2 (34).png

asrock_2 (35).png

asrock_2 (36).png

asrock_2 (37).png

asrock_2 (38).png

asrock_2 (39).png

asrock_2 (40).png

asrock_2 (41).png

asrock_2 (42).png

asrock_2 (43).png

asrock_2 (44).png

asrock_2 (45).png

asrock_2 (46).png

asrock_2 (47).png

asrock_2 (48).png

asrock_2 (49).png

asrock_2 (50).png

asrock_2 (51).png

asrock_2 (52).png

asrock_2 (53).png

asrock_2 (54).png

asrock_2 (55).png

asrock_2 (56).png

Смотреть все
изображения (56)

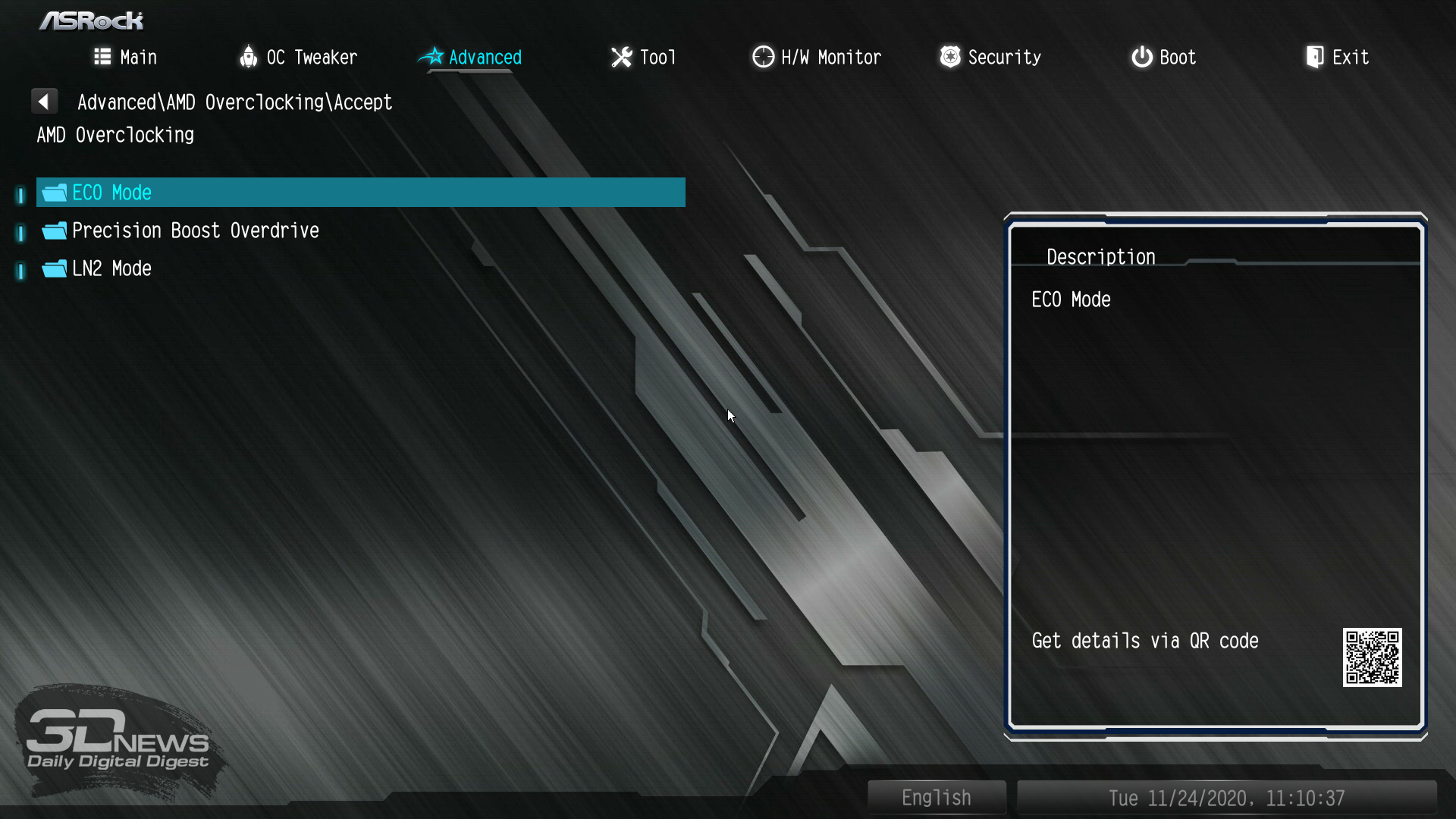

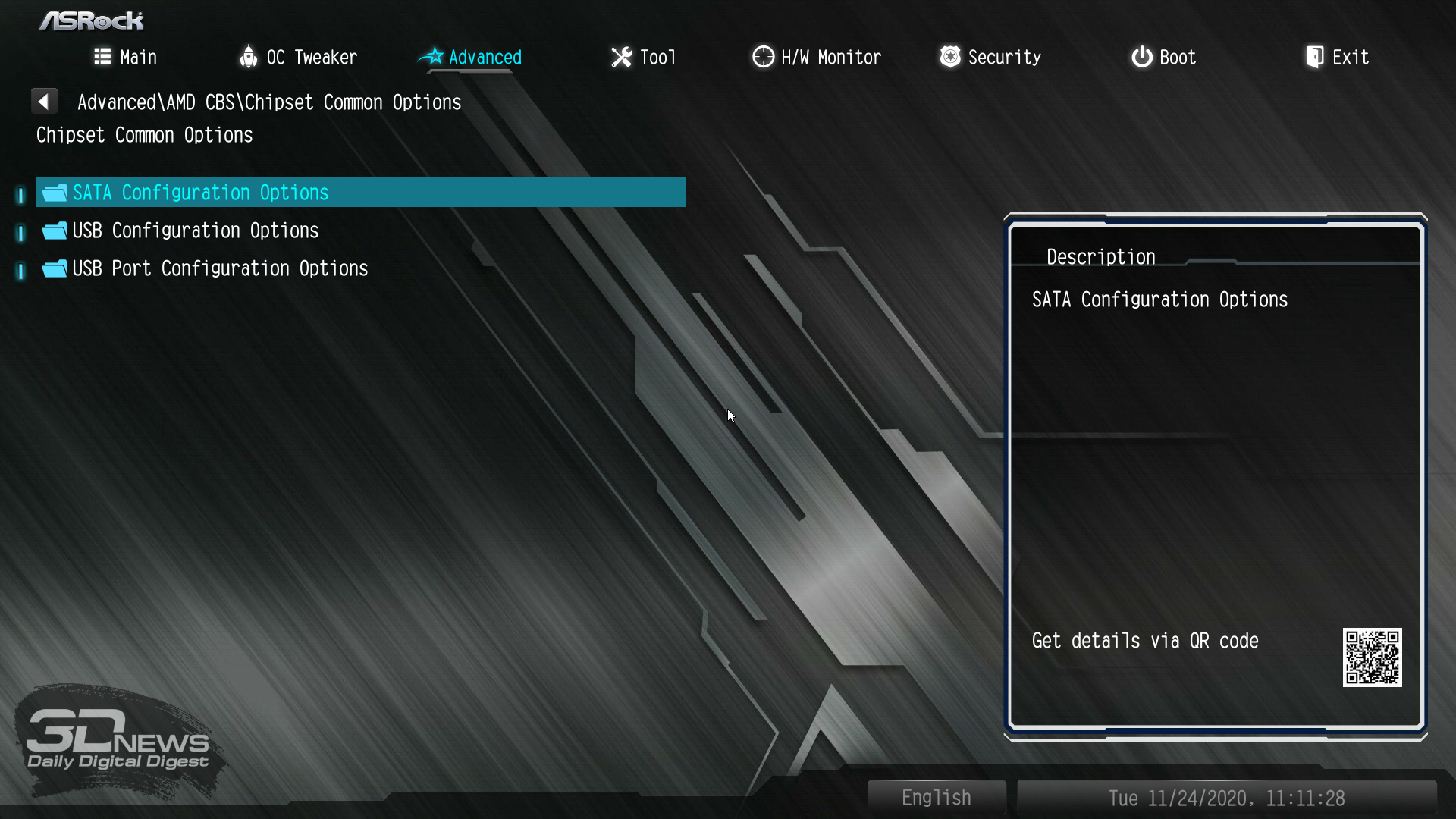

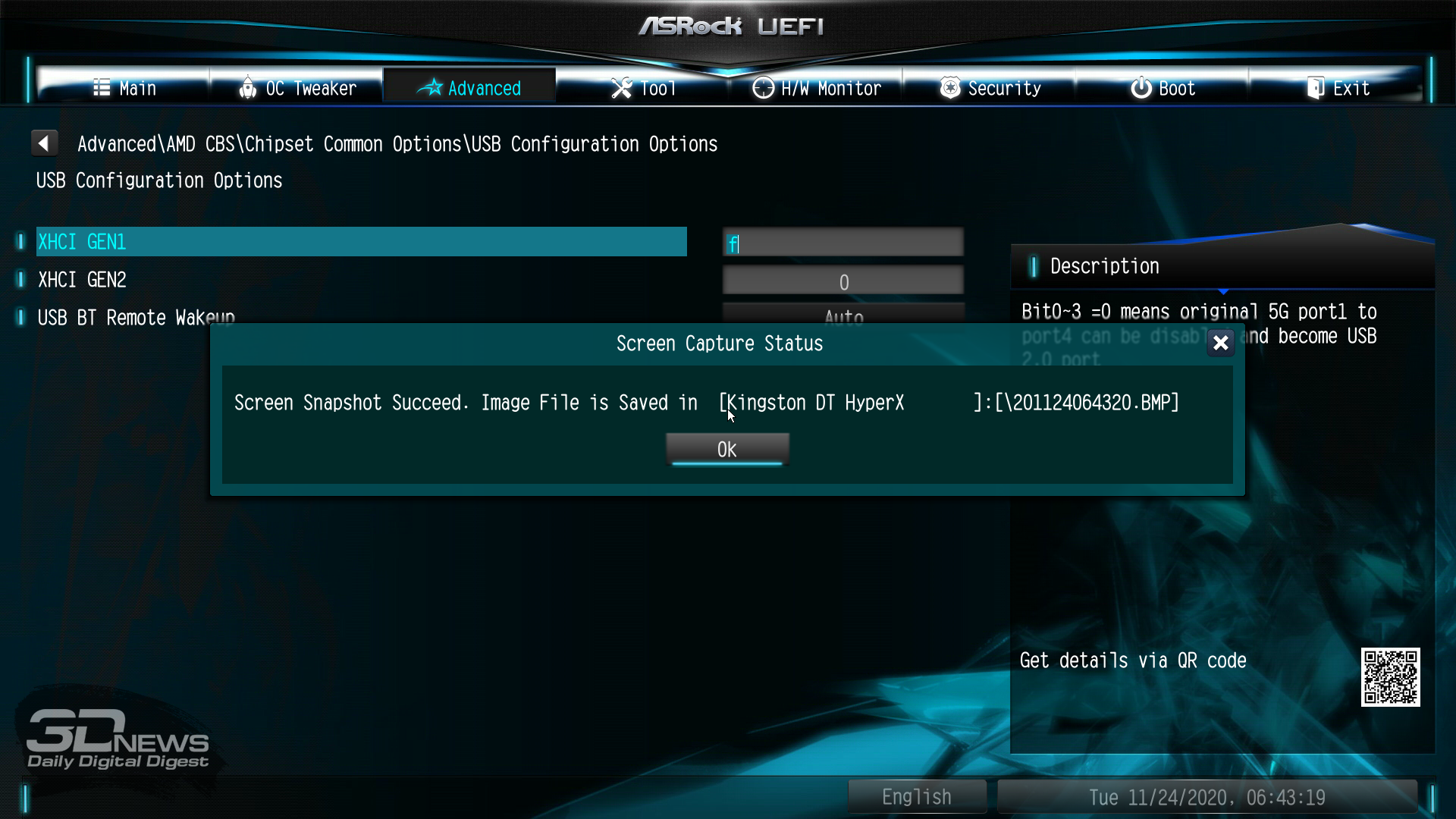

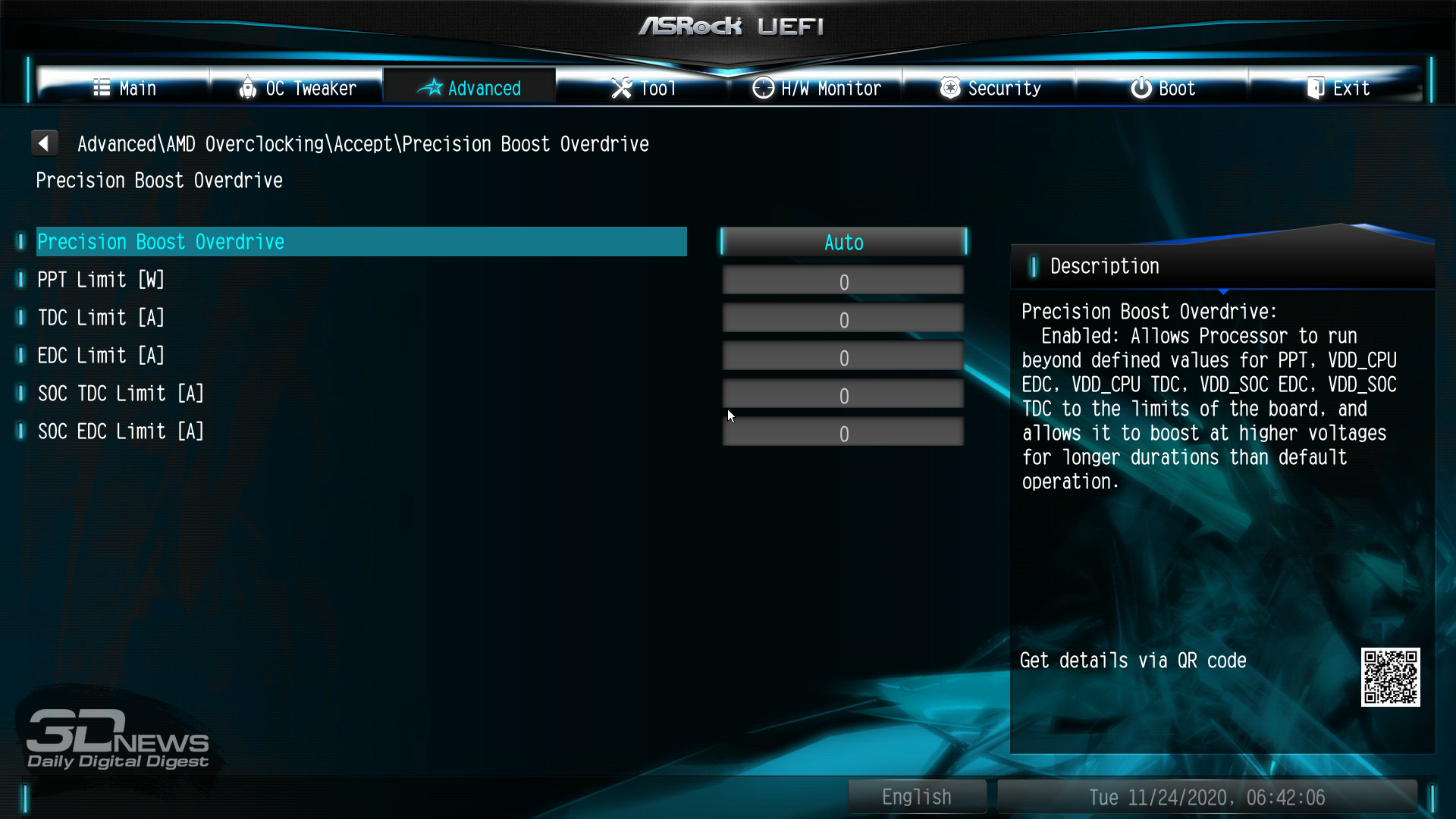

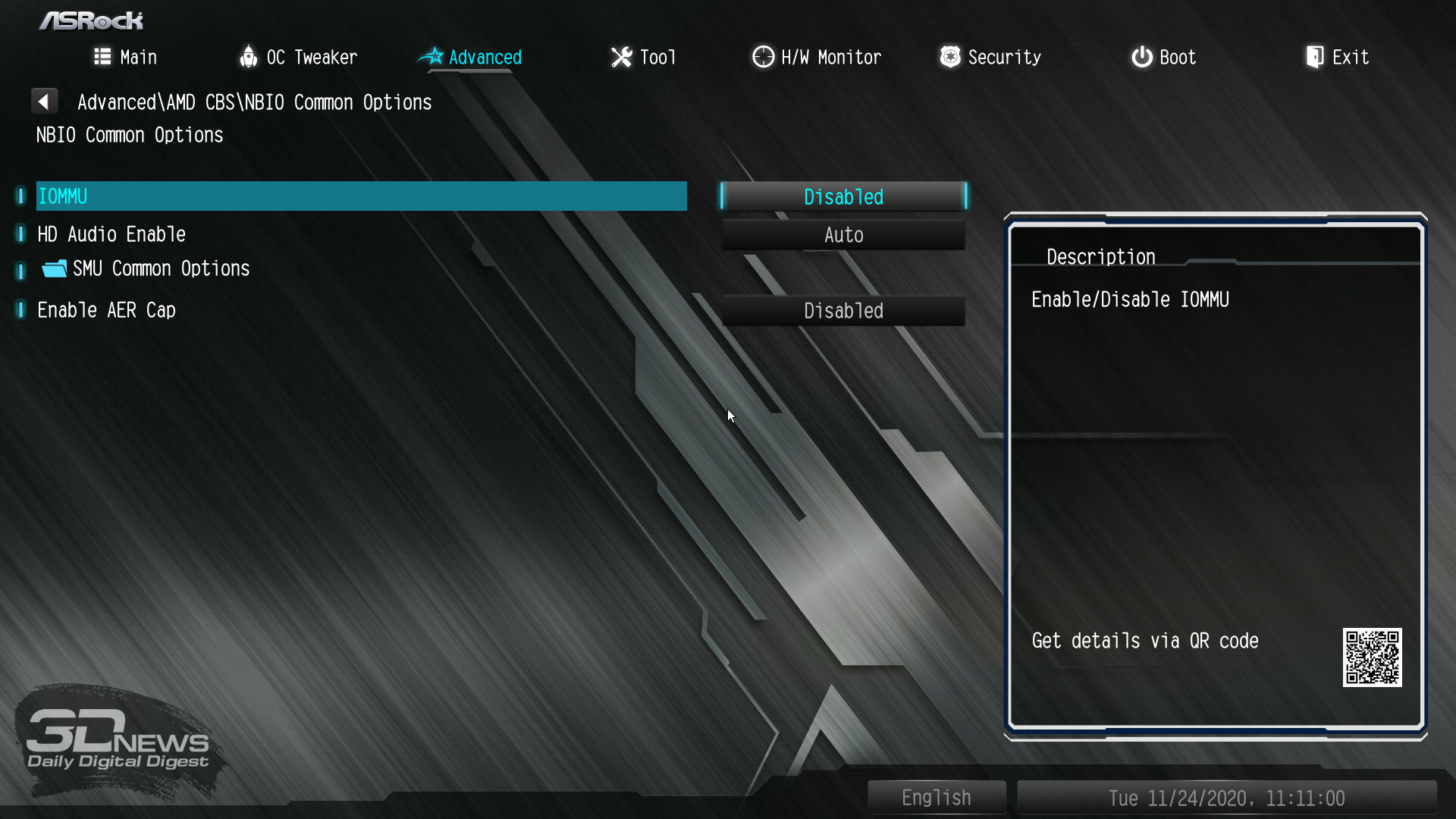

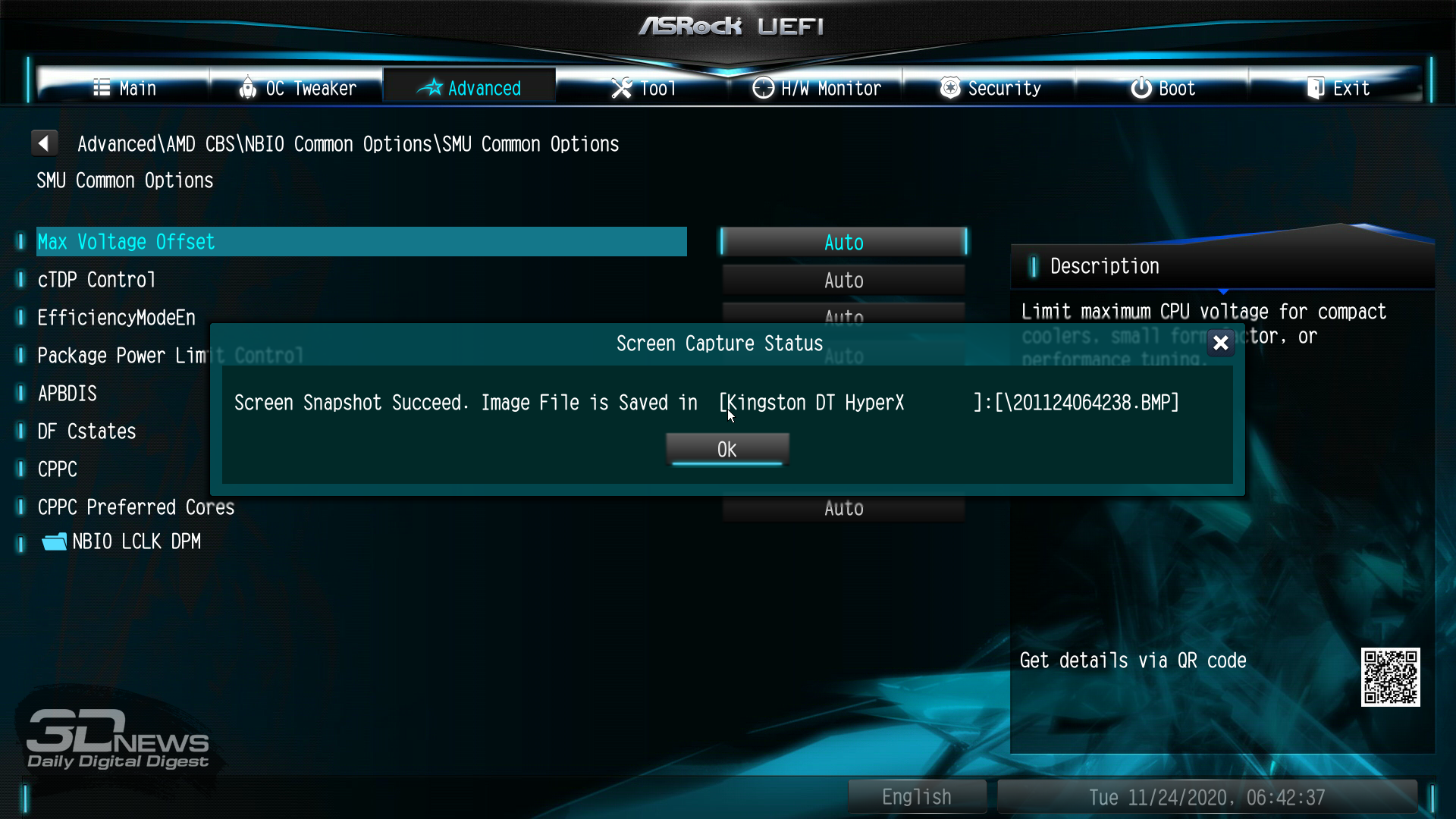

Разница между прошивками плат B550M-HDV и B550M Pro4 проявляется, как видите, в наборе напряжений и методов их калибровки. Отметим, что более продвинутая материнка может регулировать напряжение CPU и SoC/Uncore не только в явном виде, но и в режиме Offset (режим, который задает отклонение напряжения от какого-то номинального значения). А еще ASRock B550M Pro4 получила четыре уровня LLC. В остальном же я не заметил большой разницы в BIOS устройств этого тайваньского производителя.
