Обзор и тестирование корпуса Aerocool Splinter Duo: ARGB и углеродное волокно

⇣ Содержание

Если судить по выпускаемым в последнее время моделям корпусов системных блоков, производители уже вдоволь наигрались с подсветкой и стеклянными панелями и постепенно направляют свои усилия по модернизации корпусов в правильное русло. Нет, конечно же, от этих маркетинговых «фишек» никто совсем не отказывался и не обирается, просто теперь в ассортименте стали появляться не только красивые, но и практичные корпуса, такие как, например, новый Aerocool Splinter Duo.

Практичный он потому, что имеет перфорированную переднюю панель и возможность установки восьми 120-мм вентиляторов, что позволит собрать в нём систему на любых – даже самых горячих – комплектующих. Кроме этого, корпус совместим с высокими башенными кулерами и длинными видеокартами, а также системами жидкостного охлаждения. Удивительно, что всё перечисленное Aerocool удалось вписать в сумму, не превышающую 6 тысяч рублей, что делает объект сегодняшнего тестирования в достаточной степени привлекательным.

#Технические характеристики

Название модели Aerocool Splinter Duo
(Splinter Duo-G-BK-V1)
Тип корпуса Mid Tower
Размеры (В × Ш × Д), мм 519 × 210 × 404
Масса, кг 6,5
Боковые панели Из закалённого тонированного стекла толщиной 4 мм и из стали толщиной 0,7 мм
Цвет Чёрный
Материал Сталь SPCC, чёрный АБС-пластик, стекло
Штатная система охлаждения Два вентилятора на верхней и один на задней панели (все на выдув): 120 × 120 × 25 мм, ~1000 об/мин, ARGB-подсветка
Отсеки для накопителей 0 × 5,25’’
2 × 3,5’’
2(+1) × 2,5’’
Слоты расширения, шт. 7 горизонтальных
Совместимость с материнскими платами ATX/micro ATX/mini-ITX
Порты вводы/вывода USB 3.0 × 2, HD Audio × 2
Поддержка блоков питания Любой PS/2-совместимый блок питания
Максимальная длина блока питания, мм 166
Максимальная высота кулера, мм 161
Максимальная длина видеокарт, мм 326
Пылевые фильтры, шт. 2 (снизу под блоком питания и на верхней панели)
Возможность модернизации под СЖО Нет
Возможность установки вентиляторов Общее количество может достигать 8 штук, в том числе:
передняя панель – 3 × 120 мм или 2 × 140 мм;
верхняя панель – 2 × 120 мм;
задняя панель – 1 × 120 мм;
кожух блока питания – 2 × 120 мм;
боковые панели – не предусмотрено
Возможность установки радиаторов СЖО Передняя панель: от 120 × 120 мм до 360 × 120 мм;
верхняя панель: от 120 × 120 мм до 240 × 120 мм;
задняя панель: 120 × 120 мм;
основание и боковые панели: не предусмотрено
Дополнительно Кабель менеджмент (24 мм за поддоном материнской платы), стяжки;
светодиодная подсветка передней стенки и всех вентиляторов;
хаб для подключения и управления 6-ю вентиляторами и подсветкой
Гарантия производителя, лет 2
Страна производства Китай
Розничная стоимость, 5 999

#Упаковка и комплектация

Коробка у Aerocool Splinter Duo самая обычная – из коричневого картона, со схематичным изображением фронтальной панели корпуса. Ручек у коробки нет — носить её неудобно.

Внутри коробки корпус зафиксирован двумя пенопластовыми «скорлупами» и дополнительно облачён в полиэтиленовый пакет.

Внутри корпуса были обнаружены фильтр с магнитными периметром и комплект аксессуаров в пакетике.

В последнем обнаружились миниатюрный контроллер вентиляторов и подсветки, пластиковые стяжки, комплект винтов и втулок, а также инструкция по сборке и подключению контроллера.

Splinter Duo выпускается в Китае, на него предоставляется однолетняя гарантия. Розничная стоимость данной модели корпуса Aerocool составляет 5 999 рублей.

#Дизайн

Aerocool Splinter Duo – корпус формата Mid Tower, выполненный в строгом, но отнюдь не скучном дизайне. Он удачно балансирует между банальными «ящиками» офисного потребительского среза и так называемыми игровыми корпусами с яркими вставками и резкими переходами линий. Здесь же всё аккуратно и симпатично.



Интересным выглядит решение производителя сделать на боковых накладах спереди корпуса текстуру, имитирующую углеродное волокно.

Такая текстура накладок, как нам кажется, делает корпус более дорогим в визуальном плане, пусть даже это всего лишь имитация и пластик. Добавим, что высота корпуса равна 519 мм, толщина – 210 мм, глубина – 404 мм, а весит он шесть с половиной килограммов.

Передняя панель корпуса выполнена из пластика и перфорирована многочисленными круглыми отверстиями. Точно по её центру проходит светодиодная полоска, а внизу можно увидеть логотип Aerocool.



Сзади у Aerocool Splinter Duo полностью обычная компоновка с решёткой под 120-мм вентилятор, семью слотами под карты расширения с общей прижимной планкой и проёмом под блок питания.

Боковая панель корпуса выполнена из закалённого стекла толщиной 4 мм. Стекло слегка тонировано, поэтому приглушает все внутренние свечения.

На верхней панели корпуса установлен противопылевой фильтр с магнитным креплением по периметру, углублённый в специально выштампованную для этого выемку. Под ними видны два 120-мм вентилятора, сориентированные на выдув из корпуса.



К металлическому основанию корпуса прикреплены две пластиковые накладки высотой около 30 мм — они вместе с мягкими квадратными наклейками составляют опоры корпуса.

Там же виден ещё один фильтр под зоной блока питания, фиксируемый шестью зацепами по периметру, а также винтовое крепление корзины HDD.

На верхнюю панель Aerocool Splinter Duo выведены кнопки включения и сброса/регулировки подсветки, коннекторы для наушников и микрофона, а также два порта USB 3.0.  Кнопки нажимаются с характерным щелчком, мягкие и тактильно-приятные.

Кроме этого, здесь же разместились индикаторы включения и активности накопителей.

Отметим качественную сборку корпуса Aerocool Splinter Duo: щелей между панелями нет, их кромки обработаны хорошо, пластик не скрипит и в целом нет различных неприятных мелочей, присущих дешёвым моделям корпусов. Здесь придраться вообще не к чему.

#Внутреннее строение

Обе боковые панели корпуса фиксируются винтами с пластиковой головкой, а чтобы их удобнее было снимать, предусмотрена выштампованная ручка. Обязательно нужно придерживать панели, когда откручиваете винты, поскольку дополнительных зацепов у них нет (особенно это касается стеклянной панели).

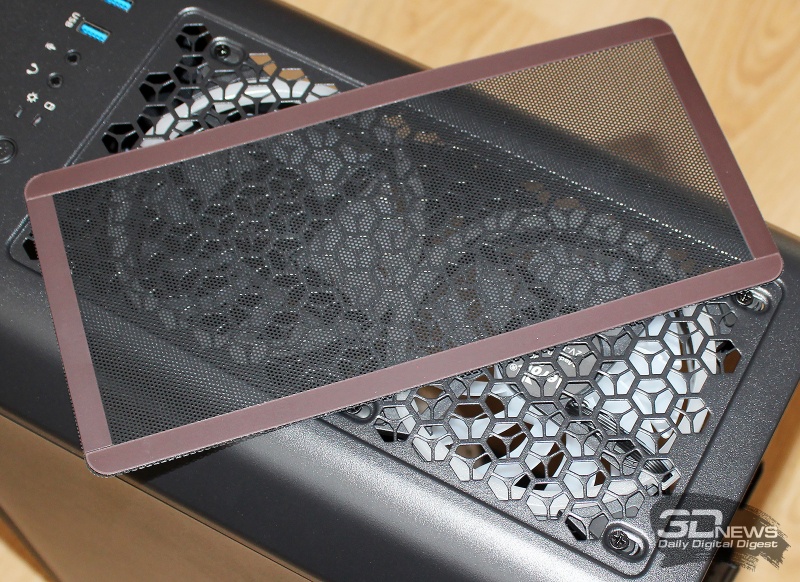

Верхний пылевой фильтр с магнитным креплением снимается одним движением, открывая достаточно оригинальную вентиляционную решётку.

А вот как выглядит шасси Aerocool Splinter Duo. Отметим, что металл сравнительно тонкий – около 0,5 мм, поэтому даже рёбра жёсткости на поддоне для материнской платы не позволяют исключить его деформацию при лёгком нажатии.



Внутри корпус разделён на две зоны металлическим кожухом. Внизу размещаются блок питания и накопители, а в достаточно просторной (для таких размеров корпуса) рабочей зоне устанавливается материнская плата форм-фактора ATX, Micro-ATX или mini-ITX вместе с другими комплектующими.

Передняя панель корпуса фиксируется на пластиковых «тюльпанах» и снимается, если её с усилием потянуть на себя.

От неё отходит кабель светодиодной подсветки, который необходимо заранее отключить от контроллера (если он будет установлен к тому времени).

На этом же ракурсе видно, что перфорация панели занимает только 50% её площади, но это всё же лучше, чем полностью глухие фронтальные стенки, которые стали модными у производителей корпусов в последнее время.

Несмотря на скромные габариты, Aerocool Splinter Duo можно назвать довольно вместительным корпусом. В него войдут процессорные системы охлаждения высотой до 161 мм и видеокарты длиной до 326 мм.

Перегородка над блоком питания также перфорирована. Сделано это для возможности установки на неё пары 120-мм вентиляторов, отверстия под которые хорошо видны на фото.

Длина блока питания не должна превышать 166 мм, но этот размер указан при установленной корзине для накопителей.

Если же её снять, то в корпусе можно разместить блок питания практически любой длины.

Говоря о самих накопителях, отметим, что в Aerocool Splinter Duo можно установить два 3,5-дюймовых накопителя в корзину в нижней части.

Если используется только один 3,5-дюймовый накопитель, то сверху на эту же корзину можно установить 2,5-дюймовый SSD.

Снимать её очень просто, но корпус всё же придётся положить на бок.

Ещё два 2,5-дюймовых SSD размещаются на перегородке корпуса, причём не за ней, а прямо в рабочей зоне — винты их крепления как раз вворачиваются с обратной стороны.

Для плат расширения в Aerocool Splinter Duo предусмотрено семь горизонтальных слотов, закрытых одноразовыми заглушками с перфорацией.

Над ними установлена общая прижимная пластина с винтом с накатанной головкой.

В число штатных кабелей корпуса, длина которых составляет 700 мм, входят провода с коннекторами передней панели, аудиокабель и кабель USB 3.0.

Также в корпусе предусмотрены кабели вентиляторов и подсветки, подробнее о которых мы расскажем далее.

#Система охлаждения и возможности дооснащения

Штатная система охлаждения Aerocool Splinter Duo реализована тремя 120-мм вентиляторами, установленными на выдув из корпуса. Два из них размещены на верхней панели, а третий – на задней стенке.

Последний можно регулировать по высоте на 20 мм, чтобы выставить его максимально напротив процессорного кулера.

Все вентиляторы оснащены ШИМ-управлением и поддерживают ARGB-подсветку. Если судить по дизайну рамки и лопастей, это модель Duo 12 с максимальной скоростью около 1000 об/мин на «гидравлических» подшипниках с нормативным сроком службы не менее 60 000 часов.

Что касается общего количества вентиляторов, то всего их в Aerocool Splinter Duo может быть восемь штук, причём два передних могут быть размером 140 мм.

Для подключения вентиляторов и подсветки в Aerocool Splinter Duo, а также управления ими предусмотрен шестиканальный контроллер с питанием от коннектора SATA-типа. Схема подключения кабелей к нему выглядит следующим образом.

Как видим, у этого контроллера оригинальные разъёмы для подключения вентиляторов, то есть сторонние модели вентиляторов к нему подключить, к сожалению, не получится. При этом два 5-вольтовых ARGB-разъёма здесь стандартные и к ним можно подключить подсветку вентиляторов, которая будет синхронизирована с остальными компонентами.

Поддерживает корпус и размещение систем жидкостного охлаждения. Спереди можно установить СЖО с радиатором размерами до 360 × 120 мм, сверху – 240 × 120 мм, а на заднюю панель войдёт только 120-мм радиатор.

Правда, фактически для СЖО может использоваться только передняя панель, так как сверху зазор до материнской платы очень маленький, чтобы туда мог без проблем войти 240-мм радиатор с вентиляторами. Он гарантированно будет конфликтовать с материнской платой и её компонентами.

#Сборка

Сборка системы в корпусе Aerocool Splinter Duo проста и интуитивно понятна, пусть и не во всём удобна. Инструкция упростит эту процедуру начинающим пользователям, а опытным она даже не потребуется. Для вворачивания опорных втулок в поддон материнской платы в комплекте есть накидная головка под отвёртку.

Отверстия кабелей и петли для их стяжек размещены в удобных местах, поэтому прокладка кабелей не вызывает никаких затруднений. Единственное тесное место – это зона подключения 8-контактного кабеля на материнской плате – при габаритном кулере туда не подлезть, если, конечно, вы не Яннис Адетокунбо. Но решается эта проблема заблаговременным подключением кабеля к плате с последующей её установкой в корпус.

Собранная нами в Aerocool Splinter Duo система с довольно габаритными кулером и видеокартой разместилась в нём без каких-либо сложностей.



Расстояние за задней стенкой составляет около 20 мм, чего вполне достаточно для прокладки кабелей. Поскольку в нашем случае за аккуратностью кабель-менеджмента никто не гнался (всё равно разбирать после тестов), с обратной стороны всё немного небрежно.

А вот как выглядит Aerocool Splinter Duo в собранном и закрытом состоянии – ну просто эталон строгости и лаконичности.

При включении системы светятся не только вентиляторы, но и полоска в передней панели.

Синхронизация подсветки возможна с любыми материнскими платами, имеющими ARGB-разъём.

Однако если такого разъёма на плате нет, то изменять режимы подсветки можно с помощью кнопки на передней панели, последовательным нажатием. Ну а если она (подсветка) совсем надоела, то можно подержать кнопку нажатой в течении шести секунд — и подсветка отключится вовсе.
