Обзор материнской платы ASUS ROG Maximus Z690 Hero: младший флагман

⇣ Содержание

Выпуск новых процессоров Intel семейства Alder Lake сопровождался стартом нового набора системной логики Intel Z690 и материнских плат на их основе. Так у «синих» происходит при каждом релизе процессоров — это своего рода традиция. В дополнение к возможности установки новых процессоров ключевые изменения плат на Intel Z690 в сравнении с платами на Intel Z590 заключаются в поддержке шины PCI Express версии 5.0 от процессора и версии 4.0 от чипсета, шины DMI 4.0 x8 (она вдвое быстрее предыдущего поколения), а также оперативной памяти стандарта DDR5. Помимо этого, с 24 до 28 увеличено число чипсетных линий PCI Express, с шести до восьми — число портов SATA, с трёх до четырёх — количество портов USB 3.2 Gen 2×2 (20 Гбит/с). Наконец, теперь используется Wi-Fi 6E вместо обычного Wi-Fi.

Нельзя назвать перечисленные изменения знаковыми, но если сравнивать нынешний апгрейд с переходом от Intel Z490 к Z590, то прогресс куда более очевиден, тем более что производители материнских плат добавили к новому набору системной логики свои фирменные «присадки», делая каждую модель платы уникальной. Конечно же, в первую очередь мы имеем в виду компанию ASUS, которая представила сразу 19 материнских плат на Intel Z690 для решения любых задач и кошельков любой толщины. Платы сгруппированы по пяти категориям: ROG, ROG Strix, ProArt, TUF Gaming и Prime. Флагманская серия ROG представлена пятью моделями, самой младшей и относительно доступной из которых является ASUS ROG Maximus Z690 Hero. О ней и пойдёт речь в сегодняшнем материале.

#Технические характеристики и стоимость

Поддерживаемые процессоры Процессоры Intel Core i9, Core i7, Core i5 в исполнении LGA1700 двенадцатого поколения микроархитектуры Core;
поддержка технологий Intel Turbo Boost 2.0 и Turbo Boost Max 3.0
Чипсет Intel Z690
Подсистема памяти 4 × DIMM DDR5 объёмом до 128 Гбайт;
двухканальный режим работы памяти;
поддержка модулей с частотами 4800 МГц и от 5000(OC) до 6400+(OC) МГц;
поддержка Intel XMP (Extreme Memory Profile)
Графический интерфейс 1 × HDMI 2.1 (4K 60 Гц);
2 × Intel Thunderbolt 4 (USB Type-C) с поддержкой DisplayPort 1.4
Разъёмы для плат расширения Процессор Intel Core:
– 2 слота PCI Express 5.0 x16 (режимы работы x16/x0 или x8/x8);
Чипсет Intel Z690 Express:
– 1 слот PCI Express 4.0 x16 (режимы работы x4 или x4/x4)
Интерфейсы накопителей Процессор Intel Core 12-го поколения:
– 1 × M.2, M.2_1 поддерживает только PCI Express-накопители 4.0 x4 длиной 42, 60, 80 и 110 мм.
Чипсет Intel Z 690+контроллер ASMedia ASM 1061:
– 6 × SATA III, пропускная способность до 6 Гбит/с (поддержка RAID 0, 1, 5 и 10, Intel Rapid Storage Technology, NCQ, AHCI и Hot Plug);
– 2 × M.2, длина накопителей в обоих слотах 42, 60 или 80 мм, M.2_2 поддерживает только PCIe-накопители стандарта 3.0 x4, а M.2_3 – PCIe 4.0 x4 и SATA-накопители.
ROG Hyper M.2 card:
– 2 × M.2, поддерживает только PCI Express-накопители 4.0/5.0 x4 длиной 42, 60, 80 и 110 мм
Сетевые
интерфейсы
2,5-гигабитный сетевой контроллер Intel I225-V Ethernet (до 2,5 Гбит/с);
беспроводной модуль Intel Wi-Fi 6E AX210NGW (802.11 a/b/g/n/ac/ax) с поддержкой работы в диапазонах 2,4, 5 и 6 ГГц (ширина канала 160 МГц), Bluetooth 5.2 + High speed class II
Аудиоподсистема 7.1-канальный HD-аудиокодек SupremeFX (Realtek ALC4082) 32 бит/384 кГц:
– аудиоконденсаторы Nichicon Fine Gold;
– ESS SABRE9018Q2C DAC/AMP;
– Texas Instruments OPA2836;
– экранирование аудиопроцессора;
– разведение левого и правого каналов в разных слоях текстолита;
– изоляция печатной платы;
– позолоченные аудиоштекеры;
– подсветка аудиозоны
Интерфейс USB Общее число USB-портов – 20, в том числе:
– 6 портов USB 2.0 (4 на задней панели и 2 подключаются к коннектору на печатной плате);
– 4 порта USB 3.2 Gen1 5 Гбит/с (подключаются к двум разъёмам на текстолите, в т.ч. через хаб ASMedia ASM1074);
– 1 порт USB 3.2 Gen2×2 20 Гбит/с (разъём на печатной плате, поддерживает зарядку мощностью до 60 Вт);
– 1 порт USB 3.2 Gen2 10 Гбит/с (разъём на печатной плате);
– 2 порта USB 4.0 до 2×20 Гбит/с (Type-C, на задней панели через контроллер Thunderbolt);
– 6 портов USB 3.2 Gen2 10 Гбит/с (все Type-A на задней панели)
Разъёмы и кнопки на задней панели Кнопки BIOS Flashback и Clear CMOS;
видеовыход HDMI 2.0b;
USB 4.0 Thunderbolt 4 Type-C и USB 2.0;
USB 4.0 Thunderbolt 4 Type-C, USB 2.0 и сетевой порт 2.5G;
USB 3.2 Gen2 Type-C и два порта USB 3.2 Gen2 Type-A;
четыре порта USB 3.2 Gen2 Type-A;
два коннектора SMA для антенн беспроводного модуля связи (2T2R);
оптический выход S/PDIF-интерфейса;
пять позолоченных 3,5-мм аудиоразъёмов
Внутренние разъёмы на текстолите 24-контактный горизонтальный разъём питания ATX;
2 × 8-контактных разъёма питания ATX 12 В (ProCool II);
6-контактный разъём питания PCIe;
6 SATA 3;
3 M.2 Socket 3;
разъём USB Type-C для подключения порта USB 3.2 Gen2×2 20 Гбит/с;
2 разъёма USB для подключения четырёх портов USB 3.2 Gen1 5 Гбит/c;
2 разъёма USB для подключения четырёх портов USB 2.0;
2 4-pin разъёма для вентиляторов системы охлаждения CPU мощностью до 12 Вт (1 A);
4-pin разъём для помп СЖО CPU мощностью до 12 Вт (1 A);
4-pin разъём для помп СЖО CPU мощностью до 36 Вт (3 A);
4 4-pin разъёма для корпусных вентиляторов с поддержкой PWM мощностью до 12 Вт (1 A);
2 2-pin коннектора Water In и Water Out;
3-pin коннектор Water Flow;
группа разъёмов для передней панели корпуса;
разъём аудио для передней панели корпуса;
коннектор RGB LED (поддержка светодиодных лент 12 В/3 A, 36 Вт);
3 коннектора ARGB LED (поддержка адресуемых светодиодных лент 5 В/3 A, 15 Вт);
кнопка FlexKey;
коннектор SPI TPM;
кнопка Start;
кнопка ReTry;
10-pin коннектор System Panel;
индикатор Q-Code;
коннектор термодатчика
BIOS 256 Мбит UEFI AMI BIOS с мультиязычным интерфейсом и графической оболочкой
Контроллер I/O Nuvoton NCT6798D
Дополнительно (особенности) Система питания CPU на 18+2+1 (90А) фазах;
адаптер ROG Hyper M.2;
улучшенная электрическая защита разъёмов;
интегрированная корпусная заглушка;
иллюминация Polymo на кожухе интерфейсной панели;
раздвижной кронштейн под видеокарту;
кнопка для открытия защёлки слота видеокарты Q-Release;
флеш-накопитель с драйверами и программным обеспечением;
встроенный в BIOS MemTest86
Форм-фактор, габариты (мм) ATX, 305 × 244
Поддержка операционной системы Windows 11 x64, Windows 10 x64
Гарантия производителя, лет 3
Розничная стоимость, руб. 53 000

#Упаковка и комплектация

Коробка, в которой поставляется ASUS ROG Maximus Z690 Hero, оформлена в характерном для продуктов серии ROG стиле, что позволяет легко и быстро идентифицировать их на полках магазинов или электронных площадках.

Если лицевая панель коробки довольно лаконична и содержит только название платы с полоской пиктограмм, то на обратной стороне можно увидеть краткие технические характеристики платы и фотографии её главных особенностей.

Внутри основной коробки плата лежит на картонном поддоне и накрыта прозрачной пластиковой крышкой, а под ней в двух отсеках размещены комплектующие. В их числе различные кабели, винты, флеш-накопитель объёмом 32 Гбайт с драйверами и программами, антенна беспроводного модуля связи, инструкции и купоны.

Отдельно можно отметить плату-адаптер ROG Hyper M.2 для размещения двух дополнительных накопителей в портах M.2, который устанавливается в слот PCI Express.

Нельзя сказать, что ASUS ROG Maximus Z690 Hero прямо так уж богато укомплектована — всё же это младшая модель серии ROG, — но всё необходимое для работы вместе с ней поставляется.

Плата выпускается в Китае и сопровождается фирменной трёхлетней гарантией. Стоимость ASUS ROG Maximus Z690 Hero в российских магазинах на момент подготовки статьи составляла 53 тысячи рублей. Столько же, например, стоит сейчас процессор Intel Core i9-12900K в OEM-поставке.

#Дизайн и особенности

ASUS ROG Maximus Z690 Hero выполнена в привычном форм-факторе ATX и имеет размеры 305 × 244 мм. Дизайн у неё строгий и одновременно агрессивный.

Радиаторы на цепях VRM и ближайшем к процессорному гнезду разъёме M.2 ощетинились многочисленными рёбрами, а плоский радиатор чипсета накрыт пластиной с символикой ROG.

Пластика на плате нет. Даже кожух, накрывающий зону аудиотракта, выполнен из металла и накрыт стеклом. Если описывать общее впечатление от знакомства с дизайном и качеством ASUS ROG Maximus Z690 Hero парой слов, то это, вероятнее всего, будут слова «эстетическое удовольствие».

Порты ввода-вывода платы с интегрированной панелью организованы достаточно интересно.

На ней размещены кнопки BIOS Flashback и Clear CMOS, видеовыход HDMI, сразу одиннадцать портов USB, включая два Type-C версии 4.0 интерфейса Thunderbolt 4, два коннектора SMA для антенн беспроводного модуля связи, оптический выход S/PDIF-интерфейса и пять позолоченных 3,5-мм аудиоразъёмов. Сюда напрашивается ещё один сетевой порт, но это уже прерогатива старших плат ASUS ROG.

Без радиаторов плата преображается, но не теряет своей высокотехнологичной привлекательности. Напротив, максимальная загруженность текстолита различными контроллерами, конденсаторами, разъёмами и портами в безупречном с точки зрения качества исполнении лишь подчёркивает статусность продукта и наверняка вызовет чувство глубокого удовлетворения у владельцев ASUS ROG Maximus Z690 Hero, несмотря на её высокую стоимость.

В основе платы лежит восьмислойный текстолит с удвоенным содержанием медных слоёв. Чтобы расположение основных элементов платы было более наглядным, приведём схему из инструкции по эксплуатации.

Процессорный разъём LGA1700 на плате, разумеется, стандартный, но его внутреннее заполнение стабилизирующими конденсаторами на каждой модели платы и у каждого производителя разное. Мы будем обращать на это внимание и в последующих обзорах.

В списке поддерживаемых ASUS ROG Maximus Z690 Hero процессоров на данный момент значится всего шесть моделей на Alder Lake, но больше их просто и не существует. Со временем усилиями Intel список расширится.

Питание процессора организовано по схеме «18+2+1» (VCore+VCCIO+iGPU).

Каждый канал питания процессора состоит из ISL99390 MOSFET (90 А Smart Power Stage) производства Renesas и суперферритового дросселя MicroFine на 45 А. Рядом распаяны высококачественные японские конденсаторы с нормативным сроком службы не менее десяти тысяч часов, отвечающие за сглаживание пульсаций входного и выходного тока.

Управление питанием процессора возложено на ШИМ-контроллер RAA229131 производства того же Renesas.

Здесь же стоит упомянуть контроллер TPU, который отвечает за управление напряжениями, мониторинг и автоматический разгон, активируемый в BIOS материнской платы.

Питанием плата обеспечивается через стандартный 24-контактный разъём и дополнительный шестиконтактный разъём для питания видеокарт (подаёт плюсом 60 ватт на первый PCI Express-слот).

Персонально для процессора и его силовой обвязки предусмотрены два восьмиконтактных разъёма ProCool II. Они наделены усиливающей и одновременно охлаждающей металлической оболочкой.

ASUS ROG Maximus Z690 Hero оснащена четырьмя слотами для оперативной памяти стандарта DDR5. У слотов нет металлических оболочек, но есть перемычка со стальной вставкой, а фиксаторы размещены только с правой стороны. Напомним, что, как и на платах с Intel Z590 и DDR4, в новом поколении плат с DDR5 приоритетными для установки слотами являются второй и четвёртый от процессорного гнезда (A2 и B2).

На плату можно установить память общим объёмом 128 Гбайт, а её частота может достигать 6,4 ГГц. Такие модули уже есть в QVL-листе ASUS ROG Maximus Z690 Hero, хотя для них потребуется напряжение 1,3 В. Есть и поддержка профилей XMP.

В основе платы лежит набор системной логики Intel Z690.

Он охлаждается большим плоским радиатором, с которым контактирует через термопрокладку. Тепловыделение этого чипа составляет всего 6 ватт, поэтому в процессе работы радиатор чипсета был едва тёплый.

Все три слота PCI-Express на плате выполнены в конструктивном исполнении x16. Первый и второй слоты имеют металлическую оболочку, поддерживают версию PCIe 5.0 и оба подключены к процессору. Если видеокарта будет установлена в первый слот, то он будет работать в режиме x16, а при установке двух видеокарт линии будут разделены пополам (x8/x8).

Нижний слот PCIe подключён к чипсету Intel Z690 и имеет только четыре линии. Однако при установке в него карты расширения ROG Hyper M.2 (и только для неё) число линий увеличивается до восьми, а соответствующая опция активируется в BIOS платы.

Коммутация слотов PCIe реализована мультиплексорами PX421 производства Texas Instruments, распаянными на обратной стороне платы.

Из удобных «фишек» в плане установки видеокарт в PCIe-слоты отметим комплектацию ASUS ROG Maximus Z690 Hero регулируемой по высоте подпоркой для поддержания массивных видеокарт.

Впрочем, её мы видели и в предыдущем поколении ASUS ROG Maximus, а вот кнопка с тросиком для открытия защёлки и выталкивания видеокарты из слота – нововведение плат последнего поколения этой серии.

Это очень удобная штука, которой не хватало предшествующим ROG Maximus Z690 Hero платам (да и вообще любым другим). К слову, на данный момент это эксклюзивная особенность плат ASUS, которую в будущем наверняка скопируют многие.

Чипсет Intel Z690 поддерживает восемь портов SATA, но у ASUS ROG Maximus Z690 Hero их шесть, чего, впрочем, более чем достаточно. Все разъёмы расположены рядом друг с другом в привычной горизонтальной ориентации.

Для обеспечения работы этих портов в помощь чипсету распаян контроллер ASMedia ASM1061, обслуживающий 5-й и 6-й SATA.

Для накопителей SSD предусмотрены три порта M.2 на самой плате и ещё два на карте расширения ROG Hyper M.2.

Основным портом является верхний M.2_1. Он получает от процессора четыре высокоскоростных линии PCIe версии 4.0 и поддерживает установку SSD длиной до 110 мм.

Нижние слоты M.2_2 и M.2_3 подключены к чипсету Intel Z690 и поддерживают установку накопителей длиной до 80 мм.

Причём если M.2_2 работает только с PCIe-накопителями, то M.2_3 поддерживает ещё и SATA-накопители. Все слоты оснащены радиаторами, а первый и третий — ещё и нижними пластинами с термопрокладками. Отметим и то, что слоты M.2 получили удобные пластиковые фиксаторы, позволяющие избежать использования маленьких и неудобных винтиков.

Два дополнительных накопителя могут быть установлены в карту расширения ROG Hyper M.2, для которой на ASUS ROG Maximus Z690 Hero предусмотрен слот PCIe x16_3.

Здесь подойдут только PCIe-накопители длиной от 42 до 110 мм, SATA-версии SSD не поддерживаются.

У ASUS ROG Maximus Z690 Hero два сетевых контроллера. Кабельная сеть реализована 2,5-гигабитным контроллером Intel I225-V.

За беспроводные соединения отвечает модуль Intel Wi-Fi 6E AX210NGW с поддержкой стандартов 802.11 a/b/g/n/ac/ax и с возможностью работы на частотных диапазонах 2,4, 5 и 6 ГГц. Также поддерживается Bluetooth 5.2.

USB-портов на ASUS ROG Maximus Z690 Hero в достатке. Их общее количество равно 20, из которых 11 выведены на интерфейсную панель и ещё 9 подключаются к внутренним разъёмам. Самые быстрые порты, 2×20 Гбит/с Type-C, реализованы контроллером Thunderbolt 4 (Intel JHL8540).

Ещё один высокоскоростной порт USB 3.2 Gen2×2 20 Гбит/с распаян на плате и поддерживает зарядку мощностью до 60 Вт. Рядом с ним можно увидеть колодку для подключения двух портов USB 3.2 Gen1 5 Гбит/с и ещё одну такую же снизу, возле портов SATA.

Они работают от чипсета Intel Z690 через хаб ASMedia ASM1074.

Кроме них, к плате можно подключить четыре порта USB 2.0.

Они реализованы микросхемой-контроллером Alcor Link AU6260.

В общем, к количеству и разнообразию портов USB на новой плате ASUS сложно предъявить какие-либо претензии.

В основе звукового тракта ASUS ROG Maximus Z690 Hero лежит 7.1-канальный HD-аудиокодек SupremeFX (Realtek ALC4082) с поддержкой повышенной до 384 кГц частоты дискретизации при воспроизведении звука, экранированный металлическим колпачком.

Достичь более высокого качества встроенного звука ROG Maximus Z690 Hero позволяют высококачественные японские конденсаторы Nichicon Fine Gold, усилитель Texas Instruments OPA2836, а также ЦАП ESS SABRE9018Q2C DAC/AMP. Коэффициент нелинейных искажений с учётом шума заявлен на отметке 115 дБ, а динамический диапазон на 121 дБ.

Кроме этого, зона аудиотракта на текстолите экранирована от остальных компонентов токонепроводящей полоской, а левый и правый каналы разведены в разных слоях текстолита.

Контроллер, отвечающий за функции Multi I/O, мониторинг и управление вентиляторами, на ASUS ROG Maximus Z690 Hero не изменился с прошлого поколения – это Nuvoton NCT6798D.

Общее количество одновременно подключаемых к плате вентиляторов равно восьми. Их скорость можно регулировать как в BIOS, так и в приложении.

Один разъём имеет повышенную до 36 ватт мощность и способен обеспечить питанием производительные помпы систем жидкостного охлаждения.

Кроме разъёмов вентиляторов, на ASUS ROG Maximus Z690 Hero есть коннектор контроля потока жидкости в СЖО и два коннектора для контроля за температурами хладагента.

Микросхема BIOS у ASUS ROG Maximus Z690 Hero одна, но с возможностью восстановления/обновления с внешнего накопителя с помощью порта USB 2.0 на интерфейсной панели (отмечен) и кнопки BIOS Flashback.

Напомним, что установка на плату процессора и оперативной памяти в этом случае не обязательна.

За регулировку подсветки на плате отвечает контроллер Aura.

На самой ASUS ROG Maximus Z690 Hero подсвечивается кожух панели ввода-вывода (по всей площади крышки), для свечения которого можно выбрать один из десяти доступных в Aura Sync режимов.

Для подключения лент светодиодной подсветки на плате предусмотрены сразу четыре коннектора, три из которых адресуемые.

Два адресуемых разъёма и один неадресуемый выведены на нижний край текстолита. Там же размещены разъём аудио для передней панели корпуса, коннекторы для вентиляторов и СЖО, порты USB 2.0 и группа разъёмов передней панели.

В правом верхнем углу текстолита находится индикатор POST-кодов (Q-Code в интерпретации ASUS), под которым расположена линейка светодиодов CPU/DRAM/VGA/Boot, сигнализирующих о стадиях прохождения процедуры POST.

Рядом с ним кнопки ReTry (если не помогает reset), Start и Flex Key (настраивается в BIOS на выполнение разных функций, а по умолчанию срабатывает как reset).

Для охлаждения VRM-цепей питания процессора на плате установлен сдвоенный радиатор, секции которого соединены 6-мм тепловой трубкой и расширены благодаря объединению с алюминиевым кожухом панели ввода-вывода. Эти радиаторы контактируют с силовыми элементами через высокоэффективные термопрокладки толщиной чуть больше 1,5 мм.

В свою очередь, для накопителей в портах M.2 предусмотрены радиаторы с термопрокладками Laird с теплопроводностью 5 Вт/(м∙К). Также отметим огромный по площади радиатор чипсета Intel Z690.

#Возможности UEFI BIOS

ASUS ROG Maximus Z690 Hero поступила к нам на тесты с BIOS версии 0237, которую мы обновили сначала до версии 0702, а затем и до последней доступной — 0803 от 3 декабря 2021 года. В сравнении с тем, что мы видели на предыдущем поколении плат, оформление оболочки не претерпело изменений: в ней по-прежнему преобладают чёрный и красный тона с белым и жёлтым шрифтом. Первый старт оболочки всегда происходит в упрощённом режиме EZ Mode, который далее можно поменять на расширенный.

При переключении в расширенный режим открываются шесть основных разделов, а также разделы "Избранное" и "Выход".

Справа всегда выводится информационная панель с параметрами процессора, оперативной памяти и данными мониторинга в реальном времени. При изменении некоторых параметров внизу появляется строка подсказок. Сверху проходит линейка со встроенными утилитами и методикой разгона AI OC Guide.

Главный раздел BIOS называется Extreme Tweaker. Он содержит всевозможные параметры процессора, оперативной памяти и стабилизации напряжений, а также позволяет активировать поддерживаемые технологии. Основное отличие от аналогичного раздела BIOS плат предыдущего поколения заключается в увеличенном количестве настроек для производительных P-ядер и энергоэффективных E-ядер процессора.

В нижней части этого же основного раздела для регулировки доступны основные напряжения процессора и памяти.

Диапазоны их регулировки и шаг приведены в таблице.

Напряжение Минимальное значение, В Максимальное значение, В Шаг
CPU Core 0,600 1,700 0,001
CPU L2 0,600 1,800 0,001
CPU SA 0,700 1,800 0,001
CPU Input 1,500 2,100 0,010
DRAM VDD 0,800 2,070 0,005
DRAM VDDQ 0,800 2,070 0,005

Ну а далее пошли вложенные подразделы, из которых первый же относится как раз к индивидуальным настройкам каждого производительного и каждого энергоэффективного ядра процессора.

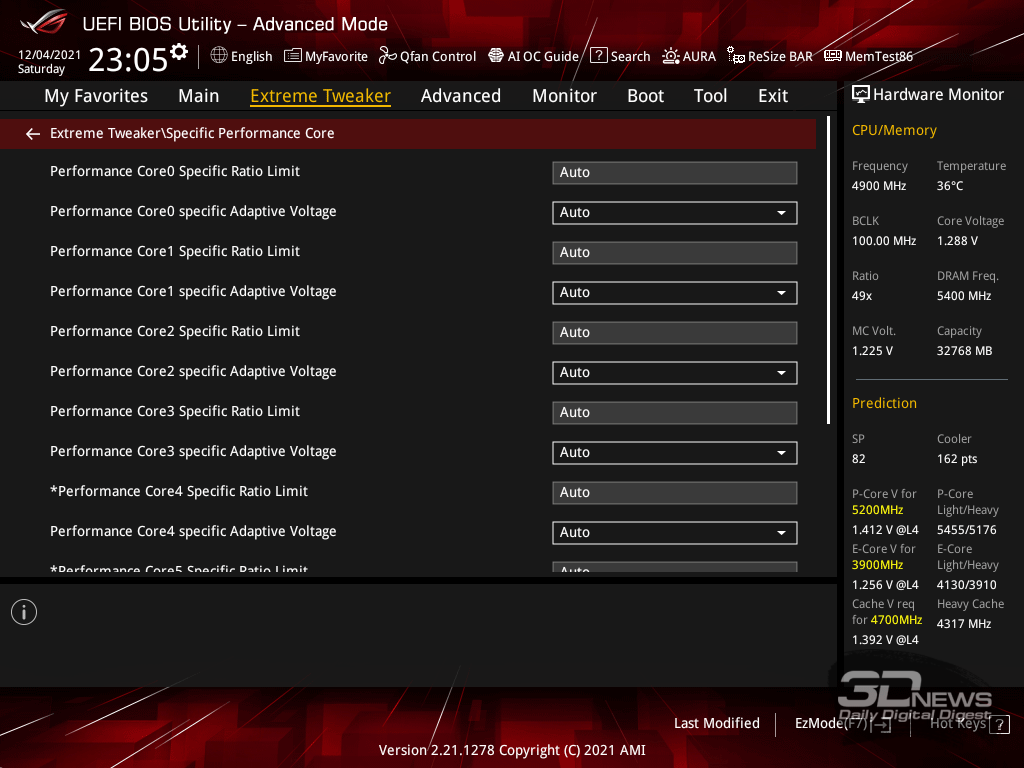

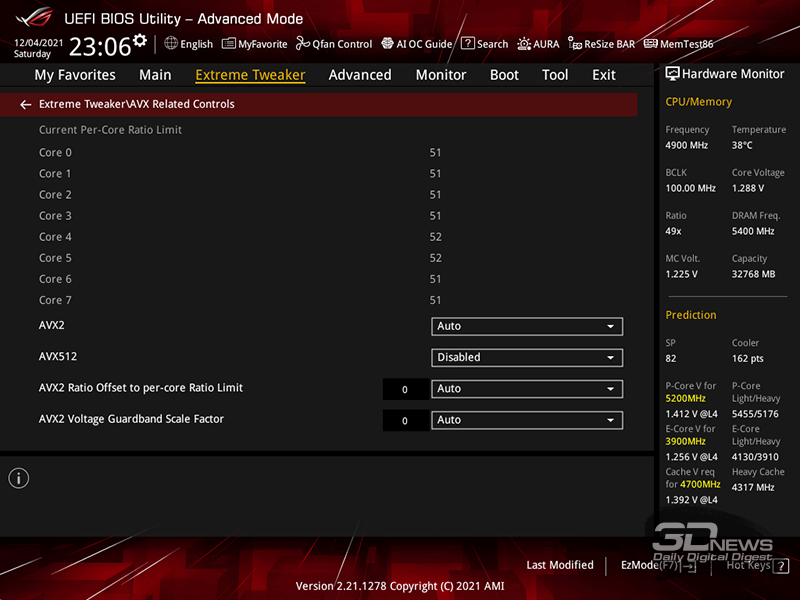

Следом идёт подраздел BIOS с настройками множителей для AVX-инструкций разных версий.

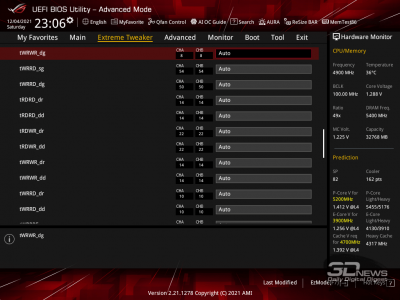

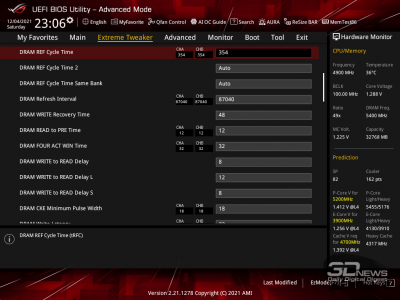

После базовой настройки оперативной памяти с активацией XMP можно «провалиться» в подраздел с тонкой настройкой таймингов, где для юстировки доступны любые задержки и сопутствующие им параметры.

Подраздел с настройками стабилизации напряжений на ядре процессора называется, как и прежде, DIGI+ VRM. Для ядра процессора в нём предусмотрены восемь уровней Load-line Calibration (LLC).

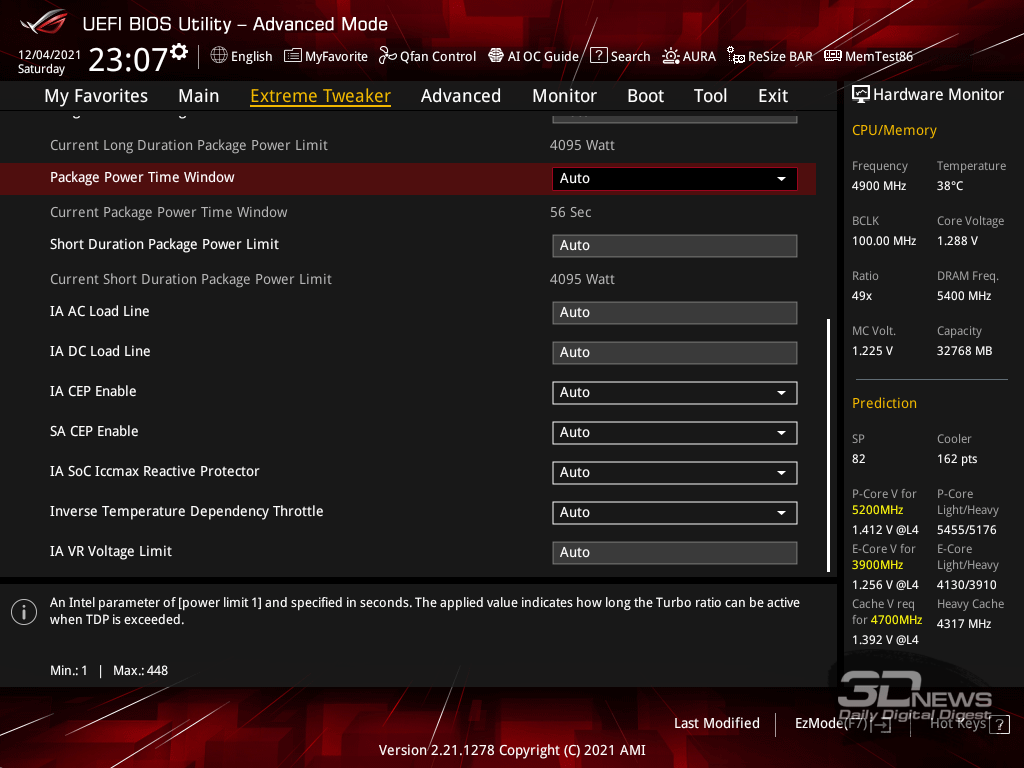

Не менее важен подраздел Internal CPU Power Management, в котором задаются пределы силы тока и энергопотребления процессора.

В целом в Extreme Tweaker количество настроек стало попросту необъятным, и на то, чтобы разобраться во всех них и их влиянии на стабильность и производительность, уйдёт не одна неделя.

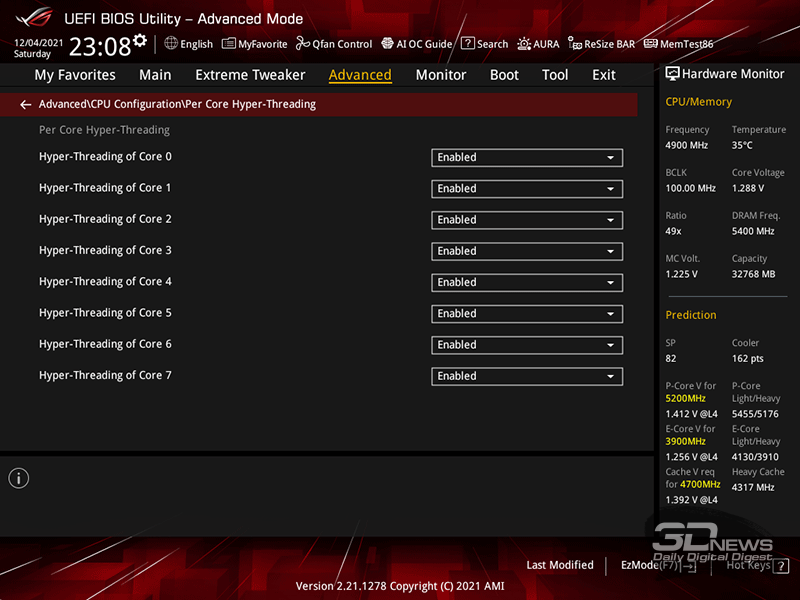

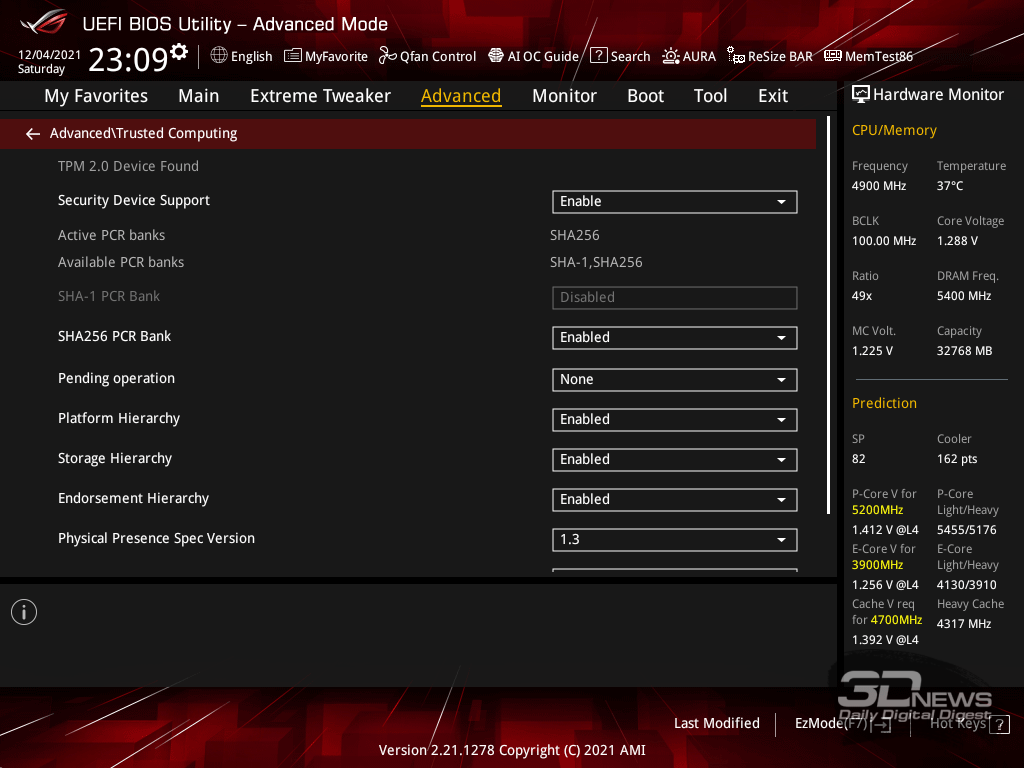

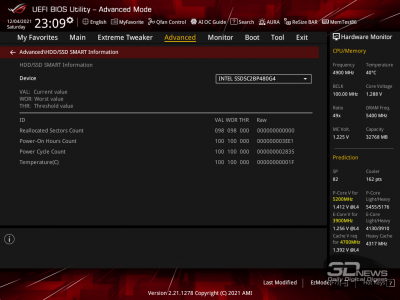

Далее идёт раздел Advanced с настройками контроллеров и периферийных устройств.

В нём собрано не менее дюжины вложенных подразделов, которые мы приведём далее на скриншотах.

Раздел с мониторингом, как и прежде, содержит четыре вложенных подраздела.

В их числе мониторинг температур, скорости вращения вентиляторов и напряжений, а также Q-Fan Configuration.

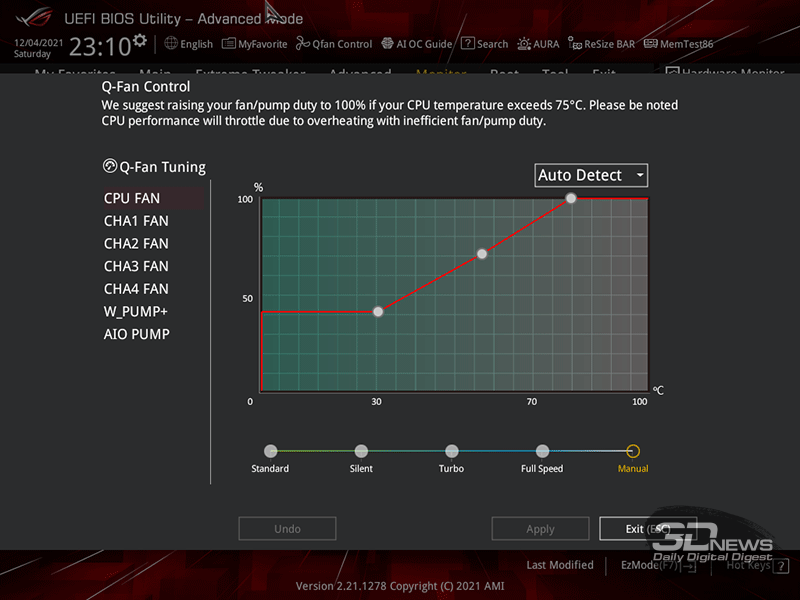

Из него же можно открыть утилиту Q-Fan Control, с помощью которой можно настроить кривую зависимости скорости вращения вентиляторов от температуры.

Контрольных точек тут по-прежнему три, и в этом ASUS уступает конкурентам.

Далее остаются разделы BIOS c параметрами загрузки и встроенными утилитами.

Сконфигурированные настройки BIOS можно хранить в восьми слотах, задавая уникальное название каждому из них.

Никуда не исчезли из BIOS и информационные вкладки о SPD оперативной памяти и центральном процессоре.

Раздел с параметрами выхода в комментариях не нуждается, а вот о встроенном руководстве по разгону – AI Overclocking Guide – вполне можно упомянуть, тем более что у других производителей плат в BIOS мы такого ещё не видели.

Также добавим, что в BIOS ASUS ROG Maximus Z690 Hero есть встроенная утилита тестирования оперативной памяти MemTest86.

При выходе из BIOS отображаются все изменённые настройки. Несмотря на новизну платы и всего три версии BIOS с момента релиза, никаких ошибок в процессе настройки и недельного тестирования мы не выявили. Впрочем, это не удивительно, ведь очень многое в нём заимствовано из BIOS плат ASUS предыдущего поколения.

#Разгон и стабильность

Проверка стабильности, оверклокерского потенциала и производительности материнской платы ASUS ROG Maximus Z690 Hero была проведена в корпусе системного блока при температуре в помещении 24,5 градуса Цельсия. Конфигурация тестового стенда состояла из следующих комплектующих:

  • материнская плата: ASUS ROG Maximus Z690 Hero (Intel Z690, LGA1700, BIOS 0803 от 03.12.2021);
  • процессор: Intel Core i9-12900K 3,2-5,2/2,4-3,9 ГГц (Alder Lake, 10 нм, 8P+8E-ядер + HT, 30 Мбайт L3, TDP 125/241 Вт);
  • система охлаждения CPU: Noctua NH-D15S chromax.black (два 150-мм Noctua NF-A15 HS-PWM на 840~1550 об/мин);
  • термоинтерфейс: Arctic MX-4;
  • оперативная память: DDR5 2 × 16 Гбайт Kingston FURY Beast (KF552C40BBK2-32), XMP 5200 МГц 40-40-40-80 CR2 при 1,25 В;
  • видеокарта: NVIDIA GeForce RTX 2080 SUPER FE 8 Гбайт/256 бит, 1650-1815/15504 МГц;
  • накопители:
    • для системы: Netac NVMe SSD 1 Тбайт (NT01N950E-001T-E4X);
    • для бенчмарков: Intel SSD 730 480 Гбайт (SATA III, BIOS vL2010400);
    • для программ и игр: Western Digital VelociRaptor 300 Гбайт (SATA II, 10000 об/мин, 16 Мбайт, NCQ);
    • архивный: Samsung Ecogreen F4 HD204UI 2 Тбайт (SATA II, 5400 об/мин, 32 Мбайт, NCQ);
  • корпус: Thermaltake Core X71 (шесть 140-мм be quiet! Silent Wings 3 PWM [BL067], 990 об/мин, три – на вдув, три – на выдув);
  • панель управления и мониторинга: Zalman ZM-MFC3;
  • блок питания: be quiet! Dark Power Pro 11 [BN255] (1,2 кВт, 80 Plus Platinum), 140-мм вентилятор.

Тестирование стабильности платы было проведено под управлением операционной системы Microsoft Windows 11 версии 21H2 (22000.348) с установкой следующих драйверов:

Стабильность системы при разгоне мы проверяли стресс-утилитой Prime95 30.8 build 2 (без AVX-инструкций) и другими бенчмарками, а мониторинг проводился с помощью HWiNFO64 версии 7.15-4625.

Сначала приведём основные характеристики платы ASUS ROG Maximus Z690 Hero из утилиты AIDA64 Extreme.

Первый старт платы был выполнен при автоматических настройках BIOS, но с активированным XMP оперативной памяти. ASUS ROG Maximus Z690 Hero несколько озадачила очень долгим прохождением процедуры POST, но после старта процессор и оперативная память работали на штатных частотах.

Первый же стресс-тест Prime95 привёл к перегреву процессора и активации троттлинга уже спустя 60-70 секунд нагрузки.

Причём, по данным мониторинга, ASUS ROG Maximus Z690 Hero не завышала сверх меры никакие напряжения, как это нередко бывает с новыми модификациями плат и их настройками BIOS. Причина оказалась довольно банальной – недостаточно эффективное охлаждение для экстремальных нагрузок Intel Core i9-12900K. Да, теперь объективная реальность такова, что если нужно стабильное прохождение таких тестов, как Prime95 или LinX, то флагманскому Alder Lake требуется эффективное жидкостное охлаждение — никакого суперкулера в этом случае не хватит.

Поэтому далее, чтобы всё-таки пройти Prime95 и получить данные мониторинга платы во время теста, мы отключили в BIOS технологию ASUS MultiCore Enhancement, после чего частота процессора в многопоточной нагрузке не превышала отметку 4,7 ГГц, а пиковые температуры ограничились скромными 92 градусами Цельсия.

Энергопотребление процессора превысило отметку 241 ватт, но силовые цепи ASUS ROG Maximus Z690 Hero прогрелись только до 51 градуса Цельсия, по данным мониторинга, что для пассивных радиаторов является весьма уверенным результатом при такой нагрузке.

И всё же нам удалось подобрать настройки BIOS ASUS ROG Maximus Z690 Hero, при которых процессор работал на частоте 4,9 ГГц по всем производительным ядрам одновременно и не перегревался. Для этого мы зафиксировали напряжение на ядре на уровне 1,25 В при LLC 5 (в нагрузке снижалось до 1,110 В), получив следующие данные мониторинга.

Итог: 88 градусов Цельсия по наиболее горячему ядру при том же уровне тепловыделения, что и в предыдущем тесте. А вот 5 ГГц этому процессору с лучшим воздушным охлаждением уже не покорились — он вновь перегревался и уходил в троттлинг.

Далее мы уделили немного внимания разгону комплекта оперативной памяти Kingston FURY Beast (KF552C40BBK2-32) на плате ASUS ROG Maximus Z690 Hero. Номинальная частота такой памяти равна 5,2 ГГц с основными таймингами 40-40-40-80 CR2 и Gear 2. Без потери стабильности частоту удалось поднять всего на один шаг, то есть до 5,4 ГГц, но при этом получилось снизить первичные тайминги и дополнительно настроить вторичные и третичные. Результат мы приведём на скриншоте.

Так как это было лишь первое и ограниченное по времени знакомство с новой оперативной памятью, то, на наш взгляд, в целом результат можно назвать удовлетворительным. В дополнение удалось снизить напряжение на модулях оперативной памяти с 1,25 до 1,225 В. Плата в этом плане отработала безупречно и почти наверняка ещё оставила скрытые возможности по настройкам.

#Производительность

Производительность ASUS ROG Maximus Z690 Hero мы оценили в трёх режимах: дважды при автоматических настройках BIOS, но под разными версиями Windows, а в третий раз под Windows 11 с дополнительно настроенной оперативной памятью. Кроме этого, для сравнения в таблицу включены результаты тестирования процессора предыдущего поколения Intel Core i9-11900K на материнской плате ASRock Z590 Taichi, также с автоматическими настройками (XMP активирован). Результаты приведены в таблице.

Наименование теста Показатель ASUS ROG Maximus Z690 Hero ASRock Z590 Taichi
Intel Core i9-12900K 3,2-5,2 ГГц, DDR5 5,2 ГГц Intel Core i9-12900K 3,2-5,2 ГГц, DDR5 5,4 ГГц Intel Core i9-12900K 3,2-5,2 ГГц, DDR5 5,4 ГГц tweak Intel Core i9-11900K 3,5-5,3 ГГц, DDR4 3,6 ГГц
Windows 10 21H1 Windows 11 21H2 Windows 11 21H2 Windows 10 21H1
AIDA64 memtest Чтение 81 049 85 052 89 547 58 001
Запись 73 724 76 928 81 938 54 928
Копирование 73 553 76 827 82 170 57 452
Latency 74,9 70,6 62,5 42,6
WinRAR KB/s 36 214 37 485 39 436 31 993
7-Zip Compression, GIPS 123 159 125 820 135 171 92 064
Decompression, GIPS 144 539 144 345 147 092 107 234
Total, GIPS 133 849 135 083 141 131 99 766
CPU, % 2 251 2 244 2 252 1 476
CPU-Z benchmark CPU Single Thread 827,6 813,1 826,5 707,1
CPU Multi Thread 11 479,70 11 484,80 11 491,00 7 026,30
Geekbench 5 Single-Core Score 2 052 2 047 2 042 1 849
Multi-Core Score 18 510 18 707 19 261 11 540
HandBrake H.265 MKV 4K, s 486,51 147,66 146,84 234,45
CineBench R23 CPU (Multi Core), pts 27 565 27 683 27 746 15 634
CPU (Single Core), pts 2 032 1 992 2 032 1 634
Blender (Classroom) Classroom, time 0:04:07 0:04:07 0:04:06 0:06:42
Corona 1.3 Render time, s 0:00:56 0:00:54 0:00:52 0:01:22
V-Ray Benchmark vsamples 18 680 18 931 18 956 11 939
VeraCrypt Encryption, MiB/s 1 500 1 500 1 500 1 100
(Kuznyechik-Serpent-Camellia) Decryption, MiB/s 1 300 1 300 1 300 1 017
Solidworks 2021 Graphics, s 23,9 19,7 19,6 20,8
Processor 27,1 14,1 14,4 17,7
I/O 21 12,3 12,2 14,8
PCMark'10 Total 8 669 9 766 9 869 8 699
Essentials 12 120 12 381 12 491 11 284
Productivity 11 983 13 308 13 325 12 019
Digital Content Creation 12 171 15 341 15 672 13 171
3DMark CPU Profile Max threads 11 999 11 975 11 972 8 585
16 threads 10 411 10 549 10 479 8 576
8 threads 7 997 7 997 7 973 7 243
4 threads 4 269 4 230 4 212 4 040
2 threads 2 191 2 184 2 145 2 086
1 thread 1 107 1 104 1 109 1 047
3DMark Time Spy Score 13 323 13 356 13 383 12 699
Graphics score 12 645 12 655 12 631 12 489
CPU score 19 149 19 476 20 206 14 040
World of Tanks enCore RT (среднее качество) Score 111 034 109 997 108 735 103 931

Вы уже знаете, какое превосходство демонстрирует Intel Core i9-12900K над своим предшественником, поэтому в таблице наиболее интересными результатами нам представляются данные, приведённые во втором и третьем столбцах, то есть сравнение системы с ненастроенной оперативной памятью DDR5 и после её настройки. И пусть мы не выжали из Kingston FURY Beast «все соки», но эффект уже заметен. Особенно ярко он проявляется в архиваторах, процессорном тесте 3DMark и тестах на пропускную способность с латентностью. В любом случае пренебрегать правильной настройкой таймингов при нынешней производительности процессоров и практически полном отсутствии оверклокерского потенциала было бы слишком расточительно.

#Заключение

ASUS ROG Maximus Z690 Hero выполнена в лучших традициях продуктов серии Republic of Gamers (ROG) – это досконально проработанная и безупречно исполненная материнская плата, способная стать основой для системы любого уровня. В её арсенале сверхмощная система питания процессора на долговечных компонентах и с эффективным охлаждением, поддержка оперативной памяти DDR5 любой существующей частоты с головокружительным числом настроек в BIOS, сразу пять портов M.2 для накопителей с радиаторами, аппаратно-нашпигованный звуковой тракт, современные сетевые интерфейсы, двадцать USB (включая пару Thunderbolt 4), всевозможный мониторинг и органы управления.

Дополняет этот набор стильный дизайн, встроенная и внешняя подсветка, безграничный по настройкам и стабильный BIOS, а также высокая стоимость. Последнее, конечно же, к плюсам ASUS ROG Maximus Z690 Hero мы не относим, но платы ASUS серии ROG никогда и не были доступны широкому кругу пользователей, и наш сегодняшний объект тестирования не исключение.



3DNews рекомендует!
⇣ Содержание
Если Вы заметили ошибку — выделите ее мышью и нажмите CTRL+ENTER.
⇣ Комментарии
Прежде чем оставить комментарий, пожалуйста, ознакомьтесь с правилами комментирования. Оставляя комментарий, вы подтверждаете ваше согласие с данными правилами и осознаете возможную ответственность за их нарушение.
Все комментарии премодерируются.
Комментарии загружаются...
window-new
Soft
Hard
Тренды 🔥
