Обзор и тестирование корпуса DeepCool CK560: просторный, эффективный, эффектный

⇣ Содержание

Современные корпуса системных блоков форм-фактора Mid Tower, на наш взгляд, должны соответствовать трём основным критериям. Во-первых, они должны быть вместительными, поскольку для охлаждения наиболее производительных комплектующих требуются достаточно габаритные системы охлаждения. Во-вторых, такие корпуса должны хорошо вентилироваться, для чего в них устанавливают не менее трёх, а то и четырёх штатных вентиляторов и предусматривают посадочные места ещё для нескольких. Наконец, они должны современно выглядеть и иметь подсветку, которую можно синхронизировать с другими компонентами системного блока.

Если производитель сосредоточил свои усилия на этих ключевых направлениях и не переборщил со стоимостью, то такой корпус обречён на успех. Ну что ж, именно так на первый взгляд выглядит новый корпус компании DeepCool c довольно прозаичным названием CK560. Соответствует ли он этим критериям или нет — мы расскажем в сегодняшнем материале.

#Технические характеристики

Название модели DeepCool CK560
(R-CK560-BKAAE4-G-1)
Форм-фактор корпуса Mid Tower
Размеры (В × Ш × Д), мм 471 × 230 × 456
Масса, кг 8,0
Боковые панели Из закалённого тонированного стекла толщиной 4 мм и из SPCC-стали толщиной 0,7 мм
Цвет Чёрный
Материал Сталь SPCC, АБС-пластик, стекло
Штатная система охлаждения Три 120-мм вентилятора DeepCool DF1202512CD на передней панели на вдув и один 140-мм вентилятор на задней панели на выдув
Отсеки для накопителей 0 × 5,25’’
2 × 3,5’’
2(+2) × 2,5’’
Слоты расширения, шт. 7 (все горизонтальные)
Совместимость с материнскими платами E-ATX/ATX/micro-ATX/mini-ITX
Порты вводы/вывода USB 3.0 × 2, USB Type-C × 1, HD Audio × 1
Поддержка блоков питания Любой PS/2-совместимый блок питания
Вместимость: блок питания/CPU-кулер/видеокарта, мм 160/175/380
Пылевые фильтры, шт. 3 (спереди, снизу под блоком питания и на верхней панели)
Возможность модернизации под СЖО Нет
Возможность установки вентиляторов Общее количество может достигать 6 штук, в том числе:
передняя панель – 3 × 120 мм или 2 × 140 мм;
верхняя панель – 2 × 120 мм или 2 × 140 мм;
задняя панель – 1 × 120 мм или 1 × 140 мм;
кожух блока питания и боковые панели – не предусмотрено
Возможность установки радиаторов СЖО Передняя панель: 120 × 120, 240 × 120, 280 × 140 или 360 × 120 мм;
верхняя панель: 120 × 120 мм, 240 × 120 или 280 × 140 мм;
задняя панель: 120 × 120 мм или 140 × 140 мм;
основание и боковые панели: не предусмотрено
Дополнительно Кабель-менеджмент (20-22 мм за поддоном материнской платы), стяжки и петли, два отверстия с резиновыми заглушками;
регулируемый кронштейн для поддержки габаритных видеокарт;
передняя панель из перфорированного металла;
регулируемая подсветка передних вентиляторов
Гарантия производителя, лет 1
Страна производства Китай
Розничная стоимость, 7 650

#Упаковка и комплектация

Картонная коробка, в которой поставляется DeepCool CK560, выглядит довольно безлико, разве только угловая белая наклейка позволяет идентифицировать, что за модель корпуса находится внутри.

В ней корпус зафиксирован двумя пенопластовыми держателями и дополнительно облачён в полиэтиленовый пакет.

Все комплектующие размещены в небольшом пакетике, закреплённом внутри 3,5-дюймового отсека. В нём находится кабель для синхронизации подсветки, набор винтов разных типов, пластиковые стяжки и краткая инструкция по сборке.

Розничная стоимость DeepCool CK560 варьируется в зависимости от магазина. Минимальная на момент написания материала составляла 7 650 рублей, а максимальная – 10 399 рублей. Гарантия – 1 год, страна производства – Китай.

#Дизайн

DeepCool CK560 выпускается в двух цветах: чёрном и белом. У нас на тестах чёрный вариант, но белый, как нам кажется, выглядит более изящно и лаконично. Чёрная же версия порадует строгостью граней и отсутствием каких-либо кричащих дизайнерских решений (тем лучше).

Из особенностей дизайна корпуса можно выделить металлическую (!) переднюю панель с перфорацией в виде плюсов (ну или крестиков, кому как угодно), а также прозрачную боковую панель из закалённого стекла, защищённого плёнками с внешней и внутренней стороны.

DeepCool CK560 выполнен в форм-факторе Mid Tower, имеет габариты 471 × 230 × 456 мм и массу порядка 8 килограммов.

Вот она – передняя панель с перфорацией, достаточной для притока свежего воздуха внутрь корпуса. Также часть воздушного потока попадает туда через боковые стороны передней части корпуса.

Сзади всё стандартно: проём под блок питания, семь слотов под платы расширения, соседствующие с вентиляционной решёткой, проём под интерфейсную панель и посадочное место под 140- или 120-мм вентилятор. Последний можно регулировать по высоте, в то время как «стосороковка» фиксируется жёстко в одном положении.

Верхняя панель корпуса выделяется слегка утопленной поверхностью для размещения портов и кнопок, а также вентиляционной решёткой с антипылевым фильтром.

Фильтр держится только на магнитной полоске по периметру, а значит, снимается одним движением руки.

Ещё один фильтр находится снизу корпуса, под вентиляционной решёткой блока питания.

Снимается он сдвигом назад — и это не очень удобно, если корпус стоит вплотную к стене.

Высота пластиковых ножек корпуса с мягким антивибрационным покрытием составляет 22 мм.

Сверху на корпусе размещены индикатор активности накопителей, кнопка включения, два порта USB 3.0, комбинированный разъём для наушников и микрофона, кнопка управления подсветкой и порт USB 3.1 Type-C.

Качество сборки DeepCool CK560 стандартное для данного класса корпусов: щелей нет, как и неровных стыков или острых краёв у металлических панелей. Тактильно материалы не вызывают отторжения или ощущения дешевизны.

#Внутреннее строение

Обе боковые панели DeepCool CK560 фиксируются винтами с накатанной головкой и при снятии немного сдвигаются назад, для чего в их торцах выштампованы ручки.

Компоновка корпуса приведена на схеме ниже.

Передняя панель крепится к шасси на магнитах в верхней части, а сразу за ней находится фильтр от пыли.

Фильтр снимается едва ли не проще – достаточно только нажать на защёлку в верхней части корпуса.

За фильтром видны вертикальные прорези для установки вентиляторов типоразмера 120 или 140 мм. Три 120-мм вентилятора сразу же установлены в DeepCool CK560 и затягивают воздух внутрь.

Как это чаще всего нынче бывает в корпусах Mid Tower, внутренний объём корпуса разделён на две зоны: основную и зону блока питания с накопителями, отделённую от основной металлическим кожухом.

Металл у DeepCool CK560 сравнительно тонкий – всего 0,7 мм, поэтому он немного «играет» при нажатии на панели.

В корпус можно устанавливать материнские платы форм-факторов E-ATX, ATX, Micro-ATX и mini-ITX, а также видеокарты длиной до 380 мм и башенные кулеры высотой до 175 мм.

Для видеокарт предусмотрена регулируемая по высоте подпорка с изолированным держателем.

Металлический кожух, отделяющий блок питания от рабочей зоны, наделили проёмом в передней части для установки СЖО, а также двумя вытянутыми отверстиями для пропуска кабелей.

С установленной корзиной для накопителей длина блока питания не должна превышать 160 мм, но если корзину снять, то войдёт блок питания любой длины.

Для установки двух 3,5-дюймовых накопителей в корпусе предусмотрена съёмная корзина с пластиковыми салазками.

На эти же салазки можно привернуть два 2,5-дюймовых SSD/HDD, а ещё два устанавливаются на обратную сторону поддона материнской платы через специальные резиновые шайбы-уплотнители.

Задняя панель корпуса перфорирована по максимуму.

Заглушки семи слотов PCIe многоразовые, фиксируются винтами и выполнены в виде крупноячеистой сетки.

Вертикальных слотов PCIe в корпусе, к сожалению, нет, хотя места для них вполне достаточно.

Длина штатных кабелей корпуса составляет 600 мм.

Тут предусмотрены кабели от кнопок включения питания и активности накопителей, разъёмов USB 3.0 и аудио, а также кабель порта USB 3.1 Type-C.

#Система охлаждения и возможности дооснащения

В общей сложности в DeepCool CK560 можно установить шесть 120-мм вентиляторов или пять 140-мм. Штатно установлены три 120-мм вентилятора спереди и один 140-мм на задней стенке.

120-мм вентиляторы сориентированы на вдув в корпус и имеют семилопастную крыльчатку с плоскими лопастями-лопатками. Если судить по наклейке на статоре, модель вентилятора — DeepCool DF1202512CD.

Все три передних вентилятора соединяются последовательно — общий коннектор затем можно подключить к материнской плате или реобасу. Поддержки ШИМ у них нет, но сейчас любая плата уверенно регулирует обороты вентиляторов напряжением. Если же этого не делать, то вентиляторы будут работать с постоянной скоростью около 1200 об/мин.

140-мм вентилятор, установленный на задней стенке, работает на выдув и также лишён возможности какого-либо управления скоростью.

По данным мониторинга, скорость вращения его крыльчатки составляет примерно 1000 об/мин.

К установленным в DeepCool CK560 вентиляторам можно добавить ещё пару 120- или 140-мм вентиляторов, разместив их на верхней стенке корпуса.

Сюда же входит СЖО с радиатором размерами 280 × 140 мм или меньше. Максимальный размер СЖО для данной модели корпуса составляет 360 × 120 мм, и устанавливается такая система на переднюю стенку корпуса.

#Сборка

Поскольку рабочая зона корпуса очень просторна, то собирать систему в DeepCool CK560 удобно. Ничто не мешает, а для пропуска и фиксации кабелей предусмотрены прорезиненные отверстия и многочисленные петли для стяжек.

Отдельно отметим удобные салазки для размещения 3,5-дюймовых накопителей, куда можно привернуть и 2,5-дюймовый SSD.

Расстояние за поддоном материнской платы до боковой стенки составляет не менее 20 мм, поэтому с размещением там даже толстых кабелей никаких сложностей не возникает. Ну а рабочую зону можно максимально разгрузить от кабелей, обеспечив не только минимальное сопротивление входящему потоку воздуха, но и эстетически приятный вид.

В собранном и закрытом виде DeepCool CK560 выглядит строго и аккуратно, но отнюдь не скучно и банально.

Подсветка передних вентиляторов регулируется маленьким контроллером, установленным в верхней части шасси, за перегородкой.

Он требует питания через отдельный кабель SATA-типа. Если использовать контроллер, то регулировать режимы и цвет подсветки вентиляторов можно будет последовательными нажатиями кнопки на верхней грани корпуса. Но можно поступить и иначе, соединив вентиляторы с ARGB-разъёмом материнской платы кабелем из комплекта и регулировать подсветку через соответствующее приложение платы.

Подсветка в DeepCool CK560 выглядит оригинально и свежо благодаря крестообразной перфорации передней панели. Кстати, подсветка не слишком яркая – если надо работать за системным блоком ночью, глаза ничего не режет.

#Конфигурация, методика и тестирование

Оценку эффективности охлаждения компонентов в корпусе системного блока DeepCool CK560 и его уровня шума мы проводили на тестовой конфигурации, состоящей из следующих комплектующих:

  • системная плата: ASUS ROG Strix Z690-A Gaming WiFi D4 (Intel Z690, LGA1700, BIOS 1404 от 13.04.2022);
  • процессор: Intel Core i5-12600K 3,7-4,9/2,8-3,6 ГГц (Alder Lake, 10 нм, 6/12P+4E-ядер, 20 Мбайт L3, TDP 125/150 Вт);
  • система охлаждения: Noctua NH-D15S chromax.black (два 150-мм Noctua NF-A15 HS-PWM на 840~1550 об/мин);
  • термоинтерфейс: ID-Cooling Frost X25 [10,5 Вт/(м·К)];
  • оперативная память: DDR4 2 × 8 Гбайт G.Skill Trident Z RGB DDR4-3200 [F4-3200C14D-16GTZR], XMP 3200 МГц 14-14-14-34 CR1 при 1,25 В;
  • видеокарта: Gigabyte GeForce RTX 3080 Gaming OC 12G 12 Гбайт/384 бит с разгоном до 1360-1855(2175)/19008 МГц;
  • накопители:
    • система: Gigabyte GP-AG4500G 500.1 Гбайт (PCIe 4.0 x4);
    • бенчмарки и игры: Netac NVMe SSD 1024,2 Гбайт (NT01N950E-001T-E4X, PCIe 3.0 x4);
    • бенчмарки и игры: Patriot VIPER VP4300 1024,2 Гбайт (VP4300-1TBM28H, PCIe 4.0 x4);
    • бенчмарки: Intel SSD 730 480 Гбайт (SATA III, BIOS vL2010400);
  • корпуса:
    • DeepCool CK560 (три 120-мм на вдув на 1200 об/мин и один 140-мм на выдув на 1000 об/мин);
    • Thermaltake Core X71 (шесть 140-мм be quiet! Silent Wings 3 PWM [BL067] на 990 об/мин, три – на вдув, три – на выдув);
  • панель управления и мониторинга: Zalman ZM-MFC3;
  • блок питания: be quiet! Dark Power Pro 11 [BN255] (1,2 кВт, 80 Plus Platinum), 140-мм вентилятор.

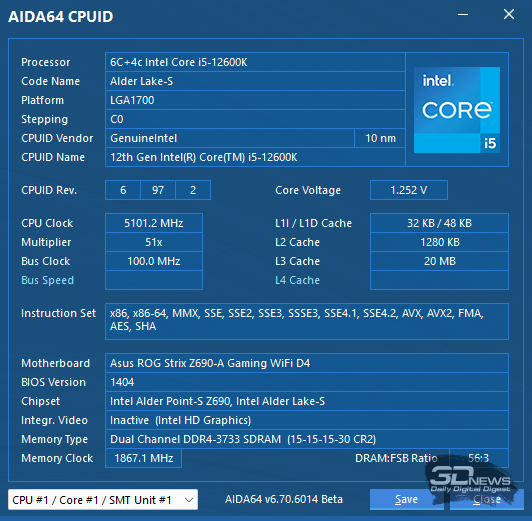

Процессор Intel Core i5-12600K был разогнан по производительным ядрам до 5,1 ГГц, а по энергоэффективным до 4,0 ГГц с фиксацией напряжения в значении 1,265 В и функции Load-Line Calibration на шестом уровне (из семи доступных в BIOS).

Для прогрева комплектующих внутри корпусов мы использовали индивидуальную стресс-нагрузку для каждого отдельного компонента. Центральный процессор нагружался тестом Small FFTs из Prime95 30.8 build 2 (без использования AVX-инструкций). Мониторинг температурных показателей выполнялся программой HWiNFO64 версии 7.25-4775.

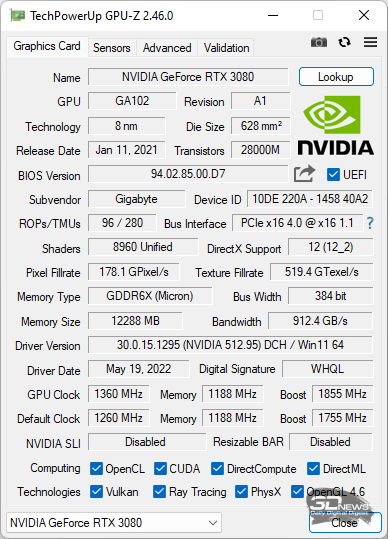

Видеокарта была разогнана по графическому процессору на 100 МГц, видеопамять работала на штатных частотах.

Итоговые частоты Gigabyte GeForce RTX 3080 Gaming OC составили 1360-1855(2175)/19008 МГц.

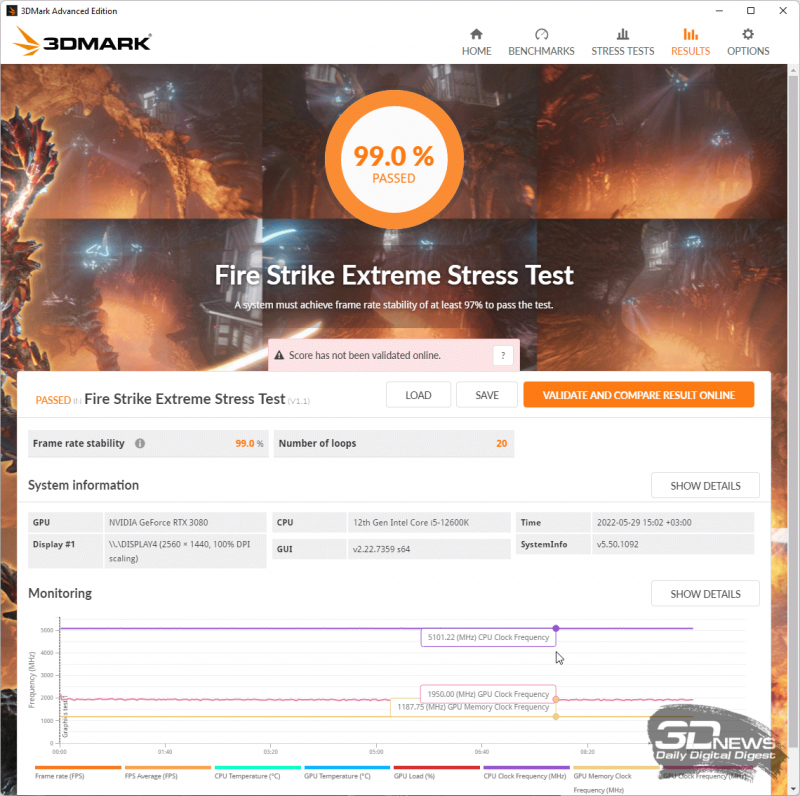

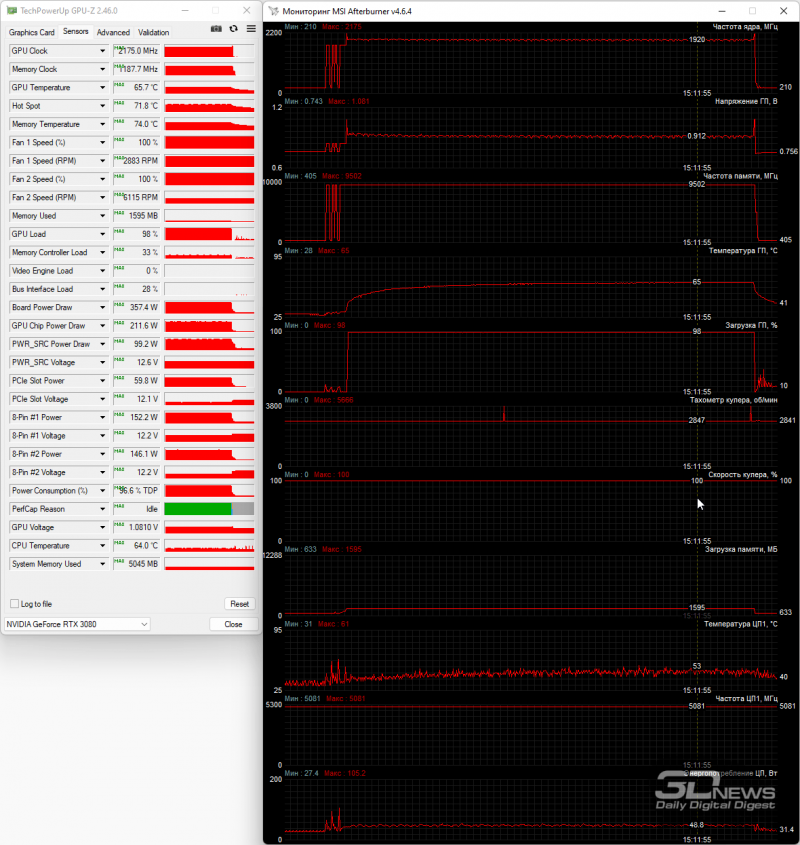

Видеокарта нагружалась стресс-тестом Fire Strike Extreme из 3DMark, а для её мониторинга использовались программы GPU-Z версии 2.46.0 и MSI Afterburner версии 4.6.4.

Температура в помещении во время тестов контролировалась электронным термометром и колебалась в диапазоне от 23,4 до 23,8 градуса Цельсия. Уровень шума корпусов мы измеряли электронным шумомером «ОКТАВА-110А», зафиксированным на штативе на расстоянии точно 600 мм от корпуса системного блока. Добавим, что нижняя граница измерений данного шумомера составляет 22,0 дБА (полная тишина до звона в ушах).

Оценку эффективности охлаждения компонентов, собранных в DeepCool CK560, и его уровня шума мы провели в сравнении с показателями эталонного корпуса Thermaltake Core X71, дооснащённого шестью 140-мм вентиляторами be quiet! Silent Wings 3 на скорости 990 об/мин. Результаты тестирования температурного режима основных комплектующих приведены на диаграмме.

Приток свежего воздуха к процессорному кулеру и материнской плате DeepCool CK560 обеспечивает ничуть не хуже эталонного Thermaltake Core X71, и это для корпуса такого уровня (вдвое менее дорогого) действительно весьма похвально. А вот с горячей видеокартой у CK560 получилось похуже, чем с процессором: в каждом из режимов её работы он проиграл эталону примерно три градуса Цельсия в пике нагрузки. Впрочем, в масштабах корпусов это не такая уж и большая разница, а на стабильности работы видеокарты три градуса Цельсия точно не скажутся.

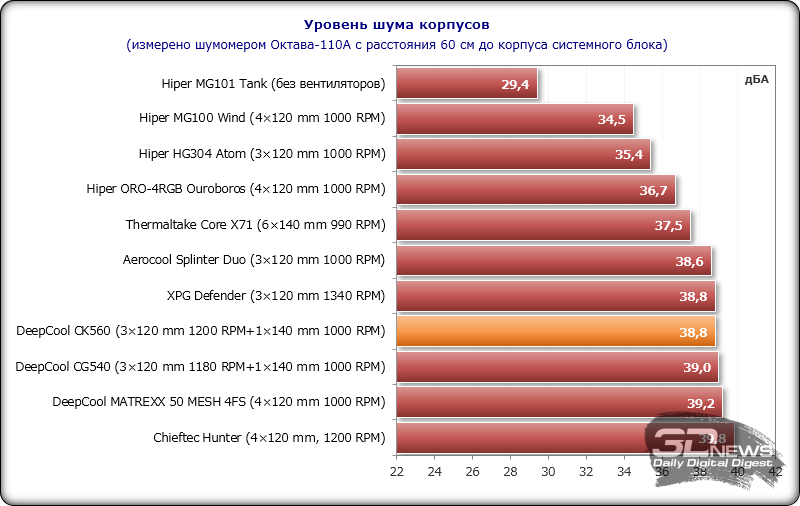

Теперь посмотрим на уровень шума корпусов на диаграмме, куда мы включили показатели ещё нескольких протестированных нами ранее моделей, параметры которых мы измеряли по точно такой же методике и в идентичных условиях.

Здесь DeepCool CK560 показал практически такой же результат, как и его собрат DeepCool CG540, сконфигурированный по охлаждению по точно такой же схеме (три 120-мм вентилятора на вдув и один 140-мм на выдув). Корпус не тихий, это видно и по цифрам. Впрочем, следует добавить, что это исправляется регулировкой скорости корпусных вентиляторов напряжением через BIOS. Например, нам таким образом удалось снизить скорость 120-мм вентиляторов до 740 об/мин, а 140-мм вентилятора до 650 об/мин, что уменьшило уровень шума корпуса до 32,9 дБА, сделав его акустически комфортным. Но так как этот режим не штатный для CK560, то на диаграмму выше мы его не добавили.

#Заключение

Ну что же, ещё одним хорошим корпусом на рынке стало больше. DeepCool CK560 соответствует всем трём основным критериям, которые мы обозначили во введении к сегодняшней статье. Он просторный — совместим со всеми процессорными кулерами и огромными видеокартами топового уровня. Он максимально эффективно помогает процессорному кулеру справляться с охлаждением горячего CPU, а также обеспечивает достаточную вентиляцию зоны видеокарты, длина которой может достигать 380 мм. Наконец, он визуально эстетичен и оснащён настраиваемой подсветкой.

Что ещё? А ещё в него можно установить четыре накопителя, шесть вентиляторов, системы жидкостного охлаждения с радиаторами размерами до 360 × 120 мм и у него прозрачная боковая панель из закалённого стекла, а также порт USB Type-C на верхней панели. По уровню шума со штатными вентиляторами корпус нельзя отнести к тихим, но эта проблема всё же решается подключением вентиляторов к плате и настройкой их через BIOS. Из проблем DeepCool CK560, которые так просто не решить, отметим тонкий металл, а также отсутствие вертикальных слотов PCIe и кнопки сброса. Тем не менее за 8 000 рублей и меньше модель вполне можно рекомендовать к покупке. Особенно в белом цвете.
