Обзор и тест процессорного кулера ID-Cooling SE-207-XT Slim: компактный, красивый, эффективный

⇣ Содержание

Китайская компания ID-Cooling продолжает «выпекать» процессорные кулеры, как горячие пирожки. Если всего полтора месяца назад мы тестировали новую модель SE-207-XT Advanced, то уже сегодня познакомимся ещё с одной новинкой – SE-207-XT Slim. Данная модификация кулера отличается уменьшенной до 135 мм высотой и только одним вентилятором в комплекте, однако конструктивно это всё ещё двойной радиатор на семи тепловых трубках. То есть получился эдакий компактный «суперкулер» с возможностью установки на него ещё двух 120-мм вентиляторов. При этом стоимость новинки едва превышает две тысячи рублей, что делает её действительно интересным решением для использования в компактных сборках. Как ID-Cooling SE-207-XT Slim проявит себя в сравнении с хорошим башенным кулером и настоящим суперкулером, мы вам расскажем в данном материале.

#Технические характеристики и стоимость

Наименование технических характеристик ID-Cooling SE-207-XT Slim
Размеры кулера (В × Ш × Т),
вентилятора, мм
135 × 116 × 113
120 × 120 × 26
Полная масса, г 760
(630 – радиатор)
Коэффициент полезной массы, ед. 0,829
Материал радиатора и конструкция Двухбашенная конструкция из алюминиевых пластин на 7 медных тепловых трубках диаметром 6 мм, проходящих сквозь медное никелированное основание
Количество пластин радиатора, шт. 92 (46 × 2)
Толщина пластин радиатора, мм 0,4
Межрёберное расстояние, мм 1,8
Расчётная площадь радиатора, см2 7 978
Термическое сопротивление, °С/W н/д
Тип и модель вентилятора ID-Cooling ID12025M12S
Диаметр крыльчатки/статора вентилятора, мм 112 / 42
Масса одного вентилятора, г 128
Скорость вращения вентилятора, об/мин 700–1800 (±10%)
Воздушный поток, CFM 76,6 (макс.)
Уровень шума, дБА 15,2–35,2
Статическое давление, мм H2O 2,16 (макс.)
Количество и тип подшипников вентилятора 1, гидродинамический
Время наработки вентилятора на отказ, часов/лет 40 000 / 4,57
Заявленное/измеренное стартовое напряжение вентилятора, В 7,0 / 3,2
Сила тока вентилятора, А 0,2
Заявленное/измеренное энергопотребление вентилятора, Вт 2,40 / 2,16
Длина кабеля вентилятора, мм 430
Возможность установки кулера на процессоры с разъёмами Intel LGA115x/1200/1700/2066/2011(v3)
AMD Socket AM4/AM5
Максимальный уровень TDP процессора, Вт 220
Дополнительно (особенности) Возможность установки второго и третьего вентилятора (скобы в комплекте), термопаста Frost X25 [10,5 Вт/(м·К), 2,0 г]
Гарантийный срок, лет 2
Розничная стоимость, ₽ 2 100

#Упаковка и комплектация

Картонная коробка, в которой поставляется ID-Cooling SE-207-XT Slim, оформлена в фирменной цветовой гамме компании с сочетанием чёрного и оранжевого цветов. Она сравнительно компактна и при этом очень информативна.

Внутри коробки кулер защищён мягкими вставками из вспененного полиэтилена сверху и снизу. Аксессуары и вентилятор запечатаны в отдельные плоские коробочки, которые служат дополнительной защитой радиатору.

В комплект поставки входит стальная усилительная пластина для Intel, две пары опорных направляющих, два набора втулок и винтов, три пары скоб для вентиляторов, адаптер-разветвитель, а также инструкция по установке.

Есть в комплекте и два грамма фирменной термопасты ID-Cooling Frost X25 с заявленной теплопроводностью 10,5 Вт/(м·К) в отдельном шприце. Это по-настоящему эффективный термоинтерфейс, ни в чём не уступающий заслуженной Arctic MX-4. Правда, наносить его немного сложнее из-за довольно густой консистенции.

На выпускаемый в Китае кулер предоставляется двухлетняя гарантия. Стоимость ID-Cooling SE-207-XT Slim в России на момент написания статьи составляет 2 100 рублей.

#Особенности конструкции

Внешне новый ID-Cooling SE-207-XT Slim практически копирует три других кулера 207-й серии, представленных в ассортименте компании (Black, TRX Black и Advanced). Он полностью выполнен в чёрной цветовой гамме. Не чёрное у кулера только основание радиатора, но причины этого совершенно понятны. Из декоративных элементов радиатора внимание на себя обращают две пластиковые накладки на каждой секции с текстурой под грубую шлифовку, а также колпачки, накрывающие концы тепловых трубок.

Измеренные габариты кулера составляют 135 × 116 × 113 мм (В × Ш × Т), а его масса равна 760 граммам, из которых на радиатор приходится сразу 630 граммов. Коэффициент полезной массы кулера равен 0,829 единицы — это высокое значение.

Конструктивно ID-Cooling SE-207-XT Slim состоит из двух симметричных секций радиатора, каждая из которых базируется на семи тепловых трубках диаметром 6 мм. Между секциями установлен один 120-мм вентилятор со срезанными углами, который опускается прямо на прижимную пластину.

Благодаря такому решению высота кулера действительно не превышает 135 мм, поэтому он поместится в наиболее компактные корпуса системных блоков.

Каждая секция радиатора насчитывает по 40 алюминиевых пластин размерами 116 × 40 мм и по 6 пластин размерами 116 × 32 мм. В нижней части используется более узкий пакет пластин, чтобы кулер оставался совместимым с модулями оперативной памяти, оснащёнными высокими радиаторами. Толщина у всех пластин одинаковая — 0,4 мм. Таким образом, расчётная площадь радиатора оказывается довольно приличной для такой компактной системы охлаждения — 7978 см2. Заявленный в характеристиках SE-207-XT Slim уровень TDP процессора, на который рассчитан кулер, – 220 ватт.

В торцах пластин, ближе к их краям, есть незначительные оптимизации для снижения сопротивления воздушному потоку вентилятора. Эти «зубчики» симметричны на каждой секции и сделаны как с внешней, так и с внутренней стороны торцов. Способ контакта пластин и трубок – опрессовка.

Если посмотреть на кулер сверху, то хорошо видно, как проходят трубки в секциях радиатора – своеобразной змейкой, что позволило не только сделать радиатор компактнее, но и добиться более равномерного распределения теплового потока по его рёбрам.

Медных тепловых трубок диаметром 6 мм в ID-Cooling SE-207-XT Slim аж семь штук! Для кулера высотой 135 мм это рекордное значение, в памяти не всплывает ни одна другая модель компактного охладителя, оснащённая таким же количеством тепловых трубок. Жаль только, что следов пайки в местах контакта трубок с основанием не замечено (хотя мы не берёмся утверждать, что её там совсем нет).

Размеры контактной поверхности основания радиатора составляют 46 × 40 мм. Сама поверхность медная, никелированная и идеально ровная. Полировка «до зеркала» ей бы наверняка не помешала, но и без неё основание абсолютно гладкое.

Отпечаток выпуклого теплораспределителя процессора конструктивного исполнения LGA1700 на основании получился практически полноценным, хотя это и не так важно, поскольку на Alder Lake наиболее критичен контакт по центральной продольной оси теплораспределителя шириной не более 10 мм.

Несмотря на компактный вид, вентилятор ID-Cooling SE-207-XT Slim с маркировкой ID12025M12S выполнен в габаритах 120 × 120 × 26 мм и оснащён девятилопастной крыльчаткой диаметром 112 мм.

За регулировку скорости вращения крыльчатки отвечает широтно-импульсная модуляция, а диапазон регулировки заявлен в пределах 700-1800 об/мин. Максимальный воздушный поток должен достигать 76,6 CFM, статическое давление – 2,16 мм H2O, а уровень шума – от 15,2 до 35,2 дБА. Отметим, что такую же форму крыльчатки и практически такие же характеристики имеет вентилятор кулера ID-Cooling SE-224-XT Basic, только здесь в его рамке спилили углы.

Диаметр статора вентилятора равен 42 мм. На нём имеется бумажная наклейка с маркировкой и электрическими характеристиками

При заявленных в характеристиках 2,4 Вт максимальное энергопотребление вентилятора не превысило 2,2 Вт, а стартовое напряжение оказалось равно 3,2 В. Подсветки у вентилятора нет, зато есть резиновые вставки на торцах для демпфирования рамки вентилятора и снижения уровня шума.

На радиаторе вентилятор надёжно фиксируется удобными проволочными скобами.

Причём одна пара скоб предназначена только для установки штатного вентилятора между секциями, а ещё две пары – для добавления двух дополнительных вентиляторов размерами не более 120 × 120 мм. Длина кабеля штатной «вертушки» составляет 430 мм, а ещё в комплекте есть разветвитель для подключения трёх вентиляторов к одному четырёхконтактному разъёму на материнской плате.

#Совместимость и установка

ID-Cooling SE-207-XT Slim можно установить на любые современные процессоры. В списке поддерживаемых на сайте ID-Cooling указаны AMD Socket AM4/AM5 и Intel LGA115x/1200/1700/2066/2011(v3). На странице кулера инструкцию по установке по каким-то причинам не опубликовали, но мы нашли её на сайте крупного российского ретейлера (формат PDF, 2,2 Мбайт). Процедура установки простая, для LGA1700 мы проиллюстрируем её тремя фото.

Выделим стальную усилительную пластину с дополнительным ребром жёсткости, которая не позволяет материнской плате выгибаться, хотя усилие прижима очень высокое.

В штатной комплектации с одним вентилятором между секциями кулер не конфликтует с радиаторами на оперативной памяти (включая первый слот) или с радиаторами на цепях VRM материнской платы.

Если же ставить дополнительные вентиляторы на внешние стороны секций, то они-то как раз упрутся в гребни модулей оперативной памяти.

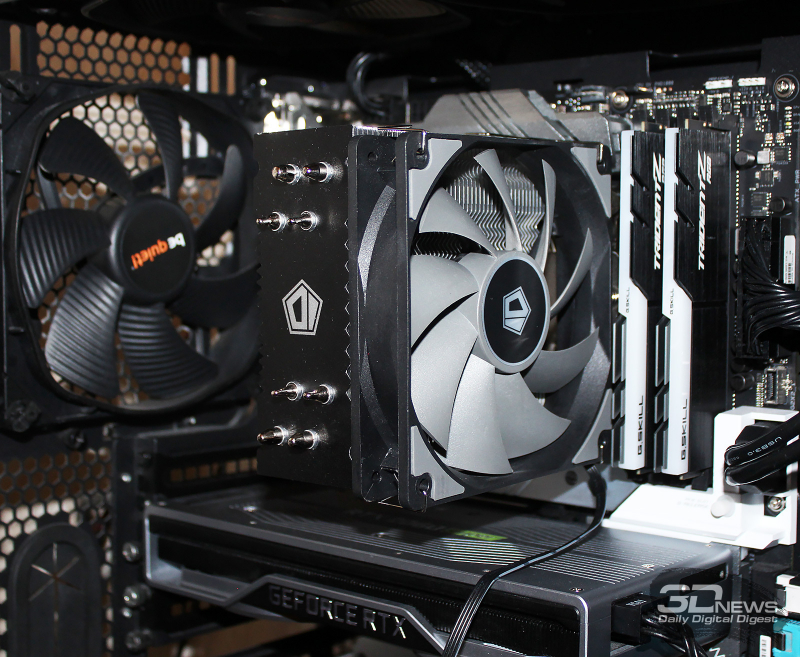

Установленный на процессор кулер действительно очень компактен, а его высота не превышает 138 мм.

И ещё раз напомним, что в этих скромных габаритах у ID-Cooling SE-207-XT Slim две секции радиатора суммарной площадью под 8 тыс. см2, а также семь тепловых трубок. Звучит и выглядит многообещающе, не правда ли?

#Тестовая конфигурация, инструментарий и методика тестирования

Оценка эффективности ID-Cooling SE-207-XT Slim и его соперников была проведена в корпусе системного блока на следующей конфигурации:

  • системная плата: ASUS ROG Strix Z690-A Gaming WiFi D4 (Intel Z690, LGA1700, BIOS 1404 от 13.04.2022);
  • процессор: Intel Core i5-12600K 3,7-4,9/2,8-3,6 ГГц (Alder Lake, 10 нм, 6/12P+4E-ядер, 20 Мбайт L3, TDP 125/150 Вт);
  • термоинтерфейс: ID-Cooling Frost X25 [10,5 Вт/(м·К)];
  • оперативная память: DDR4 2 × 8 Гбайт G.Skill Trident Z RGB DDR4-3200 [F4-3200C14D-16GTZR], XMP 3200 МГц 14-14-14-34 CR1 при 1,25 В;
  • видеокарта: NVIDIA GeForce RTX 2060 SUPER FE 8 Гбайт/256 бит, 1470-1650/14000 МГц;
  • накопители:
    • система: Gigabyte GP-AG4500G 500.1 Гбайт (PCIe 4.0 x4);
    • бенчмарки и игры: Netac NVMe SSD 1024,2 Гбайт (NT01N950E-001T-E4X, PCIe 3.0 x4);
    • бенчмарки и игры: Patriot VIPER VP4300 1024,2 Гбайт (VP4300-1TBM28H, PCIe 4.0 x4);
    • бенчмарки: Intel SSD 730 480 Гбайт (SATA III, BIOS vL2010400);
    • игры: Western Digital VelociRaptor 300 Гбайт (SATA II, 10000 об/мин, 16 Мбайт, NCQ);
    • архивный: Samsung Ecogreen F4 HD204UI 2000,3 Гбайт (SATA II, 5400 об/мин, 32 Мбайт, NCQ);
  • корпус: Thermaltake Core X71 (шесть 140-мм be quiet! Silent Wings 3 PWM: три на вдув 990 об/мин, два на выдув 990 об/мин, один на выдув 900-1600 об/мин);
  • панель управления и мониторинга: Zalman ZM-MFC3;
  • блок питания: be quiet! Straight Power 10 500W (BN231) (0,5 кВт, 80 Plus Gold), 135-мм вентилятор.

Для получения стабильных и объективно сопоставимых друг с другом результатов основные параметры процессора были зафиксированы в следующих значениях: частота BCLK – 100 МГц, множитель производительных ядер – 49, итоговая частота – 4,9 ГГц, множитель энергоэффективных ядер – 39, итоговая частота – 3,9 ГГц, напряжение – 1,170-1,175 В. В BIOS материнской платы был выставлен шестой уровень стабилизации на ядре процессора (CPU load-line calibration) из семи доступных.

Все пределы энергопотребления процессора в BIOS были сняты, энергосберегающие технологии деактивированы. В результате максимальный уровень тепловыделения процессора в стресс-нагрузке превышал отметку 160 ватт. Эффективная частота оперативной памяти была повышена с номинальных 3,2 ГГц до 3,733 ГГц при напряжении 1,43125 В, а её основные тайминги фиксировались в значениях 15-15-15-30 CR2.

Тестирование было проведено в операционной системе Microsoft Windows 11 версии 21H2 (22000.856). Программное обеспечение, использованное для теста:

  • Prime95 30.8 build 2 – для создания стресс-нагрузки на процессор (режим Small FFTs без AVX, два последовательных цикла по 13-14 минут);
  • HWiNFO64 7.27-4830 – для мониторинга температур и визуального контроля всех параметров системы.

Снимок экрана во время одного из циклов тестирования выглядит следующим образом.

Нагрузка на процессор создавалась двумя последовательными циклами Prime95. На стабилизацию температуры CPU между циклами отводилось по 14-15 минут. За окончательный результат, который вы увидите на диаграмме, принята максимальная температура наиболее горячего из шести производительных ядер центрального процессора в пике нагрузки и в режиме простоя, а также средняя максимальная температура по всем таким ядрам. Кроме этого, в отдельной таблице будут приведены температуры всех ядер процессора, их усреднённые значения и дельта температур между ядрами. Температура в помещении контролировалась установленным рядом с системным блоком электронным термометром с точностью измерений 0,1 °C и с возможностью почасового мониторинга изменения температуры в помещении за последние 6 часов. Во время данного тестирования температура колебалась в диапазоне 27,1–27,6 °C (дельта учитывалась в результатах).

Измерение уровня шума систем охлаждения проводилось электронным шумомером «ОКТАВА-110А» в период от ноля до трёх часов ночи в полностью закрытой комнате площадью около 20 м2. Уровень шума измерялся вне корпуса системного блока, когда источником шума в комнате являлась только система охлаждения и её вентиляторы. Шумомер, зафиксированный на штативе, всегда располагался строго в одной точке на расстоянии ровно 150 мм от ротора вентилятора. Системы охлаждения размещались на самом углу стола на подложке из вспененного полиэтилена. Нижняя граница измерений шумомера составляет 22,0 дБА, а субъективно-комфортный (просьба не путать с низким!) уровень шума систем охлаждения при измерениях с такого расстояния находится около отметки 36 дБА. За условно-низкий уровень шума мы принимаем значение 33 дБА.

Эффективность охлаждения и уровень шума ID-Cooling SE-207-XT Slim мы сравнили с показателями лучшего кулера среднего класса ID-Cooling SE-224-XT Basic (180 Вт TDP, 1 390 руб.) в штатном режиме работы с одним 120-мм вентилятором.

Дополнительно ID-Cooling SE-207-XT Slim был протестирован с двумя 120-мм вентиляторами (второй мы сняли с ID-Cooling SE-224-XT Basic и синхронизировали его скорость со штатным вентилятором героя сегодняшнего обзора-тестирования).

Скорость вращения крыльчаток вентиляторов тестируемых систем охлаждения регулировалась в диапазоне от 800 об/мин до их максимума с шагом 200 (400) об/мин с помощью специального контроллера, точность которого составляет ±10 об/мин.

В качестве эталонной системы воздушного охлаждения в тестирование включён суперкулер Noctua NH-D15S chromax.black с двумя 150-мм вентиляторами.

Данная система охлаждения тестировалась только в одном режиме с PWM-управлением скоростью вентиляторов.

#Результаты тестов и их анализ

#Эффективность охлаждения

Ну что же, семь тепловых трубок и два радиатора в компактном исполнении позволили ID-Cooling SE-207-XT Slim обеспечить чуть более высокий уровень эффективности охлаждения процессора, чем у однобашенного ID-Cooling SE-224-XT Basic на четырёх тепловых трубках с прямым контактом. Поскольку вентиляторы у этих кулеров конструктивно одинаковые, то первую скрипку здесь играют именно радиаторы. На максимальной скорости вентилятора, которая у SE-207-XT Slim ниже, новинка опережает соперника на один градус Цельсия, зато уже на 1400 об/мин её преимущество возрастает до четырёх градусов Цельсия. В классе недорогих воздушных кулеров это уже довольно весомая разница. И пусть на 1200, 1000 и 800 об/мин разница в эффективности между этими кулерами вновь сокращается до одного градуса Цельсия, победа остаётся за ID-Cooling SE-207-XT Slim.

Интересно выглядят результаты тестирования новинки с двумя вентиляторами на радиаторе. На максимальных 1790 об/мин (напомню, мы синхронизировали скорости «вертушек») эффективность SE-207-XT Slim возрастает на два градуса Цельсия в пике нагрузки, а на 1400 об/мин отыграть удаётся чуть больше одного градуса Цельсия. Чем ниже скорость, тем выше эффект от установки второго вентилятора. На 1000 и 1200 об/мин выигрыш составил по 3 градуса Цельсия, а в самом тихом режиме температуры снизились почти на четыре градуса Цельсия. Это неплохой результат для процессорного кулера высотой всего 135 мм.

Справится ли он с более высокой нагрузкой? Чтобы ответить на этот вопрос, мы разогнали процессор Intel Core i5-12600K до фиксированной частоты производительных ядер 5,0 ГГц, а энергоэффективные выставили на 4,0 ГГц. Напряжение пришлось увеличить до 1,225 В, уровень LLC не менялся (шестой).

Оба кулера тестировались только с одним штатным вентилятором на максимальных оборотах. Результаты опубликованы в виде двух скриншотов.

 ID-Cooling SE-207-XT Slim (1790 об/мин, 51,0 дБА)

ID-Cooling SE-207-XT Slim (1790 об/мин, 51,0 дБА)

 ID-Cooling SE-224-XT Basic (1920 об/мин, 52,4 дБА)

ID-Cooling SE-224-XT Basic (1920 об/мин, 52,4 дБА)

И в этом случае ID-Cooling SE-207-XT Slim оказался эффективнее ID-Cooling SE-224-XT Basic, пусть и всего на один градус Цельсия. К тому же компактный «двухбашенник» смог охладить процессор на скоростях одного своего вентилятора 1200 и даже 1000 об/мин, а вот при 800 об/мин уже наблюдался троттлинг процессора и температуры свыше 96 градусов Цельсия. Добавим, что суперкулер Noctua NH-D15S chromax.black справляется с такой нагрузкой на десять градусов Цельсия эффективнее, чем ID-Cooling SE-207-XT Slim на максимальных оборотах. Так что, имея ввиду два двухбашенных кулера, сказать «размер имеет значение» очень уместно.

#Уровень шума

Вот не зря мы сразу обратили внимание на идентичность крыльчаток вентиляторов ID-Cooling SE-207-XT Slim и SE-224-XT Basic! Как хорошо видно по кривым на графике, уровень шума вентиляторов этих кулеров одинаковый практически во всём скоростном диапазоне работы, не считая минимальных и максимальных скоростей. Комфортными эти вентиляторы можно назвать до скорости 1060-1070 об/мин, а тихими они становятся уже на скорости 950-960 об/мин. Это очень неплохие показатели для 120-мм вентиляторов, что вкупе с полным отсутствием вибраций, биений и электрических шумов делает данные модели оптимальными для их радиаторов.

#Выводы

Похоже, что компания ID-Cooling успешно отвоевала себе ещё один кусочек пирога в воздушных системах охлаждения для процессоров, поскольку её новый компактный кулер SE-207-XT Slim высотой всего 135 мм проявил себя исключительно в лучшем свете. При столь скромных габаритах и полном отсутствии помех модулям оперативной памяти ему удалось не только превзойти результаты общепризнанного бюджетного лидера SE-224-XT Basic, но и создать запас по эффективности для дальнейшего разгона процессора, включая комфортные по уровню шума режимы. Если же эффективности будет недостаточно, то на радиатор всегда можно установить второй 120-мм вентилятор, выиграв от 2 до 4 градусов Цельсия, ну или вообще третий, благо все крепления и адаптер-разветвитель в комплекте с SE-207-XT Slim есть.

Вдобавок к этому кулер приятно выглядит, совместим со всеми актуальными процессорами, комплектуется качественной термопастой Frost X25 и стоит сравнительно немного. На наш взгляд, новинка вполне заслуживает награды и места в компактных корпусах на горячих процессорах.



3DNews рекомендует!
