Система жидкостного охлаждения MSI MAG CoreLiquid E240: альтернатива суперкулеру?

⇣ Содержание

Системы жидкостного охлаждения необслуживаемого типа MAG CoreLiquid E240 и E360 компании MSI впервые были представлены на выставке Computex 2023 в июне прошлого года. Они входят в бюджетную серию MSI Arsenal Gaming (MAG) и предназначены для широкого круга пользователей, не желающих переплачивать за различные фирменные особенности, которые реализованы в более дорогих СЖО серий MEG и MPG. Можно сказать, это самый простой и доступный вариант, отличающийся лаконичностью и простотой. Несмотря на это, в новых системах охлаждения усовершенствована помпа, внедрён новый водоблок, а также реализовано несколько других оптимизаций. Однако нас прежде всего интересует, насколько такая СЖО эффективна и как сильно шумит, что мы и выясним на примере младшей модели MSI MAG CoreLiquid E240.

Технические характеристики и стоимость

Наименование характеристик MSI MAG CoreLiquid E240
Радиатор
Размеры (Д × Ш × В), мм 277 × 119,2 × 27
Размеры оребрения радиатора (Д × Ш × В), мм 241 × 116 × 16
Материал радиатора Алюминий
Число каналов в радиаторе, шт. 12
Расстояние между каналами, мм 8,5
Плотность радиатора, FPI 20
Термическое сопротивление, °C/W н/д
Объём хладагента, мл н/д
Вентиляторы на радиаторе
Количество вентиляторов 2
Модель вентилятора Cooler Master FD12024L1SPAA
Типоразмер 120 × 120 × 25
Диаметр крыльчатки/статора, мм 111 / 44
Количество и тип подшипника(ов) 1, FDB
Скорость вращения, об/мин 600–1800 (±200)
(ШИМ-регулировка)
Максимальный воздушный поток, CFM 25,5–75,1
Уровень шума, дБА 11,2–32,5
Максимальное статическое давление, мм H2O 0,31–2,52
Номинальное/стартовое напряжение, В 12 / 3,1
Энергопотребление: заявленное (измеренное), Вт 4,8 / 2,29
Срок службы, часов/лет 50 000 / >5,7
Масса одного вентилятора, г 162
Длина кабеля, мм 500
Помпа
Размеры, мм 75 × 54,5
Производительность, л/ч н/д
Высота подъёма воды, м н/д
Скорость ротора помпы (заявленная/измеренная), об/мин 3000 (±10%) / 3200
Тип подшипника С керамической втулкой
Срок службы подшипника, часов/лет 200 000 / >22,8
Номинальное напряжение, В 12,0
Энергопотребление: заявленное/измеренное, Вт 6,0 / 2,86
Уровень шума, дБА 20
Длина кабеля, мм 300
Водоблок
Размеры основания водоблока, мм 48 × 41
Материал и структура Медь, микроканальная структура
Совместимость с платформами AMD Socket AM4/AM5
Intel LGA115(х)/1200/1700
Дополнительно
Длина шлангов, мм 375
Внешний/внутренний диаметр шлангов, мм 13 / 6,5
Хладагент Нетоксичный, антикоррозионный
(пропиленгликоль)
Максимальный уровень TDP, Вт н/д
Термопаста Нанесена на основание водоблока
Подсветка Крышки помпы и вентиляторов (адресуемая)
Масса системы в сборе, г 1222
Гарантийный срок, лет 3
Страна производства Китай
Розничная стоимость, ₽ н/д

#Упаковка и комплектация

Упаковка MSI MAG CoreLiquid E240 представляет собой компактную картонную коробку с изображением системы жидкостного охлаждения на лицевой стороне.

Остальные стороны коробки также не пустуют и расскажут потенциальному покупателю об особенностях СЖО, её спецификациях и перечне совместимых с ней процессорных разъёмов.

Внутри в картонную коробку вставлена корзина из пористого картона, в отсеках которой размещены компоненты СЖО. Сверху она накрыта прокладкой из вспененного полиэтилена. Таким образом, можно сказать, что надежность упаковки достаточная, чтобы выдержать все перипетии доставки по необъятной и непредсказуемой России.

Комплектующие упакованы в пакет и включают в себя всё необходимое для сборки и установки СЖО в корпус и на материнскую плату.

Однако в нашем экземпляре MSI MAG CoreLiquid E240 почему-то не оказалось термопасты. Можем предположить, что она была нанесена на основание водоблока, а так как система к нам приехала уже после чьего-то тестирования, то и термопаста в ней благополучно закончилась.

В России MSI MAG CoreLiquid E240 пока не продаётся, но, судя по стоимости модели CoreLiquid P240 этой же серии, можно рассчитывать на привлекательную цену в 7 000—7 500 рублей. Страна производства – Китай, гарантийный срок будет, скорее всего, три года.

#Особенности конструкции

MSI MAG CoreLiquid E240 представляет собой классическую систему жидкостного охлаждения необслуживаемого типа. В данном случае основу СЖО составляет небольшой, 240-мм радиатор, выполненный из алюминия и соединённый двумя гибкими шлангами с помпой, под которой размещён водоблок.

Такая конструкция давно стала популярной благодаря предельной простоте в сборке и эксплуатации, а также дешевизне (в сравнении с кастомными СЖО).

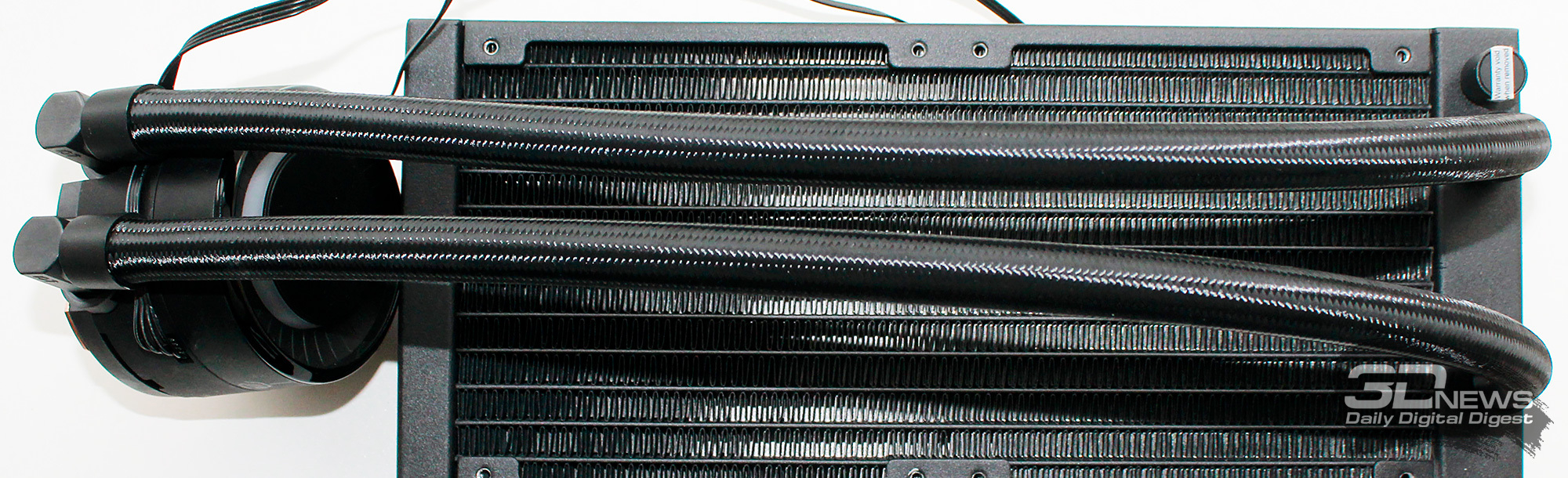

Радиатор соединяется с помпой двумя гибкими шлангами длиной 375 мм и внешним диаметром 13 мм (внутренний, скорее всего, 6-7 мм).

Шланги в плотной синтетической оплётке достаточно жёсткие, поэтому их перегибы исключены.

Размеры алюминиевого радиатора составляют 277 × 119,2 × 27 мм, а самого оребрения (гофролента + каналы) — 241 × 116 × 16 мм.

Радиатор состоит из 12 плоских каналов, между которыми приклеена перфорированная гофролента. Плотность рёбер равна 20 FPI. Петли с резьбой для закрепления вентиляторов есть по обеим сторонам радиатора, правда, при толщине оребрения 16 мм в установке на радиатор четырёх вентиляторов толку не много.

Торцы радиатора самые обычные – прямоугольные, на одном из них установлены фитинги, в которых опрессованы шланги.

Кстати, на этих фото хорошо заметна текстура поверхности радиатора – она не гладкая, как это чаще всего бывает, а как будто шагреневая. Выглядит необычно, но только и всего. На эффективность данный факт вряд ли повлияет.

Внешне блок помпы с водоблоком привлекает внимание изящной крышкой с логотипом компании-производителя, по окружности которой видно кольцо светодиодной подсветки.

Это кольцо можно поворачивать на 270 градусов чтобы сориентировать логотип наиболее удачным образом в корпусе системного блока

Что касается самой помпы, то о ней известно немного. В MSI заявляют о применении в насосе трёхфазного электромотора, отличающегося выдающейся долговечностью (заявлены 200 тысяч часов «пробега») и минимумом вибраций, а следовательно, и низким уровнем шума (20 дБА, по заявленным характеристикам).

Производительность помпы в характеристиках системы не указана, но скорость ротора должна составлять 3000 об/мин с 10-процентным допуском в обе стороны. При заявленных в характеристиках шести ваттах фактически помпа потребляла вдвое меньше электроэнергии. Фитинги на помпе поворотные, а кроме кабеля питания и мониторинга от неё отходит отдельный кабель подсветки.

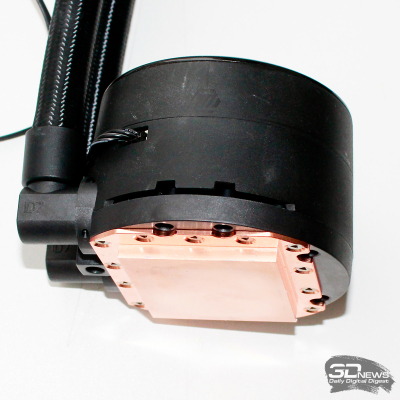

Ещё одной особенностью системы MAG CoreLiquid E240 является оптимизированный медный водоблок. Судя по картинке с официального сайта компании, инженеры MSI отказались от привычной микроканальной структуры водоблока и, наоборот, сделали в нём толстые, но редкие рёбра, одновременно утопив их в чашу водоблока.

На изображении, скорее всего, рёбра показаны схематично, тем не менее нас уверяют в их значительном утолщении в сравнении с микроканальной структурой. Сработает ли это, узнаем по ходу тестов.

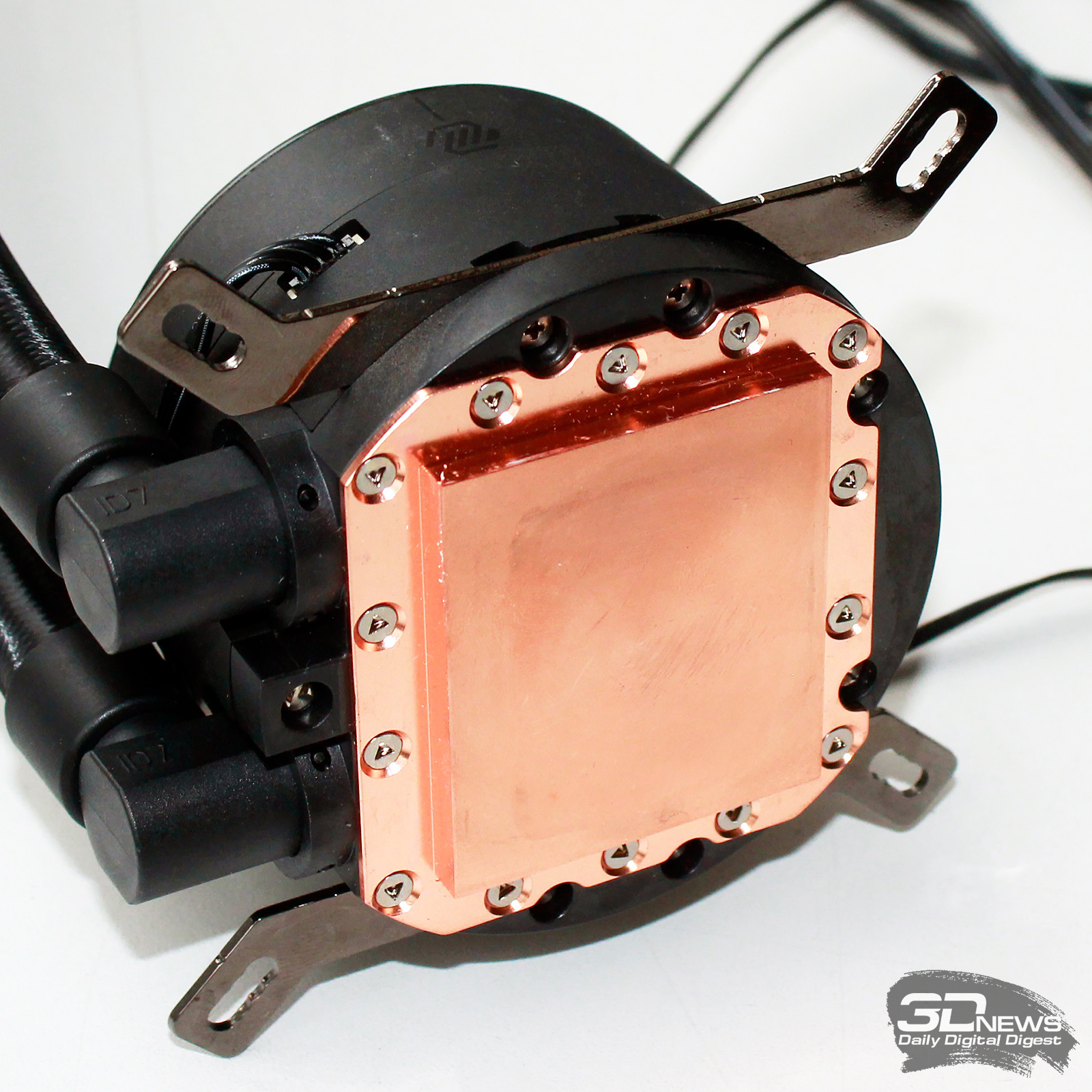

Размеры контактной поверхности основания водоблока составляют 48 × 41 мм. До нас систему уже кто-то тестировал, о чём говорят царапины на основании водоблока (кстати, как у них это получается-то?). Тем не менее качество обработки находится на высоком уровне.

С ровностью поверхности водоблока всё в полном порядке, а неравномерность полученных отпечатков вызвана выпуклостью теплораспределителя нашего тестового процессора.

Радиатор охлаждается двумя 120-мм вентиляторами с чёрной рамкой и белой девятилопастной крыльчаткой диаметром 111 мм. Последняя не выглядит агрессивно – почти плоские и какие-то игрушечные лопасти с едва заметными плавниками совсем не производят впечатления.

Тем не менее характеристики у этих «вертушек» вполне себе убедительные: скорость вращения от 600 до 1800 об/мин (PWM-регулировка), воздушный поток от 25,5 до 75,1 CFM, статическое давление от 0,31 до 2,52 мм H2O, а уровень шума от 11,2 до 32,5 дБА.

Занимательный факт: на статоре вентилятора указан оригинальный производитель – компания Cooler Master (модель FD12024L1SPAA). Вот такая вот необычная коллаборация между конкурентами, ведь, как известно, Cooler Master также выпускает большой ассортимент AiO СЖО.

По результатам измерений, энергопотребление одного вентилятора не превышает 2,4 Вт, а стартовое напряжение равно 3,1 В.

В углах рамки вентилятора вклеены резиновые накладки, способствующие уменьшению вибраций и снижению уровня шума. Именно через них вентиляторы контактируют с радиатором, на котором они закрепляются винтами. В собранном и готовом к установке в корпус системного блока виде MSI MAG CoreLiquid E240 выглядит следующим образом.

Добавим, что общий вес такой системы составляет 1 222 грамма. Порой современный двухбашенный кулер весит больше.

#Совместимость и установка

Водоблок системы жидкостного охлаждения MSI MAG CoreLiquid E240 совместим с процессорами AMD конструктивного исполнения Socket AM4/AM5 и процессорами Intel конструктивного исполнения LGA115x/1200/1700. Инструкция по сборке и установке системы есть в комплекте поставки, а также доступна для скачивания с сайта MSI (формат PDF, 6,58 Мбайт). Для закрепления помпы-водоблока на процессоре Intel используется пара прижимных пластин, которые вставляются в прорези в его нижней части и фиксируются винтами.

В свою очередь, на обратную сторону материнской платы устанавливается усилительная пластина, в которую с лицевой стороны платы вворачиваются опорные шпильки.

Поначалу нас насторожил тот факт, что между шпильками и текстолитом платы не предусмотрены изоляционные шайбы, однако после затягивания шпилек стало ясно, что текстолита они не касаются. Так что здесь наши опасения были напрасны.

Радиатор с вентиляторами можно разместить только на верхней стенке корпуса системного блока, поскольку для установки на переднюю стенку корпуса длины шлангов, вероятнее всего, не хватит (ну либо ваш корпус должен быть очень компактным).

Кстати, в приведённой ранее инструкции по установке СЖО также указан только один вариант размещения радиатора, который мы и продемонстрировали на фото выше.

Остаётся только подключить кабели помпы и вентиляторов, и MSI MAG CoreLiquid E240 заиграет красивой подсветкой, которую можно синхронизировать с подсветкой других комплектующих системного блока.

Добавим, что длина кабелей у MSI MAG CoreLiquid E240 равна 500 мм. И не забудьте в BIOS материнской платы отключить регулировку скорости на разъёме помпы, поскольку она здесь не поддерживается.

#Тестовая конфигурация, инструментарий и методика тестирования

Сравнение эффективности MSI MAG CoreLiquid E240 и её соперника было проведено в закрытом корпусе системного блока на следующей конфигурации:

  • системная плата: MSI MPG Z790 Edge WiFi (Intel Z790, LGA1700, BIOS H.90 от 08.11.2023);
  • усилитель сокета: Thermalright LGA 17XX-BCF-GRAY;
  • процессор: Intel Core i9-13900K 3,0-5,8P/2,2-4,3E ГГц (Raptor Lake, 10 нм, 8/16P+16E ядер, 36 Мбайт L3, TDP 125/253 Вт);
  • термоинтерфейс: ID-Cooling Frost X35 [14,2 Вт/(м·К)];
  • оперативная память: DDR5 2 × 16 Гбайт Team Group T-Create Expert (CTCED532G6000HC38ADC01), XMP 6000 МГц 38-38-38-78 CR2 при 1,25 В;
  • видеокарта: NVIDIA GeForce RTX 2060 SUPER FE 8 Гбайт/256 бит, 1470-1650/14000 МГц;
  • накопители:
    • система и бенчмарки: Crucial T700 1 Тбайт (CT1000T700SSD3, PCIe 4.0 x4);
    • бенчмарки и игры: Patriot VIPER VP4300 1 Тбайт (VP4300-1TBM28H, PCIe 4.0 x4);
    • бенчмарки и игры: Netac N950E Pro 1 Тбайт (NT01N950E-001T-E4X, PCIe 3.0 x4);
    • бенчмарки: Gigabyte GP-AG4500G 0,5 Тбайт (PCIe 4.0 x4);
    • хранение: Intel SSD 730 480 Гбайт (SATA III, BIOS vL2010400);
    • архивный: Samsung Ecogreen F4 HD204UI 2000,3 Гбайт (SATA II, 5400 об/мин, 32 Мбайт, NCQ);
  • корпус: Thermaltake Core X71 (шесть 140-мм be quiet! Silent Wings 3 PWM: три на вдув 990 об/мин, два на выдув 990 об/мин, один на выдув 800-1640 об/мин PWM);
  • панель управления и мониторинга: Zalman ZM-MFC3;
  • блок питания: be quiet! Straight Power 10 500W (BN231) (0,5 кВт, 80 Plus Gold), 135-мм вентилятор.

Для получения стабильных и объективно сопоставимых друг с другом результатов основные параметры процессора были зафиксированы в следующих значениях: частота BCLK – 100 МГц, множитель производительных ядер – 53, частота – 5,3 ГГц, множитель энергоэффективных ядер – 42, частота – 4,2 ГГц, напряжение Vcore – 1,110 В. В BIOS материнской платы MSI был выставлен третий уровень стабилизации напряжения на ядре процессора (CPU load-line calibration).

По данным HWiNFO64, уровень тепловыделения процессора с такими настройками достигал 245 ватт. Добавим, что эффективная частота оперативной памяти была повышена с номинальных 6 до 6,933 ГГц при напряжении 1,405 В, а её основные тайминги фиксировались в значениях 34-42-42-54 CR2 с дополнительной подстройкой вторичных и третичных таймингов. Напряжение VCCSA фиксировалось на уровне 1,050 В.

Тестирование было проведено в операционной системе Microsoft Windows 11 версии 22H2 (22621.3235). Программное обеспечение, использованное для теста:

  • Cinebench R23 – для создания стресс-нагрузки на процессор (режим Test Throttling, два последовательных цикла по 10 минут);
  • HWiNFO64 7.73-5375 – для мониторинга температур и визуального контроля всех параметров системы.

Снимок экрана мониторинга во время одного из циклов тестирования выглядит следующим образом.

Нагрузка на процессор создавалась двумя последовательными циклами Cinebench R23. На стабилизацию температуры CPU между циклами отводилось по 10 минут. За окончательный результат, который вы увидите на диаграмме, принята максимальная температура наиболее горячего из восьми производительных ядер центрального процессора в пике нагрузки и в режиме простоя, а также средняя максимальная температура по всем таким ядрам. Кроме этого, в отдельной таблице будут приведены температуры всех производительных ядер процессора, их усреднённые значения и дельта температур между ядрами. Температура в помещении контролировалась установленным рядом с системным блоком электронным термометром с точностью измерений 0,1 °C и с возможностью почасового мониторинга изменения температуры в помещении за последние 6 часов. Во время данного тестирования температура колебалась в диапазоне 23,6–24,5 °C (дельта учитывалась в результатах).

Измерение уровня шума систем охлаждения проводилось электронным шумомером «ОКТАВА-110А» в период от ноля до трёх часов ночи в полностью закрытой комнате площадью около 20 м2. Уровень шума измерялся вне корпуса системного блока, когда источником шума в помещении являлась только система охлаждения и её вентиляторы. Шумомер, зафиксированный на штативе, всегда располагался строго в одной точке на расстоянии ровно 150 мм от ротора вентилятора. Системы охлаждения размещались на самом углу стола на подложке из вспененного полиэтилена. Нижняя граница измерений шумомера составляет 22 дБА, а субъективно-комфортный (просьба не путать с низким!) уровень шума систем охлаждения при измерениях с такого расстояния находится около отметки 36 дБА. За условно-низкий уровень шума мы принимаем значение 33 дБА.

Эффективность MSI MAG CoreLiquid E240 мы сравним с эфективностью суперкулера PentaWave Z06D, оснащённого двумя 120-мм вентиляторами.

Скорость вращения крыльчаток вентиляторов тестируемых систем охлаждения регулировалась в диапазоне от 800 об/мин до их максимума с шагом 100 или 200 об/мин с помощью специального контроллера, точность которого составляет ±10 об/мин.

#Эффективность охлаждения

Если раньше, чтобы с успехом противостоять суперкулеру, необслуживаемая СЖО обязательно должна была иметь 280-мм радиатор и пару 140-мм вентиляторов, то в случае с MSI MAG CoreLiquid E240 ситуация изменилась. И произошло это вовсе не потому, что суперкулер стал менее эффективен. Напротив, PentaWave Z06D вполне даст фору былым лидерам в лице Noctua, Thermalright или Phanteks. Так что ценность общей победы MAG CoreLiquid E240 нисколько не снижена. В цифрах это выглядит так: на максимальной скорости вентиляторов СЖО обходит суперкулер почти на 5 градусов Цельсия при практически одинаковом уровне шума. На 1600, 1400 и 1200 об/мин преимущество MSI MAG CoreLiquid E240 перед PentaWave Z06D составляет те же 5-6 градусов Цельсия, на 1000 об/мин оно снижается до 4 градусов Цельсия и в самом тихом режиме на 800 об/мин сокращается до трёх градусов. Можем предположить, что на низких скоростях вентиляторы СЖО просто не обеспечивают необходимые радиатору давление и поток, поэтому потери CoreLiquid E240 в эффективности выше, чем у суперкулера. Тем не менее в общей победе СЖО нет никаких сомнений.

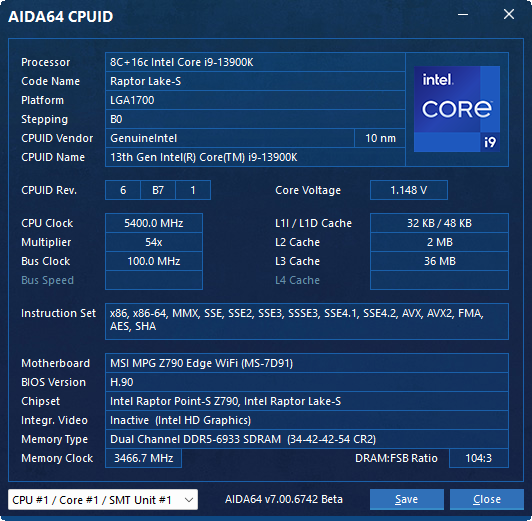

Повышаем частоту производительных ядер процессора до 5,4 ГГц при напряжении 1,145-1,150 В и пиковом тепловыделении 260 ватт (по данным HWiNFO64).

Увы, но при увеличении нагрузки MSI MAG CoreLiquid E240 несколько растеряла своё преимущество перед PentaWave Z06D. Очевидно, что начинает сказываться скромная площадь радиатора и маленький объём хладагента в контуре СЖО. Теперь на максимальной скорости вентиляторов — 1600 и 1400 об/мин — СЖО эффективнее суперкулера менее чем на один градус Цельсия по пиковой температуре процессора, а на 1200 об/мин разница и вовсе не превышает 0,5 градуса Цельсия. Справедливости ради отметим, что для суперкулера 1200 об/мин являются последним допустимым снижением скорости, при которой он ещё обеспечивал процессору стабильность в стресс-тесте, тогда как СЖО продолжала справляться с этой задачей на 1100 и 1000 об/мин, пусть и при более высоких температурах.

#Уровень шума

Для оценки уровня шума новой СЖО на график мы включили результаты двух ранее протестированных систем такого же форм-фактора: DeepCool LT520 и ID-Cooling DashFlow 240 Basic Black.

Судя по графику, по уровню шума вентиляторы MSI MAG CoreLiquid E240 располагаются только на третьем месте из четырёх систем охлаждения, выигрывая лишь у ID-Cooling DashFlow 240 Basic Black. Суперкулер PentaWave Z06D и ещё одна система жидкостного охлаждения DeepCool LT520 шумят меньше героини сегодняшнего материала на одинаковых скоростях вентиляторов. MAG CoreLiquid E240 остаётся комфортной до скорости вентиляторов 920 об/мин и тихой до 810 об/мин. Это показатели ниже среднего для вентиляторов такого типоразмера. А вот помпа превзошла все наши ожидания. Можно сказать, что она попросту работает бесшумно, ведь даже по нашей методике её уровень шума не превысил отметку 27,3 дБА. Это одна из наиболее тихих помп среди систем жидкостного охлаждения необслуживаемого типа.

#Выводы

MSI MAG CoreLiquid E240 – обычная бюджетная система жидкостного охлаждения необслуживаемого типа, в которой не найти новых инженерных решений или оригинальных дизайнерских ходов. К её плюсам отнесём высокую эффективность охлаждения на процессорах с тепловыделением до 240-250 ватт, предельную простоту сборки, универсальность водоблока (поддержку всех актуальных сокетов), бесшумную помпу, а также низкую прогнозируемую стоимость. Отдельно отметим красивую синхронизируемую подсветку вентиляторов и помпы с возможностью поворота логотипа на ней на 270 градусов. К недостаткам можно отнести не самые тихие вентиляторы и тот факт, что для очень горячих процессоров система подходит лишь ограниченно и может использоваться с ними на высоких и средних скоростях вентиляторов.
