Корпуса, БП и охлаждение

Система жидкостного охлаждения MSI MAG CoreLiquid E360

⇣ Содержание

В марте этого года мы тестировали систему жидкостного охлаждения необслуживаемого типа MSI MAG CoreLiquid E240 с 240-мм радиатором и парой 120-мм вентиляторов. По эффективности охлаждения СЖО показала практически такие же результаты, как и воздушный суперкулер, а вот по уровню шума всё же уступила ему. Надежды на низкую стоимость этой СЖО не оправдались: на российском рынке она появилась по цене около десяти тысяч рублей, что слишком дорого для системы такого класса. Но вот что интересно – всего на две с небольшим тысячи рублей дороже стоит флагманская модель MSI MAG CoreLiquid E360 с большим, 360-мм радиатором, которая априори должна быть эффективнее, а значит, и привлекательнее для адептов эффективного охлаждения горячих процессоров. Вот её-то мы как раз и протестируем в сегодняшнем материале, сравнив как с прямым конкурентом, так и с лучшим «воздухом».

#Технические характеристики и стоимость

Наименование характеристик MSI MAG CoreLiquid E360
Радиатор
Размеры (Д × Ш × В), мм 394,0 × 119,2 × 27,0
Размеры оребрения радиатора (Д × Ш × В), мм 358,5 × 116,5 × 14,5
Материал радиатора Алюминий
Число каналов в радиаторе, шт. 12
Расстояние между каналами, мм 8,5
Плотность радиатора, FPI 20
Термическое сопротивление, °C/W н/д
Объём хладагента, мл н/д
Вентиляторы на радиаторе
Количество вентиляторов 3
Модель вентилятора Cooler Master FD12025L12SPAA
Типоразмер 120 × 120 × 25
Диаметр крыльчатки/статора, мм 111 / 44
Количество и тип подшипника(ов) 1, FDB
Скорость вращения, об/мин 600–1800 (±200)
(ШИМ-регулировка)
Максимальный воздушный поток, CFM 25,5–75,04
Уровень шума, дБА 11,2–32,5
Максимальное статическое давление, мм H2O 0,31–2,52
Номинальное/стартовое напряжение, В 12 / 3,1
Энергопотребление: заявленное (измеренное), Вт 4,8 / 2,29
Срок службы, часов/лет 50 000 / >5,7
Масса одного вентилятора, г 163
Длина кабеля, мм 500
Помпа
Размеры (Д × Ш × В), мм ∅75 × 54,5
Производительность, л/ч н/д
Высота подъёма воды, м н/д
Скорость ротора помпы (заявленная/измеренная), об/мин 3000 (±10%) / 3170
Тип подшипника С керамической втулкой
Срок службы подшипника, часов/лет 200 000 / >22,8
Номинальное напряжение, В 12,0
Энергопотребление: заявленное/измеренное, Вт 6,0 / 2,86
Уровень шума, дБА 20
Длина кабеля, мм 300
Водоблок
Размеры основания водоблока, мм 48 × 41
Материал и структура Медь, микроканальная структура
Совместимость с платформами AMD Socket AM4/AM5/TR4/sTRx4
Intel LGA115(х)/1200/1700
Дополнительно
Длина шлангов, мм 375
Внешний/внутренний диаметр шлангов, мм 13 / 6,5
Хладагент Нетоксичный, антикоррозионный
(пропиленгликоль)
Максимальный уровень TDP, Вт н/д
Термопаста В комплекте
Подсветка Крышки помпы и вентиляторов (адресуемая)
Масса системы в сборе, г 1557
Гарантийный срок, лет 3
Страна производства Китай
Розничная стоимость, ₽ 12 280

#Упаковка и комплектация

Система MSI MAG CoreLiquid E360 поставляется в яркой картонной коробке с изображением СЖО на лицевой стороне и указанием названия модели. На обратной стороне перечислены основные достоинства охладителя, а спецификации и перечень поддерживаемых платформ можно найти на торце коробки.

В основную коробку вставлена корзина из пористого картона с отсеками под компоненты СЖО. Каждый из них находится в отдельном пакете, а радиатор дополнительно защищён оболочкой из тонкого картона.

В набор комплектующих включены две пластиковые backplate, две пары стальных направляющих, наборы винтов и втулок, кабели и буклет с гарантийным талоном.

Есть среди них и термопаста – в маленьком шприце, неизвестной марки. Серая, умеренно густая, без запаха. Её теплопроводность нигде не указана.

MSI MAG CoreLiquid E360 произведена на заводе где-то в Китае и продаётся в России с трёхлетней гарантией. Стоимость чёрной версии СЖО составляет 12 280 рублей. Есть и точно такая же белая версия, но она обойдётся дороже на тысячу рублей.

#Особенности конструкции

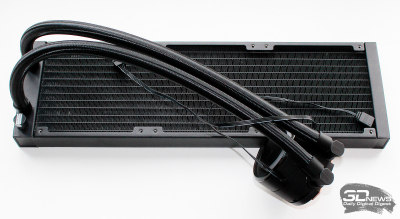

Как и подавляющее большинство систем жидкостного охлаждения необслуживаемого типа, MSI MAG CoreLiquid E360 представляет собой полностью готовый к эксплуатации комплект, на который нужно только установить вентиляторы и разместить его в корпусе. То есть пользователю потребуется минимум навыков, знаний и трудозатрат — этим подобные СЖО и привлекают покупателей. Как исследуемая модель MSI выглядит в собранном и готовом к установке виде, показано на фотографиях ниже.

Говорить о каких-либо дизайнерских решениях здесь, на наш взгляд, вряд ли уместно, поскольку это совершенно стандартная AiO СЖО с довольно простым водоблоком и вентиляторами. Лишь хромированные накладки на роторах крыльчаток вентиляторов и надпись на крышке помпы выдают принадлежность системы к модельному ряду компании MSI.

Общие размеры радиатора СЖО составляют 394 × 119,2 × 27 мм, а размеры непосредственно оребрения равны 358,5 × 116,5 × 14,5 мм.

Здесь мы фиксируем сравнительно тонкий радиатор – всего 14,5 мм, тогда как у, например, недавно протестированной ID-Cooling FX360 Pro толщина алюминиевой гребёнки с каналами равна 21 мм. Разница в площади радиаторов получается большая и определённо не в пользу MSI.

Сквозь радиатор проходят 12 плоских каналов, расстояния между которыми заполнены алюминиевой гофролентой. Плотность радиатора равна 20 FPI.

На одном из торцов радиатора установлены два фитинга с опрессованными гибкими шлангами, а рядом с ними можно увидеть клапан сброса давления.

Длина резиновых шлангов в плотной синтетической оплётке составляет 375 мм, внешний диаметр равен 13 мм, а внутренний – 6,5 мм.

В отличие от радиатора, помпа у MSI MAG CoreLiquid E360 точно такая же, как и у модели E240, – с поворотной крышкой для правильной ориентации логотипа MSI.

Компания MSI значится в партнерах Asetek, но узнать, на платформе какого именно поколения основана MAG CoreLiquid E360, не удалось. Для флагманской MEG CoreLiquid S360 прямо указана Asetek Gen7, а вот поколение насоса у героя этого обзора не заявлено официально. Что касается технических характеристик, то скорость ротора помпы заявлена на отметке 3000 об/мин (3170 об/мин измеренная), уровень шума не более 20 дБА, а нормативный срок службы более двухсот тысяч часов.

В системе используется уникальный медный водоблок с массивными рёбрами высотой около 4 мм.

Качество обработки контактной поверхности водоблока размерами 48 × 41 мм удовлетворительное, полировки нет, но и следы от фрезы не обнаружены.

А вот поверхность водоблока нашего экземпляра MSI MAG CoreLiquid E360 идеально ровная. Тем не менее добиться полноценного отпечатка на этот раз не получилось не столько из-за выпуклого теплораспределителя процессора конструктивного исполнения LGA1700, сколько из-за недостаточно высокого усилия прижима, развиваемого штатным креплением.

В этой системе используются точно такие же вентиляторы, как и у MAG CoreLiquid E240, – Cooler Master FD12025L12SPAA. Напомним, что диаметр девятилопастной крыльчатки здесь равен 111 мм, и, прямо сказать, крыльчатка не выглядит агрессивно.

Скорость вращения крыльчаток регулируется широтно-импульсной модуляцией в диапазоне от 600 до 1800 об/мин. В характеристиках системы указан максимальный воздушный поток одного такого вентилятора от 25,5 до 75,04 CFM, статическое давление от 0,31 до 2,52 мм H2O и уровень шума от 11,2 до 32,5 дБА – довольно заурядные характеристики для 120-мм «вертушки».

Тип подшипника вентилятора указан прямо на его 44-мм статоре – это гидродинамический подшипник с нормативным сроком службы 50 000 часов.

Измеренное стартовое напряжение равно 3,1 В, а энергопотребление – не более 2,3 Вт.

С алюминиевым корпусом радиатора вентиляторы контактируют через резиновые демпферы, которые уменьшают вибрации и способствуют снижению уровня шума.

Длина двух кабелей вентилятора (основного и подсветки) составляет 500 мм.

Для подключения трёх вентиляторов к одному разъёму на материнской плате в комплекте есть Y-разветвитель на три четырёхпиновых коннектора, а кабели подсветки соединяются последовательно друг за другом и также требуют только один ARGB-коннектор на плате.

Масса системы MSI MAG CoreLiquid E360 в сборе составляет 1557 граммов. Предельный уровень TDP в характеристиках не указан, но это только к лучшему, так как в большинстве случаев это фиктивная характеристика.

#Совместимость и установка

Ещё одним отличием MSI MAG CoreLiquid E360 от E240 является поддержка процессоров AMD TR4/sTRx4, которых у младшей версии СЖО не было. Разумеется, поддерживаются и более распространённые AMD Socket AM5/AM4 с Intel LGA115(х)/1200/1700.

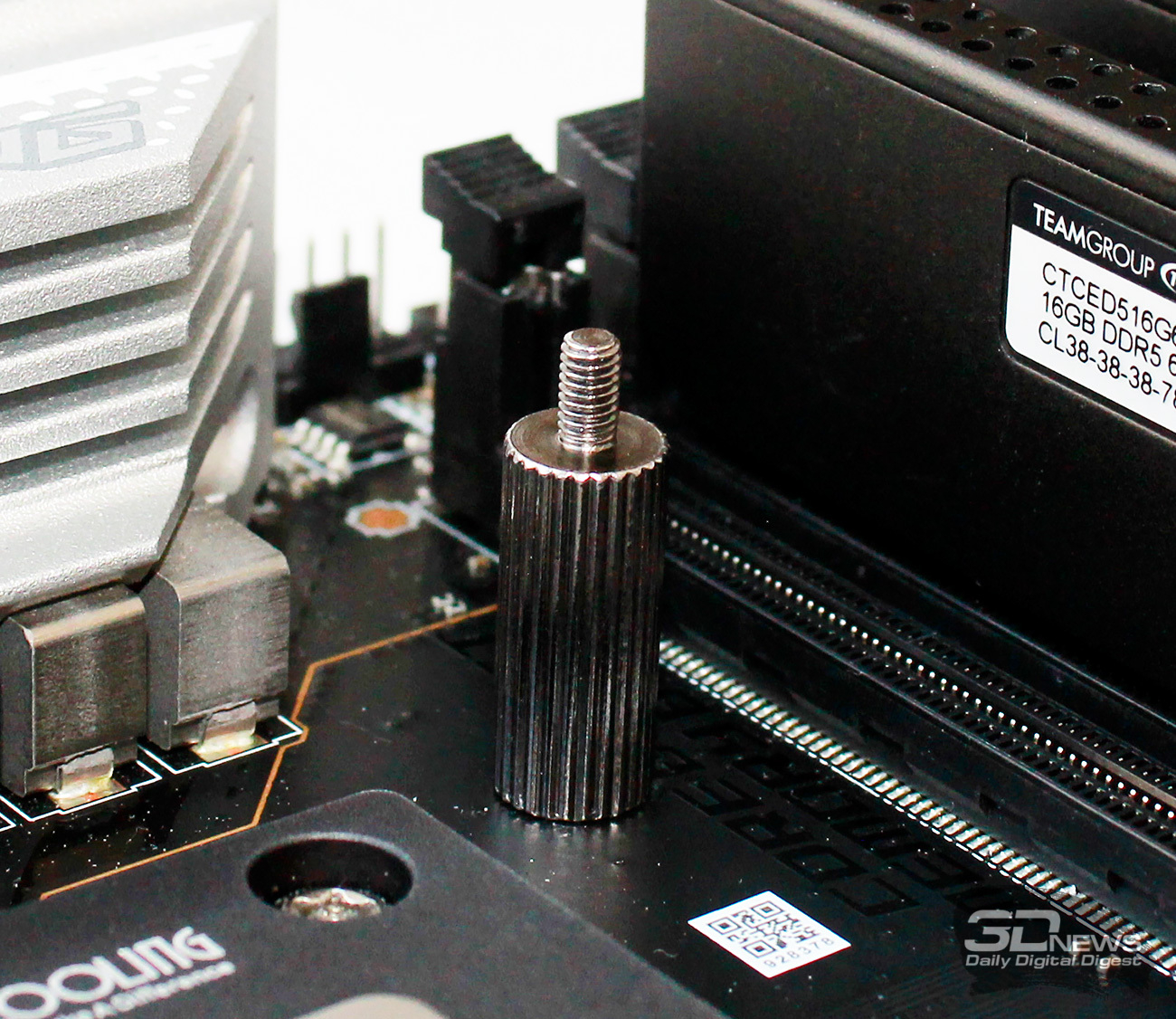

Вот как выглядит подготовка материнской платы с разъёмом LGA1700 для установки водоблока MSI MAG CoreLiquid E360 на процессор. Инструкцию по сборке и установке можно скачать с сайта MSI (формат PDF, 6,64 Мбайт).

Здесь стоит отметить хлипкую пластиковую backplate – она гнётся и не позволяет обеспечить высокое усилие прижима водоблока к процессору. Пожалуй, это единственный недостаток крепления СЖО MSI MAG CoreLiquid E360.

Ну а всё остальное в сборке данной СЖО вполне стандартно, а для закрепления радиатора с вентиляторами мы использовали верхнюю панель корпуса системного блока.

Если всё правильно соединено и подключено, то сразу после включения вентиляторы и крышка водоблока заиграют 16,8 миллиона оттенков светодиодной подсветки Mystic Light.

Синхронизировать её с подсветкой других компонентов системного блока поможет утилита MSI Center или BIOS материнской платы.

#Тестовая конфигурация, инструментарий и методика тестирования

Сравнение эффективности MSI MAG CoreLiquid E360 и её соперников было проведено в закрытом корпусе системного блока на следующей конфигурации:

  • системная плата: MSI MPG Z790 Edge WiFi (Intel Z790, LGA1700, BIOS H.С2 от 05.06.2024);
  • усилитель сокета: ID-Cooling ABF-1700;
  • процессор: Intel Core i9-13900K 3,0-5,8P/2,2-4,3E ГГц (Raptor Lake, 10 нм, 8/16P+16E-ядер, 36 Мбайт L3, TDP 125/253 Вт);
  • термоинтерфейс: ID-Cooling Frost X35 [14,2 Вт/(м·К)];
  • оперативная память: DDR5 2 × 16 Гбайт Team Group T-Create Expert (CTCED532G6000HC38ADC01), XMP 6000 МГц 38-38-38-78 CR2 при 1,25 В;
  • видеокарта: NVIDIA GeForce RTX 2060 SUPER FE 8 Гбайт/256 бит, 1470-1650/14000 МГц;
  • накопители:
    • система и бенчмарки: Crucial T700 1 Тбайт (CT1000T700SSD3, PCIe 4.0 x4);
    • бенчмарки и игры: Patriot VIPER VP4300 1 Тбайт (VP4300-1TBM28H, PCIe 4.0 x4);
    • бенчмарки и игры: Netac N950E Pro 1 Тбайт (NT01N950E-001T-E4X, PCIe 3.0 x4);
    • бенчмарки: Gigabyte GP-AG4500G 0,5 Тбайт (PCIe 4.0 x4);
    • хранение: Intel SSD 730 480 Гбайт (SATA III, BIOS vL2010400);
    • архивный: Samsung Ecogreen F4 HD204UI 2000,3 Гбайт (SATA II, 5400 об/мин, 32 Мбайт, NCQ);
  • корпус: Thermaltake Core X71 (шесть 140-мм be quiet! Silent Wings 3 PWM: три спереди на вдув 800-1050 об/мин, два сверху на выдув 800-1020 об/мин, один сзади на выдув 800-1610 об/мин PWM);
  • панель управления и мониторинга: Zalman ZM-MFC3;
  • блок питания: be quiet! Straight Power 10 500W (BN231) (0,5 кВт, 80 Plus Gold), 135-мм вентилятор.

Для получения стабильных и объективно сопоставимых друг с другом результатов основные параметры процессора были зафиксированы в следующих значениях: частота BCLK – 100 МГц, множитель производительных ядер – 53, частота – 5,3 ГГц, множитель энергоэффективных ядер – 42, частота – 4,2 ГГц, напряжение Vcore – 1,110 В. В BIOS материнской платы MSI был выставлен третий уровень стабилизации напряжения на ядре процессора (CPU load-line calibration).

По данным HWiNFO64, уровень тепловыделения процессора с такими настройками достигал 245 ватт. Добавим, что эффективная частота оперативной памяти была повышена с номинальных 6 до 6,933 ГГц при напряжении 1,405 В, а её основные тайминги фиксировались в значениях 34-42-42-54 CR2 с дополнительной подстройкой вторичных и третичных таймингов. Напряжение VCCSA фиксировалось на уровне 1,050 В.

Тестирование было проведено в операционной системе Microsoft Windows 11 версии 22H2 (22621.3593). Программное обеспечение, использованное для теста:

  • · Cinebench R23 – для создания стресс-нагрузки на процессор (режим Test Throttling, два последовательных цикла по 10 минут);
  • · HWiNFO64 8.04-5470 – для мониторинга температур и визуального контроля всех параметров системы.

Снимок экрана мониторинга во время одного из циклов тестирования выглядит следующим образом.

Нагрузка на процессор создавалась двумя последовательными циклами Cinebench R23. На стабилизацию температуры CPU между циклами отводилось по 10 минут. За окончательный результат, который вы увидите на диаграмме, принята максимальная температура наиболее горячего из восьми производительных ядер центрального процессора в пике нагрузки и в режиме простоя, а также средняя максимальная температура по всем таким ядрам. Кроме этого, в отдельной таблице будут приведены температуры всех производительных ядер процессора, их усреднённые значения и дельта температур между ядрами. Температура в помещении контролировалась установленным рядом с системным блоком электронным термометром с точностью измерений 0,1 °C и с возможностью почасового мониторинга изменения температуры в помещении за последние 6 часов. Во время данного тестирования температура колебалась в диапазоне 24,2–26,8 °C (дельта учитывалась в результатах).

Измерение уровня шума систем охлаждения проводилось электронным шумомером «ОКТАВА-110А» в период от ноля до трёх часов ночи в полностью закрытой комнате площадью около 20 м2. Уровень шума измерялся вне корпуса системного блока, когда источником шума в помещении являлась только система охлаждения и её вентиляторы. Шумомер, зафиксированный на штативе, всегда располагался строго в одной точке на расстоянии ровно 150 мм от ротора вентилятора. Системы охлаждения размещались на самом углу стола на подложке из вспененного полиэтилена. Нижняя граница измерений шумомера составляет 22 дБА, а субъективно-комфортный (просьба не путать с низким!) уровень шума систем охлаждения при измерениях с такого расстояния находится около отметки 36 дБА. За условно-низкий уровень шума мы принимаем значение 33 дБА.

Прежде всего мы сравним MSI MAG CoreLiquid E360 по эффективности с нашей «лакмусовой» железкой – суперкулером PentaWave Z06D, оснащённым двумя штатными 120-мм вентиляторами.

Кроме этого, в тестирование включена система жидкостного охлаждения точно такого же форм-фактора 360 мм – ID-Cooling FX360 Pro.

Скорость вращения крыльчаток вентиляторов тестируемых систем охлаждения регулировалась в диапазоне от 800 об/мин до их максимума с шагом 100 или 200 об/мин с помощью специального контроллера, точность которого составляет ±10 об/мин.

#Эффективность охлаждения

Эффективность MSI MAG CoreLiquid E360 оказалась чуть выше, чем у ID-Cooling FX360: буквально на 0,5-1,5 градуса Цельсия в каждом из режимов работы вентиляторов. Это весьма занимательный и неожиданный факт, поскольку мы отмечали по ходу обзора системы MSI, что толщина радиатора у неё всего 14,5 мм против 21 мм у ID-Cooling, следовательно, меньше и полезная площадь радиатора, что имеет критически важное значение для системы охлаждения любого типа. Однако это не помешало CoreLiquid E360 обойти конкурента независимо от скорости вентиляторов. Более того, MSI удалось это сделать при меньшем уровне шума опять же практически в каждом скоростном режиме работы вентиляторов. Это также немаловажный факт при прямом сопоставлении двух 360-мм систем жидкостного охлаждения. Что касается разницы с суперкулером PentaWave Z06D, то MSI MAG CoreLiquid E360 эффективнее на величину от 5 градусов Цельсия на максимальных оборотах до 8 градусов Цельсия на 800 об/мин. Правда, суперкулер работает тише СЖО, и порой значительно.

Повышаем частоту производительных ядер процессора до 5,4 ГГц при напряжении 1,145-1,150 В и пиковом тепловыделении, по данным HWiNFO64, до 265 ватт. Энергоэффективные ядра также дополнительно разогнаны до 4,3 ГГц.

Суперкулер продержался только до скорости 1100 об/мин, а дальше выбыл из гонки. При этом обе СЖО сражаются друг с другом до конца.

Можем зафиксировать небольшое увеличение преимущества MSI MAG CoreLiquid E360 перед ID-Cooling FX360 до двух или даже двух с половиной градусов Цельсия в пике нагрузки при чуть более низком уровне шума. Один из лучших воздушных кулеров СЖО MSI превосходит на шесть градусов Цельсия и более.

#Уровень шума

На график с уровнем шума систем охлаждения мы включили показатели MSI MAG CoreLiquid E240 для сравнения с моделью E360, у которой такие же вентиляторы, но три против двух.

Кривые уровня шума вентиляторов двух MSI MAG CoreLiquid проходят параллельно друг другу, но уровень шума старшей СЖО ощутимо выше. При этом в сравнении с ID-Cooling FX360 система MSI выглядит чуть выгоднее по уровню звукового давления начиная примерно с 1100 об/мин. Комфортной данная СЖО становится при снижении скорости вентиляторов до 800-810 об/мин, а условно-бесшумной её можно назвать только на 700 об/мин. Иначе говоря, вентиляторы Cooler Master к тихим отнести сложно. А вот помпа у MSI MAG CoreLiquid E360 оказалась ещё тише, чем у E240, – её уровень шума не превышает 27 дБА. Проще говоря, услышать звук её работы вне системного блока можно только в абсолютной тишине с расстояния не более 20 см от корпуса помпы. Отличный показатель!

#Выводы

MSI MAG CoreLiquid E360 показала себя очень эффективной системой жидкостного охлаждения для процессора, способной отвести до 265 ватт тепловой энергии и — что особенно важно – сделать это при комфортном уровне шума. Отдельных комплиментов заслуживает её бесшумная помпа. Система поддерживает любые актуальные платформы, даже такие экзотические, как AMD Socket TR4/sTRx4, имеет очень простую процедуру установки, не требующую специальных навыков и опыта. Есть красивая адресуемая подсветка вентиляторов и крышки помпы с регулируемой ориентацией логотипа. Долговечная помпа (заявлены 200 тысяч часов) и трёхлетняя гарантия делают эту СЖО ещё более привлекательной, а по розничной стоимости она находится на уровне 360-мм систем компаний-конкурентов. Единственное, что в ней можно было бы улучшить, – это заменить хлипкую усилительную пластину чем-то более надёжным, а в остальном к MAG CoreLiquid E360 вопросов нет.



3DNews рекомендует!
