Обзор блока питания 1STPLAYER NGDP ATX 3.1 GOLD 1000W (HA1000-BA4)

⇣ Содержание

В прошлом году мы познакомились с блоком питания NGDP HA-1000BA3 под редким брендом 1STPLAYER. Немногие покупатели знают, что китайская компания Helly Technology, которая владеет этой торговой маркой, сама производит аппаратные платформы компьютерных блоков питания, в том числе и для сторонних вендоров. Модель HA1000-BA4 серии NGDP ATX 3.1 GOLD, которую мы рассмотрим сегодня, соответствует стандарту ATX 3.1 и имеет целых два разъема 12V-2x6.

⇡#Технические характеристики, конструкция, цена

Блок питания 1STPLAYER получил сертификат 80 PLUS Gold, но в этот раз без подтверждения от лаборатории Cybenetics. Зато к каждому экземпляру HA1000-BA4 прилагается брошюра с QR-кодом, который ведет на страницу с отчетом индивидуальном тестировании.

Новинка собрана в черном корпусе глубиной 140 мм с вентилятором типоразмера 120 мм. Небольшие габариты позволяют использовать HA1000-BA4 в компактных системах. Только обратите внимание на то, что решетка вентилятора выступает из плоскости крышки, поэтому БП может не поместиться в какой-нибудь специфический держатель.

На коммутационной панели бросаются в глаза два разъема 12V-2x6. Контакты Sense 0 и Sense 1 в них замкнуты на землю, а значит, каждый разъем может выдать мощность 600 Вт (разумеется, в пределах общего резерва 996 Вт на линию 12 В). Помимо 12V-2x6, блок питания имеет шесть обычных 12-вольтовых разъемов. А значит, в компьютере с дополнительным питанием материнской платы видеокарту с тремя восьмиконтактными разъемами можно подключить к БП не «гирляндой».

Жаль только, что для этого пользователю придется купить или сделать дополнительные кабели, ведь к HA1000-BA4 прилагаются лишь три кабеля питания PCI-Express старого образца, с одним штекером на каждом. Кабель 12V-2x6 лишь один, но необычно длинный — 72 см.

Тип кабеляКоличество кабелейКонечных разъемов на кабелеДлина до первого разъема, ммСечение проводников
24-контактный 1 1 610 18AWG/22AWG
EPS12V 2 1 (2 x ATX12V) 650 18AWG
12V-2x6 1 1 720 16AWG/24AWG
PCI Express (6 + 2) 3 1 600 18AWG
SATA 2 4 450 18AWG
Molex 1 4 450 18AWG

Основные жилы кабеля 12V-2x6 имеют сечение 16AWG, у остальных — 18AWG. Все кабели изготовлены в мягкой оболочке с имитацией индивидуальной оплетки. В коробке с устройством мы также нашли несколько черных гребенок для эстетичной укладки кабелей, стяжки и приспособление для проверки работоспособности БП, которое надевается на 24-контактный разъем и соединяет контакт PS_ON с землей.

В период работы над обзором HA1000-BA4 был доступен за сравнительно небольшую для своих качеств сумму — от 15 399 руб. Производитель дает на БП 10-летнюю гарантию.

⇡#Внутреннее устройство

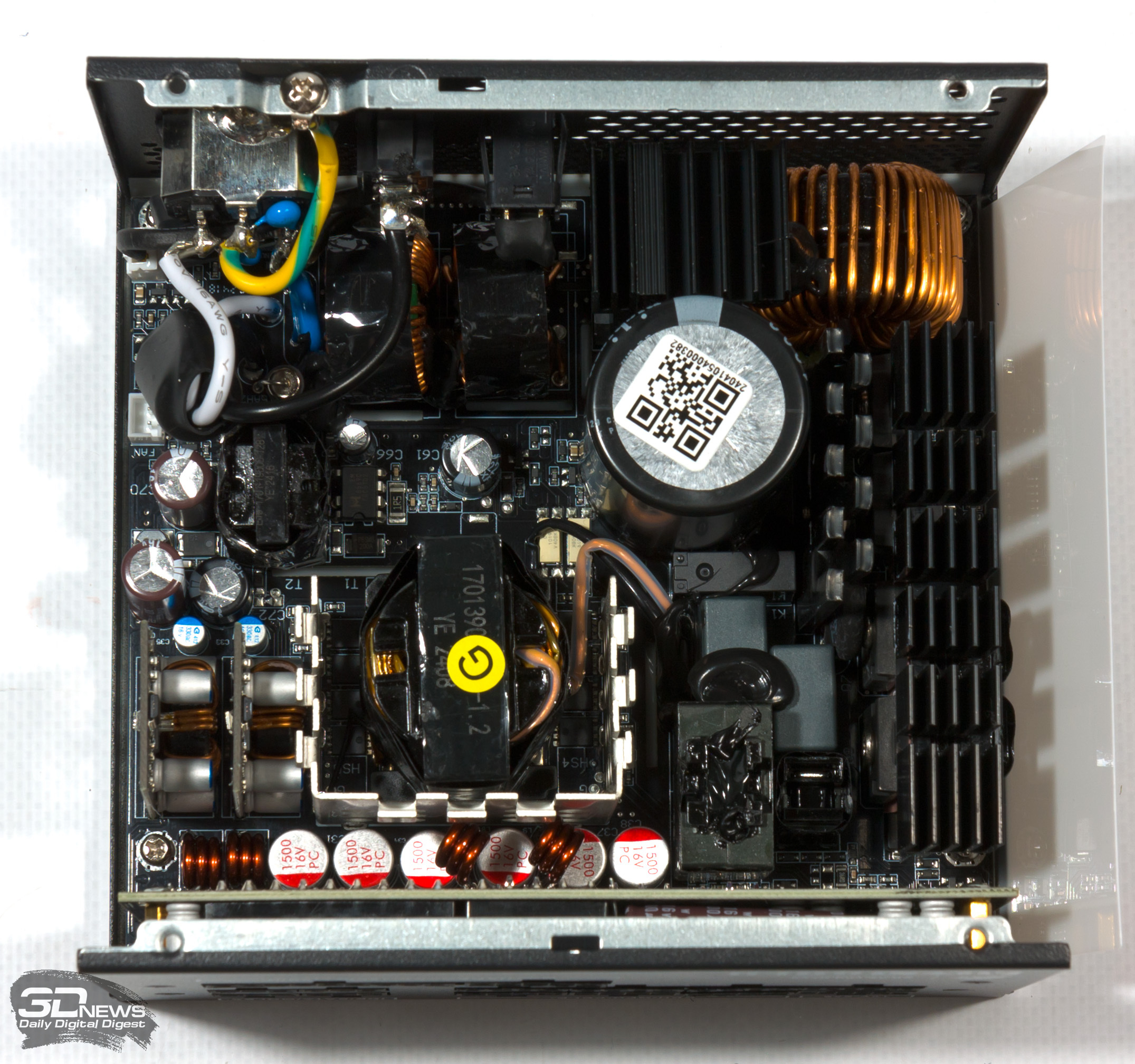

HA1000-BA4 построен на собственной платформе компании Helly Technology, которая обладает всеми схемотехническими решениями, свойственными «золотым» блокам питания.

На входе БП присутствует исчерпывающий набор защитных компонентов: каскадный фильтр электромагнитных помех, варистор, ограничитель пускового тока на основе NTC-термистора и реле, а также плавкий предохранитель. Схема коррекции фактора мощности, разумеется, активная.

Основной преобразователь имеет полумостовую топологию с LLC, а на вторичной стороне используются синхронные выпрямители. Малые линии 3,3 и 5 В формируются из линии 12 В с помощью преобразователей постоянного тока.

Все электролитические конденсаторы изготовлены японскими фирмами Nichicon, Nippon Chemi-Con и Rubycon.

Охлаждает компоненты БП вентилятор Hong Hua на гидродинамическом подшипнике модели HA1225M12F-Z.

⇡#Методика тестирования

Методика тестирования, принятая в 3DNews, описана в отдельной статье, которая рекомендуется к прочтению для понимания устройства компьютерных блоков питания и их важнейших характеристик. Обращайтесь к ней, чтобы узнать, зачем нужен и как работает тот или иной компонент, упомянутый в обзоре, и как интерпретировать результаты тестирования.

⇡#Результаты тестирования

В доступном нагрузочному стенду диапазоне мощности основных линий до 840 Вт блок питания с запасом превосходит требования «золотой» категории 80 PLUS. Но при условии, что приоритетная нагрузка ложится на линию 12 В. Малые линии 3,3 и 5 В достигли лишь «бронзового» уровня.

Продукт 1STPLAYER удивил тем, что в гибридном режиме, который активен по умолчанию, вентилятор начал вращаться лишь тогда, когда мощность потребителей достигла 800 Вт и к нагрузке подключились малые линии. В режиме постоянного охлаждения вентилятор поддерживает скорость ниже 600 об/мин при мощности до 400 Вт и достигает 1 200 об /мин под нагрузкой 800 Вт.

Регуляция линии 12 В у HA1000-BA4 безупречна, а напряжение 5 В отклоняется от эталона не более чем на 2 %. Напряжение 3,3 В при высокой нагрузке на все линии колеблется в более широких пределах, но остается в границах определенного стандартом ATX коридора ±5 %.

Размах пульсаций на линиях 12 и 5 В лежит в пределах 26 и 16 мВ соответственно при допустимых величинах 120 и 50 мВ.

⇡#Выводы

Киловаттная модель NGDP ATX 3.1 GOLD от 1STPLAYER занимает достойное место в ряду «золотых» БП новой волны по основным критериям качества питания — КПД, регуляции напряжений и размаху пульсаций. Но вдобавок к этому может похвастаться рядом необычных особенностей.

HA1000-BA4 имеет два разъема 12V-2x6, что пока актуально лишь для рабочих станций, но в будущем наверняка появятся игровые видеокарты, которые придется подключать к БП сразу двумя кабелями 16+4. Изоляция комплектных кабелей имитирует индивидуальную оплетку, а в комплекте с БП есть гребенки для их укладки. Наконец, герой обзора отличился удивительно высоким порогом мощности, при которой стартует вентилятор (по крайней мере, без нагрузки на малые линии). Это значит, что HA1000-BA4 чаще всего будет работать бесшумно, но режим полупассивного охлаждения лучше выключить от греха подальше, если БП установлен в тесном корпусе с плохой вентиляцией.
