Обзор и тест системы жидкостного охлаждения DeepCool LM360 WH

Мы – да, думаем, и вы тоже – уже, уже совсем перестали удивляться тому потоку систем жидкостного охлаждения необслуживаемого типа (AiO СЖО), который сейчас буквально «затапливает» российский рынок. В последнее время, анонсируемые по нескольку штук в неделю, они соревнуются друг с другом в подсветке вентиляторов и экранах на помпе, поскольку все другие ресурсы для дальнейшего развития у них, похоже, исчерпаны. Вот и в новой модели DeepCool LM360 именитая компания акцентирует внимание на усовершенствованном экране мониторинга, но одновременно с этим оснастила свою СЖО модернизированной помпой и новыми вентиляторами с интересной формой крыльчатки и маленьким статором. Кроме этого, есть ещё пара небольших изменений, призванных сделать систему удобнее в эксплуатации и эффективнее. Обо всём этом мы расскажем вам в сегодняшнем материале.

⇡#Обзор AiO СЖО DeepCool LM360 WH

⇡#Технические характеристики и стоимость

Упаковка и комплектация

DeepCool уже давно не изменяет стилистику и размеры коробок для своих систем жидкостного охлаждения. Вот и LM360 WH поставляется в картонной коробке средних размеров, которая вставлена в сдвижную белую оболочку с изображением системы на лицевой стороне.

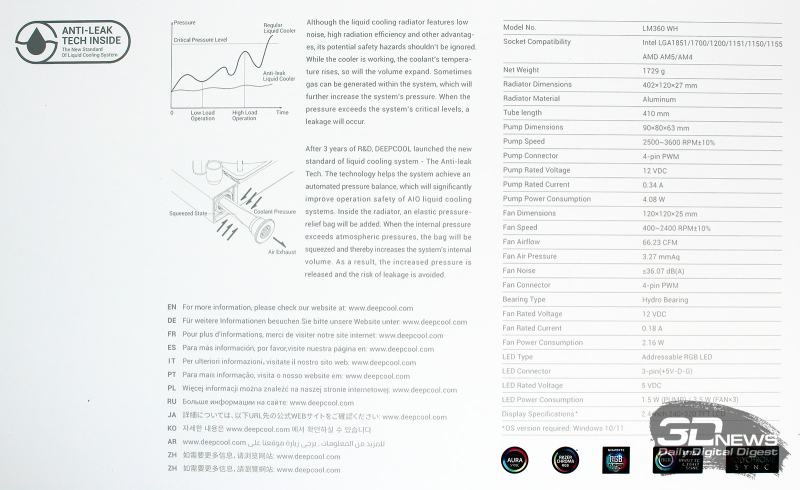

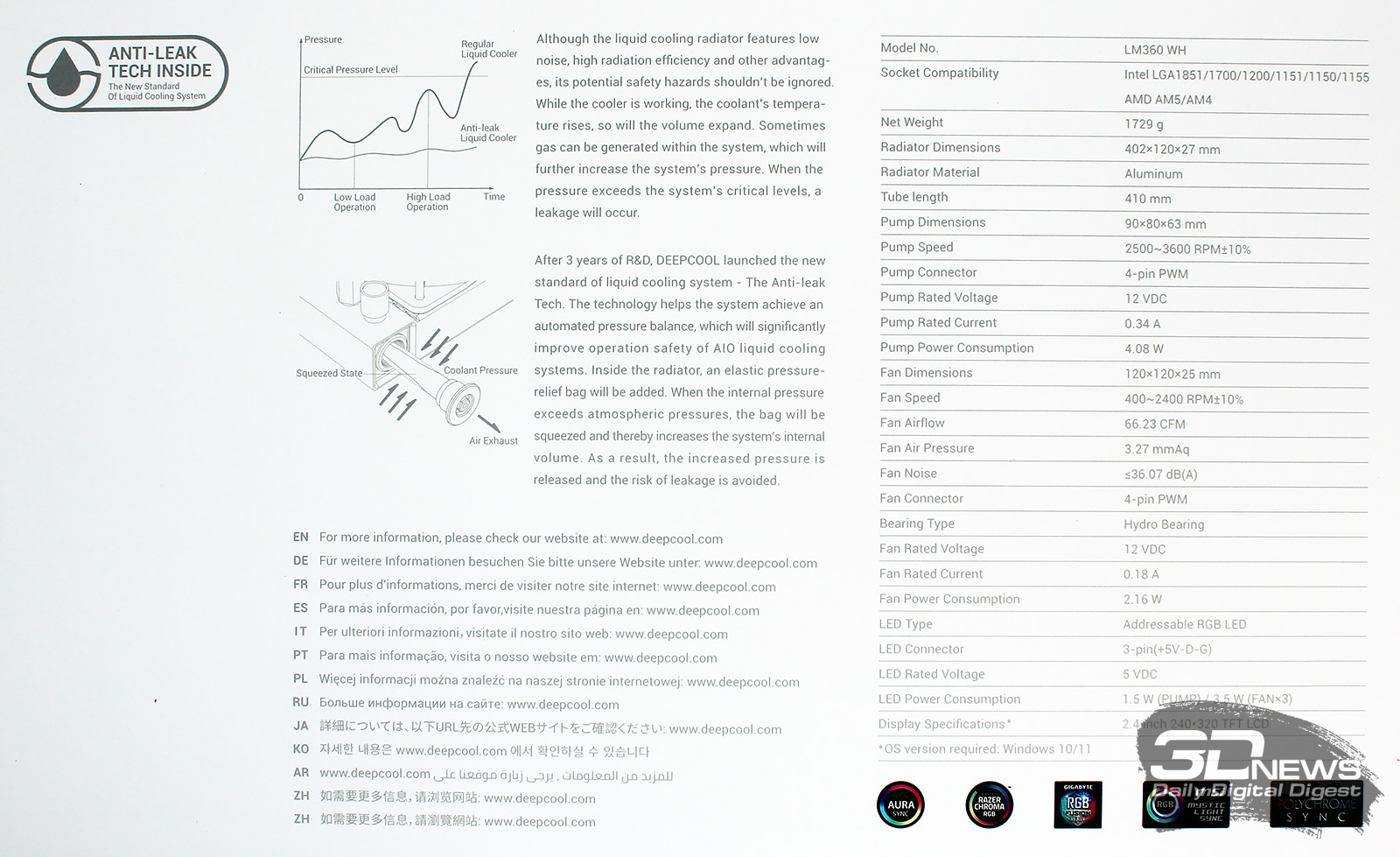

На противоположной стороне коробки описан принцип работы клапана системы защиты от протечек Anti-leak и приведены технические характеристики СЖО.

В картонную коробку вставлена оболочка из вспененного полиэтилена с отсеками под компоненты СЖО. Самый крупный из них – радиатор с вентиляторами – дополнительно защищён картонными пеналом и пакетом. Отдельно запечатаны комплектующие LM360 WH.

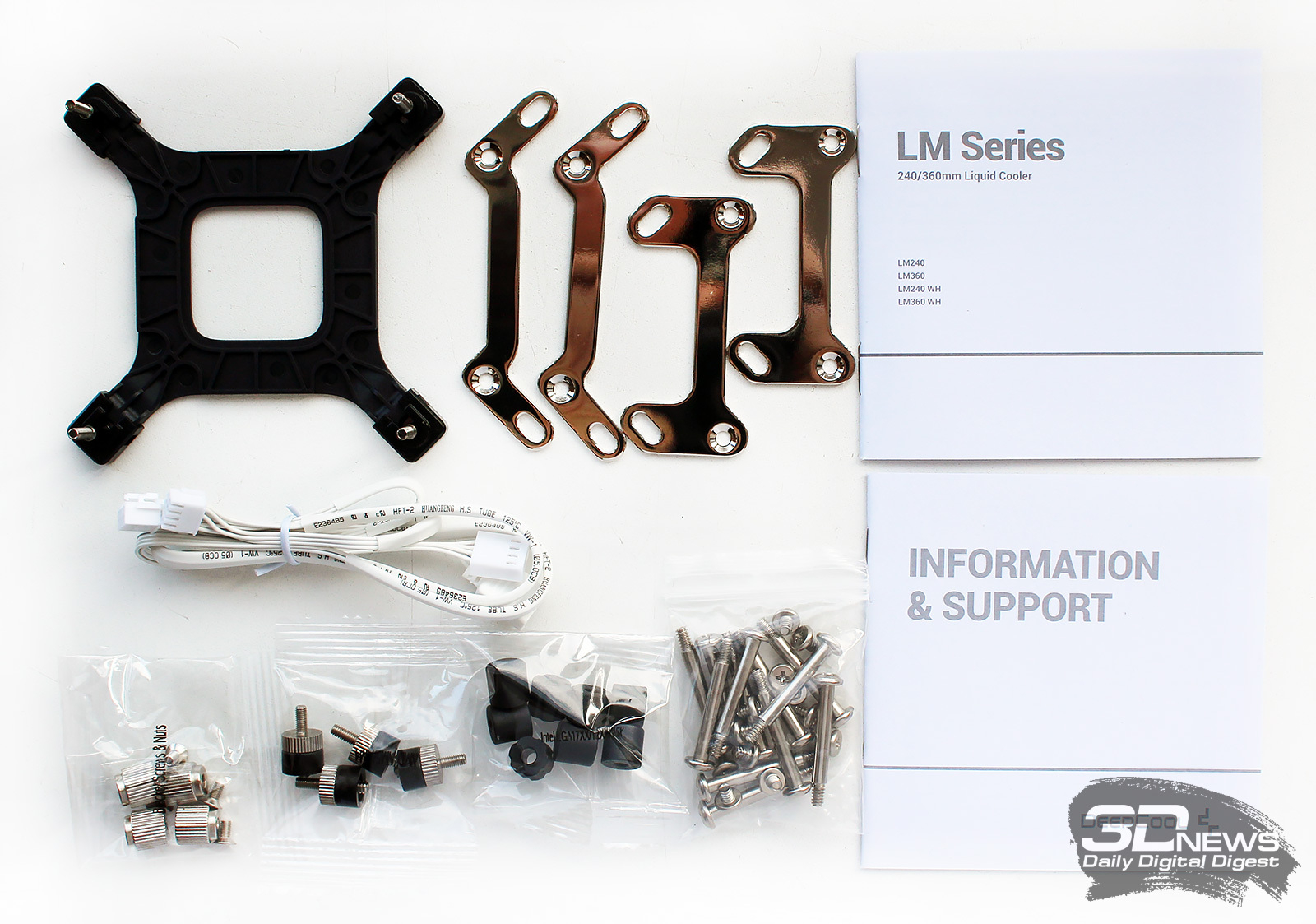

Среди них пластиковая усилительная пластина, отполированные до блеска две пары стальных направляющих, кабель для вентиляторов, четыре пакетика с винтами, втулками и гайками, а также инструкция по установке и гарантийная памятка. Термопасты в комплекте нет, так как она сразу же нанесена на основание водоблока, что удобно, но только на один раз.

Страной производства DeepCool LM360 WH является Китай. В России данную модель СЖО уже можно приобрести, причём стоимость оказалась на редкость демократичной для систем с экраном на помпе – около 8000 рублей в зависимости от магазина. Гарантия – 36 месяцев.

⇡#Особенности конструкции

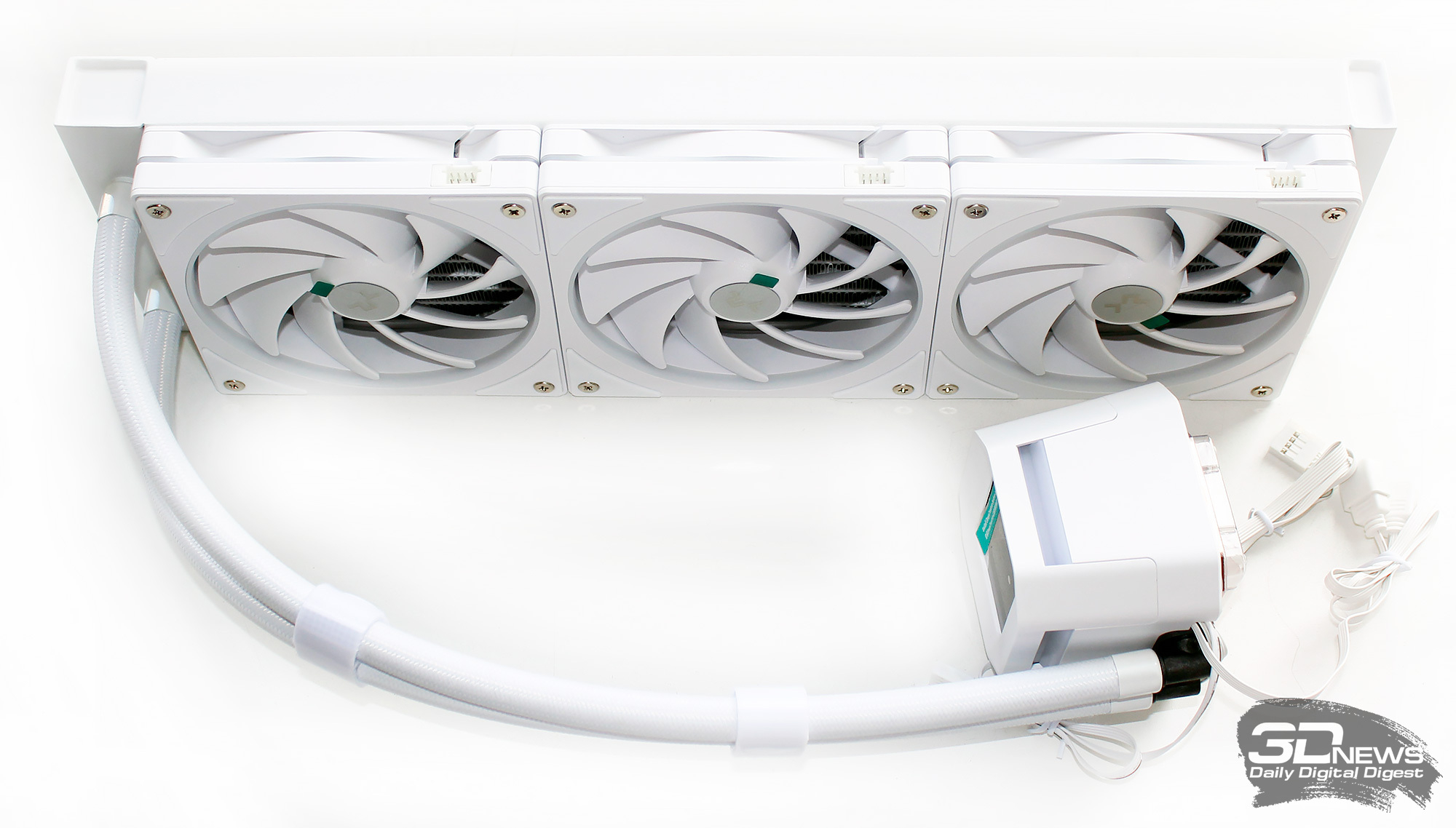

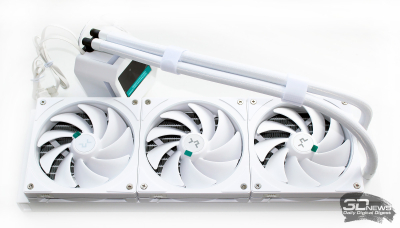

DeepCool LM360 выпускается в чёрном и белом цвете, у нас на тестах белая версия с индексом «WH». Охладитель представляет собой классическую систему жидкостного охлаждения необслуживаемого типа с 360-мм радиатором, тремя 120-мм вентиляторами, парой шлангов и блоком помпы и водоблока. В плане дизайна СЖО обращают на себя внимание белоснежные вентиляторы с оригинальными крыльчатками и крышка помпы с матовым стеклом.

05_dcLM360_fr 06_dcLM360_frr

b

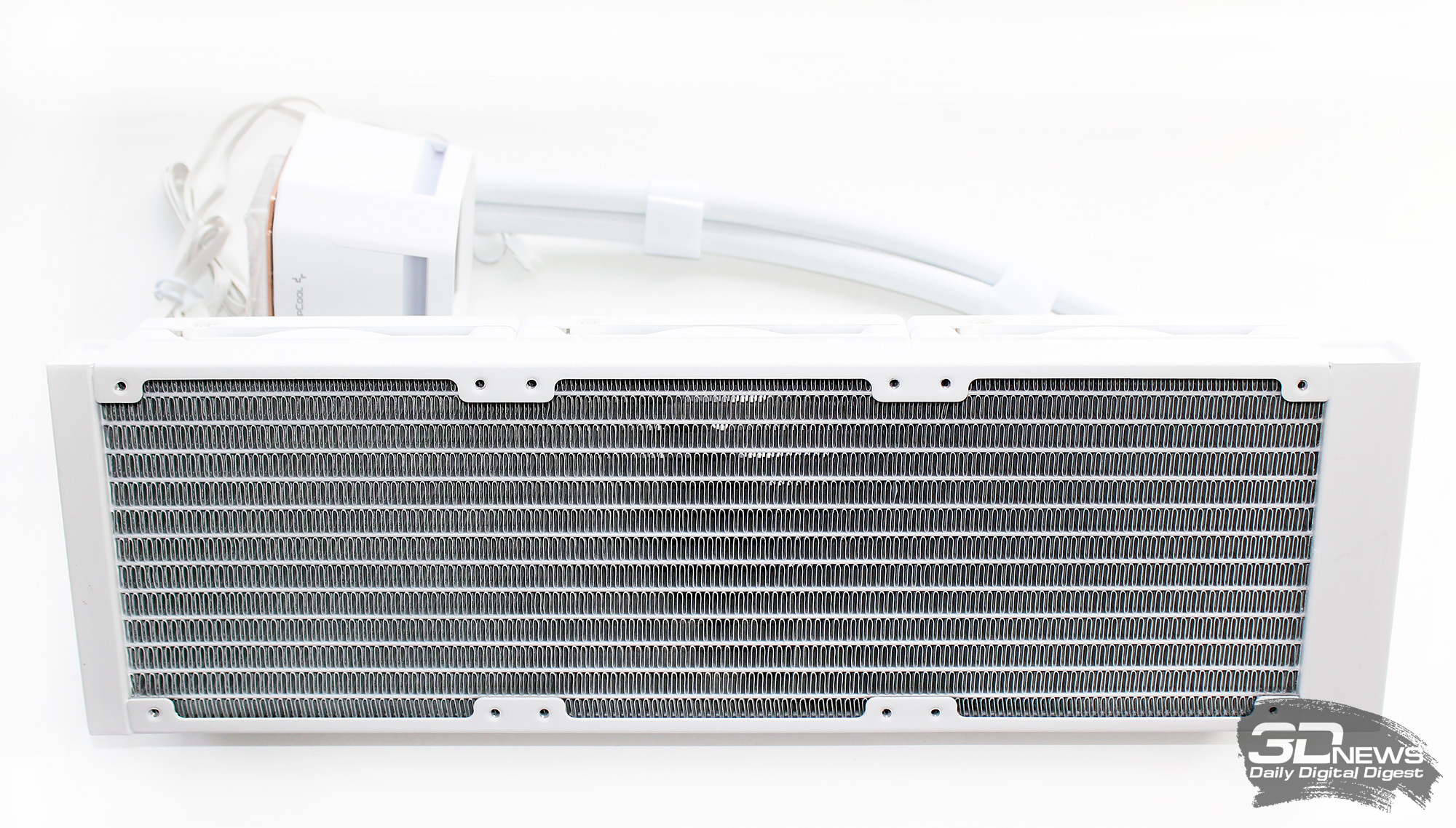

Размеры радиатора равны 402 × 120 × 27 мм, общая масса системы составляет 1622 грамма (без учёта креплений).

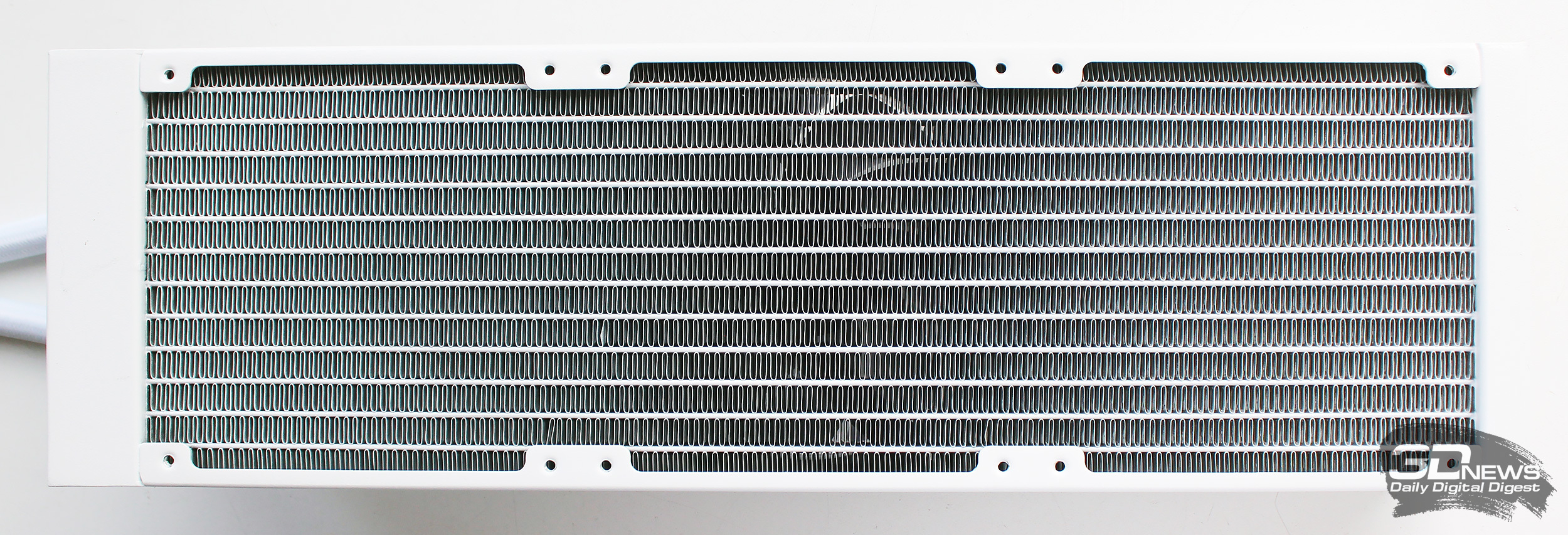

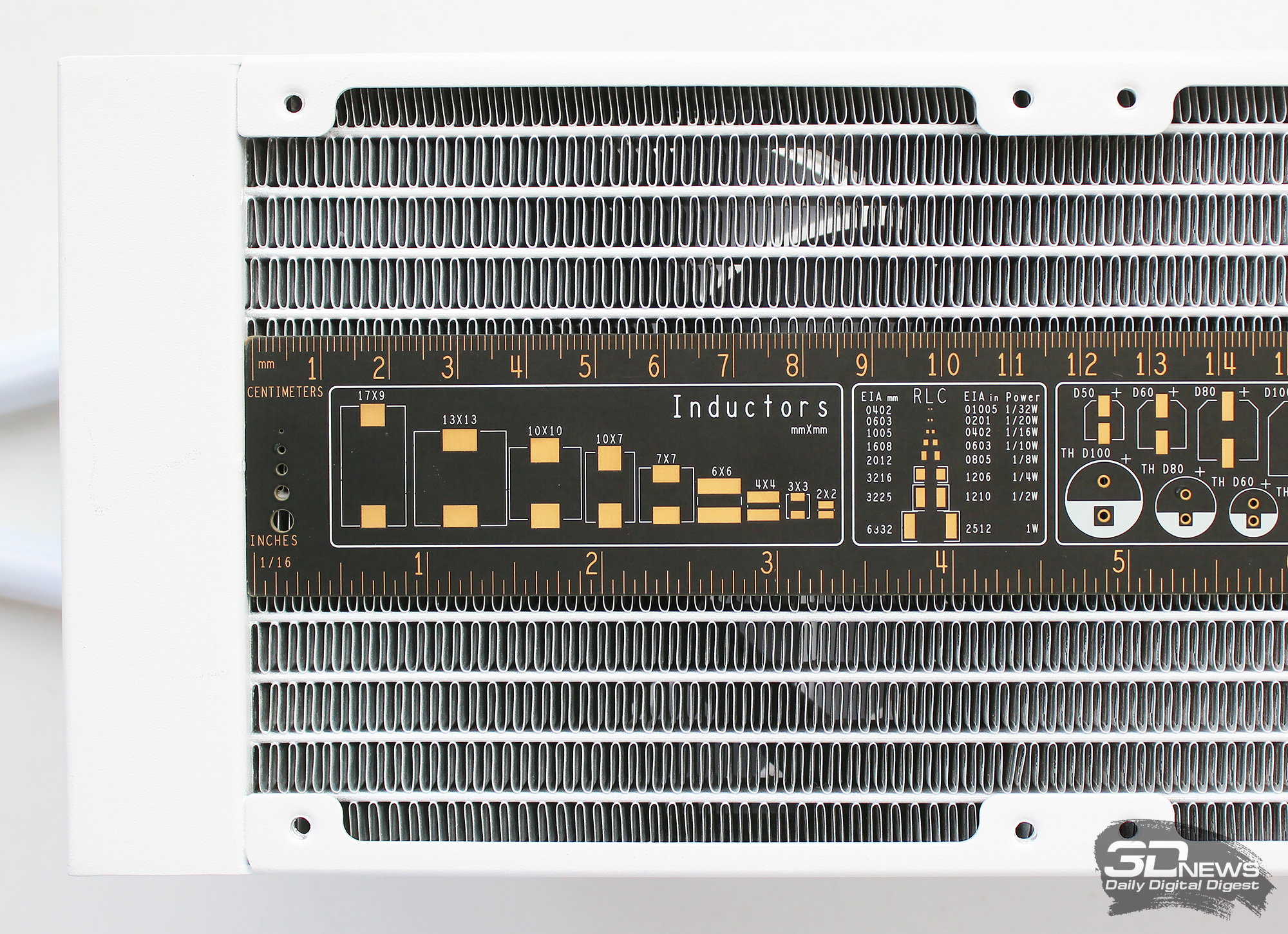

Алюминиевый радиатор состоит из 12 плоских каналов, между которыми приклеена перфорированная лента, собранная в гребёнку, и по которым прокачивается теплоноситель.

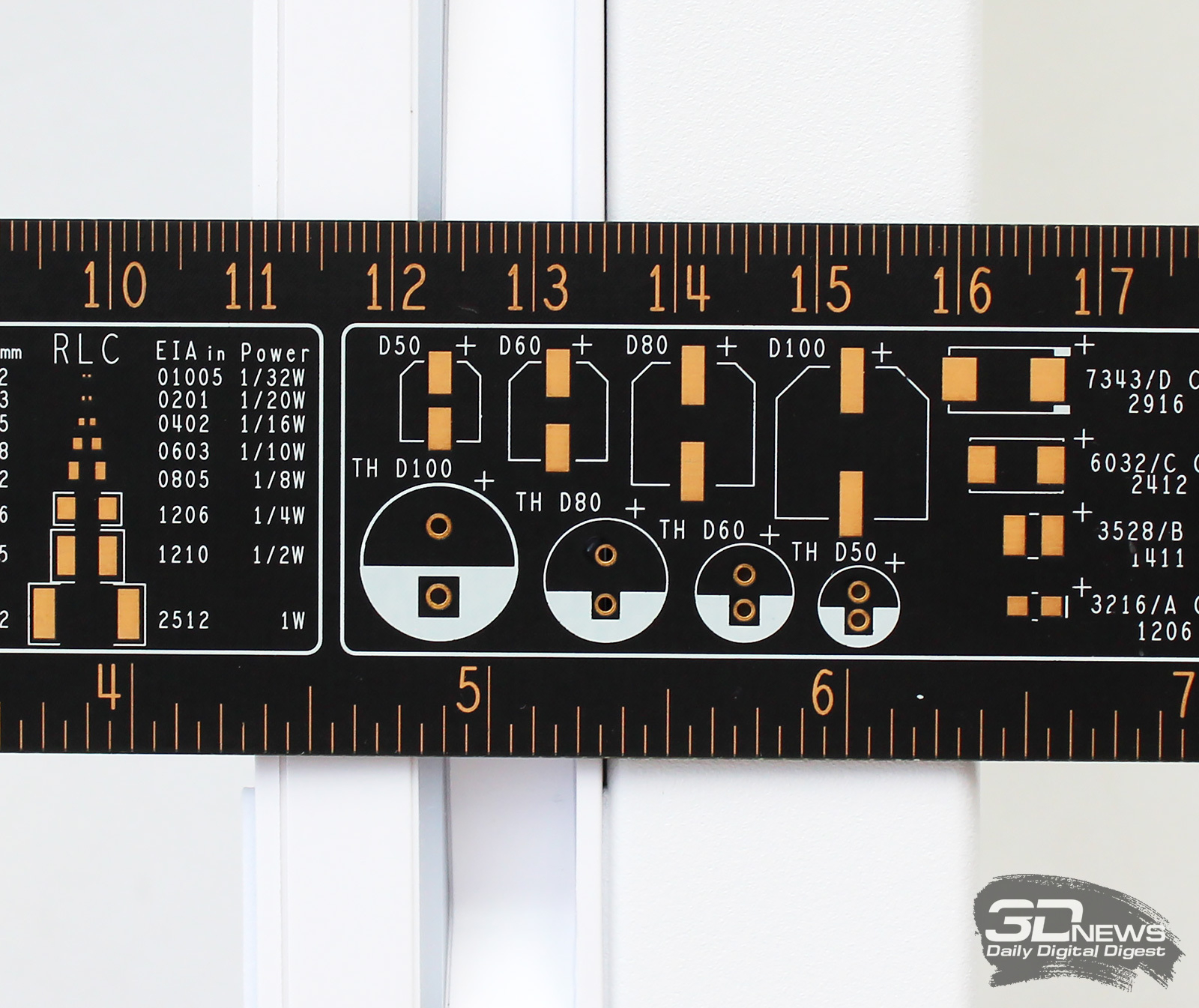

Толщина алюминиевого оребрения в радиаторе равна 20 мм, а плотность радиатора составляет стандартные 20~21 FPI.

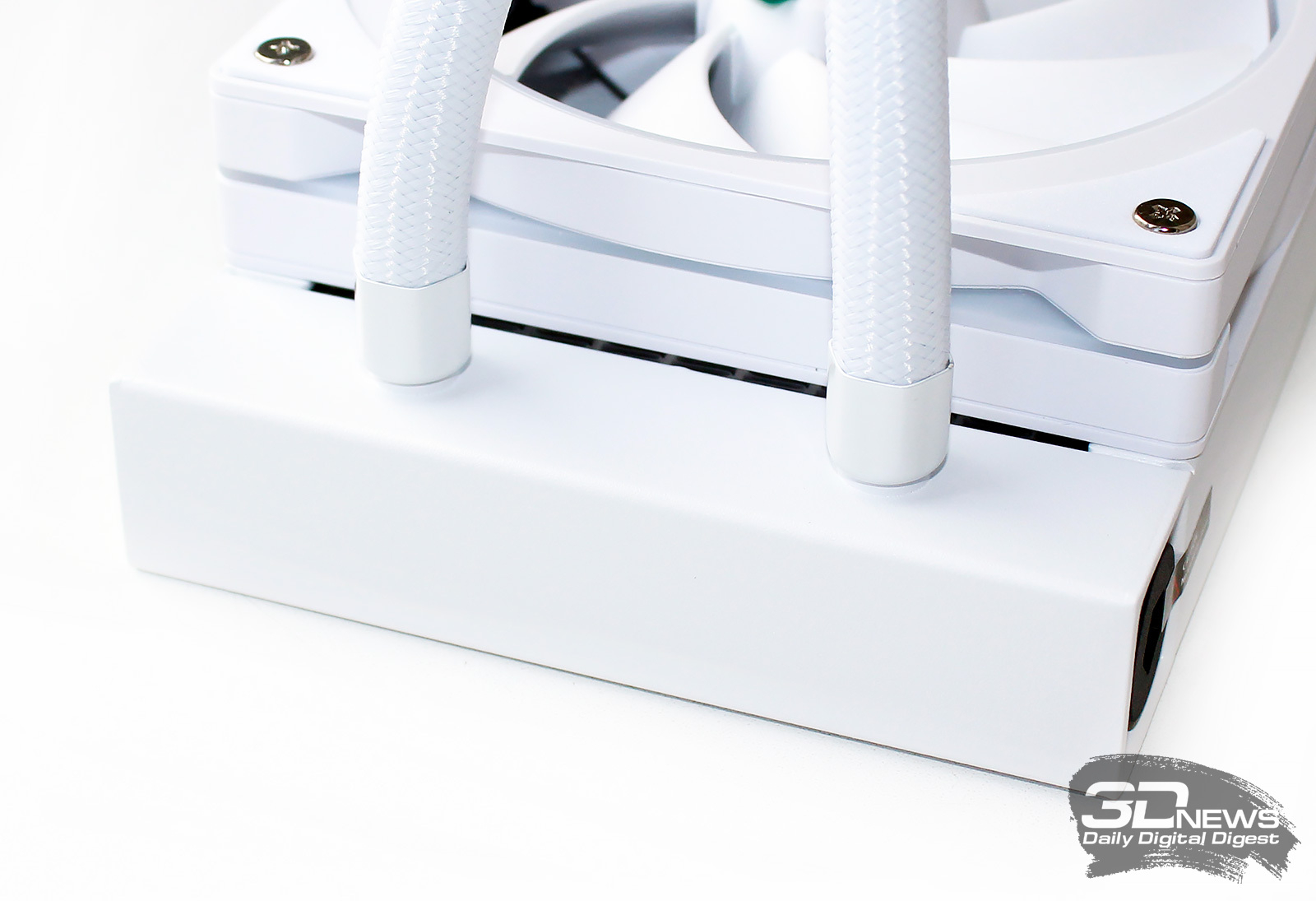

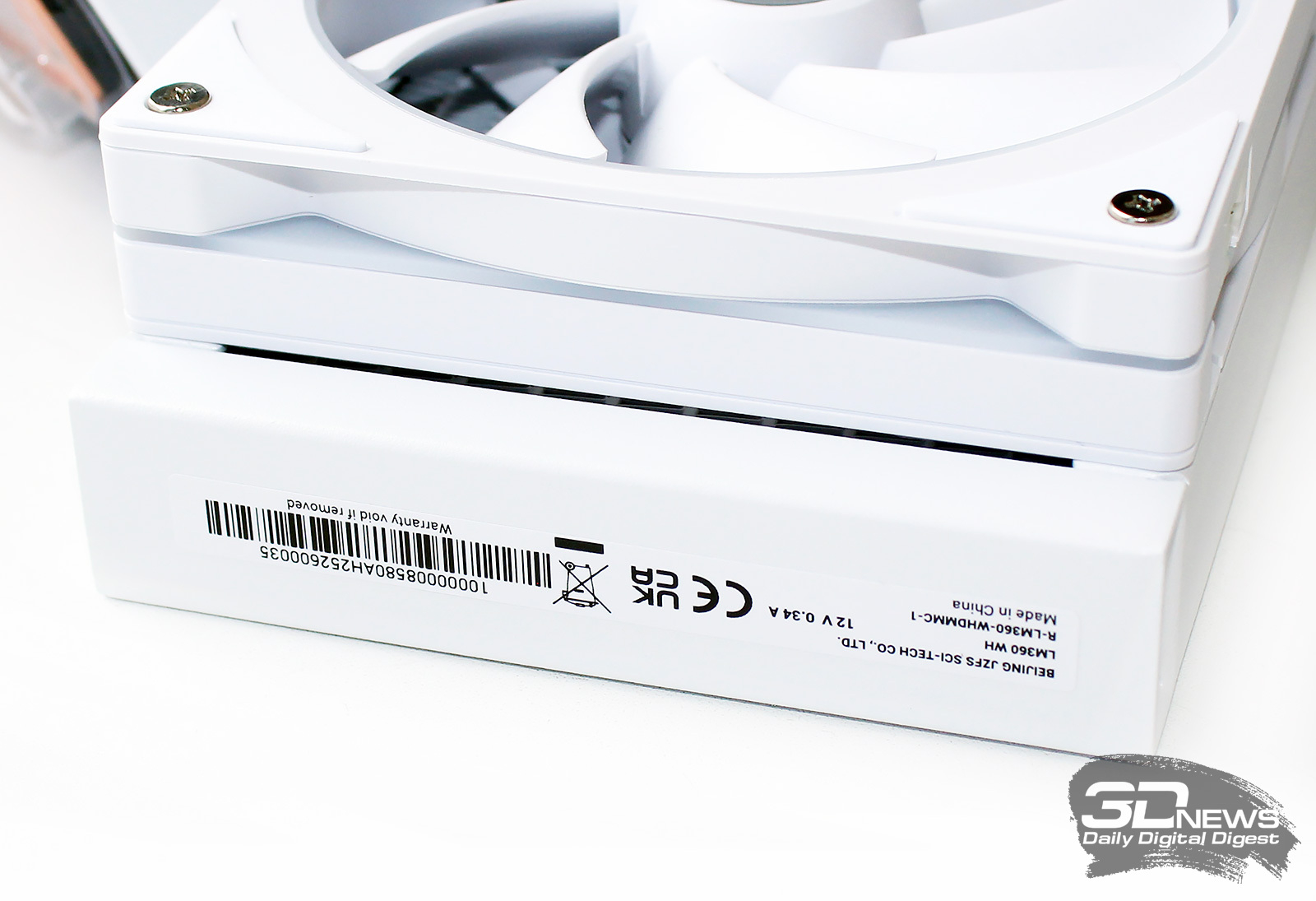

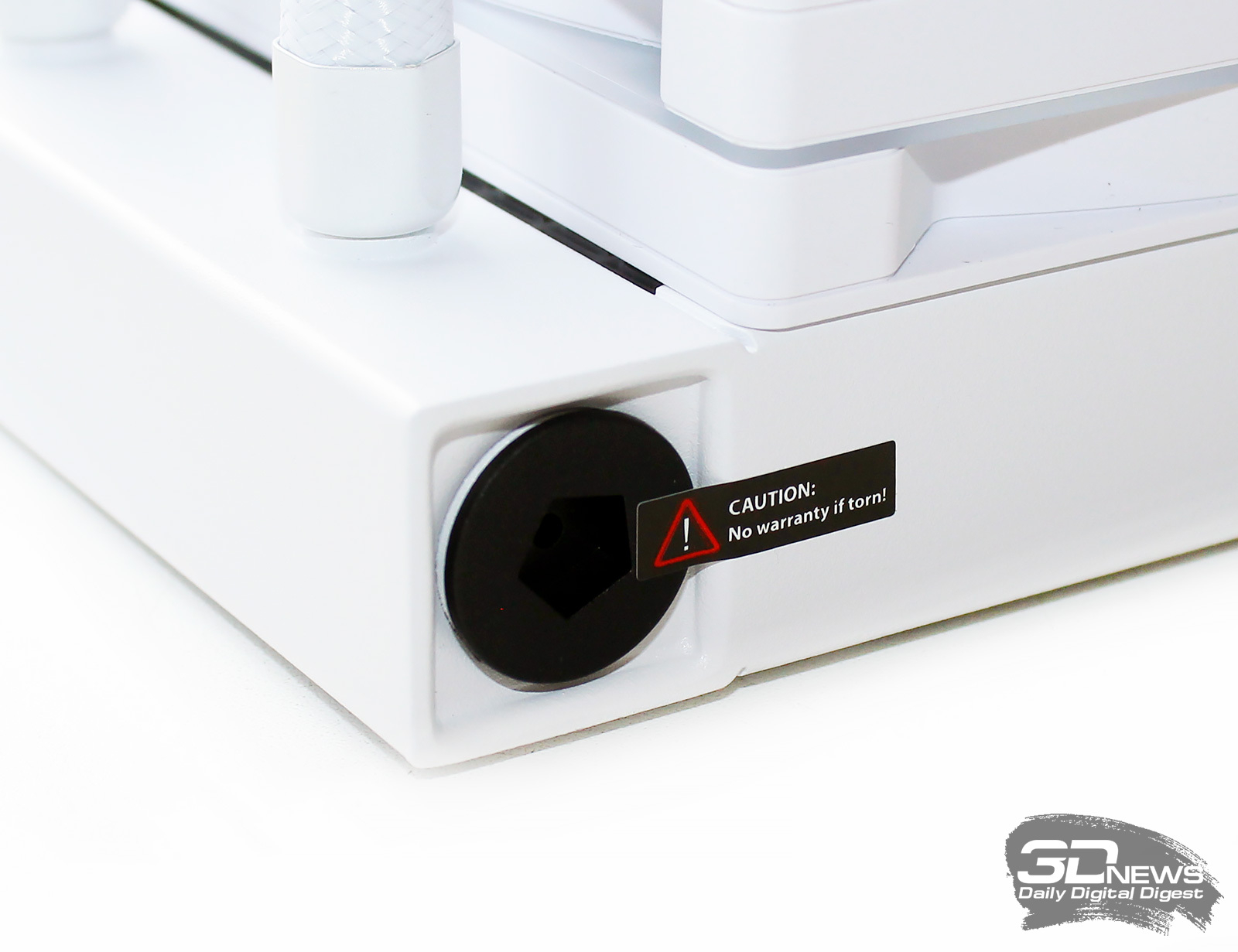

Из увеличенного танка радиатора выходят два статичных фитинга, на которых опрессованы шланги. На противоположном торце радиатора (чуть меньшего размера) можно увидеть наклейку с указанием модели СЖО, страны производства и штрих-кодом.

Также на торце радиатора выделим клапан фирменной системы защиты от протечек Anti-leak, регулирующей давление внутри контура СЖО в целях сведения к минимуму вероятности протечек.

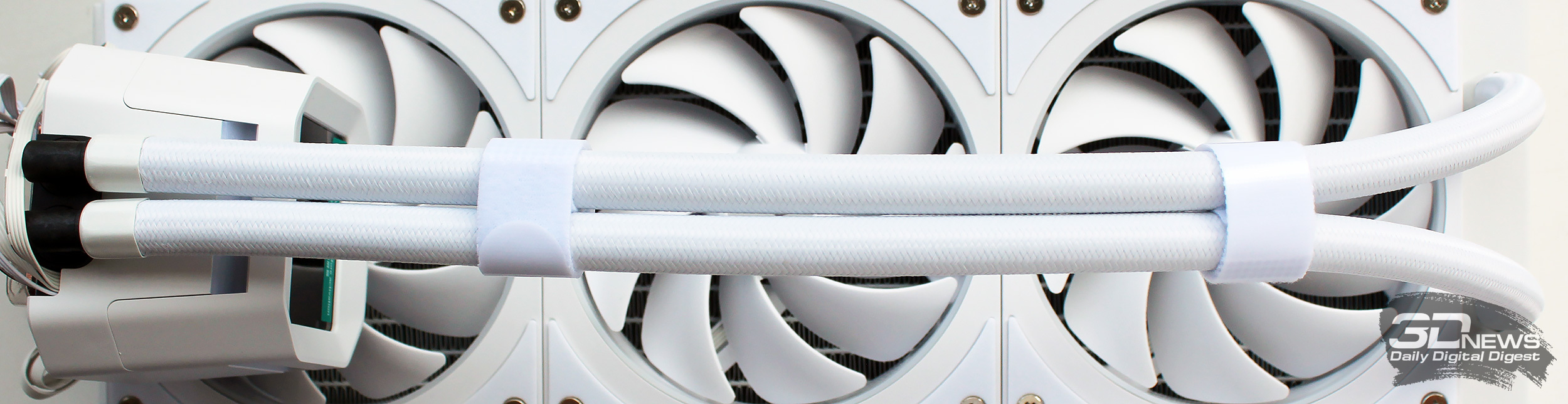

Резиновые шланги, соединяющие радиатор с помпой, облачены в нейлоновую оплётку, минимизирующую испарение теплоносителя. Их внешний диаметр не превышает 12 мм, а внутренний (предположительно) равен 6 мм. Длина шлангов от фитинга до фитинга равна 390 мм.

Резюмируем, что всё вышеперечисленное в новой DeepCool LM360 WH вообще ничем не отличается от радиатора и шлангов, например, модели LQ360, протестированной нами в декабре прошлого года и используемой с тех пор в качестве эталона. То есть основа у этих систем жидкостного охлаждения одинаковая. А вот дальше будут отличия.

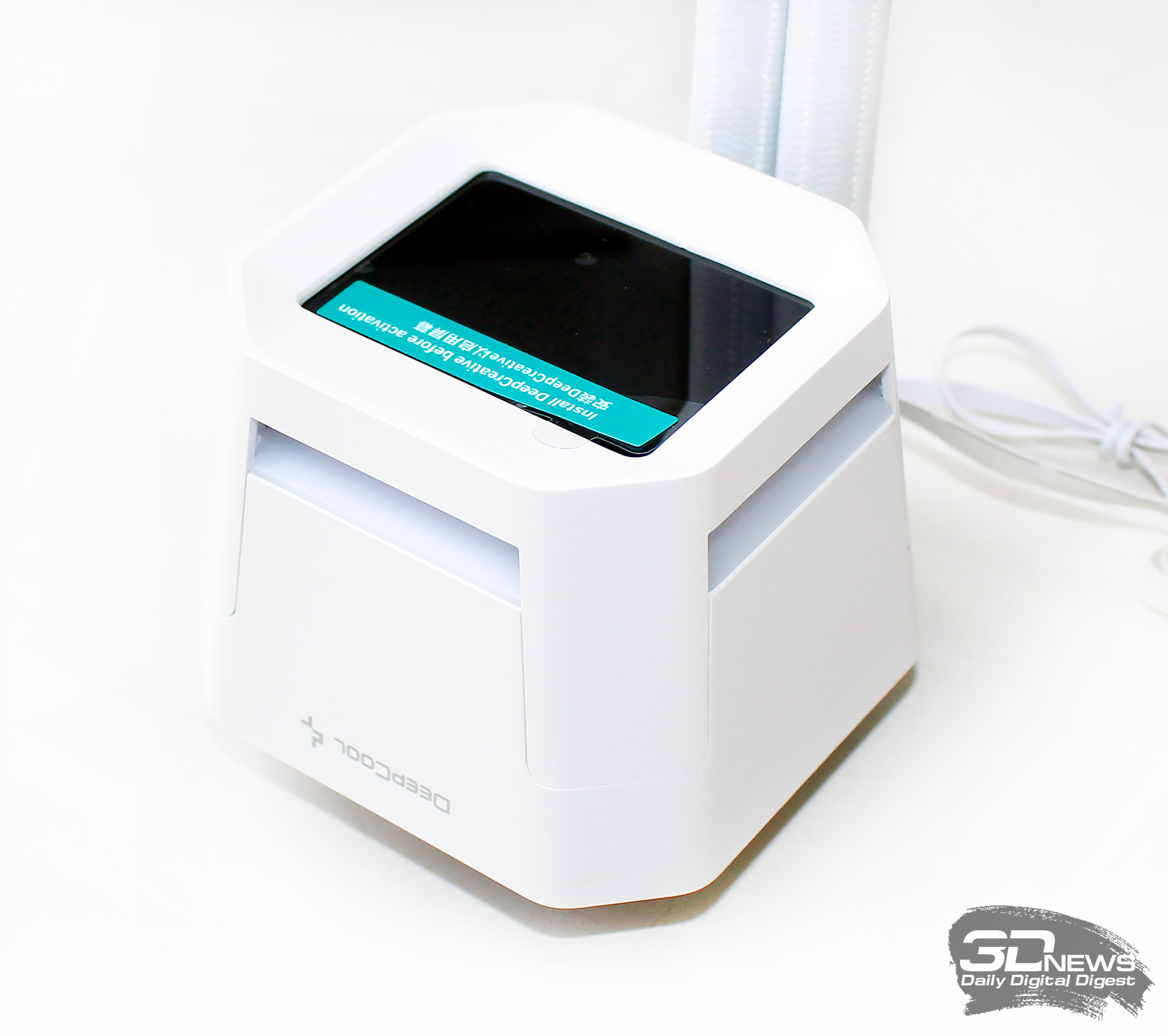

Первое нововведение – это помпа. Она выполнена в дизайне «Звездных войн» (ну или мне так показалось) и имеет размеры 90 × 80 × 63 мм.

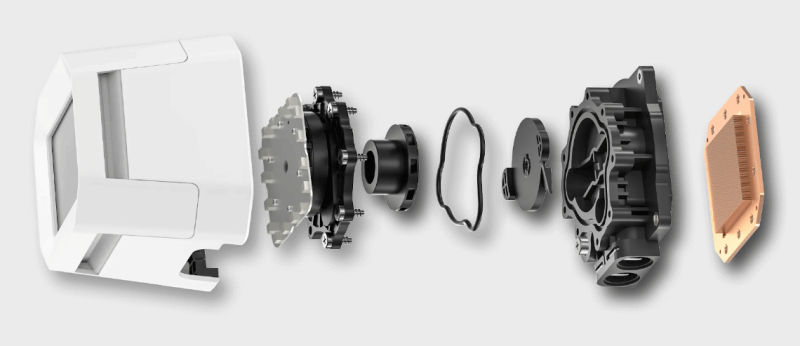

В DeepCool заявляют, что в LM360 используется помпа шестого поколения (у LQ360 – пятого) с 3-фазным, 6-слотовым, 4-полюсным электромотором с векторной системой управления, регулирующей скорость вращения ротора в диапазоне от 2500 до 3400 об/мин.

По данным мониторинга, максимальная скорость ротора помпы – 3390 об/мин, а уровень энергопотребления – 3,3 Вт. Производительность помпы в её характеристиках традиционно не указывается, а в случае с помпой LM360 не указан ещё и нормативный срок службы подшипника помпы.

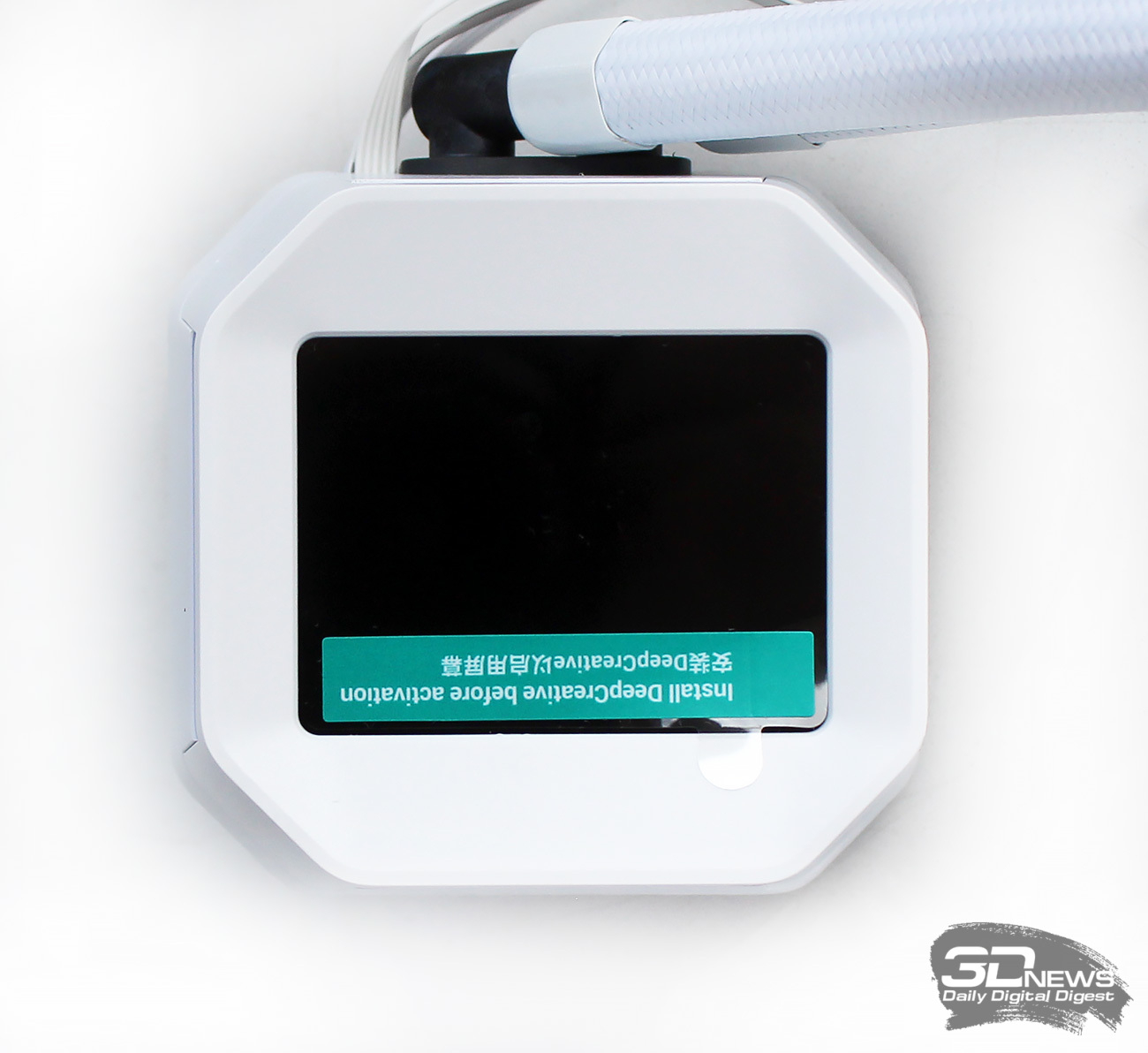

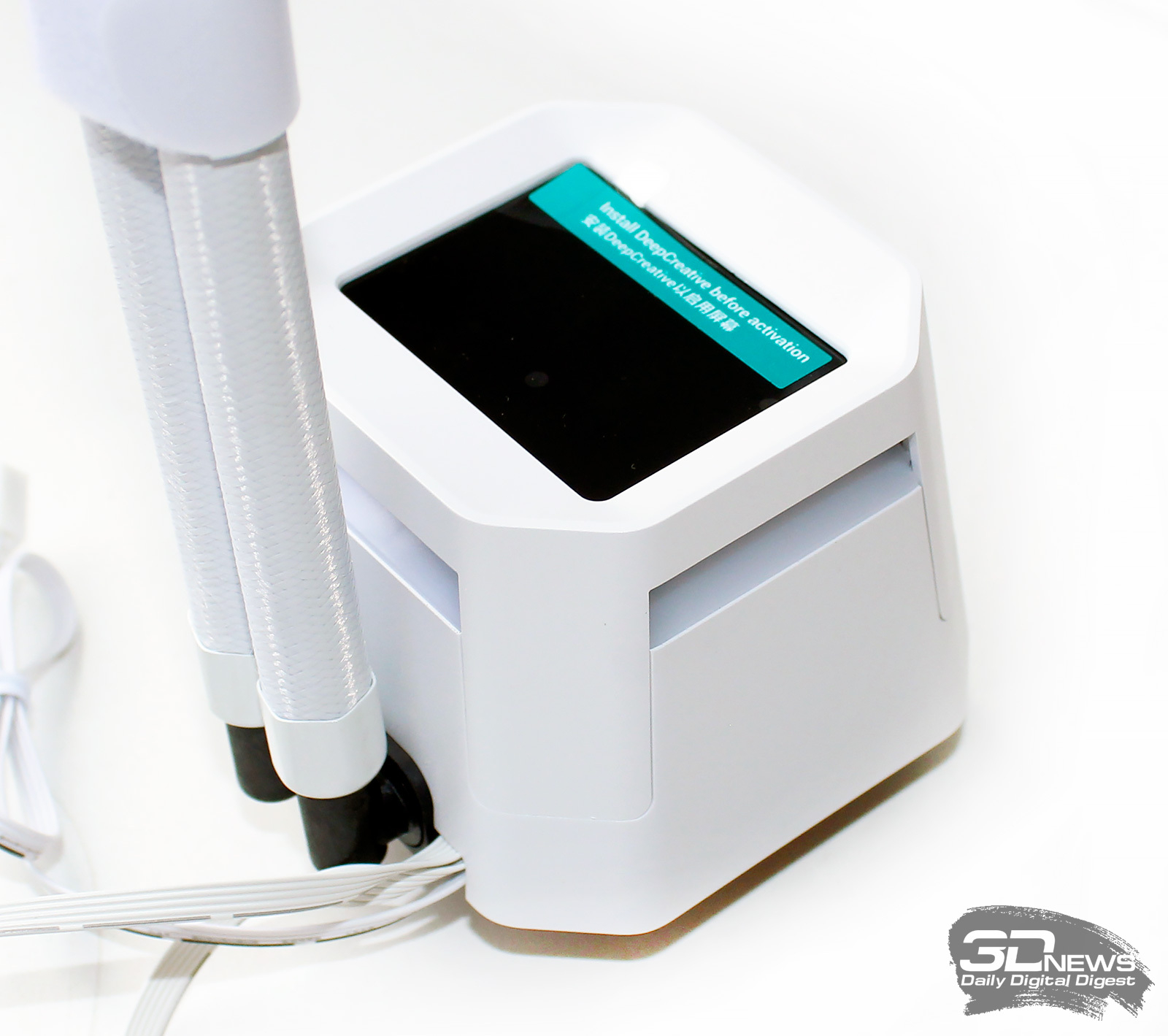

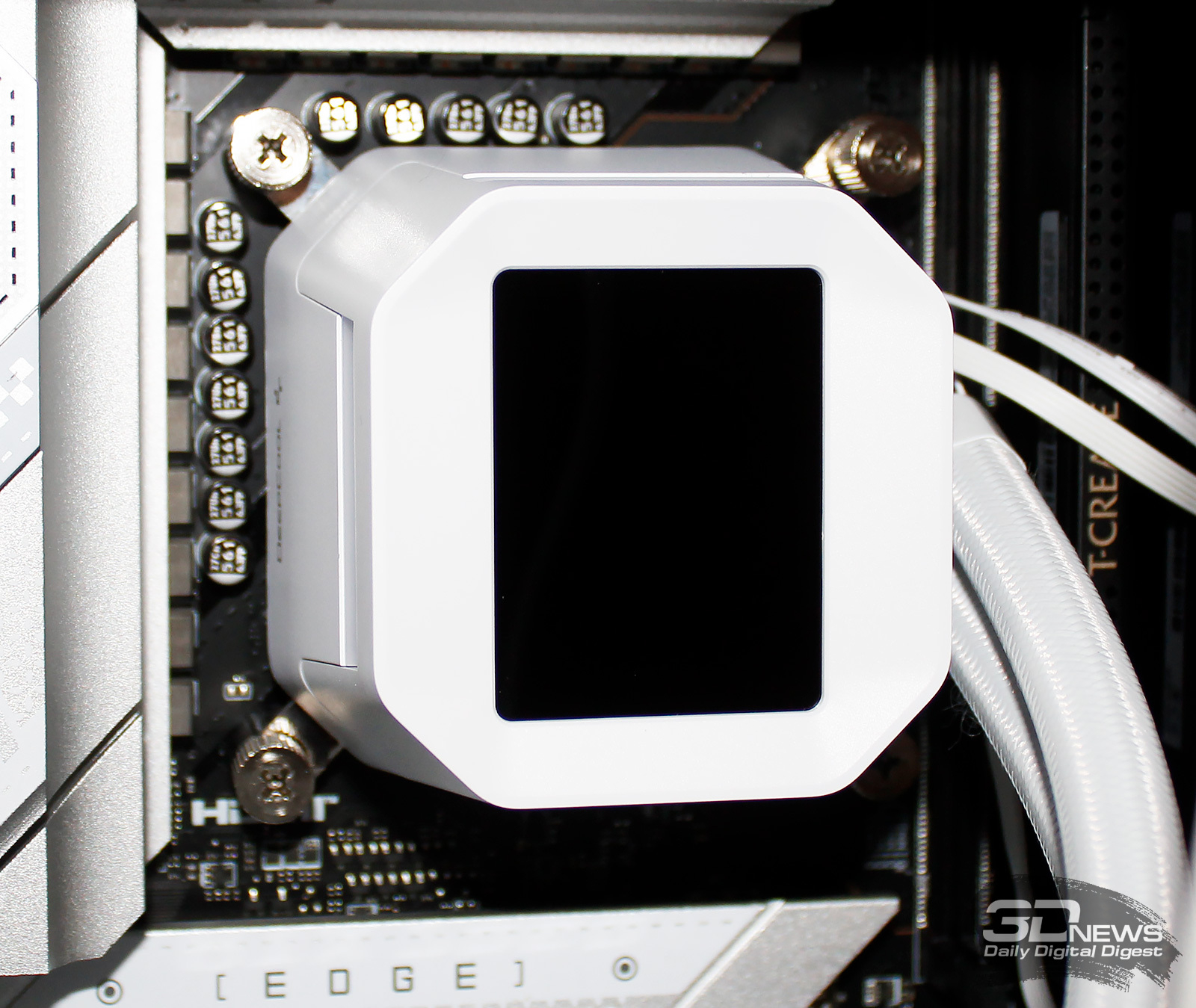

В крышку помпы встроен IPS-экран мониторинга диагональю 2,4 дюйма с разрешением 320×240 пикселей, работу которого мы продемонстрируем в следующем подразделе статьи.

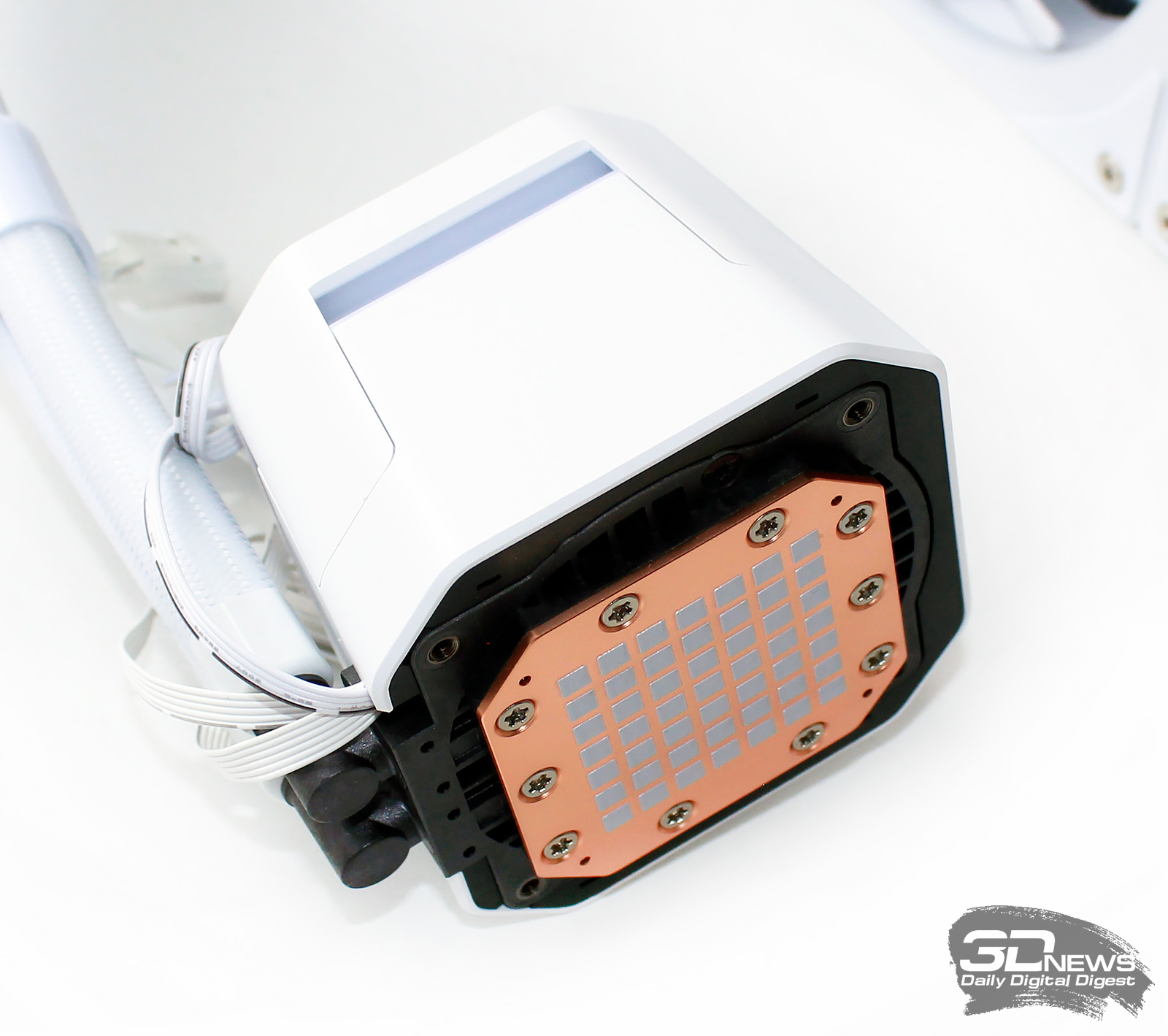

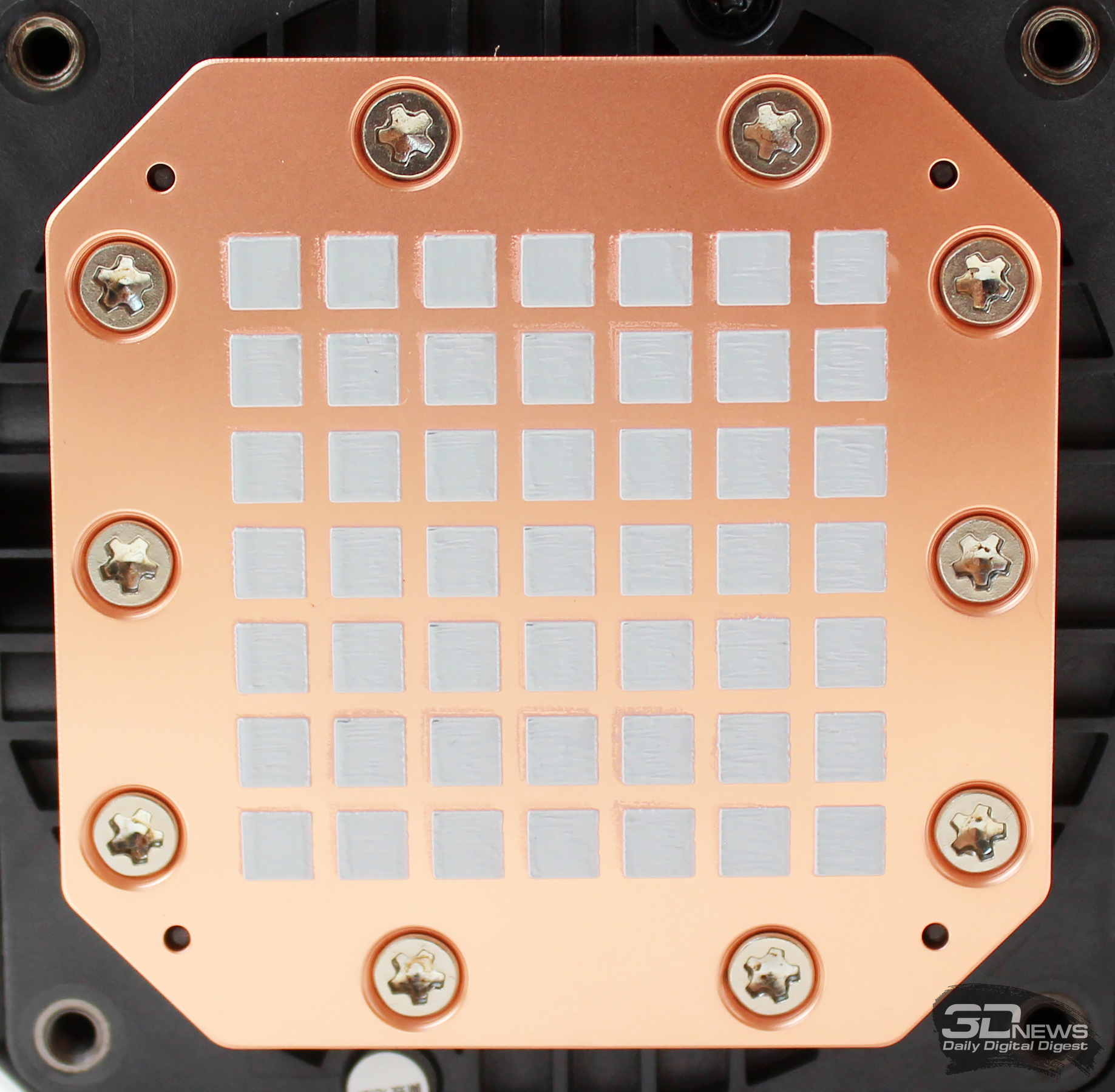

Судя по форме основания и крепежным винтам, медный водоблок в системе DeepCool LM360 WH не претерпел изменений. Он микроканальный и, скорее всего, также оснащён пластиной-ламелью для фокусировки потока жидкости в центр рёбер водоблока. Изменилось только нанесение термопасты на основание водоблока: теперь она распределена не сплошным слоем, а маленькими квадратиками.

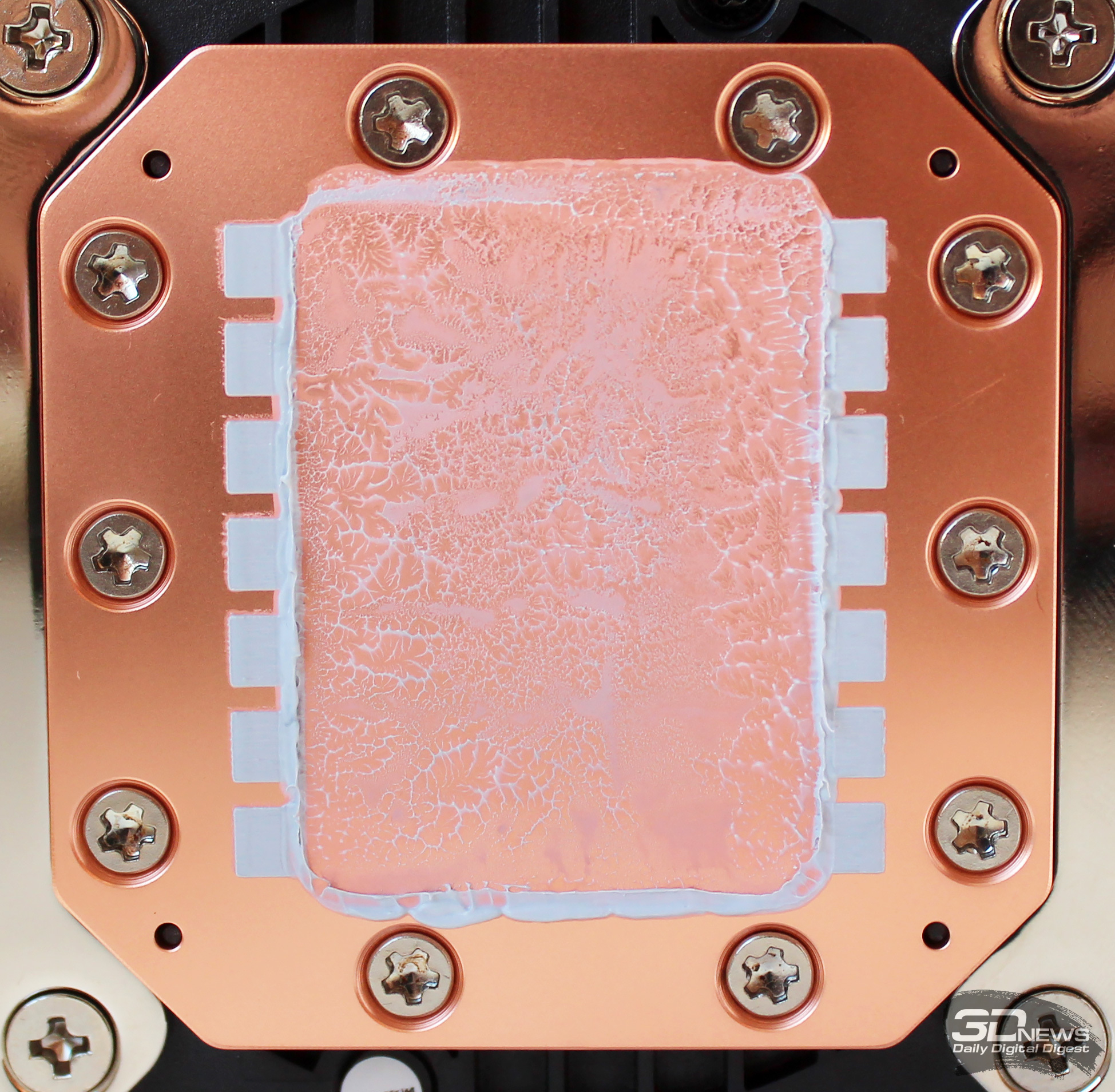

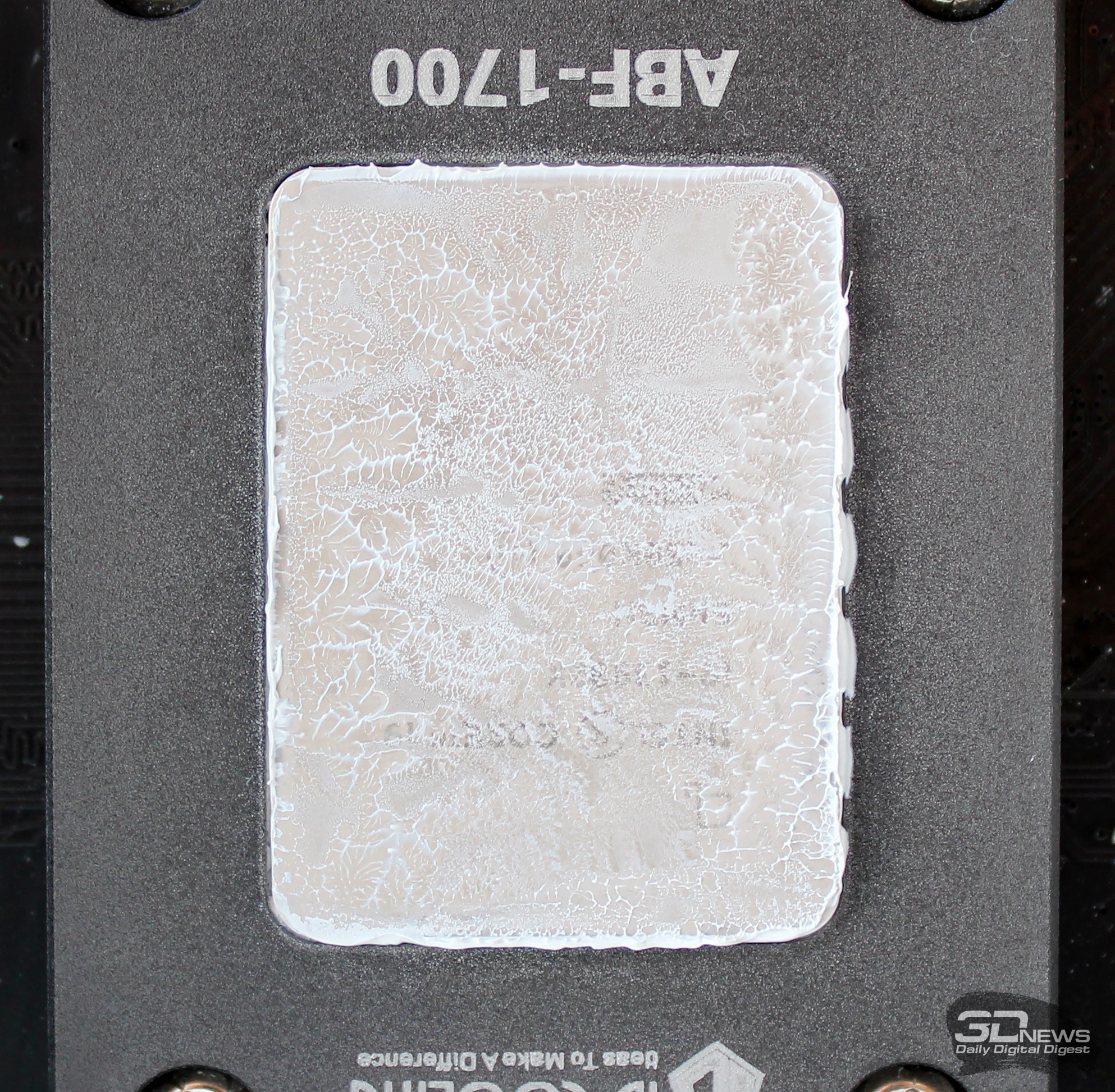

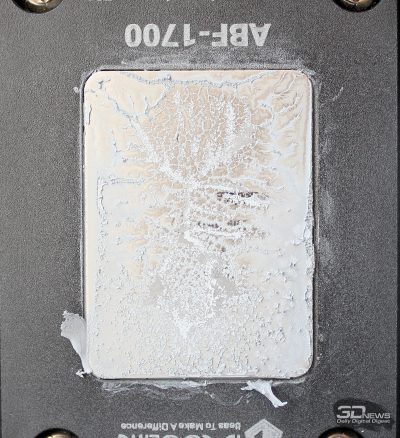

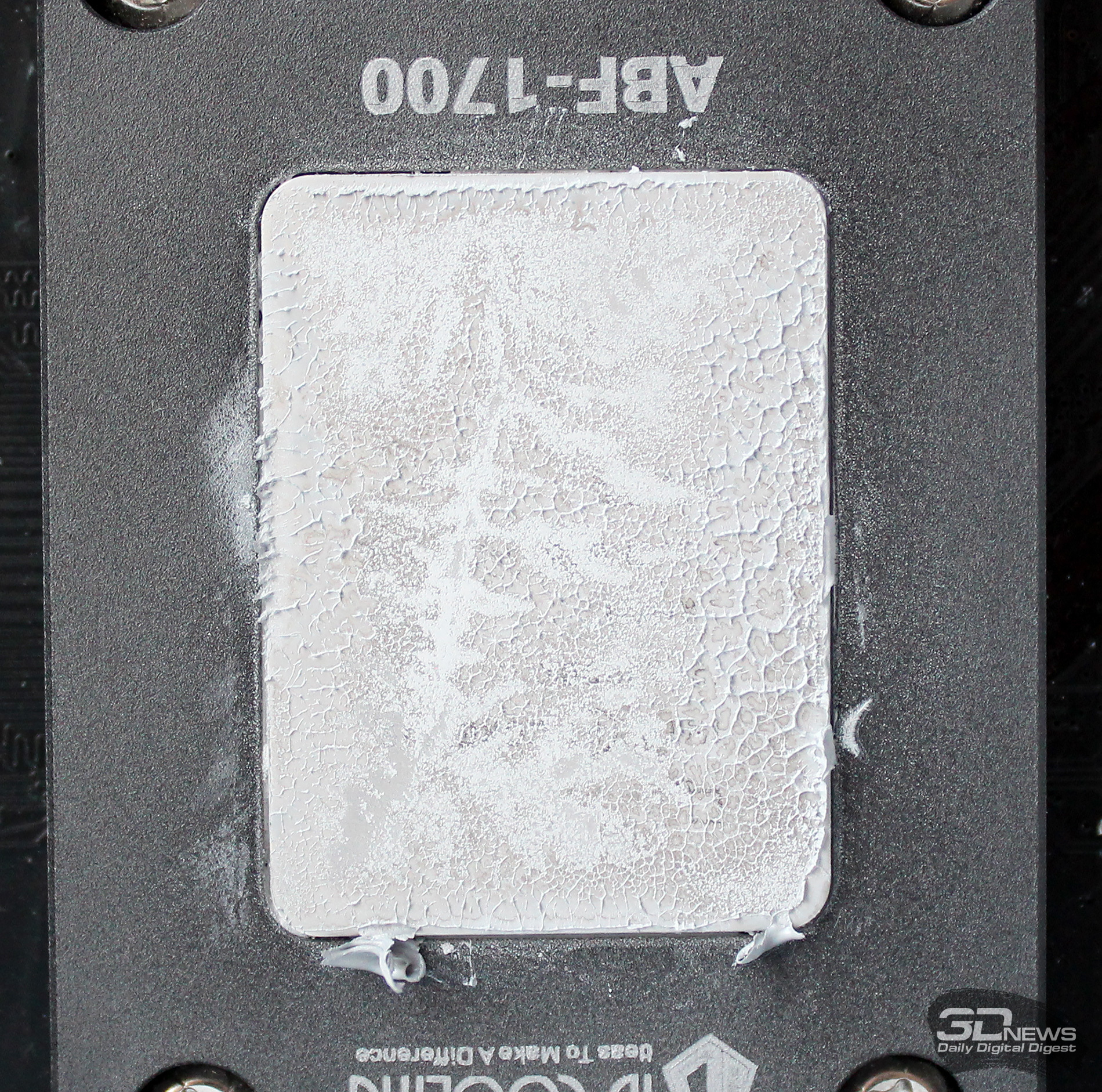

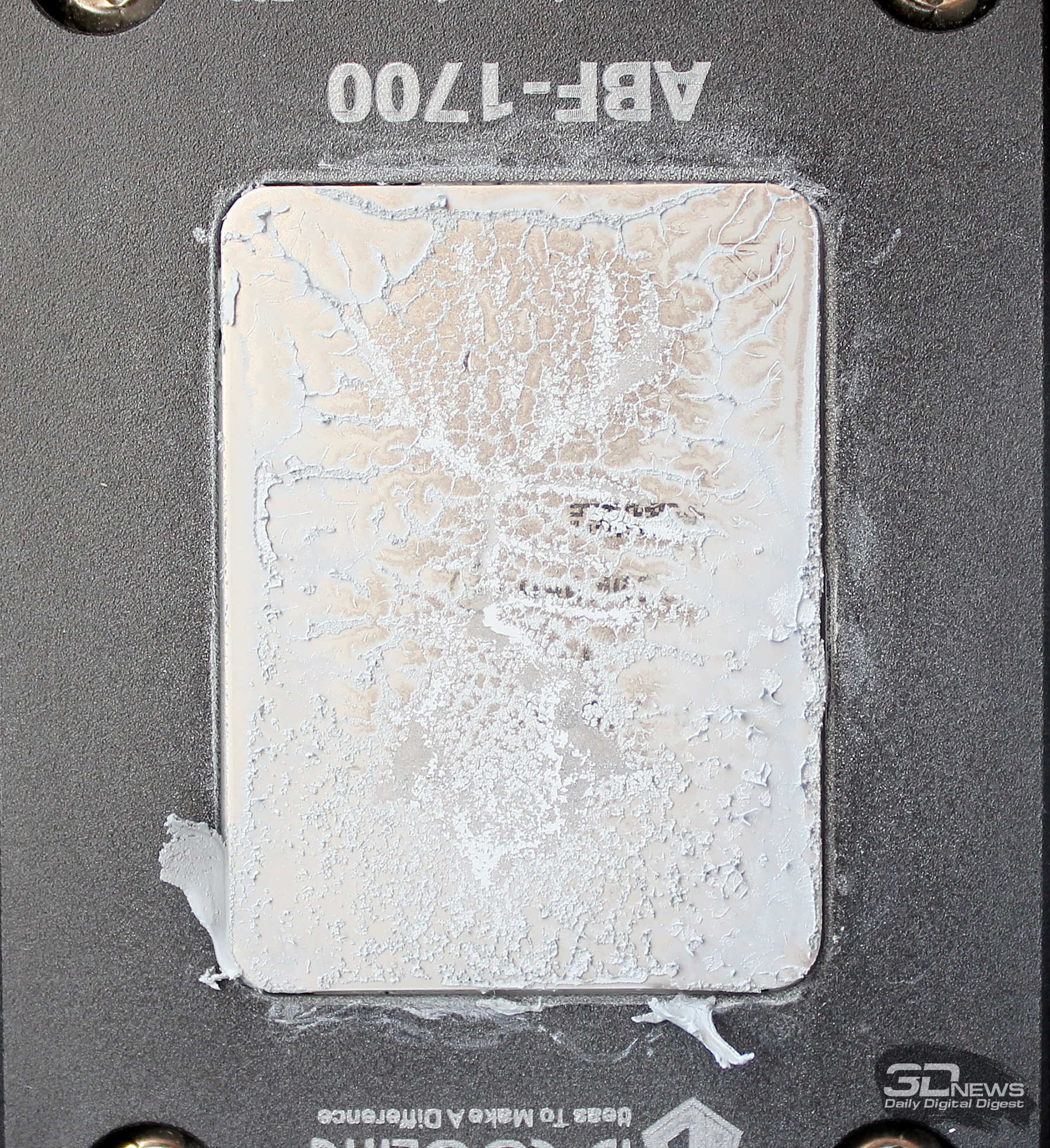

Наряду с элементарной экономией термопасты, такой подход позволил достичь более тонкого слоя термоинтерфейса при контакте с процессором и его более равномерного распределения. Отпечатки у нас получились, попросту говоря, эталонные.

И это несмотря на, напомним, выпуклый теплораспределитель тестового процессора конструктивного исполнения LGA1700 (Intel Core i9-13900K).

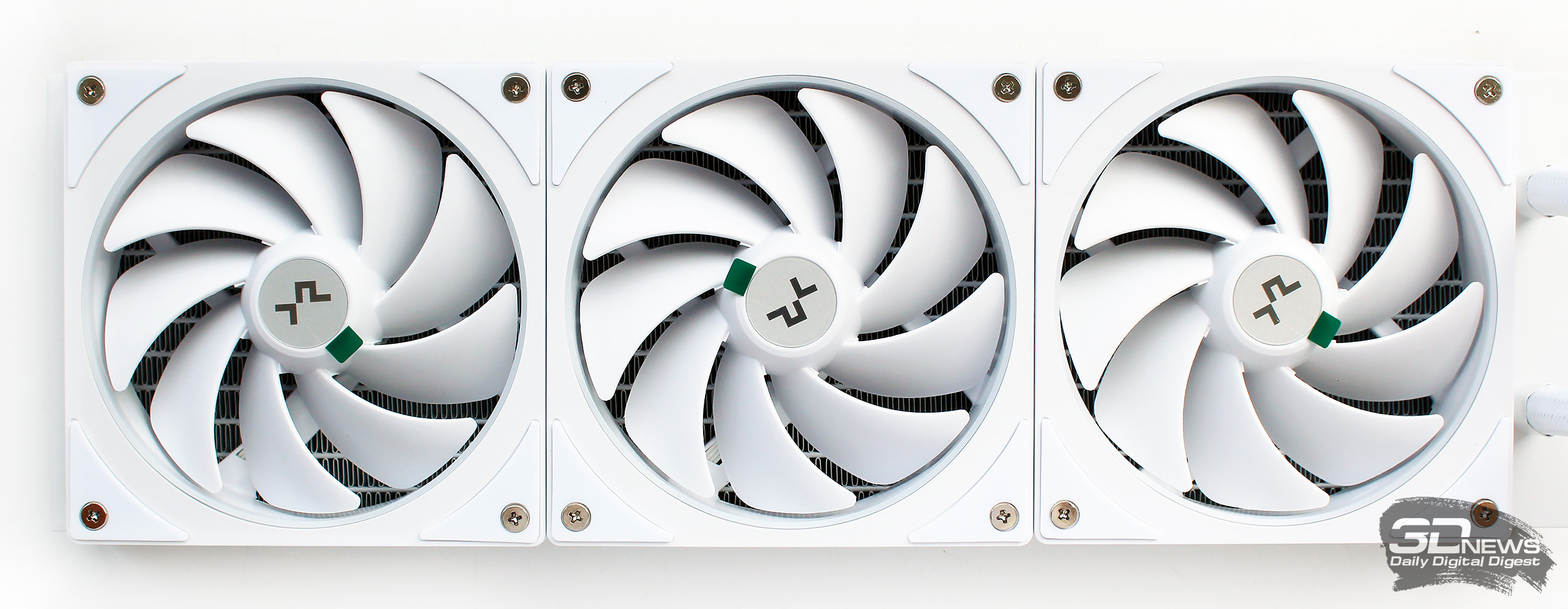

Вторым после помпы нововведением в DeepCool LM360 WH являются вентиляторы DeepCool FL12 SE. Это новая разработка китайской компании с упором на подсветке, подсветку, подсветку, встроенную не только в окружность крыльчатки, но и в периметр рамки.

Сами же вентиляторы выполнены в типоразмере 120 мм, оснащены девятилопастной крыльчаткой диаметром 105 мм (уменьшен как раз из-за подсветки) и конусообразным статором диаметром 38 мм. Маленький статор вентилятора полезен для минимизации мёртвых зон в радиаторе, но уменьшение диаметра самой крыльчатки на 5-7 мм ничего хорошего, конечно же, не сулит.

Скорость вращения крыльчаток вентиляторов регулируется широтно-импульсной модуляцией (PWM) в диапазоне от 400 до 2400 об/мин с 10-процентным допуском по верхней границе. Максимальный воздушный поток одного вентилятора должен достигать 66,23 CFM, что для 2400 об/мин является очень низким значением. Статическое давление заявлено на отметке 3,27 мм H₂O, а уровень шума – 36,07 дБА.

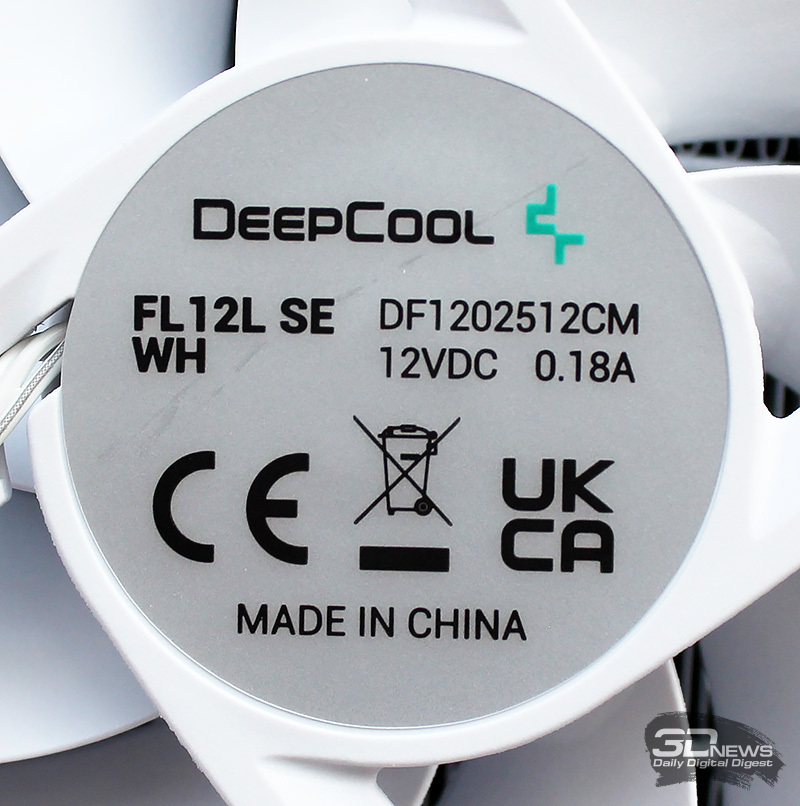

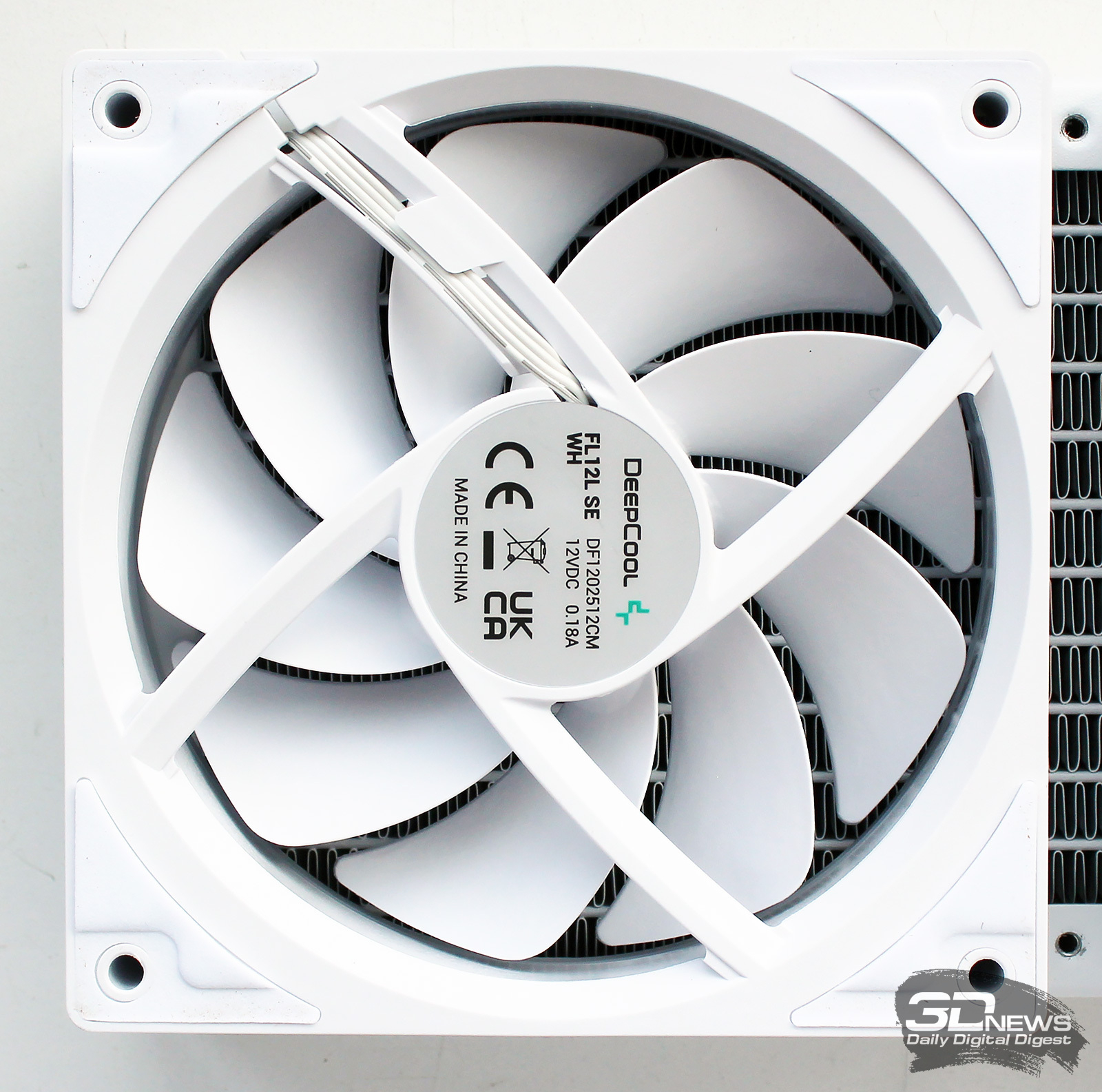

На статоре вентиляторов указана маркировка DF1202512CM, электрические характеристики и страна производства. При заявленных в спецификациях 2,16 Вт один вентилятор потреблял некритично больше – 2,38 Вт. Стартовое напряжение у двух экземпляров FL12 SE оказалось равно 3,8 В, а третий стартовал только при 4,2 В.

В вентиляторах используется гидродинамический подшипник без указания нормативного срока службы.

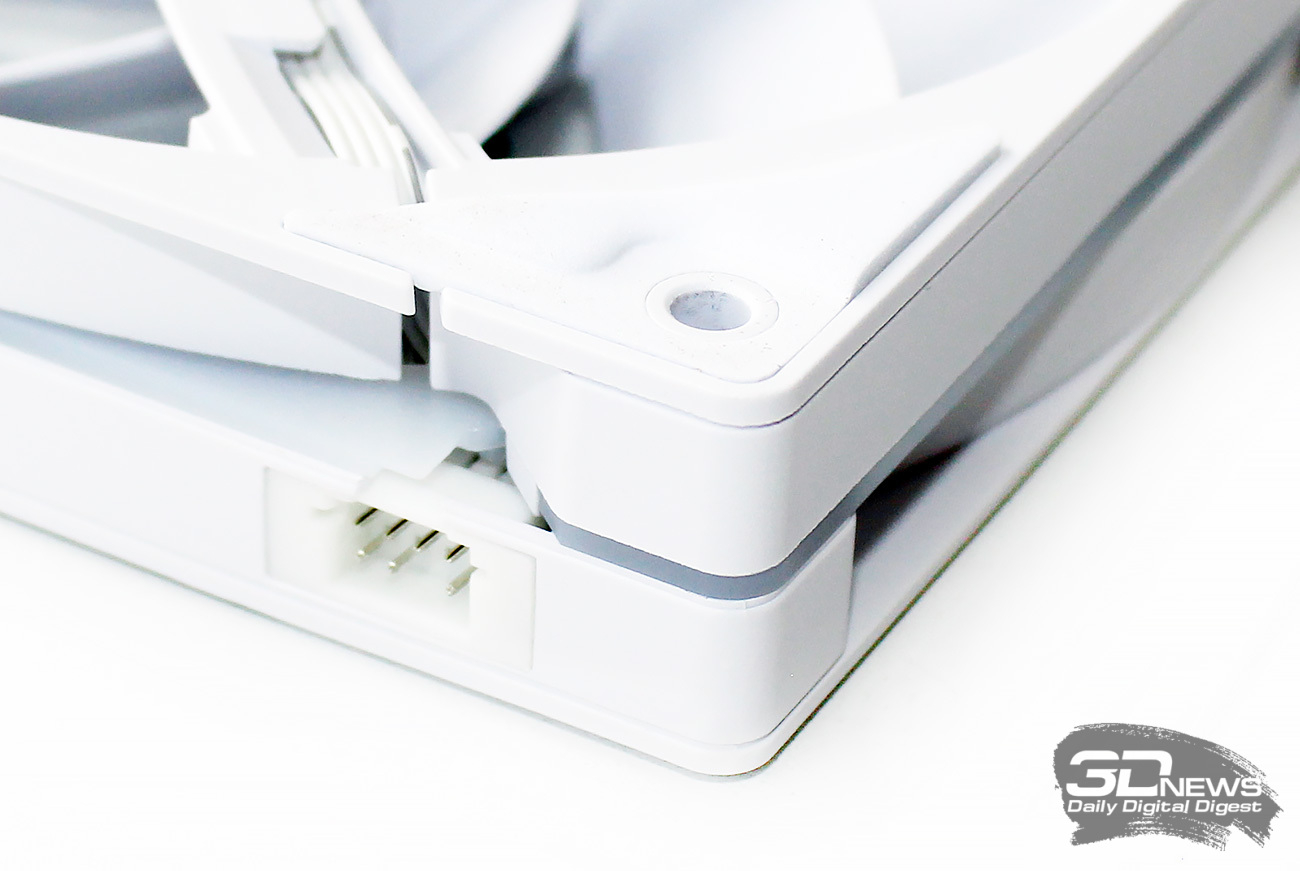

В уголках рамок вентиляторов вклеены резиновые антивибрационные демпферы, а рядом видны коннекторы для подключения колодки кабеля питания и управления.

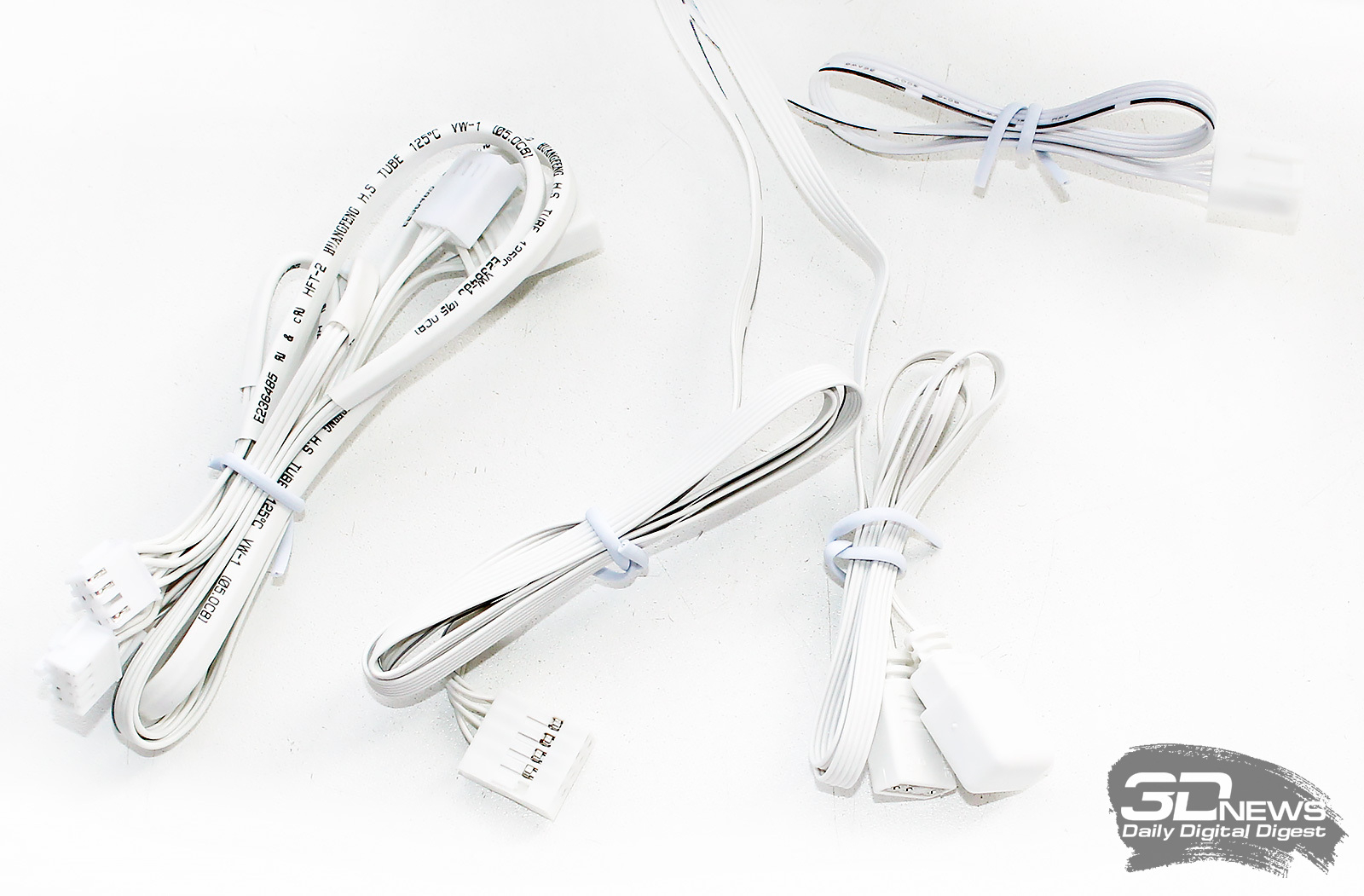

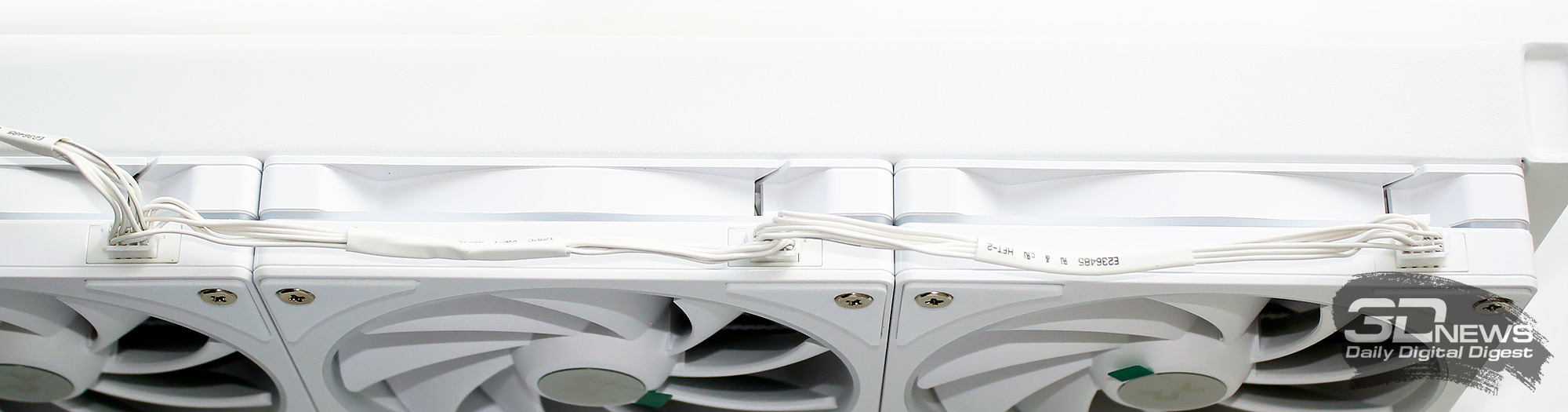

Вентиляторы соединяются последовательно единым кабелем, длина которого равна 490 мм.

Он подключается к разъёмам 4-pin и ARGB на материнской плате.

⇡#Совместимость и установка

Водоблок системы жидкостного охлаждения DeepCool LM360 WH оснащён креплениями для установки на процессоры AMD конструктивного исполнения Socket AM5/AM4 и процессоры Intel конструктивного исполнения LGA1851/1700/1200/115х. Инструкцию по установке СЖО в корпус и на процессор можно скачать с сайта компании (формат PDF, 2,55 Мбайт).

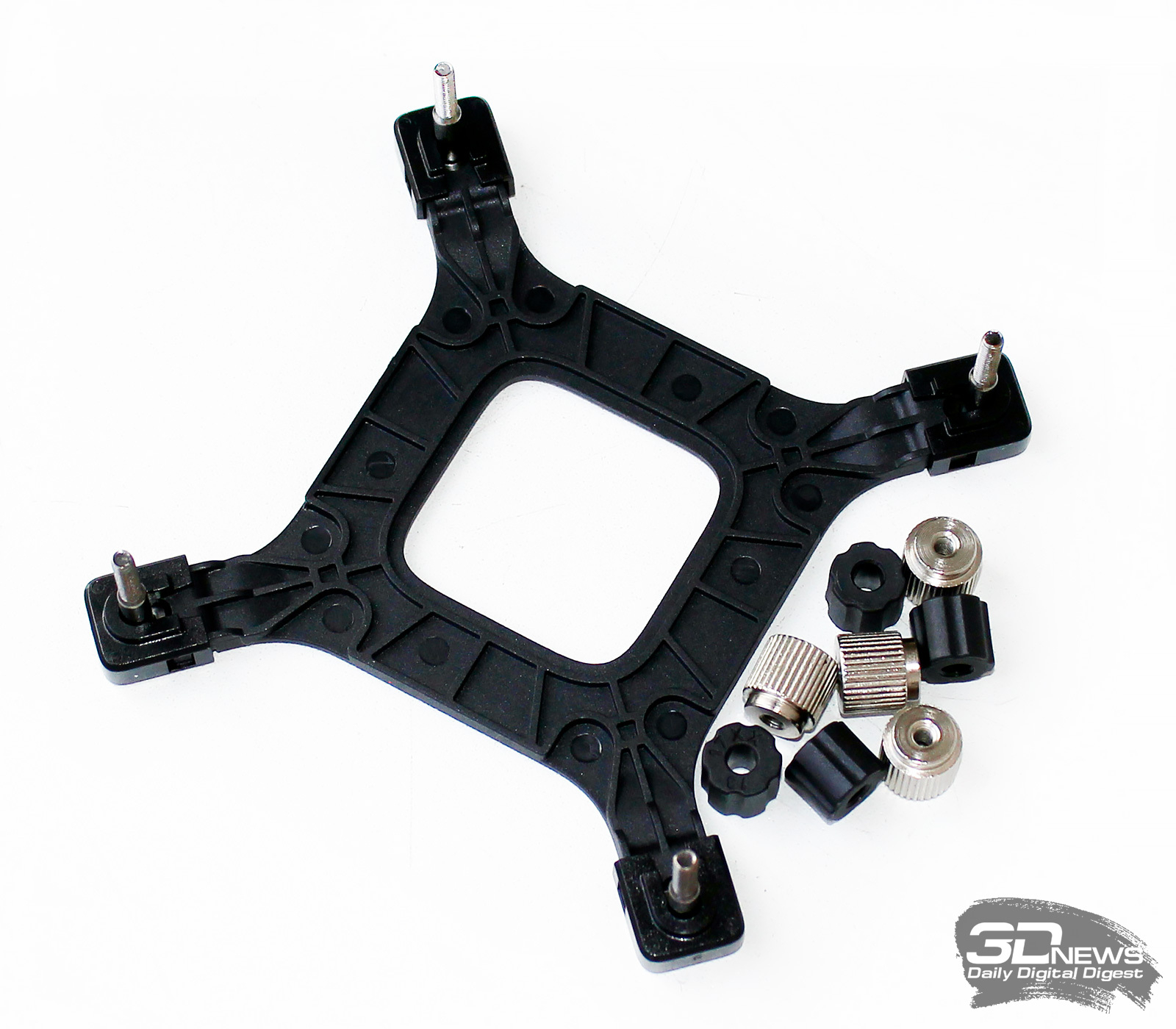

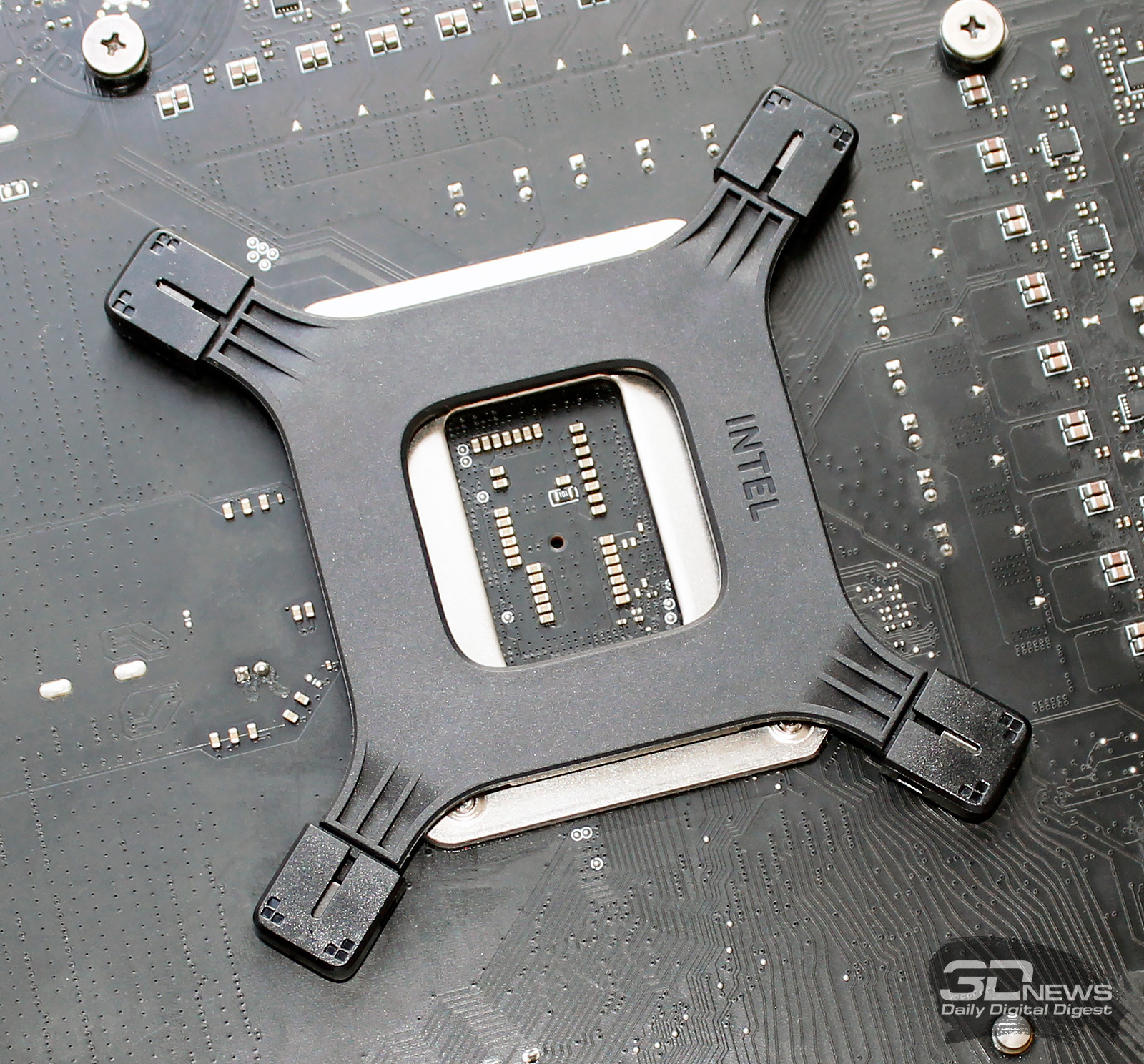

Для плат под процессоры AMD используется штатная усилительная пластина, а для Intel – пластина из комплекта СЖО.

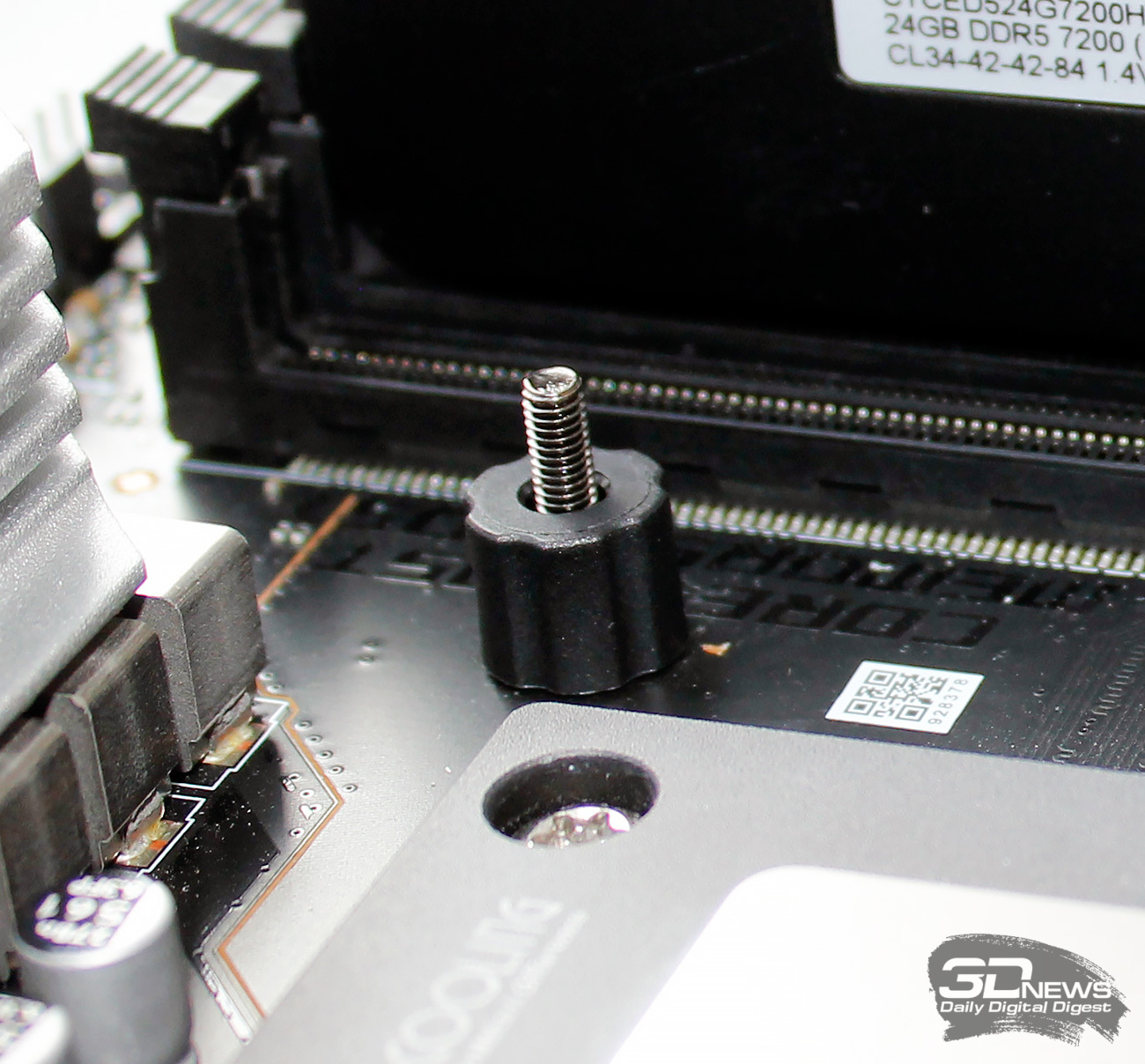

Она устанавливается на обратную сторону платы и зажимается с лицевой стороны пластиковыми втулками.

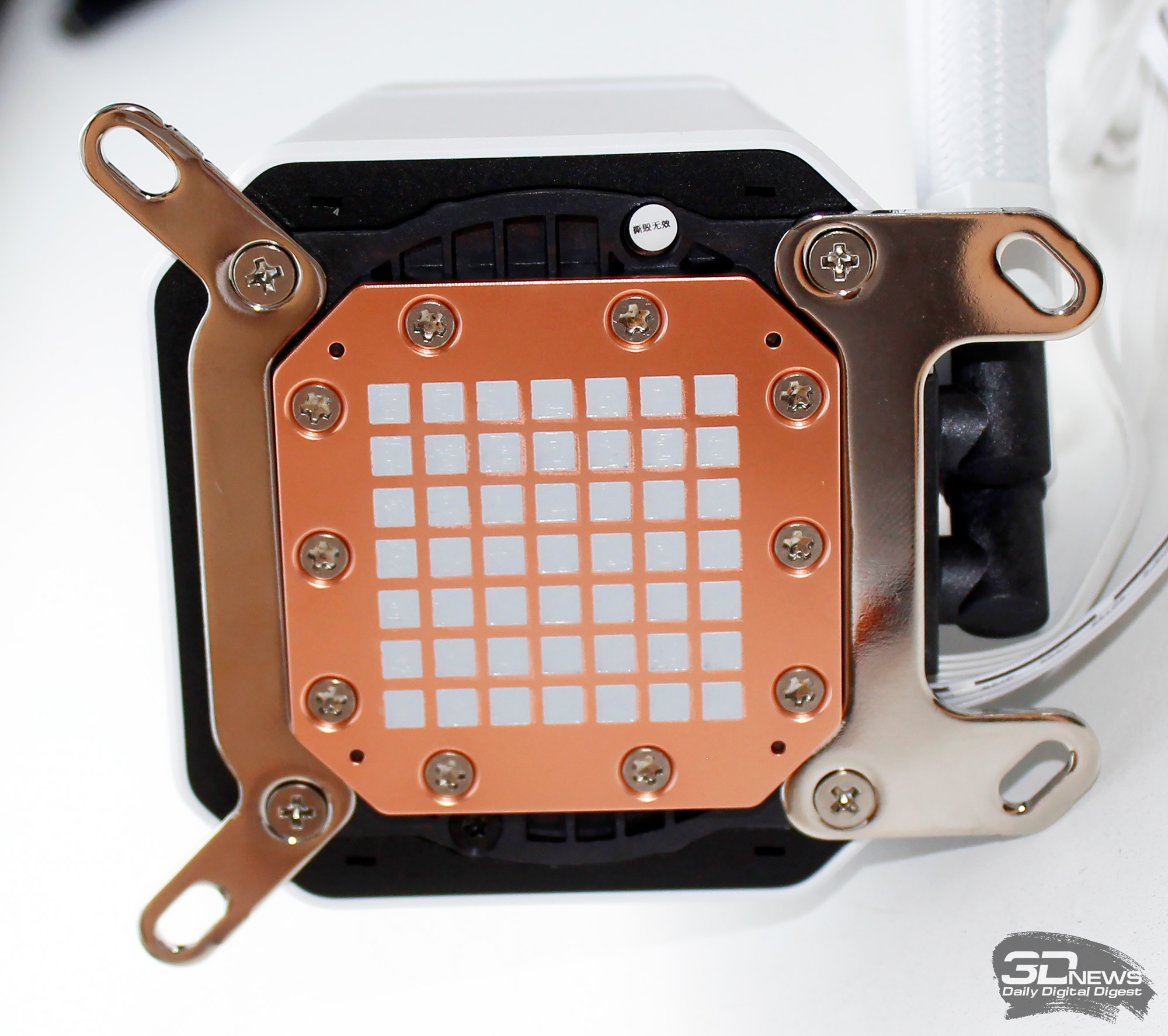

В свою очередь, к основанию водоблока приворачиваются монтажные пластины с отверстиями: на фото слева привёрнута пластина для Intel, а справа – для AMD.

Вот и всё, осталось только установить блок помпы с водоблоком на процессор и равномерно притянуть его гайками с накатанной головкой.

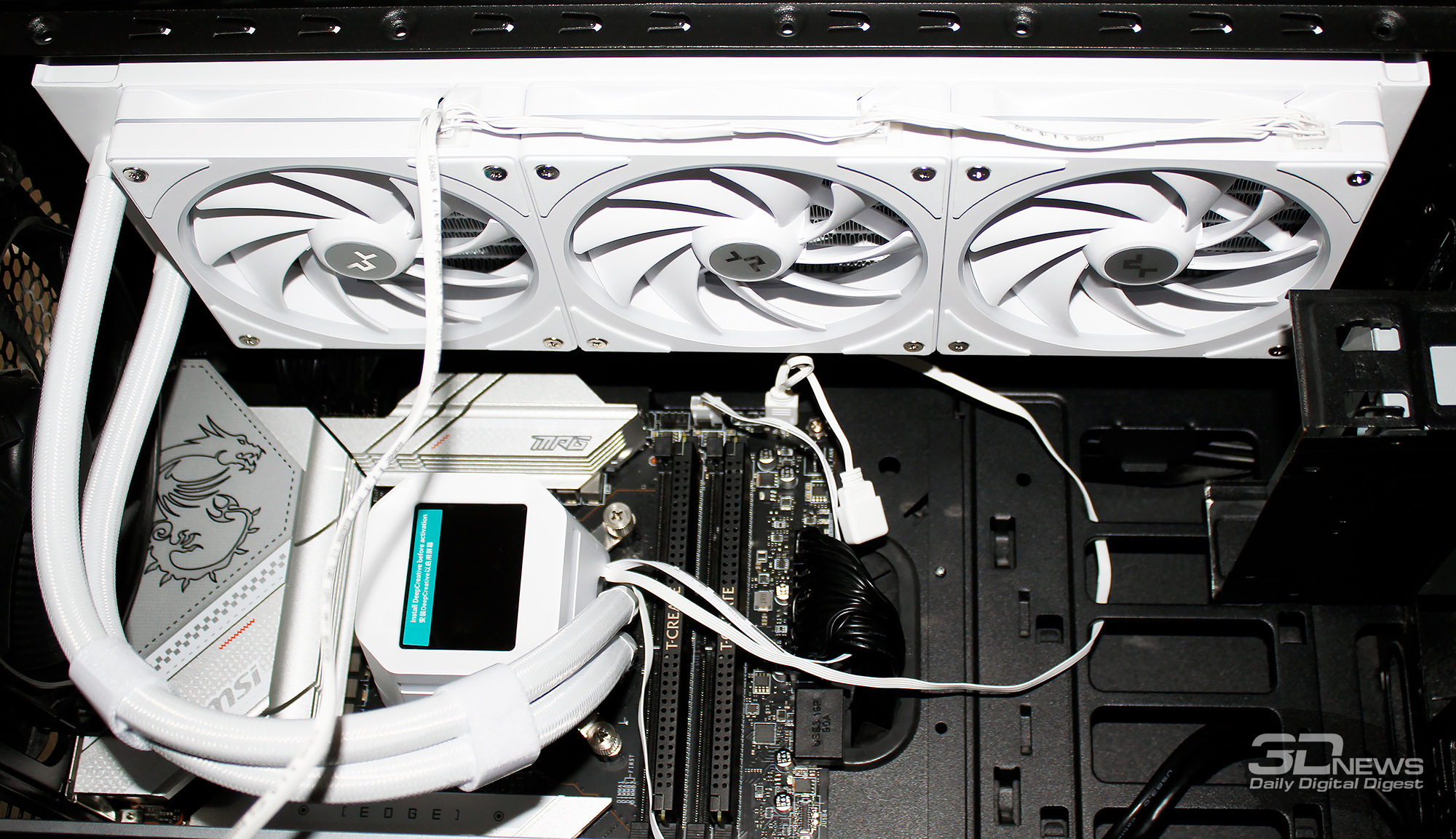

Радиатор с вентиляторами мы установили на верхней панели корпуса с ориентацией вентиляторов на выдув из него.

Для подключения СЖО к плате используются кабель вентиляторов (4-pin + ARGB), кабель помпы (4-pin + ARGB) и кабель USB 2.0.

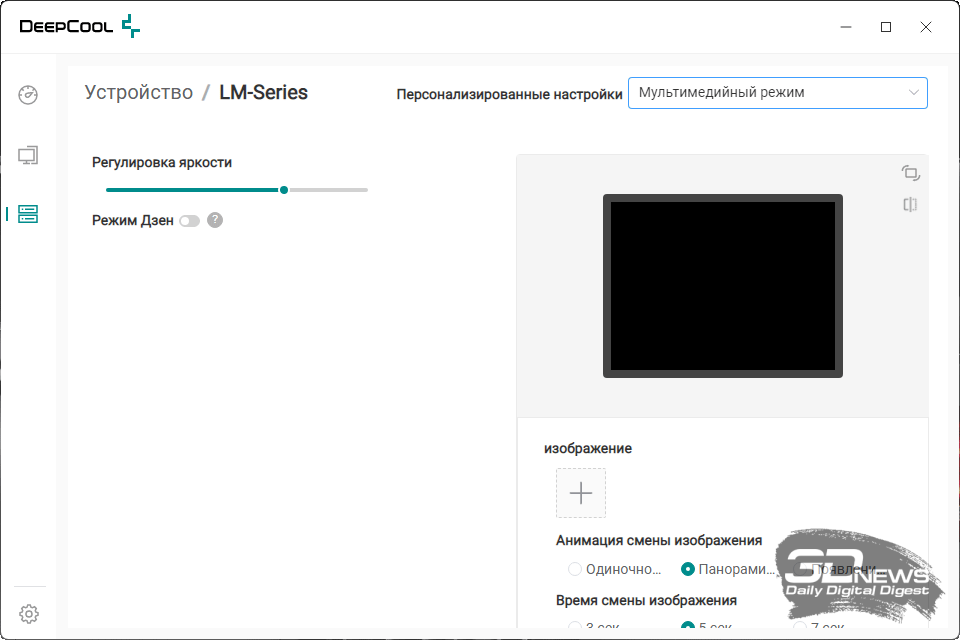

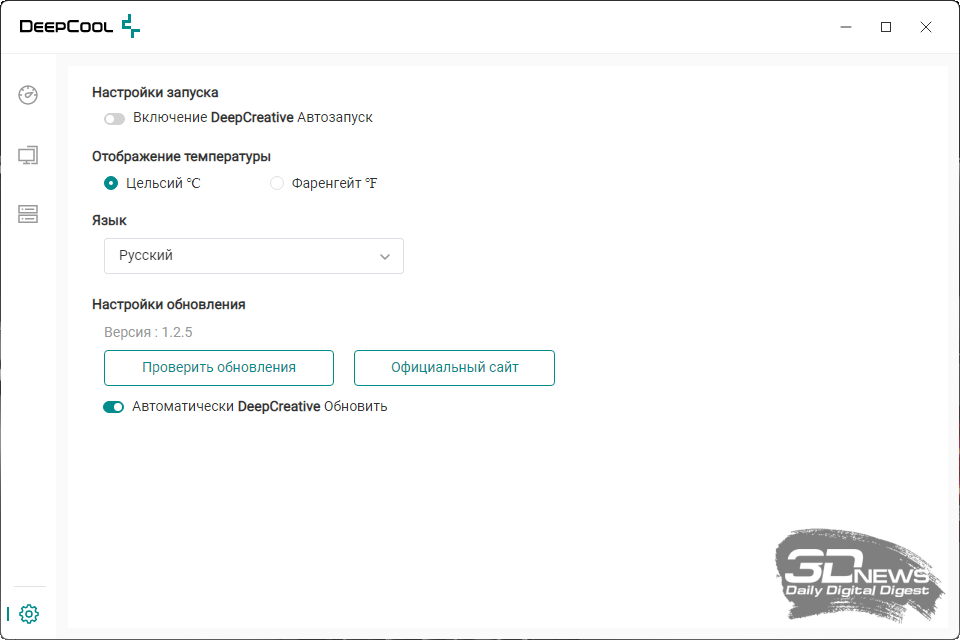

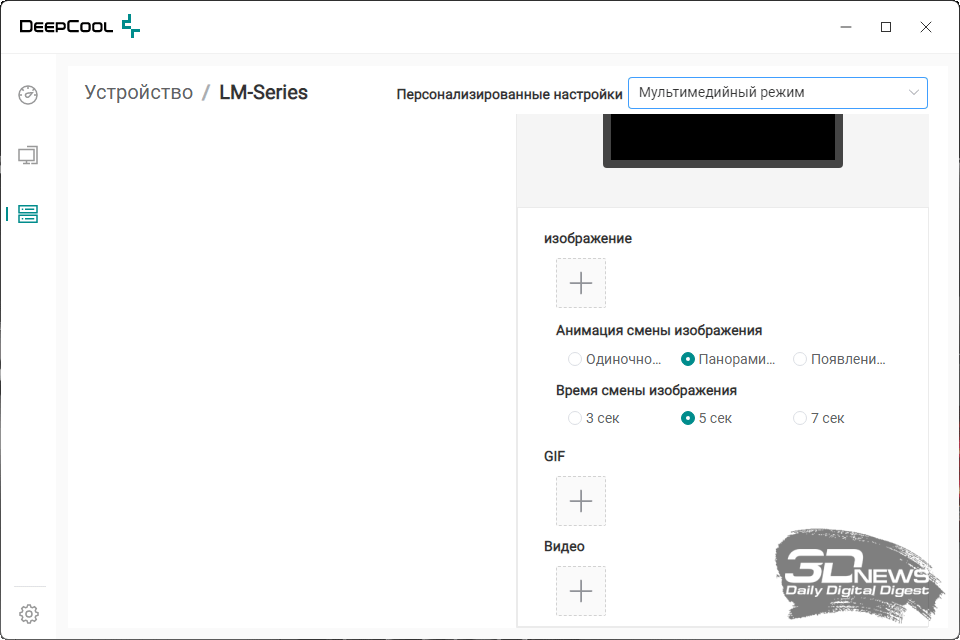

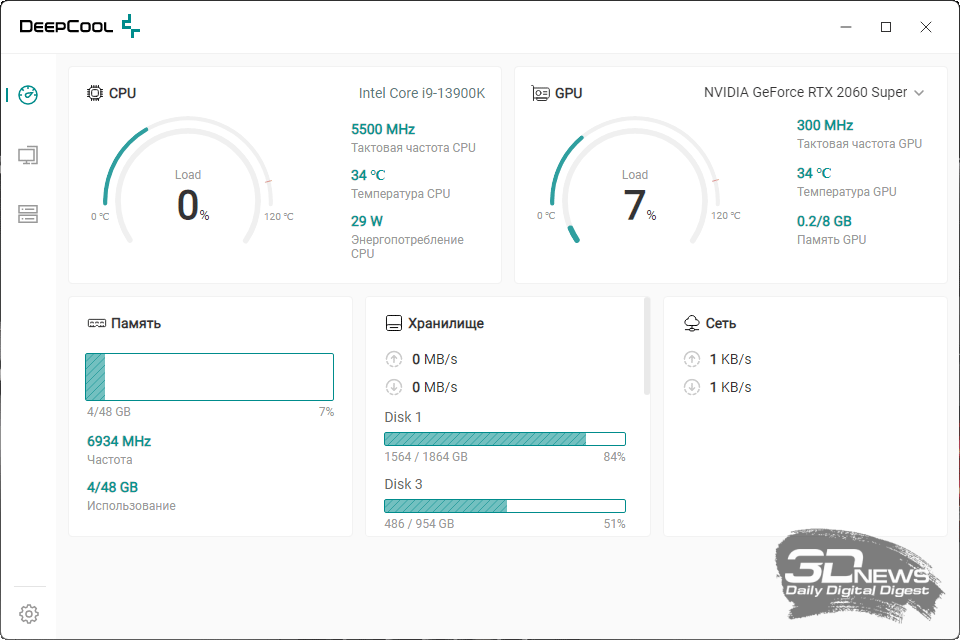

Последний предназначен для управления экраном мониторинга на крышке помпы. Для этого потребуется установить программное обеспечение DeepCreative, с которым вы уже знакомы по нашим предыдущим тестам.

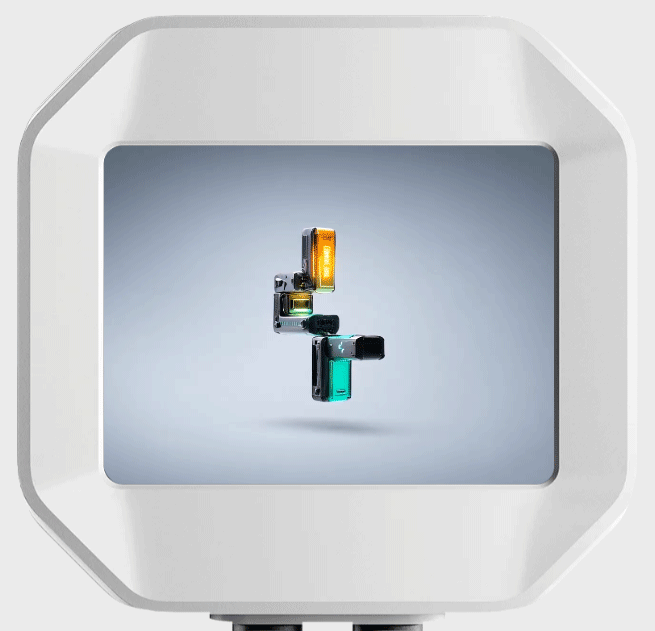

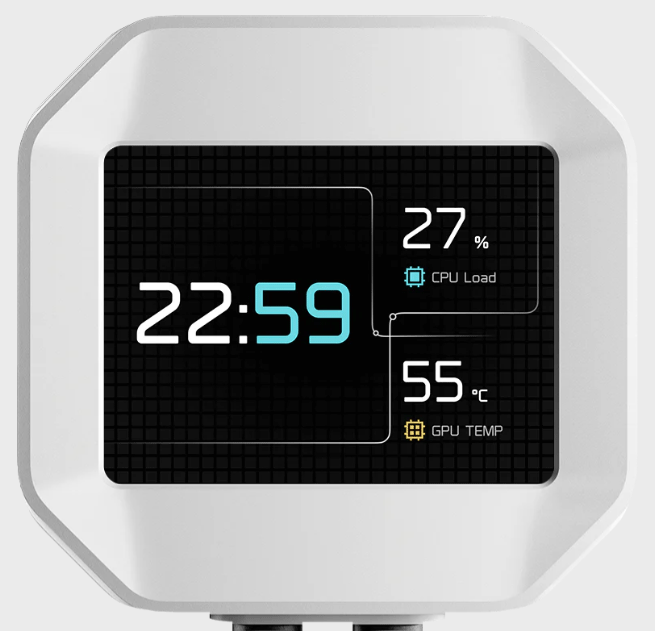

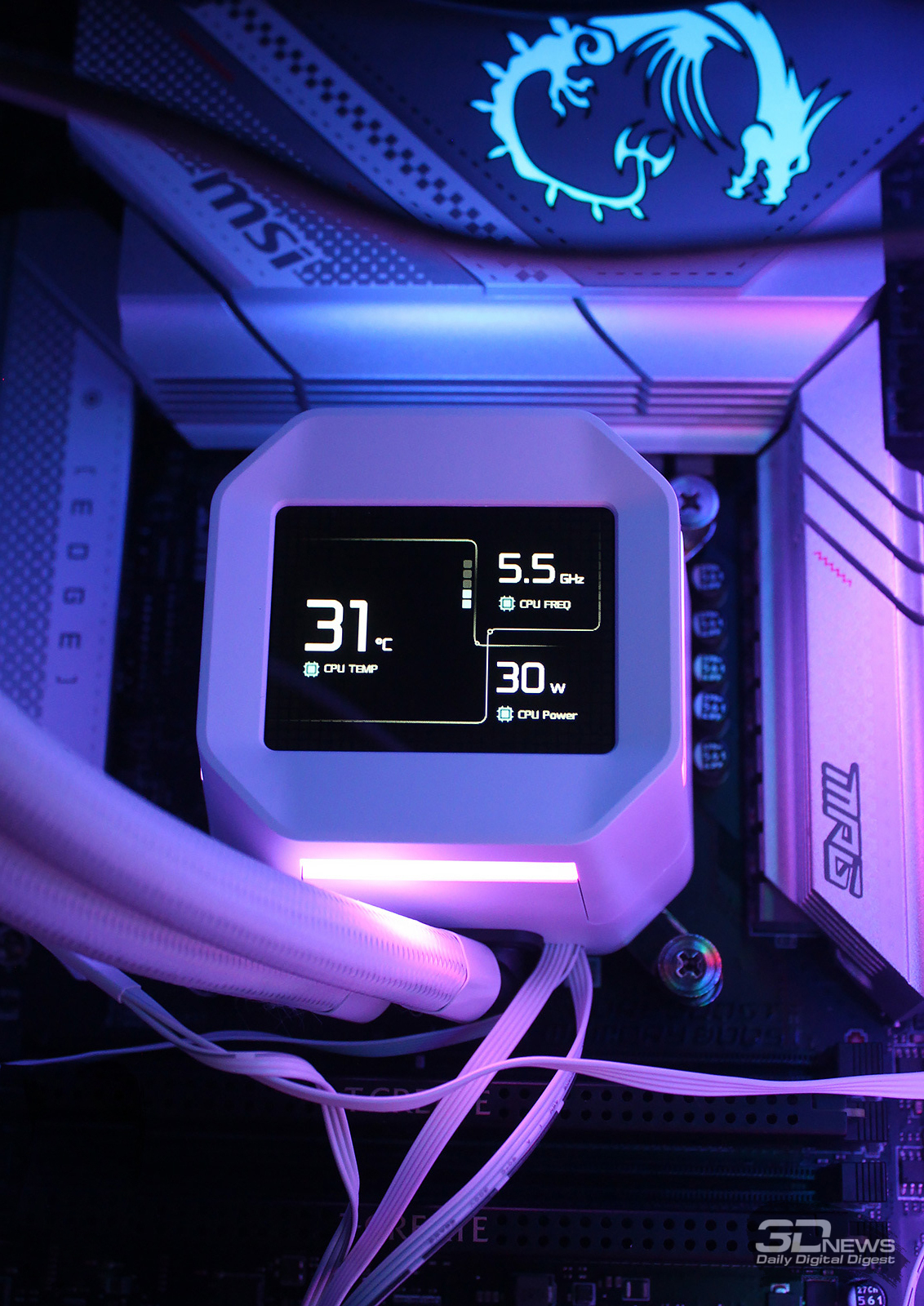

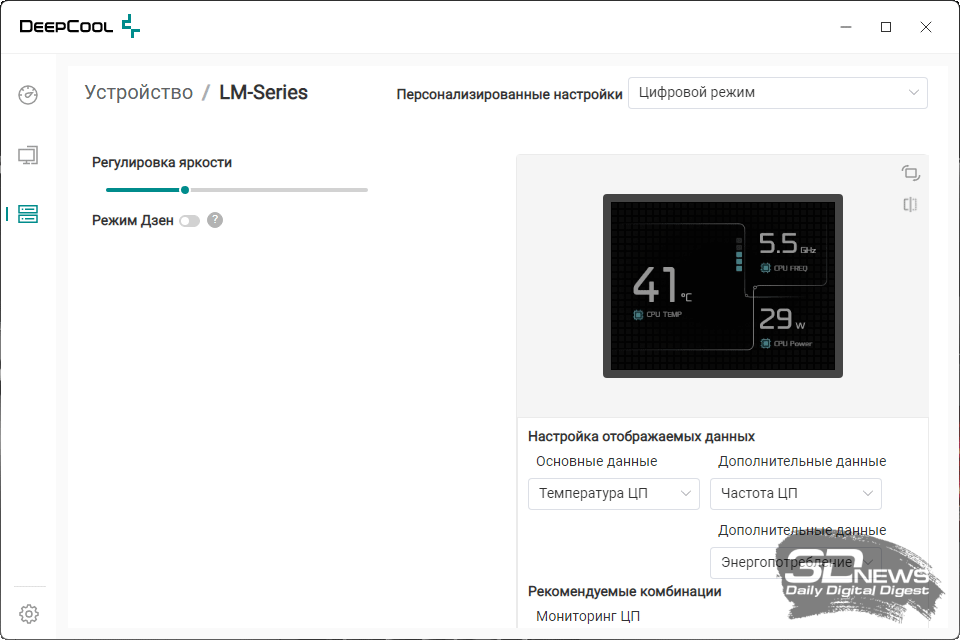

На экран можно выводить текущее время, температуры процессора и видеокарты, энергопотребление процессора и видеокарты, а также разместить на нём любое изображение, GIF-анимацию или MP4 видео.

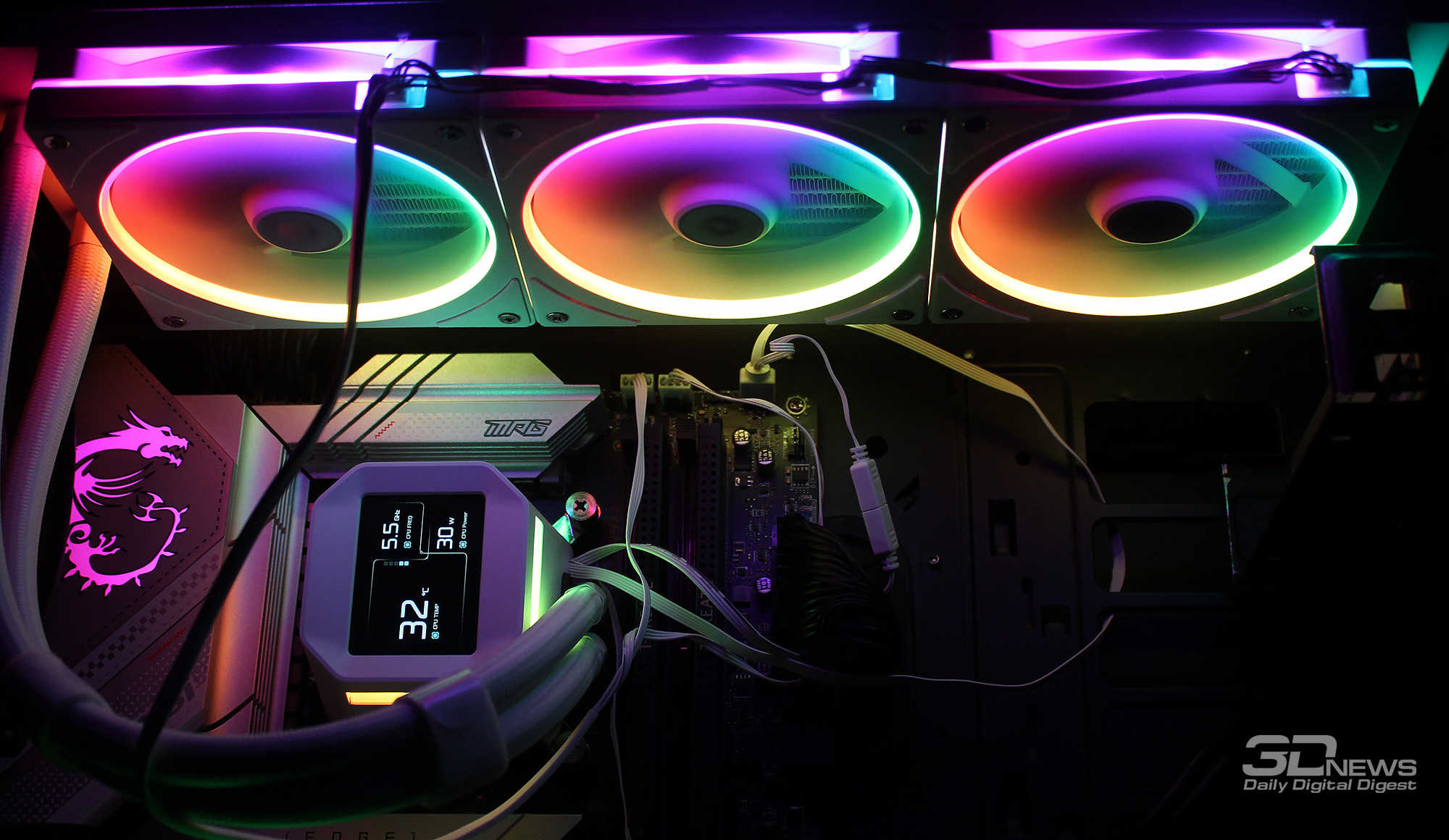

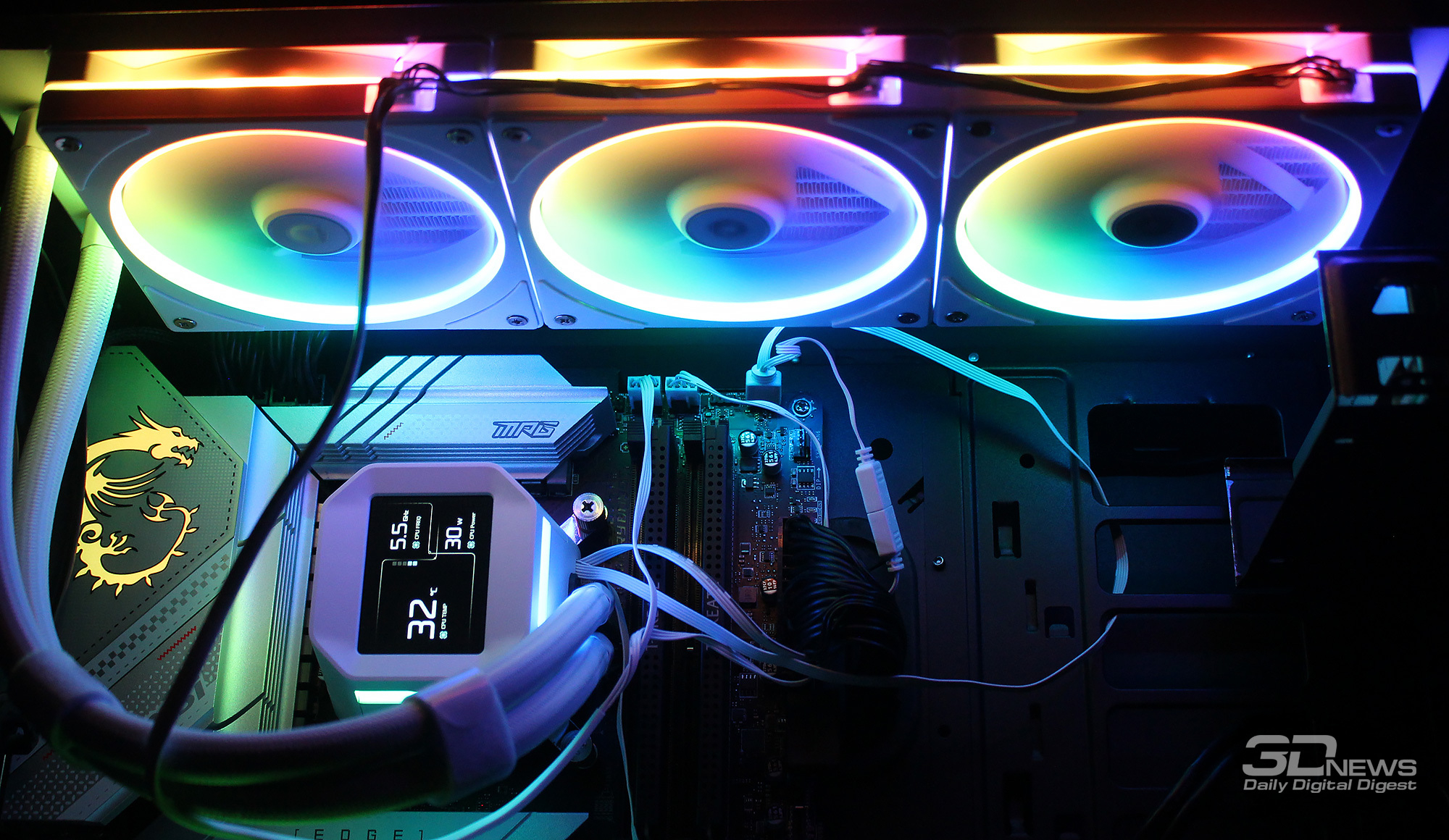

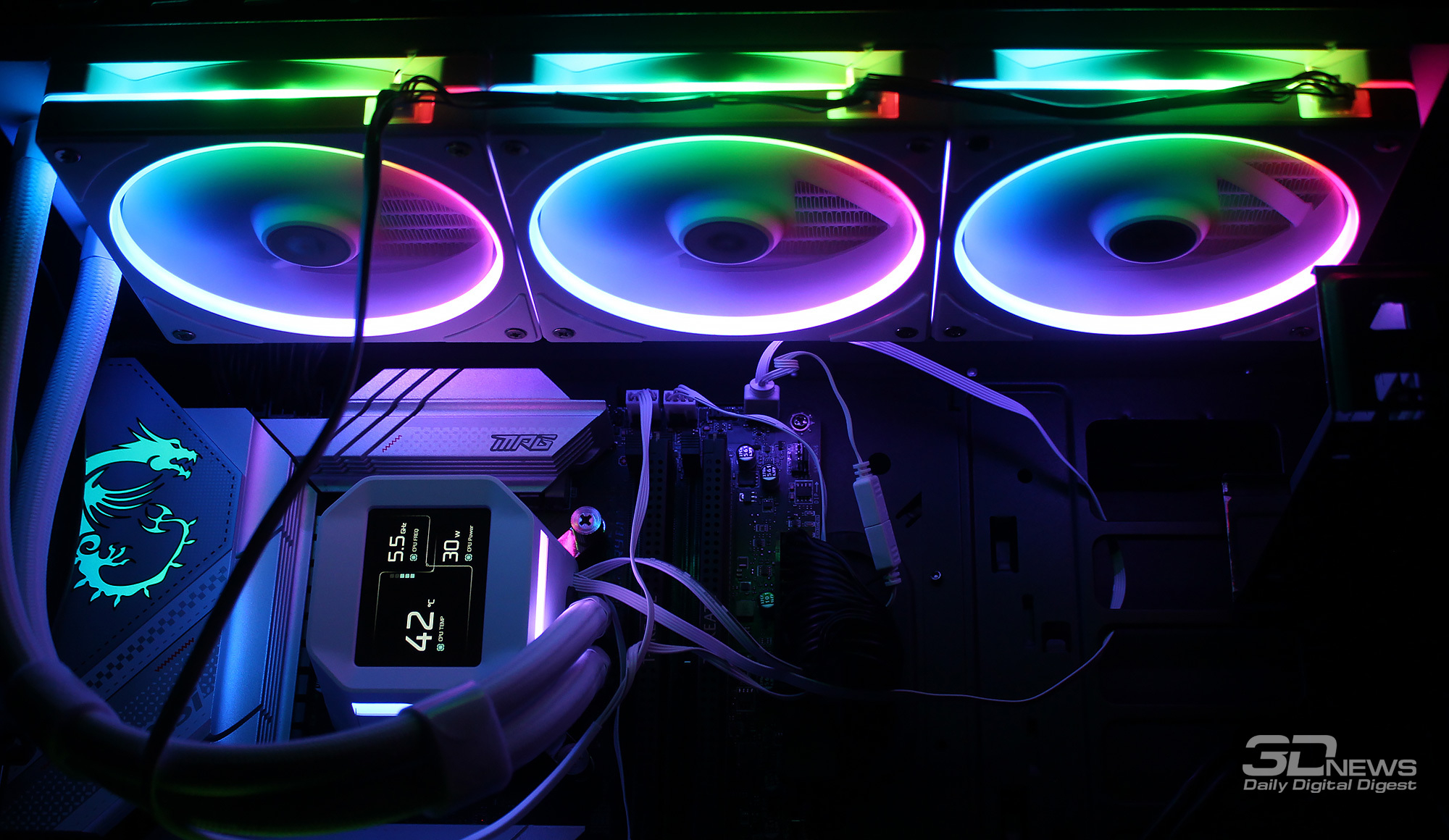

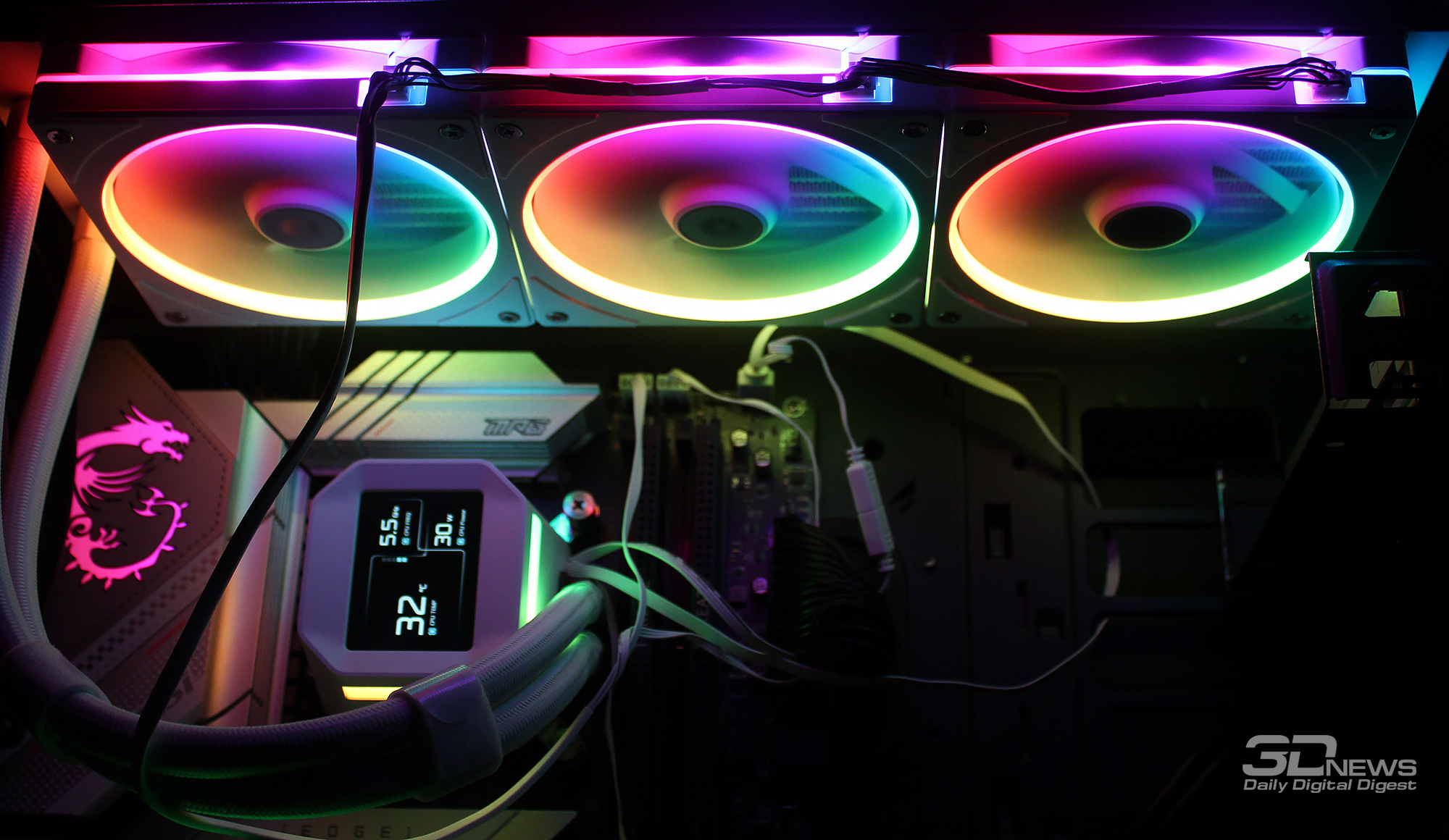

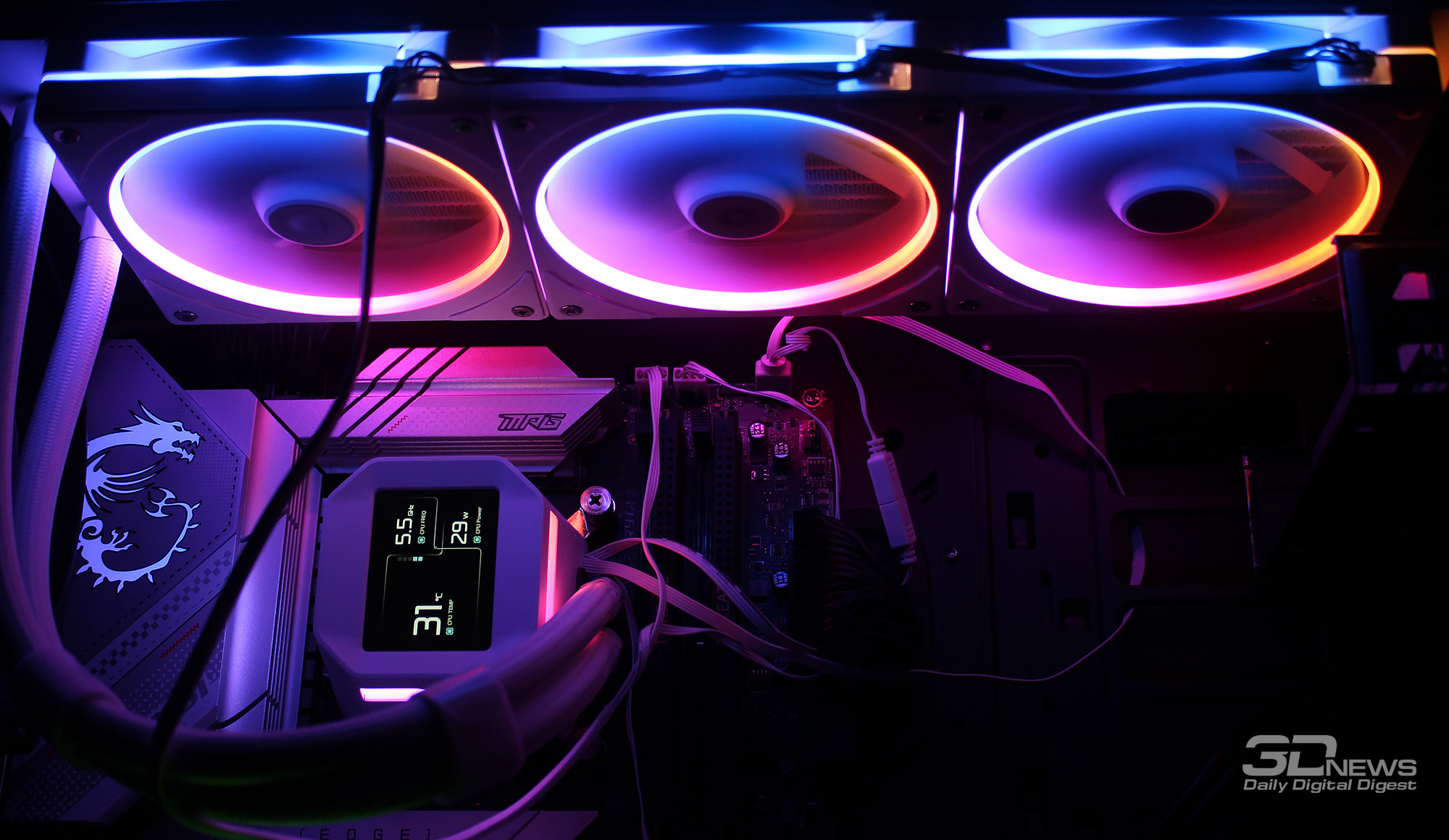

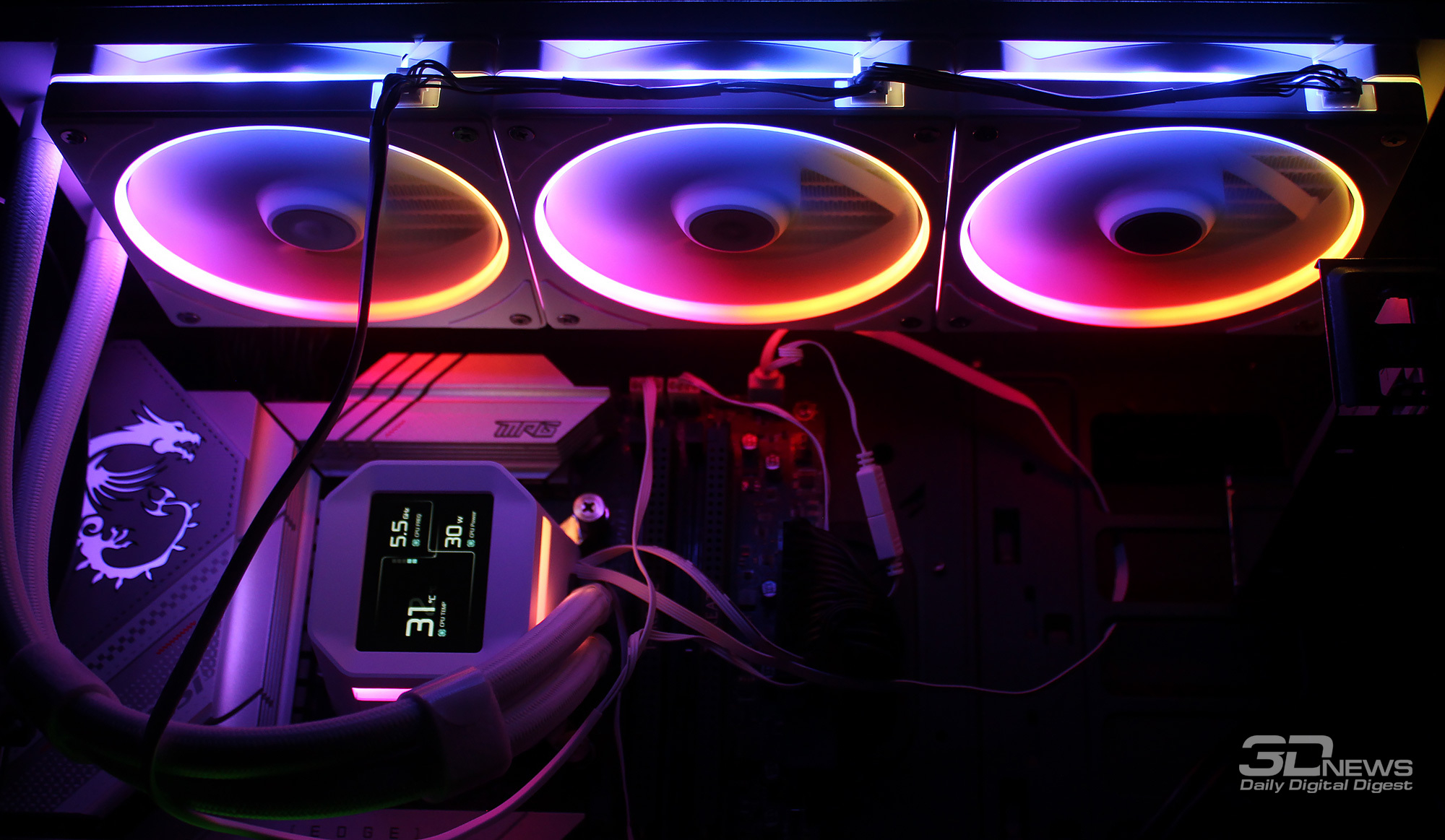

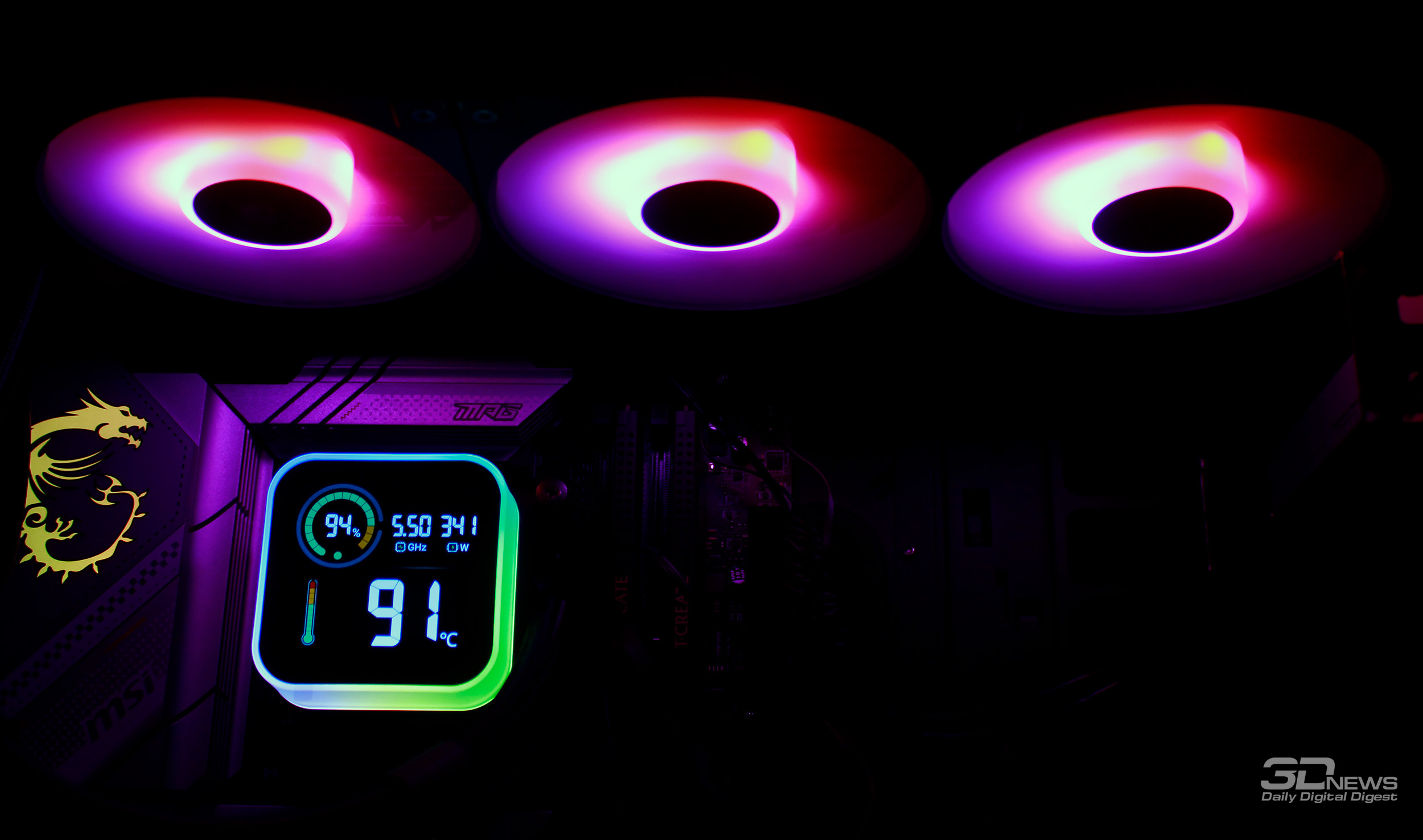

Подсветка вентиляторов в DeepCool LM360 WH без преувеличения фееричная, – светится всё и вся вокруг.

Подсвечивается и помпа по периметру корпуса, а вот с экраном есть проблема: дело в том, что его нельзя повернуть, как, например, на LQ360. В результате при стандартной установке помпы шлангами в сторону оперативной памяти экран оказывается повёрнутым на 90 градусов, и считывать с него информацию, конечно же, неудобно.

Можно повернуть шлангами вниз, но в таком случае в нашем корпусе шланги упираются прямиком в вентилятор на задней стенке и блокируют его. Кстати, о корпусе и тестовой конфигурации.

⇡#Тестовая конфигурация, инструментарий и методика тестирования

Сравнение эффективности DeepCool LM360 WH и её соперников было проведено в закрытом корпусе системного блока на следующей конфигурации:

• системная плата: MSI MPG Z790 Edge WiFi (Intel Z790, LGA1700, BIOS H.D2 от 22.08.2024);

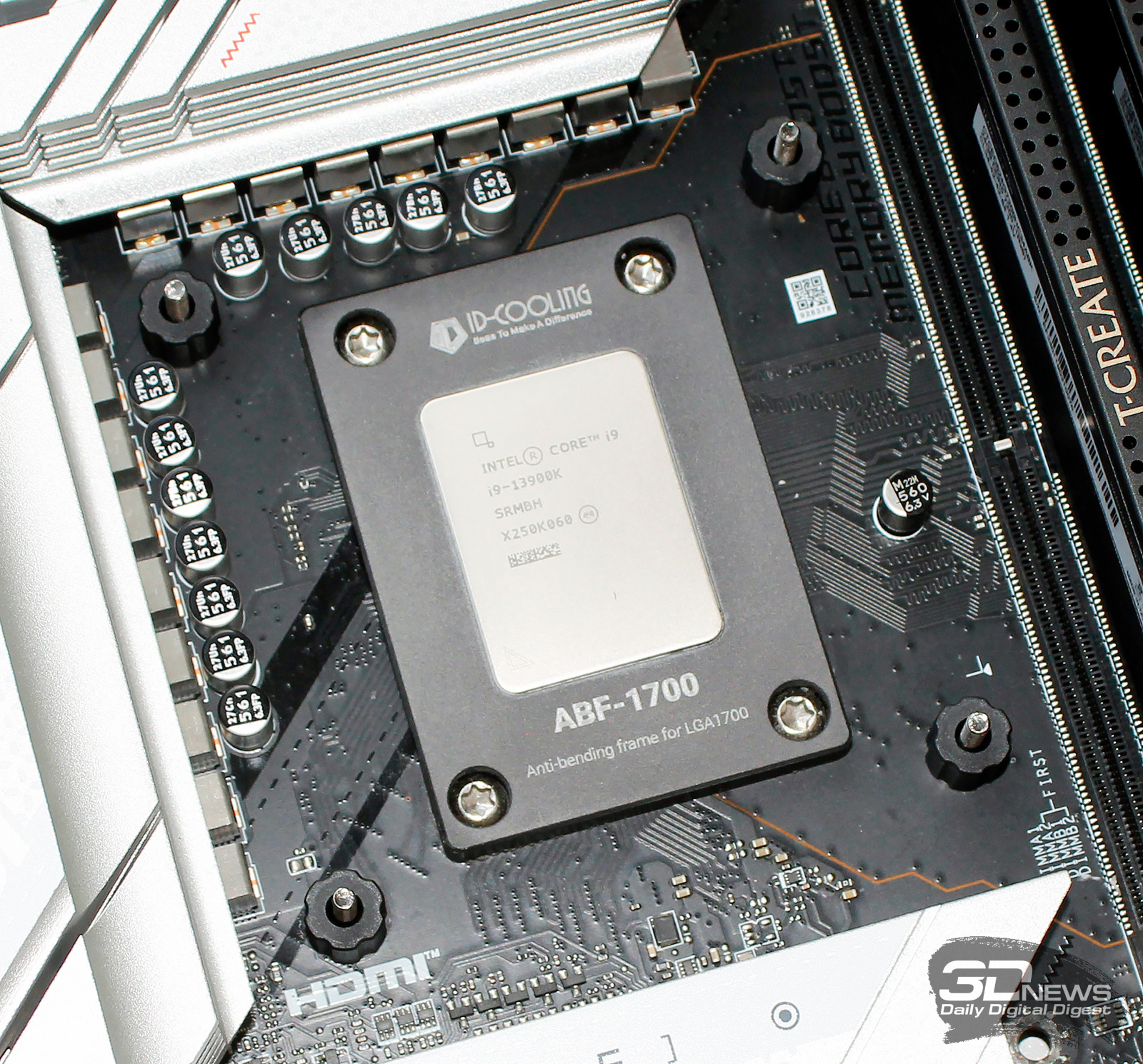

• усилитель сокета: ID-Cooling ABF-1700 ;
• процессор: Intel Core i9-13900K 3,0-5,8P/2,2-4,3E ГГц (Raptor Lake, 10 нм, 8/16P+16E-ядер, 36 Мбайт L3, TDP 125/253 Вт);
• термоинтерфейс: ID-Cooling Frost X45 [15,2 Вт/(м·К)];
• оперативная память: DDR5 2 × 24 Гбайт Team Group T-Create Expert (CTCED548G7200HC34ADC01 ), XMP 7200 МГц 34-42-42-84 CR2 при 1,4 В;
• видеокарта: NVIDIA GeForce RTX 2060 SUPER FE 8 Гбайт/256 бит, 1470-1650/14000 МГц;
• накопители:
  • система и бенчмарки: Crucial T700 1 Тбайт (CT1000T700SSD3, PCIe 4.0 x4);
  • бенчмарки и игры: Patriot VIPER VP4300 1 Тбайт (VP4300-1TBM28H, PCIe 4.0 x4);
  • бенчмарки и игры:Netac N950E Pro 1 Тбайт (NT01N950E-001T-E4X, PCIe 3.0 x4);
  • бенчмарки: Gigabyte GP-AG4500G 0,5 Тбайт (PCIe 4.0 x4);
  • бенчмарки:SSTC Hammerhead P990 Pro Plus 1 Тбайт (PCIe 4.0 x4);
  • хранение: Intel SSD 730 0,5 Тбайт (SATA III, BIOS vL2010400);
  • архивный: Samsung Ecogreen F4 HD204UI 2 Тбайт (SATA II, 5400 об/мин, 32 Мбайт, NCQ);
• корпус: Thermaltake Core X71 (шесть 140-мм be quiet! Silent Wings 3: три спереди на вдув 800-1050 об/мин, два сверху на выдув 800-1020 об/мин, один сзади на выдув 800-1610 об/мин, PWM-регулировка);
• панель управления и мониторинга: Zalman ZM-MFC3 ;
• блок питания:Thermaltake Toughpower GF3 (1,65 кВт, 80 Plus Gold), 135-мм вентилятор).

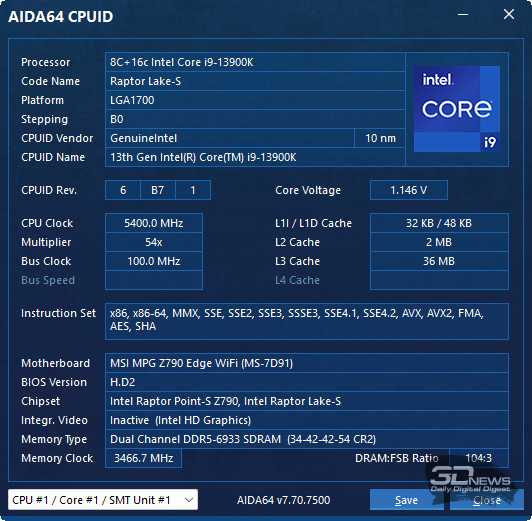

Для получения стабильных и объективно сопоставимых друг с другом результатов основные параметры процессора были зафиксированы в следующих значениях: частота BCLK – 100 МГц, множитель производительных ядер – 54, частота – 5,4 ГГц, множитель энергоэффективных ядер – 43, частота – 4,3 ГГц, напряжение Vcore – 1,145-1,15 В. В BIOS материнской платы MSI был выставлен третий уровень стабилизации напряжения на ядре процессора (CPU load-line calibration).

По данным HWiNFO64, уровень тепловыделения процессора с такими настройками достигал 260 ватт (реальное немного ниже). Эффективная частота оперативной памяти была зафиксирована на отметке 6,933 ГГц при напряжениях 1,305/1,295 В (VDD/VDDQ), а её основные тайминги фиксировались в значениях 34-42-42-54 CR2 с дополнительной подстройкой вторичных и третичных таймингов. Напряжение VCCSA фиксировалось на уровне 1,055 В. Частота кольцевой шины (ring) была установлена на отметке 4,8 ГГц.

Тестирование было проведено в операционной системе Microsoft Windows 11 Pro версии 24H2 (26100.5074). Программное обеспечение, использованное для теста:

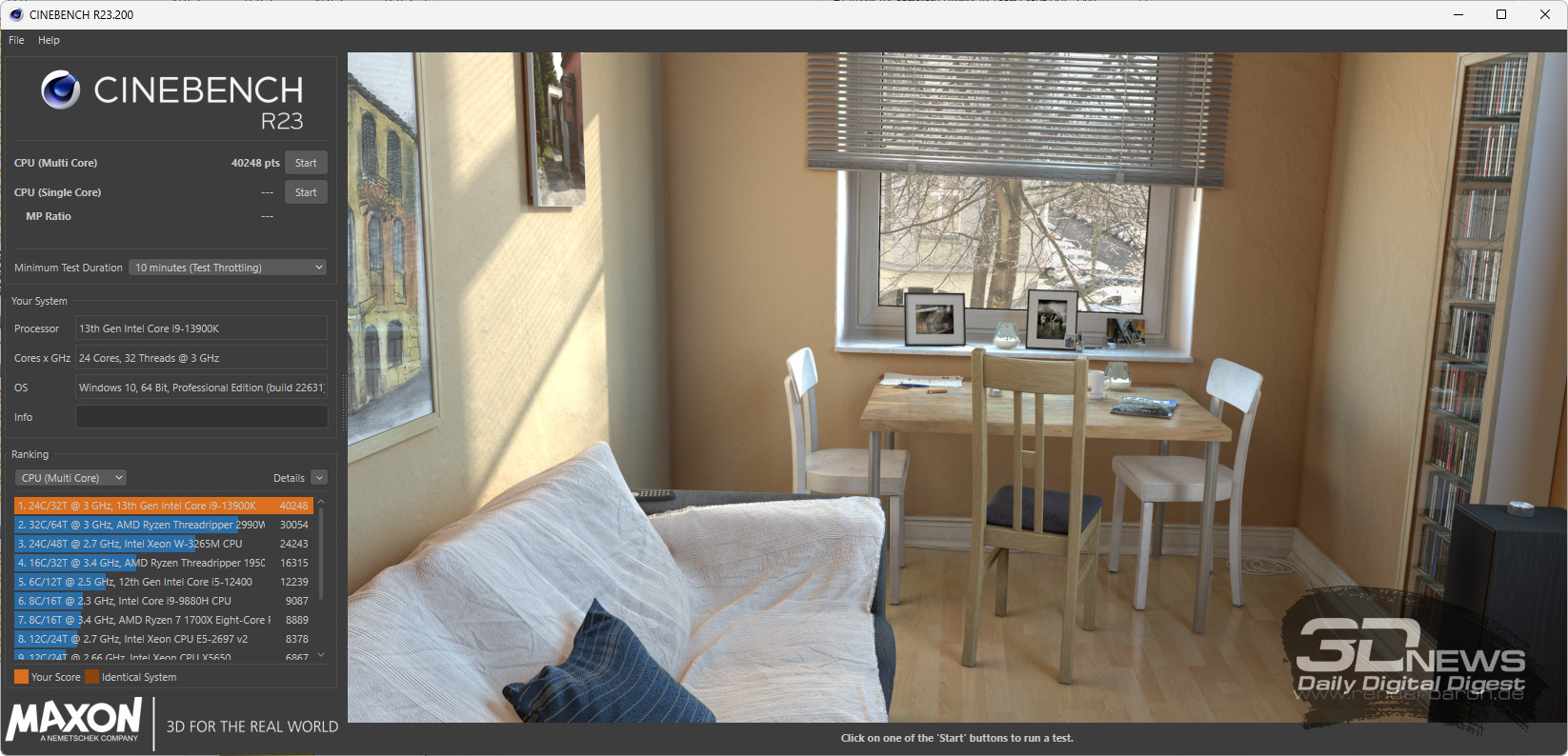

• Cinebench R23 – для создания стресс-нагрузки на процессор (режим Test Throttling, два последовательных цикла примерно по 10 минут);
• HWiNFO64 8.30-5800 – для мониторинга температур и визуального контроля всех параметров системы.

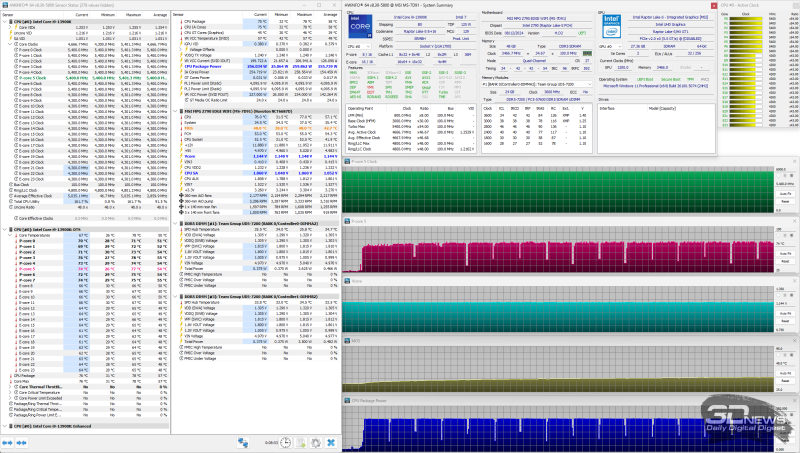

Снимок экрана мониторинга во время одного из циклов тестирования выглядит следующим образом.

Нагрузка на процессор создавалась двумя последовательными циклами Cinebench R23. На стабилизацию температуры CPU между циклами отводилось по 10 минут. За окончательный результат, который вы увидите на диаграмме, принята максимальная температура наиболее горячего из восьми производительных ядер центрального процессора в пике нагрузки и в режиме простоя, а также средняя максимальная температура по всем таким ядрам. Кроме этого, в отдельной таблице будут приведены температуры всех производительных ядер процессора, их усреднённые значения и дельта температур между ядрами. Температура в помещении контролировалась установленным рядом с системным блоком электронным термометром с точностью измерений 0,1 °C и с возможностью почасового мониторинга изменения температуры в помещении за последние 6 часов. Во время данного тестирования температура колебалась в диапазоне 24,1–26,3 °C (дельта учитывалась в результатах).

Измерение уровня шума систем охлаждения проводилось электронным шумомером «ОКТАВА-110А» в период от ноля до трёх часов ночи в полностью закрытой комнате площадью около 20 м². Уровень шума измерялся вне корпуса системного блока, когда источником шума в помещении являлась только система охлаждения и её вентиляторы. Шумомер, зафиксированный на штативе, всегда располагался строго в одной точке на расстоянии ровно 150 мм от ротора вентилятора. Системы охлаждения размещались на самом углу стола на подложке из вспененного полиэтилена. Нижняя граница измерений шумомера составляет 22 дБА, а субъективно-комфортный (просьба не путать с низким!) уровень шума систем охлаждения при измерениях с такого расстояния находится около отметки 36 дБА. За условно-низкий уровень шума мы принимаем значение 33 дБА.

Основным соперником DeepCool LM360 WH выступит уже не раз упомянутая сегодня система с 360-мм радиатором DeepCool LQ360.

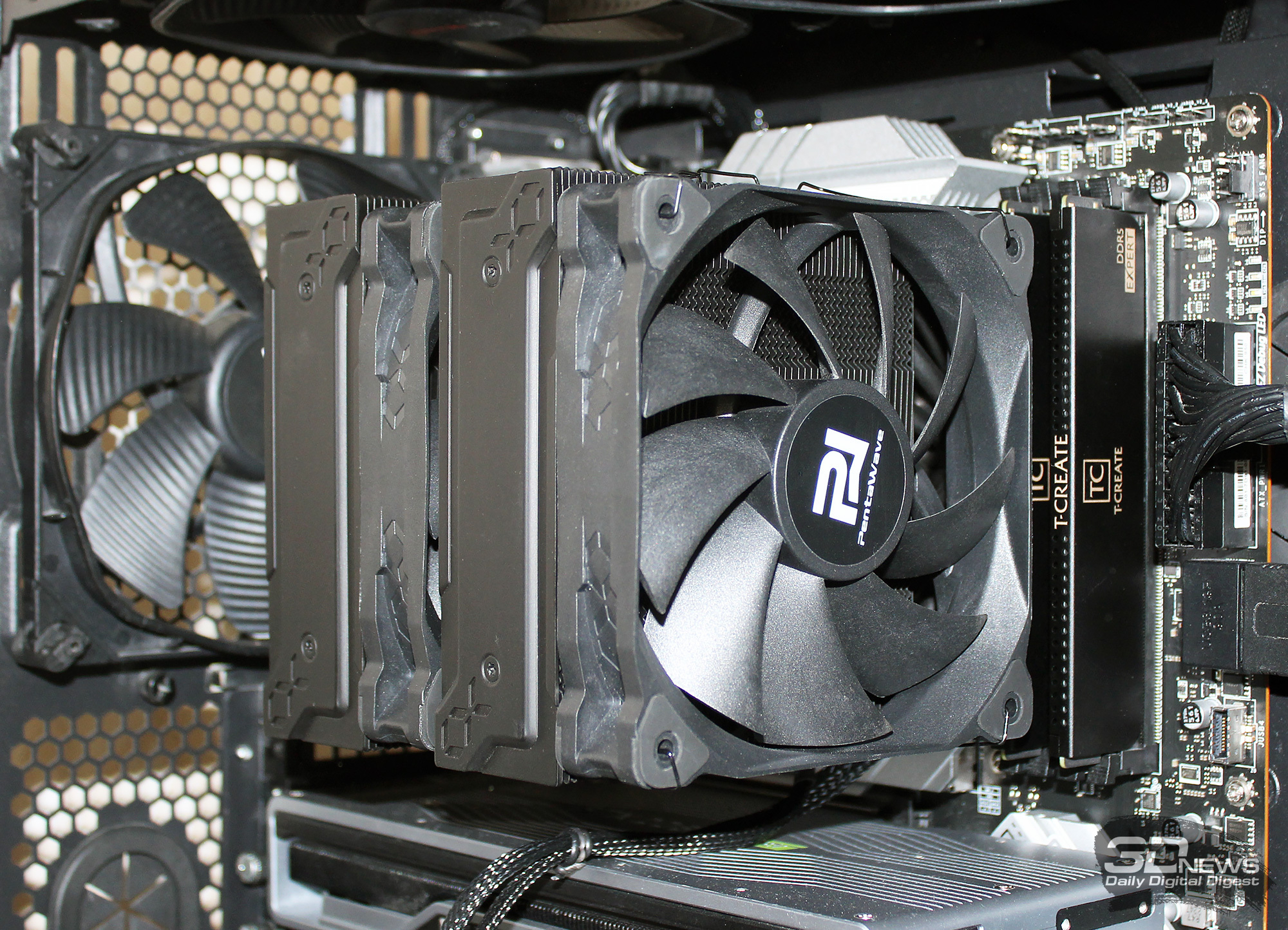

Кроме этого, в тестирование включен воздушный суперкулер PentaWave Z06D SRB.

Добавим, что скорость вращения крыльчаток вентиляторов тестируемых систем охлаждения регулировалась в диапазоне от 800 об/мин до их максимума с шагом 100 или 200 об/мин с помощью специального контроллера, точность которого составляет ±10 об/мин.

⇡#Результаты тестов и их анализ

⇡#Эффективность охлаждения

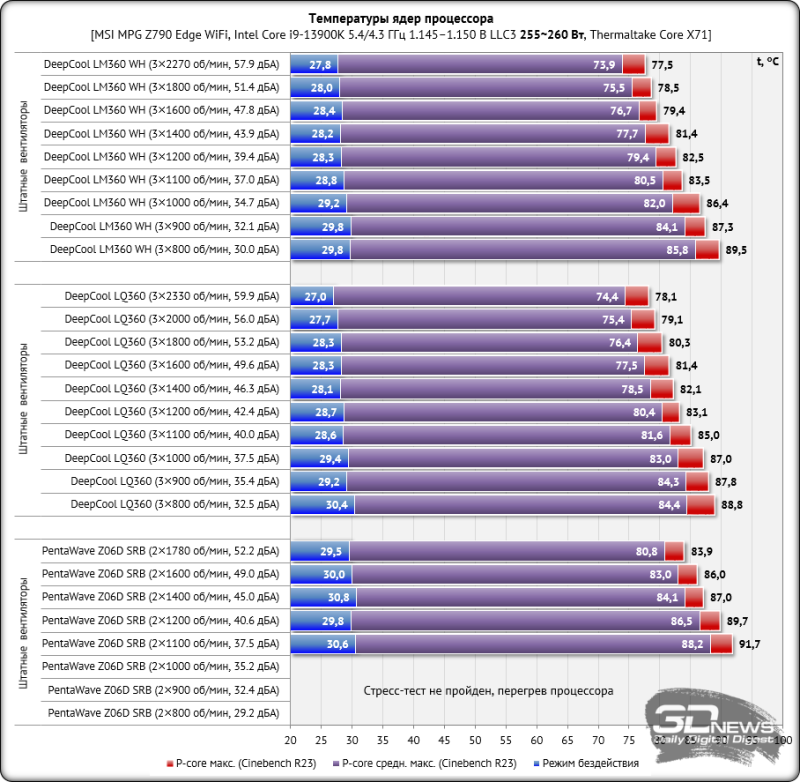

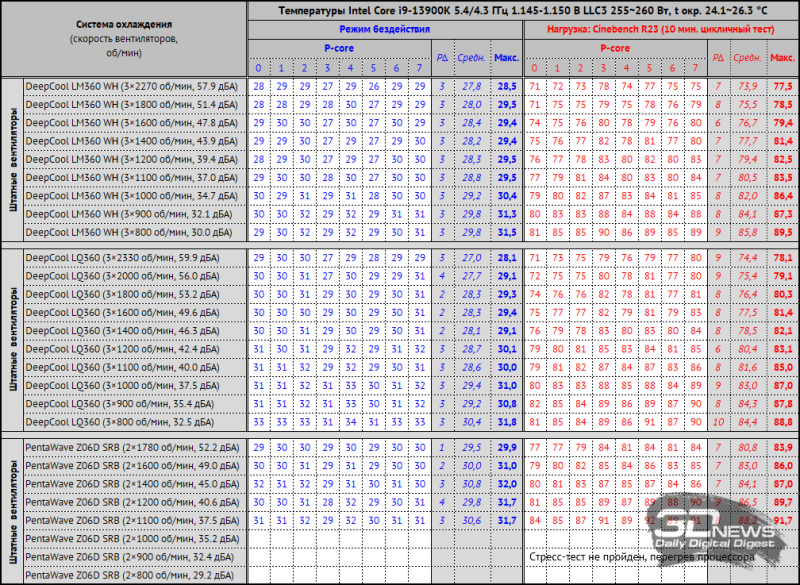

Обе системы жидкостного охлаждения DeepCool показали практически одинаковые результаты. Максимальная разница достигает двух градусов Цельсия в пользу LM360 WH на скорости вентиляторов 1600 об/мин, а также на 1800 об/мин, где разница составляет 1,8 градуса Цельсия в пользу новинки. Однако в более актуальных режимах эксплуатации СЖО, когда скорости вентиляторов находятся в диапазоне от 800 до 1200 об/мин, разница в эффективности лежит в пределах 0,7 градуса Цельсия в ту или иную сторону. С уверенностью можно сказать, что в этом тестовом режиме эффективность LM360 и LQ360 одинакова. Что касается их преимущества перед PentaWave Z06D SRB, то оно достигает 6,7 градуса Цельсия на 1100 об/мин, а при более низкой скорости вентиляторов воздушный кулер уже не справляется с нагрузкой.

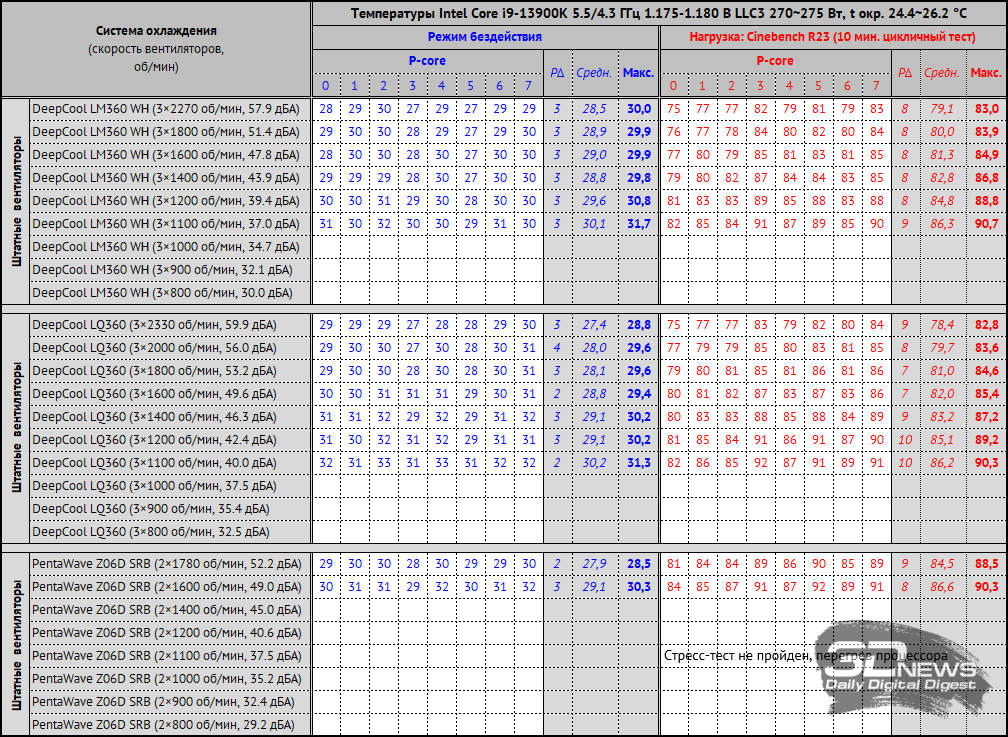

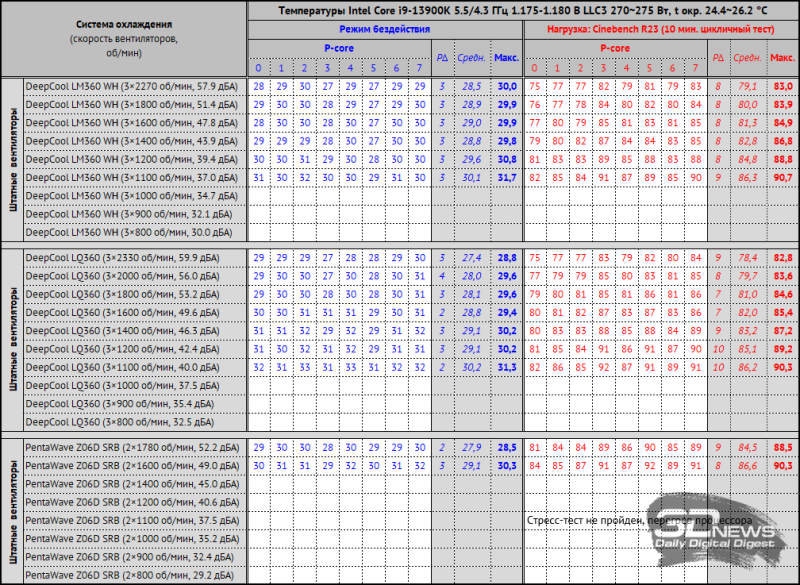

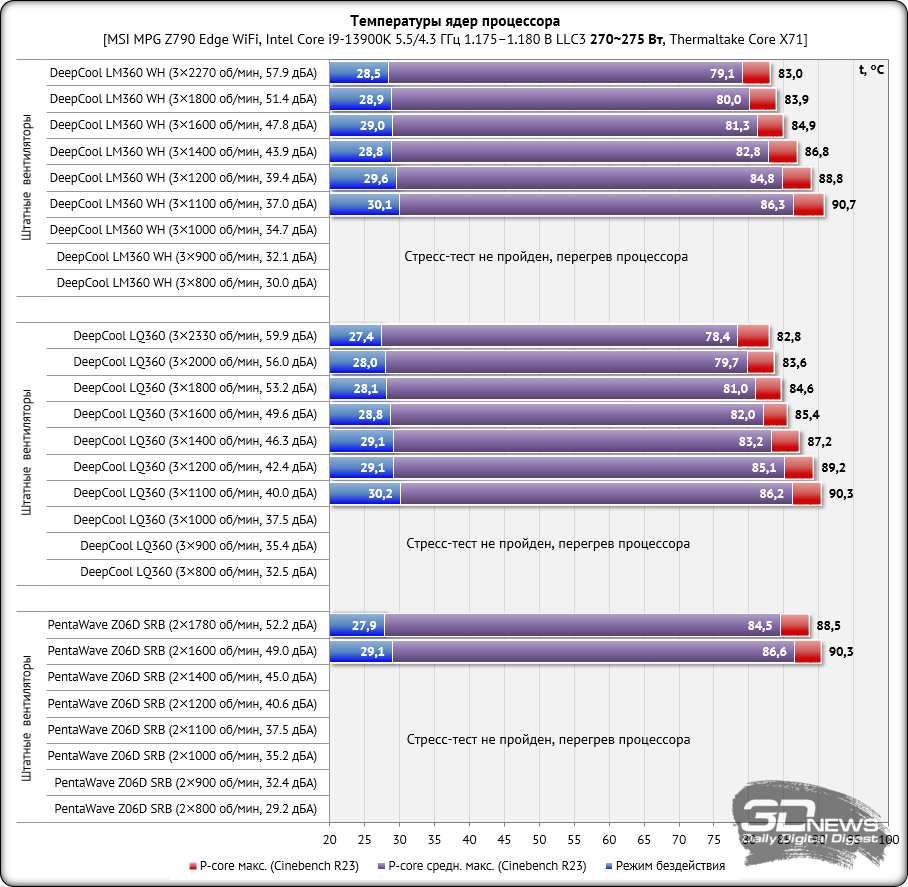

Далее традиционно повышаем частоту производительных ядер процессора до 5,5 ГГц при напряжении 1,175-1,18 В. Уровень LLC тот же, энергоэффективные ядра не трогаем, а частоту кольцевой шины оставляем на отметке 4,8 ГГц.

По данным HWiNFO64 тепловыделение процессора с такими настройками в пике нагрузки достигает 270-275 ватт (реальное, опять же, немного ниже), поэтому системы охлаждения справились с такой непростой задачей не во всех скоростных режимах работы их вентиляторов.

В этом режиме плотность результатов и вовсе запредельная. Фактически, DeepCool LM360 и LQ360 показывают одинаковые температуры, а отклонения между ними не превышают 0,7 градуса Цельсия. Впрочем, это не удивительно, ведь эти системы оснащены одинаковыми радиаторами, одинаковыми шлангами и водоблоками, и даже максимальная скорость роторов помп у них одинаковая. По большому счёту, разница только в вентиляторах, но они-то как раз на эффективность охлаждения никак не повлияли. Примечательно, что минимальной скоростью вентиляторов, при которой обе СЖО обеспечивали процессору стабильность под нагрузкой, оказались 1100 об/мин, но с разницей по уровню шума в пользу новой DeepCool LM360.

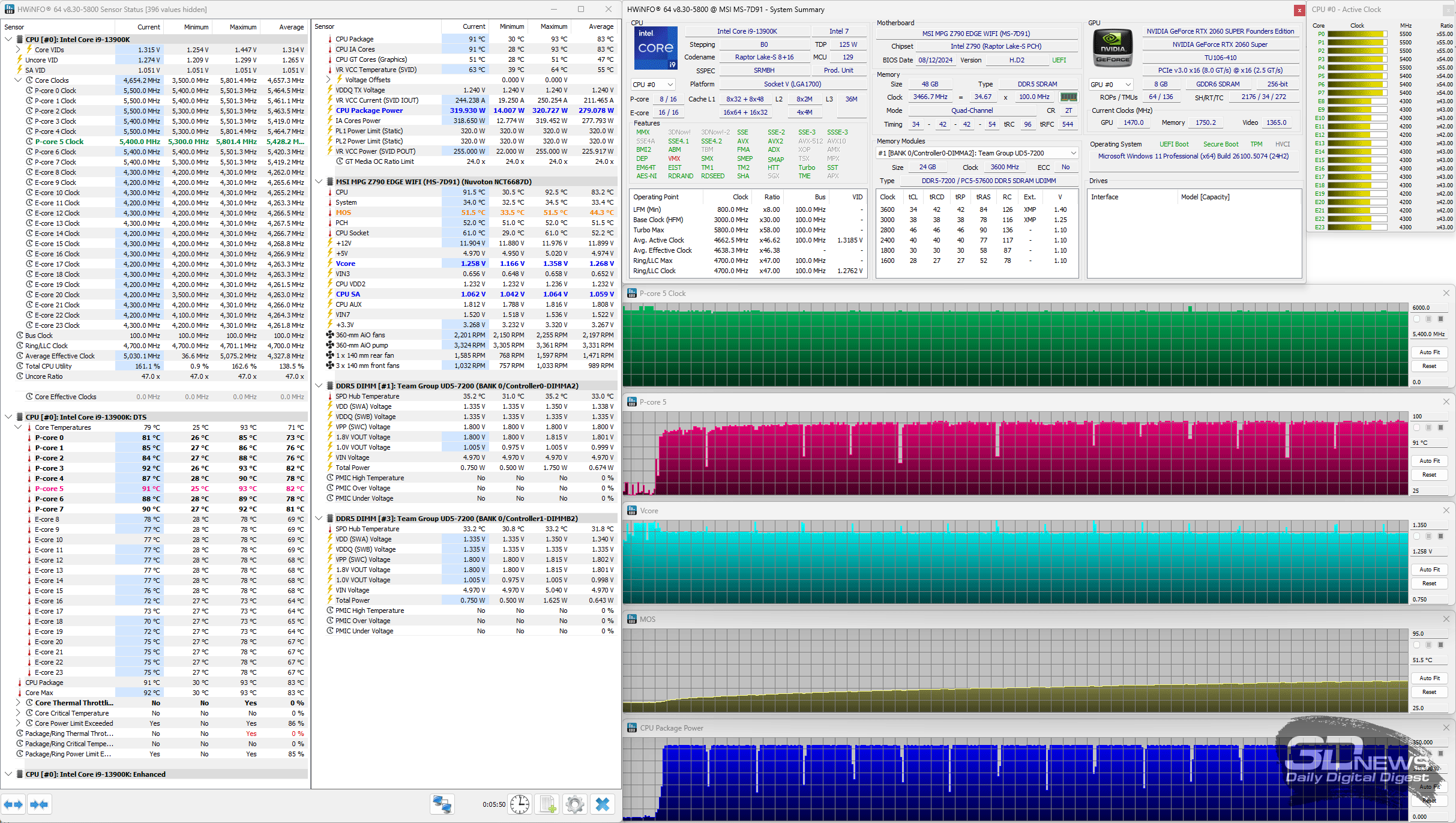

Дополнительно мы протестировали DeepCool LM360 WH при автоматических настройках BIOS материнской платы, используя только ограничение по TDP процессора в 320 и 340 ватт. В данном случае СЖО функционировала строго на максимальных оборотах вентиляторов (2270 об/мин), а результаты приведены ниже в виде двух скриншотов с полными данными мониторинга.

320 ватт

340 ватт

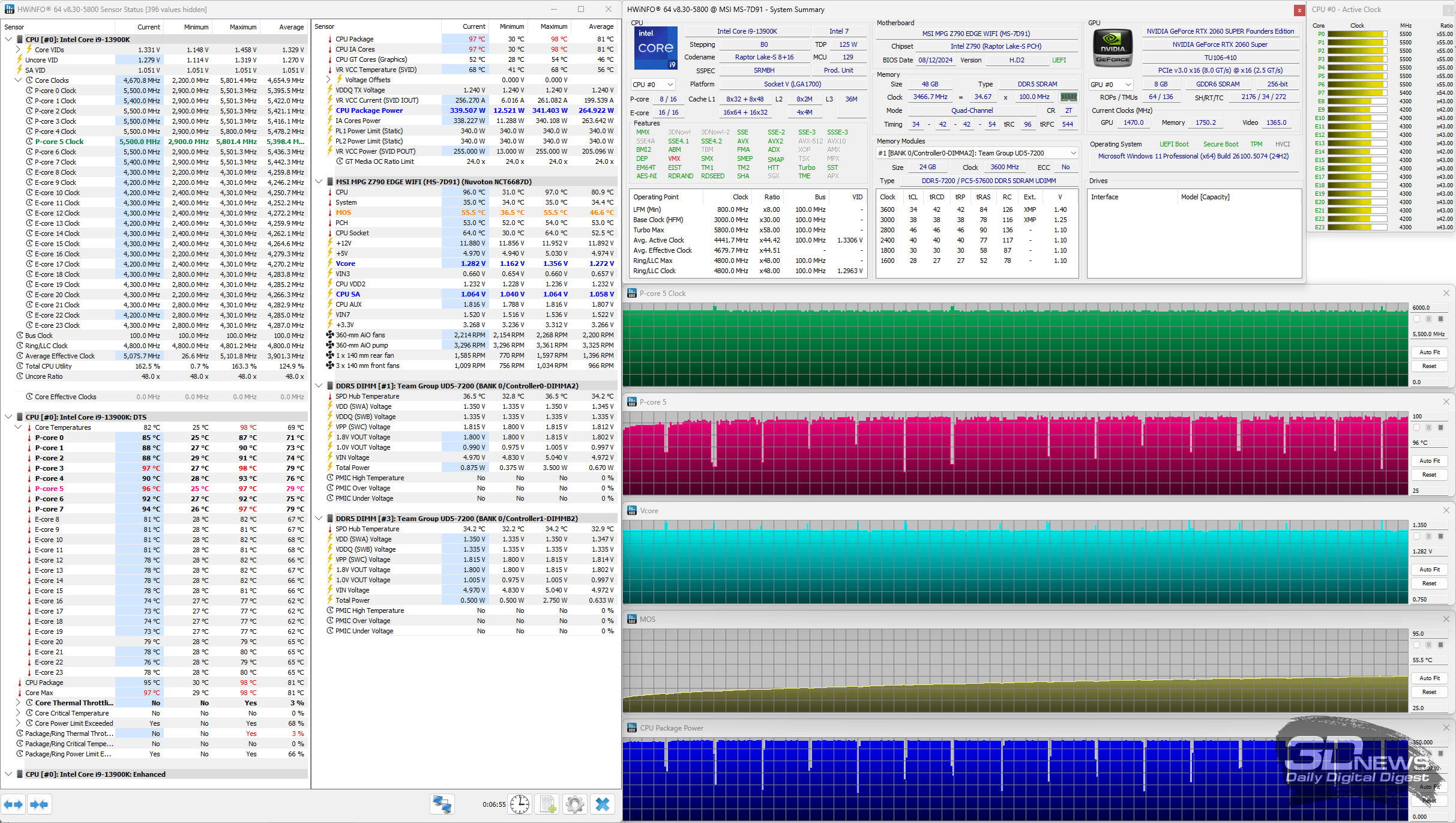

С нагрузкой 320 ватт DeepCool LM360 WH справляется уверенно, не позволяя максимальной температуре процессора превысить отметку 93 градуса Цельсия, а вот при 340 ваттах (пиковые 341,4 Вт) температура достигает 98 градусов Цельсия и на какие-то доли секунды фиксируется троттлинг процессора. На самом деле, это очень серьёзный результат, эффективность LM360 более чем убедительная, и лучшее охлаждение обеспечивают лишь системы жидкостного охлаждения с 420-мм радиаторами, либо кастомные сборки кратно более высокой стоимости.

⇡#Уровень шума

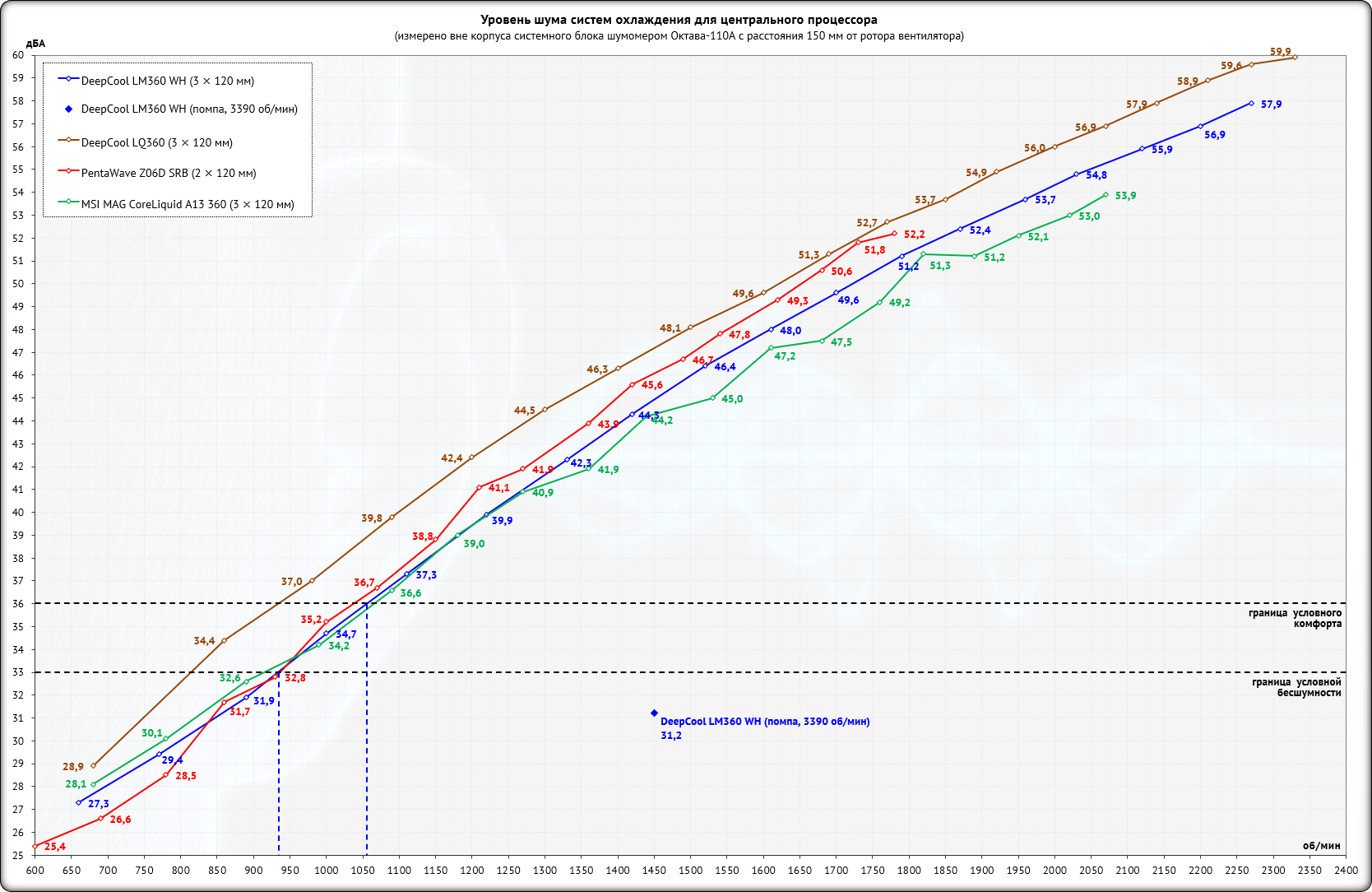

Вентиляторы СЖО DeepCool LM360 WH тише вентиляторов системы LQ360 во всём скоростном диапазоне, и за счёт этого на одинаковых оборотах они имеют преимущество по уровню шума. Характер звука ровный, не раздражающий, при регулировке скорости вибраций или паразитных призвуков не зафиксировано, электродвигатели и подшипники работают бесшумно. Субъективно комфортной троица вентиляторов DeepCool FL12 SE остаётся до скорости 1060 об/мин, а условно тихой её можно назвать до 940 об/мин. Это хоть и не рекордные показатели, но заслуживающие внимания при выборе AiO СЖО.

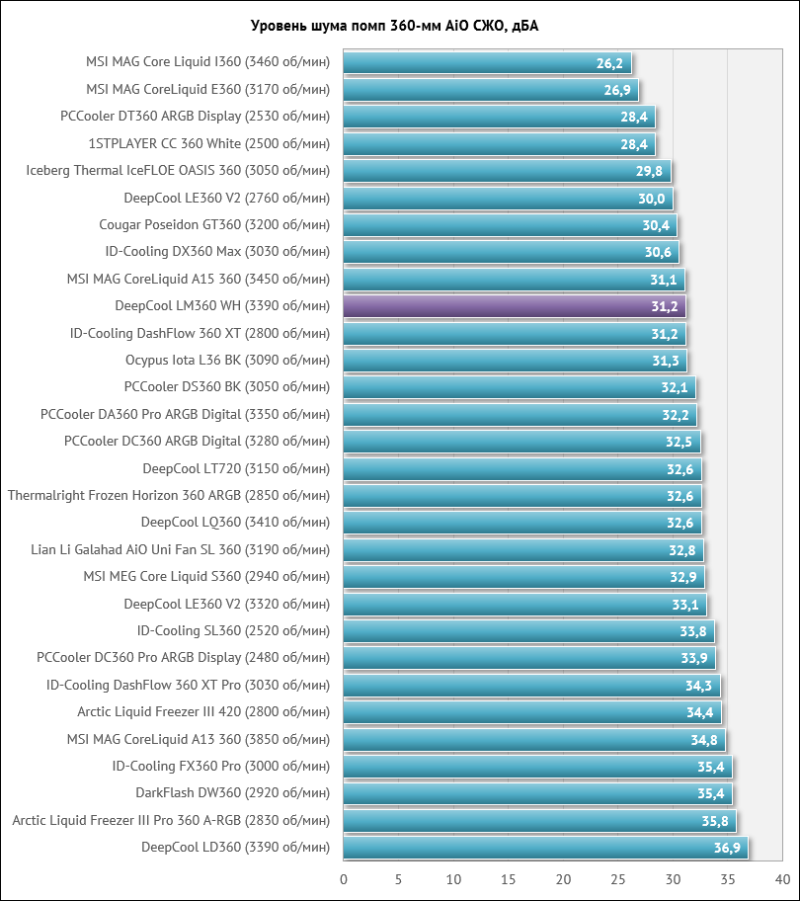

Посмотрим на сравнительную диаграмму с уровнем шума помп.

Помпа в новой DeepCool LM360 также оказалась довольно тихой, пусть и на 1,2 дБА громче, чем у бюджетной LE360 V2, обороты помпы у которой на 630 об/мин ниже. Учитывая, что по нашей методике измерений граница условной бесшумности равна 33 дБА, помпу LM360 с её 31,2 дБА вполне можно отнести к бесшумным. Внутри корпуса системного блока её вообще невозможно услышать, даже если у вас установлены качественные корпусные вентиляторы на скоростях не выше 800 об/мин, а вне корпуса звук двигателя помпы слышен только если почти вплотную поднести ухо к корпусу (на 10-15 см). Отличные показатели, позволяющие отнести помпу этой модели СЖО к числу лучших.

⇡#Выводы

Итак, очередная система жидкостного охлаждения необслуживаемого типа в лице модели DeepCool LM360 WH нами изучена и протестирована. Что можно сказать о ней, подводя итоги статьи?

Ничего кардинально нового мы сегодня не увидели, это по-прежнему простая система, не требующая никакой сборки (только установку) или обслуживания, не считая удаления пыли. Из нового и положительного выделим вентиляторы, которые работают тише, чем на предыдущей модели, но при этом обеспечивают тот же уровень эффективности, что и в версии LQ360. Также отметим более продуманное нанесение термопасты на основание водоблока, позволяющее добиться идеального контакта с процессором при минимальном слое термоинтерфейса. Плюсом к этому DeepCool LM360 WH стоит неожиданно недорого, особенно если сравнивать с другими моделями с похожими экранами мониторинга, а также обеспечивается трёхлетней гарантией.

Отдельно отметим тихую помпу шестого поколения, заявленную в качестве одного из достоинств DeepCool LM360, а к числу недостатков отнесём пластиковую backplate для платформ с процессорами Intel, тогда как другие производители давно используют более прочные усилительные пластины из металла. Ну и, традиционно напомним, что окончательный выбор AiO СЖО за вами, благо сейчас выбор как никогда широк.
