CM Storm Enforcer — красивый игровой корпус

⇣ Содержание

#Внешний вид. Комплектация

Появившийся не так давно лейбл CM Storm объединяет под своим флагом продукцию Cooler Master, ориентированную в первую очередь на любителей компьютерных игр и энтузиастов LAN-party. На рынке представлена целая линейка компьютерных корпусов с логотипом CM Storm. Помимо превосходных характеристик и качества сборки, характерных для всей продукции Cooler Master, корпуса из этой линейки также порадуют пользователей невысокой ценой. В этом обзоре мы поговорим об одном из них — CM Storm Enforcer.

В нашу тестовую лабораторию Enforcer попал в черной глянцевой коробке, красочно иллюстрирующей причастность корпуса к игровой индустрии. Для удобства транспортировки на боковых панелях предусмотрены ручки-вырезы.

В целом по концепции оформления корпус чем-то напоминает уже хорошо знакомый HAF 922 — та же черно-красная цветовая палитра, вентиляционные решетки из мелкой сетки и крупное боковое окно. Однако Enforcer обрел более плавные черты, напоминая скорее воина, облаченного в доспехи, нежели военную технику.

Передняя панель смотрится довольно лаконично, отчасти благодаря дверце, за которой располагается четыре 5,25-дюймовых отсека, один из которых также может быть использован для размещения 3,5-дюймового устройства. Ниже за четырехсекционной вентиляционной решеткой находится 200-мм вентилятор с красной подсветкой.

Панель быстрого доступа вынесена на стык передней и верхней граней, здесь вы найдете четыре порта USB, два из которых поддерживают третью версию интерфейса, аудиоразъёмы, индикаторы системной активности и кнопку включения питания. Во избежание случайных нажатий кнопка перезагрузки расположена за фронтальной дверцей.

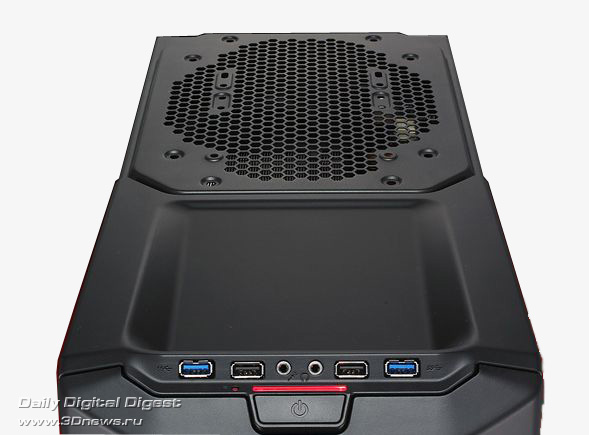

Верхняя панель примечательна лишь вентиляционной решеткой, под которой может поместиться 200-мм турбовентилятор или же две «стодвадцатки».

Левая боковая панель (если смотреть на корпус спереди) не предназначена для установки вентиляторов, прозрачное окно здесь исключительно в декоративных целях

Правая боковина, впрочем, не имеет даже декоративных элементов, ее поверхность абсолютно ровная.

Задняя панель вполне традиционна для корпусов с нижним расположением блока питания. Единственное, что смотрится не так обычно, это дополнительный слот расширения. Он может пригодиться тем, у кого заняты все основные слоты расширения, а нужно вывести, скажем, пару портов USB на заднюю панель.

Поскольку корпус позволяет устанавливать блок питания вентилятором вниз, в задней части нижней панели расположилась вентиляционная решетка, а пластиковые ножки высотой около 1,5 см обеспечивают вентилятору вполне комфортные условия для работы.

Все, что необходимо для сборки системы, поставляется в комплекте:

  • Руководство пользователя;
  • Салазки для монтажа 3,5-дюймовых дисков;
  • Комплект крепежа;
  • Переходник для крепления 2,5-дюймового диска или SSD;
  • Системный динамик;
  • Одноразовые стяжки для кабелей;
  • Приспособление для защиты периферийных устройств от кражи.

Внутреннее строение. Сборка системы

Внутри корпуса довольно просторно: вместе с материнской платой формата micro ATX или ATX можно разместить до четырех 5,25-дюймовых устройств, одно из которых может быть заменено 3,5-дюймовым с выводом на переднюю панель, например устройством для карт памяти. Также в Enforcer найдется место для шести жестких дисков стандартного размера. Помимо этого, можно установить и SSD–накопитель, для которого предусмотрена отдельная съемная корзина небольших размеров.

Системная плата крепится на стандартные латунные стойки винтами из комплекта. Проблем здесь возникнуть не должно.

Вырез в поддоне материнской платы позволит без труда заменить систему охлаждения процессора без снятия системной платы.

Высота радиатора процессора не слишком критична для Enforcer: после установки стендового Titan Fenrir остался запас около трех сантиметров.

Модуль питания ставится довольно легко, стандартному Glacial Power места хватило с избытком. При использовании более габаритного блока питания можно демонтировать корзину для 2,5-дюймовых накопителей. Кабели питания без труда прокладываются за поддоном материнской платы благодаря многочисленным вырезам.

На первый взгляд, места под видеокарту не так уж много — 27 сантиметров. Этого оказалось достаточно для используемого нами при тестировании ускорителя AMD Radeon HD 6970, но расстояние от торца карты до корзины жестких дисков едва превышает 10 миллиметров. Однако при использовании более габаритной видеокарты можно снять часть корзины для жестких дисков, в этом случае под карты расширения высвободится около 39 сантиметров, чего с лихвой хватит для любого видеоускорителя.

Для установки накопителей информации используются салазки из комплекта. Все довольно просто и удобно — крепим на диск пару салазок и вставляем его по направляющим в корзину.

Теперь пришло время поговорить о системе охлаждения. По умолчанию она представлена двумя вентиляторами.

На передней панели установлен 200-мм вентилятор с красной подсветкой, работающий на вдув, скорость его вращения при питании 12 вольт составляет 1000 оборотов в минуту.

Другой вентилятор располагается на задней панели, это самая обычная «стодвадцатка», работающая на выдув.

#Тестирование. Выводы

Теперь проверим эту систему охлаждения в работе.

Конфигурация тестового стенда
Материнская плата Asus M4A79 Deluxe
Процессор AMD Phenom II X4 940 @ 3,0 ГГц
Оперативная память 2x1048 Мбайт, Corsair Dominator
Жесткий диск 1 Тбайт,Seagate Barracuda 7200.10
Видеокарта ATI Radeon HD6970
Система охлаждения CPU Titan FENRIR
Блок питания Glacial Power GP-AX950AA

Для контроля температур использовалась утилита Everest Ultimate Edition (CPU, GPU, MB, HDD).

Режимы тестирования:

  • Офисный — в этом режиме запускались простые программы, такие как блокнот, браузер, музыкальные проигрыватели, пасьянс «Косынка», Microsoft Word и Excel, и затем снимались значения температур;
  • Мультимедиа — для этого режима мы использовали следующие тестовые пакеты:
  1. FarCry 2 DirectX 10 Benchmark (1920x1080, 4xAA/16xAF), 10 циклов;
  2. WinRAR 3.90 Int. Benchmark. Продолжительность теста около 30 минут.

По результатам тестирования в этих пакетах выбирались наибольшие полученные значения температур.

  • Максимальная нагрузка на CPU создавалась с помощью утилиты OCCT 3.0.1 в режиме LinPack, тест длился 1 час;
  • Максимальную нагрузку на GPU обеспечивала утилита FurMark (режим Extreme Stability Test, 1920x1080, 8xAA 16xAF), тестирование прекращалось после установления максимальной постоянной температуры GPU.

Корпус тестировался в двух режимах:

  • Процессор охлаждается активно;
  • Процессор охлаждается пассивно.

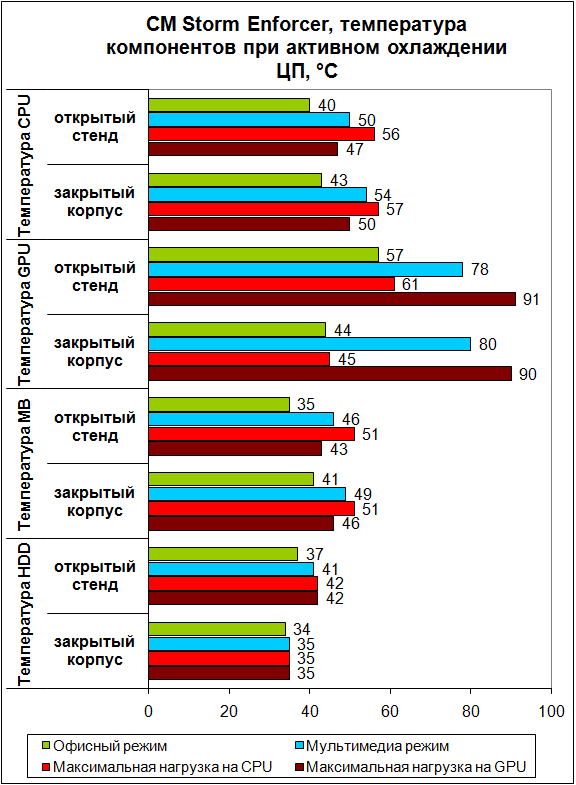

В режиме активного охлаждения радиатора процессора картина весьма неоднозначная. С одной стороны, видеокарте и жесткому диску в корпусе куда комфортнее, чем на открытом стенде, с другой — процессору и материнской плате Enforcer создал менее благоприятные условия. Стоит сказать, что хоть разница не столь велика, но заметна — в некоторых режимах системная плата оказалась горячее на 5 градусов относительно аналогичного показателя при работе вне корпуса, а процессор — всего на 3-4 в зависимости от режима работы. Посмотрим, что же изменится в режиме пассивного охлаждения.

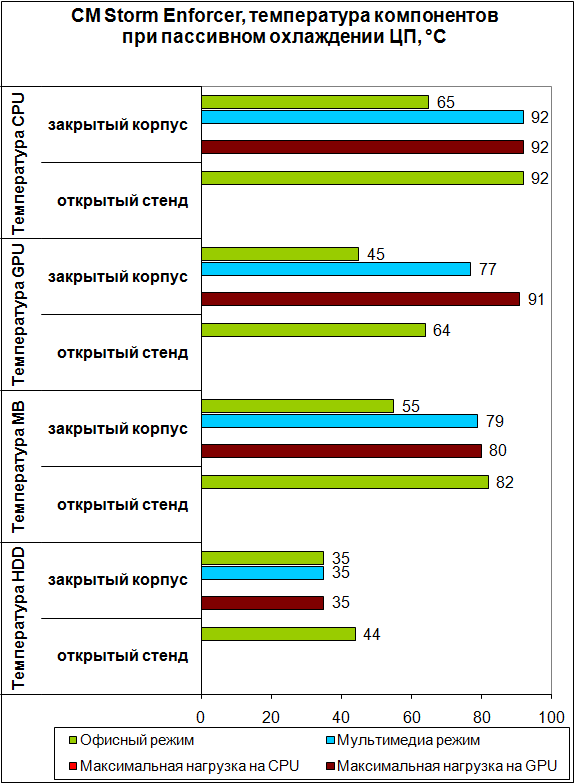

Конечно, система сохранила свою работоспособность, однако от режима максимальной нагрузки на ЦП пришлось отказаться — слишком уж велики температуры даже в менее экстремальных условиях. При пассивном охлаждении процессора недостаточный отток горячего воздуха становится более заметным, дополнительный вытяжной вентилятор на верхней панели был бы не лишним. Однако видеокарта и жесткий диск, обдуваемые фронтальным вентилятором, чувствуют себя вполне комфортно, разница в температурах по сравнению с режимом активного охлаждения невелика.

#Выводы

Безусловно, современный игровой корпус, внутреннее пространство которого может быть перепланировано в зависимости от потребностей пользователя, а агрессивный дизайн позволит достойно выглядеть на LAN-party, по цене в 90 евро станет поистине привлекательным выбором для сборки игровой системы. Конечно, не обошлось и без недостатков, среди которых невысокая эффективность штатной системы охлаждения. Однако это не омрачает общего приятного впечатления, создаваемого корпусом.
