Обзор материнской платы ASUS X99-Deluxe: для разгона Core i7-5960X — идеальна

Основные преимущества Haswell-E заключаются в наличии во флагманской модели 8 процессорных ядер и возможности выполнять до 16 потоков одновременно, в поддержке 40 линий PCI Express 3.0, которые позволяют формировать развитые мульти-GPU-конфигурации, и в поддержке четырёхканальной DDR4 SDRAM, которая открывает путь к увеличению пропускной способности и ёмкости подсистемы памяти.

Как мы уже говорили в первоначальном обзоре Core i7-5960X Extreme Edition и Core i7-5930K, эти процессоры вместе с новой памятью представляют собой лишь часть новой интеловской платформы для энтузиастов. Другая её часть — это новый набор системной логики Intel X99, который сменяет на своём посту концентратор Intel X79, применявшийся в старшей десктопной платформе со времён Sandy Bridge-E. Свежий чипсет осовременивает возможности ввода-вывода, добавляя в платформу LGA2011-v3 врождённую поддержку USB 3.0, совместимость с носителями информации будущего поколения и исчерпывающее количество портов SATA 3.0. Благодаря всем этим нововведениям мы теперь можем сказать, что флагманские процессоры для настольных компьютеров наконец получили такой чип-компаньон, которого они заслуживают. Intel X99 по своим возможностям превосходит не только X79, но и недавно представленный Intel Z97, то есть в мире чипсетов он является таким же флагманом, как и Haswell-E в мире процессоров.

В связи с появлением нового набора логики производители плат подготовили специальные линейки продукции, предназначенные для Haswell-E. Начать знакомство со свежими материнками мы бы хотели с продукции лидера — компании ASUS.

Первой в нашу лабораторию поступила материнская плата ASUS X99-Deluxe. Как подсказывает её название, такая плата — предложение премиального класса. Её рекомендованная цена составляет 400 долларов. Забавно, но на данный момент это — самая дешёвая материнская плата ASUS для LGA2011-v3-процессоров, ведь вместе с ней на прилавках магазинов имеется 500-долларовая Rampage V Extreme и X99-E WS, оценённая производителем в $520. Если же вам хочется чего-то попроще, то придётся подождать (от трёх до восьми недель), когда ASUS начнёт продажи своих «облегчённых» плат на базе Intel X99 — X99-A и X99-PRO.

Впрочем, вернёмся к основной героине нашего обзора, в котором мы попытаемся разобраться, в чём же прелесть ASUS X99-Deluxe и почему она стоит таких денег. Попутно же, пользуясь предоставленными этой платой оверклокерскими возможностями, мы попробуем выжать из Core i7-5960X Extreme Edition максимальную производительность.

⇡#Спецификации материнской платы ASUS X99-Deluxe

⇡#Упаковка и комплектация

Плата поставляется в типичной для всех последних продуктов ASUS, не относящихся к сериям ROG или TUF, коробке. Размеры этой упаковки — вполне умеренные, она не особо выделяется габаритами среди типичных коробок для материнских плат и хорошо вмещается в любые сумки и рюкзаки стандартного размера. На лицевой поверхности размещена фотография платы и её название, с обратной стороны приводятся краткие спецификации и сведения об эксклюзивной технологии OC Socket. Здесь же можно прочитать о приятных дополнениях к плате, входящих в комплект поставки: концентраторе вентиляторов, карте Hyper M.2 X4 и о новой трёхполосной Wi-Fi-антенне, способной обеспечить скорость передачи до 1300 Мбит/с в режиме 802.11ac.

Лицевая крышка у коробки двойная. Её верхняя часть распахивается, открывая пользователю сведения о фирменных оптимизациях и дизайнерских находках, а также большое прозрачное окно, через которое видно лежащую внутри плату. Если вчитаться в имеющуюся здесь информацию, то можно получить общее представление о фирменной асусовской пятисторонней оптимизации, которая включает использование двойного интеллектуального процессора DIP, технологий DIGI+/EPU и TPU, а также о новых подходах к охлаждению, реализованных через приложения Fan Xpert и Turbo App.

Внутри коробки обнаруживается достаточно щедрый комплект, который, помимо собственно платы, включает следующее:

• Брошюру про специальные возможности платы, руководство пользователя и диск с драйверами;
• Наклейку с эмблемой OC Adrenaline;
• Карту-переходник Hyper M.2 X4 с PCI Express x4 на слот M.2;
• Концентратор вентиляторов Fan Extension Hub и необходимый для него кабель;
• Дополнительный термодатчик;
• Набор кабелей SATA III;
• 3×3 Wi-Fi-антенну;
• Устройство крепления M.2-накопителей в вертикальном слоте;
• Гибкий SLI-мостик для трёх видеокарт коричневого (!) цвета;
• Заглушку для задней стенки корпуса (IO shield);
• Набор коммутационных разъёмов Q-connector для разъёма USB 2.0 и кнопок-светодиодов корпуса.

⇡#Дизайн и возможности

Начать, пожалуй, следует с того, что для обычных плат серии X99 компания ASUS предложила черно-белую цветовую гамму. Смена оформления с выходом каждой новой платформы — давняя традиция. Каких только плат мы не видели, но в последнее время усилия дизайнеров направлены в сторону придания продукции внешней строгости. Долой пестроту и аляповатость — монохромная X99-Deluxe выглядит серьёзно и стильно. Текстолит и основная масса разъёмов и слотов сделаны чёрными, те слоты, которые производитель хотел по каким-то причинам выделить, окрашены в тёмно-серый. Белый же цвет присутствует в декоративных элементах: в накладках на радиаторах и в пластиковом кожухе, который закрывает всю дальнюю кромку платы. Причём этот кожух, практический смысл которого заключается в экранировании пары квадратных сантиметров поверхности платы в области аналоговой части звукового тракта, держится на нескольких саморезах и легко снимается, убирая из обличия платы последние легкомысленные нотки.

Подобно многим другим материнским платам для LGA2011-v3, ASUS X99-Deluxe поддерживает память DDR4 — на ней предусмотрено восемь слотов для установки четырёхканальной DDR4 SDRAM. Плата совместима исключительно с 288-контактными модулями DDR4 — старая DDR3 обладает 240 контактами и, естественно, не поддерживается. В спецификации говорится о том, что максимальный объём памяти, который может принять X99-Deluxe, — 64 Гбайт, однако на самом деле, когда на рынке появятся 16-гигабайтные модули DDR4, она, после необходимой валидации, сможет работать и с вдвое большим объёмом.

Между группами слотов памяти находится новое процессорное гнездо — LGA2011-v3. Оно предназначено исключительно для новых CPU поколения Haswell-E, и старые LGA2011-процессоры установить в него физически невозможно из-за другого расположения механических ключей в разъёме. Так что на данный момент существует только три процессора, которые могут работать в ASUS X99-Deluxe: Core i7-5960X, i7-5930K и i7-5820K. Впрочем, всё это и так очевидно.

А вот что практически невероятно, так это то, что процессорный разъём LGA2011-v3, используемый ASUS, отличается от разъёмов, которые применяются в платах других производителей для тех же процессоров Haswell-E. Разъём, установленный на X99-Deluxe, уникален тем, что обладает не 2011 контактами, а на несколько десятков большим их количеством. И самое интересное, что все эти дополнительные контакты действительно используются. Дело в том, что процессоры Haswell-E изначально имеют большее число контактных площадок, чем их предусмотрено в разъёме стандартного дизайна, и часть площадок должна оставаться неподключённой. Предполагается, что такие площадки предназначаются исключительно для целей тестирования процессоров при их производстве. Однако инженеры ASUS обнаружили, что некоторые недокументированные процессорные выводы просто заведены на линии питания, чем они и решили воспользоваться. Практические испытания подтвердили, что подача на процессор питания по большему числу проводников не только увеличивает максимально допустимую электрическую мощность, но и улучшает «чистоту» и постоянство напряжений при высокой нагрузке на процессор. В результате было решено внедрить технологию в серийных продуктах.

Усовершенствованный процессорный разъём с дополнительными контактами на платах ASUS получил своё собственное название OC Socket. Благодаря этому нововведению материнская плата X99-Deluxe обещает открыть новые горизонты для разгона, в первую очередь экстремального. Она способна обеспечить стабильную работу CPU при чрезвычайно высоких значениях напряжения на процессоре, лучше разгоняет память и без проблем работает с частотой базового тактового генератора 166 МГц. Кроме того, аппаратный мониторинг на X99-Deluxe позволяет отслеживать исчерпывающий набор процессорных напряжений, включая V_Core, V_CSSA и напряжение на кеш-памяти, — эти функции реализованы тоже через дополнительные процессорные выводы.

Конвертер питания процессора собран на рассматриваемой плате по восьмифазной схеме. Хотя такое количество фаз кажется сравнительно небольшим, на самом деле благодаря цифровой схеме и применению качественных компонентов никаких проблем с обеспечением бесперебойного питания процессоров Haswell-E, которые при экстремальном разгоне могут требовать мощность порядка 1 кВт, у X99-Deluxe нет. В стабилизаторе применяются фирменные дроссели BlackWing Chokes и японские конденсаторы с увеличенным ресурсом. В результате каждая фаза может выдавать ток до 60 А.

Нельзя не отметить и высокую эффективность этой схемы — греется в работе она крайне незначительно. Максимальная температура конвертера питания, зафиксированная нами в процессе оверклокерских экспериментов с платой, составила лишь 55 градусов. Немалая заслуга в столь благоприятном тепловом режиме принадлежит и продуманной системе охлаждения, которая собрана из двух радиаторов, соединенных тепловой трубкой. Все греющиеся элементы, а это — силовые сборки PowIRstage IR3550M, находятся под радиатором, установленным выше процессорного сокета.

Второй же радиатор, частично вписанный в заднюю панель платы, — вспомогательный, под ним на самом деле ничего нет. Для установки радиаторов используется прочное винтовое крепление, причём с обратной стороны платы такая конструкция дополняется металлической пластиной.

Кстати, подобная же система охлаждения используется и для чипсета. Несмотря на то, что микросхема Intel X99 имеет типичное тепловыделение всего лишь на уровне 6,5 Вт, она также охлаждается парой радиаторов, соединённых тепловой трубкой. Дополнительным здесь является небольшой радиатор ниже процессорного разъёма — под ним нет никаких греющихся компонентов, да и вообще к плате он не примыкает, а «висит» над ней на небольшой высоте.

Таким образом, процессорный разъём LGA2011-v3 на ASUS X99-Deluxe оказывается окружён со всех сторон крупными элементами. Однако с установкой даже массивных кулеров проблем быть не должно: радиаторы, расположенные вблизи сокета, невысокие. По крайней мере наша двухсекционная башня Noctua NH-D15 разместилась на плате просто идеально. Процессорное гнездо отодвинуто от первого слота PCI Express x16 на вполне достаточное расстояние, а до верхней кромки платы и вовсе остается очень хороший запас. Какие-то несовместимости механического характера возможны разве что с модулями памяти с высокими радиаторами, но, похоже, с переходом на энергоэффективную DDR4 индустрия постепенно отказывается от использования на памяти массивных теплорассеивающих пластин.

Количество слотов PCI Express x16 3.0 на ASUS X99-Deluxe — пять. Все они подключены к процессорному контроллеру и могут делить 40 линий. Два слота — первый и третий — могут работать в режимах x8 или x16, второй, четвёртый и пятый слоты — исключительно x8. Взаимное расположение этих слотов таково, что в них можно установить до трёх видеокарт с двухслотовой системой охлаждения, посредством которых можно собрать мульти-GPU-конфигурацию со впечатляющей мощностью, работающую в SLI или Crossfire по формуле x16/x16/x8. В целом же плата допускает различные формулы работы слотов PCI Express: x16, x16/x16, x16/x16/x8, x8/x8/x16/x8 и x8/x8/x8/x8/x8.

В случае же использования процессора Core i7-5820K с 28 линиями PCI Express 3.0 конфигурации из трёх видеокарт тоже возможны, но формула их работы будет x8/x8/x8. Да и полноценной двухпроцессорной графической системы не получится, так как будет выбрана формула x16/x8. Для того чтобы облегчить правильную установку нескольких видеокарт, на плате имеется специальный переключатель SLI/CFX. Он включает подсветку рекомендуемых слотов PCI Express для конфигурации из двух или трёх видеокарт.

Так как на ASUS X99-Deluxe нет никаких дополнительных разветвителей/концентраторов PCI Express, шестой слот PCI Express x4 с открытым ключом работает через чипсет и соответствует стандарту 2.0.

В том случае, когда среди 40 или 28 процессорных линий PCI Express остается незадействованный в графической подсистеме резерв, четыре линии может забрать на себя имеющийся на плате слот M.2. Следует заметить, что подобные слоты M.2, к которым были бы подведены от CPU четыре скоростные линии PCI Express 3.0, — достаточно редкое на сегодняшний день явление. Что, собственно, неудивительно, так как накопителей, рассчитанных на такой интерфейс, пока нет. ASUS реализовала задел на будущее: их слот предусматривает самый быстрый из всех вариантов M.2, заложенный в спецификации. Однако следует иметь в виду, что такой разъём M.2 не поддерживает подавляющее большинство современных накопителей с интерфейсом SATA.

Любопытно и расположение этого слота. Находится он около разъёмов DIMM и для экономии места на плате предполагает установку накопителей перпендикулярно её плоскости. Жёсткую фиксацию накопителей при этом предполагается обеспечивать креплением к специально монтируемой на плату металлической пластине (она входит в комплект поставки). Конечно, выглядит всё это довольно нелепо, но зато при такой ориентации в M.2 можно установить SSD любой длины, при этом для них обеспечивается более благоприятный температурный режим, чем если бы они были прижаты к материнке между видеокартами.

Возможности по подключению накопителей по традиционному SATA-интерфейсу реализованы через набор системной логики X99 и дополнительный контроллер ASMedia ASM106SE. Чипсетных портов всего десять, за их работу отвечают два интегрированных контроллера. По этой причине RAID-конфигурации на ASUS X99-Deluxe можно собирать лишь с использованием первых шести SATA-портов, остальные же порты годятся только для одиночных дисков. Пара из чипсетных портов собрана в виде коннектора SATA Express, совместная работа которого с двумя необходимыми линиями PCI Express 2.0 решается через интеловскую технологию Flex I/O, позволяющую переключать функциональность высокоскоростных портов. Второй имеющийся на плате порт SATA Express работает через контроллер ASMedia, тем не менее к нему тоже можно подключить два обычных диска SATA 6 Гбит/с.

Ещё три микросхемы разработки ASMedia используется на ASUS X99-Deluxe для увеличения числа портов USB 3.0. Интеловский набор логики поддерживает только шесть высокоскоростных портов USB, причём на рассматриваемой плате напрямую разведены лишь четыре из них. Все они представлены в виде пары игольчатых коннекторов. Оставшиеся два посредством двух концентраторов превращены в восемь портов USB 3.0, выведенных на заднюю панель платы. По соседству с ними располагается ещё два «полноценных» порта USB 3.0, подключённых к дополнительному контроллеру ASMedia, и два наследственных чипсетных порта USB 2.0.

Немалое внимание инженеры ASUS уделили и сетевым свойствам X99-Deluxe. Поддержку проводной сети обеспечивают два гигабитных контроллера Intel с широкими возможностями. Например, сетевые интерфейсы могут быть объединены для увеличения пропускной способности. Плюс с платой предлагается программное обеспечение Turbo LAN, управляющее приоритизацией трафика. Есть на ASUS X99-Deluxe и беспроводная сеть. Она работает через дочернюю mini-PCI-плату на базе контроллера Broadcom BCM4360. Поддерживаются два диапазона 2,4/5 ГГц и стандарты 802.11a/b/g/n/ac. Wi-Fi-контроллер укомплектован тройной антенной 3R3T, за счёт чего он может обеспечивать скорость передачи данных до 1,3 Гбит/с.

Современные тенденции таковы, что производители материнских плат серьёзно взялись за улучшение интегрированного звука. ASUS X99-Deluxe — не исключение. Она получила высококачественный восьмиканальный кодек ALC1150 и улучшенный звуковой тракт, в котором применяются специальные аудиоконденсаторы Nichicon, дополнительный усилитель, общее экранирование и изолированные трассы для различных аналоговых сигналов. Дополняет всё это набор DTS-технологий: DTS Ultra PC II, которая позволяет получить пространственное звучание на обычных колонках или наушниках, и DTS Connect для кодирования компьютерного звука и его вывода через S/P-DIF-выход. Что же касается аналоговых выходов, то они обеспечивают вполне приличное качество звучания без искажений и фоновых шумов даже при высокой нагрузке на систему. Кроме того, в аналоговой схеме появилась специальная обвязка, ликвидирующая неприятный щелчок при включении и выключении компьютера.

Безусловно, инженеры ASUS не могли обойтись и без того, чтобы щедро добавить на плату всякие приятные мелочи, облегчающие сборку системы. Среди них есть достаточно привычные вещи вроде POST-контроллера и аппаратных кнопок включения, перезагрузки и сброса настроек, а есть и уникальные, например, тот же переключатель SLI/CFX или уже знакомый по предыдущим продуктам переключатель EZ_XPM. Удобные панельки Q-Connect упрощают подсоединение к плате различных мелких проводов, а заглушка для задней панели корпуса с мягкой электростатической подкладкой избавит от трудностей при установке платы в корпус. Кроме того, отметим наличие на плате игольчатых контактов для кнопки DirectKey, заметно облегчающей попадание в оболочку UEFI BIOS.

Несмотря на всё богатство возможностей ASUS X99-Deluxe, эта плата имеет стандартный ATX-размер. А значит, она легко поместится в любом корпусе. Более того, компоновка платы отличается продуманностью и удобством. Все коннекторы разнесены по краям, SATA-порты развёрнуты параллельно плоскости платы, и даже оба силовых разъёма, 24-контактный и 8-контактный, расположены так, что особых проблем с подведением и прокладкой к ним кабелей от блока питания в корпусе быть не должно.

В заключение пару слов стоит сказать о тех полезных дополнениях, которые входят в комплект поставки. Во-первых, среди всего прочего с ASUS X99-Deluxe поставляется плата Hyper M.2, являющаяся переходником с PCI Express x4 на M.2. Она может устанавливаться в любой свободный разъём PCI Express и добавлять плате еще один M.2-интерфейс.

Второе примечательное дополнение более уникально, это небольшая плата-концентратор дополнительных вентиляторов Fan Extension Hub. Она позволяет подключить к плате ещё три вентилятора, увеличив их общее число с шести (из которых два — процессорные) до девяти. Кроме этого, здесь же предлагается три разъёма для температурных датчиков. Немаловажно, что информацию со всех подключенных к Fan Extension Hub вентиляторов и датчиков пользователь получает через стандартные средства — UEFI BIOS и фирменное программное обеспечение.

⇡#BIOS и программное обеспечение

На самом деле писать в этом разделе особенно нечего. Дело в том, что после кардинальной переделки интерфейса UEFI BIOS и комплектного программного обеспечения, приуроченной к выходу интеловского набора логики Intel Z97, ничего особенно не менялось. Иными словами, вы можете обратиться к любому нашему обзору какой-нибудь новой асусовской платы для LGA1150 и получить полное, во всех подробностях, впечатление о том, чего можно ждать от программной составляющей в ASUS X99-Deluxe.

При входе в UEFI BIOS нас встречает переделанный EZ Mode. ASUS продолжает использовать в своей оболочке разрешение 1024x768, поэтому много настроек тут не поместилось. На стартовом экране есть лишь основная системная информация, данные мониторинга, доступ к системе конфигурирования вентиляторов, возможности для включения профилей XMP и технологии Rapid Storage Technology, а также меню для задания порядка опроса носителей информации при загрузке. Также пользователю разрешается выбрать один из предустановленных производителем профилей настроек параметров процессора.

Для неискушённых пользователей ASUS предлагает простую технологию разгона — EZ Tuning Wizard. При её запуске нужно ответить на несколько простых вопросов относительно сценария использования компьютера и типа системы охлаждения, после чего BIOS самостоятельно выставит какие-то настройки. Однако всё это работает из рук вон плохо: либо разгон оказывается, мягко говоря, смешным, либо система отказывается грузиться из-за неправильного задания каких-то параметров.

Иными словами, делать в EZ Mode особенно нечего, и любой сколько-нибудь знакомый с компьютерной техникой пользователь захочет переключиться в расширенный режим с полным доступом ко всем настройкам системы.

Основной раздел в UEFI BIOS традиционно называется Ai Tweaker. Здесь сосредоточены все основные параметры, касающиеся частот процессора и памяти, а также их напряжений питания. В отдельные подменю вынесены настройки задержек памяти, конвертера питания на материнской плате и встроенного в процессор преобразователя питания. Интерфейс вполне логичен и удобен. В современных оболочках UEFI BIOS компании ASUS есть три характерных свойства, которые существенно улучшают эргономику, и все они присутствуют на рассматриваемой плате. Во-первых, часто используемые опции можно перенести на отдельную страницу My Favorites. Во-вторых, все внесённые в процессе работы с настройками изменения запоминаются в логе. И в-третьих, рядом с полями для выбора напряжений и таймингов показываются текущие значения этих параметров, которые к тому же интерактивно обновляются.

К сожалению, предлагаемые платой настройки по умолчанию, как уже издавна повелось, не являются наилучшими для процессора. Плата почему-то оставляет частично выключенными процессорные энергосберегающие технологии и при этом устанавливает неоптимальные, никак не связанные с профилями XMP настройки для памяти, которые на самом деле берутся из SPD. Кроме того, по умолчанию работа технологии Turbo Boost сконфигурирована таким образом, что частота процессора при высокой нагрузке «просаживается» ниже номинальной из-за слишком жёстко заданных пределов по энергопотреблению. Поэтому даже в том случае, если вы вообще не планируете разгонять процессор, мы всё равно рекомендуем зайти в BIOS и выполнить три действия:

• Cкорректировать частоту и тайминги памяти в соответствии со спецификациями установленных модулей. Это нужно делать вручную, а не установкой опции Ai Overclock Tuner в XMP, так как автоматическое конфигурирование чревато нежелательным изменением платой настроек частоты процессора. Записанные в XMP-профили значения таймингов всегда можно посмотреть на информационной странице Tool/ASUS SPD Information и перенести их оттуда.
• На странице Ai Tweaker перевести опцию Ai Overclock Tuner из положения Auto в Manual, а затем установить параметр ASUS MultiCore Enhancement в положение Disabled. Эти два действия воспрепятствуют как «просадкам», так и завышениям частоты процессора при высокой нагрузке.

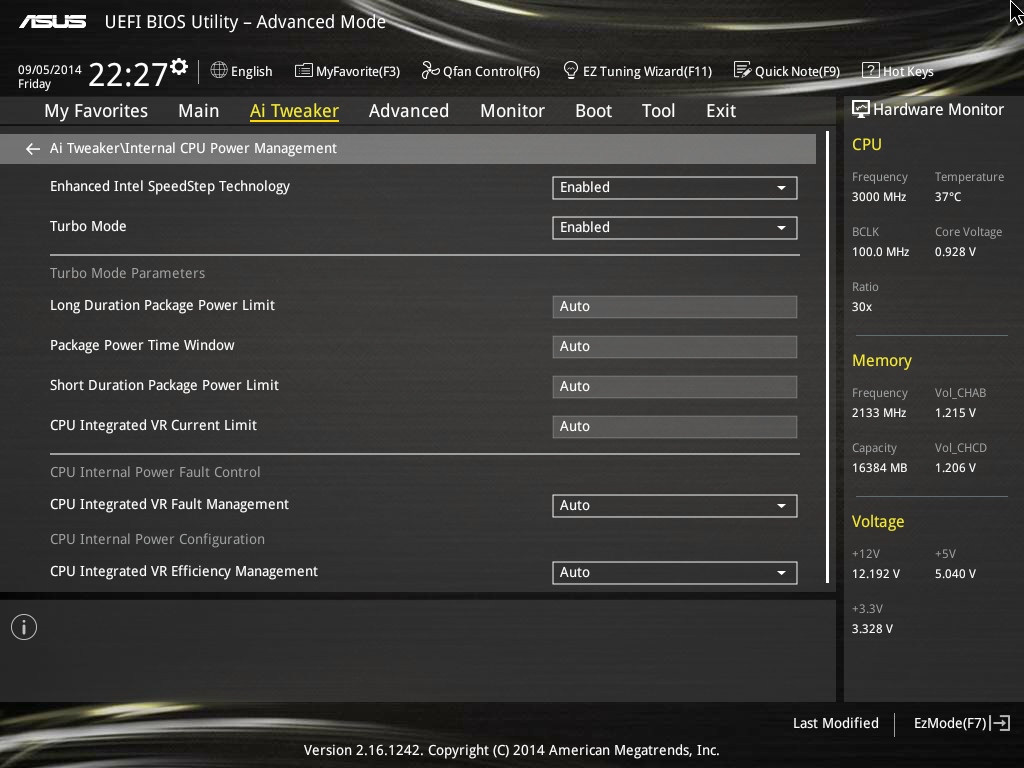

• На странице Advanced/CPU Configuration/CPU Power Management Configuration включить все опции в группе CPU C-States. Это понизит энергопотребление системы в состоянии простоя за счёт перевода процессора в энергосберегающие состояния.

Если же разгон процессора планируется, то вас наверняка заинтересуют все предоставляемые платой возможности. В следующей галерее мы собрали скриншоты с основных страниц UEFI BIOS материнской платы ASUS X99-Deluxe.


Смотреть все изображения (23)























Смотреть все
изображения (23)

Попутно с совершенствованием интерфейса UEFI BIOS инженеры ASUS уделяют большое внимание лёгкости конфигурирования параметров компьютера из среды операционной системы. Для этого предназначается набор функций Dual Intelligent Processor 5, реализованный в специальном приложении, которое работает под Windows. Оно по-своему уникально и не имеет аналогов у плат других производителей. Фактически посредством Dual Intelligent Processor 5 ASUS X99-Deluxe позволяет изменять все основные настройки UEFI BIOS, не заходя в него, с использованием красивого графического интерфейса и многочисленных автоматических программных помощников.

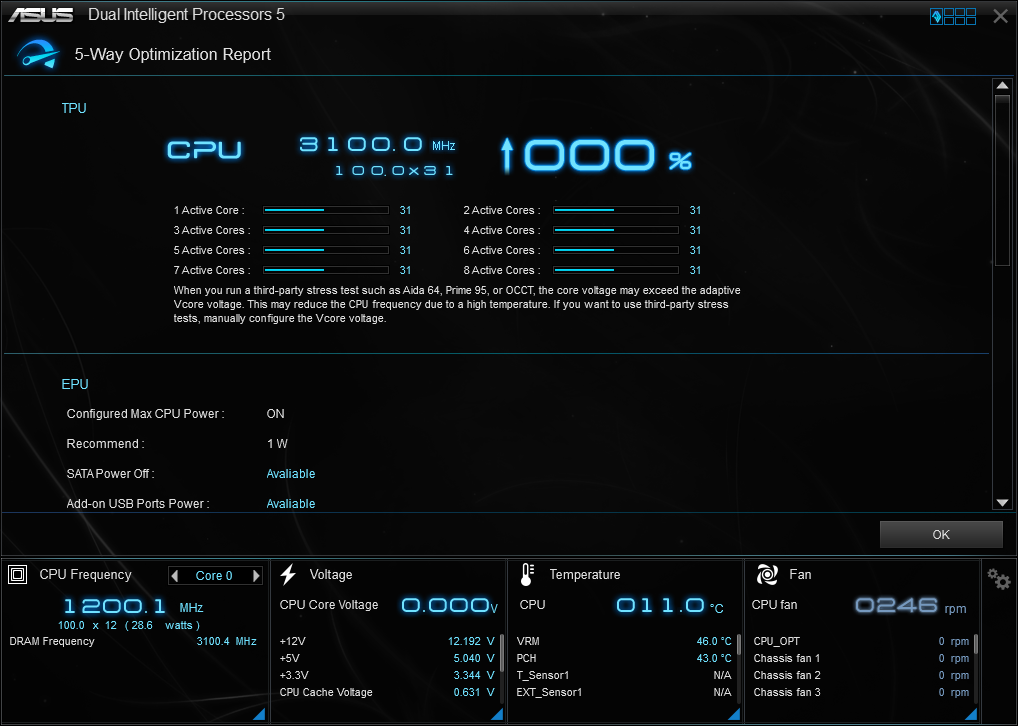

Стартовая страница программного комплекса Dual Intelligent Processor 5 содержит сводку о текущем состоянии технологий управления быстродействием, о скорости работы вентиляторов, о статусе цифровой схемы управления питанием, а также об энергосберегающих технологиях, реализованных на плате. Кроме того, внизу выводятся показания мониторинга и основная информация о частоте процессора и памяти.

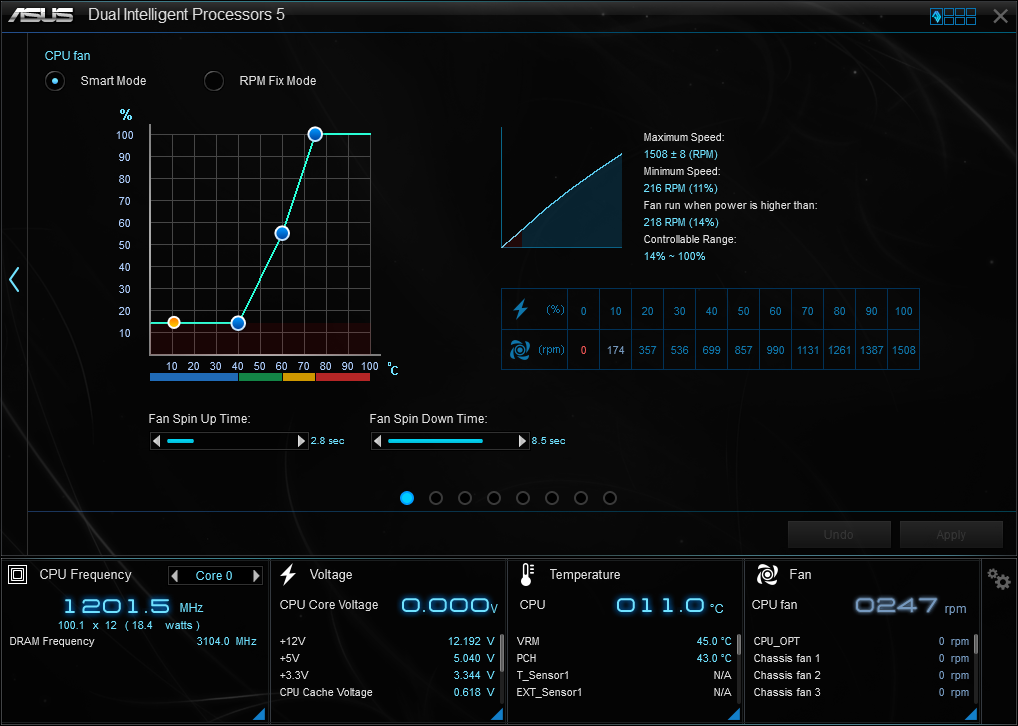

При нажатии на любую панель в этом окне можно перейти к подробным настройкам соответствующей технологии или к подробному мониторингу системы с просмотром расширенного списка параметров и выводом графиков.

Раздел TPU позволяет изменять частоту базового тактового генератора и множители вычислительных ядер, а также управлять напряжением на процессоре и всех основных узлах системной платы. Раздел Fax Xpert 3 посвящён управлению вентиляторами. Скорость любого из подключенных к плате вентиляторов можно гибко конфигурировать и привязывать к температуре какого-либо узла. Поддерживаются вентиляторы как с четырёхконтактным, так и с трёхконтактным подключением. Следует отметить, что UEFI BIOS рассматриваемой платы наделён похожей функциональностью, так что для получения тихо работающей системы к специализированной утилите прибегать не обязательно. Страница DIGI+ Power Control посвящена конвертеру питания материнской платы и функционально похожа на одноимённый раздел UEFI BIOS. Раздел EPU служит для оптимизации энергопотребления. Здесь задаются параметры для различных режимов работы системы, переключение между которыми осуществляется либо автоматически, либо через первую страницу Dual Intelligent Processor 5. В последнем разделе Dual Intelligent Processor 5, Turbo App, пользователю предоставляется возможность задать параметры быстродействия системы отдельно под каждое из установленных приложений.

Большая галерея скриншотов Dual Intelligent Processor 5 представлена ниже.


Смотреть все изображения (17)

















Смотреть все
изображения (17)

К сожалению, комплекс Dual Intelligent Processor 5 продолжает находиться в стадии разработки, и некоторые из заявленных функций на ASUS X99-Deluxe пока не работают или выдают неправильные данные. Однако специалисты ASUS уверили нас в том, что отладка продолжается и необходимые изменения будут внесены в ближайшее время. Мы же со своей стороны рекомендуем для тонкой настройки платы пользоваться всё же средой UEFI BIOS, а не утилитами. Возможности BIOS как минимум не хуже, но выигрывают у Dual Intelligent Processor 5 по понятности и прозрачности алгоритмов работы и, кроме того, гарантированно не содержат никаких ошибок.

⇡#Разгон на ASUS X99-Deluxe

В теории все выглядит следующим образом. Любые Haswell-E обладают разблокированными на повышение и понижение коэффициентами умножения и позволяют изменять настройки технологии Turbo Boost. Встроенный в процессор преобразователь напряжения допускает гибкое изменение напряжения питания вычислительных ядер и всех остальных процессорных блоков. Поддерживаются все три варианта перепрограммирования напряжений: статический, со смещением и адаптивный.

Помимо разгона с помощью множителя, доступно и увеличение частоты базового тактового генератора. Платформа LGA2011-v3 имеет стандартный для Haswell набор делителей, выравнивающих частоту шин PCI Express и DMI и позволяющий беспрепятственно использовать значения базовой частоты 100, 125, 166 и 250 МГц. Отклоняться от этих базовых частот тоже можно, но при этом частоты шин PCI Express и DMI выходят за номинальные значения, что достаточно быстро приводит к неработоспособности системы.

Встроенный в новые процессоры контроллер памяти даёт возможность разгонять используемую в системе DDR4 SDRAM ровно так же, как DDR3 разгонялась в прошлых платформах. Допускается изменение эффективной частоты памяти с шагом 200 или 266 МГц. Кстати, как и раньше, для новой памяти поддерживаются профили XMP 2.0, в которых производителем могут быть записаны настройки, выходящие за пределы спецификаций JEDEC.

В процессе практических испытаний материнская плата ASUS X99-Deluxe продемонстрировала свою способность стабильной работы при частоте базового тактового генератора 100, 125 и 166 МГц. Никаких проблем при их выборе не возникает, достаточно в UEFI BIOS просто изменить частоту CPU Strap и правильно подобрать множитель для частоты процессора, L3-кеша и DDR4 SDRAM.

Частота 250 МГц, естественно, не заработала, но никто на её работоспособность и не рассчитывал. В обычных Haswell она тоже была обещана, однако на практике её использование оказалось невозможным.

Что касается изменения частоты тактового генератора на произвольную величину, то оно тоже работает, но в очень ограниченных пределах. Например, уже при установке частоты базового генератора 106 МГц наша система стартовать переставала. Соответственно, отклоняться от стандартных значений 100, 125 и 166 МГц, к которым приведены делители частоты шин PCI Express и DMI, можно лишь не более чем на 5 процентов.

Впрочем, все эти эксперименты с частотой базового генератора имеют скорее теоретическую ценность. Основной инструмент разгона Haswell-E — это процессорный множитель. На момент проведения тестирования в нашем распоряжении оказалось два экземпляра Core i7-5960X, которые мы и попробовали разогнать на ASUS X99-Deluxe. Оба процессора были формально одинаковы, это — инженерные образцы единственного для Haswell-E степпинга M0 с номинальным напряжением в районе 1,0 В.

При разгоне применялась следующая методика. Начиная с частоты 3,5 ГГц, являющейся максимальной частотой Core i7-5960X в турборежиме, мы последовательно увеличивали на единицу процессорный множитель. Устойчивая работоспособность процессора после этого проверялась 20-минутным прогоном LinX 0.6.5. Если тесты на стабильность пройти не удавалось, к напряжению питания прибавлялось 0,025 В и делалась очередная попытка. Для отвода тепла от процессора использовался высокоэффективный суперкулер Noctua NH-D15.

С первым процессором были получены следующие результаты:

В итоге процессор разогнался до 4,3 ГГц с повышением напряжения питания до 1,225 В. Максимальная температура на такой частоте при тестировании стабильности в LinX 0.6.5 составила 93 градуса. Хотя предельная температура, при которой срабатывает троттлинг, у Haswell-E отодвинулась до 105 градусов, следующий шаг по частоте совершить уже не удалось. Либо тест в LinX 0.6.5 завершался с ошибкой, либо нагрев выходил за допустимые границы, и процессор сбрасывал свою частоту.

Второй процессор повёл себя следующим образом:

У этого экземпляра CPU оказалось чуть более высокое номинальное напряжение, что вылилось в наступившие гораздо раньше, чем у первого процессора, проблемы с перегревом. Разгон дошёл всего до 4,1 ГГц — и при такой частоте температура уже достигала 89 градусов. Следующий же 100-мегагерцевый шаг требовал серьёзного увеличения напряжения, неминуемо приводившего к троттлингу.

Обратите внимание: этот процессор оказался менее удачным, чем первый, и по части контроллера памяти. Если с первым CPU мы свободно могли пользоваться DDR4-2800, то второй процессор «тянул» память только в режиме DDR4-2666.

Впрочем, здесь уместно сказать, что формально интеловский контроллер памяти, присутствующий в процессорах Haswell-E, с памятью быстрее DDR4-2666 без дополнительных ухищрений работать и не должен, несмотря на то, что через UEFI BIOS можно выставлять режимы вплоть до DDR4-3200. Максимальный множитель для частоты памяти, при котором гарантируется стабильность, соответствует частоте шины памяти 2666 МГц, более же высокие множители могут работать лишь на избранных экземплярах Haswell-E. Соответственно, в общем случае для получения более высоких частот памяти необходимо прибегать к увеличению опорной частоты CPU Strap.

Следующая таблица показывает, какие частоты на шине памяти можно получить в LGA2011-v3 системе при использовании разных опорных частот базового тактового генератора.

Таким образом, чтобы разгонять память до частоты выше 2666 МГц, приходится повышать частоту базового тактового генератора до, например, 125 МГц. Всё это мы легко подтвердили на тестовой ASUS X99-Deluxe. Имеющиеся в нашем распоряжении модули памяти Corsair Vengeance LPX 16GB DDR4-2800 оказалось несложно разогнать на этой материнке до состояния DDR4-3000 с задержками 16-18-18-39. Потребовалось лишь поднять питание на памяти со штатных 1,2 до 1,35 В.

Любопытно, что результаты DDR4-3000 в тестах по сравнению с теми, которые мы приводили в первоначальном обзоре процессоров Core i7-5960X и Core i7-5930K, улучшились. Особенно это касается скорости чтения. Связано это с выходом новой версии BIOS для тестовой материнской платы. А это значит, что по мере дальнейшей оптимизации производительность подсистемы памяти Haswell-E может подняться и ещё.

⇡#Описание тестовых систем и методики тестирования

Материнская плата ASUS X99-Deluxe оказалась очень удачной платформой для разгона новых процессоров Haswell-E. Поэтому в тестировании мы решили сопоставить производительность Core i7-5960X Extreme Edition, работающего в номинале и в разгоне до 4,3 ГГц, с производительностью конкурирующих процессоров Intel Core i7-4960X Extreme Edition и Intel Core i7-4790K, также работающих как на штатной частоте, так и при разгоне. Такое сравнение мы ещё не проводили, и оно будет выступать хорошим дополнением к нашему первоначальному тесту Core i7-5960X Extreme Edition и Core i7-5930K.

Список задействованных в тестировании аппаратных компонентов выглядел следующим образом:

• Процессоры:
  • Intel Core i7-5960X Extreme Edition (Haswell-E, 8 ядер + HT, 3,0-3,5 ГГц, 20 Мбайт L3);
  • Intel Core i7-4960X Extreme Edition (Ivy Bridge-E, 6 ядер + HT, 3,6-4,0 ГГц, 15 Мбайт L3);
  • Intel Core i7-4790K (Haswell Refresh, 4 ядра + HT, 4,0-4,4 ГГц, 8 Мбайт L3).
• Процессорный кулер: Noctua NH-D15.
• Материнские платы:
  • ASUS X99-Deluxe (LGA2011-v3, Intel X99);
  • ASUS Z97-Pro (LGA1150, Intel Z97);
  • Gigabyte X79-UP4 (LGA2011, Intel X79).
• Память:
  • 4x4 Гбайт DDR4-2666 SDRAM, 15-17-17-35 (Corsair Vengeance LPX CMK16GX4M4A2800C16);
  • 4x4 Гбайт DDR3-2133 SDRAM, 9-11-11-31 (G.Skill [TridentX] F3-2133C9Q-16GTX).
• Видеокарта: NVIDIA GeForce GTX 780 Ti (3 Гбайт/384-бит GDDR5, 876-928/7000 МГц).
• Дисковая подсистема: Intel SSD 520 240 GB (SSDSC2CW240A3K5).
• Блок питания: Seasonic Platinum SS-760XP2 (80 Plus Platinum, 760 Вт).

Тестирование выполнялось в операционной системе Microsoft Windows 8.1 Professional x64 with Update с использованием следующего комплекта драйверов:

• Intel Chipset Driver 10.0.14;
• Intel Management Engine Driver 10.0.0.1204;
• Intel Rapid Storage Technology 13.0.3.1001;
• NVIDIA GeForce 340.52 Driver.

Все три сравниваемых процессора были протестированы дважды — при работе в номинальном режиме и при стабильном и подходящем для долговременного использования разгоне, который достижим с применяемым нами воздушным охлаждением:

• Intel Core i7-5960X Extreme Edition на частоте 4,3 ГГц с напряжением 1,225 В;
• Intel Core i7-4960X Extreme Edition на частоте 4,5 ГГц с напряжением 1,45 В;
• Intel Core i7-4790K на частоте 4,5 ГГц с напряжением 1,2 В.

Описание использовавшихся для измерения производительности инструментов:

Бенчмарки:

• Futuremark PCMark 8 Professional Edition 2.0.228 — тестирование в сценариях Home (обычное домашнее использование PC), Creative (использование PC для развлечений и для работы с мультимедийным контентом) и Work (использование PC для типичной офисной работы).
• Futuremark 3DMark Professional Edition 1.3.708 — тестирование в сценах Sky Driver, Cloud Gate и Fire Strike.

Приложения:

• Adobe Photoshop CC 2014 — тестирование производительности при обработке графических изображений. Измеряется среднее время выполнения тестового скрипта, представляющего собой творчески переработанный Retouch Artists Photoshop Speed Test, который включает типичную обработку четырёх 24-мегапиксельных изображений, сделанных цифровой камерой.
• Adobe Premiere Pro CC 2014 — тестирование производительности при нелинейном видеомонтаже. Измеряется время рендеринга в формат H.264 Blu-Ray проекта, содержащего HDV 1080p25 видеоряд с наложением различных эффектов.
• Autodesk 3ds max 2015 — тестирование скорости финального рендеринга. Измеряется время, затрачиваемое на рендеринг в разрешении 1920x1080 с применением рендерера mental ray одного кадра стандартной сцены Space_Flyby из тестового пакета SPEC.
• WinRAR 5.1 — тестирование скорости архивации. Измеряется время, затрачиваемое архиватором на сжатие директории с различными файлами общим объёмом 1,7 Гбайт. Используется максимальная степень компрессии.
• x264 r2453 — тестирование скорости транскодирования видео в формат H.264/AVC. Для оценки производительности используется исходный 1080p@50FPS AVC-видеофайл, имеющий битрейт около 30 Мбит/с.

Игры:

• Company of Heroes 2. Настройки для разрешения 1280х800: Maximum Image Quality, Anti-Aliasing = Off, Higher Texture Detail, High Snow Detail, Physics = Off. Настройки для разрешения 1920x1080: Maximum Image Quality, High Anti-Aliasing, Higher Texture Detail, High Snow Detail, Physics = High.
• GRID Autosport. Настройки для разрешения 1280х800: Ultra Quality, 0xAA, DirectX11. Настройки для разрешения 1920x1080: Ultra Quality, 8xAA, DirectX11. Используется трасса Texas и версия игры с поддержкой AVX-инструкций.
• Metro: Last Light. Настройки для разрешения 1280х800: DirectX 11, High Quality, Texture Filtering = AF 16X, Motion Blur = Normal, SSAA = Off, Tessellation = Off, Advanced PhysX = Off. Настройки для разрешения 1920x1080: DirectX 11, Very High Quality, Texture Filtering = AF 16X, Motion Blur = Normal, SSAA = On, Tessellation = On, Advanced PhysX = Off. При тестировании используется сцена D6.
• Thief. Настройки для разрешения 1280x800: Texture Quality = Very High, Shadow Quality = Very High, Depth-of-field Quality = High, Texture Filtering Quality = 8x Anisotropic, SSAA = Off, Screenspace Reflections = On, Parallax Occlusion Mapping = On, FXAA = Off, Contact Hardening Shadows = On, Tessellation = On, Image-based Reflection = On. Настройки для разрешения 1920x1080: Texture Quality = Very High, Shadow Quality = Very High, Depth-of-field Quality = High, Texture Filtering Quality = 8x Anisotropic, SSAA = High, Screenspace Reflections = On, Parallax Occlusion Mapping = On, FXAA = On, Contact Hardening Shadows = On, Tessellation = On, Image-based Reflection = On.

⇡#Производительность в комплексных тестах

⇡#Производительность в приложениях

⇡#Производительность в играх

Тестирование в играх предваряют результаты синтетического бенчмарка 3DMark, который выдаёт некую усреднённую метрику игровой 3D-производительности систем.

Тестирование в реальных играх редко когда позволяет выявить принципиальные различия между высокопроизводительными процессорами. При современной игровой нагрузке узким местом становятся не вычислительные ресурсы платформы, а её графическая подсистема. Именно поэтому в большинстве случаев совершенно безразлично, какой из процессоров используется в той или иной геймерской платформе. Количество FPS, скорее всего, от этого зависеть будет крайне незначительно. Тем не менее отказываться от тестирования в играх это повода не даёт. Просто для лучшей иллюстративности вместе с измерением игровой производительности в типичном Full HD-разрешении и с включённым полноэкранным сглаживанием мы делаем замеры и в разрешении 1280х800. Результаты в первом случае показывают тот уровень FPS, который можно получить в реальных условиях прямо сейчас, второй же вариант тестирования позволяет оценить теоретическую игровую производительность процессоров, которая, возможно, будет раскрыта в перспективе, если в нашем распоряжении появятся более быстрые варианты графической подсистемы.

Тесты в Full HD-разрешении:

Тесты в уменьшенном разрешении:

⇡#Выводы

Новая платформа LGA2011-v3 — это решение для максималистов, которые в любой ситуации хотят получить больше. Больше ядер, больше пропускной способности памяти, больше линий PCI Express и больше возможностей для подключения носителей информации и периферийных устройств, чем дают привычные настольные системы. Совершенно закономерно, что предназначенная для новых процессоров Haswell-E материнская плата ASUS X99-Deluxe разделяет ту же философию. Эпитет Deluxe фигурирует в её названии не просто так: в обычном ATX-форм-факторе эта плата собрала исчерпывающий букет актуальных возможностей, которого с лихвой хватит для построения сколь угодно мощного ультрасовременного десктопа.

Большинство функций ASUS X99-Deluxe своими корнями уходит в новые процессоры Haswell-E и в новый набор системной логики Intel X99. Однако инженеры ASUS смогли виртуозно распорядиться имеющимися средствами и, не перегрузив свою материнскую плату дополнительными концентраторами, дали ей сразу пять слотов PCI Express x16, которые позволяют строить абсолютно любые мульти-GPU-конфигурации. Более того, ресурсы нашлись даже для слота M.2, который работает с четырьмя процессорными линиями PCI Express и потому является самой быстрой в отрасли реализацией. Выделяется ASUS X99-Deluxe и количеством высокоскоростных портов USB 3.0, коих в общей сложности аж 14 штук, а также наличием 12 портов SATA 6 Гбит/с, две пары которых собраны в два перспективных порта SATA Express.

Делюксовая сущность проявляется и в других областях. Например, плата имеет два гигабитных сетевых порта с поддержкой Teaming и высокоскоростной Wi-Fi-контроллер. Интегрированный восьмиканальный звук собран на базе высококачественного кодека и усилен DTS-возможностями. Плюс на плате есть масса приятных мелочей, упрощающих сборку системы и последующее с ней экспериментаторство. Ну а комплект поставки поражает своей щедростью и включает концентратор для дополнительных вентиляторов и M.2-переходник.

Говорить о всевозможных плюсах ASUS X99-Deluxe можно долго, но самое главное, на наш взгляд, это то, что у платы хорошо отлаженный и удобный UEFI BIOS. В последних нескольких поколениях своей продукции инженеры ASUS смогли серьёзно продвинуться в совершенствовании прошивок и обогнали на этом поприще других производителей. Возможно, это и не выливается в лучший разгон или более высокие показатели быстродействия, но уж точно облегчает взаимодействие с системой, экономя энтузиастам и время, и зачастую нервы.

Развитые оверклокерские возможности, предоставляемые ASUS X99-Deluxe, позволили нам разогнать имеющийся в нашей лаборатории восьмиядерный процессор Core i7-5960X Extreme Edition на 43 процента и достичь частоты 4,3 ГГц при сохранении полной стабильности. В относительном выражении это наилучший результат среди всех флагманских процессоров, которые есть у Intel в настоящее время. Благодаря такому повышению частоты производительность Core i7-5960X выросла на величину до 30 процентов, однако заметный прирост наблюдается прежде всего там, где этот восьмиядерник работает быстро и без того. А это значит, что всё сказанное нами в отношении нового процессора в прошлой статье остаётся в силе и с учётом возможного разгона. Core i7-5960X очень хорош в ресурсоёмких задачах, способных эффективно распараллеливать нагрузку. То есть в первую очередь при профессиональной работе с мультимедийным контентом. Для геймерских же систем, использующих одну, пусть даже самую производительную на данный момент графическую карту, платформа LGA2011-v3 подходит не самым лучшим образом, хотя и располагает впечатляющим потенциалом. При значительно более низкой стоимости экосистема LGA1150 может предложить сравнимый уровень игровой производительности, и такая ситуация не изменится до тех пор, покуда на рынке не появятся следующие поколения GPU с принципиально более высоким быстродействием.
