Обзор и тестирование системы жидкостного охлаждения Deepcool CAPTAIN 240 EX

⇣ Содержание

Почти год назад, в октябре 2015-го, мы протестировали новую систему жидкостного охлаждения Deepcool CAPTAIN, а уже весной 2016 года китайская компания, дислоцирующаяся в Пекине, анонсировала новую линейку СЖО CAPTAIN EX с улучшенными характеристиками и новыми вентиляторами. С одной из таких систем – занимающей среднее положение в модельном ряду системой Deepcool CAPTAIN 240 EX – мы и познакомимся в сегодняшней статье.

Особый интерес, на наш взгляд, в сегодняшнем тестировании представляет тот факт, что у нас произошла смена тестовой платформы, в основе которой вместо 32-нм шестиядерного Intel Core i7-3970X Extreme Edition теперь лежит восьмиядерный Intel Core i7-6900K, выполненный по нормам 14-нм техпроцесса. Главный вопрос: изменится ли расстановка сил между лучшим суперкулером и заводской СЖО, сопоставимой с ним по стоимости?

#Технические характеристики и рекомендованная стоимость

Наименование
характеристик
Deepcool CAPTAIN 240 EX
Радиатор
Размеры, Д × Ш × В, мм 274 × 120 × 27
Размеры рабочего тела радиатора, Д × Ш × В, мм 274 × 120 × 14
Материал радиатора алюминий
Число каналов в радиаторе, шт. 14
Вентиляторы
Количество вентиляторов 2
Модель вентилятора Deepcool TF120
Типоразмер 120 × 120 × 25
Количество и тип подшипника(ов) 1, гидродинамический
Скорость вращения, об/мин 500–1800 (±10%)
Максимальный воздушный поток, CFM 2 x 76,52
Уровень шума, дБА 17,6–31,3
Максимальное статическое давление, мм H2O 2 x 3,31
Номинальное/стартовое напряжение, В 12 / 4,3
Энергопотребление: заявленное/измеренное, Вт 2 x 1,44 / 2 x 1,42
Срок службы, часов/лет 50 000 / >5,7
Размеры, Д × Ш × В, мм 92,5 × 93 × 85
Производительность, л/час н/д
Скорость ротора помпы: заявленная/измеренная, об/мин 2200 (±10%) / 2390
Тип подшипника циркониево-керамический
Срок службы подшипника, часов/лет 120 000 / >13,6
Номинальное напряжение, В 6~13,8
Энергопотребление: заявленное/измеренное, Вт 1,92 / 1,91
Уровень шума, дБА н/д
Водоблок
Материал и структура медь, оптимизированная микроканальная структура с каналами шириной 0,2 мм
(Skiving Fin)
Совместимость с платформами Intel LGA115(х)/1366/2011/2011-v3
AMD Socket AM2(+)/AM3(+)/FM1/ FM12(+)
Дополнительно
Длина шлангов, мм 290
Внешний диаметр шлангов, мм 12
Хладагент нетоксичный, антикоррозионный
(пропиленгликоль)
Общий вес системы, г 1249
Гарантийный срок, лет 3
Рекомендованная стоимость системы, долларов США 89,99

Упаковка и комплектация

На лицевой стороне картонной коробки, в которой запечатана Deepcool CAPTAIN 240 EX, изображена верхняя часть помпы с трубкой – пожалуй, самая привлекательная для моддеров составляющая этой системы. Снизу указана модель СЖО и шестью пиктограммами выделены её ключевые особенности.

Обратная сторона коробки отведена под информацию о размерах каждого компонента системы и перечень поддерживаемых платформ, а снизу кратко изложены особенности охладителя и технические характеристики.

На стикере приведён номер модели, а также серийный номер. Чуть ниже можно увидеть, что система выпускается в Китае.

В основную коробку вставлена подложка из пористого картона с отсеками. В них размещены компоненты системы, дополнительно запечатанные в полиэтиленовые пакеты.

Иначе говоря, упаковка в достаточной степени надёжна, чтобы защитить радиатор и вентиляторы с аксессуарами от внешних воздействий на пути к пользователям.

Комплектация системы немного отличается от предшественницы (в основном в части креплений), но по-прежнему включает в себя всё необходимое для установки Deepcool CAPTAIN 240 EX на любую платформу и в любой совместимый с ней корпус.

При этом отметим, что отдельной термопасты в комплекте поставки системы снова нет, а значит она нанесена на основание водоблока для пусть и наиболее простого, но всё же лишь однократного использования.

Deepcool CAPTAIN 240 EX выпускается в Китае. Рекомендованная стоимость системы равна 89,99 доллара США, а в России в продаже данную модель на момент подготовки статьи мы не нашли. Гарантийный срок равен трём годам.

#Особенности конструкции

EX-версия 240-го «капитана» базируется на модели Asetek 570LXL и представляет собой необслуживаемую и всегда готовую к эксплуатации систему жидкостного охлаждения.

Она состоит из радиатора с двумя вентиляторами, помпы с водоблоком и соединяющих их шлангов.

Размеры радиатора новой системы не изменились и составляют 274 × 120 × 27 мм. Впрочем, и остальные компоненты не модифицировались по габаритам, что хорошо видно на следующей схеме.

В прошлой статье про систему охлаждения Deepcool мы посетовали на чрезмерную жёсткость шлангов, усложняющих установку системы внутри корпуса. По всей видимости, такие замечания были высказаны не только нами, поскольку у версии EX шланги изменены. Теперь их внешняя оболочка выполнена не из прорезиненного корда, а из синтетического материала, позволяющего найти оптимальный баланс между жёсткостью и гибкостью шлангов.

Их длина практически не изменилась и от фитинга до фитинга составляет 290 мм, а вот внешний диаметр увеличен с 10 до 12 мм. Тем не менее, учитывая, что фитинги здесь применены точно такой же конструкции, как и у Deepcool CAPTAIN 240, осмелимся предположить, что их внутренний диаметр не увеличен.

Алюминиевый радиатор состоит из 14 плоских каналов с приклеенной между ними гофролентой.

Толщина оребрения составляет 14 мм.

С одной стороны радиатора приклеен стикер со штрихкодом и номером патента.

С другой стороны радиатора выведены два фитинга, на которых опрессованы гибкие шланги.

Находящееся справа от них отверстие с пломбой не предназначено для дозаправки или замены хладагента. Добавим, что в контур системы жидкостного охлаждения залита нетоксичная жидкость (предположительно, пропиленгликоль) с антикоррозионными присадками.

Конструктивно помпа, выполненная в стиле, который напоминает стимпанк, и имеющая размеры 92,5 × 93 × 85 мм, не претерпела изменений, лишь пластина крепления с винтами теперь встроена в её корпус, и к основанию не требуется приворачивать никаких направляющих.

Традиционно компания не приводит данных о производительности помпы, только заявляет о трёхфазном индукционном моторе и закрытом импеллере, за счёт чего «помпа стала более мощной».

При заявленных в спецификациях системы 2200 (±10%) об/мин реальная скорость ротора помпы, по данным мониторинга, составила 2380 об/мин. Благодаря использованию циркониево-керамической втулки в подшипнике помпы, срок его службы увеличен до 120 000 часов, что превышает 13 лет непрерывной работы. Заявленный в характеристиках уровень энергопотребления помпы 1,92 Вт был подтверждён результатами наших измерений. Редкий случай.

Медное основание водоблока имеет квадратную форму размерами 54 × 54 мм.

Водоблок получил микроканальную структуру с рёбрами высотой 3 мм и расстоянием между каналами 0,2 мм.

Термоинтерфейс серого цвета уже нанесён на основание водоблока, и в этом есть как плюсы, так и минусы.

Плюс в том, что установка водоблока на процессор предельно упрощается, поскольку термопасту наносить не надо. А минусы в том, что делать это, по понятными причинам, можно лишь однократно, и в том, что слой термоинтерфейса излишне толстый. Конечно, он выдавился за края процессора, что хорошо видно по полученным нами отпечаткам.



Но при контакте двух ровных поверхностей от увеличенного слоя термопасты будет только вред, поэтому мы пожелали бы Deepcool уделить этому внимание при очередной оптимизации серии CAPTAIN и комплектовать такие системы отдельной ёмкостью с термопастой.

Пожалуй, ключевым отличием Deepcool CAPTAIN 240 EX от предшественницы являются вентиляторы, которыми она комплектуется, — они относятся к новой серии Deepcool TF120. Это 120-мм модели с чёрной рамкой и чёрной 112-мм крыльчаткой с оригинальными лопастями.



Их в Deepcool назвали двойными, но на самом деле раздваиваются они только на выходе воздушного потока, благодаря внешней «полке».

Этого, по мнению инженеров компании, достаточно, чтобы повысить статическое давление, развиваемое вентилятором. Так, в спецификациях заявлены 3,31 мм H2O при максимальной скорости 1800 об/мин, что действительно является более высоким показателем, нежели у конкурентов на сопоставимых оборотах. Что касается минимальной скорости вентиляторов (а управляются они посредством ШИМ), то она равна 500 об/мин. Уровень шума может изменяться в диапазоне от 17,6 до 31,3 дБА.

Ещё одной оптимизацией в Deepcool TF120 являются специальные плавники по углам рамки на выходе воздушного потока.

Они предназначены для снижения уровня шума путём структурирования потока воздуха, выбрасываемого из вентилятора. Возможно, это даже работает (в полученном от автора тексте в этом месте был смайлик. — прим. ред.).

Диаметр статора составляет 44 мм. На его плёночной наклейке приведено название модели и электрические характеристики, а также указана страна производства.

По результатам наших измерений, каждый вентилятор потреблял не более 1,5 Вт, а стартовое напряжение оказалось равно 4,3 В.

Гидродинамический подшипник вентилятора должен прослужить не менее 50 000 часов, что эквивалентно 5,7 годамнепрерывной работы.

Добавим также, что крыльчатки съёмные и что закреплять вентиляторы на радиаторе можно с помощью как коротких, так и длинных винтов из комплекта поставки.

В качестве виброгасителей используются мягкие силиконовые уголки, встроенные в рамки «вертушек».

Всего на радиатор Deepcool CAPTAIN 240 EX можно установить четыре 120-мм вентилятора, а для их подключения используется PWM-хаб.

Cовместимость и установка

В плане совместимости с платформами Deepcool CAPTAIN 240 EX не отличается от предшественницы – её также можно установить на материнские платы для процессоров Intel конструктива LGA115(х)/1366/2011/2011-v3 и процессоров AMD с разъёмами Socket AM2(+)/AM3(+)/FM1(2+). Вся инструкция по установке размещается на одном снимке.

Процесс очень прост и интуитивно понятен, но если останутся какие-то вопросы, то компания подготовила специальное видео по монтажу СЖО.

В нашем случае установка Deepcool CAPTAIN 240 EX осуществлялась на новую тестовую платформу с процессором Intel конструктива LGA2011-v3. Сразу отметим, что теперь направляющие, к которым крепится водоблок, выполнены из более толстого металла и имеют усиливающие рёбра, предотвращающие выгибание.



Пластины крепления на самом водоблоке также получили металл увеличенной толщины, а значит, в совокупности крепление способно развивать более высокое давление на процессор и более плотный контакт.

Для размещения Deepcool CAPTAIN 240 EX мы выбрали верхнюю стенку корпуса системного блока.

Вентиляторы на радиаторе были сориентированы таким образом, чтобы выбрасывать нагретый воздух за пределы корпуса.

Тем не менее возможен и другой вариант ориентации вентиляторов на радиаторе СЖО – на вдув в корпус. Это позволит отыграть пару-тройку градусов максимальной температуры процессора, но потребует равноценного отвода нагретого воздуха за пределы корпуса системного блока.

Остаётся только подключить вентиляторы к PWM-хабу, а помпу к четырёхконтактному разъёму на материнской плате. При включении системы крышка помпы начинает плавно мерцать красным светом.

И красиво, и не слишком ярко, чтобы не отвлекать в ночное время, если боковая стенка корпуса системного блока прозрачна.

#Тестовая конфигурация, инструментарий и методика тестирования

Сравнение эффективности систем охлаждения было проведено в закрытом корпусе системного блока следующей конфигурации:

  • системная плата: ASUS X99-Deluxe II (Intel X99 Express, LGA2011-v3, BIOS 0801 от 30.06.2016);
  • центральный процессор: Intel Core i7-6900K (14 нм, Broadwell-E, R0, 3,2 ГГц, 1,1 В, 8 × 256 Kбайт L2, 20 Мбайт L3);
  • термоинтерфейс: ARCTIC MX-4 (8,5 Вт/(м*К);
  • оперативная память: DDR4 4 × 4 Гбайт Corsair Vengeance LPX 2800 МГц (CMK16GX4M4A2800C16) (XMP 2800 МГц/16-18-18-36_2T/1,2 В или 3000 МГц/16-18-18-36_2T/1,35 В);
  • видеокарта: Palit GeForce GTX 1070 GameRock Premium Edition 8 Гбайт 1671-1873/8508 МГц;
  • системный диск: Intel SSD 730 480 Гбайт (SATA-III, BIOS vL2010400);
  • диск для программ и игр: Western Digital VelociRaptor (SATA-II, 300 Гбайт, 10000 об/мин, 16 Мбайт, NCQ) в коробке Scythe Quiet Drive 3,5";
  • архивный диск: Samsung Ecogreen F4 HD204UI (SATA-II, 2 Тбайт, 5400 об/мин, 32 Мбайт, NCQ);
  • корпус: Thermaltake Core X71 (пять вентиляторов be quiet! Silent Wings 2 на 900 об/мин);
  • панель управления и мониторинга: Zalman ZM-MFC3;
  • блок питания: Corsair AX1500i Digital ATX (1500 Вт, 80 Plus Titanium), 140-мм вентилятор.

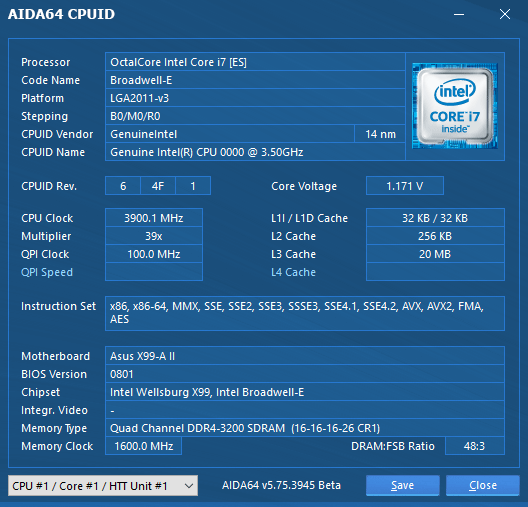

Для проведения тестов эффективности систем охлаждения восьмиядерный процессор на опорной частоте 100 МГц при фиксированном в значении 39 множителе и установленной на третьем уровне функции стабилизации Load-Line Calibration был разогнан до частоты 3,9 ГГц с повышением напряжения в BIOS материнской платы до 1,170 В.

Напряжение модулей оперативной памяти было зафиксировано на отметке 1,35 В, а её частота составляла 3,200 ГГц с таймингами 16-16-16-26 CR1. Кроме этого, в BIOS были внесены ещё несколько изменений, относящихся к разгону процессора или оперативной памяти.
Тестирование было проведено в операционной системе Microsoft Windows 10 Professional. Программное обеспечение, использованное для теста:

  • LinX AVX2 Edition 0.6.8 – для создания нагрузки на процессор (объём выделенной памяти – 4133 Мбайт, Problem Size – 23223, два цикла по 10 итераций Linpack);
  • HWiNFO64 5.35-2950 – для мониторинга и визуального контроля всех параметров системы при разгоне.

Полный снимок экрана во время проведения одного из циклов тестирования выглядит следующим образом.

Нагрузка на процессор создавалась двумя последовательными циклами LinX AVX2 с указанными выше настройками. На стабилизацию температуры процессора между циклами отводилось по 8–10 минут. За окончательный результат, который вы увидите на диаграмме, принята максимальная температура самого горячего из восьми ядер центрального процессора в пике нагрузки и в режиме простоя. Кроме этого, в отдельной таблице будут приведены температуры всех ядер процессора и их усреднённые значения. Комнатная температура контролировалась установленным рядом с системным блоком электронным термометром с точностью измерений 0,1 °C и с возможностью почасового мониторинга изменения температуры в помещении за последние 6 часов. Во время данного тестирования температура окружения колебалась в диапазоне 23,9–24,2 °C.

Измерение уровня шума систем охлаждения проводилось электронным шумомером «ОКТАВА-110А» в период от ноля до трёх часов ночи в полностью закрытой комнате площадью около 20 м2 со стеклопакетами. Уровень шума измерялся вне корпуса системного блока, когда источником шума в комнате являлся только сам кулер/СЖО и его вентилятор(ы). Шумомер, зафиксированный на штативе, всегда располагался строго в одной точке на расстоянии ровно 150 мм от ротора вентилятора. Системы охлаждения размещались на самом углу стола на пенополиуретановой подложке. Нижняя граница измерений шумомера составляет 22,0 дБА, а субъективно комфортный (просьба не путать с низким!) уровень шума кулеров при измерениях с такого расстояния находится около отметки 36 дБА. За условно тихий уровень шума мы принимаем значение 33 дБА.

Сегодняшним конкурентом Deepcool CAPTAIN 240 EX на новой тестовой платформе будет наш эталонный суперкулер Phanteks PH-TC14PЕ, протестированный в режиме с двумя 140-мм вентиляторами Corsair AF140 Quiet Edition.



Добавим, что регулировка скорости вращения всех вентиляторов систем охлаждения производилась с помощью специального контроллера с точностью ±10 об/мин в диапазоне от 800 об/мин до их максимума с шагом 200 или 400 об/мин.

#Эффективность охлаждения

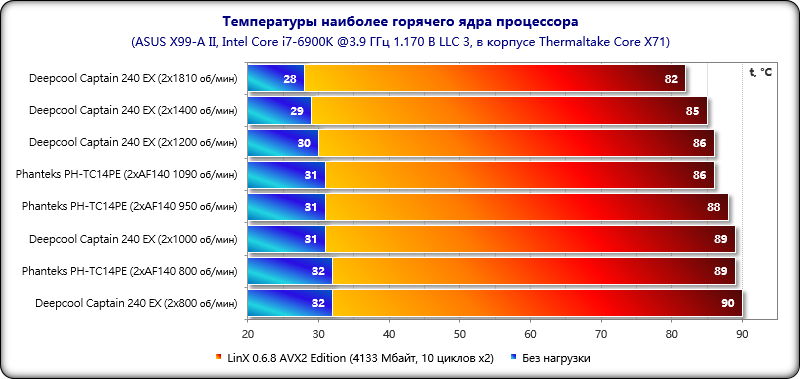

Результаты тестирования эффективности систем охлаждения представлены на диаграмме и в таблице.

Несмотря на смену тестовой платформы и обновления, которые получила Deepcool CAPTAIN 240 EX, кардинальных изменений в противостоянии с Phanteks PH-TC14PЕ мы не видим. Система жидкостного охлаждения по-прежнему эффективнее при максимальной и средней скоростях двух её 120-мм вентиляторов и равна суперкулеру при 1000 и 800 об/мин. Но в целом плотность результатов довольно высокая, поэтому выбор между этими охладителями переходит в другие плоскости, такие как уровень шума, габариты и стоимость. Но пока что продолжим тесты эффективности.

Далее мы разогнали процессор ещё на одну ступень – до 4,0 ГГц при напряжении 1,21 В.

И вот в этом тесте система жидкостного охлаждения проявила себя гораздо убедительнее, чем в предыдущем, выиграв у суперкулера сразу 8 градусов Цельсия в пике нагрузки. Последний, кстати, едва справился с таким разгоном процессора, что хорошо видно по пиковым температурам.



Deepcool Captain 240 EX (2 × 1810 об/мин)



Phanteks PH-TC14PЕ (2 × 1090 об/мин)

Справедливости ради вновь отметим, что Deepcool CAPTAIN 240 EX выигрывает у Phanteks PH-TC14PЕ за счёт более высокой скорости вентиляторов, однако и при 1200 об/мин (что для 120-мм вентиляторов вполне сопоставимо с 1090 об/мин 140-мм версий) СЖО выигрывает у конкурента 3-4 градуса Цельсия по наиболее горячему ядру.

Попытались мы и дальше разогнать процессор с использованием новой версии системы жидкостного охлаждения Deepcool, установив частоту 4100 МГц и подобрав эмпирическим путём напряжение 1,240 В.

С такими параметрами разгона Deepcool CAPTAIN 240 EX удавалось обеспечить процессору стабильность только на трёх первых циклах Linpack, а далее стабильно следовала ошибка.

Deepcool Captain 240 EX (2 х 1810 об/мин)

Deepcool Captain 240 EX (2 × 1810 об/мин)

Повышение напряжения на ядре процессора не способствовало достижению стабильности под Linpack, а вот температура вплотную приблизилась к 100 градусам Цельсия. Поэтому от дальнейших попыток разгона и тестов эффективности пришлось отказаться. Тем не менее Deepcool CAPTAIN 240 EX определённо более эффективная система, чем один из лучших воздушных кулеров современности.

Уровень шума

Уровень шума участников нашего сегодняшнего тестирования был измерен во всём диапазоне работы их вентиляторов по изложенной в соответствующем разделе статьи методике и представлен на графике.

Уровень шума 120-мм вентиляторов Deepcool CAPTAIN 240 EX на одинаковых с 140-мм вентиляторами Phanteks PH-TC14PE скоростях практически такой же или чуть-чуть ниже, а у штатных вентиляторов Phanteks они выигрывают очень прилично вплоть до скорости 1400 об/мин. Новые Deepcool TF120 работают очень мягко во всём скоростном диапазоне, их подшипники не трещат, а крыльчатки прекрасно сбалансированы и не вибрируют даже на самых низких скоростях. Что касается помпы, то сегодня, если мне не изменяет память, был и вовсе поставлен рекорд по уровню шума среди помп заводских систем жидкостного охлаждения, ведь всё, что удалось уловить с 15 см, – это 26,7 дБА! Иначе говоря, её вообще не слышно.

#Заключение

Итак, резюмируем, что Deepcool CAPTAIN 240 EX в сравнении со своей предшественницей без аббревиатуры «EX» получила новые вентиляторы Deepcool TF120 с пониженным уровнем шума и повышенным статическим давлением, усиленные крепления, а также чуть более толстые и не слишком жёсткие шланги. Стала ли она эффективнее за счёт этого? Скорее нет, чем да, и сопоставление новых результатов с прошлогодними это подтверждает. Зато система стала заметно тише, надёжнее и почти на 7 долларов США дешевле, что делает её ещё более конкурентоспособной на рынке. Не будем забывать про универсальность, простоту установки и отсутствие необходимости какого-либо обслуживания. Фирменные «фишки» в виде трубки-индикатора, мерцающей подсветки помпы или PWM-хаба с возможностью подключения четырёх вентиляторов также делают данную модель привлекательнее остальных.

И всё же мы покривим душой, если не скажем, что уже давно ждём от производителей заводских систем жидкостного охлаждения следующих, более смелых шагов по развитию этого направления, таких как внедрение медных радиаторов, помп с более высокой – как минимум вдвое – производительностью, разъёмных фитингов для дозаправки или включения в контур дополнительных компонентов. Это рано или поздно должно произойти, вопрос только, когда именно и сколько будут стоить такие системы. Поживём – увидим.

Благодарим компанию Deepcool за предоставленную на тестирование систему охлаждения.
