Обзор и тестирование материнской платы MSI Z370 Gaming Pro Carbon AC

⇣ Содержание

Если не считать дефицита новых процессоров Intel семейства Coffee Lake на старте продаж, то в целом выпуск шестиядерных моделей можно считать успешным. Они уверенно конкурируют с AMD Ryzen по производительности, экономичнее в плане потребления электроэнергии и проще в разгоне. Конечно же, ложкой дёгтя для оверклокеров явилась термопаста на кристалле процессоров вместо припоя, но и с этой проблемой не опасающиеся потери гарантии энтузиасты прекрасно справляются. Поэтому не удивительно, что вместе с появлением этих процессоров лидирующие компании представили массу всевозможных материнских плат для них.

Например, хорошо известная нашим читателям MSI анонсировала аж 13 (!) моделей на чипсете Intel Z370. Флагманом является плата со «скромным» названием Godlike Gaming стоимостью более 400 долларов США, а самой простой и доступной — Z370 PC Pro с ценой около 120 долларов США. Мы же сегодня познакомимся с платой среднего уровня MSI Z370 Gaming Pro Carbon AC.

#Технические характеристики и стоимость

MSI Z370 Gaming Pro Carbon AC
Поддерживаемые процессоры Процессоры Intel Core i7 / Core i5 / Core i3 / Pentium / Celeron
в исполнении LGA1151v2 восьмого поколения микроархитектуры Core
Чипсет Intel Z370 Express
Подсистема памяти 4 × DIMM DDR4 небуферизованной памяти объёмом до 64 Гбайт;
двухканальный режим работы памяти;
поддержка модулей с частотой 4000(OC)/3866(OC)/3733(OC)/3600(OC)/3466(OC)/
3400(OC)/3333(OC)/3300(OC)/3200(OC)/3000(OC)/2800(OC)/2667/2400/2133 МГц;
поддержка Intel XMP (Extreme Memory Profile)
Графический интерфейс Интегрированное графическое ядро процессора позволяет использовать порт HDMI версии (разрешения 4096 × 2160 при 30 Гц, 2560 × 1600 при 60 Гц) и порт DisplayPort версии (разрешения 4096 × 2304 при 24 Гц, 3840 × 2160 при 60 Гц и 1920 × 1200 при 60 Гц);
возможность одновременного подключения двух дисплеев
Разъёмы для плат расширения 3 слота PCI Express x16 3.0, режимы работы x16, x8/x8, x8/x8/x4, x16/x0/x4;
3 слота PCI Express x1, Gen 3
Масштабируемость видеоподсистемы NVIDIA 2-way SLI Technology;
AMD 2-way/3-way CrossFireX Technology
Интерфейсы накопителей Чипсет Intel Z370 Express:
– 6 × SATA 3, пропускная способность до 6 Гбит/с;
– поддержка RAID 0, 1, 5 и 10, Intel Rapid Storage, Intel Smart Connect Technology и Intel Smart Response, NCQ, AHCI и Hot Plug;
– 2 × M.2, пропускная способность каждого до 32 Гбит/с (M.2_1 поддерживает SATA- и PCI-Express накопители длиной от 42 до 110 мм, M.2_2 поддерживает SATA- и PCI-Express накопители длиной от 42 до 80 мм);
– поддержка технологии Intel Optane Memory
Сетевые
интерфейсы
Гигабитный сетевой контроллер Intel Gigabit LAN I219V (10/100/1000 Мбит);
поддержка LAN Protect
Беспроводные сетевые интерфейсы Контроллер Intel Dual Band Wireless-AC 8265;
поддержка Wi-Fi 802.11 a/b/g/n/ac, работа в двух диапазонах (2,4 ГГц/5,0 ГГц) со скоростью до 867 Мбит/с;
поддержка двухдиапазонного Bluetooth 2.1, 2.1+EDR, 3.0, 4.0, BLE, 4.2
Аудиоподсистема 7.1-канальный HD-аудиокодек Realtek ALC1220;
технология Audio Boost 4;
звуковые конденсаторы Chemi-Con;
усилитель для наушников;
поддержка технологии Nahimic Sound 2+;
изолированная от PCB звуковая карта;
левый и правый каналы разведены в разных слоях текстолита;
позолоченные аудио-разъёмы
Интерфейс USB Чипсет Intel Z370 Express:
– 8 портов USB 3.1 Gen 1 (4 на задней панели, 4 подключаются к разъёмам на системной плате);
– 6 портов USB 2.0 (2 на задней панели, 4 подключаются к разъёмам на системной плате);
Контроллер ASMedia ASM3142:
– 2 порта USB 3.1 Gen 2 (оба на задней панели платы, Type-C и Type-A)
Разъёмы и кнопки на задней панели 2 порта USB 2.0 и комбинированный PS/2-порт;
порты DisplayPort и HDMI;
2 порта USB 3.1 Gen 2 Type-C и Type-A;
4 порта USB 3.1 Gen 1;
LAN-розетка RJ-45;
оптический выход S/PDIF-интерфейса;
5 3,5-мм позолоченных аудиоразъёмов
Внутренние разъёмы на системной плате 24-контактный разъём питания ATX;
8-контактный разъём питания ATX 12 В;
6 SATA 3;
2 M.2;
4-pin разъём для вентилятора CPU с поддержкой PWM;
4-pin разъём для помпы СЖО;
4 4-pin разъёма для корпусных вентиляторов с поддержкой PWM;
2 разъёма USB 2.0 для подключения 4 портов;
2 разъёма USB 3.1 Gen 1 для подключения 4 портов;
2 5050 RGB LED-разъёма;
разъём WS2812B для внешней ленты подсветки;
разъём CORSAIR для внешней ленты подсветки;
группа разъёмов для передней панели;
разъём аудио для передней панели;
разъём TPM (Trusted Platform Module);
коннектор Chassis Intrusion;
перемычка Clear CMOS
BIOS 128 Мбит AMI UEFI BIOS с мультиязычным интерфейсом и графической оболочкой;
совместимость с ACPI 6.0;
поддержка SM BIOS 3.0
Контроллер I/O Nuvoton NCT6795D-M
Фирменные функции, технологии и особенности Mystic Light;
Mystic Light Extension (RGB);
Mystic Light SYNC;
EZ Debug LED;
Mystic Light Extension (RAINBOW);
Corsair Extension;
M.2 Shield;
PCI-E Steel Armor;
DDR4 Boost;
Lightning USB;
Military Class 5;
Click BIOS 5;
VR Ready
Форм-фактор, габариты (мм) ATX, 304 × 243
Гарантия производителя, лет 3
Минимальная розничная стоимость, руб. 14 650

Упаковка и комплектация

Коробка, в которой поставляется MSI Z370 Gaming Pro Carbon AC, выполнена из плотного картона и оформлена сравнительно строго. На её лицевой стороне нет никаких ярких фотографий или ярлыков, лишь проглядывающая из-под изображённого кожуха подсветка немного оживляет тёмную поверхность коробки.

На обратной стороне отмечены особенности платы и кратко рассказывается о каждой из них. Ниже приведены основные характеристики продукта и выходы. То же самое, только в сильно сокращённом виде, можно найти на наклейке с торца коробки.

Плата, очевидно, не относится к бюджетному классу, поэтому мы были удивлены наличием в её комплекте поставки только двух SATA-кабелей, вместо привычных четырёх. Тем более что всё остальное у MSI Z370 Gaming Pro Carbon AC в комплекте есть, включая модуль беспроводной связи с двумя антеннами и жёсткий соединительный мостик для SLI.

Разумеется, есть в комплекте и инструкция по эксплуатации, диск с драйверами и утилитами, а также набор наклеек для SATA-кабелей.

Плата выпускается в Китае, и на неё предоставляется трёхлетняя гарантия. Стоимость MSI Z370 Gaming Pro Carbon AC в российских магазинах начинается с 14,5 тысяч рублей, а в зарубежных её можно найти за 11,5 тысяч рублей или даже дешевле.

Дизайн и особенности

MSI Z370 Gaming Pro Carbon AC выглядит просто здорово! Она не отталкивает неуместной вычурностью, но и не заставляет скучать от слишком нарочитой строгости. Гармоничное сочетание стильных линий кожухов и радиаторов с диагонально раскрашенным белыми полосками текстолитом так и притягивает взгляд.

Особый шарм плате придают вставки «под карбон» на радиаторе чипсета и кожухе интерфейсной панели.

Добавим, что размеры платы составляют 304 × 243 мм, то есть она относится к стандартному форм-фактору ATX.

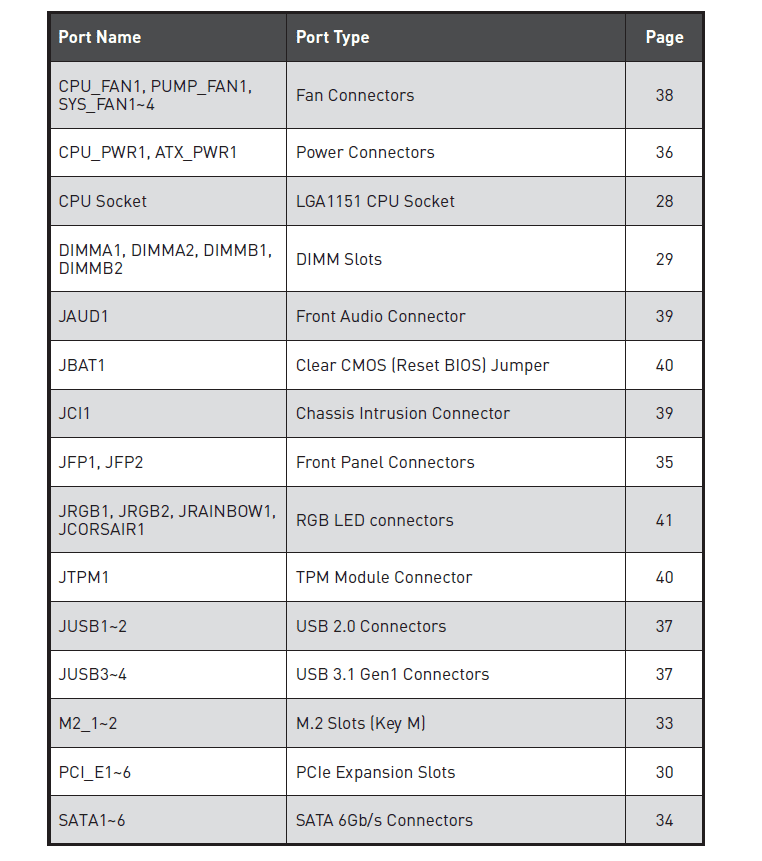

Далее мы приведём схему и таблицу с расположением ключевых элементов платы из инструкции по эксплуатации.

На заднюю панель платы выведены комбинированный PS/2-порт, восемь портов USB, среди которых два USB 3.1 Gen 2 (Type-C и Type-A), видеовыходы DisplayPort и HDMI, LAN-розетка RJ-45, оптический выход S/PDIF-интерфейса и пять 3,5-мм позолоченных аудиоразъёмов.

Как видим, свободного места здесь осталось довольно много, и можно было бы добавить ещё хотя бы пару портов USB.

Отлично выглядит MSI Z370 Gaming Pro Carbon AC и без пластикового кожуха и радиаторов.

Процессорный разъём конструктивного исполнения LGA1151v2 здесь не имеет каких-то уникальных особенностей.

Плата поддерживает все процессоры Intel семейства Coffee Lake от Core i3-8100 до Core i7-8700K. Что интересно, поддержка эта идёт сразу же с первой версии BIOS, которая на момент подготовки статьи являлась единственной.

Система питания процессора, построенная в рамках фирменной концепции Military Class 5, состоит из четырёх сдвоенных фаз. В каждой сборке используются катушки с титановым сердечником, конденсаторы Dark CAP с не менее чем десятилетним сроком службы и низким последовательным сопротивлением, а также энергоэффективные катушки Dark Choke.

Еще одна фаза (также сдвоенная) отведена на встроенное графическое ядро процессора (VccGT).

Питанием процессора управляет контроллер uP9508Q производства uPI Semiconductor.

Питание платы обеспечивается по двум стандартным разъёмам с 24 и 8 контактами.

Из особенностей чипсета Intel Z370 Express на MSI Z370 Gaming Pro Carbon AC можем отметить только, что его кристалл контактирует с радиатором не через термопрокладку, а через термопасту, что должно обеспечить более эффективный теплообмен и, как следствие, более низкие температуры. Впрочем, этот чипсет практически не греется.

Платой поддерживается фирменная технология DDR4 Boost, заключающаяся в оптимальном разведении соединительных дорожек в «теле» текстолита, что позволяет достичь более чистого сигнала и более стабильной частоты памяти. Слоты защищены металлической оболочкой Steel Armor, а максимальный объём памяти может достигать 64 Гбайт.

Двухканальный контроллер памяти на плате собран из тех же компонентов, которые используются в цепи питания процессора. Снизу у разъёма питания виден светодиодный диагностический индикатор EZ Debug LED.

В характеристиках платы заявлена поддержка памяти с частотами от 2133 до 4000 МГц и приведён объёмный список поддерживаемых модулей. Тем не менее, если вашей памяти в этом списке нет, это еще не значит, что она на данной плате не заработает. Более того, в BIOS материнской платы доступны частоты памяти вплоть до 5000 МГц.

Слотов PCI-Express у героини сегодняшнего тестирования шесть, и два из них получили металлический корпус Steel Armor, а также дополнительные пропаянные фиксаторы с обратной стороны текстолита. По заявлениям производителя, такие слоты в четыре раза крепче, чем обычные пластиковые разъёмы со стандартной пайкой.

На плате можно создавать тандемы из двух видеокарт с GPU AMD или NVIDIA, которые будут работать в режиме х8/х8. Можно объединить и три видеокарты, но только если они будут на графических процессорах AMD и вас не смутит формула х8/х8/х4. За коммутацию слотов отвечают незаменимые микросхемы ASM1480 производства ASMedia Technology.

Все шесть портов SATA III на MSI Z370 Gaming Pro Carbon AC реализованы возможностями чипсета Intel Z370. Примечательно, что четыре порта установлены в классической горизонтальной ориентации, а ещё два – в вертикальной.

В принципе, вариант вполне удобный, когда нужно к вертикальным портам подключить г-образные кабели и сразу же увести их за поддон материнской платы в корпусе системного блока. Добавим, что SATA-портами поддерживается стандартный для данного набора системной логики комплекс технологий.

Есть на плате и два высокоскоростных порта M.2 с пропускной способностью до 32 Гбит/с для SSD-модулей, работающих по протоколу NVMe. Обоими портами поддерживаются как и PCI Express-, так и SATA-накопители, а различия заключаются в максимальной длине устанавливаемых накопителей: в верхний разъём, дополнительно охлаждаемый металлической пластиной, войдут SSD длиной от 42 до 110 мм, а в обычный нижний – только длиной до 80 мм.

Поскольку дополнительных контроллеров на плате нет, то существуют ограничения по одновременному использованию портов SATA и M.2. Они приведены на схеме ниже.

Добавим, что с помощью утилиты MSI M.2 GENIE из двух установленных в порты M.2 накопителей формата PCI Express можно создать RAID-массивы уровней 0 и 1.

О портах USB: здесь стандартный набор портов, реализованный чипсетом Intel Z370 и контроллером ASM3142.

Первый обеспечивает работу 14 портов, из которых 8 – USB 3.1 Gen 1 и 6 – USB 2.0. На текстолите размещены по четыре порта обоих типов, а остальные выведены на заднюю панель.

Второй контроллер обслуживает два «разогнанных» до 10 Гбит/с USB 3.1 Gen 2 (Type-C и Type-A), также размещённых на задней панели. Контакты внутри этих портов позолочены.

Проводной сетевой контроллер на плате один – гигабитный Intel I219V с аппаратной защитой LAN Protect.

С помощью приложения MSI GAMING LAN Manager можно провести оптимизацию драйвера в ручном или автоматическом режиме, отдав приоритет наиболее актуальному в данный момент приложению. Есть у MSI Z370 Gaming Pro Carbon AC и беспроводной сетевой контроллер Intel Dual Band Wireless-AC 8265 с поддержкой Wi-Fi 802.11 a/b/g/n/ac и Bluetooth 4.2, а также с возможностью работы в двух диапазонах 2,4/5,0 ГГц. Максимальная заявленная скорость передачи данных может достигать 867 Мбит/с.

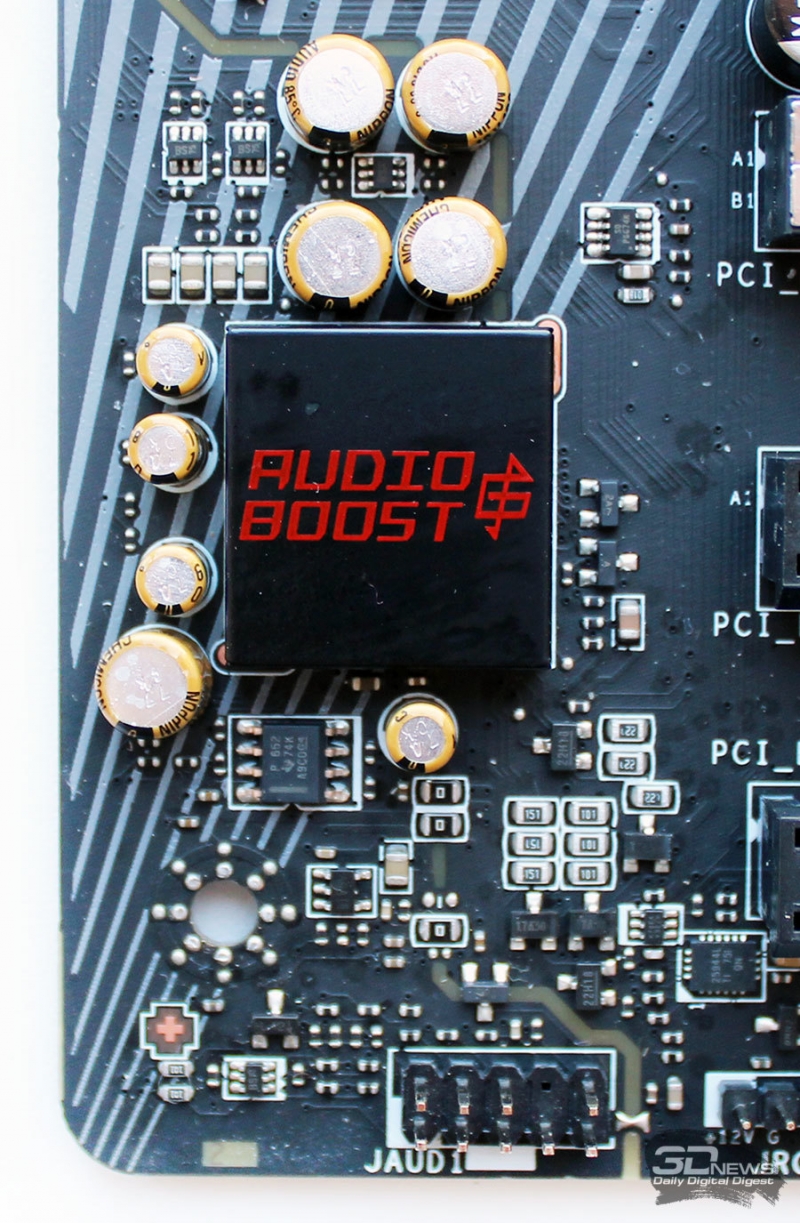

Аудиосистема на плате называется Audio Boost 4, но в её основе лежит, пожалуй, самый популярный для встроенного звука 7.1-канальный HD-аудиокодек Realtek ALC1220, экранированный колпачком.

В набор аппаратных оптимизаций аудиотракта входят звуковые конденсаторы Chemi-Con, усилитель для наушников, разные слои текстолита для левого и правого каналов, изолированная от PCB звуковая карта, а также позолоченные аудиоразъёмы.

Программные оптимизации звука возложены на технологию Nahimic Sound 2+.

Контроллер Nuvoton NCT6795D-M обеспечивает работу комбинированного порта PS/2, функции мониторинга и управления вентиляторами.

MSI Z370 Gaming Pro Carbon AC может одновременно управлять шестью вентиляторами по PWM-сигналу или напряжением. Скорость каждого из подключенных вентиляторов настраивается либо через BIOS, либо через приложение Control Center. Один разъём имеет повышенную до 2А силу тока и может обеспечить питанием энергоёмкие помпы систем жидкостного охлаждения.

Знаете, что идёт первым сразу после схемы в описании материнской платы на официальном сайте? Не описание схемы питания процессора или скоростные интерфейсы, и даже не поддерживаемые частоты памяти или «прокачанный» звук. Первой идёт подсветка. Именно она, по мнению MSI, должна стать самой важной составляющей при выборе платы.

Кроме того, что поддерживаются внешние RGB-ленты, теперь подсветку можно настраивать по 17 режимам!

Ребята, честное слово, – лучше бы вы с таким же рвением расширяли и усиливали фазы питания процессора, радиаторы на них, ну или хотя бы какие-нибудь порты. Баловство всё это, и уже начинает в какой-то степени раздражать. Сделали подсветку, реализовали возможность её расширения внешней лентой — и хватит. Зачем же уделять ей так много внимания и ресурсов? Сосредоточьтесь на других областях, пожалуйста.

Среди разъёмов на нижнем крае текстолита разместилась кнопка DEMOLED1 с перемычкой JSEL1, с помощью которых можно менять цвет подсветки и её режимы.

А вот индикатора POST-кодов нет, это минус.

На элементах цепи питания процессора установлены увесистые алюминиевые радиаторы с термопрокладками, объединённые пластиковым кожухом, хотя без него было бы ещё лучше. Радиатор чипсета в большей степени декоративный, да ещё и с подсветкой, но для холодного кристалла Intel Z370 больше и не требуется.

Как мы уже упоминали выше, для накопителя в первом слоте M.2 также есть пластина-радиатор с термопрокладкой M.2 Shield.

#Возможности UEFI BIOS

На момент подготовки статьи для материнской платы MSI Z370 Gaming Pro Carbon AC была доступна только одна версия BIOS – 7B45vA0 от 13 сентября 2017 года. Тем не менее оболочка уже отличалась исключительной стабильностью и отзывчивостью. Что касается удобства навигации, то здесь потребуется определённый навык. Отметим, что каких-то серьёзных отличий от BIOS материнских плат MSI на чипсете Intel Z270 здесь нет, поэтому мы не видим необходимости подробно описывать каждый раздел в очередной раз. Так что остановимся только на ключевых моментах.

Базовый режим BIOS, EZ Mode, поможет настроить только основные параметры компонентов либо активировать форсированный игровой режим.

Расширенный режим встречает пользователя яркой заставкой в центре и открывает доступ к шести основным разделам с настройками и встроенными утилитами.

Подраздел Settings включает в себя настройку любых параметров материнской платы и её контроллеров, за исключением функций оверклокинга.

В нём же вы найдёте разделы с загрузкой системы и сохранением параметров.

Конечно же, самое интересное находится в основном разделе с коротким, но однозначным названием ОС. Здесь мы рекомендуем сразу переключиться в режим Expert, расширив таким образом и без того многочисленные настройки. Здесь собрано всё, что касается разгона процессора и оперативной памяти, регулировки напряжений и параметров их стабилизации, а также режимы энергосбережения.

Возможности MSI Z370 Gaming Pro Carbon AC по изменению напряжений можно назвать исчерпывающими, хотя шаг изменения и несколько грубее, чем у только что протестированной нами Gigabyte Z370 AORUS Gaming 7. Мы привели их в таблице ниже.

Напряжение Минимальное
значение, В
Максимальное
значение, В
Шаг, В
CPU Core 0,600 1,520 0,005
CPU System Agent 0,600 2,000 0,010
CPU IO 0,600 2,000 0,010
CPU PLL OC 0,600 2,000 0,010
CPU PLL SFR
0,900
1,500 0,015
Ring PLL SFR 0,900 1,500 0,015
SP PLL SFR 0,900 1,500 0,015
MC PLL SFR 0,900 1,500 0,015
CPU ST PLL 0,600 2,200 0,010
DRAM 0,600 2,200 0,010
PCH 0,600 2,000 0,010

Подраздел DigitALL Power содержит настройки стабилизации напряжений, где ключевой является CPU Loadline Calibration Control, имеющая на данной модели платы восемь уровней стабилизации.

Доступных для изменения таймингов оперативной памяти в BIOS более шести десятков – будет чем заняться долгими зимними вечерами.

Кроме всего перечисленного, в глубине раздела OC можно найти подробную информацию о процессоре и оперативной памяти.

Непривычно глубоко запрятан раздел с настройками процессора, включая лимиты по питанию и току, которые начинающие оверклокеры иногда забывают увеличивать, а потом удивляются отсутствию прироста производительности после разгона.

BIOS позволяет сохранить для последующего использования шесть профилей настроек.

Встроенная в BIOS утилита Hardware Monitor поможет настроить режим работы каждого из шести подключённых к плате вентиляторов с привязкой к температуре процессора или температуре материнской платы.

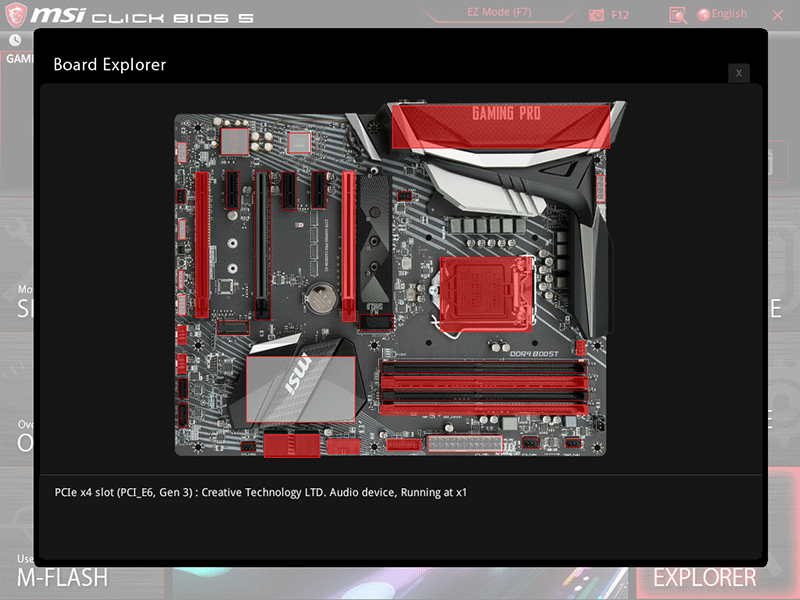

Встроенный в BIOS браузер поможет ознакомиться с контроллерами материнской платы и установленными в неё компонентами.

При выходе из BIOS показываются все изменённые в процессе настройки, чтобы можно было ещё раз перепроверить их. Как и в самом начале, отметим, что никаких проблем с внутренней оболочкой материнской платы MSI Z370 Gaming Pro Carbon AC мы не выявили.

#Разгон и стабильность

Проверка стабильности, оверклокерского потенциала и производительности материнской платы MSI Z370 Gaming Pro Carbon AC была проведена в закрытом корпусе системного блока при комнатной температуре около 24 градусов Цельсия. Конфигурация состояла из следующих комплектующих:

  • системная плата: MSI Z370 Gaming Pro Carbon AC (Intel Z370 Express, LGA1151v2, BIOS A0 от 13.09.2017);
  • процессор: Intel Core i5-8600K 3,6-4,3 ГГц (Coffee Lake, 14++ нм, U0, 6 × 256 Kбайт L2, 9 Мбайт L3, TDP 95 Вт);
  • система охлаждения CPU: Noctua NH-D15 (один 140-мм вентилятор Noctua NF-A15 на 860–1540 об/мин);
  • термоинтерфейс: ARCTIC MX-4;
  • видеокарта: Gigabyte GeForce GTX 950 WF2 OC 2 Гбайт 1102-1279/6612 МГц;
  • оперативная память: DDR4 2 × 8 Гбайт GeIL Evo X GEX416GB3000C15ADC (XMP 3000 МГц, 15-17-17-35_2T, 1,35 В);
  • системный диск: Intel SSD 730 480 Гбайт (SATA III, BIOS vL2010400);
  • диск для программ и игр: Western Digital VelociRaptor 300 Гбайт (SATA II, 10000 об/мин, 16 Мбайт, NCQ);
  • архивный диск: Samsung Ecogreen F4 HD204UI 2 Тбайт (SATA II, 5400 об/мин, 32 Мбайт, NCQ);
  • звуковая карта: Auzen X-Fi HomeTheater HD;
  • корпус: Thermaltake Core X71 (пять be quiet! Silent Wings 2 (BL063) на 900 об/мин);
  • панель управления и мониторинга: Zalman ZM-MFC3;
  • блок питания: Corsair AX1500i Digital ATX (1500 Вт, 80 Plus Titanium), 140-мм вентилятор.

По независящим от нас причинам в сегодняшней статье у нас будет другой процессор – инженерный семпл Intel Core i5-8600K.

Его самое важное отличие от тестировавшегося в прошлой статье Intel Core i7-8700K – отсутствие Hyper-Threading. То есть чистые шесть ядер/шесть потоков и ничего больше.

Тестирование было проведено под управлением операционной системы Microsoft Windows 10 Pro версии 1703 (15063.674) с установкой следующих драйверов:

Стабильность системы при разгоне мы проверяли стресс-утилитой Prime95 версии 29.3 и другими бенчмарками, а мониторинг проводился с помощью HWiNFO64 версии 5.59-3265 и новее.

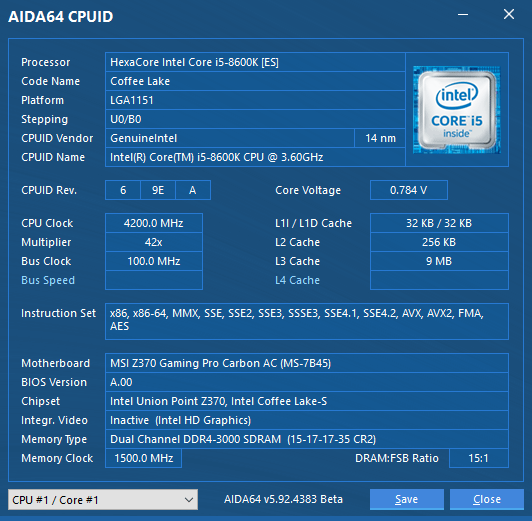

Перед тестированием приведём характеристики платы из утилиты AIDA64 Extreme.

Как и всегда, первое тестирование системы, собранной на MSI Z370 Gaming Pro Carbon AC, мы провели при автоматических настройках BIOS. Из изменений отметим только отключение неиспользуемых контроллеров и активацию XMP. Старт прошёл на удивление быстро (пожалуй, на этой плате самое быстрое прохождение процедуры POST), и процессор с памятью уверенно запустились в своих штатных режимах.

Под тестом Small FFT Prime95 температуры системы можно назвать щадящими, поскольку на процессоре максимальная температура достигала лишь 61 градуса Цельсия, а чипсет нагревался всего до 37 градусов Цельсия.

Тем не менее нельзя не заметить тот факт, что напряжение процессора увеличивалось до 1,176 В, а напряжения VCCIO и VCCSA поднимались, соответственно, до 1,288 и 1,328 В, что для них чрезмерно много. Поэтому нашим следующим шагом стало определение минимально возможного напряжения процессора на номинальной его частоте при фиксации LLC в четвёртом уровне стабилизации. Оно оказалось равно 1,080 В. Одновременно с ним мы зафиксировали VCCIO и VCCSA на более чем достаточных для них 1,050 В. После этого температуры заметно снизились, а пиковый уровень энергопотребления системы упал с 195 до 147 Вт.

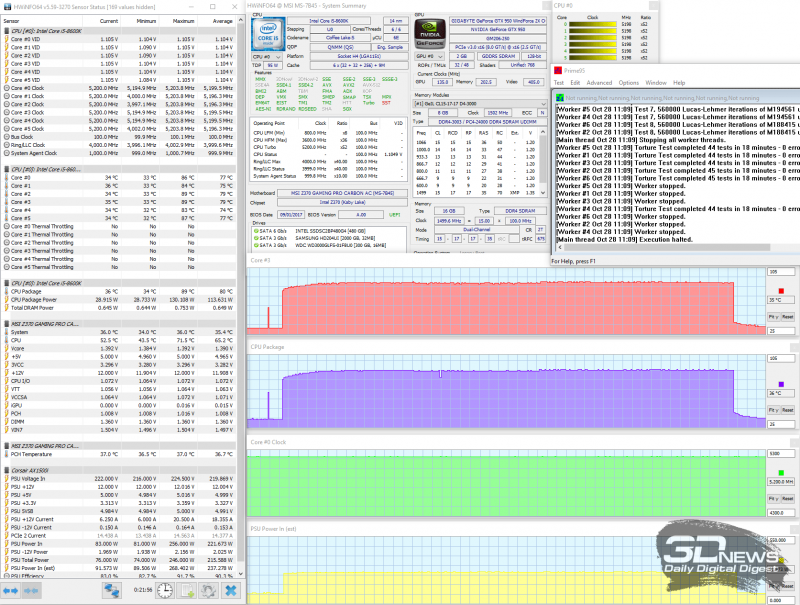

Оставив LLC, VCCIO и VCCSA без изменений, зафиксировав Ring Clock на 4,0 ГГц и установив отрицательный оффсет для AVX-инструкций на 10, мы последовательно повышали частоту процессора множителем, подбирая для каждого из шагов минимально возможные напряжения. Результаты оказались такими: 4,9 ГГц при 1,210 В, 5,0 ГГц при 1,255 В, 5,1 ГГц при 1,315 В и, наконец, 5,2 ГГц при 1,380 В.

Выше идти мы уже не рискнули, поскольку процессор нужно было возвращать, а напряжения выше 1,4 В для Coffee Lake можно назвать опасными. И всё же температуры процессора при таком разгоне ещё были далеки от критической отметки и достигали только 89 градусов Цельсия.

Результат, на наш взгляд, вполне приличный, хотя не будем забывать, что у Intel Core i5-8600K всего шесть потоков, а не 12, как у старшего в линейке Intel Core i7-8700K. Добавим, что в завершение разгона процессора мы без потери стабильности увеличили частоту кеша до 4600 МГц и сократили минусовой оффсет для AVX до 6.

Завершающим этапом проверки оверклокерских возможностей MSI Z370 Gaming Pro Carbon AC стал небольшой тест на разгон оперативной памяти. И здесь материнская плата нас в очередной раз порадовала, поскольку от двухканального комплекта GeIL Evo X GEX416GB3000C15ADC с номинальной частотой 3 ГГц мы добились стабильности на частоте 3,333 ГГц с таймингами 16-18-18-32 CR2 при штатном напряжении 1,35 В, да ещё и с занижением второстепенных таймингов.

#Производительность

Блоков с результатами тестирования у нас сегодня будет два. Сначала мы сравним производительность системы на MSI Z370 Gaming Pro Carbon AC в номинальном режиме работы и при разгоне.

MSI Z370 Gaming Pro Carbon AC
Intel Core i5-8600K 3,6-4,3 ГГц
DDR4 2 × 8 Гбайт GeIL Evo X GEX416GB3000C15ADC
3,0 ГГц 15-17-17-35 CR2 tRFC-750 tREFI-12125
MSI Z370 Gaming Pro Carbon AC
Intel Core i5-8600K @5,2 ГГц
DDR4 2 × 8 Гбайт GeIL Evo X GEX416GB3000C15ADC
3,333 ГГц 16-18-18-32 CR2 tRFC-500 tREFI-65535
AIDA64 Extreme 5 cache & memory benchmark (+17,6%)

WinRAR 5.50 x64 (+21,1%)
7-zip 17.01 beta x64 (+25,7%)

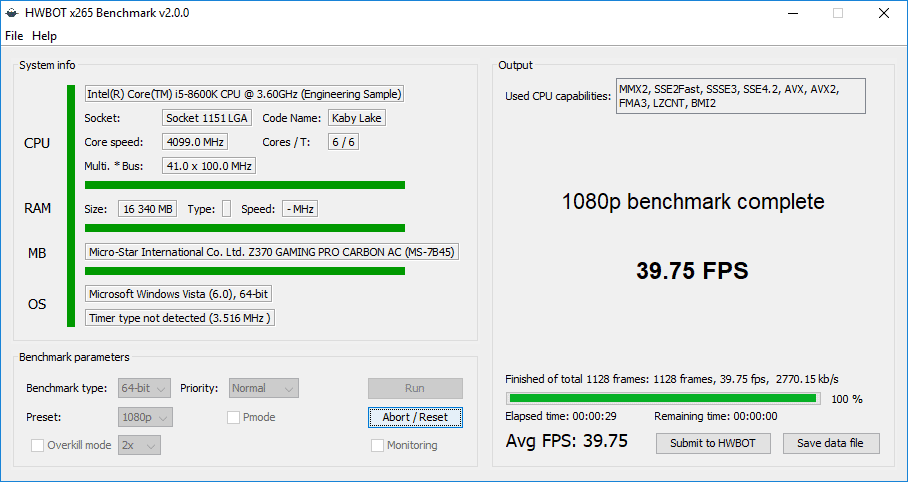

HWBOT x265 v2.0.0 (+14,5%)
EZ CD Audio Converter, FLAC в MP3 320 Кбит/с (+6,3%)
Blender 2.79 (+14,1%)
Corona 1.3 Benchmark (+20,5%)
CINEBENCH R15 x64 (+26,8%)

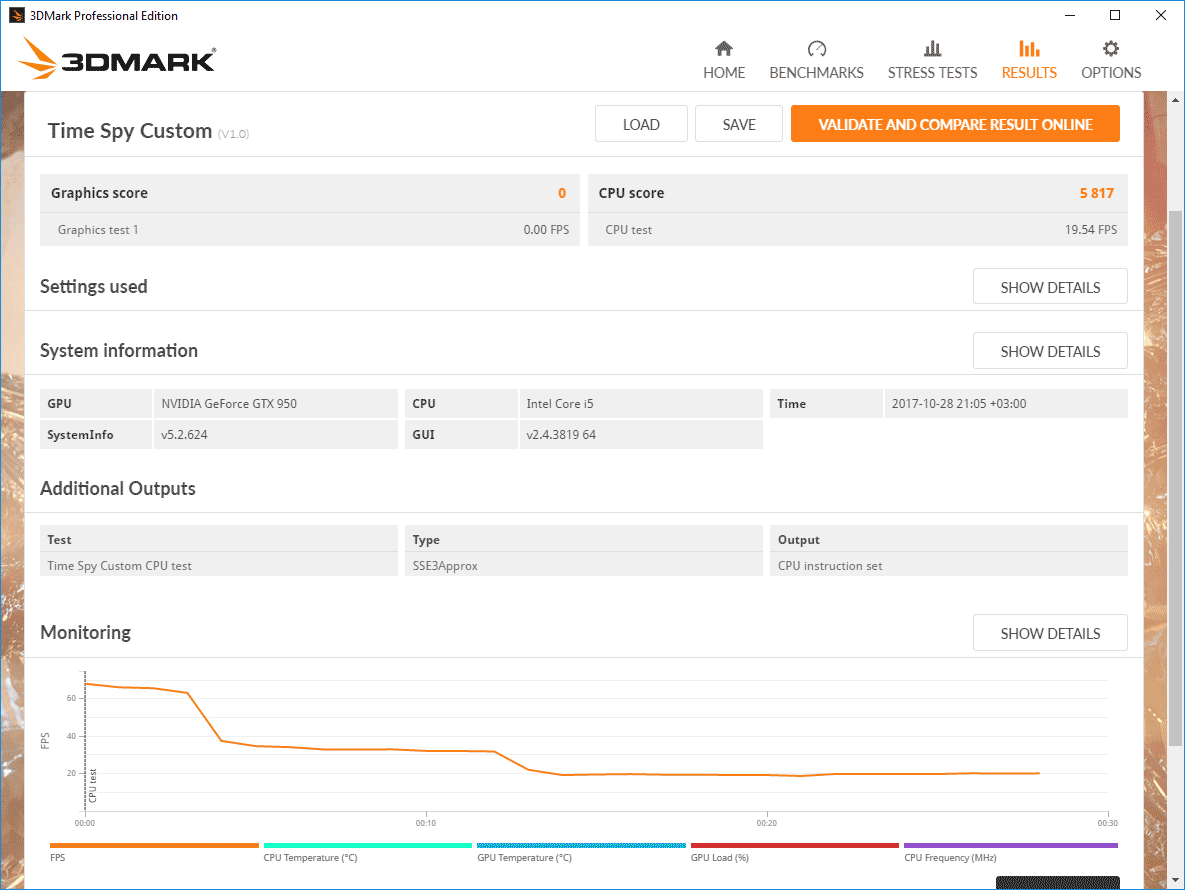

3DMark 2.4.3819 64, Time Spy CPU test (+22,9%)

Максимального прироста производительности удалось достичь в архиваторе 7-zip, однако и в Cinebench с 3DMark разогнанная платформа демонстрирует очень неплохой прирост.

Второй блок результатов тестирования ответит нам на вопрос: как сильно отстаёт связка из MSI Z370 Gaming Pro Carbon AC с Intel Core i5-8600K на 5,2 ГГц и быстрой памятью от Gigabyte Z370 AORUS Gaming 7 с Intel Core i7-8700K на 5,0 ГГц с чуть более медленной памятью?

Gigabyte Z370 AORUS Gaming 7
Intel Core i7-8700K @5,0 ГГц
DDR4 2 × 8 Гбайт GeIL Evo X GEX416GB3000C15ADC
3,2 ГГц 15-17-17-35 CR2 tRFC-450 tREFI-65534
MSI Z370 Gaming Pro Carbon AC
Intel Core i5-8600K @5,2 ГГц
DDR4 2 × 8 Гбайт GeIL Evo X GEX416GB3000C15ADC
3,333 ГГц 16-18-18-32 CR2 tRFC-500 tREFI-65535
AIDA64 Extreme 5 cache & memory benchmark
WinRAR 5.50 x64
7-zip 17.01 beta x64
HWBOT x265 v2.0.0
EZ CD Audio Converter, FLAC в MP3 320 Кбит/с
Blender 2.79
Corona 1.3 Benchmark
CINEBENCH R15 x64
3DMark 2.4.3819 64, Time Spy CPU test

Можно сказать, что ядра и потоки всё решают. Даже несмотря на более высокую частоту процессора и повышенную пропускную способность оперативной памяти, Intel Core i5-8600K никак не может конкурировать с Intel Core i7-8700K. Впрочем, не зря же Intel продаёт эти процессоры с 100-долларовой разницей в стоимости?

#Заключение

MSI Z370 Gaming Pro Carbon AC оставила о себе исключительно положительные впечатления. Несмотря на уже порядком поднадоевшую подсветку и отсутствие индикатора POST-кодов, данная плата способна стать настоящим хитом для игровой системы среднего класса. Она недорого стоит и при этом оснащена всем необходимым, включая два порта M.2 и USB 3.1 Gen 2. Качественная и надёжная элементная база вкупе с близким к идеалу BIOS позволят выжать из процессора и памяти «все соки», а шесть подключаемых к плате вентиляторов и гибкая система их настройки помогут создать внутри корпуса эффективную и одновременно тихую систему охлаждения. В общем, сегодня нам понравилось всё, начиная с внешнего вида платы с карбоновыми вставками и заканчивая результатами разгона. Поэтому рекомендуем.



3DNews рекомендует!
⇣ Содержание
Если Вы заметили ошибку — выделите ее мышью и нажмите CTRL+ENTER.
Вечерний 3DNews
Каждый будний вечер мы рассылаем сводку новостей без белиберды и рекламы. Две минуты на чтение — и вы в курсе главных событий.

window-new
Soft
Hard
Тренды 🔥
Diablo IV добавили в Game Pass, но для игры на ПК всё равно нужен Battle.net 6 мин.
Canonical увеличила срок поддержки LTS-релизов Ubuntu до 12 лет 59 мин.
Claude 3 Opus сбросила GPT-4 с первого места в рейтинге языковых моделей 2 ч.
Intel Gaudi2 остаётся единственным конкурентом NVIDIA H100 в бенчмарке MLPerf Inference 2 ч.
Яндекс представил третье поколение нейросетей YandexGPT 2 ч.
«Мы нанимаем сценаристов, а не заставляем ChatGPT писать диалоги за них»: глава Larian высказался о потенциале ИИ в разработке игр 2 ч.
Аппаратные требования больших языковых моделей ИИ сокращаются вдвое каждые восемь месяцев 3 ч.
Sega подтвердила массовые увольнения и продажу Relic Entertainment — разработчики Company of Heroes и Warhammer 40,000: Dawn of War вновь станут независимыми 4 ч.
Hellgate: London спустя 17 лет получит продолжение на Unreal Engine 5 — первые подробности Hellgate: Redemption 4 ч.
Take-Two Interactive купит Gearbox у Embracer Group за $460 миллионов — подтверждена новая Borderlands 5 ч.
