Обзор материнской платы Gigabyte H370 Aorus Gaming 3 WiFi: есть ли смысл платить больше? / Материнские платы

Набор системной логики Intel H370, выпущенный в составе обновлённой линейки чипсетов 300-й серии, отличается от Intel B360 увеличенным с 12 до 20 числом линий PCI Express, двумя дополнительными портами USB 3.1 Gen1 и поддержкой RAID. Больше никаких функциональных изменений в данном наборе логики нет, как нет и функций оверклокинга процессора и оперативной памяти, присущих старшему Intel Z370. Вот и приходится производителям материнских плат как-то дополнительно выкручиваться, чтобы разграничить свои продукты, выпущенные на B360 и H370. Наглядным примером такой попытки стала материнская плата Gigabyte H370 Aorus Gaming 3 WiFi, обзору и тестированию которой мы посвятили сегодняшнюю статью.

Ну а поскольку совсем недавно мы тестировали Gigabyte B360 Aorus Gaming 3 WiFi как раз на Intel B360, то в этом обзоре мы будем много сравнивать эти две платы Gigabyte, чтобы определить целесообразность переплаты за более дорогую версию.

⇡#Технические характеристики и стоимость

Gigabyte H370 Aorus Gaming 3 WiFi
Поддерживаемые процессоры	Процессоры Intel Core i7 / Core i5 / Core i3 / Pentium / Celeron в исполнении LGA1151-v2 восьмого поколения микроархитектуры Core
Чипсет	Intel H370 Express
Подсистема памяти	4 × DIMM DDR4 небуферизованной памяти объёмом до 64 Гбайт; двухканальный режим работы памяти; поддержка модулей с частотой 2666/2400/2133 МГц; поддержка Intel XMP (Extreme Memory Profile)
Графический интерфейс	Интегрированное графическое ядро процессора позволяет использовать порт DVI-D с максимальным разрешением 1920 × 1200 пикселей при 60 Гц и порт HDMI версии 1.4 с максимальным разрешением 4096 × 2160 пикселей при 30 Гц; максимальный объём выделенной памяти 1 Гбайт
Разъёмы для плат расширения	1 слот PCI Express x16 3.0, режим работы x16; 1 слот PCI Express x16 3.0, режим работы x4; 4 слота PCI Express x1, режим работы x1
Масштабируемость видеоподсистемы	AMD 2-way CrossFireX Technology
Интерфейсы накопителей	Чипсет Intel H370 Express: – 6 × SATA 3, пропускная способность до 6 Гбит/с (поддержка RAID 0, 1, 5 и 10); – 2 × M.2 (M.2M с пропускной способностью до 32 Гбит/с поддерживает только PCI Express-накопители длиной от 42 до 110 мм, M.2P с пропускной способностью до 16 Гбит/с поддерживает SATA и PCI Express-накопители длиной от 42 до 80 мм); – поддержка технологии Intel Optane Memory
Сетевые интерфейсы	Гигабитный сетевой контроллер Intel I219-V (10/100/1000 Мбит/с); беспроводной сетевой контроллер GC-CI22M_A CNVi с поддержкой стандартов 802.11a/b/g/n/ac Wave2 и 11ac 160 МГц, Bluetooth 5.0, возможностью работы в двух диапазонах 2,5/5,0 ГГц и максимальной пропускной способностью 1,73 Гбит/с
Аудиоподсистема	7.1-канальный HD-аудиокодек Realtek ALC1220: – 7 аудиоконденсаторов Fine Gold; – 4 аудиоконденсатора WIMA FKP2; – экранирование аудиопроцессора; – изолированная от PCB звуковая карта; – соотношением «сигнал–шум» 120 дБ при воспроизведении и 114 дБ при записи
Интерфейс USB	Чипсет Intel H370 Express: – 5 портов USB 3.1 Gen1 (2 – на задней панели, 3 – подключаются к коннекторам на текстолите); – 6 портов USB 2.0/1.1 (4 – на задней панели, 2 – подключаются к коннектору на текстолите); – 2 порта USB 3.1 Gen2 Type-C и Type-А на задней панели
Разъёмы и кнопки на задней панели	2 порта USB 2.0/1.1 и комбинированный PS/2-порт; видеопорт DVI-D; видеопорт HDMI 1.4 и 2 порта USB 3.1 Gen1; порты USB 3.1 Gen1 Type-C и USB 3.1 Gen2 Type-A; 2 порта USB 2.0/1.1 и сетевая LAN-розетка RJ-45; 6 3,5-мм аудиоразъёмов
Внутренние разъёмы на системной плате	24-контактный разъём питания ATX; 8-контактный разъём питания ATX 12 В; 6 SATA 3; 2 M.2; 4-контактный разъём для вентилятора CPU с поддержкой PWM; 4-контактный разъём для помпы СЖО; 3 4-контактных разъёма для корпусных вентиляторов с поддержкой PWM; 2 4-контактных RGB LED-разъёма; 2 перемычки для мощности RGB LED-разъёмов; группа разъёмов для передней панели; разъём аудио для передней панели; разъём USB 3.1 Gen1 Type-C; коннекторы USB 3.1 Gen1 для подключения одного порта; разъём USB 2.0/1.1 для подключения 2 портов; разъём S/PDIF Out; коннектор Thunderbolt; разъём TPM (Trusted Platform Module); коннектор COM-порта; перемычка Clear CMOS
BIOS	2 × 128 Мбит AMI UEFI BIOS с мультиязычным интерфейсом и графической оболочкой; поддержка технологии DualBIOS; совместимость с ACPI 5.0; поддержка PnP 1.0a; поддержка SM BIOS 2.7; поддержка DMI 2.7; поддержка WfM 2.0
Контроллер I/O	iTE IT8686E
Фирменные функции, технологии и особенности	APP Center: – 3D OSD; – @BIOS; – AutoGreen; – Cloud Station; – EasyTune; – Easy RAID; – Fast Boot; – Game Boost; – ON/OFF Charge; – Platform Power Management; – RGB Fusion; – Smart Backup; – Smart Keyboard; – Smart TimeLock; – Smart HUD; – System Information Viewer; – USB Blocker; – V-Tuner; Q-Flash; Xpress Install
Форм-фактор, габариты (мм)	ATX, 305 × 244
Гарантия производителя, лет	3
Минимальная розничная стоимость, руб.	9 860

⇡#Упаковка и комплектация

Если не обратить внимания на одну букву и одну цифру в названии платы Gigabyte H370 Aorus Gaming 3 WiFi на коробке, то легко спутать её с Gigabyte B360 Aorus Gaming 3 WiFi – настолько они похожи. А вот с обратной стороны коробки деталей и полезной информации уже больше, и здесь вряд ли можно перепутать упаковки этих плат.

Посмотрим на стикер на торце коробки — и сразу переходим к комплектующим.

На первый взгляд здесь всё стандартно, не считая маленькой платы – внешнего модуля Wi-Fi, а также антенн для него.

Не нов и набор наклеек серии Aorus.

А вот приятным и неожиданным бонусом в комплекте с платой оказалась светодиодная лента длиной 60 см.

На моей памяти это первый случай такой комплектации платы, и уж точно первый в бюджетном сегменте, к которому Gigabyte H370 Aorus Gaming 3 WiFi и относится, поскольку стоимость данной модели в России не превышает 10 тысяч рублей. Добавим, что плата выпускается в Китае и обеспечивается трёхлетней гарантией.

⇡#Дизайн и особенности

Плата выполнена в полноразмерном ATX-формате и имеет размеры 305 × 244 мм. Визуально она выглядит заметно интереснее B360 Aorus Gaming 3 WiFi, которую мы сегодня будем ещё много раз упоминать. Плату наделили не одним, а двумя металлизированными слотами PCI Express, добавили алюминиевую оболочку разъёмам оперативной памяти и россыпь ярких конденсаторов в аудиозоне.

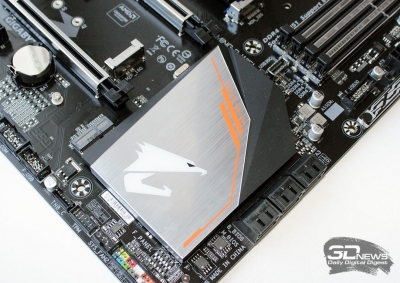

Не забыты и радиаторы на VRM и чипсете, стилизованные в общем тренде серии плат Aorus. Чипсетный радиатор ещё и имеет подсветку — на нем сияет взмывающая вверх голова орла.

Основные особенности платы расписаны на красочной схеме.

Узнать о них дополнительные сведения поможет более подробное описание из инструкции по эксплуатации платы.

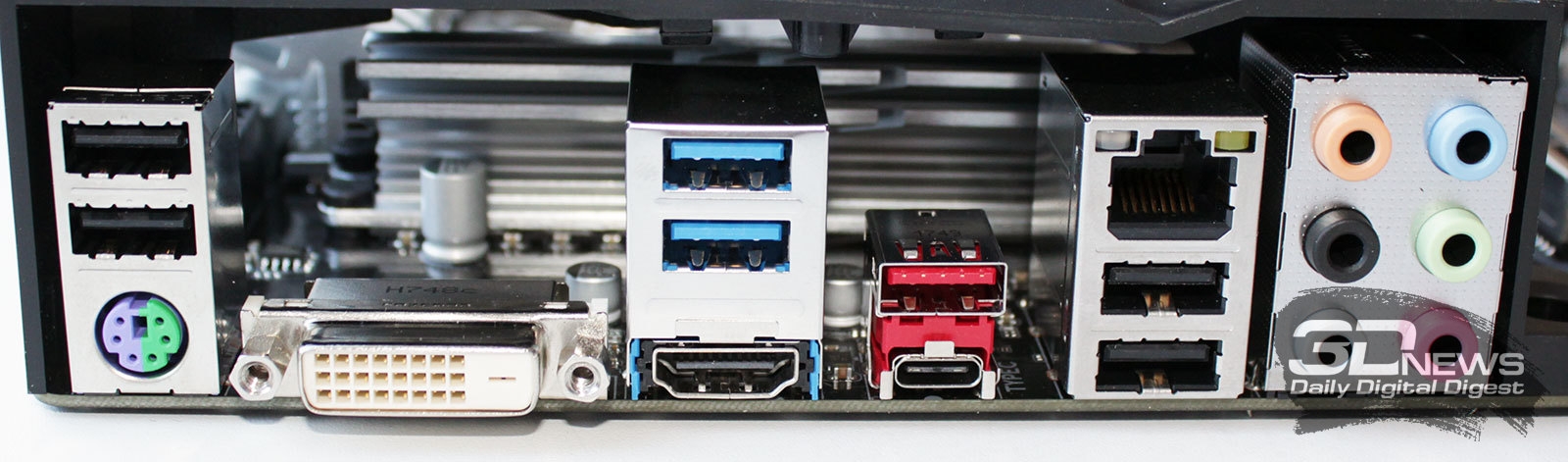

Сравнивая задние панели двух плат Gigabyte, можно было бы сказать, что они идентичные, но одно различие всё же есть: на H370 оба порта USB 3.1 являются быстрыми Gen2 (Type-C и Type-А), тогда как у B360 высокоскоростным был только один порт.

Вот как выглядит новинка без кожуха и радиаторов.

Процессорный разъём LGA1151v2 здесь не имеет никаких отличий и особенностей.

Плата поддерживает все без исключения процессоры, выпускаемые в данный момент в конструктивном исполнении LGA1151v2.

Первое серьёзное отличие от сестры на базе чипсета Intel B360 заключается в более мощной системе питания процессора. Здесь задекларирована схема «8+2», но восемь фаз, отведённые на процессор, на самом деле представляют собой четыре фазы с удвоителями. А ещё по одной фазе отведено на питание VCCSA и VCCIO.

Управляющий контроллер точно такой же – Intersil 95866.

Нет никаких отличий и в разъёмах питания платы.

Чипсет Intel H370 Express, который по ссылке можно сравнить с Intel B360 Express, также не может иметь никаких особенностей.

Зато есть различия в слотах для оперативной памяти DDR4. На Gigabyte H370 Aorus Gaming 3 WiFi они получили металлизированную оболочку Ultra Durable Memory Armor и подсветку.

К сожалению, все 64 гигабайта памяти смогут работать на частоте не выше 2667 МГц, какие бы профили XMP они ни поддерживали. Список сертифицированных модулей памяти и их наборов довольно обширный, но толку от него из-за такого ограничения мало. Добавим, что система питания памяти двухканальная.

Оснащение слотами PCI Express на Gigabyte H370 Aorus Gaming 3 WiFi иное, нежели на Gigabyte B360 Aorus Gaming 3 WiFi. Металлизированную оболочку здесь имеют уже оба слота PCI Express x16 3.0, но они также могут работать только по схеме х16/х4 — и только для двух видеокарт на графических процессорах AMD. Графический адаптер NVIDIA можно установить только один.

Кроме того, на плате есть четыре слота PCI Express x1.

В плане обеспечения работы видеовыходов H370 Aorus не имеет отличий от B360 Aorus — она оснащена таким же контроллером ASMedia ASM1442K, отвечающим за эту функциональность.

Нет различий и в количестве портов SATA III с максимальной пропускной способностью 6 Гбит/с, но на Gigabyte H370 Aorus Gaming 3 WiFi все они распаяны в привычной, горизонтальной ориентации и поддерживают создание RAID-массивов уровней RAID 0, 1, 5 и 10.

Портов для SSD-модулей, работающих по протоколу NVMe, на плате также два. Верхний поддерживает только PCI Express-накопители длиной от 42 до 110 мм и может обеспечить пропускную способность до 32 Гбит/с, а вот нижний сможет работать и с SATA-накопителями, правда, длиной от 42 до 80 мм. При этом его максимальная пропускная способность ограничена 16 Гбит/с.

Из ограничений при совместной работе SATA- и M.2-портов можно отметить только отключение второго порта SATA при установке в нижний M.2 накопителя SATA-типа.

В общей сложности Gigabyte H370 Aorus Gaming 3 WiFi оснащается тринадцатью портами USB (при максимальных 14 для этого чипсета). Шесть из них относятся к стандарту USB 2.0: 4 расположены на задней панели и 2 – на текстолите. Пять портов USB 3.1 Gen1 распределены: два выведены на заднюю панель, ещё три можно забрать с текстолита.

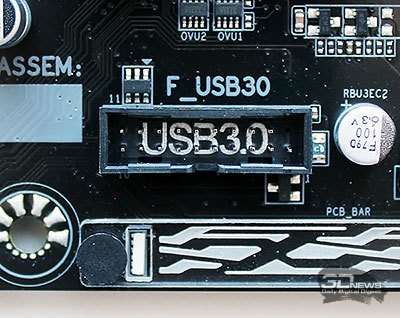

Ещё два порта — высокоскоростные USB 3.1 Gen2 (Type-C и Type-А) — размещены на задней панели (красного цвета). Дополнительных контроллеров для таких портов плата не имеет.

Сетевые интерфейсы на Gigabyte H370 Aorus Gaming 3 WiFi точно такие же, как и на Gigabyte B360 Aorus Gaming 3 WiFi: проводную сеть организует контроллер Intel I219-V, а беспроводную – модуль Intel Wireless-AC 9560, устанавливаемый в порт CNVi.

Существует и версия Gigabyte H370 Aorus Gaming 3 без WiFi, которая предлагается по цене на 860 рублей ниже.

Вторым существенным отличием (после цепи питания процессора) H370 Aorus Gaming 3 от B360 Aorus Gaming 3 является аудиопроцессор. Если на ранее рассмотренной плате устанавливался аудиокодек Realtek ALC892, то на героине сегодняшнего тестирования – более серьезный Realtek ALC1220. Кроме того, здесь не четыре, а семь аудиоконденсаторов Fine Gold, дополненные четвёркой конденсаторов WIMA FKP2.

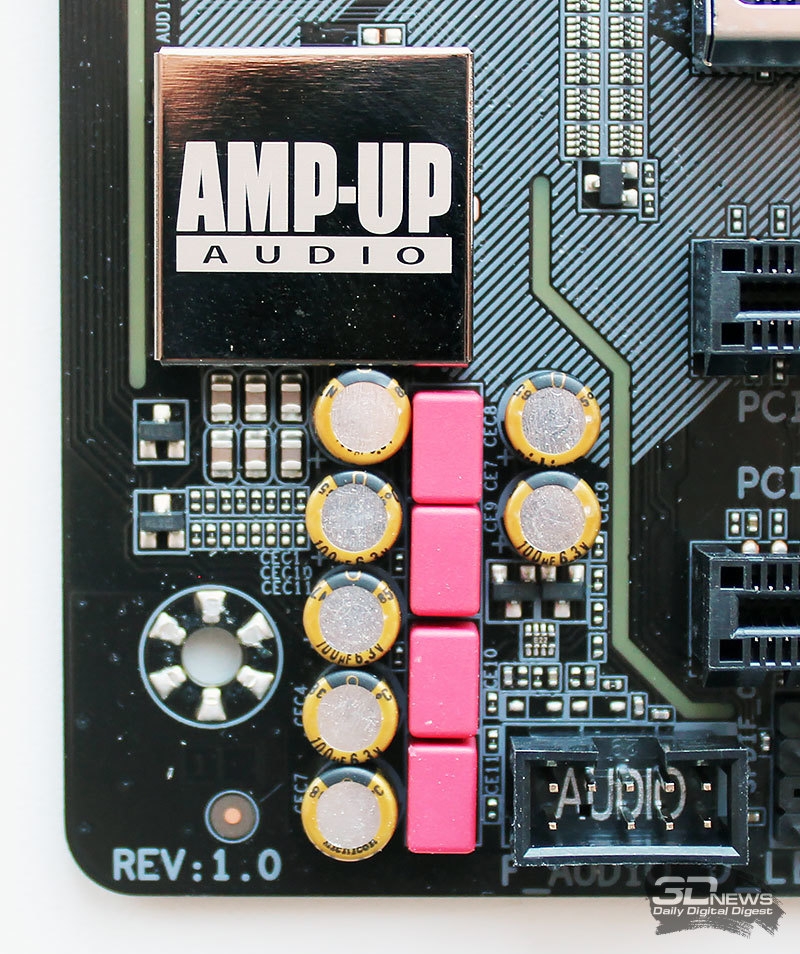

Эти элементы вместе с экранированием аудиопроцессора и защитой зоны аудио токонепроводящими полосками позволили добиться соотношения «сигнал – шум» на уровне 120 дБ при воспроизведении и 114 дБ при записи.

А вот Super I/O-контроллер здесь точно такой же – iTE IT8686E.

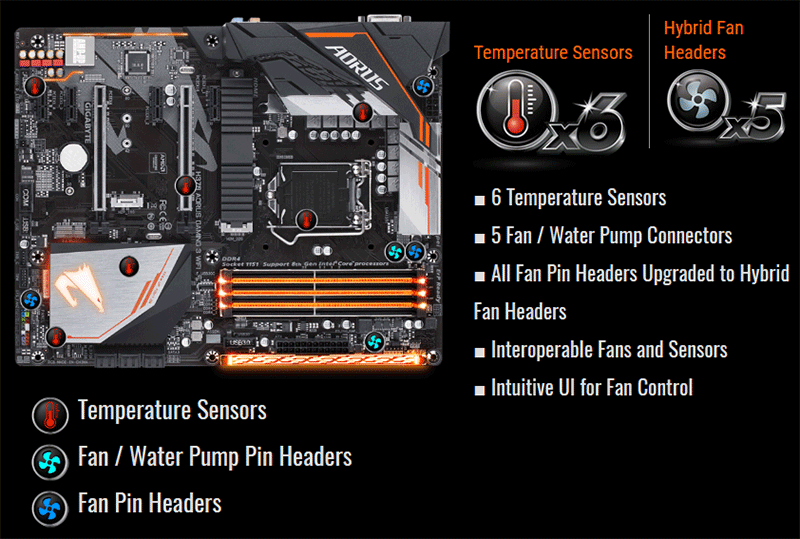

Соответственно, возможности по мониторингу и управлению вентиляторами у Gigabyte H370 Aorus Gaming 3 WiFi те же самые, что и у Gigabyte B360 Aorus Gaming 3 WiFi.

Плата поддерживает технологию DualBIOS, реализованную двумя 128-битными микросхемами с возможностью автоматического восстановления основной из резервной.

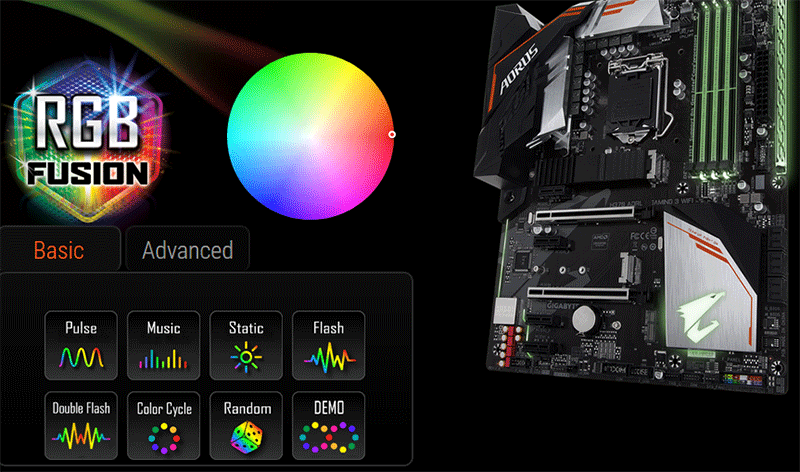

Система подсветки RGB Fusion на плате более широкая, чем на H360 Aorus, так как подсвечивается не только зона аудио и чипсетный радиатор, но и слоты оперативной памяти, а также сменная светодиодная полоска вдоль 24-контактного разъёма питания.

Она управляется через BIOS или одноимённое программное обеспечение.

Кроме того, к плате можно подключать светодиодные ленты, управление которыми реализовано через контроллер iTE 8295FN-56А. Напомним, что в комплекте с Gigabyte H370 Aorus Gaming WiFi одна такая лента есть.

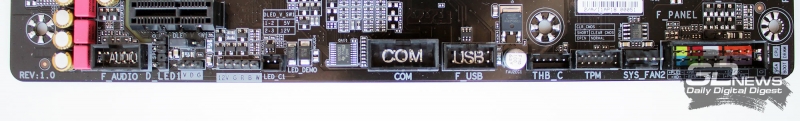

Набор разъёмов на нижнем крае текстолита не различается у обеих плат Gigabyte.

Индикатора POST-кодов вы здесь также не найдёте.

В плане охлаждения Gigabyte H370 Aorus Gaming 3 WiFi ничем не отличается от Gigabyte B360 Aorus Gaming 3 WiFi.

Тем не менее мы ещё раз отметим добротную пластину-радиатор для накопителя в первом порте M.2.

⇡#Возможности UEFI BIOS

Поскольку обе платы Gigabyte очень похожи, то и BIOS у них — практически копии друг друга. А так как в предыдущей статье мы уже подробно рассмотрели программную оболочку Gigabyte B360 Aorus Gaming 3 WiFi, то в сегодняшней уделим внимание только тем немногочисленным моментам, которые упустили в предыдущем материале.

Речь идёт, например, о доступных режимах работы оперативной памяти при загрузке платы.

Или о тонких настройках памяти, сгруппированных в четырёх режимах. По всей видимости, здесь речь идёт о регулировании второстепенных таймингов.

Выбор режима загрузки оперативной памяти продублирован и в подразделе с настройкой таймингов.

Есть и возможность регулировки режима стабилизации конвертера питания процессора и напряжения на его ядре.

Максимальные напряжения, доступные для регулировки на Gigabyte H370 Aorus Gaming 3 WiFi, мы приведём на трёх следующих снимках BIOS.

Как видим, диапазоны регулировки напряжений довольно широкие, если бы не одно но – вряд ли они кому-то потребуются, при условии, что разгонять процессоры плата не позволяет.

Доступна в BIOS и возможность по ограничению пропускной способности первого слота PCI Express, правда, кому она может потребоваться, сказать сложно.

Глубоко в разделе с настройкой периферийных устройств есть подраздел с информацией о параметрах сетевого адаптера.

Обнаруживается в настройках BIOS и доступ к активации параметра соответствия самому свежему стандарту энергосбережения – CEC 2019.

Наконец, в предыдущей статье мы не привели снимок встроенной в BIOS утилиты для обновления микрокода, что сейчас исправляем.

⇡#Разгон и стабильность

Проверка стабильности, оверклокерского потенциала и производительности материнской платы Gigabyte H370 Aorus Gaming 3 WiFi была проведена в закрытом корпусе системного блока при комнатной температуре около 26 градусов Цельсия. Конфигурация состояла из следующих комплектующих:

системная плата: Gigabyte H370 Aorus Gaming 3 WiFi (Intel H370 Express, LGA1151v2, BIOS F4a от 14.02.2018);
процессор: Intel Core i7-8700K 3,7-4,7 ГГц (Coffee Lake, 14++ нм, U0, 6 × 256 Kбайт L2, 12 Мбайт L3, TDP 95 Вт);
система охлаждения CPU: Noctua NH-D15S (один 140-мм вентилятор Noctua NF-A15 на 850–1260 об/мин);
термоинтерфейс: ARCTIC MX-4;
видеокарта: Gigabyte GeForce GTX 950 WF2 OC 2 Гбайт 1102-1279/6612 МГц;
оперативная память: DDR4 2 × 8 Гбайт GeIL Evo X GEX416GB3000C15ADC (XMP 3000 МГц, 15-17-17-35_2T, 1,35 В);
системный диск: Intel SSD 730 480 Гбайт (SATA III, BIOS vL2010400);
диск для программ и игр: Western Digital VelociRaptor 300 Гбайт (SATA II, 10000 об/мин, 16 Мбайт, NCQ);
архивный диск: Samsung Ecogreen F4 HD204UI 2 Тбайт (SATA II, 5400 об/мин, 32 Мбайт, NCQ);
звуковая карта: Auzen X-Fi HomeTheater HD;
корпус: Thermaltake Core X71 (пять be quiet! Silent Wings 2 [BL063] на 900 об/мин);
панель управления и мониторинга: Zalman ZM-MFC3;
блок питания: Corsair AX1500i Digital ATX (1500 Вт, 80 Plus Titanium), 140-мм вентилятор.

Тестирование было проведено под управлением операционной системы Microsoft Windows 10 Pro версии 1709 (16299.19) с установкой следующих драйверов:

чипсет материнской платы Intel Chipset Drivers – 10.1.17570.8068 WHQL от 08.02.2018;
Intel Management Engine Interface (MEI) – 12.0.1102 WHQL от 05.03.2018;
драйверы видеокарты – GeForce 391.35 WHQL от 27.03.2018.

Стабильность системы при разгоне мы проверяли стресс-утилитой Prime95 версии 29.4b8 в режиме Small FFTs и другими ресурсоёмкими бенчмарками, а мониторинг проводился с помощью HWiNFO64 версии 5.82-3410 и новее.

Как и в случае с платой Gigabyte B360 Aorus Gaming 3 WiFi, последняя версия утилиты AIDA64 Extreme уже знакома с Gigabyte H370 Aorus Gaming 3 WiFi.

Процессор стартовал без каких-либо неожиданностей и, по данным мониторинга, работал в штатных режимах — на частотах от 4,3 до 4,7 ГГц.

Оперативная память пропускала данные на предельной для данного набора системной логики частоте 2,67 ГГц. При этом, в отличие от Gigabyte B360 Aorus Gaming 3 WiFi, на новой Gigabyte H370 Aorus Gaming 3 WiFi температуры процессора оказались заметно выше, хотя тестовые условия и аппаратная конфигурация не претерпели изменений. Так, если на плате с B360 температура процессора повышалась до 68 градусов Цельсия при «плавающем» напряжении 0,672~1,248 В, то на H370-плате пиковая температура наиболее горячего ядра доходила до 77 градусов Цельсия при напряжении от 0,696 до 1,320 В.

То есть автоматические настройки BIOS на Gigabyte H370 Aorus Gaming 3 WiFi для Intel Core i7-8700K оказались юстированы хуже, чем на Gigabyte B360 Aorus Gaming 3 WiFi. Благо BIOS материнской платы позволяет настроить напряжение на ядре процессора, режим его стабилизации и второстепенные напряжения, на что мы и потратили несколько часов следующих тестов. В итоге минимальное напряжение на ядре процессора, при котором он не терял стабильность, оказалось равным 1,050 В, уровень LLС – High, а напряжение SA мы снизили до 1,0 В.

С такими настройками температуры процессора под нагрузкой снизились на 14 градусов Цельсия, а пиковое энергопотребление системы сократилось аж на 48 ватт.

Процессорный кулер также стал шуметь меньше. К сожалению, это всё, что можно сделать в плане настройки процессора на платах с чипсетом Intel H370.

Что касается оперативной памяти, то её производительность на плате Gigabyte можно повысить за счёт занижения таймингов работы. В случае с Gigabyte H370 Aorus Gaming 3 WiFi на частоте 2667 МГц от нашего комплекта GeIL Evo X GEX416GB3000C15ADC при напряжении 1,35 В мы добились довольно скромных 14-14-14-28 CR1, tRFC 400 и tREFI 65534.

⇡#Производительность

По производительности мы сравним компьютер на Gigabyte H370 Aorus Gaming 3 WiFi с точно такой же системой, собранной на Gigabyte B360 Aorus Gaming 3 WiFi. Поскольку даже тайминги оперативной памяти на этих платах были одинаковыми, а уж про частоты процессора и памяти мы даже не говорим, то должны были получиться если не одинаковые, то очень близкие друг другу результаты.

Gigabyte H370 Aorus Gaming 3 WiFi Intel Core i7-8700K 4,3–4,7 ГГц DDR4 2 × 8 Гбайт GeIL Evo X GEX416GB3000C15ADC 2,667 ГГц 14-14-14-28 CR1	Gigabyte B360 Aorus Gaming 3 WiFi Intel Core i7-8700K 4,3–4,7 ГГц DDR4 2 × 8 Гбайт GeIL Evo X GEX416GB3000C15ADC 2,667 ГГц 14-14-14-28 CR1
AIDA64 Extreme 5 cache & memory benchmark

WinRAR 5.60 x64

7-zip 18.03 beta x64

HWBOT x265 v2.2.0

EZ CD Audio Converter, FLAC в MP3 320 Кбит/с

Blender 2.79a

Corona 1.3 Benchmark

CINEBENCH R15 x64

3DMark 2.4.4264 64, Time Spy CPU test

Так и вышло. Та разница, которую мы увидели по результатам бенчмарков, не превышает погрешности измерений, поэтому производительность материнских плат Gigabyte H370 Aorus Gaming 3 WiFi и Gigabyte B360 Aorus Gaming 3 WiFi можно считать одинаковой.

⇡#Заключение

Если кратко резюмировать итоги нашего сегодняшнего знакомства с Gigabyte H370 Aorus Gaming 3 WiFi, то можно сказать, что для оверклокеров эта плата в сравнении с Gigabyte B360 Aorus Gaming 3 WiFi ровным счётом ничего не даёт, тогда как для других пользователей здесь есть такие преимущества, как более мощная система питания процессора (читай – долговечность), поддержка RAID 0, 1, 5 и 10, более качественный аудиокодек Realtek ALC1220, подсветка помасштабнее и дизайн поинтереснее, а также наличие в комплекте поставки светодиодной ленты с набором наклеек.

Стоит ли всё это разницы в 1,7-1,8 тысячи рублей? Наверное, стоит, если бы не одно но. В ассортименте Gigabyte есть материнская плата Z370 Aorus Gaming 3 на наборе системной логики Intel Z370 Express, которая дороже не более чем на 1,5 тысячи рублей. И она, как вы понимаете, заметно интереснее как по характеристикам, так и по возможностям разгона. На наш взгляд, с таким конкурентом у Gigabyte H370 Aorus Gaming 3 WiFi шансов быть избранной не так уж и много. Впрочем, выбор, как и всегда, за вами.
